FIAT 124 SPIDER 2018 Betriebsanleitung (in German)

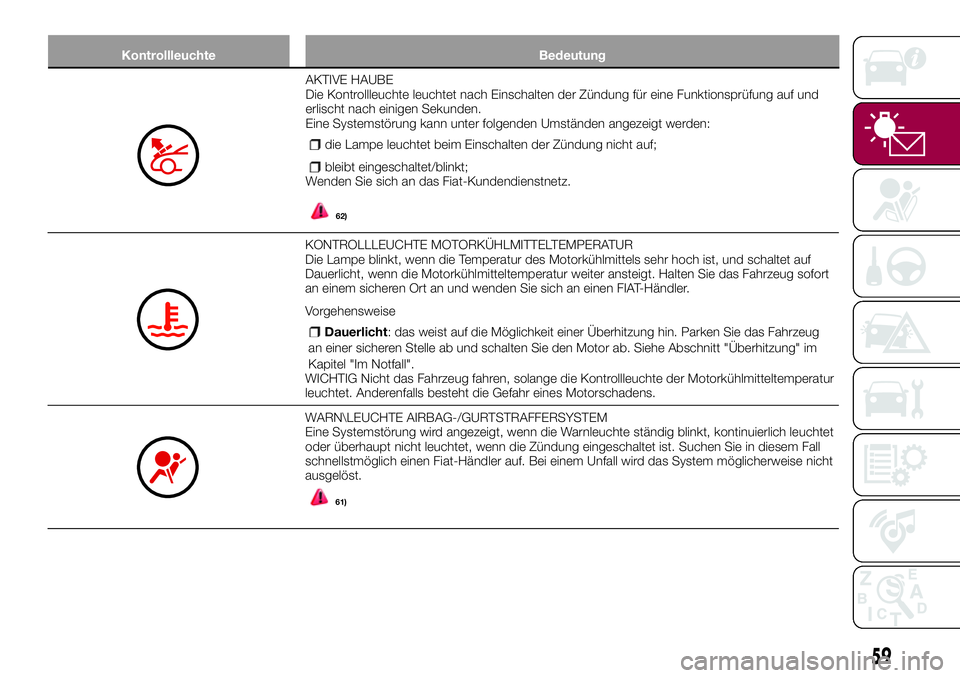

Kontrollleuchte Bedeutung
AKTIVE HAUBE
Die Kontrollleuchte leuchtet nach Einschalten der Zündung für eine Funktionsprüfung auf und
erlischt nach einigen Sekunden.
Eine Systemstörung kann unter folgenden Umständen angezeigt werden:
die Lampe leuchtet beim Einschalten der Zündung nicht auf;
bleibt eingeschaltet/blinkt;Wenden Sie sich an das Fiat-Kundendienstnetz.
62)
KONTROLLLEUCHTE MOTORKÜHLMITTELTEMPERATUR
Die Lampe blinkt, wenn die Temperatur des Motorkühlmittels sehr hoch ist, und schaltet auf
Dauerlicht, wenn die Motorkühlmitteltemperatur weiter ansteigt. Halten Sie das Fahrzeug sofort
an einem sicheren Ort an und wenden Sie sich an einen FIAT-Händler.
Vorgehensweise
Dauerlicht: das weist auf die Möglichkeit einer Überhitzung hin. Parken Sie das Fahrzeug
an einer sicheren Stelle ab und schalten Sie den Motor ab. Siehe Abschnitt "Überhitzung" im
Kapitel "Im Notfall".
WICHTIG Nicht das Fahrzeug fahren, solange die Kontrollleuchte der Motorkühlmitteltemperatur
leuchtet. Anderenfalls besteht die Gefahr eines Motorschadens.
WARN\LEUCHTE AIRBAG-/GURTSTRAFFERSYSTEM
Eine Systemstörung wird angezeigt, wenn die Warnleuchte ständig blinkt, kontinuierlich leuchtet
oder überhaupt nicht leuchtet, wenn die Zündung eingeschaltet ist. Suchen Sie in diesem Fall
schnellstmöglich einen Fiat-Händler auf. Bei einem Unfall wird das System möglicherweise nicht
ausgelöst.
61)
59

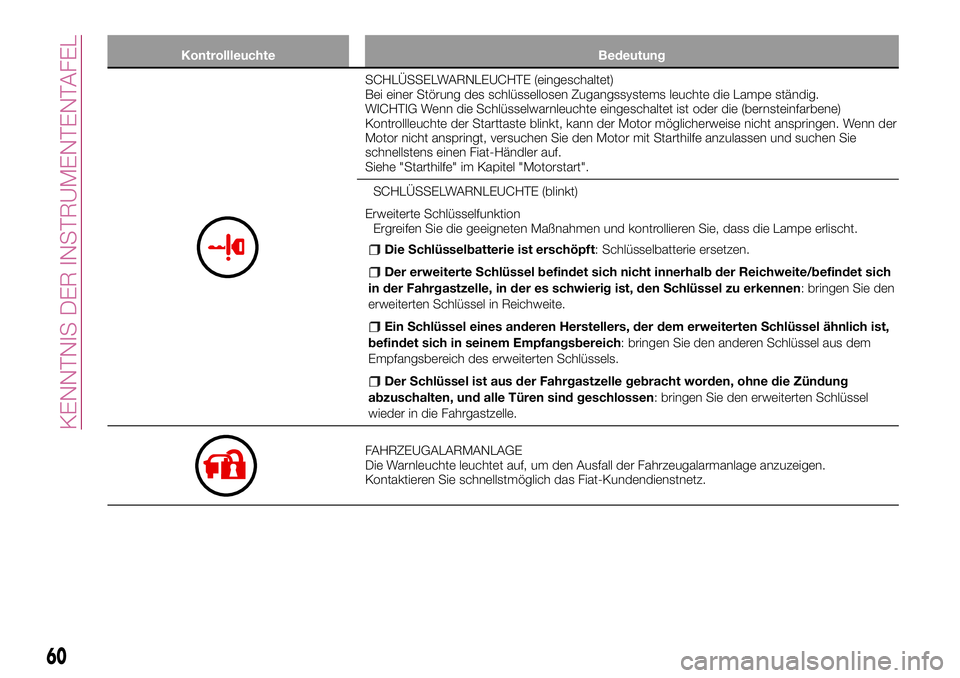

Kontrollleuchte Bedeutung
SCHLÜSSELWARNLEUCHTE (eingeschaltet)
Bei einer Störung des schlüssellosen Zugangssystems leuchte die Lampe ständig.
WICHTIG Wenn die Schlüsselwarnleuchte eingeschaltet ist oder die (bernsteinfarbene)
Kontrollleuchte der Starttaste blinkt, kann der Motor möglicherweise nicht anspringen. Wenn der
Motor nicht anspringt, versuchen Sie den Motor mit Starthilfe anzulassen und suchen Sie
schnellstens einen Fiat-Händler auf.
Siehe "Starthilfe" im Kapitel "Motorstart".
SCHLÜSSELWARNLEUCHTE (blinkt)
Erweiterte Schlüsselfunktion
Ergreifen Sie die geeigneten Maßnahmen und kontrollieren Sie, dass die Lampe erlischt.
Die Schlüsselbatterie ist erschöpft: Schlüsselbatterie ersetzen.
Der erweiterte Schlüssel befindet sich nicht innerhalb der Reichweite/befindet sich
in der Fahrgastzelle, in der es schwierig ist, den Schlüssel zu erkennen: bringen Sie den
erweiterten Schlüssel in Reichweite.
Ein Schlüssel eines anderen Herstellers, der dem erweiterten Schlüssel ähnlich ist,
befindet sich in seinem Empfangsbereich: bringen Sie den anderen Schlüssel aus dem
Empfangsbereich des erweiterten Schlüssels.
Der Schlüssel ist aus der Fahrgastzelle gebracht worden, ohne die Zündung
abzuschalten, und alle Türen sind geschlossen: bringen Sie den erweiterten Schlüssel
wieder in die Fahrgastzelle.
FAHRZEUGALARMANLAGE
Die Warnleuchte leuchtet auf, um den Ausfall der Fahrzeugalarmanlage anzuzeigen.
Kontaktieren Sie schnellstmöglich das Fiat-Kundendienstnetz.
60
KENNTNIS DER INSTRUMENTENTAFEL

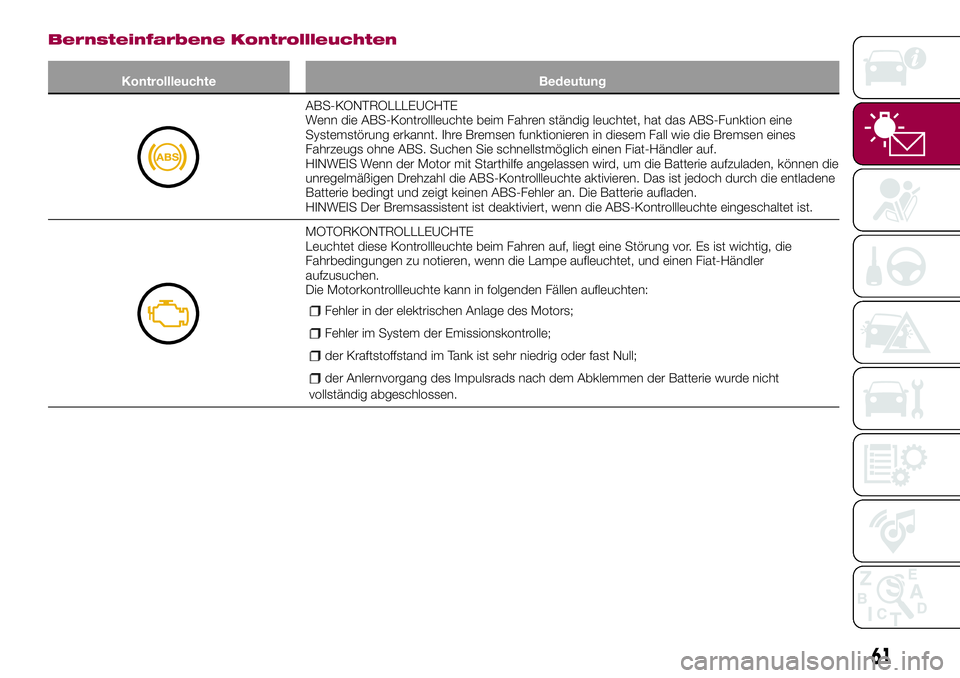

Bernsteinfarbene Kontrollleuchten
Kontrollleuchte Bedeutung
ABS-KONTROLLLEUCHTE
Wenn die ABS-Kontrollleuchte beim Fahren ständig leuchtet, hat das ABS-Funktion eine
Systemstörung erkannt. Ihre Bremsen funktionieren in diesem Fall wie die Bremsen eines
Fahrzeugs ohne ABS. Suchen Sie schnellstmöglich einen Fiat-Händler auf.
HINWEIS Wenn der Motor mit Starthilfe angelassen wird, um die Batterie aufzuladen, können die
unregelmäßigen Drehzahl die ABS-Kontrollleuchte aktivieren. Das ist jedoch durch die entladene
Batterie bedingt und zeigt keinen ABS-Fehler an. Die Batterie aufladen.
HINWEIS Der Bremsassistent ist deaktiviert, wenn die ABS-Kontrollleuchte eingeschaltet ist.
MOTORKONTROLLLEUCHTE
Leuchtet diese Kontrollleuchte beim Fahren auf, liegt eine Störung vor. Es ist wichtig, die
Fahrbedingungen zu notieren, wenn die Lampe aufleuchtet, und einen Fiat-Händler
aufzusuchen.
Die Motorkontrollleuchte kann in folgenden Fällen aufleuchten:
Fehler in der elektrischen Anlage des Motors;
Fehler im System der Emissionskontrolle;
der Kraftstoffstand im Tank ist sehr niedrig oder fast Null;
der Anlernvorgang des Impulsrads nach dem Abklemmen der Batterie wurde nicht
vollständig abgeschlossen.
61

Kontrollleuchte Bedeutung

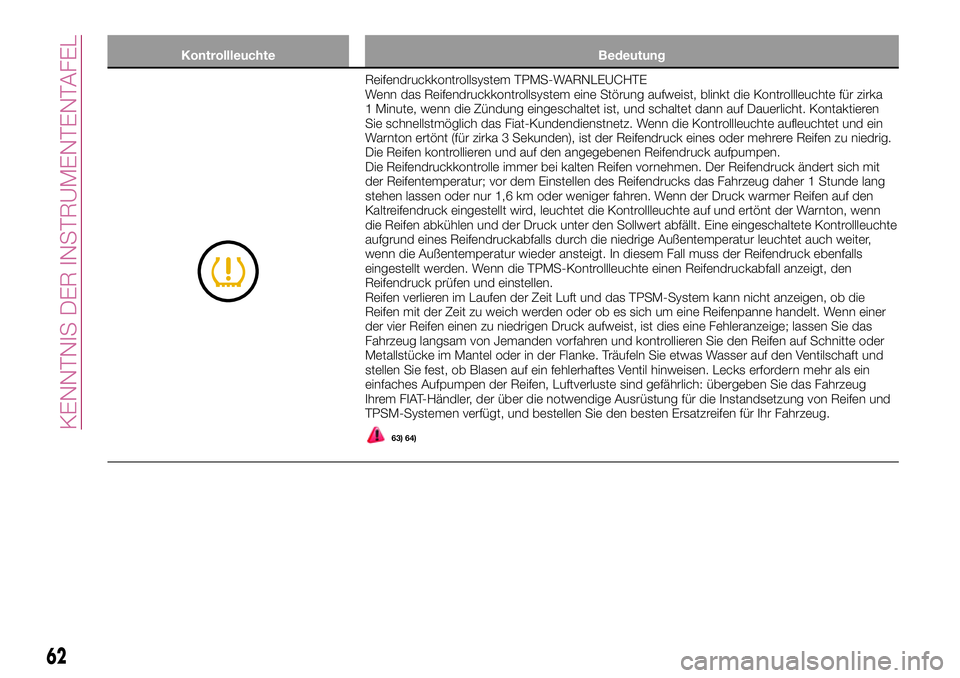

Reifendruckkontrollsystem TPMS-WARNLEUCHTE
Wenn das Reifendruckkontrollsystem eine Störung aufweist, blinkt die Kontrollleuchte für zirka
1 Minute, wenn die Zündung eingeschaltet ist, und schaltet dann auf Dauerlicht. Kontaktieren
Sie schnellstmöglich das Fiat-Kundendienstnetz. Wenn die Kontrollleuchte aufleuchtet und ein
Warnton ertönt (für zirka 3 Sekunden), ist der Reifendruck eines oder mehrere Reifen zu niedrig.
Die Reifen kontrollieren und auf den angegebenen Reifendruck aufpumpen.
Die Reifendruckkontrolle immer bei kalten Reifen vornehmen. Der Reifendruck ändert sich mit
der Reifentemperatur; vor dem Einstellen des Reifendrucks das Fahrzeug daher 1 Stunde lang
stehen lassen oder nur 1,6 km oder weniger fahren. Wenn der Druck warmer Reifen auf den
Kaltreifendruck eingestellt wird, leuchtet die Kontrollleuchte auf und ertönt der Warnton, wenn
die Reifen abkühlen und der Druck unter den Sollwert abfällt. Eine eingeschaltete Kontrollleuchte
aufgrund eines Reifendruckabfalls durch die niedrige Außentemperatur leuchtet auch weiter,
wenn die Außentemperatur wieder ansteigt. In diesem Fall muss der Reifendruck ebenfalls
eingestellt werden. Wenn die TPMS-Kontrollleuchte einen Reifendruckabfall anzeigt, den
Reifendruck prüfen und einstellen.
Reifen verlieren im Laufen der Zeit Luft und das TPSM-System kann nicht anzeigen, ob die
Reifen mit der Zeit zu weich werden oder ob es sich um eine Reifenpanne handelt. Wenn einer
der vier Reifen einen zu niedrigen Druck aufweist, ist dies eine Fehleranzeige; lassen Sie das
Fahrzeug langsam von Jemanden vorfahren und kontrollieren Sie den Reifen auf Schnitte oder
Metallstücke im Mantel oder in der Flanke. Träufeln Sie etwas Wasser auf den Ventilschaft und
stellen Sie fest, ob Blasen auf ein fehlerhaftes Ventil hinweisen. Lecks erfordern mehr als ein
einfaches Aufpumpen der Reifen, Luftverluste sind gefährlich: übergeben Sie das Fahrzeug
Ihrem FIAT-Händler, der über die notwendige Ausrüstung für die Instandsetzung von Reifen und
TPSM-Systemen verfügt, und bestellen Sie den besten Ersatzreifen für Ihr Fahrzeug.
63) 64)
62
KENNTNIS DER INSTRUMENTENTAFEL

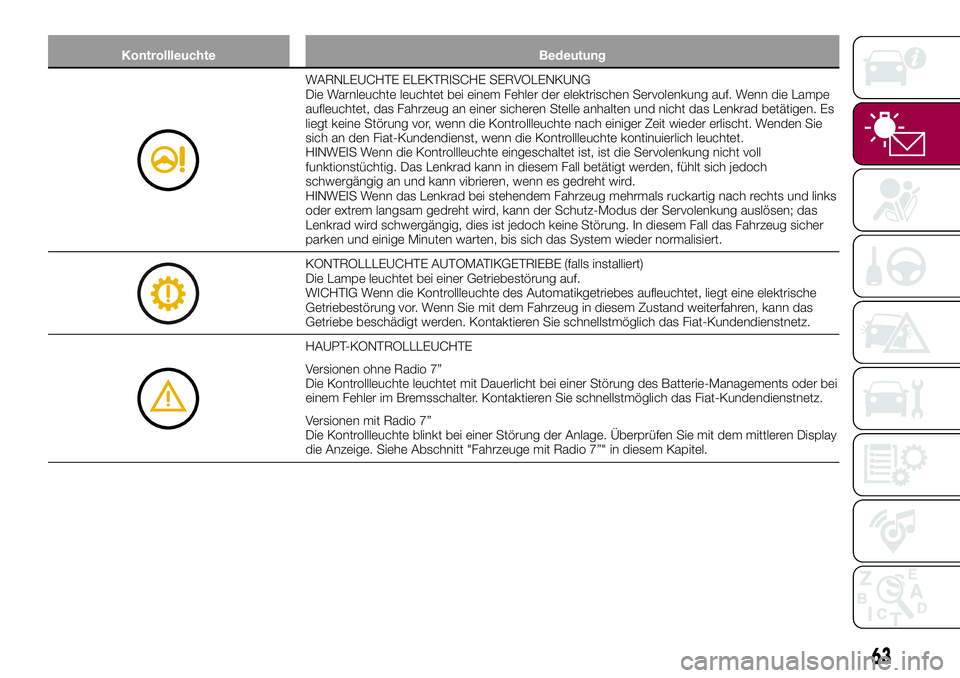

Kontrollleuchte Bedeutung
WARNLEUCHTE ELEKTRISCHE SERVOLENKUNG
Die Warnleuchte leuchtet bei einem Fehler der elektrischen Servolenkung auf. Wenn die Lampe
aufleuchtet, das Fahrzeug an einer sicheren Stelle anhalten und nicht das Lenkrad betätigen. Es
liegt keine Störung vor, wenn die Kontrollleuchte nach einiger Zeit wieder erlischt. Wenden Sie
sich an den Fiat-Kundendienst, wenn die Kontrollleuchte kontinuierlich leuchtet.
HINWEIS Wenn die Kontrollleuchte eingeschaltet ist, ist die Servolenkung nicht voll
funktionstüchtig. Das Lenkrad kann in diesem Fall betätigt werden, fühlt sich jedoch
schwergängig an und kann vibrieren, wenn es gedreht wird.
HINWEIS Wenn das Lenkrad bei stehendem Fahrzeug mehrmals ruckartig nach rechts und links
oder extrem langsam gedreht wird, kann der Schutz-Modus der Servolenkung auslösen; das
Lenkrad wird schwergängig, dies ist jedoch keine Störung. In diesem Fall das Fahrzeug sicher
parken und einige Minuten warten, bis sich das System wieder normalisiert.
KONTROLLLEUCHTE AUTOMATIKGETRIEBE (falls installiert)
Die Lampe leuchtet bei einer Getriebestörung auf.
WICHTIG Wenn die Kontrollleuchte des Automatikgetriebes aufleuchtet, liegt eine elektrische
Getriebestörung vor. Wenn Sie mit dem Fahrzeug in diesem Zustand weiterfahren, kann das
Getriebe beschädigt werden. Kontaktieren Sie schnellstmöglich das Fiat-Kundendienstnetz.
HAUPT-KONTROLLLEUCHTE
Versionen ohne Radio 7”
Die Kontrollleuchte leuchtet mit Dauerlicht bei einer Störung des Batterie-Managements oder bei
einem Fehler im Bremsschalter. Kontaktieren Sie schnellstmöglich das Fiat-Kundendienstnetz.
Versionen mit Radio 7”
Die Kontrollleuchte blinkt bei einer Störung der Anlage. Überprüfen Sie mit dem mittleren Display
die Anzeige. Siehe Abschnitt "Fahrzeuge mit Radio 7”" in diesem Kapitel.
63

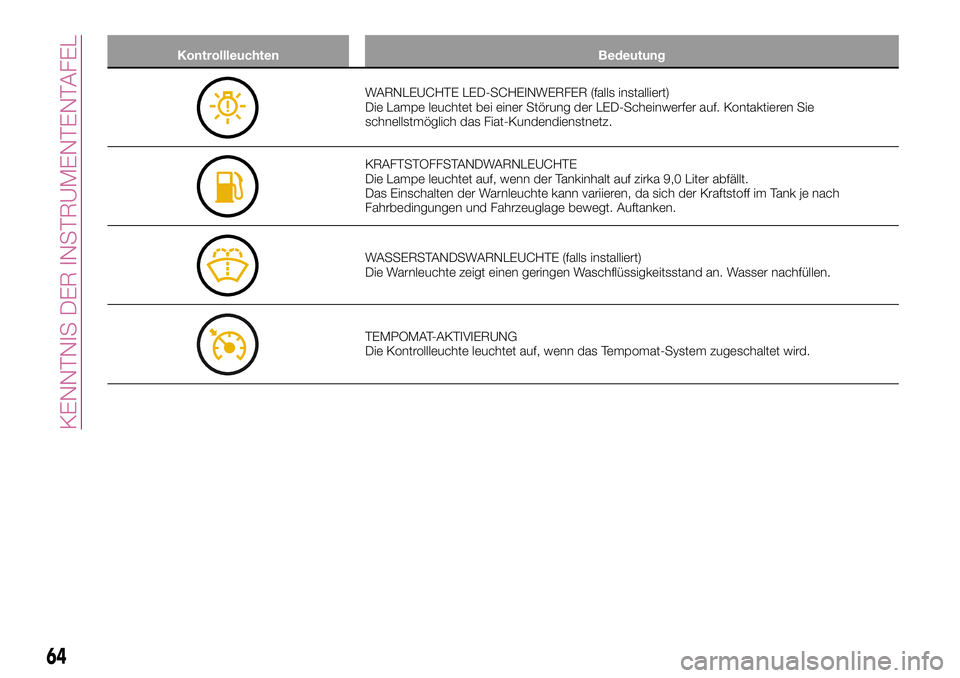

Kontrollleuchten Bedeutung
WARNLEUCHTE LED-SCHEINWERFER (falls installiert)
Die Lampe leuchtet bei einer Störung der LED-Scheinwerfer auf. Kontaktieren Sie
schnellstmöglich das Fiat-Kundendienstnetz.
KRAFTSTOFFSTANDWARNLEUCHTE
Die Lampe leuchtet auf, wenn der Tankinhalt auf zirka 9,0 Liter abfällt.
Das Einschalten der Warnleuchte kann variieren, da sich der Kraftstoff im Tank je nach
Fahrbedingungen und Fahrzeuglage bewegt. Auftanken.
WASSERSTANDSWARNLEUCHTE (falls installiert)
Die Warnleuchte zeigt einen geringen Waschflüssigkeitsstand an. Wasser nachfüllen.
TEMPOMAT-AKTIVIERUNG
Die Kontrollleuchte leuchtet auf, wenn das Tempomat-System zugeschaltet wird.
64
KENNTNIS DER INSTRUMENTENTAFEL

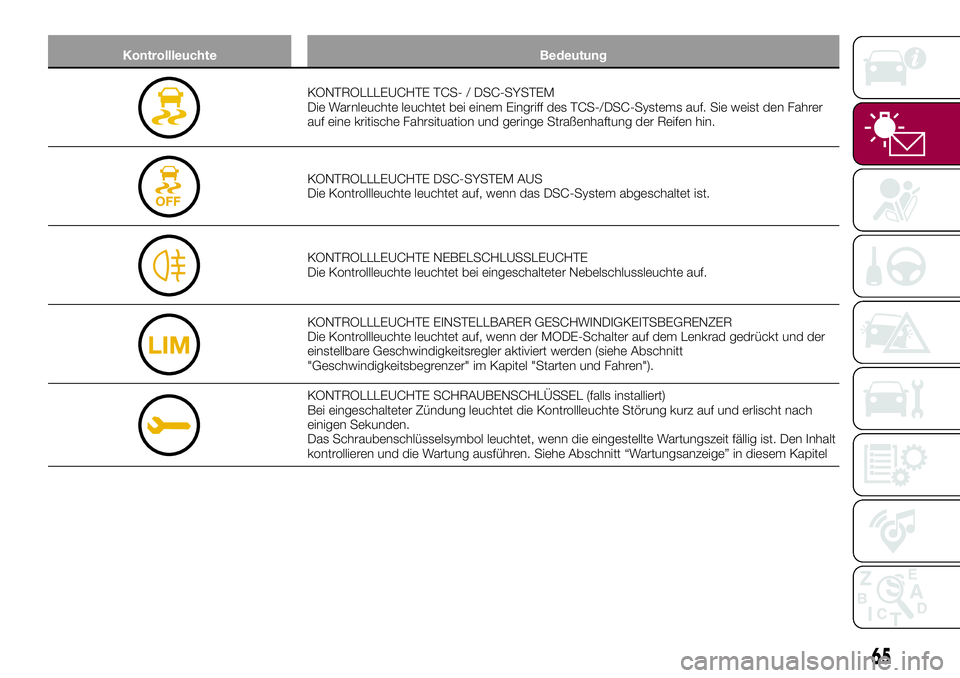

Kontrollleuchte Bedeutung
KONTROLLLEUCHTE TCS- / DSC-SYSTEM
Die Warnleuchte leuchtet bei einem Eingriff des TCS-/DSC-Systems auf. Sie weist den Fahrer
auf eine kritische Fahrsituation und geringe Straßenhaftung der Reifen hin.
KONTROLLLEUCHTE DSC-SYSTEM AUS
Die Kontrollleuchte leuchtet auf, wenn das DSC-System abgeschaltet ist.
KONTROLLLEUCHTE NEBELSCHLUSSLEUCHTE
Die Kontrollleuchte leuchtet bei eingeschalteter Nebelschlussleuchte auf.
KONTROLLLEUCHTE EINSTELLBARER GESCHWINDIGKEITSBEGRENZER
Die Kontrollleuchte leuchtet auf, wenn der MODE-Schalter auf dem Lenkrad gedrückt und der
einstellbare Geschwindigkeitsregler aktiviert werden (siehe Abschnitt
"Geschwindigkeitsbegrenzer" im Kapitel "Starten und Fahren").
KONTROLLLEUCHTE SCHRAUBENSCHLÜSSEL (falls installiert)
Bei eingeschalteter Zündung leuchtet die Kontrollleuchte Störung kurz auf und erlischt nach
einigen Sekunden.
Das Schraubenschlüsselsymbol leuchtet, wenn die eingestellte Wartungszeit fällig ist. Den Inhalt
kontrollieren und die Wartung ausführen. Siehe Abschnitt “Wartungsanzeige” in diesem Kapitel
65

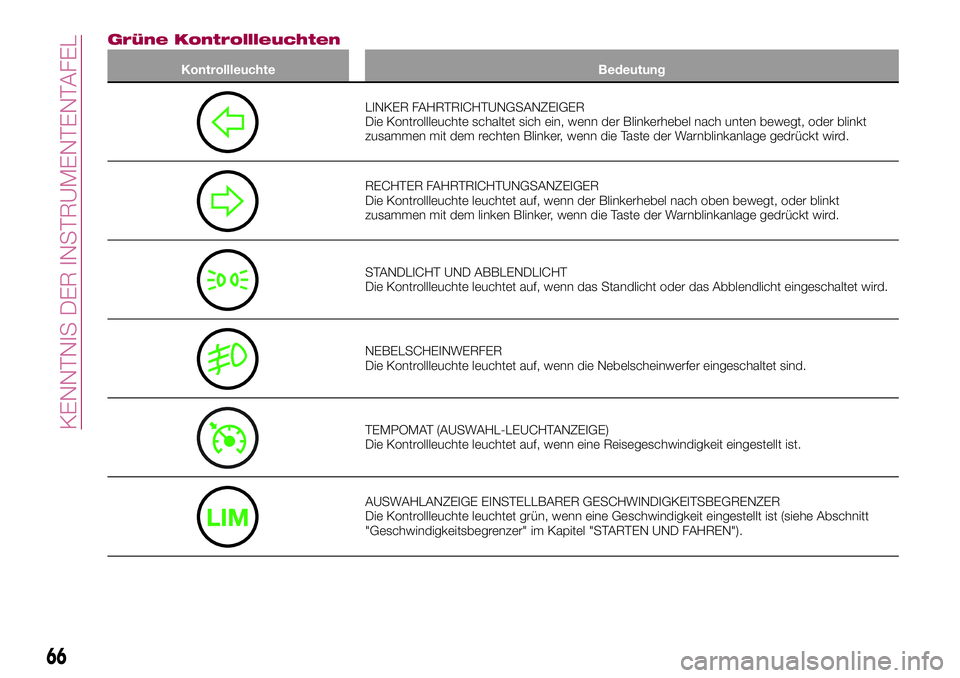

Grüne Kontrollleuchten
Kontrollleuchte Bedeutung
LINKER FAHRTRICHTUNGSANZEIGER
Die Kontrollleuchte schaltet sich ein, wenn der Blinkerhebel nach unten bewegt, oder blinkt
zusammen mit dem rechten Blinker, wenn die Taste der Warnblinkanlage gedrückt wird.
RECHTER FAHRTRICHTUNGSANZEIGER
Die Kontrollleuchte leuchtet auf, wenn der Blinkerhebel nach oben bewegt, oder blinkt
zusammen mit dem linken Blinker, wenn die Taste der Warnblinkanlage gedrückt wird.
STANDLICHT UND ABBLENDLICHT
Die Kontrollleuchte leuchtet auf, wenn das Standlicht oder das Abblendlicht eingeschaltet wird.
NEBELSCHEINWERFER
Die Kontrollleuchte leuchtet auf, wenn die Nebelscheinwerfer eingeschaltet sind.
TEMPOMAT (AUSWAHL-LEUCHTANZEIGE)
Die Kontrollleuchte leuchtet auf, wenn eine Reisegeschwindigkeit eingestellt ist.
AUSWAHLANZEIGE EINSTELLBARER GESCHWINDIGKEITSBEGRENZER
Die Kontrollleuchte leuchtet grün, wenn eine Geschwindigkeit eingestellt ist (siehe Abschnitt
"Geschwindigkeitsbegrenzer" im Kapitel "STARTEN UND FAHREN").
66
KENNTNIS DER INSTRUMENTENTAFEL

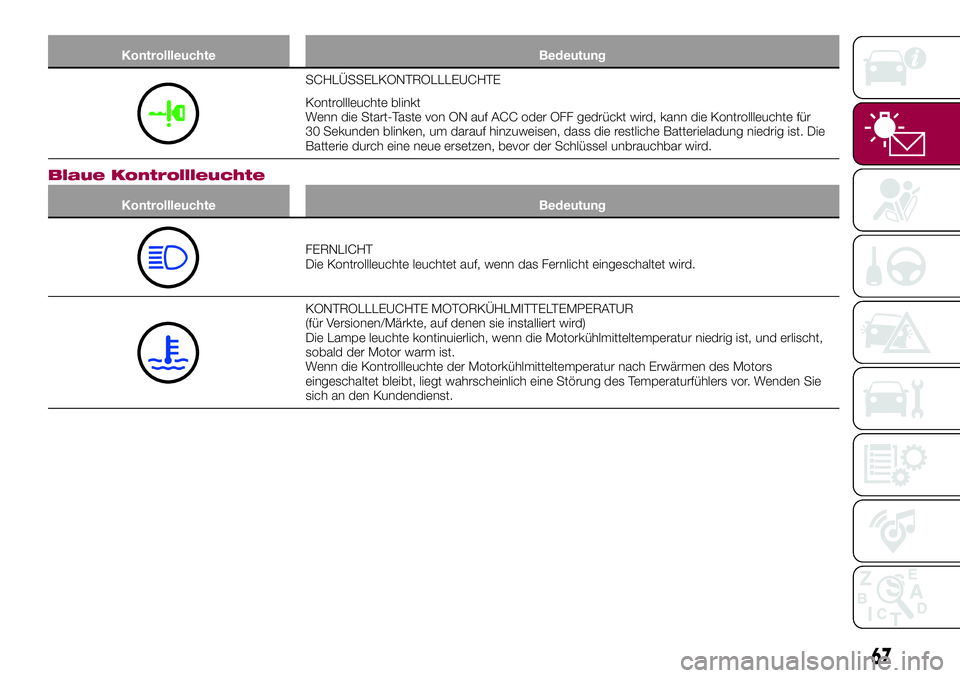

Kontrollleuchte Bedeutung
SCHLÜSSELKONTROLLLEUCHTE
Kontrollleuchte blinkt
Wenn die Start-Taste von ON auf ACC oder OFF gedrückt wird, kann die Kontrollleuchte für
30 Sekunden blinken, um darauf hinzuweisen, dass die restliche Batterieladung niedrig ist. Die
Batterie durch eine neue ersetzen, bevor der Schlüssel unbrauchbar wird.
Blaue Kontrollleuchte
Kontrollleuchte Bedeutung
FERNLICHT
Die Kontrollleuchte leuchtet auf, wenn das Fernlicht eingeschaltet wird.
KONTROLLLEUCHTE MOTORKÜHLMITTELTEMPERATUR
(für Versionen/Märkte, auf denen sie installiert wird)
Die Lampe leuchte kontinuierlich, wenn die Motorkühlmitteltemperatur niedrig ist, und erlischt,
sobald der Motor warm ist.
Wenn die Kontrollleuchte der Motorkühlmitteltemperatur nach Erwärmen des Motors
eingeschaltet bleibt, liegt wahrscheinlich eine Störung des Temperaturfühlers vor. Wenden Sie
sich an den Kundendienst.
67

Warnleuchte (rot) am Rand des Armaturenbretts
Kontrollleuchte Bedeutung
SICHERHEITSGURTWARNLEUCHTE
Die Warnleuchte Sicherheitsgurte leuchtet auf, wenn der Fahrer- oder Beifahrersitz belegt ist und
der Sicherheitsgurt bei eingeschalteter Zündung nicht angelegt ist.
Wenn der Sicherheitsgurt des Fahrer- oder Beifahrersitzes nicht angelegt ist (wenn der
Beifahrersitz besetzt ist) und das Fahrzeug fährt schneller als 20 km/h, blinkt die Warnleuchte.
Nach kurzer Zeit hört die LED auf zu blinken, leuchtet jedoch weiterhin auf.
Wenn ein Sicherheitsgurt nicht angeschnallt bleibt, blinkt die LED erneut für einen bestimmten
Zeitraum.
Wenn der Sicherheitsgurt von Fahrer- oder Beifahrersitz nicht angeschnallt wird, wenn die LED
aufleuchtet und die Fahrzeuggeschwindigkeit 20 km/h überschreitet, blinkt die LED erneut auf.
Beifahrer-Sitzbelegungserkennung: Kein zusätzliches Kissen auf dem Beifahrersitz
benutzen, da dieses die Funktionsweise des Sensors der Beifahrer-Sitzbelegungserkennung
beeinträchtigen kann. Der Sensor kann durch die Störungen des Kissens fehlerhaft
funktionieren.
Warnleuchte (bernsteinfarben) am Rand des Armaturenbretts
Kontrollleuchte Bedeutung
KONTROLLLEUCHTE BEIFAHRERAIRBAG-DEAKTIVIERUNG
Die Kontrollleuchte leuchtet nach Einschalten der Zündung für eine Funktionsprüfung auf und
erlischt nach einigen Sekunden oder nach dem Anspringen des Motors. Wenn die Lampe nicht
aufleuchtet oder nicht erlischt einen FIAT-Händler aufsuchen.
68
KENNTNIS DER INSTRUMENTENTAFEL
