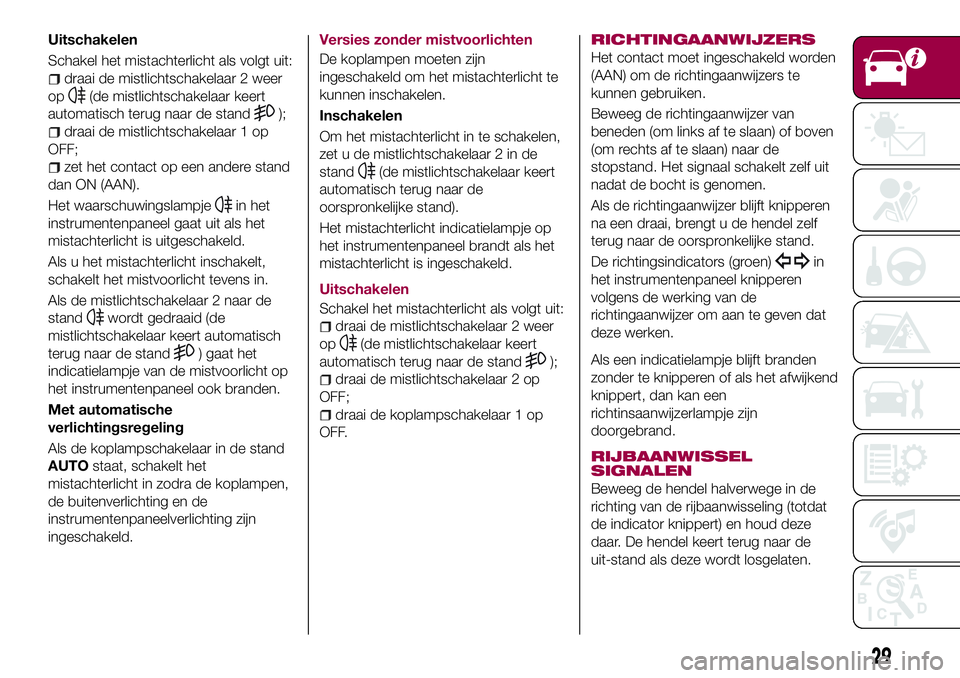

Uitschakelen
Schakel het mistachterlicht als volgt uit:
draai de mistlichtschakelaar 2 weer
op
(de mistlichtschakelaar keert
automatisch terug naar de stand
);
draai de mistlichtschakelaar 1 op
OFF;
zet het contact op een andere stand
dan ON (AAN).
Het waarschuwingslampje
in het
instrumentenpaneel gaat uit als het
mistachterlicht is uitgeschakeld.
Als u het mistachterlicht inschakelt,
schakelt het mistvoorlicht tevens in.
Als de mistlichtschakelaar 2 naar de
stand
wordt gedraaid (de
mistlichtschakelaar keert automatisch
terug naar de stand
) gaat het
indicatielampje van de mistvoorlicht op
het instrumentenpaneel ook branden.
Met automatische
verlichtingsregeling
Als de koplampschakelaar in de stand
AUTOstaat, schakelt het
mistachterlicht in zodra de koplampen,
de buitenverlichting en de
instrumentenpaneelverlichting zijn
ingeschakeld.Versies zonder mistvoorlichten
De koplampen moeten zijn
ingeschakeld om het mistachterlicht te
kunnen inschakelen.
Inschakelen
Om het mistachterlicht in te schakelen,
zet u de mistlichtschakelaar 2 in de
stand
(de mistlichtschakelaar keert
automatisch terug naar de
oorspronkelijke stand).
Het mistachterlicht indicatielampje op
het instrumentenpaneel brandt als het
mistachterlicht is ingeschakeld.
Uitschakelen
Schakel het mistachterlicht als volgt uit:
draai de mistlichtschakelaar 2 weer
op
(de mistlichtschakelaar keert
automatisch terug naar de stand
);
draai de mistlichtschakelaar 2 op
OFF;
draai de koplampschakelaar 1 op
OFF.
RICHTINGAANWIJZERS
Het contact moet ingeschakeld worden
(AAN) om de richtingaanwijzers te
kunnen gebruiken.
Beweeg de richtingaanwijzer van
beneden (om links af te slaan) of boven
(om rechts af te slaan) naar de
stopstand. Het signaal schakelt zelf uit
nadat de bocht is genomen.
Als de richtingaanwijzer blijft knipperen
na een draai, brengt u de hendel zelf
terug naar de oorspronkelijke stand.
De richtingsindicators (groen)
in
het instrumentenpaneel knipperen
volgens de werking van de
richtingaanwijzer om aan te geven dat
deze werken.
Als een indicatielampje blijft branden
zonder te knipperen of als het afwijkend
knippert, dan kan een
richtinsaanwijzerlampje zijn
doorgebrand.
RIJBAANWISSEL
SIGNALEN
Beweeg de hendel halverwege in de
richting van de rijbaanwisseling (totdat
de indicator knippert) en houd deze
daar. De hendel keert terug naar de
uit-stand als deze wordt losgelaten.
29

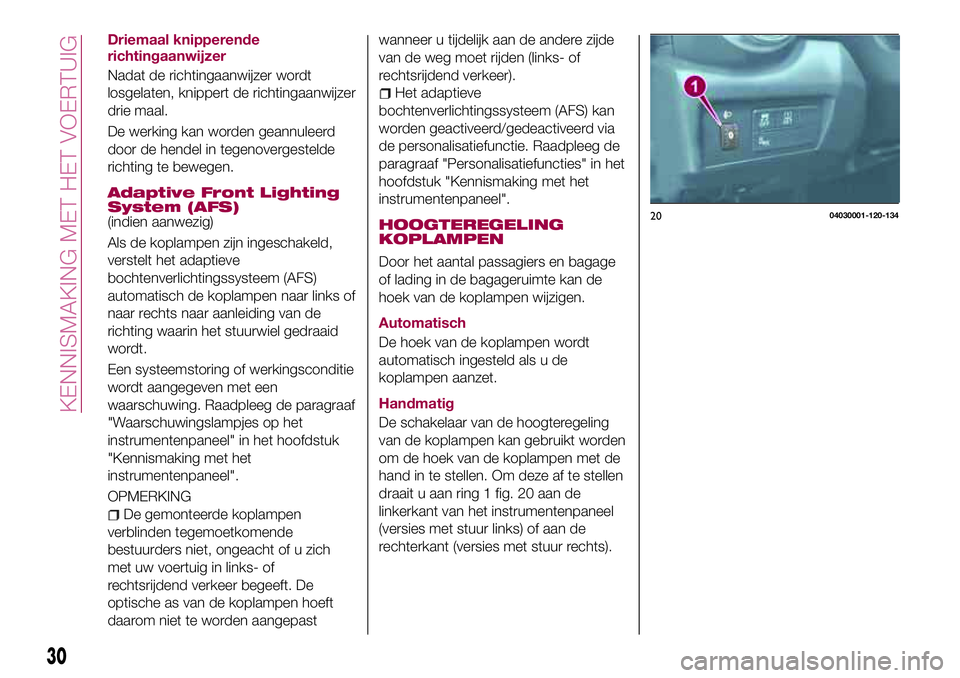

Driemaal knipperende
richtingaanwijzer
Nadat de richtingaanwijzer wordt
losgelaten, knippert de richtingaanwijzer
drie maal.
De werking kan worden geannuleerd
door de hendel in tegenovergestelde
richting te bewegen.
Adaptive Front Lighting
System (AFS)
(indien aanwezig)
Als de koplampen zijn ingeschakeld,
verstelt het adaptieve
bochtenverlichtingssysteem (AFS)
automatisch de koplampen naar links of
naar rechts naar aanleiding van de
richting waarin het stuurwiel gedraaid
wordt.
Een systeemstoring of werkingsconditie
wordt aangegeven met een
waarschuwing. Raadpleeg de paragraaf
"Waarschuwingslampjes op het
instrumentenpaneel" in het hoofdstuk
"Kennismaking met het
instrumentenpaneel".
OPMERKING
De gemonteerde koplampen
verblinden tegemoetkomende
bestuurders niet, ongeacht of u zich
met uw voertuig in links- of
rechtsrijdend verkeer begeeft. De
optische as van de koplampen hoeft
daarom niet te worden aangepastwanneer u tijdelijk aan de andere zijde
van de weg moet rijden (links- of
rechtsrijdend verkeer).
Het adaptieve
bochtenverlichtingssysteem (AFS) kan
worden geactiveerd/gedeactiveerd via
de personalisatiefunctie. Raadpleeg de
paragraaf "Personalisatiefuncties" in het
hoofdstuk "Kennismaking met het
instrumentenpaneel".
HOOGTEREGELING
KOPLAMPEN
Door het aantal passagiers en bagage
of lading in de bagageruimte kan de
hoek van de koplampen wijzigen.
Automatisch
De hoek van de koplampen wordt
automatisch ingesteld als u de
koplampen aanzet.
Handmatig
De schakelaar van de hoogteregeling
van de koplampen kan gebruikt worden
om de hoek van de koplampen met de
hand in te stellen. Om deze af te stellen
draait u aan ring 1 fig. 20 aan de
linkerkant van het instrumentenpaneel
(versies met stuur links) of aan de
rechterkant (versies met stuur rechts).
2004030001-120-134
30
KENNISMAKING MET HET VOERTUIG

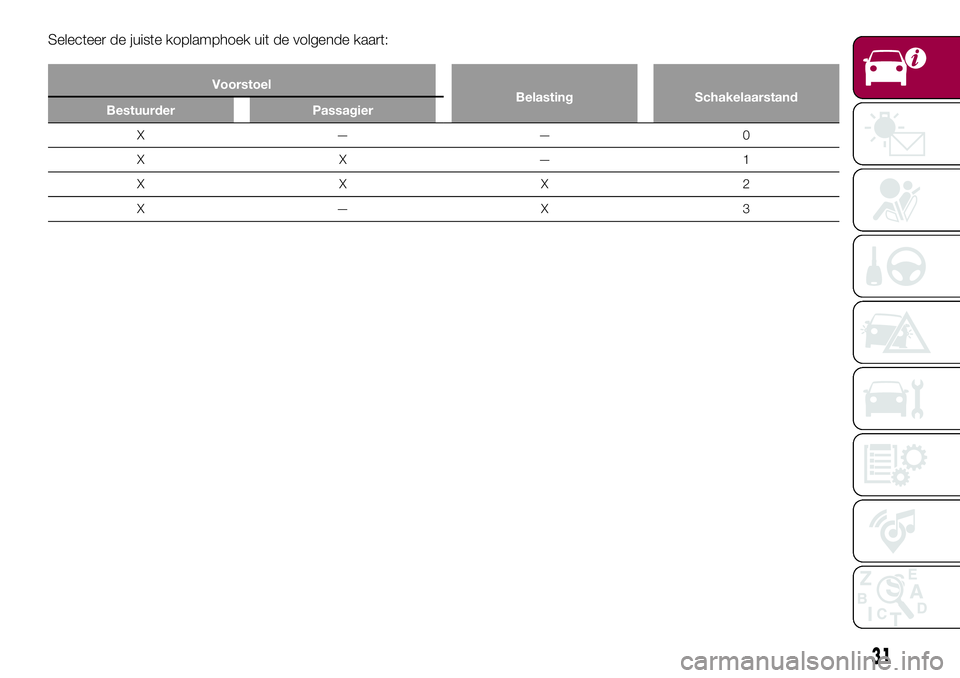

Selecteer de juiste koplamphoek uit de volgende kaart:
Voorstoel
Belasting Schakelaarstand
Bestuurder Passagier
X——0
XX—1
XXX2
X—X 3
31

BELANGRIJK
40)De dagverlichting is een alternatief voor
het dimlicht in landen waar het verplicht is
overdag met verlichting te rijden, en is
tevens toegestaan in landen waar dit niet
verplicht is.
41)De dagverlichting mag het dimlicht niet
vervangen tijdens het rijden in het donker
en in tunnels. Het gebruik van de
dagverlichting wordt geregeld door de
wegenverkeerswetgeving van het land
waar u rijdt. Neem de wettelijke
voorschriften in acht.

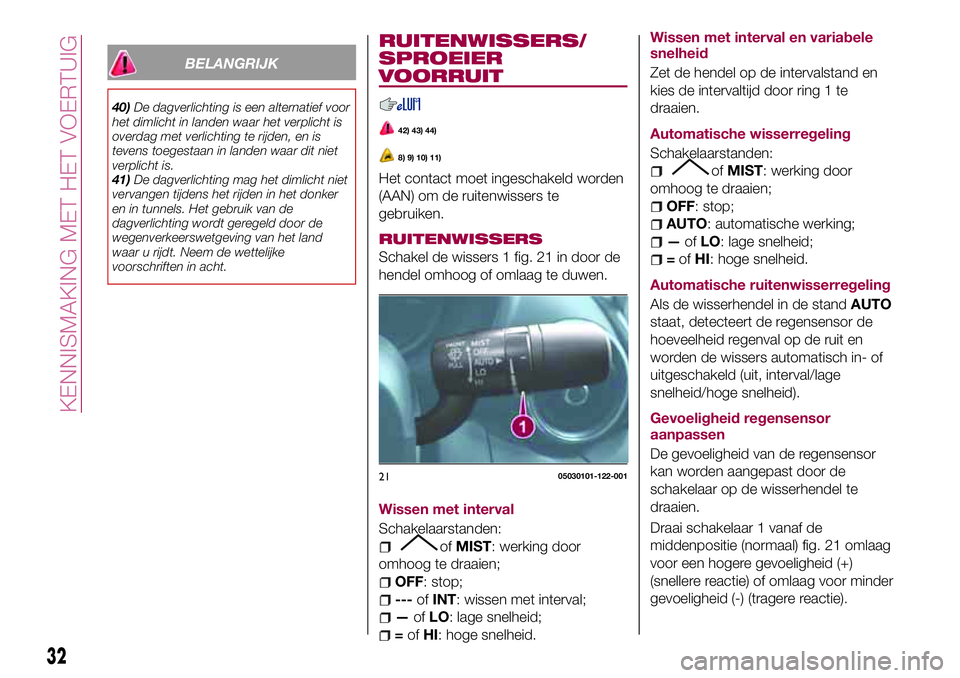

RUITENWISSERS/
SPROEIER
VOORRUIT
42) 43) 44)
8) 9) 10) 11)
Het contact moet ingeschakeld worden
(AAN) om de ruitenwissers te
gebruiken.
RUITENWISSERS
Schakel de wissers 1 fig. 21 in door de
hendel omhoog of omlaag te duwen.
Wissen met interval
Schakelaarstanden:
ofMIST: werking door
omhoog te draaien;
OFF: stop;
---ofINT: wissen met interval;
—ofLO: lage snelheid;
=ofHI: hoge snelheid.Wissen met interval en variabele
snelheid
Zet de hendel op de intervalstand en
kies de intervaltijd door ring 1 te
draaien.
Automatische wisserregeling
Schakelaarstanden:
ofMIST: werking door
omhoog te draaien;
OFF: stop;
AUTO: automatische werking;
—ofLO: lage snelheid;
=ofHI: hoge snelheid.
Automatische ruitenwisserregeling
Als de wisserhendel in de standAUTO
staat, detecteert de regensensor de
hoeveelheid regenval op de ruit en
worden de wissers automatisch in- of
uitgeschakeld (uit, interval/lage
snelheid/hoge snelheid).
Gevoeligheid regensensor
aanpassen
De gevoeligheid van de regensensor
kan worden aangepast door de
schakelaar op de wisserhendel te
draaien.
Draai schakelaar 1 vanaf de
middenpositie (normaal) fig. 21 omlaag
voor een hogere gevoeligheid (+)
(snellere reactie) of omlaag voor minder
gevoeligheid (-) (tragere reactie).
2105030101-122-001
32
KENNISMAKING MET HET VOERTUIG

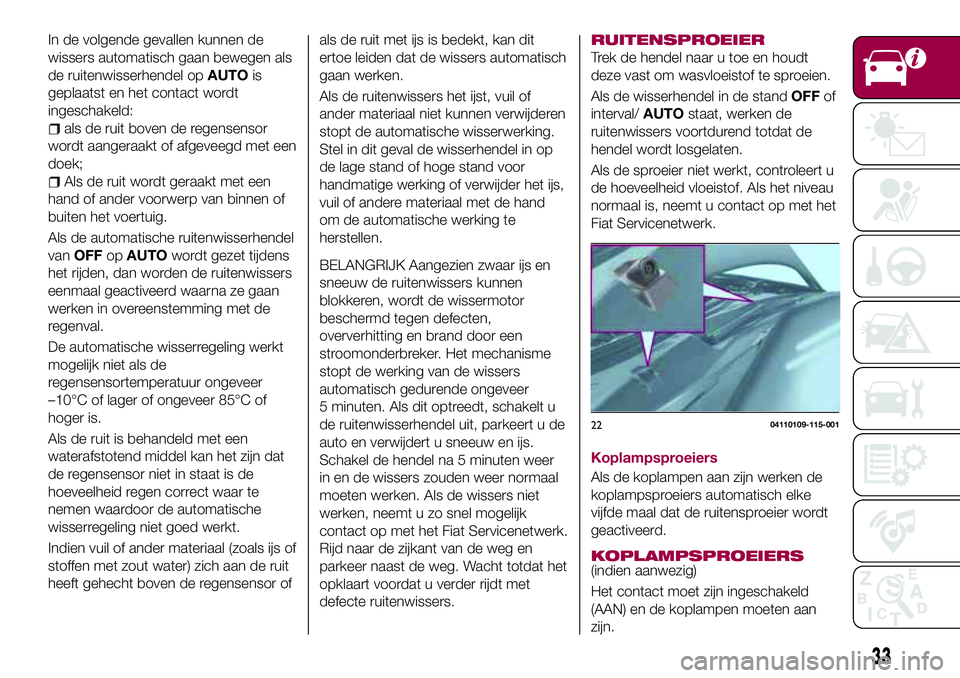

In de volgende gevallen kunnen de
wissers automatisch gaan bewegen als
de ruitenwisserhendel opAUTOis
geplaatst en het contact wordt
ingeschakeld:
als de ruit boven de regensensor
wordt aangeraakt of afgeveegd met een
doek;
Als de ruit wordt geraakt met een
hand of ander voorwerp van binnen of
buiten het voertuig.
Als de automatische ruitenwisserhendel
vanOFFopAUTOwordt gezet tijdens
het rijden, dan worden de ruitenwissers
eenmaal geactiveerd waarna ze gaan
werken in overeenstemming met de
regenval.
De automatische wisserregeling werkt
mogelijk niet als de
regensensortemperatuur ongeveer
–10°C of lager of ongeveer 85°C of
hoger is.
Als de ruit is behandeld met een
waterafstotend middel kan het zijn dat
de regensensor niet in staat is de
hoeveelheid regen correct waar te
nemen waardoor de automatische
wisserregeling niet goed werkt.
Indien vuil of ander materiaal (zoals ijs of
stoffen met zout water) zich aan de ruit
heeft gehecht boven de regensensor ofals de ruit met ijs is bedekt, kan dit
ertoe leiden dat de wissers automatisch
gaan werken.
Als de ruitenwissers het ijst, vuil of
ander materiaal niet kunnen verwijderen
stopt de automatische wisserwerking.
Stel in dit geval de wisserhendel in op
de lage stand of hoge stand voor
handmatige werking of verwijder het ijs,
vuil of andere materiaal met de hand
om de automatische werking te
herstellen.
BELANGRIJK Aangezien zwaar ijs en
sneeuw de ruitenwissers kunnen
blokkeren, wordt de wissermotor
beschermd tegen defecten,
oververhitting en brand door een
stroomonderbreker. Het mechanisme
stopt de werking van de wissers
automatisch gedurende ongeveer
5 minuten. Als dit optreedt, schakelt u
de ruitenwisserhendel uit, parkeert u de
auto en verwijdert u sneeuw en ijs.
Schakel de hendel na 5 minuten weer
in en de wissers zouden weer normaal
moeten werken. Als de wissers niet
werken, neemt u zo snel mogelijk
contact op met het Fiat Servicenetwerk.
Rijd naar de zijkant van de weg en
parkeer naast de weg. Wacht totdat het
opklaart voordat u verder rijdt met
defecte ruitenwissers.RUITENSPROEIER
Trek de hendel naar u toe en houdt
deze vast om wasvloeistof te sproeien.
Als de wisserhendel in de standOFFof
interval/AUTOstaat, werken de
ruitenwissers voortdurend totdat de
hendel wordt losgelaten.
Als de sproeier niet werkt, controleert u
de hoeveelheid vloeistof. Als het niveau
normaal is, neemt u contact op met het
Fiat Servicenetwerk.
Koplampsproeiers
Als de koplampen aan zijn werken de
koplampsproeiers automatisch elke
vijfde maal dat de ruitensproeier wordt
geactiveerd.
KOPLAMPSPROEIERS(indien aanwezig)
Het contact moet zijn ingeschakeld
(AAN) en de koplampen moeten aan
zijn.
2204110109-115-001
33

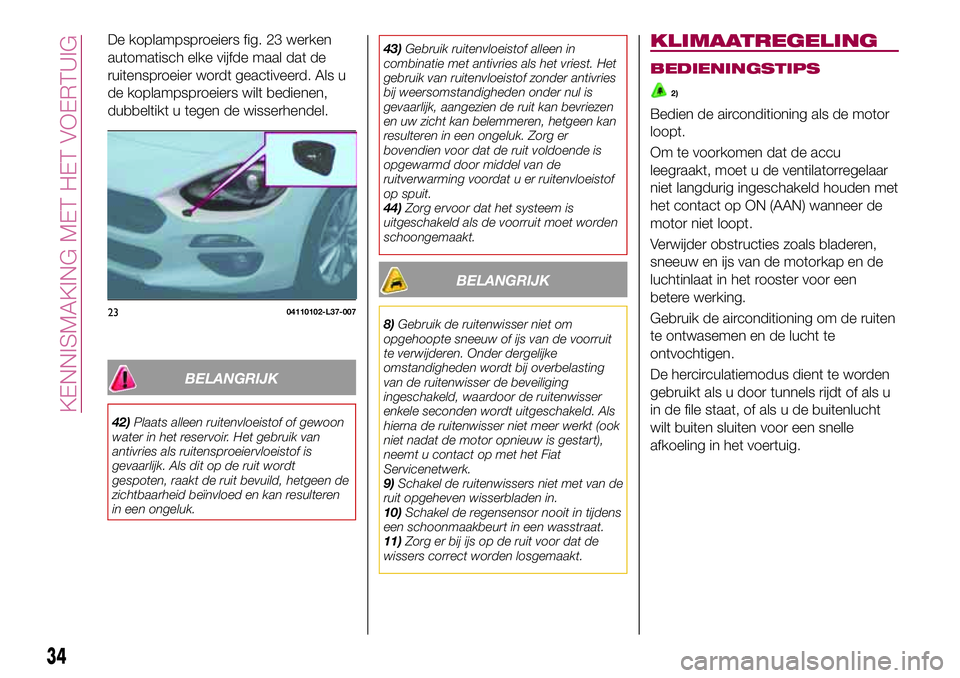

De koplampsproeiers fig. 23 werken
automatisch elke vijfde maal dat de
ruitensproeier wordt geactiveerd. Als u
de koplampsproeiers wilt bedienen,
dubbeltikt u tegen de wisserhendel.
BELANGRIJK
42)Plaats alleen ruitenvloeistof of gewoon
water in het reservoir. Het gebruik van
antivries als ruitensproeiervloeistof is
gevaarlijk. Als dit op de ruit wordt
gespoten, raakt de ruit bevuild, hetgeen de
zichtbaarheid beïnvloed en kan resulteren
in een ongeluk.43)Gebruik ruitenvloeistof alleen in
combinatie met antivries als het vriest. Het
gebruik van ruitenvloeistof zonder antivries
bij weersomstandigheden onder nul is
gevaarlijk, aangezien de ruit kan bevriezen
en uw zicht kan belemmeren, hetgeen kan
resulteren in een ongeluk. Zorg er
bovendien voor dat de ruit voldoende is
opgewarmd door middel van de
ruitverwarming voordat u er ruitenvloeistof
op spuit.
44)Zorg ervoor dat het systeem is
uitgeschakeld als de voorruit moet worden
schoongemaakt.
BELANGRIJK
8)Gebruik de ruitenwisser niet om
opgehoopte sneeuw of ijs van de voorruit
te verwijderen. Onder dergelijke
omstandigheden wordt bij overbelasting
van de ruitenwisser de beveiliging
ingeschakeld, waardoor de ruitenwisser
enkele seconden wordt uitgeschakeld. Als
hierna de ruitenwisser niet meer werkt (ook
niet nadat de motor opnieuw is gestart),
neemt u contact op met het Fiat
Servicenetwerk.
9)Schakel de ruitenwissers niet met van de
ruit opgeheven wisserbladen in.
10)Schakel de regensensor nooit in tijdens
een schoonmaakbeurt in een wasstraat.
11)Zorg er bij ijs op de ruit voor dat de
wissers correct worden losgemaakt.
KLIMAATREGELING
BEDIENINGSTIPS
2)
Bedien de airconditioning als de motor
loopt.
Om te voorkomen dat de accu
leegraakt, moet u de ventilatorregelaar
niet langdurig ingeschakeld houden met
het contact op ON (AAN) wanneer de
motor niet loopt.
Verwijder obstructies zoals bladeren,
sneeuw en ijs van de motorkap en de
luchtinlaat in het rooster voor een
betere werking.
Gebruik de airconditioning om de ruiten
te ontwasemen en de lucht te
ontvochtigen.
De hercirculatiemodus dient te worden
gebruikt als u door tunnels rijdt of als u
in de file staat, of als u de buitenlucht
wilt buiten sluiten voor een snelle
afkoeling in het voertuig.
2304110102-L37-007
34
KENNISMAKING MET HET VOERTUIG

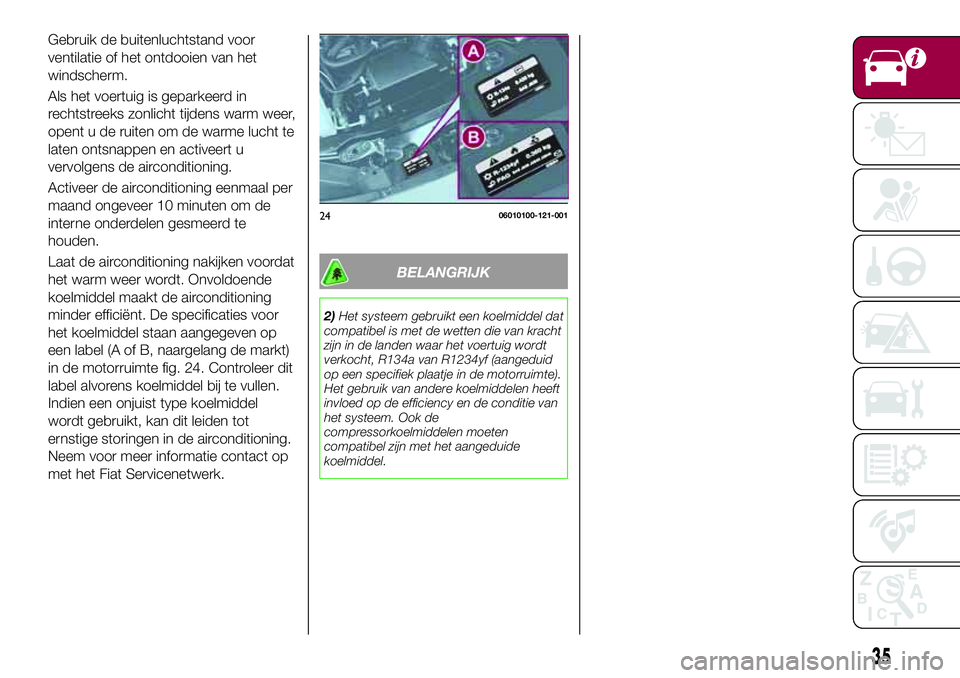

Gebruik de buitenluchtstand voor
ventilatie of het ontdooien van het
windscherm.
Als het voertuig is geparkeerd in
rechtstreeks zonlicht tijdens warm weer,
opent u de ruiten om de warme lucht te
laten ontsnappen en activeert u
vervolgens de airconditioning.
Activeer de airconditioning eenmaal per
maand ongeveer 10 minuten om de
interne onderdelen gesmeerd te
houden.
Laat de airconditioning nakijken voordat
het warm weer wordt. Onvoldoende
koelmiddel maakt de airconditioning
minder efficiënt. De specificaties voor
het koelmiddel staan aangegeven op
een label (A of B, naargelang de markt)
in de motorruimte fig. 24. Controleer dit
label alvorens koelmiddel bij te vullen.
Indien een onjuist type koelmiddel
wordt gebruikt, kan dit leiden tot
ernstige storingen in de airconditioning.
Neem voor meer informatie contact op
met het Fiat Servicenetwerk.
BELANGRIJK
2)Het systeem gebruikt een koelmiddel dat
compatibel is met de wetten die van kracht
zijn in de landen waar het voertuig wordt
verkocht, R134a van R1234yf (aangeduid
op een specifiek plaatje in de motorruimte).
Het gebruik van andere koelmiddelen heeft
invloed op de efficiency en de conditie van
het systeem. Ook de
compressorkoelmiddelen moeten
compatibel zijn met het aangeduide
koelmiddel.
2406010100-121-001
35

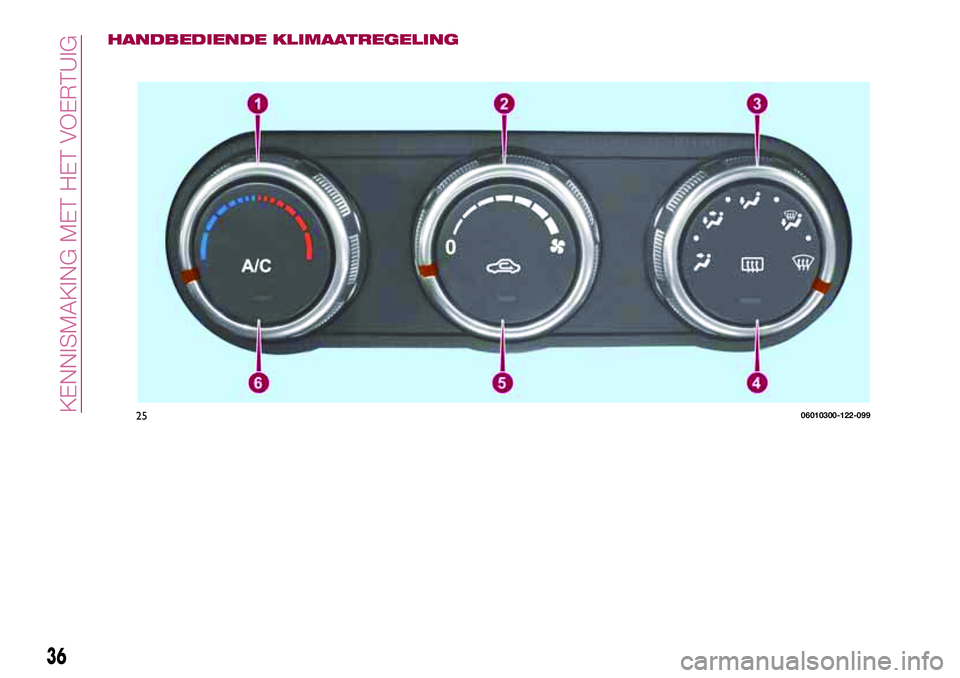

HANDBEDIENDE KLIMAATREGELING
2506010300-122-099
36
KENNISMAKING MET HET VOERTUIG

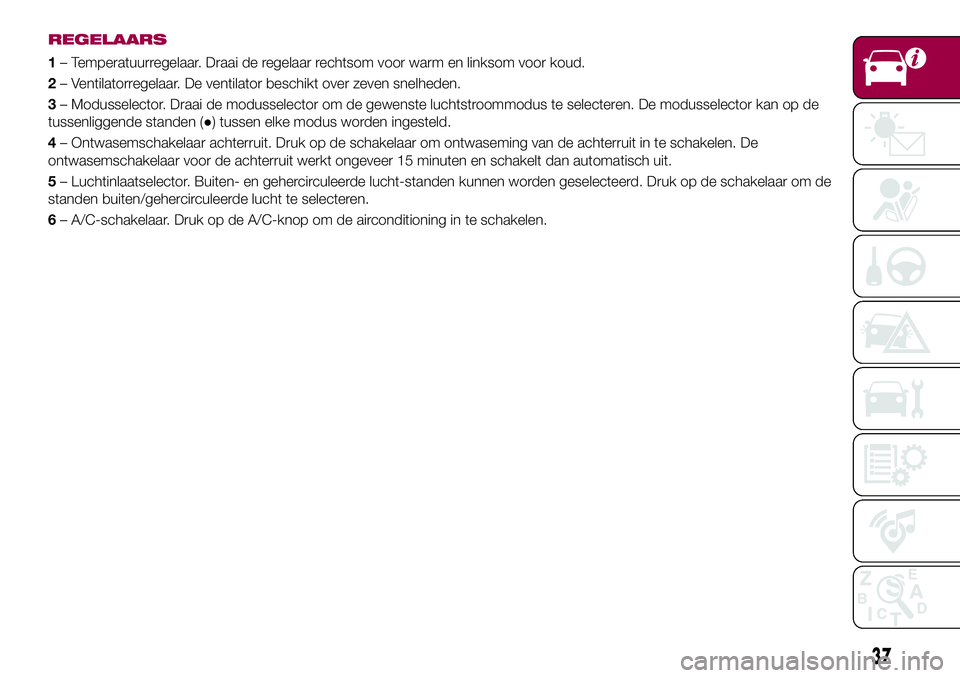

REGELAARS
1– Temperatuurregelaar. Draai de regelaar rechtsom voor warm en linksom voor koud.
2– Ventilatorregelaar. De ventilator beschikt over zeven snelheden.
3– Modusselector. Draai de modusselector om de gewenste luchtstroommodus te selecteren. De modusselector kan op de
tussenliggende standen (●) tussen elke modus worden ingesteld.
4– Ontwasemschakelaar achterruit. Druk op de schakelaar om ontwaseming van de achterruit in te schakelen. De
ontwasemschakelaar voor de achterruit werkt ongeveer 15 minuten en schakelt dan automatisch uit.
5– Luchtinlaatselector. Buiten- en gehercirculeerde lucht-standen kunnen worden geselecteerd. Druk op de schakelaar om de
standen buiten/gehercirculeerde lucht te selecteren.
6– A/C-schakelaar. Druk op de A/C-knop om de airconditioning in te schakelen.
37

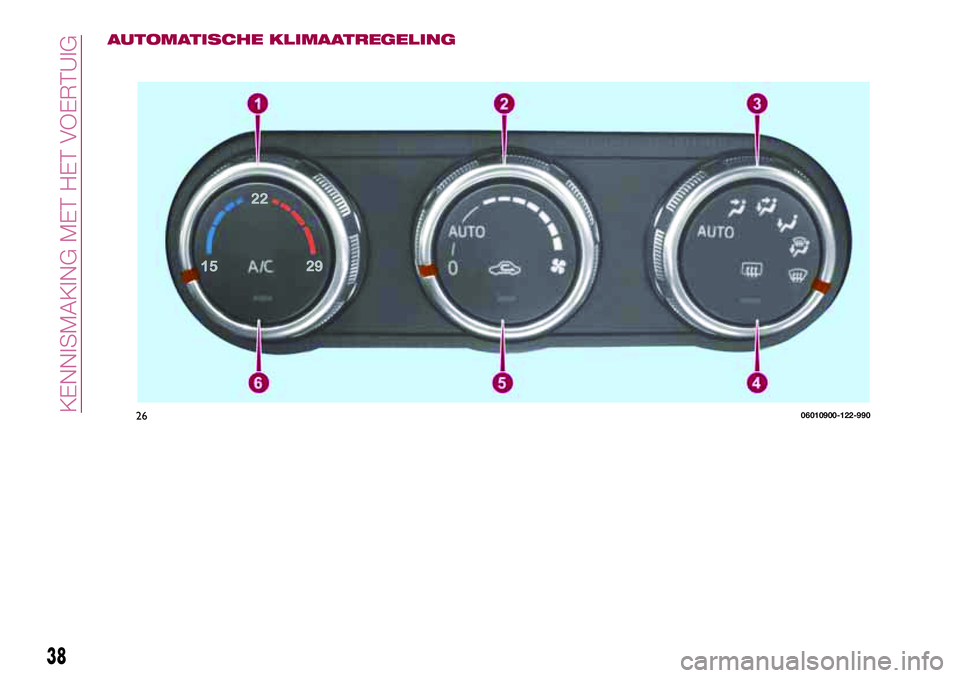

AUTOMATISCHE KLIMAATREGELING
2606010900-122-990
38
KENNISMAKING MET HET VOERTUIG
