FIAT 124 SPIDER 2018 Instructieboek (in Dutch)

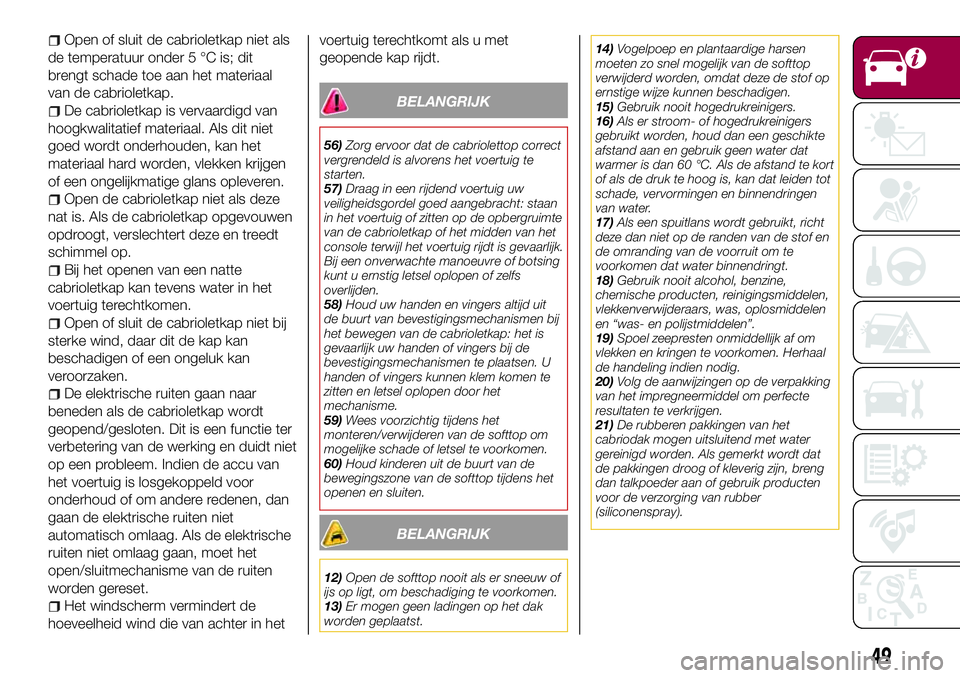

Open of sluit de cabrioletkap niet als
de temperatuur onder 5 °C is; dit
brengt schade toe aan het materiaal
van de cabrioletkap.
De cabrioletkap is vervaardigd van
hoogkwalitatief materiaal. Als dit niet
goed wordt onderhouden, kan het
materiaal hard worden, vlekken krijgen
of een ongelijkmatige glans opleveren.
Open de cabrioletkap niet als deze
nat is. Als de cabrioletkap opgevouwen
opdroogt, verslechtert deze en treedt
schimmel op.
Bij het openen van een natte
cabrioletkap kan tevens water in het
voertuig terechtkomen.
Open of sluit de cabrioletkap niet bij
sterke wind, daar dit de kap kan
beschadigen of een ongeluk kan
veroorzaken.
De elektrische ruiten gaan naar
beneden als de cabrioletkap wordt
geopend/gesloten. Dit is een functie ter
verbetering van de werking en duidt niet
op een probleem. Indien de accu van
het voertuig is losgekoppeld voor
onderhoud of om andere redenen, dan
gaan de elektrische ruiten niet
automatisch omlaag. Als de elektrische
ruiten niet omlaag gaan, moet het
open/sluitmechanisme van de ruiten
worden gereset.
Het windscherm vermindert de
hoeveelheid wind die van achter in hetvoertuig terechtkomt als u met
geopende kap rijdt.
BELANGRIJK
56)Zorg ervoor dat de cabriolettop correct
vergrendeld is alvorens het voertuig te
starten.
57)Draag in een rijdend voertuig uw
veiligheidsgordel goed aangebracht: staan
in het voertuig of zitten op de opbergruimte
van de cabrioletkap of het midden van het
console terwijl het voertuig rijdt is gevaarlijk.
Bij een onverwachte manoeuvre of botsing
kunt u ernstig letsel oplopen of zelfs
overlijden.
58)Houd uw handen en vingers altijd uit
de buurt van bevestigingsmechanismen bij
het bewegen van de cabrioletkap: het is
gevaarlijk uw handen of vingers bij de
bevestigingsmechanismen te plaatsen. U
handen of vingers kunnen klem komen te
zitten en letsel oplopen door het
mechanisme.
59)Wees voorzichtig tijdens het
monteren/verwijderen van de softtop om
mogelijke schade of letsel te voorkomen.
60)Houd kinderen uit de buurt van de
bewegingszone van de softtop tijdens het
openen en sluiten.
BELANGRIJK
12)Open de softtop nooit als er sneeuw of
ijs op ligt, om beschadiging te voorkomen.
13)Er mogen geen ladingen op het dak
worden geplaatst.14)Vogelpoep en plantaardige harsen
moeten zo snel mogelijk van de softtop
verwijderd worden, omdat deze de stof op
ernstige wijze kunnen beschadigen.
15)Gebruik nooit hogedrukreinigers.
16)Als er stroom- of hogedrukreinigers
gebruikt worden, houd dan een geschikte
afstand aan en gebruik geen water dat
warmer is dan 60 °C. Als de afstand te kort
of als de druk te hoog is, kan dat leiden tot
schade, vervormingen en binnendringen
van water.
17)Als een spuitlans wordt gebruikt, richt
deze dan niet op de randen van de stof en
de omranding van de voorruit om te
voorkomen dat water binnendringt.
18)Gebruik nooit alcohol, benzine,
chemische producten, reinigingsmiddelen,
vlekkenverwijderaars, was, oplosmiddelen
en “was- en polijstmiddelen”.
19)Spoel zeepresten onmiddellijk af om
vlekken en kringen te voorkomen. Herhaal
de handeling indien nodig.
20)Volg de aanwijzingen op de verpakking
van het impregneermiddel om perfecte
resultaten te verkrijgen.
21)De rubberen pakkingen van het
cabriodak mogen uitsluitend met water
gereinigd worden. Als gemerkt wordt dat
de pakkingen droog of kleverig zijn, breng
dan talkpoeder aan of gebruik producten
voor de verzorging van rubber
(siliconenspray).
49

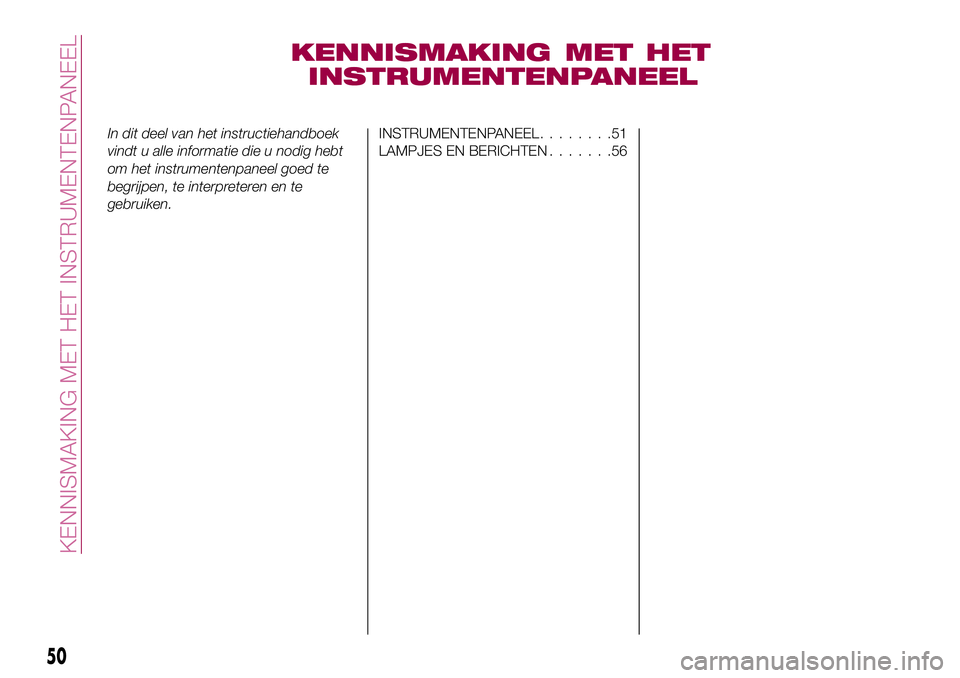

KENNISMAKING MET HET
INSTRUMENTENPANEEL
In dit deel van het instructiehandboek
vindt u alle informatie die u nodig hebt
om het instrumentenpaneel goed te
begrijpen, te interpreteren en te
gebruiken.INSTRUMENTENPANEEL........51
LAMPJES EN BERICHTEN.......56
50
KENNISMAKING MET HET INSTRUMENTENPANEEL

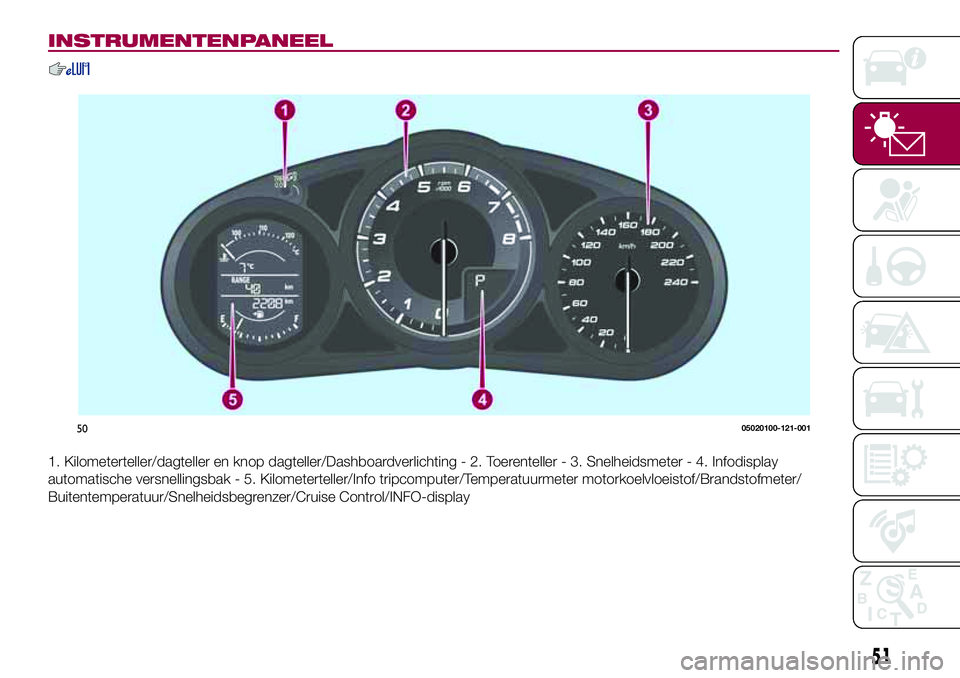

INSTRUMENTENPANEEL
1. Kilometerteller/dagteller en knop dagteller/Dashboardverlichting - 2. Toerenteller - 3. Snelheidsmeter - 4. Infodisplay
automatische versnellingsbak - 5. Kilometerteller/Info tripcomputer/Temperatuurmeter motorkoelvloeistof/Brandstofmeter/
Buitentemperatuur/Snelheidsbegrenzer/Cruise Control/INFO-display
5005020100-121-001
51

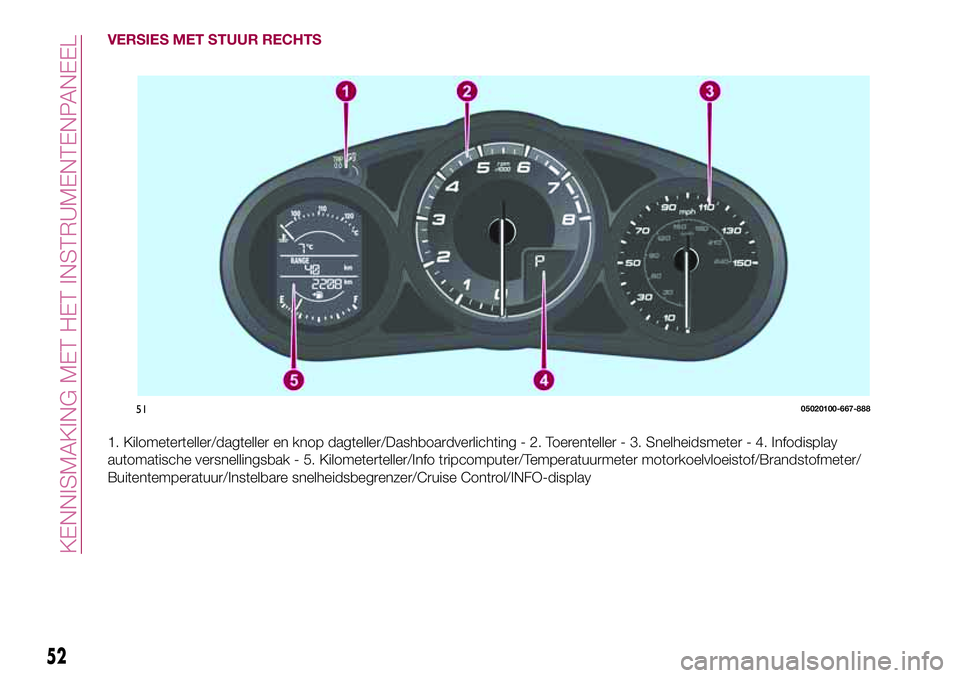

VERSIES MET STUUR RECHTS
1. Kilometerteller/dagteller en knop dagteller/Dashboardverlichting - 2. Toerenteller - 3. Snelheidsmeter - 4. Infodisplay
automatische versnellingsbak - 5. Kilometerteller/Info tripcomputer/Temperatuurmeter motorkoelvloeistof/Brandstofmeter/
Buitentemperatuur/Instelbare snelheidsbegrenzer/Cruise Control/INFO-display
5105020100-667-888
52
KENNISMAKING MET HET INSTRUMENTENPANEEL

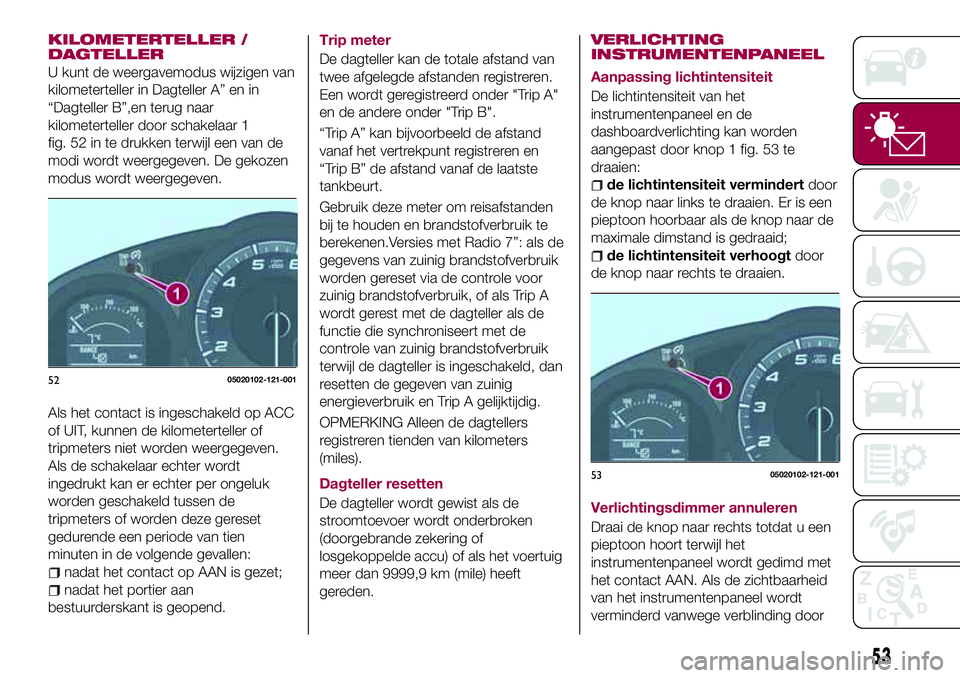

KILOMETERTELLER /
DAGTELLER
U kunt de weergavemodus wijzigen van
kilometerteller in Dagteller A” en in
“Dagteller B”,en terug naar
kilometerteller door schakelaar 1
fig. 52 in te drukken terwijl een van de
modi wordt weergegeven. De gekozen
modus wordt weergegeven.
Als het contact is ingeschakeld op ACC
of UIT, kunnen de kilometerteller of
tripmeters niet worden weergegeven.
Als de schakelaar echter wordt
ingedrukt kan er echter per ongeluk
worden geschakeld tussen de
tripmeters of worden deze gereset
gedurende een periode van tien
minuten in de volgende gevallen:
nadat het contact op AAN is gezet;
nadat het portier aan
bestuurderskant is geopend.Trip meter
De dagteller kan de totale afstand van
twee afgelegde afstanden registreren.
Een wordt geregistreerd onder "Trip A"
en de andere onder "Trip B".
“Trip A” kan bijvoorbeeld de afstand
vanaf het vertrekpunt registreren en
“Trip B” de afstand vanaf de laatste
tankbeurt.
Gebruik deze meter om reisafstanden
bij te houden en brandstofverbruik te
berekenen.
Versies met Radio 7”: als de
gegevens van zuinig brandstofverbruik
worden gereset via de controle voor
zuinig brandstofverbruik, of als Trip A
wordt gerest met de dagteller als de
functie die synchroniseert met de
controle van zuinig brandstofverbruik
terwijl de dagteller is ingeschakeld, dan
resetten de gegeven van zuinig
energieverbruik en Trip A gelijktijdig.
OPMERKING Alleen de dagtellers
registreren tienden van kilometers
(miles).
Dagteller resetten
De dagteller wordt gewist als de
stroomtoevoer wordt onderbroken
(doorgebrande zekering of
losgekoppelde accu) of als het voertuig
meer dan 9999,9 km (mile) heeft
gereden.
VERLICHTING
INSTRUMENTENPANEEL
Aanpassing lichtintensiteit
De lichtintensiteit van het
instrumentenpaneel en de
dashboardverlichting kan worden
aangepast door knop 1 fig. 53 te
draaien:
de lichtintensiteit vermindertdoor
de knop naar links te draaien. Er is een
pieptoon hoorbaar als de knop naar de
maximale dimstand is gedraaid;
de lichtintensiteit verhoogtdoor
de knop naar rechts te draaien.
Verlichtingsdimmer annuleren
Draai de knop naar rechts totdat u een
pieptoon hoort terwijl het
instrumentenpaneel wordt gedimd met
het contact AAN. Als de zichtbaarheid
van het instrumentenpaneel wordt
verminderd vanwege verblinding door
5205020102-121-001
5305020102-121-001
53

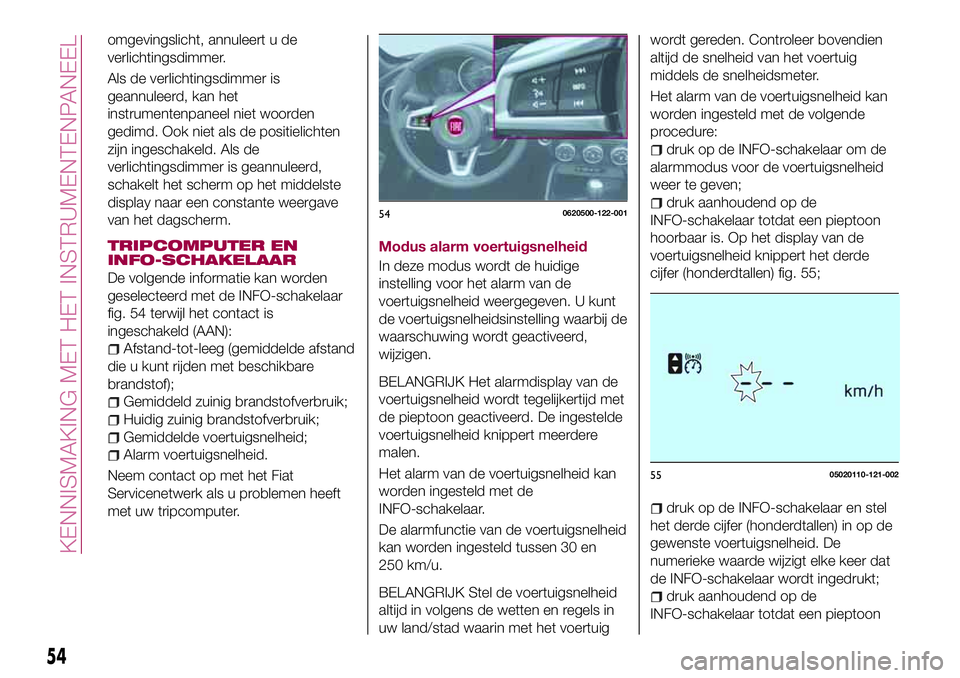

omgevingslicht, annuleert u de
verlichtingsdimmer.
Als de verlichtingsdimmer is
geannuleerd, kan het
instrumentenpaneel niet woorden
gedimd. Ook niet als de positielichten
zijn ingeschakeld. Als de
verlichtingsdimmer is geannuleerd,
schakelt het scherm op het middelste
display naar een constante weergave
van het dagscherm.
TRIPCOMPUTER EN
INFO-SCHAKELAAR
De volgende informatie kan worden
geselecteerd met de INFO-schakelaar
fig. 54 terwijl het contact is
ingeschakeld (AAN):
Afstand-tot-leeg (gemiddelde afstand
die u kunt rijden met beschikbare
brandstof);
Gemiddeld zuinig brandstofverbruik;
Huidig zuinig brandstofverbruik;
Gemiddelde voertuigsnelheid;
Alarm voertuigsnelheid.
Neem contact op met het Fiat
Servicenetwerk als u problemen heeft
met uw tripcomputer.Modus alarm voertuigsnelheid
In deze modus wordt de huidige
instelling voor het alarm van de
voertuigsnelheid weergegeven. U kunt
de voertuigsnelheidsinstelling waarbij de
waarschuwing wordt geactiveerd,
wijzigen.
BELANGRIJK Het alarmdisplay van de
voertuigsnelheid wordt tegelijkertijd met
de pieptoon geactiveerd. De ingestelde
voertuigsnelheid knippert meerdere
malen.
Het alarm van de voertuigsnelheid kan
worden ingesteld met de
INFO-schakelaar.
De alarmfunctie van de voertuigsnelheid
kan worden ingesteld tussen 30 en
250 km/u.
BELANGRIJK Stel de voertuigsnelheid
altijd in volgens de wetten en regels in
uw land/stad waarin met het voertuigwordt gereden. Controleer bovendien
altijd de snelheid van het voertuig
middels de snelheidsmeter.
Het alarm van de voertuigsnelheid kan
worden ingesteld met de volgende
procedure:
druk op de INFO-schakelaar om de
alarmmodus voor de voertuigsnelheid
weer te geven;
druk aanhoudend op de
INFO-schakelaar totdat een pieptoon
hoorbaar is. Op het display van de
voertuigsnelheid knippert het derde
cijfer (honderdtallen) fig. 55;
druk op de INFO-schakelaar en stel
het derde cijfer (honderdtallen) in op de
gewenste voertuigsnelheid. De
numerieke waarde wijzigt elke keer dat
de INFO-schakelaar wordt ingedrukt;
druk aanhoudend op de
INFO-schakelaar totdat een pieptoon
540620500-122-001
5505020110-121-002
54
KENNISMAKING MET HET INSTRUMENTENPANEEL

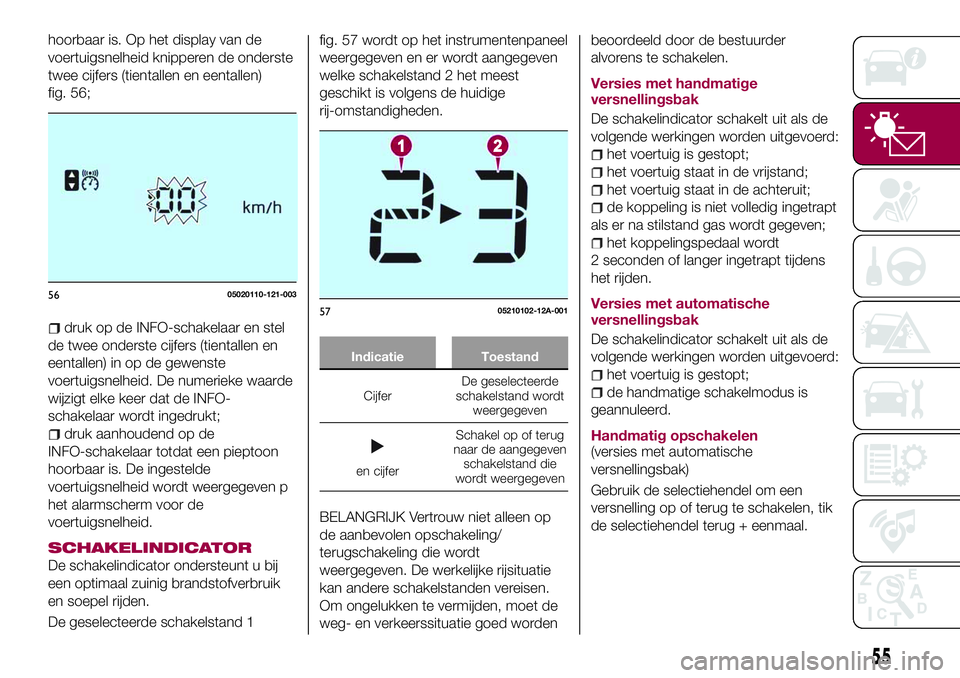

hoorbaar is. Op het display van de
voertuigsnelheid knipperen de onderste
twee cijfers (tientallen en eentallen)
fig. 56;
druk op de INFO-schakelaar en stel
de twee onderste cijfers (tientallen en
eentallen) in op de gewenste
voertuigsnelheid. De numerieke waarde
wijzigt elke keer dat de INFO-
schakelaar wordt ingedrukt;
druk aanhoudend op de
INFO-schakelaar totdat een pieptoon
hoorbaar is. De ingestelde
voertuigsnelheid wordt weergegeven p
het alarmscherm voor de
voertuigsnelheid.
SCHAKELINDICATOR
De schakelindicator ondersteunt u bij
een optimaal zuinig brandstofverbruik
en soepel rijden.
De geselecteerde schakelstand 1fig. 57 wordt op het instrumentenpaneel
weergegeven en er wordt aangegeven
welke schakelstand 2 het meest
geschikt is volgens de huidige
rij-omstandigheden.
Indicatie Toestand
CijferDe geselecteerde
schakelstand wordt
weergegeven
en cijferSchakel op of terug
naar de aangegeven
schakelstand die
wordt weergegeven
BELANGRIJK Vertrouw niet alleen op
de aanbevolen opschakeling/
terugschakeling die wordt
weergegeven. De werkelijke rijsituatie
kan andere schakelstanden vereisen.
Om ongelukken te vermijden, moet de
weg- en verkeerssituatie goed wordenbeoordeeld door de bestuurder
alvorens te schakelen.
Versies met handmatige
versnellingsbak
De schakelindicator schakelt uit als de
volgende werkingen worden uitgevoerd:
het voertuig is gestopt;
het voertuig staat in de vrijstand;
het voertuig staat in de achteruit;
de koppeling is niet volledig ingetrapt
als er na stilstand gas wordt gegeven;
het koppelingspedaal wordt
2 seconden of langer ingetrapt tijdens
het rijden.
Versies met automatische
versnellingsbak
De schakelindicator schakelt uit als de
volgende werkingen worden uitgevoerd:
het voertuig is gestopt;
de handmatige schakelmodus is
geannuleerd.
Handmatig opschakelen
(versies met automatische
versnellingsbak)
Gebruik de selectiehendel om een
versnelling op of terug te schakelen, tik
de selectiehendel terug + eenmaal.
5605020110-121-003
5705210102-12A-001
55

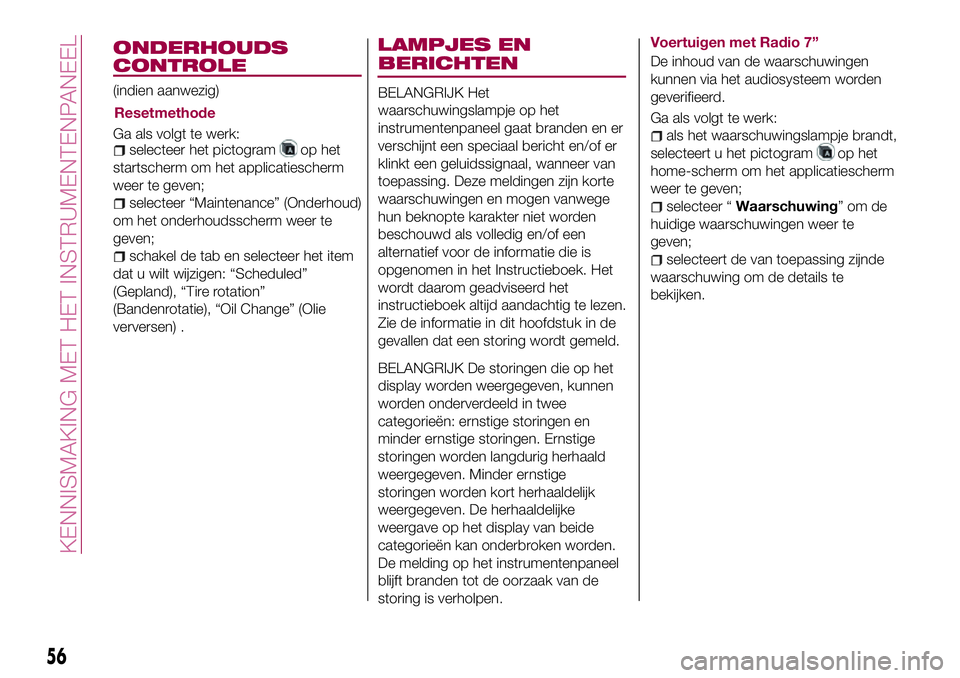

BELANGRIJK Het
waarschuwingslampje op het
instrumentenpaneel gaat branden en er
verschijnt een speciaal bericht en/of er
klinkt een geluidssignaal, wanneer van
toepassing. Deze meldingen zijn korte
waarschuwingen en mogen vanwege
hun beknopte karakter niet worden
beschouwd als volledig en/of een
alternatief voor de informatie die is
opgenomen in het Instructieboek. Het
wordt daarom geadviseerd het
instructieboek altijd aandachtig te lezen.
Zie de informatie in dit hoofdstuk in de
gevallen dat een storing wordt gemeld.
BELANGRIJK De storingen die op het
display worden weergegeven, kunnen
worden onderverdeeld in twee
categorieën: ernstige storingen en
minder ernstige storingen. Ernstige
storingen worden langdurig herhaald
weergegeven. Minder ernstige
storingen worden kort herhaaldelijk
weergegeven. De herhaaldelijke
weergave op het display van beide
categorieën kan onderbroken worden.
De melding op het instrumentenpaneel
blijft branden tot de oorzaak van de
storing is verholpen.
Voertuigen met Radio 7”
De inhoud van de waarschuwingen
kunnen via het audiosysteem worden
geverifieerd.
Ga als volgt te werk:
als het waarschuwingslampje brandt,
selecteert u het pictogram
op het
home-scherm om het applicatiescherm
weer te geven;
selecteer “Waarschuwing”omde
huidige waarschuwingen weer te
geven;
selecteert de van toepassing zijnde
waarschuwing om de details te
bekijken.
56
KENNISMAKING MET HET INSTRUMENTENPANEEL
BERICHTEN LAMPJES ENONDERHOUDS
CONTROLE
(indien aanwezig)
Ga als volgt te werk:
selecteer het pictogramop het
startscherm om het applicatiescherm
weer te geven;
selecteer “Maintenance” (Onderhoud)
om het onderhoudsscherm weer te
geven;
schakel de tab en selecteer het item
dat u wilt wijzigen: “Scheduled”
(Gepland), “Tire rotation”
(Bandenrotatie), “Oil Change” (Olie
verversen) .
Resetmethode

Waarschuwingslampje Tyre Pressure
Monitoring System;
SLEUTEL waarschuwingslampje;
Led-koplamp SLEUTEL
waarschuwingslampje;
Moersleutel indicatielampje;
Indicatielampje TCS/DSC;
Indicatielampje DSC UIT;
Veiligheid indicatielampje;
Indicatielampje uitschakeling
passagiersairbag (indien aanwezig).
Het lampje gaat branden als het
contact wordt ingeschakeld voor een
werkingscontrole en schakelt enkele
seconden later uit ,of als de motor
wordt gestart. Laat het voertuig door
het Fiat Servicenetwerk inspecteren als
het lampje niet uit gaat of blijft branden.
Enkel voor “remsysteem
waarschuwingslampje”: het lampje
blijft continu branden wanneer de
parkeerrem is geactiveerd.
57

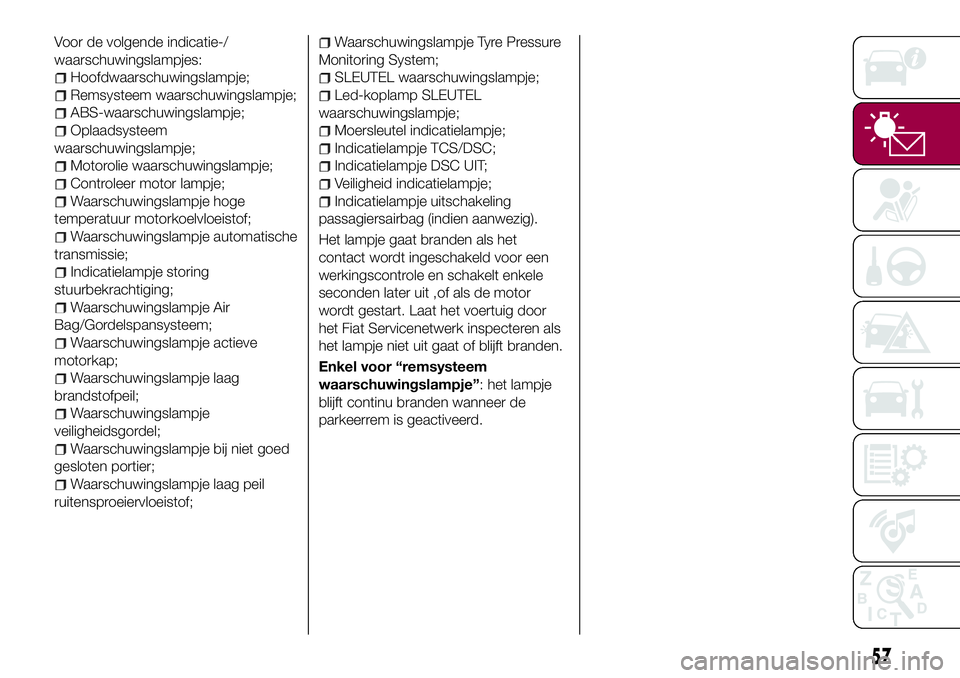

Voor de volgende indicatie-/
waarschuwingslampjes:
Hoofdwaarschuwingslampje;
Remsysteem waarschuwingslampje;
ABS-waarschuwingslampje;
Oplaadsysteem
waarschuwingslampje;
Motorolie waarschuwingslampje;
Controleer motor lampje;
Waarschuwingslampje hoge
temperatuur motorkoelvloeistof;
Waarschuwingslampje automatische
transmissie;
Indicatielampje storing
stuurbekrachtiging;
Waarschuwingslampje Air
Bag/Gordelspansysteem;
Waarschuwingslampje actieve
motorkap;
Waarschuwingslampje laag
brandstofpeil;
Waarschuwingslampje
veiligheidsgordel;
Waarschuwingslampje bij niet goed
gesloten portier;
Waarschuwingslampje laag peil
ruitensproeiervloeistof;

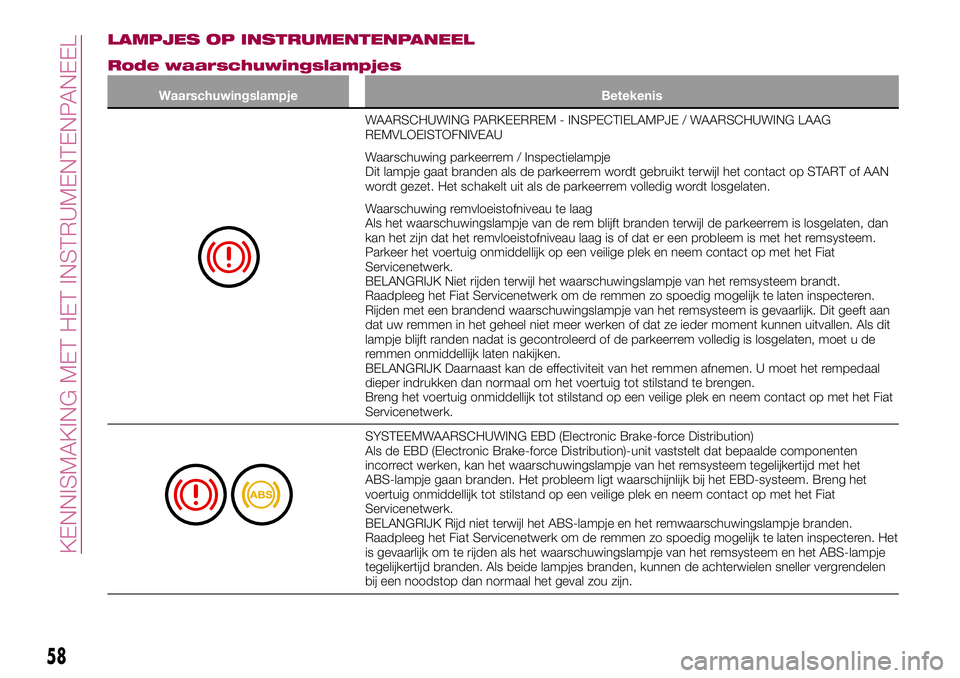

LAMPJES OP INSTRUMENTENPANEEL
Rode waarschuwingslampjes
Waarschuwingslampje Betekenis
WAARSCHUWING PARKEERREM - INSPECTIELAMPJE / WAARSCHUWING LAAG
REMVLOEISTOFNIVEAU
Waarschuwing parkeerrem / Inspectielampje
Dit lampje gaat branden als de parkeerrem wordt gebruikt terwijl het contact op START of AAN
wordt gezet. Het schakelt uit als de parkeerrem volledig wordt losgelaten.
Waarschuwing remvloeistofniveau te laag
Als het waarschuwingslampje van de rem blijft branden terwijl de parkeerrem is losgelaten, dan
kan het zijn dat het remvloeistofniveau laag is of dat er een probleem is met het remsysteem.
Parkeer het voertuig onmiddellijk op een veilige plek en neem contact op met het Fiat
Servicenetwerk.
BELANGRIJK Niet rijden terwijl het waarschuwingslampje van het remsysteem brandt.
Raadpleeg het Fiat Servicenetwerk om de remmen zo spoedig mogelijk te laten inspecteren.
Rijden met een brandend waarschuwingslampje van het remsysteem is gevaarlijk. Dit geeft aan
dat uw remmen in het geheel niet meer werken of dat ze ieder moment kunnen uitvallen. Als dit
lampje blijft randen nadat is gecontroleerd of de parkeerrem volledig is losgelaten, moet u de
remmen onmiddellijk laten nakijken.
BELANGRIJK Daarnaast kan de effectiviteit van het remmen afnemen. U moet het rempedaal
dieper indrukken dan normaal om het voertuig tot stilstand te brengen.
Breng het voertuig onmiddellijk tot stilstand op een veilige plek en neem contact op met het Fiat
Servicenetwerk.
SYSTEEMWAARSCHUWING EBD (Electronic Brake-force Distribution)
Als de EBD (Electronic Brake-force Distribution)-unit vaststelt dat bepaalde componenten
incorrect werken, kan het waarschuwingslampje van het remsysteem tegelijkertijd met het
ABS-lampje gaan branden. Het probleem ligt waarschijnlijk bij het EBD-systeem. Breng het
voertuig onmiddellijk tot stilstand op een veilige plek en neem contact op met het Fiat
Servicenetwerk.
BELANGRIJK Rijd niet terwijl het ABS-lampje en het remwaarschuwingslampje branden.
Raadpleeg het Fiat Servicenetwerk om de remmen zo spoedig mogelijk te laten inspecteren. Het
is gevaarlijk om te rijden als het waarschuwingslampje van het remsysteem en het ABS-lampje
tegelijkertijd branden. Als beide lampjes branden, kunnen de achterwielen sneller vergrendelen
bij een noodstop dan normaal het geval zou zijn.
58
KENNISMAKING MET HET INSTRUMENTENPANEEL
