FIAT 124 SPIDER 2018 Kezelési és karbantartási útmutató (in Hungarian)
Manufacturer: FIAT, Model Year: 2018, Model line: 124 SPIDER, Model: FIAT 124 SPIDER 2018Pages: 230, PDF Size: 3.28 MB
Page 11 of 230
KULCSOK
KULCSOK
1)
A kulcskészlethez csatolt címkén egy
nyomtatott kódszám található, vegye le
ezt a címkét és őrizze egy biztonságos
helyen (ne a járműben), arra az esetre,
ha újabb kulcsot (pótkulcsot) szeretne
rendelni.
Írja is le a kódszámot és őrizze egy
különálló, biztonságos és alkalmas
helyen, de ne a járműben.
Ha a kulcsa (pótkulcsa)
ábra 2 elveszett, forduljon egy Fiat
márkakereskedéshez, és készítse elő a
kódszámát (1 = pótkulcs /2 =
távirányító/3 = kulcs kódszám címke).
FIGYELMEZTETÉS Mindig tartson egy
pótkulcsot arra az esetre, ha elveszítegyet. Ha elvész egy kulcs, amint
lehetséges, menjen el egy Fiat
márkakereskedésbe.
FIGYELMEZTETÉS A vezetőnek
magánál kell tartania a kulcsot, hogy
biztosítsa a rendszer megfelelő
működését.
KULCS NÉLKÜLI
AJTÓNYITÁS RENDSZER
Ez a rendszer a kulcs nyomógombjait
használja az ajtók, a csomagtértető és
az üzemanyagtöltő nyílás billenőfedele
távvezérelt reteszeléshez és kioldáshoz,
és a csomagtér tető kinyitásához.
A rendszer anélkül tudja beindítani a
motort, hogy szükség lenne a kulcsot a
tárcájából vagy a zsebéből elővenni.
Megjegyzés
A kulcs nélküli ajtónyitás rendszer
működése a helyi körülményeknek
megfelelően változhat.
A kulcs nélküli ajtónyitás rendszer
akkor képes minden műveletre
(ajtó/csomagtértető/üzemanyagtöltő
nyílás fedelének reteszelése/kioldása),
amikor a gyújtás kikapcsolt helyzetben
áll. A rendszer nem működik, ha a
gyújtást a kikapcsolt állástól eltérő
bármely helyzetbe állítja.
Ha a kulcs a nyomógomb
megnyomására nem működik, vagy ahatótávolság túl kicsi lesz, az elem
lemerülhet.
Az elem élettartama körülbelül egy
év. Cserélje újra az elemet, ha a
figyelmeztető lámpa (zöld) villog a
műszeregységben. Javasolt körülbelül
évente kicserélni az elemet, mert a
figyelmeztető lámpa/jelzőlámpa az elem
lemerülési szintjétől függően esetleg
nem világít vagy villog.
További kulcsokat a Fiat
márkakereskedéseknél szerezhet be.
Járművenként akár 6 kulcs is
használható a kulcs nélküli ajtónyitás
funkciókhoz. Vigye magával minden
kulcsát a Fiat márkakereskedésbe, ha
újabb kulcsot rendelne.
TÁVIRÁNYÍTÓ
GombokReteszelő gomb: az ajtók, a
csomagtértető és az üzemanyagtöltő
nyílás billenőfedele reteszeléséhez
nyomja meg a
gombot. A vészvillogó
egyszer felvillan. Az ajtók, a
csomagtértető és az üzemanyagtöltő
nyílás billenőfedele nem reteszelhető a
reteszelőgomb megnyomásával, amíg
az ajtók valamelyike nyitva van. A
vészvillogó sem villan fel.
Kioldó gomb: az ajtók és a
csomagtértető kioldásához nyomja meg
a
gombot. A vészvillogó kétszer
felvillan.
(2. ábra)04010100-361-002
9
Page 12 of 230

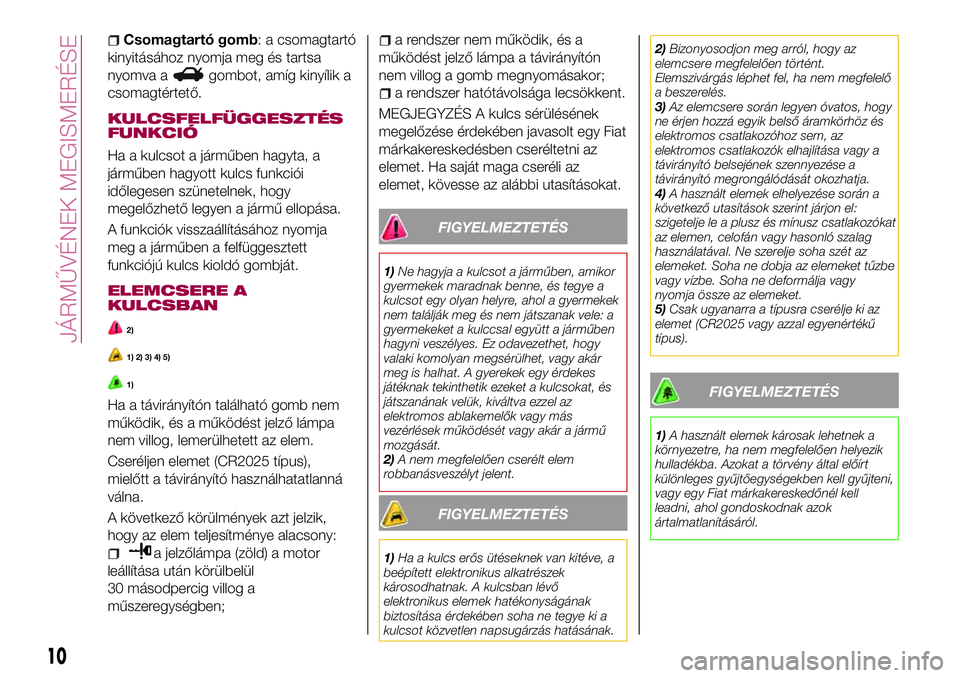

Csomagtartó gomb: a csomagtartó
kinyitásához nyomja meg és tartsa
nyomva a
gombot, amíg kinyílik a
csomagtértető.
KULCSFELFÜGGESZTÉS
FUNKCIÓ
Ha a kulcsot a járműben hagyta, a
járműben hagyott kulcs funkciói
időlegesen szünetelnek, hogy
megelőzhető legyen a jármű ellopása.
A funkciók visszaállításához nyomja
meg a járműben a felfüggesztett
funkciójú kulcs kioldó gombját.
ELEMCSERE A
KULCSBAN
2)
1) 2) 3) 4) 5)
1)
Ha a távirányítón található gomb nem
működik, és a működést jelző lámpa
nem villog, lemerülhetett az elem.
Cseréljen elemet (CR2025 típus),
mielőtt a távirányító használhatatlanná
válna.
A következő körülmények azt jelzik,
hogy az elem teljesítménye alacsony:
a jelzőlámpa (zöld) a motor
leállítása után körülbelül
30 másodpercig villog a
műszeregységben;
a rendszer nem működik, és a
működést jelző lámpa a távirányítón
nem villog a gomb megnyomásakor;
a rendszer hatótávolsága lecsökkent.
MEGJEGYZÉS A kulcs sérülésének
megelőzése érdekében javasolt egy Fiat
márkakereskedésben cseréltetni az
elemet. Ha saját maga cseréli az
elemet, kövesse az alábbi utasításokat.
FIGYELMEZTETÉS
1)Ne hagyja a kulcsot a járműben, amikor
gyermekek maradnak benne, és tegye a
kulcsot egy olyan helyre, ahol a gyermekek
nem találják meg és nem játszanak vele: a
gyermekeket a kulccsal együtt a járműben
hagyni veszélyes. Ez odavezethet, hogy
valaki komolyan megsérülhet, vagy akár
meg is halhat. A gyerekek egy érdekes
játéknak tekinthetik ezeket a kulcsokat, és
játszanának velük, kiváltva ezzel az
elektromos ablakemelők vagy más
vezérlések működését vagy akár a jármű
mozgását.
2)A nem megfelelően cserélt elem
robbanásveszélyt jelent.
FIGYELMEZTETÉS
1)Ha a kulcs erős ütéseknek van kitéve, a
beépített elektronikus alkatrészek
károsodhatnak. A kulcsban lévő
elektronikus elemek hatékonyságának
biztosítása érdekében soha ne tegye ki a
kulcsot közvetlen napsugárzás hatásának.2)Bizonyosodjon meg arról, hogy az
elemcsere megfelelően történt.
Elemszivárgás léphet fel, ha nem megfelelő
a beszerelés.
3)Az elemcsere során legyen óvatos, hogy
ne érjen hozzá egyik belső áramkörhöz és
elektromos csatlakozóhoz sem, az
elektromos csatlakozók elhajlítása vagy a
távirányító belsejének szennyezése a
távirányító megrongálódását okozhatja.
4)A használt elemek elhelyezése során a
következő utasítások szerint járjon el:
szigetelje le a plusz és mínusz csatlakozókat
az elemen, celofán vagy hasonló szalag
használatával. Ne szerelje soha szét az
elemeket. Soha ne dobja az elemeket tűzbe
vagy vízbe. Soha ne deformálja vagy
nyomja össze az elemeket.
5)Csak ugyanarra a típusra cserélje ki az
elemet (CR2025 vagy azzal egyenértékű
típus).
FIGYELMEZTETÉS
1)A használt elemek károsak lehetnek a
környezetre, ha nem megfelelően helyezik
hulladékba. Azokat a törvény által előírt
különleges gyűjtőegységekben kell gyűjteni,
vagy egy Fiat márkakereskedőnél kell
leadni, ahol gondoskodnak azok
ártalmatlanításáról.
10
JÁRMŰVÉNEK MEGISMERÉSE
Page 13 of 230

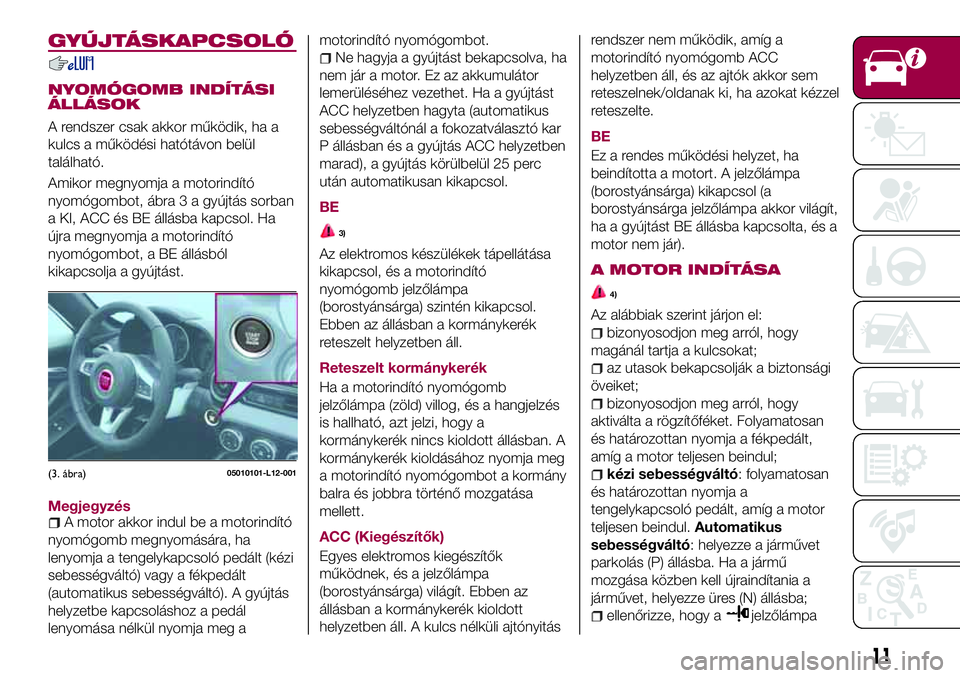

GYÚJTÁSKAPCSOLÓ
NYOMÓGOMB INDÍTÁSI
ÁLLÁSOK
A rendszer csak akkor működik, ha a
kulcs a működési hatótávon belül
található.
Amikor megnyomja a motorindító
nyomógombot, ábra 3 a gyújtás sorban
a KI, ACC és BE állásba kapcsol. Ha
újra megnyomja a motorindító
nyomógombot, a BE állásból
kikapcsolja a gyújtást.
Megjegyzés
A motor akkor indul be a motorindító
nyomógomb megnyomására, ha
lenyomja a tengelykapcsoló pedált (kézi
sebességváltó) vagy a fékpedált
(automatikus sebességváltó). A gyújtás
helyzetbe kapcsoláshoz a pedál
lenyomása nélkül nyomja meg amotorindító nyomógombot.
Ne hagyja a gyújtást bekapcsolva, ha
nem jár a motor. Ez az akkumulátor
lemerüléséhez vezethet. Ha a gyújtást
ACC helyzetben hagyta (automatikus
sebességváltónál a fokozatválasztó kar
P állásban és a gyújtás ACC helyzetben
marad), a gyújtás körülbelül 25 perc
után automatikusan kikapcsol.
BE
3)
Az elektromos készülékek tápellátása
kikapcsol, és a motorindító
nyomógomb jelzőlámpa
(borostyánsárga) szintén kikapcsol.
Ebben az állásban a kormánykerék
reteszelt helyzetben áll.
Reteszelt kormánykerék
Ha a motorindító nyomógomb
jelzőlámpa (zöld) villog, és a hangjelzés
is hallható, azt jelzi, hogy a
kormánykerék nincs kioldott állásban. A
kormánykerék kioldásához nyomja meg
a motorindító nyomógombot a kormány
balra és jobbra történő mozgatása
mellett.
ACC (Kiegészítők)
Egyes elektromos kiegészítők
működnek, és a jelzőlámpa
(borostyánsárga) világít. Ebben az
állásban a kormánykerék kioldott
helyzetben áll. A kulcs nélküli ajtónyitásrendszer nem működik, amíg a
motorindító nyomógomb ACC
helyzetben áll, és az ajtók akkor sem
reteszelnek/oldanak ki, ha azokat kézzel
reteszelte.
BE
Ez a rendes működési helyzet, ha
beindította a motort. A jelzőlámpa
(borostyánsárga) kikapcsol (a
borostyánsárga jelzőlámpa akkor világít,
ha a gyújtást BE állásba kapcsolta, és a
motor nem jár).A MOTOR INDÍTÁSA
4)
Az alábbiak szerint járjon el:
bizonyosodjon meg arról, hogy
magánál tartja a kulcsokat;
az utasok bekapcsolják a biztonsági
öveiket;
bizonyosodjon meg arról, hogy
aktiválta a rögzítőféket. Folyamatosan
és határozottan nyomja a fékpedált,
amíg a motor teljesen beindul;
kézi sebességváltó: folyamatosan
és határozottan nyomja a
tengelykapcsoló pedált, amíg a motor
teljesen beindul.Automatikus
sebességváltó: helyezze a járművet
parkolás (P) állásba. Ha a jármű
mozgása közben kell újraindítania a
járművet, helyezze üres (N) állásba;
ellenőrizze, hogy ajelzőlámpa
(3. ábra)05010101-L12-001
11
Page 14 of 230

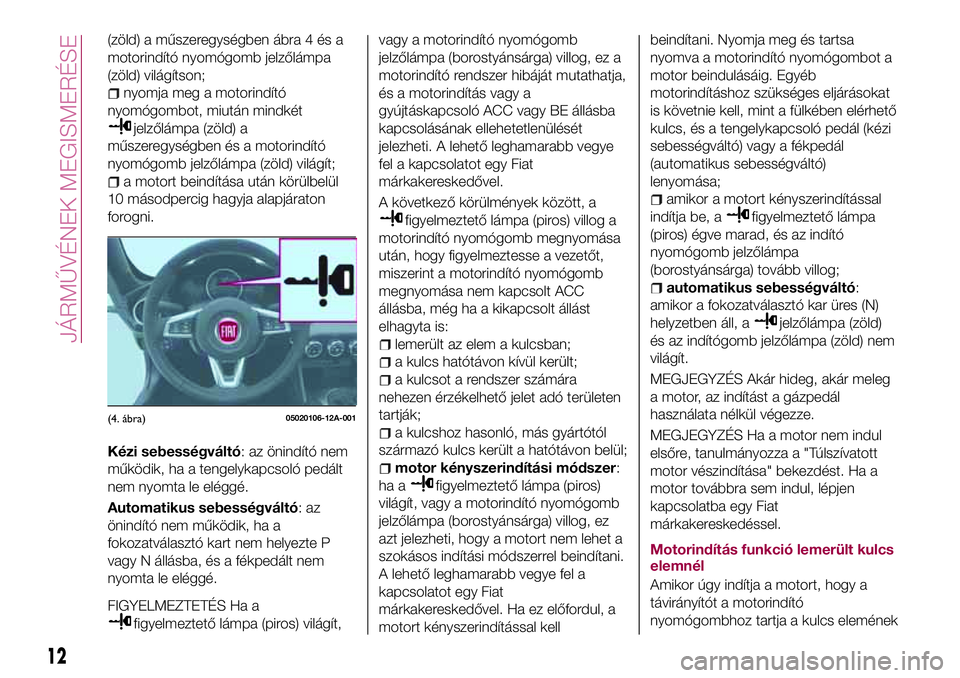

(zöld) a műszeregységben ábra 4 és a
motorindító nyomógomb jelzőlámpa
(zöld) világítson;
nyomja meg a motorindító
nyomógombot, miután mindkét
jelzőlámpa (zöld) a
műszeregységben és a motorindító
nyomógomb jelzőlámpa (zöld) világít;
a motort beindítása után körülbelül
10 másodpercig hagyja alapjáraton
forogni.
Kézi sebességváltó: az önindító nem
működik, ha a tengelykapcsoló pedált
nem nyomta le eléggé.
Automatikus sebességváltó:az
önindító nem működik, ha a
fokozatválasztó kart nem helyezte P
vagy N állásba, és a fékpedált nem
nyomta le eléggé.
FIGYELMEZTETÉS Ha a
figyelmeztető lámpa (piros) világít,vagy a motorindító nyomógomb
jelzőlámpa (borostyánsárga) villog, ez a
motorindító rendszer hibáját mutathatja,
és a motorindítás vagy a
gyújtáskapcsoló ACC vagy BE állásba
kapcsolásának ellehetetlenülését
jelezheti. A lehető leghamarabb vegye
fel a kapcsolatot egy Fiat
márkakereskedővel.
A következő körülmények között, a
figyelmeztető lámpa (piros) villog a
motorindító nyomógomb megnyomása
után, hogy figyelmeztesse a vezetőt,
miszerint a motorindító nyomógomb
megnyomása nem kapcsolt ACC
állásba, még ha a kikapcsolt állást
elhagyta is:
lemerült az elem a kulcsban;
a kulcs hatótávon kívül került;
a kulcsot a rendszer számára
nehezen érzékelhető jelet adó területen
tartják;
a kulcshoz hasonló, más gyártótól
származó kulcs került a hatótávon belül;
motor kényszerindítási módszer:
ha a
figyelmeztető lámpa (piros)
világít, vagy a motorindító nyomógomb
jelzőlámpa (borostyánsárga) villog, ez
azt jelezheti, hogy a motort nem lehet a
szokásos indítási módszerrel beindítani.
A lehető leghamarabb vegye fel a
kapcsolatot egy Fiat
márkakereskedővel. Ha ez előfordul, a
motort kényszerindítással kellbeindítani. Nyomja meg és tartsa
nyomva a motorindító nyomógombot a
motor beindulásáig. Egyéb
motorindításhoz szükséges eljárásokat
is követnie kell, mint a fülkében elérhető
kulcs, és a tengelykapcsoló pedál (kézi
sebességváltó) vagy a fékpedál
(automatikus sebességváltó)
lenyomása;
amikor a motort kényszerindítással
indítja be, a
figyelmeztető lámpa
(piros) égve marad, és az indító
nyomógomb jelzőlámpa
(borostyánsárga) tovább villog;
automatikus sebességváltó:
amikor a fokozatválasztó kar üres (N)
helyzetben áll, a
jelzőlámpa (zöld)
és az indítógomb jelzőlámpa (zöld) nem
világít.
MEGJEGYZÉS Akár hideg, akár meleg
a motor, az indítást a gázpedál
használata nélkül végezze.
MEGJEGYZÉS Ha a motor nem indul
elsőre, tanulmányozza a "Túlszívatott
motor vészindítása" bekezdést. Ha a
motor továbbra sem indul, lépjen
kapcsolatba egy Fiat
márkakereskedéssel.
Motorindítás funkció lemerült kulcs
elemnél
Amikor úgy indítja a motort, hogy a
távirányítót a motorindító
nyomógombhoz tartja a kulcs elemének
(4. ábra)05020106-12A-001
12
JÁRMŰVÉNEK MEGISMERÉSE
Page 15 of 230

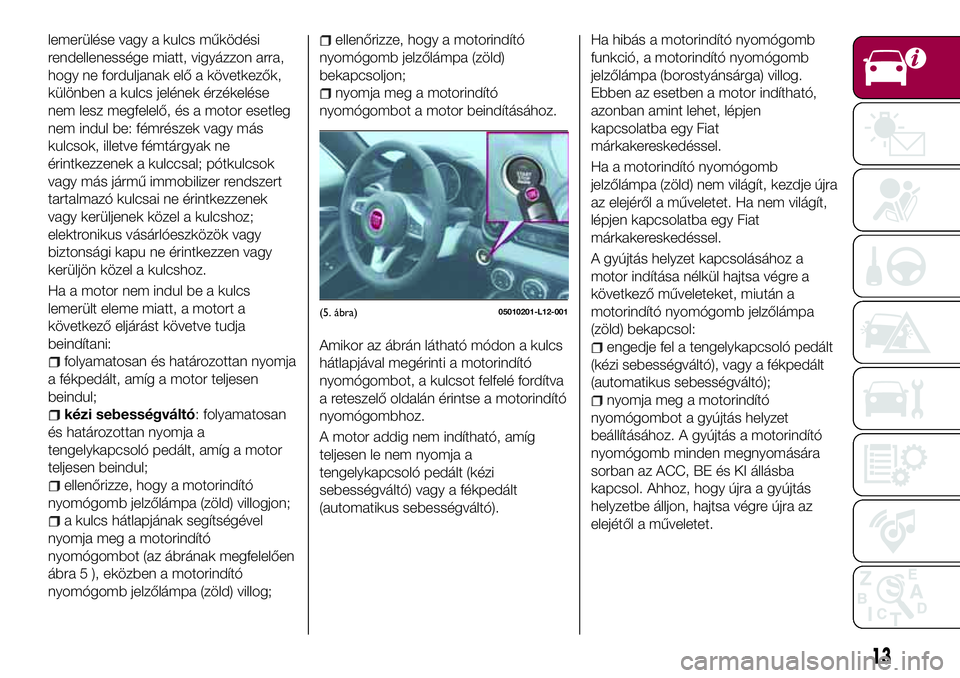

lemerülése vagy a kulcs működési
rendellenessége miatt, vigyázzon arra,
hogy ne forduljanak elő a következők,
különben a kulcs jelének érzékelése
nem lesz megfelelő, és a motor esetleg
nem indul be: fémrészek vagy más
kulcsok, illetve fémtárgyak ne
érintkezzenek a kulccsal; pótkulcsok
vagy más jármű immobilizer rendszert
tartalmazó kulcsai ne érintkezzenek
vagy kerüljenek közel a kulcshoz;
elektronikus vásárlóeszközök vagy
biztonsági kapu ne érintkezzen vagy
kerüljön közel a kulcshoz.
Ha a motor nem indul be a kulcs
lemerült eleme miatt, a motort a
következő eljárást követve tudja
beindítani:
folyamatosan és határozottan nyomja
a fékpedált, amíg a motor teljesen
beindul;
kézi sebességváltó: folyamatosan
és határozottan nyomja a
tengelykapcsoló pedált, amíg a motor
teljesen beindul;
ellenőrizze, hogy a motorindító
nyomógomb jelzőlámpa (zöld) villogjon;
a kulcs hátlapjának segítségével
nyomja meg a motorindító
nyomógombot (az ábrának megfelelően
ábra 5 ), eközben a motorindító
nyomógomb jelzőlámpa (zöld) villog;
ellenőrizze, hogy a motorindító
nyomógomb jelzőlámpa (zöld)
bekapcsoljon;
nyomja meg a motorindító
nyomógombot a motor beindításához.
Amikor az ábrán látható módon a kulcs
hátlapjával megérinti a motorindító
nyomógombot, a kulcsot felfelé fordítva
a reteszelő oldalán érintse a motorindító
nyomógombhoz.
A motor addig nem indítható, amíg
teljesen le nem nyomja a
tengelykapcsoló pedált (kézi
sebességváltó) vagy a fékpedált
(automatikus sebességváltó).Ha hibás a motorindító nyomógomb
funkció, a motorindító nyomógomb
jelzőlámpa (borostyánsárga) villog.
Ebben az esetben a motor indítható,
azonban amint lehet, lépjen
kapcsolatba egy Fiat
márkakereskedéssel.
Ha a motorindító nyomógomb
jelzőlámpa (zöld) nem világít, kezdje újra
az elejéről a műveletet. Ha nem világít,
lépjen kapcsolatba egy Fiat
márkakereskedéssel.
A gyújtás helyzet kapcsolásához a
motor indítása nélkül hajtsa végre a
következő műveleteket, miután a
motorindító nyomógomb jelzőlámpa
(zöld) bekapcsol:
engedje fel a tengelykapcsoló pedált
(kézi sebességváltó), vagy a fékpedált
(automatikus sebességváltó);
nyomja meg a motorindító
nyomógombot a gyújtás helyzet
beállításához. A gyújtás a motorindító
nyomógomb minden megnyomására
sorban az ACC, BE és KI állásba
kapcsol. Ahhoz, hogy újra a gyújtás
helyzetbe álljon, hajtsa végre újra az
elejétől a műveletet.
(5. ábra)05010201-L12-001
13
Page 16 of 230

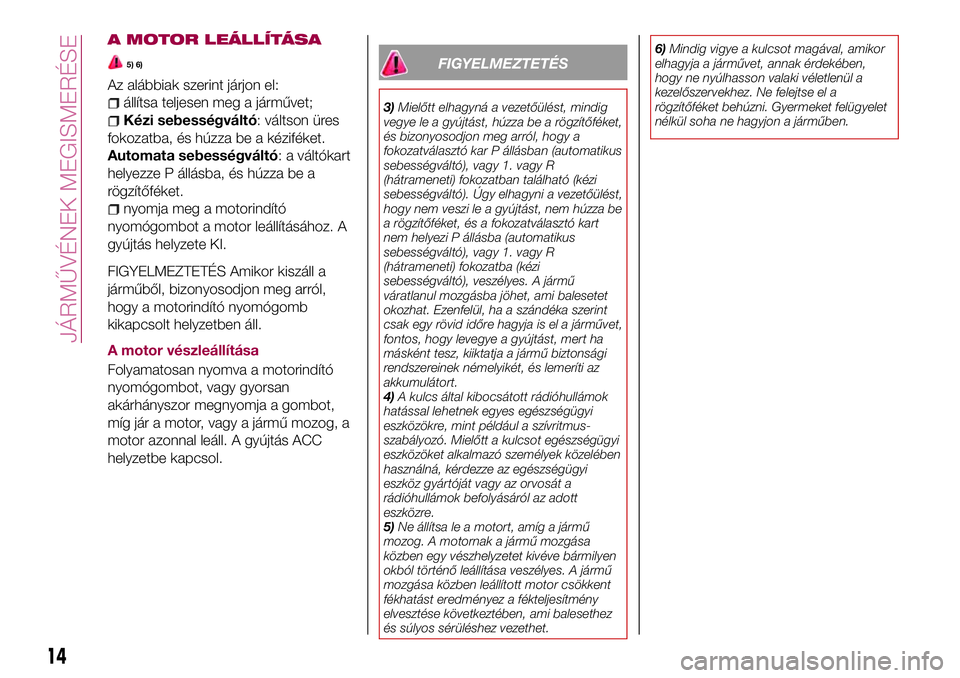

A MOTOR LEÁLLÍTÁSA
5) 6)
Az alábbiak szerint járjon el:
állítsa teljesen meg a járművet;
Kézi sebességváltó: váltson üres
fokozatba, és húzza be a kéziféket.
Automata sebességváltó: a váltókart
helyezze P állásba, és húzza be a
rögzítőféket.
nyomja meg a motorindító
nyomógombot a motor leállításához. A
gyújtás helyzete KI.
FIGYELMEZTETÉS Amikor kiszáll a
járműből, bizonyosodjon meg arról,
hogy a motorindító nyomógomb
kikapcsolt helyzetben áll.
A motor vészleállítása
Folyamatosan nyomva a motorindító
nyomógombot, vagy gyorsan
akárhányszor megnyomja a gombot,
míg jár a motor, vagy a jármű mozog, a
motor azonnal leáll. A gyújtás ACC
helyzetbe kapcsol.
FIGYELMEZTETÉS
3)Mielőtt elhagyná a vezetőülést, mindig
vegye le a gyújtást, húzza be a rögzítőféket,
és bizonyosodjon meg arról, hogy a
fokozatválasztó kar P állásban (automatikus
sebességváltó), vagy 1. vagy R
(hátrameneti) fokozatban található (kézi
sebességváltó). Úgy elhagyni a vezetőülést,
hogy nem veszi le a gyújtást, nem húzza be
a rögzítőféket, és a fokozatválasztó kart
nem helyezi P állásba (automatikus
sebességváltó), vagy 1. vagy R
(hátrameneti) fokozatba (kézi
sebességváltó), veszélyes. A jármű
váratlanul mozgásba jöhet, ami balesetet
okozhat. Ezenfelül, ha a szándéka szerint
csak egy rövid időre hagyja is el a járművet,
fontos, hogy levegye a gyújtást, mert ha
másként tesz, kiiktatja a jármű biztonsági
rendszereinek némelyikét, és lemeríti az
akkumulátort.
4)A kulcs által kibocsátott rádióhullámok
hatással lehetnek egyes egészségügyi
eszközökre, mint például a szívritmus-
szabályozó. Mielőtt a kulcsot egészségügyi
eszközöket alkalmazó személyek közelében
használná, kérdezze az egészségügyi
eszköz gyártóját vagy az orvosát a
rádióhullámok befolyásáról az adott
eszközre.
5)Ne állítsa le a motort, amíg a jármű
mozog. A motornak a jármű mozgása
közben egy vészhelyzetet kivéve bármilyen
okból történő leállítása veszélyes. A jármű
mozgása közben leállított motor csökkent
fékhatást eredményez a fékteljesítmény
elvesztése következtében, ami balesethez
és súlyos sérüléshez vezethet.6)Mindig vigye a kulcsot magával, amikor
elhagyja a járművet, annak érdekében,
hogy ne nyúlhasson valaki véletlenül a
kezelőszervekhez. Ne felejtse el a
rögzítőféket behúzni. Gyermeket felügyelet
nélkül soha ne hagyjon a járműben.
14
JÁRMŰVÉNEK MEGISMERÉSE
Page 17 of 230

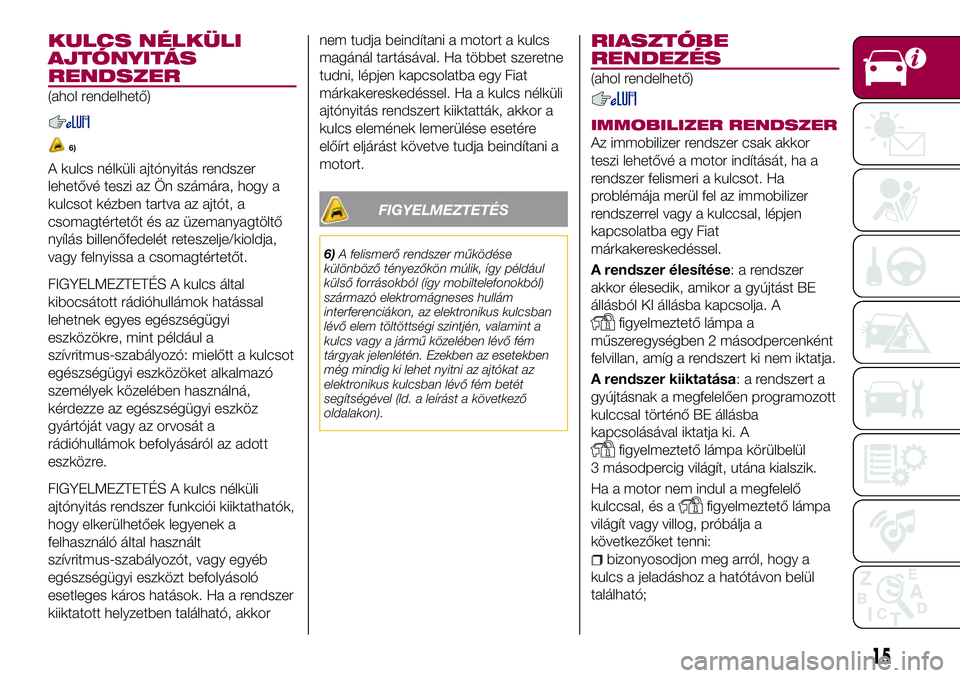

KULCS NÉLKÜLI
AJTÓNYITÁS
RENDSZER
(ahol rendelhető)
6)
A kulcs nélküli ajtónyitás rendszer
lehetővé teszi az Ön számára, hogy a
kulcsot kézben tartva az ajtót, a
csomagtértetőt és az üzemanyagtöltő
nyílás billenőfedelét reteszelje/kioldja,
vagy felnyissa a csomagtértetőt.
FIGYELMEZTETÉS A kulcs által
kibocsátott rádióhullámok hatással
lehetnek egyes egészségügyi
eszközökre, mint például a
szívritmus-szabályozó: mielőtt a kulcsot
egészségügyi eszközöket alkalmazó
személyek közelében használná,
kérdezze az egészségügyi eszköz
gyártóját vagy az orvosát a
rádióhullámok befolyásáról az adott
eszközre.
FIGYELMEZTETÉS A kulcs nélküli
ajtónyitás rendszer funkciói kiiktathatók,
hogy elkerülhetőek legyenek a
felhasználó által használt
szívritmus-szabályozót, vagy egyéb
egészségügyi eszközt befolyásoló
esetleges káros hatások. Ha a rendszer
kiiktatott helyzetben található, akkornem tudja beindítani a motort a kulcs
magánál tartásával. Ha többet szeretne
tudni, lépjen kapcsolatba egy Fiat
márkakereskedéssel. Ha a kulcs nélküli
ajtónyitás rendszert kiiktatták, akkor a
kulcs elemének lemerülése esetére
előírt eljárást követve tudja beindítani a
motort.
FIGYELMEZTETÉS
6)A felismerő rendszer működése
különböző tényezőkön múlik, így például
külső forrásokból (így mobiltelefonokból)
származó elektromágneses hullám
interferenciákon, az elektronikus kulcsban
lévő elem töltöttségi szintjén, valamint a
kulcs vagy a jármű közelében lévő fém
tárgyak jelenlétén. Ezekben az esetekben
még mindig ki lehet nyitni az ajtókat az
elektronikus kulcsban lévő fém betét
segítségével (ld. a leírást a következő
oldalakon).
RIASZTÓBE
RENDEZÉS
(ahol rendelhető)
IMMOBILIZER RENDSZER
Az immobilizer rendszer csak akkor
teszi lehetővé a motor indítását, ha a
rendszer felismeri a kulcsot. Ha
problémája merül fel az immobilizer
rendszerrel vagy a kulccsal, lépjen
kapcsolatba egy Fiat
márkakereskedéssel.
A rendszer élesítése: a rendszer
akkor élesedik, amikor a gyújtást BE
állásból KI állásba kapcsolja. A
figyelmeztető lámpa a
műszeregységben 2 másodpercenként
felvillan, amíg a rendszert ki nem iktatja.
A rendszer kiiktatása: a rendszert a
gyújtásnak a megfelelően programozott
kulccsal történő BE állásba
kapcsolásával iktatja ki. A
figyelmeztető lámpa körülbelül
3 másodpercig világít, utána kialszik.
Ha a motor nem indul a megfelelő
kulccsal, és a
figyelmeztető lámpa
világít vagy villog, próbálja a
következőket tenni:
bizonyosodjon meg arról, hogy a
kulcs a jeladáshoz a hatótávon belül
található;
15
Page 18 of 230
vegye le a gyújtást, majd indítsa újra
a motort. Ha a motor 3 vagy több
próbálkozás után nem indul be, lépjen
kapcsolatba egy Fiat
márkakereskedéssel.
Ha a
figyelmeztető lámpa vezetés
közben folyamatosan villog, ne állítsa le
a motort. Lépjen kapcsolatba egy Fiat
márkakereskedéssel, és ellenőriztesse.
Ha leállítja a motort, miközben a
figyelmeztető lámpa villog, nem tudja
azt újraindítani.

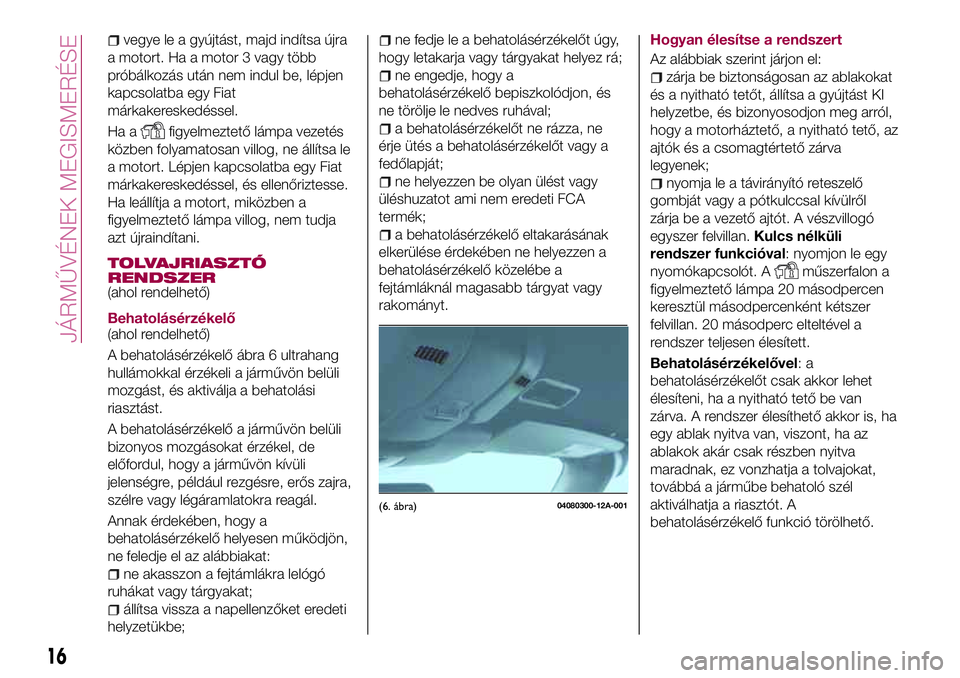

TOLVAJRIASZTÓ
RENDSZER
(ahol rendelhető)
Behatolásérzékelő
(ahol rendelhető)
A behatolásérzékelő ábra 6 ultrahang
hullámokkal érzékeli a járművön belüli
mozgást, és aktiválja a behatolási
riasztást.
A behatolásérzékelő a járművön belüli
bizonyos mozgásokat érzékel, de
előfordul, hogy a járművön kívüli
jelenségre, például rezgésre, erős zajra,
szélre vagy légáramlatokra reagál.
Annak érdekében, hogy a
behatolásérzékelő helyesen működjön,
ne feledje el az alábbiakat:
ne akasszon a fejtámlákra lelógó
ruhákat vagy tárgyakat;
állítsa vissza a napellenzőket eredeti
helyzetükbe;
ne fedje le a behatolásérzékelőt úgy,
hogy letakarja vagy tárgyakat helyez rá;
ne engedje, hogy a
behatolásérzékelő bepiszkolódjon, és
ne törölje le nedves ruhával;
a behatolásérzékelőt ne rázza, ne
érje ütés a behatolásérzékelőt vagy a
fedőlapját;
ne helyezzen be olyan ülést vagy
üléshuzatot ami nem eredeti FCA
termék;
a behatolásérzékelő eltakarásának
elkerülése érdekében ne helyezzen a
behatolásérzékelő közelébe a
fejtámláknál magasabb tárgyat vagy
rakományt.Hogyan élesítse a rendszert
Az alábbiak szerint járjon el:
zárja be biztonságosan az ablakokat
és a nyitható tetőt, állítsa a gyújtást KI
helyzetbe, és bizonyosodjon meg arról,
hogy a motorháztető, a nyitható tető, az
ajtók és a csomagtértető zárva
legyenek;
nyomja le a távirányító reteszelő
gombját vagy a pótkulccsal kívülről
zárja be a vezető ajtót. A vészvillogó
egyszer felvillan.Kulcs nélküli
rendszer funkcióval: nyomjon le egy
nyomókapcsolót. A
műszerfalon a
figyelmeztető lámpa 20 másodpercen
keresztül másodpercenként kétszer
felvillan. 20 másodperc elteltével a
rendszer teljesen élesített.
Behatolásérzékelővel:a
behatolásérzékelőt csak akkor lehet
élesíteni, ha a nyitható tető be van
zárva. A rendszer élesíthető akkor is, ha
egy ablak nyitva van, viszont, ha az
ablakok akár csak részben nyitva
maradnak, ez vonzhatja a tolvajokat,
továbbá a járműbe behatoló szél
aktiválhatja a riasztót. A
behatolásérzékelő funkció törölhető.
(6. ábra)04080300-12A-001
16
JÁRMŰVÉNEK MEGISMERÉSE
Page 19 of 230

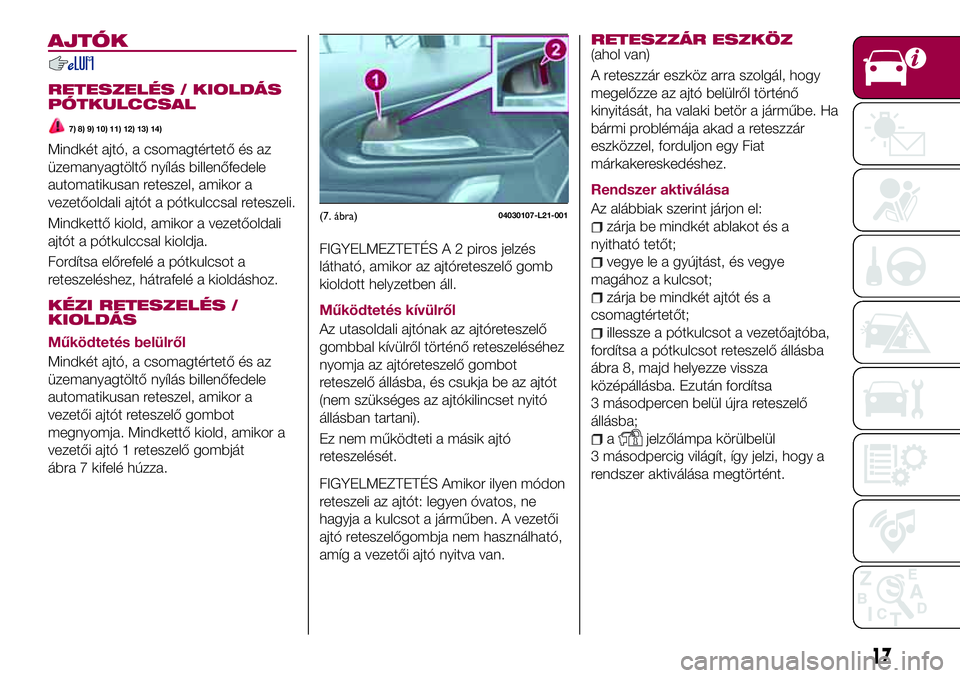

AJTÓK
RETESZELÉS / KIOLDÁS
PÓTKULCCSAL
7) 8) 9) 10) 11) 12) 13) 14)
Mindkét ajtó, a csomagtértető és az
üzemanyagtöltő nyílás billenőfedele
automatikusan reteszel, amikor a
vezetőoldali ajtót a pótkulccsal reteszeli.
Mindkettő kiold, amikor a vezetőoldali
ajtót a pótkulccsal kioldja.
Fordítsa előrefelé a pótkulcsot a
reteszeléshez, hátrafelé a kioldáshoz.
KÉZI RETESZELÉS /
KIOLDÁS
Működtetés belülről
Mindkét ajtó, a csomagtértető és az
üzemanyagtöltő nyílás billenőfedele
automatikusan reteszel, amikor a
vezetői ajtót reteszelő gombot
megnyomja. Mindkettő kiold, amikor a
vezetői ajtó 1 reteszelő gombját
ábra 7 kifelé húzza.
FIGYELMEZTETÉS A 2 piros jelzés
látható, amikor az ajtóreteszelő gomb
kioldott helyzetben áll.
Működtetés kívülről
Az utasoldali ajtónak az ajtóreteszelő
gombbal kívülről történő reteszeléséhez
nyomja az ajtóreteszelő gombot
reteszelő állásba, és csukja be az ajtót
(nem szükséges az ajtókilincset nyitó
állásban tartani).
Ez nem működteti a másik ajtó
reteszelését.
FIGYELMEZTETÉS Amikor ilyen módon
reteszeli az ajtót: legyen óvatos, ne
hagyja a kulcsot a járműben. A vezetői
ajtó reteszelőgombja nem használható,
amíg a vezetői ajtó nyitva van.RETESZZÁR ESZKÖZ
(ahol van)
A reteszzár eszköz arra szolgál, hogy
megelőzze az ajtó belülről történő
kinyitását, ha valaki betör a járműbe. Ha
bármi problémája akad a reteszzár
eszközzel, forduljon egy Fiat
márkakereskedéshez.
Rendszer aktiválása
Az alábbiak szerint járjon el:
zárja be mindkét ablakot és a
nyitható tetőt;
vegye le a gyújtást, és vegye
magához a kulcsot;
zárja be mindkét ajtót és a
csomagtértetőt;
illessze a pótkulcsot a vezetőajtóba,
fordítsa a pótkulcsot reteszelő állásba
ábra 8, majd helyezze vissza
középállásba. Ezután fordítsa
3 másodpercen belül újra reteszelő
állásba;
ajelzőlámpa körülbelül
3 másodpercig világít, így jelzi, hogy a
rendszer aktiválása megtörtént.
(7. ábra)04030107-L21-001
17
Page 20 of 230

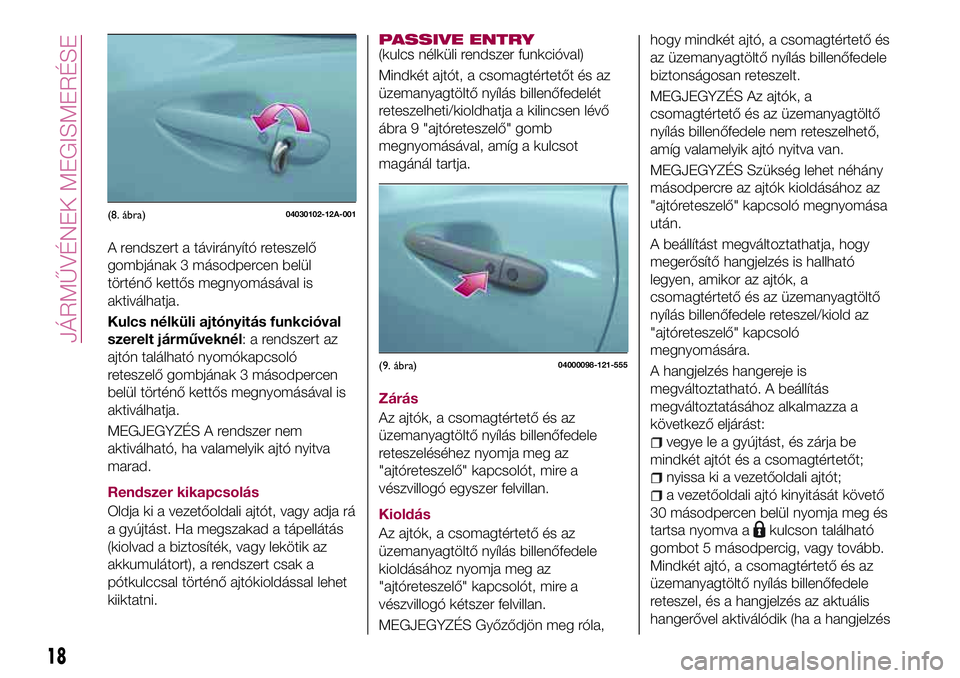

A rendszert a távirányító reteszelő
gombjának 3 másodpercen belül
történő kettős megnyomásával is
aktiválhatja.
Kulcs nélküli ajtónyitás funkcióval
szerelt járműveknél: a rendszert az
ajtón található nyomókapcsoló
reteszelő gombjának 3 másodpercen
belül történő kettős megnyomásával is
aktiválhatja.
MEGJEGYZÉS A rendszer nem
aktiválható, ha valamelyik ajtó nyitva
marad.
Rendszer kikapcsolás
Oldja ki a vezetőoldali ajtót, vagy adja rá
a gyújtást. Ha megszakad a tápellátás
(kiolvad a biztosíték, vagy lekötik az
akkumulátort), a rendszert csak a
pótkulccsal történő ajtókioldással lehet
kiiktatni.
PASSIVE ENTRY(kulcs nélküli rendszer funkcióval)
Mindkét ajtót, a csomagtértetőt és az
üzemanyagtöltő nyílás billenőfedelét
reteszelheti/kioldhatja a kilincsen lévő
ábra 9 "ajtóreteszelő" gomb
megnyomásával, amíg a kulcsot
magánál tartja.
Zárás
Az ajtók, a csomagtértető és az
üzemanyagtöltő nyílás billenőfedele
reteszeléséhez nyomja meg az
"ajtóreteszelő" kapcsolót, mire a
vészvillogó egyszer felvillan.
Kioldás
Az ajtók, a csomagtértető és az
üzemanyagtöltő nyílás billenőfedele
kioldásához nyomja meg az
"ajtóreteszelő" kapcsolót, mire a
vészvillogó kétszer felvillan.
MEGJEGYZÉS Győződjön meg róla,hogy mindkét ajtó, a csomagtértető és
az üzemanyagtöltő nyílás billenőfedele
biztonságosan reteszelt.
MEGJEGYZÉS Az ajtók, a
csomagtértető és az üzemanyagtöltő
nyílás billenőfedele nem reteszelhető,
amíg valamelyik ajtó nyitva van.
MEGJEGYZÉS Szükség lehet néhány
másodpercre az ajtók kioldásához az
"ajtóreteszelő" kapcsoló megnyomása
után.
A beállítást megváltoztathatja, hogy
megerősítő hangjelzés is hallható
legyen, amikor az ajtók, a
csomagtértető és az üzemanyagtöltő
nyílás billenőfedele reteszel/kiold az
"ajtóreteszelő" kapcsoló
megnyomására.
A hangjelzés hangereje is
megváltoztatható. A beállítás
megváltoztatásához alkalmazza a
következő eljárást:
vegye le a gyújtást, és zárja be
mindkét ajtót és a csomagtértetőt;
nyissa ki a vezetőoldali ajtót;
a vezetőoldali ajtó kinyitását követő
30 másodpercen belül nyomja meg és
tartsa nyomva a
kulcson található
gombot 5 másodpercig, vagy tovább.
Mindkét ajtó, a csomagtértető és az
üzemanyagtöltő nyílás billenőfedele
reteszel, és a hangjelzés az aktuális
hangerővel aktiválódik (ha a hangjelzés
(8. ábra)04030102-12A-001
(9. ábra)04000098-121-555
18
JÁRMŰVÉNEK MEGISMERÉSE
