FIAT 124 SPIDER 2018 Kezelési és karbantartási útmutató (in Hungarian)
Manufacturer: FIAT, Model Year: 2018, Model line: 124 SPIDER, Model: FIAT 124 SPIDER 2018Pages: 230, PDF Size: 3.28 MB
Page 31 of 230

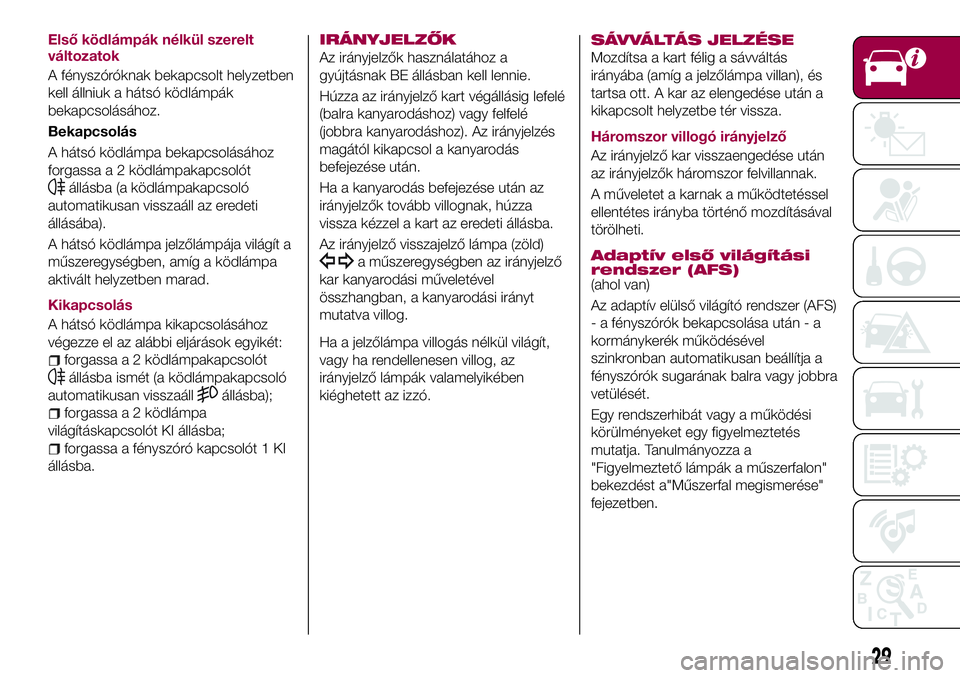

Első ködlámpák nélkül szerelt
változatok
A fényszóróknak bekapcsolt helyzetben
kell állniuk a hátsó ködlámpák
bekapcsolásához.
Bekapcsolás
A hátsó ködlámpa bekapcsolásához
forgassa a 2 ködlámpakapcsolót
állásba (a ködlámpakapcsoló
automatikusan visszaáll az eredeti
állásába).
A hátsó ködlámpa jelzőlámpája világít a
műszeregységben, amíg a ködlámpa
aktivált helyzetben marad.
Kikapcsolás
A hátsó ködlámpa kikapcsolásához
végezze el az alábbi eljárások egyikét:
forgassa a 2 ködlámpakapcsolót
állásba ismét (a ködlámpakapcsoló
automatikusan visszaáll
állásba);
forgassa a 2 ködlámpa
világításkapcsolót KI állásba;
forgassa a fényszóró kapcsolót 1 KI
állásba.
IRÁNYJELZŐK
Az irányjelzők használatához a
gyújtásnak BE állásban kell lennie.
Húzza az irányjelző kart végállásig lefelé
(balra kanyarodáshoz) vagy felfelé
(jobbra kanyarodáshoz). Az irányjelzés
magától kikapcsol a kanyarodás
befejezése után.
Ha a kanyarodás befejezése után az
irányjelzők tovább villognak, húzza
vissza kézzel a kart az eredeti állásba.
Az irányjelző visszajelző lámpa (zöld)
a műszeregységben az irányjelző
kar kanyarodási műveletével
összhangban, a kanyarodási irányt
mutatva villog.
Ha a jelzőlámpa villogás nélkül világít,
vagy ha rendellenesen villog, az
irányjelző lámpák valamelyikében
kiéghetett az izzó.SÁVVÁLTÁS JELZÉSE
Mozdítsa a kart félig a sávváltás
irányába (amíg a jelzőlámpa villan), és
tartsa ott. A kar az elengedése után a
kikapcsolt helyzetbe tér vissza.
Háromszor villogó irányjelző
Az irányjelző kar visszaengedése után
az irányjelzők háromszor felvillannak.
A műveletet a karnak a működtetéssel
ellentétes irányba történő mozdításával
törölheti.
Adaptív első világítási
rendszer (AFS)
(ahol van)
Az adaptív elülső világító rendszer (AFS)
- a fényszórók bekapcsolása után - a
kormánykerék működésével
szinkronban automatikusan beállítja a
fényszórók sugarának balra vagy jobbra
vetülését.
Egy rendszerhibát vagy a működési
körülményeket egy figyelmeztetés
mutatja. Tanulmányozza a
"Figyelmeztető lámpák a műszerfalon"
bekezdést a"Műszerfal megismerése"
fejezetben.
29
Page 32 of 230

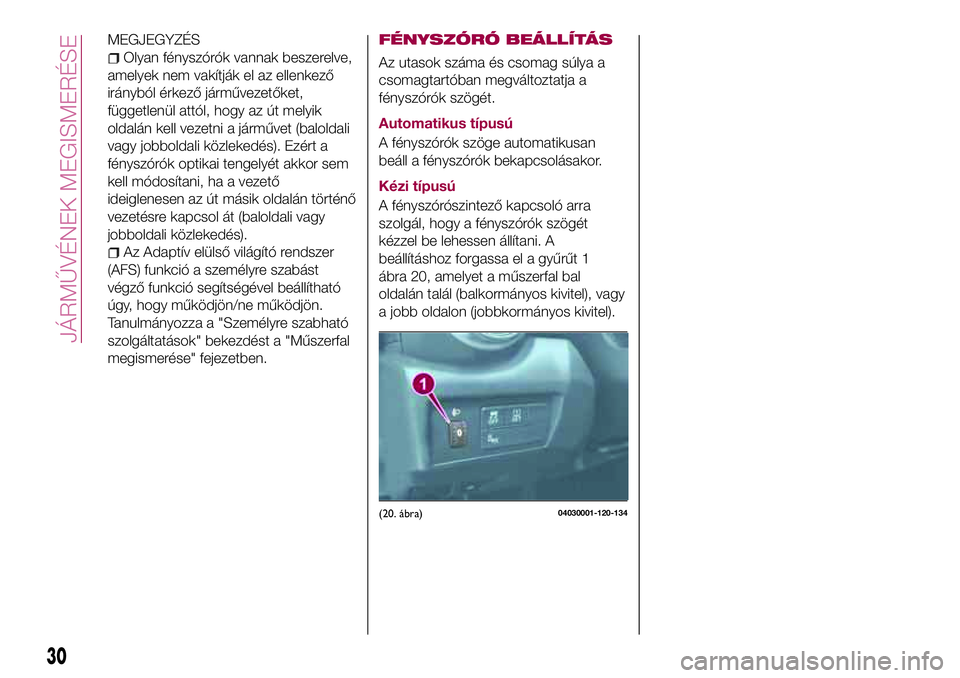

MEGJEGYZÉS
Olyan fényszórók vannak beszerelve,
amelyek nem vakítják el az ellenkező
irányból érkező járművezetőket,
függetlenül attól, hogy az út melyik
oldalán kell vezetni a járművet (baloldali
vagy jobboldali közlekedés). Ezért a
fényszórók optikai tengelyét akkor sem
kell módosítani, ha a vezető
ideiglenesen az út másik oldalán történő
vezetésre kapcsol át (baloldali vagy
jobboldali közlekedés).
Az Adaptív elülső világító rendszer
(AFS) funkció a személyre szabást
végző funkció segítségével beállítható
úgy, hogy működjön/ne működjön.
Tanulmányozza a "Személyre szabható
szolgáltatások" bekezdést a "Műszerfal
megismerése" fejezetben.
FÉNYSZÓRÓ BEÁLLÍTÁS
Az utasok száma és csomag súlya a
csomagtartóban megváltoztatja a
fényszórók szögét.
Automatikus típusú
A fényszórók szöge automatikusan
beáll a fényszórók bekapcsolásakor.
Kézi típusú
A fényszórószintező kapcsoló arra
szolgál, hogy a fényszórók szögét
kézzel be lehessen állítani. A
beállításhoz forgassa el a gyűrűt 1
ábra 20, amelyet a műszerfal bal
oldalán talál (balkormányos kivitel), vagy
a jobb oldalon (jobbkormányos kivitel).
(20. ábra)04030001-120-134
30
JÁRMŰVÉNEK MEGISMERÉSE
Page 33 of 230

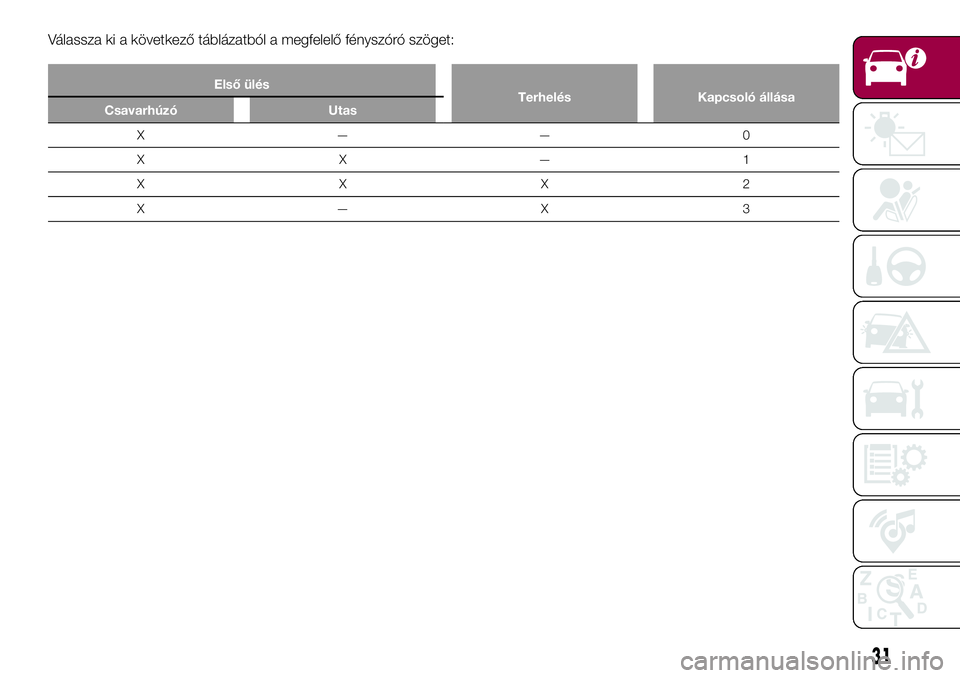

Válassza ki a következő táblázatból a megfelelő fényszóró szöget:
Első ülés
Terhelés Kapcsoló állása
Csavarhúzó Utas
X——0
XX—1
XXX2
X—X 3
31
Page 34 of 230

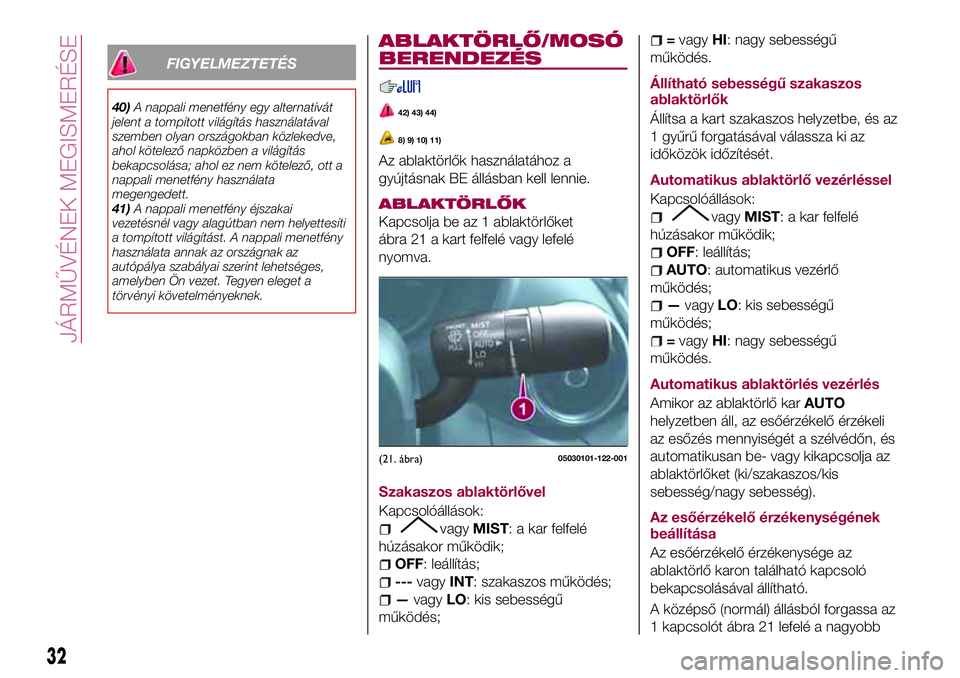

FIGYELMEZTETÉS
40)A nappali menetfény egy alternatívát
jelent a tompított világítás használatával
szemben olyan országokban közlekedve,
ahol kötelező napközben a világítás
bekapcsolása; ahol ez nem kötelező, ott a
nappali menetfény használata
megengedett.
41)A nappali menetfény éjszakai
vezetésnél vagy alagútban nem helyettesíti
a tompított világítást. A nappali menetfény
használata annak az országnak az
autópálya szabályai szerint lehetséges,
amelyben Ön vezet. Tegyen eleget a
törvényi követelményeknek.
ABLAKTÖRLŐ/MOSÓ
BERENDEZÉS
42) 43) 44)
8) 9) 10) 11)
Az ablaktörlők használatához a
gyújtásnak BE állásban kell lennie.
ABLAKTÖRLŐK
Kapcsolja be az 1 ablaktörlőket
ábra 21 a kart felfelé vagy lefelé
nyomva.
Szakaszos ablaktörlővel
Kapcsolóállások:
vagyMIST: a kar felfelé
húzásakor működik;
OFF: leállítás;
---vagyINT: szakaszos működés;
—vagyLO: kis sebességű
működés;
=vagyHI: nagy sebességű
működés.
Állítható sebességű szakaszos
ablaktörlők
Állítsa a kart szakaszos helyzetbe, és az
1 gyűrű forgatásával válassza ki az
időközök időzítését.
Automatikus ablaktörlő vezérléssel
Kapcsolóállások:
vagyMIST: a kar felfelé
húzásakor működik;
OFF: leállítás;
AUTO: automatikus vezérlő
működés;
—vagyLO: kis sebességű
működés;
=vagyHI: nagy sebességű
működés.
Automatikus ablaktörlés vezérlés
Amikor az ablaktörlő karAUTO
helyzetben áll, az esőérzékelő érzékeli
az esőzés mennyiségét a szélvédőn, és
automatikusan be- vagy kikapcsolja az
ablaktörlőket (ki/szakaszos/kis
sebesség/nagy sebesség).
Az esőérzékelő érzékenységének
beállítása
Az esőérzékelő érzékenysége az
ablaktörlő karon található kapcsoló
bekapcsolásával állítható.
A középső (normál) állásból forgassa az
1 kapcsolót ábra 21 lefelé a nagyobb
(21. ábra)05030101-122-001
32
JÁRMŰVÉNEK MEGISMERÉSE
Page 35 of 230

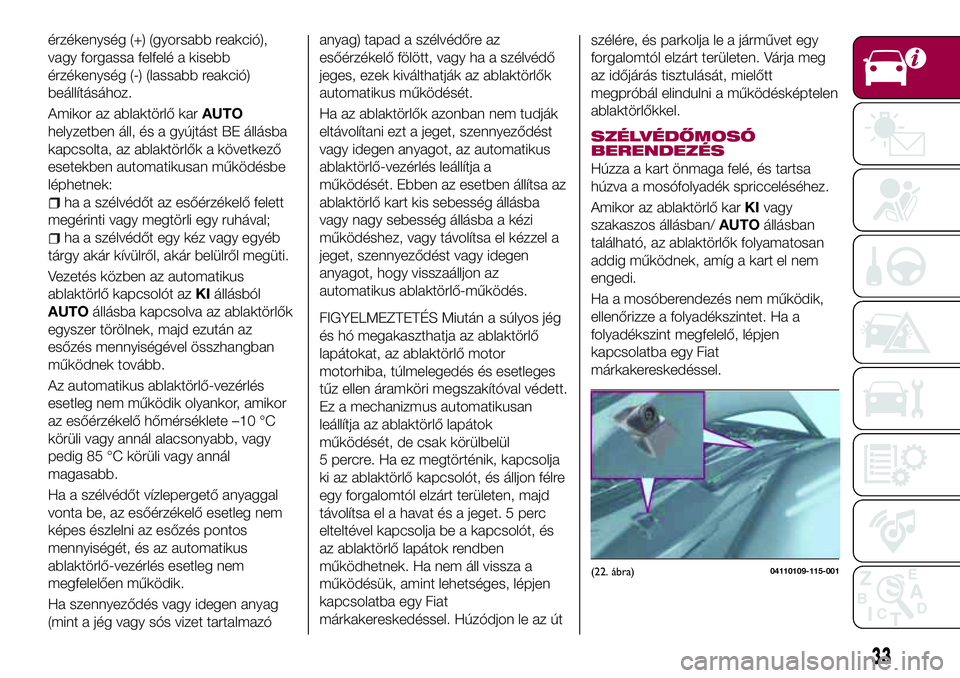

érzékenység (+) (gyorsabb reakció),
vagy forgassa felfelé a kisebb
érzékenység (-) (lassabb reakció)
beállításához.
Amikor az ablaktörlő karAUTO
helyzetben áll, és a gyújtást BE állásba
kapcsolta, az ablaktörlők a következő
esetekben automatikusan működésbe
léphetnek:
ha a szélvédőt az esőérzékelő felett
megérinti vagy megtörli egy ruhával;
ha a szélvédőt egy kéz vagy egyéb
tárgy akár kívülről, akár belülről megüti.
Vezetés közben az automatikus
ablaktörlő kapcsolót azKIállásból
AUTOállásba kapcsolva az ablaktörlők
egyszer törölnek, majd ezután az
esőzés mennyiségével összhangban
működnek tovább.
Az automatikus ablaktörlő-vezérlés
esetleg nem működik olyankor, amikor
az esőérzékelő hőmérséklete –10 °C
körüli vagy annál alacsonyabb, vagy
pedig 85 °C körüli vagy annál
magasabb.
Ha a szélvédőt vízlepergető anyaggal
vonta be, az esőérzékelő esetleg nem
képes észlelni az esőzés pontos
mennyiségét, és az automatikus
ablaktörlő-vezérlés esetleg nem
megfelelően működik.
Ha szennyeződés vagy idegen anyag
(mint a jég vagy sós vizet tartalmazóanyag) tapad a szélvédőre az
esőérzékelő fölött, vagy ha a szélvédő
jeges, ezek kiválthatják az ablaktörlők
automatikus működését.
Ha az ablaktörlők azonban nem tudják
eltávolítani ezt a jeget, szennyeződést
vagy idegen anyagot, az automatikus
ablaktörlő-vezérlés leállítja a
működését. Ebben az esetben állítsa az
ablaktörlő kart kis sebesség állásba
vagy nagy sebesség állásba a kézi
működéshez, vagy távolítsa el kézzel a
jeget, szennyeződést vagy idegen
anyagot, hogy visszaálljon az
automatikus ablaktörlő-működés.
FIGYELMEZTETÉS Miután a súlyos jég
és hó megakaszthatja az ablaktörlő
lapátokat, az ablaktörlő motor
motorhiba, túlmelegedés és esetleges
tűz ellen áramköri megszakítóval védett.
Ez a mechanizmus automatikusan
leállítja az ablaktörlő lapátok
működését, de csak körülbelül
5 percre. Ha ez megtörténik, kapcsolja
ki az ablaktörlő kapcsolót, és álljon félre
egy forgalomtól elzárt területen, majd
távolítsa el a havat és a jeget. 5 perc
elteltével kapcsolja be a kapcsolót, és
az ablaktörlő lapátok rendben
működhetnek. Ha nem áll vissza a
működésük, amint lehetséges, lépjen
kapcsolatba egy Fiat
márkakereskedéssel. Húzódjon le az útszélére, és parkolja le a járművet egy
forgalomtól elzárt területen. Várja meg
az időjárás tisztulását, mielőtt
megpróbál elindulni a működésképtelen
ablaktörlőkkel.
SZÉLVÉDŐMOSÓ
BERENDEZÉS
Húzza a kart önmaga felé, és tartsa
húzva a mosófolyadék spricceléséhez.
Amikor az ablaktörlő karKIvagy
szakaszos állásban/AUTOállásban
található, az ablaktörlők folyamatosan
addig működnek, amíg a kart el nem
engedi.
Ha a mosóberendezés nem működik,
ellenőrizze a folyadékszintet. Ha a
folyadékszint megfelelő, lépjen
kapcsolatba egy Fiat
márkakereskedéssel.
(22. ábra)04110109-115-001
33
Page 36 of 230

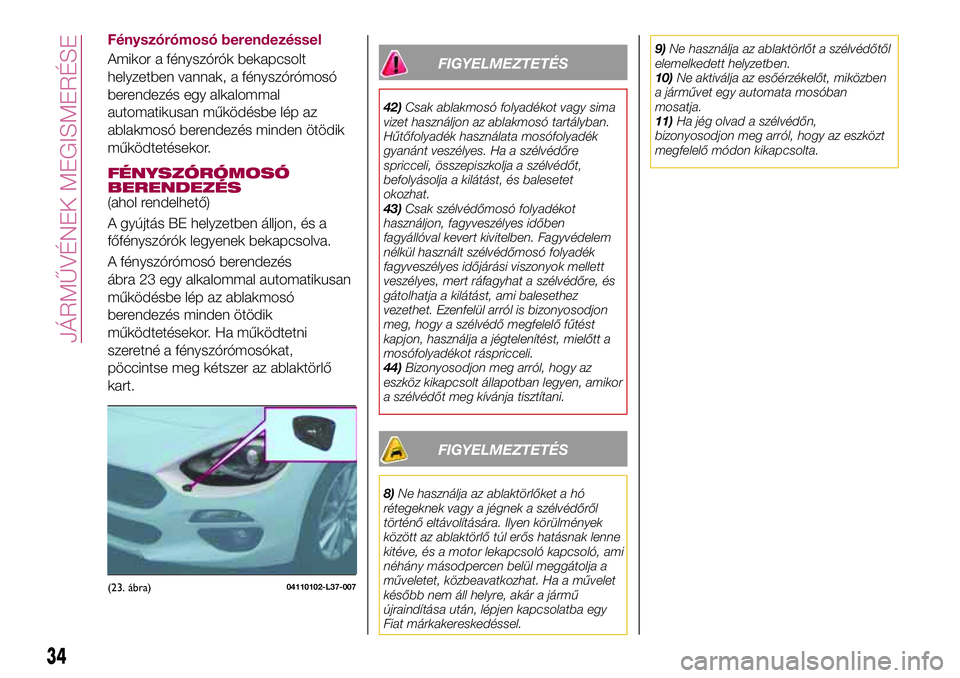

Fényszórómosó berendezéssel
Amikor a fényszórók bekapcsolt
helyzetben vannak, a fényszórómosó
berendezés egy alkalommal
automatikusan működésbe lép az
ablakmosó berendezés minden ötödik
működtetésekor.
FÉNYSZÓRÓMOSÓ
BERENDEZÉS
(ahol rendelhető)
A gyújtás BE helyzetben álljon, és a
főfényszórók legyenek bekapcsolva.
A fényszórómosó berendezés
ábra 23 egy alkalommal automatikusan
működésbe lép az ablakmosó
berendezés minden ötödik
működtetésekor. Ha működtetni
szeretné a fényszórómosókat,
pöccintse meg kétszer az ablaktörlő
kart.
FIGYELMEZTETÉS
42)Csak ablakmosó folyadékot vagy sima
vizet használjon az ablakmosó tartályban.
Hűtőfolyadék használata mosófolyadék
gyanánt veszélyes. Ha a szélvédőre
spricceli, összepiszkolja a szélvédőt,
befolyásolja a kilátást, és balesetet
okozhat.
43)Csak szélvédőmosó folyadékot
használjon, fagyveszélyes időben
fagyállóval kevert kivitelben. Fagyvédelem
nélkül használt szélvédőmosó folyadék
fagyveszélyes időjárási viszonyok mellett
veszélyes, mert ráfagyhat a szélvédőre, és
gátolhatja a kilátást, ami balesethez
vezethet. Ezenfelül arról is bizonyosodjon
meg, hogy a szélvédő megfelelő fűtést
kapjon, használja a jégtelenítést, mielőtt a
mosófolyadékot ráspricceli.
44)Bizonyosodjon meg arról, hogy az
eszköz kikapcsolt állapotban legyen, amikor
a szélvédőt meg kívánja tisztítani.
FIGYELMEZTETÉS
8)Ne használja az ablaktörlőket a hó
rétegeknek vagy a jégnek a szélvédőről
történő eltávolítására. Ilyen körülmények
között az ablaktörlő túl erős hatásnak lenne
kitéve, és a motor lekapcsoló kapcsoló, ami
néhány másodpercen belül meggátolja a
műveletet, közbeavatkozhat. Ha a művelet
később nem áll helyre, akár a jármű
újraindítása után, lépjen kapcsolatba egy
Fiat márkakereskedéssel.9)Ne használja az ablaktörlőt a szélvédőtől
elemelkedett helyzetben.
10)Ne aktiválja az esőérzékelőt, miközben
a járművet egy automata mosóban
mosatja.
11)Ha jég olvad a szélvédőn,
bizonyosodjon meg arról, hogy az eszközt
megfelelő módon kikapcsolta.
(23. ábra)04110102-L37-007
34
JÁRMŰVÉNEK MEGISMERÉSE
Page 37 of 230

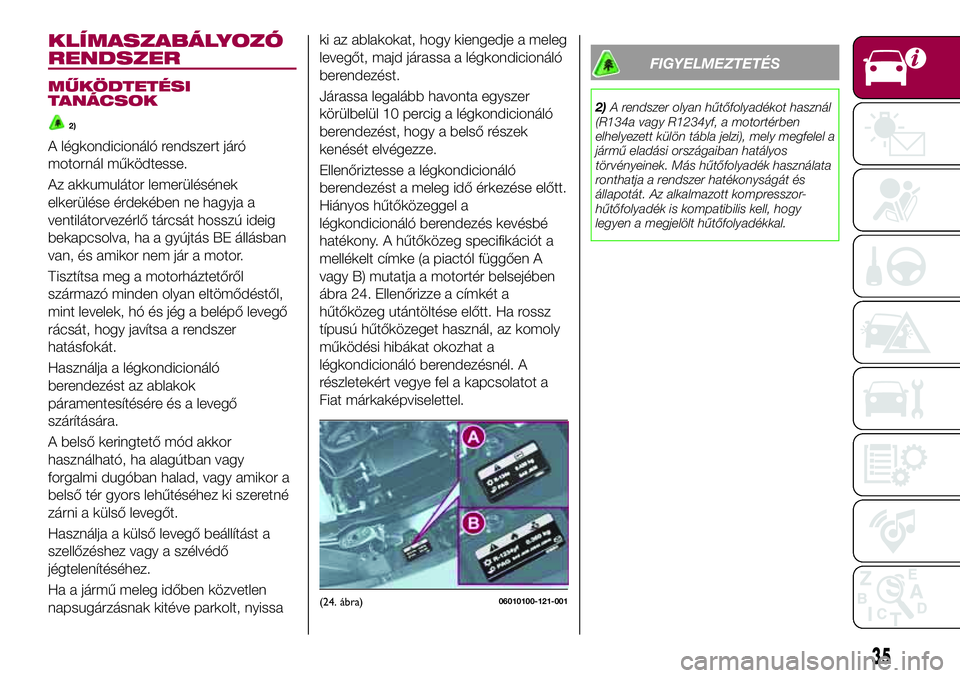

KLÍMASZABÁLYOZÓ
RENDSZER
MŰKÖDTETÉSI
TANÁCSOK
2)
A légkondicionáló rendszert járó
motornál működtesse.
Az akkumulátor lemerülésének
elkerülése érdekében ne hagyja a
ventilátorvezérlő tárcsát hosszú ideig
bekapcsolva, ha a gyújtás BE állásban
van, és amikor nem jár a motor.
Tisztítsa meg a motorháztetőről
származó minden olyan eltömődéstől,
mint levelek, hó és jég a belépő levegő
rácsát, hogy javítsa a rendszer
hatásfokát.
Használja a légkondicionáló
berendezést az ablakok
páramentesítésére és a levegő
szárítására.
A belső keringtető mód akkor
használható, ha alagútban vagy
forgalmi dugóban halad, vagy amikor a
belső tér gyors lehűtéséhez ki szeretné
zárni a külső levegőt.
Használja a külső levegő beállítást a
szellőzéshez vagy a szélvédő
jégtelenítéséhez.
Ha a jármű meleg időben közvetlen
napsugárzásnak kitéve parkolt, nyissaki az ablakokat, hogy kiengedje a meleg
levegőt, majd járassa a légkondicionáló
berendezést.
Járassa legalább havonta egyszer
körülbelül 10 percig a légkondicionáló
berendezést, hogy a belső részek
kenését elvégezze.
Ellenőriztesse a légkondicionáló
berendezést a meleg idő érkezése előtt.
Hiányos hűtőközeggel a
légkondicionáló berendezés kevésbé
hatékony. A hűtőközeg specifikációt a
mellékelt címke (a piactól függően A
vagy B) mutatja a motortér belsejében
ábra 24. Ellenőrizze a címkét a
hűtőközeg utántöltése előtt. Ha rossz
típusú hűtőközeget használ, az komoly
működési hibákat okozhat a
légkondicionáló berendezésnél. A
részletekért vegye fel a kapcsolatot a
Fiat márkaképviselettel.
FIGYELMEZTETÉS
2)A rendszer olyan hűtőfolyadékot használ
(R134a vagy R1234yf, a motortérben
elhelyezett külön tábla jelzi), mely megfelel a
jármű eladási országaiban hatályos
törvényeinek. Más hűtőfolyadék használata
ronthatja a rendszer hatékonyságát és
állapotát. Az alkalmazott kompresszor-
hűtőfolyadék is kompatibilis kell, hogy
legyen a megjelölt hűtőfolyadékkal.
(24. ábra)06010100-121-001
35
Page 38 of 230

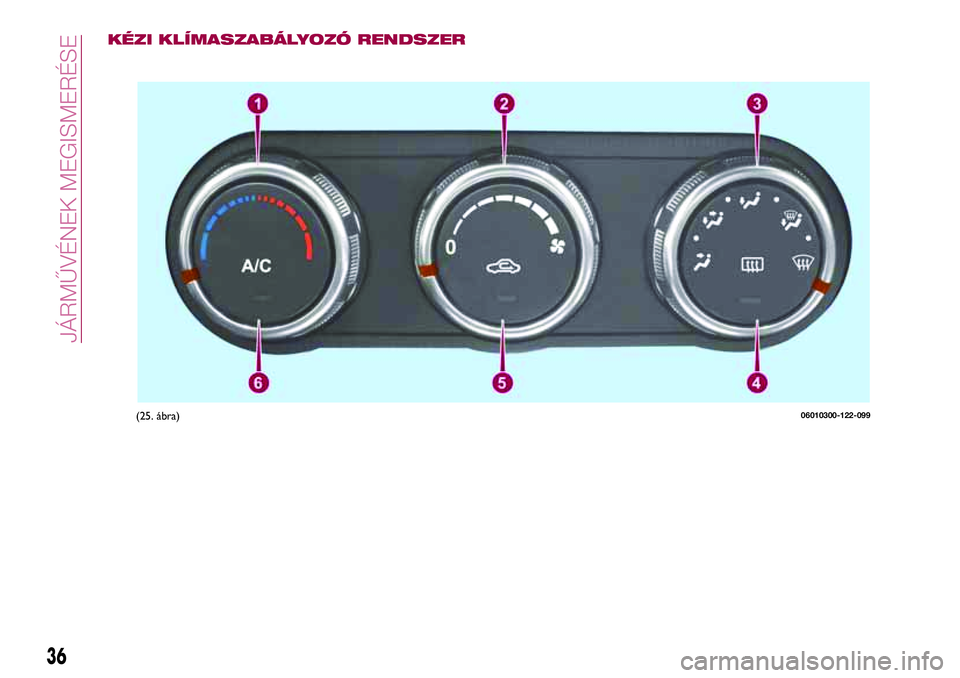

KÉZI KLÍMASZABÁLYOZÓ RENDSZER
(25. ábra)06010300-122-099
36
JÁRMŰVÉNEK MEGISMERÉSE
Page 39 of 230

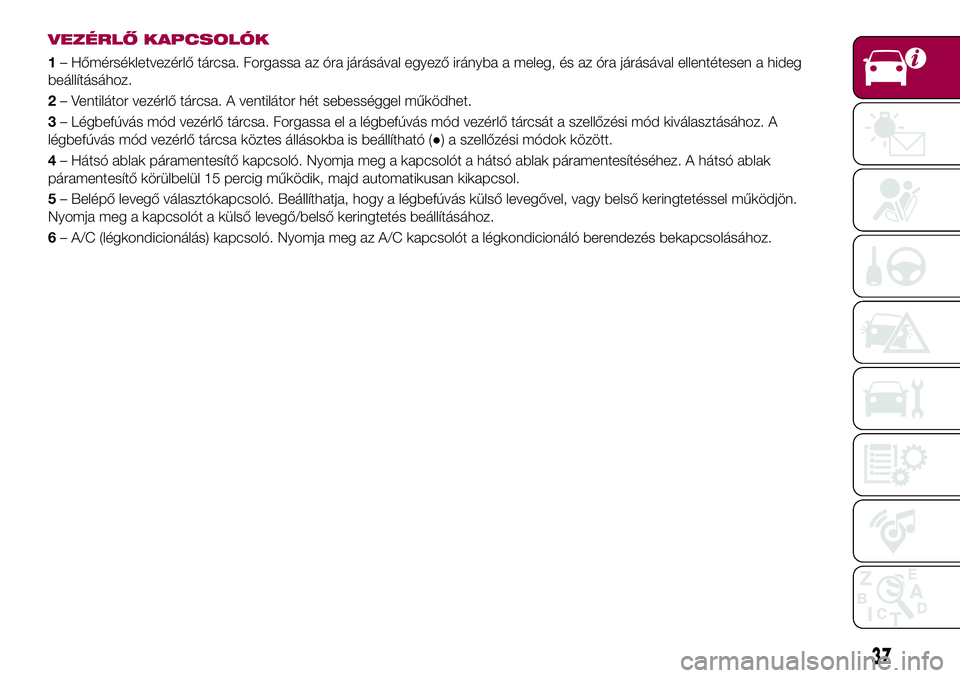

VEZÉRLŐ KAPCSOLÓK
1– Hőmérsékletvezérlő tárcsa. Forgassa az óra járásával egyező irányba a meleg, és az óra járásával ellentétesen a hideg
beállításához.
2– Ventilátor vezérlő tárcsa. A ventilátor hét sebességgel működhet.
3– Légbefúvás mód vezérlő tárcsa. Forgassa el a légbefúvás mód vezérlő tárcsát a szellőzési mód kiválasztásához. A
légbefúvás mód vezérlő tárcsa köztes állásokba is beállítható (●) a szellőzési módok között.
4– Hátsó ablak páramentesítő kapcsoló. Nyomja meg a kapcsolót a hátsó ablak páramentesítéséhez. A hátsó ablak
páramentesítő körülbelül 15 percig működik, majd automatikusan kikapcsol.
5– Belépő levegő választókapcsoló. Beállíthatja, hogy a légbefúvás külső levegővel, vagy belső keringtetéssel működjön.
Nyomja meg a kapcsolót a külső levegő/belső keringtetés beállításához.
6– A/C (légkondicionálás) kapcsoló. Nyomja meg az A/C kapcsolót a légkondicionáló berendezés bekapcsolásához.
37
Page 40 of 230

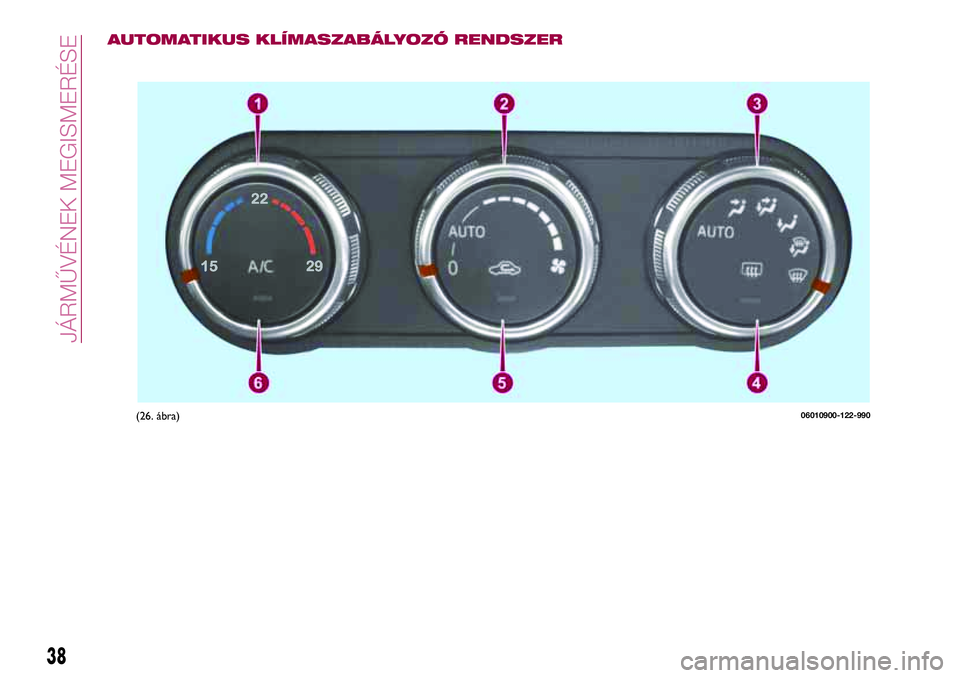

AUTOMATIKUS KLÍMASZABÁLYOZÓ RENDSZER
(26. ábra)06010900-122-990
38
JÁRMŰVÉNEK MEGISMERÉSE
