FIAT 124 SPIDER 2018 Käyttö- ja huolto-ohjekirja (in in Finnish)

HUOMIO
40)Päiväajovalot ovat vaihtoehto lähivaloille
ajettaessa maassa, jossa valojen päällä
pitäminen on pakollista ajettaessa päivällä;
maissa, joissa valojen pitäminen ei ole
pakollista, päiväajovalojen käyttö on
sallittua.
41)Päiväajovalot eivät voi korvata lähivaloja
ajettaessa yöllä tai tunnelissa.
Päiväajovaloja on käytettävä sen maan
tielain mukaisesti, jossa kulloinkin ajetaan.
Noudata lainsäädäntöä.

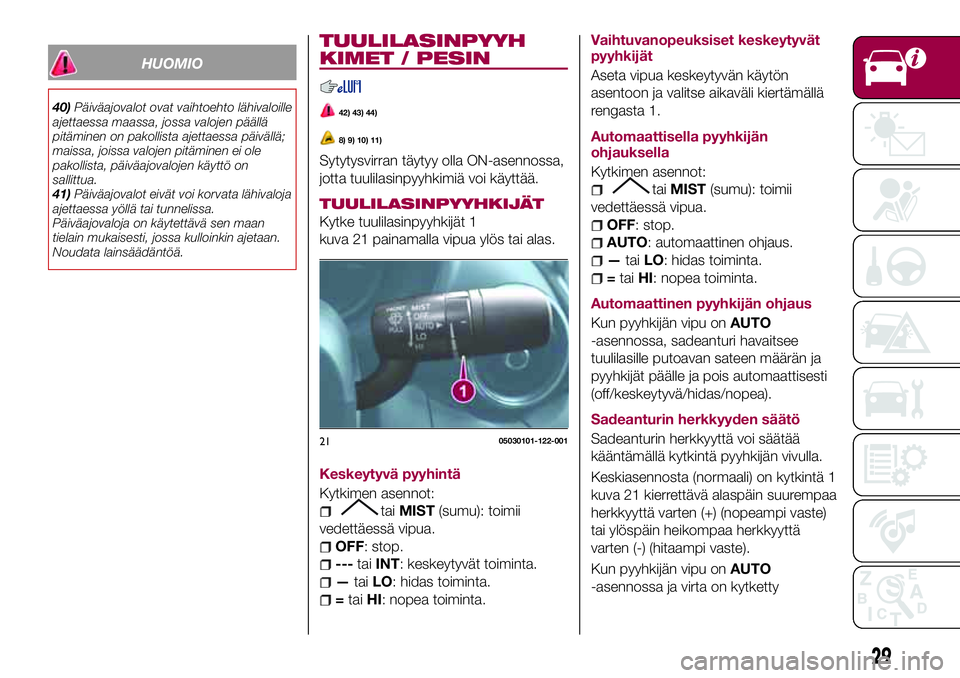

TUULILASINPYYH
KIMET / PESIN
42) 43) 44)
8) 9) 10) 11)
Sytytysvirran täytyy olla ON-asennossa,
jotta tuulilasinpyyhkimiä voi käyttää.
TUULILASINPYYHKIJÄT
Kytke tuulilasinpyyhkijät 1
kuva 21 painamalla vipua ylös tai alas.
Keskeytyvä pyyhintä
Kytkimen asennot:
taiMIST(sumu): toimii
vedettäessä vipua.
OFF: stop.
---taiINT: keskeytyvät toiminta.
—taiLO: hidas toiminta.
=taiHI: nopea toiminta.Vaihtuvanopeuksiset keskeytyvät
pyyhkijät
Aseta vipua keskeytyvän käytön
asentoon ja valitse aikaväli kiertämällä
rengasta 1.
Automaattisella pyyhkijän
ohjauksella
Kytkimen asennot:
taiMIST(sumu): toimii
vedettäessä vipua.
OFF: stop.
AUTO: automaattinen ohjaus.
—taiLO: hidas toiminta.
=taiHI: nopea toiminta.
Automaattinen pyyhkijän ohjaus
Kun pyyhkijän vipu onAUTO
-asennossa, sadeanturi havaitsee
tuulilasille putoavan sateen määrän ja
pyyhkijät päälle ja pois automaattisesti
(off/keskeytyvä/hidas/nopea).
Sadeanturin herkkyyden säätö
Sadeanturin herkkyyttä voi säätää
kääntämällä kytkintä pyyhkijän vivulla.
Keskiasennosta (normaali) on kytkintä 1
kuva 21 kierrettävä alaspäin suurempaa
herkkyyttä varten (+) (nopeampi vaste)
tai ylöspäin heikompaa herkkyyttä
varten (-) (hitaampi vaste).
Kun pyyhkijän vipu onAUTO
-asennossa ja virta on kytketty
2105030101-122-001
29

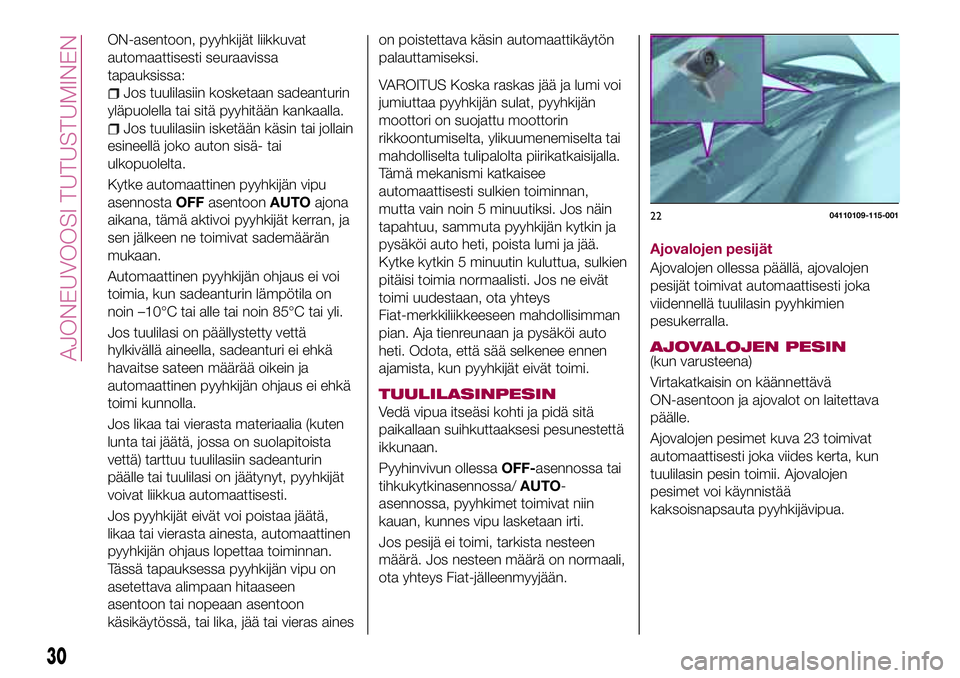

ON-asentoon, pyyhkijät liikkuvat
automaattisesti seuraavissa
tapauksissa:
Jos tuulilasiin kosketaan sadeanturin
yläpuolella tai sitä pyyhitään kankaalla.
Jos tuulilasiin isketään käsin tai jollain
esineellä joko auton sisä- tai
ulkopuolelta.
Kytke automaattinen pyyhkijän vipu
asennostaOFFasentoonAUTOajona
aikana, tämä aktivoi pyyhkijät kerran, ja
sen jälkeen ne toimivat sademäärän
mukaan.
Automaattinen pyyhkijän ohjaus ei voi
toimia, kun sadeanturin lämpötila on
noin –10°C tai alle tai noin 85°C tai yli.
Jos tuulilasi on päällystetty vettä
hylkivällä aineella, sadeanturi ei ehkä
havaitse sateen määrää oikein ja
automaattinen pyyhkijän ohjaus ei ehkä
toimi kunnolla.
Jos likaa tai vierasta materiaalia (kuten
lunta tai jäätä, jossa on suolapitoista
vettä) tarttuu tuulilasiin sadeanturin
päälle tai tuulilasi on jäätynyt, pyyhkijät
voivat liikkua automaattisesti.
Jos pyyhkijät eivät voi poistaa jäätä,
likaa tai vierasta ainesta, automaattinen
pyyhkijän ohjaus lopettaa toiminnan.
Tässä tapauksessa pyyhkijän vipu on
asetettava alimpaan hitaaseen
asentoon tai nopeaan asentoon
käsikäytössä, tai lika, jää tai vieras aineson poistettava käsin automaattikäytön
palauttamiseksi.
VAROITUS Koska raskas jää ja lumi voi
jumiuttaa pyyhkijän sulat, pyyhkijän
moottori on suojattu moottorin
rikkoontumiselta, ylikuumenemiselta tai
mahdolliselta tulipalolta piirikatkaisijalla.
Tämä mekanismi katkaisee
automaattisesti sulkien toiminnan,
mutta vain noin 5 minuutiksi. Jos näin
tapahtuu, sammuta pyyhkijän kytkin ja
pysäköi auto heti, poista lumi ja jää.
Kytke kytkin 5 minuutin kuluttua, sulkien
pitäisi toimia normaalisti. Jos ne eivät
toimi uudestaan, ota yhteys
Fiat-merkkiliikkeeseen mahdollisimman
pian. Aja tienreunaan ja pysäköi auto
heti. Odota, että sää selkenee ennen
ajamista, kun pyyhkijät eivät toimi.
TUULILASINPESIN
Vedä vipua itseäsi kohti ja pidä sitä
paikallaan suihkuttaaksesi pesunestettä
ikkunaan.
Pyyhinvivun ollessaOFF-asennossa tai
tihkukytkinasennossa/AUTO-
asennossa, pyyhkimet toimivat niin
kauan, kunnes vipu lasketaan irti.
Jos pesijä ei toimi, tarkista nesteen
määrä. Jos nesteen määrä on normaali,
ota yhteys Fiat-jälleenmyyjään.Ajovalojen pesijät
Ajovalojen ollessa päällä, ajovalojen
pesijät toimivat automaattisesti joka
viidennellä tuulilasin pyyhkimien
pesukerralla.
AJOVALOJEN PESIN(kun varusteena)
Virtakatkaisin on käännettävä
ON-asentoon ja ajovalot on laitettava
päälle.
Ajovalojen pesimet kuva 23 toimivat
automaattisesti joka viides kerta, kun
tuulilasin pesin toimii. Ajovalojen
pesimet voi käynnistää
kaksoisnapsauta pyyhkijävipua.
2204110109-115-001
30
AJONEUVOOSI TUTUSTUMINEN

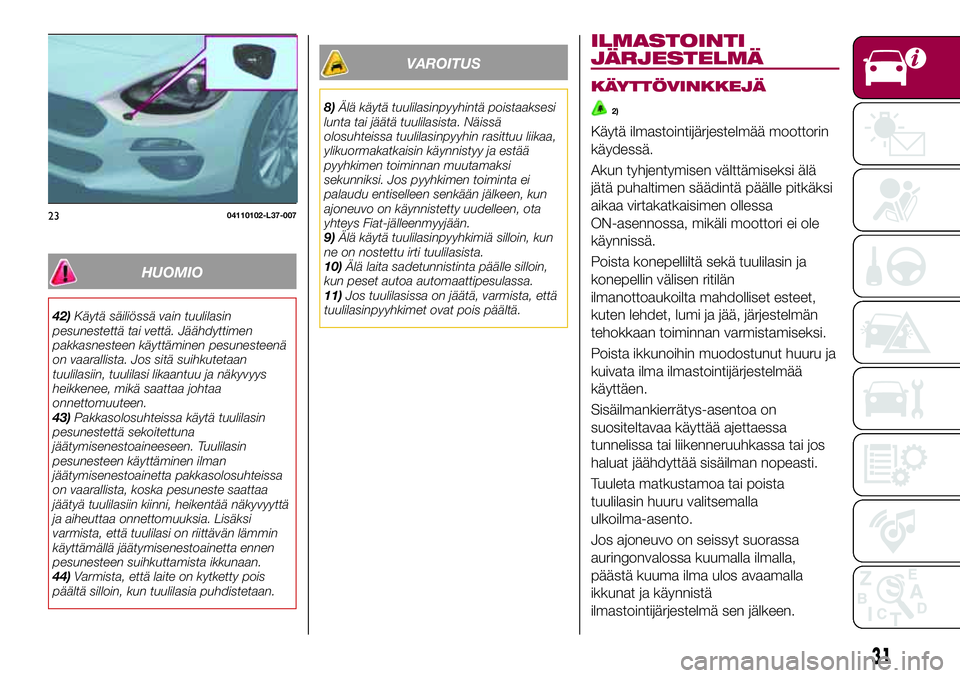

HUOMIO
42)Käytä säiliössä vain tuulilasin
pesunestettä tai vettä. Jäähdyttimen
pakkasnesteen käyttäminen pesunesteenä
on vaarallista. Jos sitä suihkutetaan
tuulilasiin, tuulilasi likaantuu ja näkyvyys
heikkenee, mikä saattaa johtaa
onnettomuuteen.
43)Pakkasolosuhteissa käytä tuulilasin
pesunestettä sekoitettuna
jäätymisenestoaineeseen. Tuulilasin
pesunesteen käyttäminen ilman
jäätymisenestoainetta pakkasolosuhteissa
on vaarallista, koska pesuneste saattaa
jäätyä tuulilasiin kiinni, heikentää näkyvyyttä
ja aiheuttaa onnettomuuksia. Lisäksi
varmista, että tuulilasi on riittävän lämmin
käyttämällä jäätymisenestoainetta ennen
pesunesteen suihkuttamista ikkunaan.
44)Varmista, että laite on kytketty pois
päältä silloin, kun tuulilasia puhdistetaan.
VAROITUS
8)Älä käytä tuulilasinpyyhintä poistaaksesi
lunta tai jäätä tuulilasista. Näissä
olosuhteissa tuulilasinpyyhin rasittuu liikaa,
ylikuormakatkaisin käynnistyy ja estää
pyyhkimen toiminnan muutamaksi
sekunniksi. Jos pyyhkimen toiminta ei
palaudu entiselleen senkään jälkeen, kun
ajoneuvo on käynnistetty uudelleen, ota
yhteys Fiat-jälleenmyyjään.
9)Älä käytä tuulilasinpyyhkimiä silloin, kun
ne on nostettu irti tuulilasista.
10)Älä laita sadetunnistinta päälle silloin,
kun peset autoa automaattipesulassa.
11)Jos tuulilasissa on jäätä, varmista, että
tuulilasinpyyhkimet ovat pois päältä.
ILMASTOINTI
JÄRJESTELMÄ
KÄYTTÖVINKKEJÄ
2)
Käytä ilmastointijärjestelmää moottorin
käydessä.
Akun tyhjentymisen välttämiseksi älä
jätä puhaltimen säädintä päälle pitkäksi
aikaa virtakatkaisimen ollessa
ON-asennossa, mikäli moottori ei ole
käynnissä.
Poista konepelliltä sekä tuulilasin ja
konepellin välisen ritilän
ilmanottoaukoilta mahdolliset esteet,
kuten lehdet, lumi ja jää, järjestelmän
tehokkaan toiminnan varmistamiseksi.
Poista ikkunoihin muodostunut huuru ja
kuivata ilma ilmastointijärjestelmää
käyttäen.
Sisäilmankierrätys-asentoa on
suositeltavaa käyttää ajettaessa
tunnelissa tai liikenneruuhkassa tai jos
haluat jäähdyttää sisäilman nopeasti.
Tuuleta matkustamoa tai poista
tuulilasin huuru valitsemalla
ulkoilma-asento.
Jos ajoneuvo on seissyt suorassa
auringonvalossa kuumalla ilmalla,
päästä kuuma ilma ulos avaamalla
ikkunat ja käynnistä
ilmastointijärjestelmä sen jälkeen.
2304110102-L37-007
31

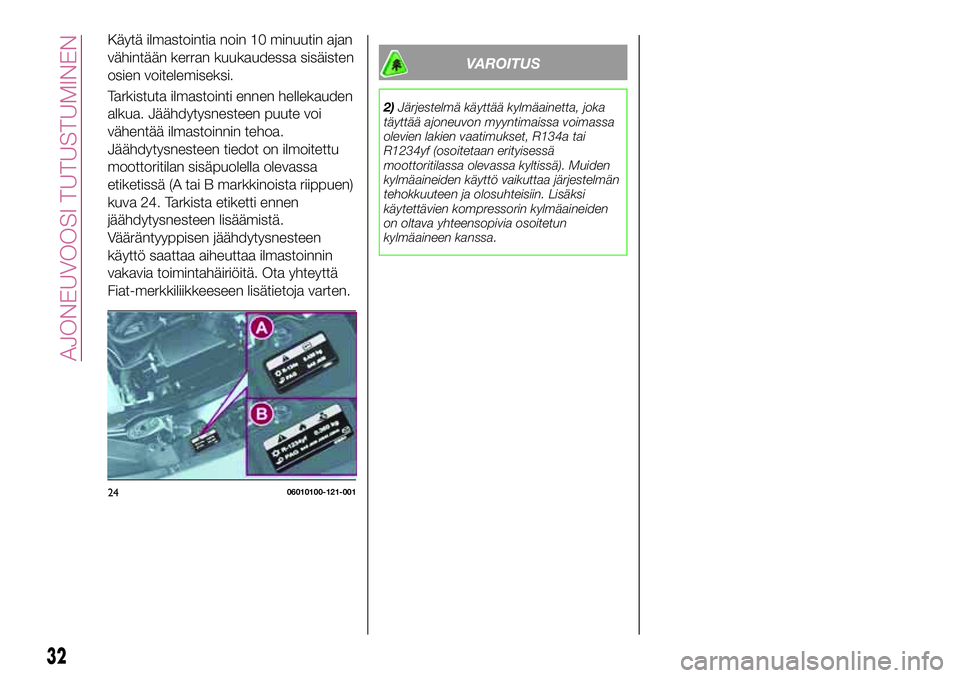

Käytä ilmastointia noin 10 minuutin ajan
vähintään kerran kuukaudessa sisäisten
osien voitelemiseksi.
Tarkistuta ilmastointi ennen hellekauden
alkua. Jäähdytysnesteen puute voi
vähentää ilmastoinnin tehoa.
Jäähdytysnesteen tiedot on ilmoitettu
moottoritilan sisäpuolella olevassa
etiketissä (A tai B markkinoista riippuen)
kuva 24. Tarkista etiketti ennen
jäähdytysnesteen lisäämistä.
Vääräntyyppisen jäähdytysnesteen
käyttö saattaa aiheuttaa ilmastoinnin
vakavia toimintahäiriöitä. Ota yhteyttä
Fiat-merkkiliikkeeseen lisätietoja varten.
VAROITUS
2)Järjestelmä käyttää kylmäainetta, joka
täyttää ajoneuvon myyntimaissa voimassa
olevien lakien vaatimukset, R134a tai
R1234yf (osoitetaan erityisessä
moottoritilassa olevassa kyltissä). Muiden
kylmäaineiden käyttö vaikuttaa järjestelmän
tehokkuuteen ja olosuhteisiin. Lisäksi
käytettävien kompressorin kylmäaineiden
on oltava yhteensopivia osoitetun
kylmäaineen kanssa.
2406010100-121-001
32
AJONEUVOOSI TUTUSTUMINEN

KÄSIKÄYTTÖINEN ILMASTOINTIJÄRJESTELMÄ
2506010300-122-099
33

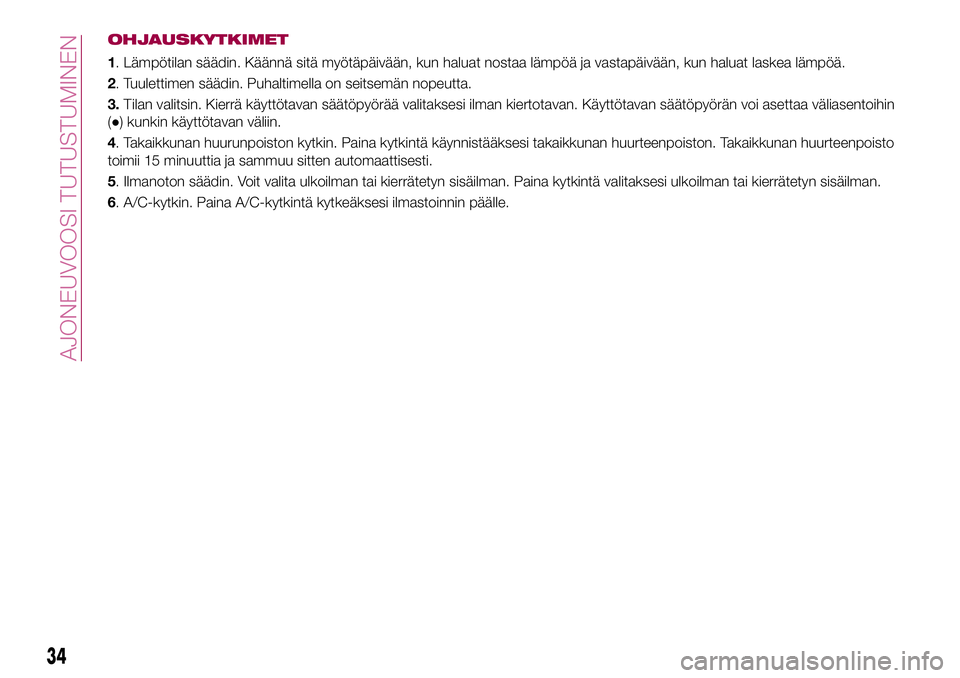

OHJAUSKYTKIMET
1. Lämpötilan säädin. Käännä sitä myötäpäivään, kun haluat nostaa lämpöä ja vastapäivään, kun haluat laskea lämpöä.
2. Tuulettimen säädin. Puhaltimella on seitsemän nopeutta.
3.Tilan valitsin. Kierrä käyttötavan säätöpyörää valitaksesi ilman kiertotavan. Käyttötavan säätöpyörän voi asettaa väliasentoihin
(●) kunkin käyttötavan väliin.
4. Takaikkunan huurunpoiston kytkin. Paina kytkintä käynnistääksesi takaikkunan huurteenpoiston. Takaikkunan huurteenpoisto
toimii 15 minuuttia ja sammuu sitten automaattisesti.
5. Ilmanoton säädin. Voit valita ulkoilman tai kierrätetyn sisäilman. Paina kytkintä valitaksesi ulkoilman tai kierrätetyn sisäilman.
6. A/C-kytkin. Paina A/C-kytkintä kytkeäksesi ilmastoinnin päälle.
34
AJONEUVOOSI TUTUSTUMINEN

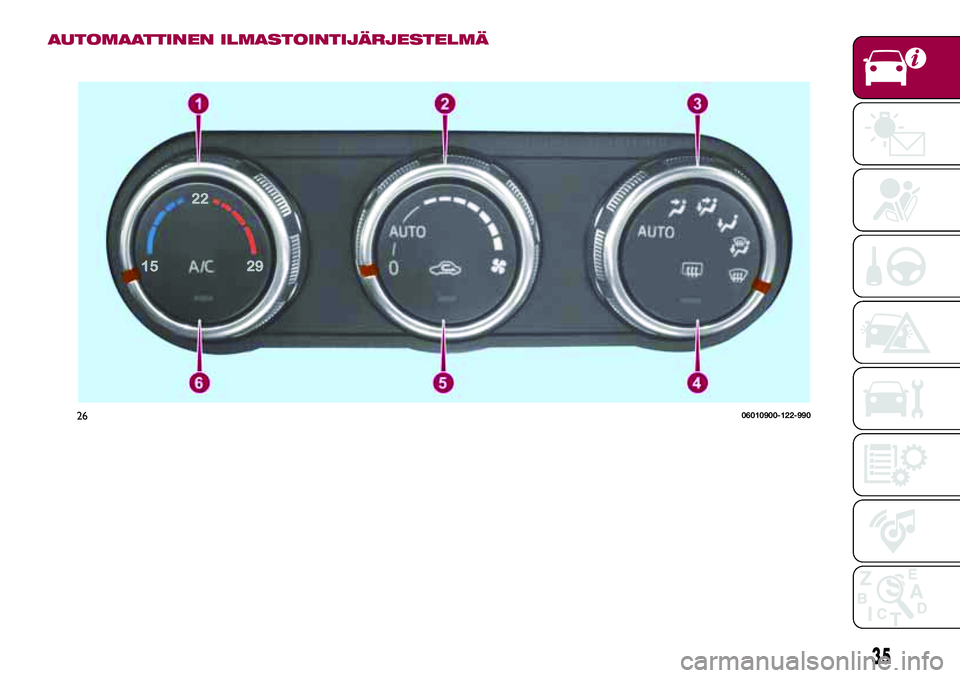

AUTOMAATTINEN ILMASTOINTIJÄRJESTELMÄ
2606010900-122-990
35

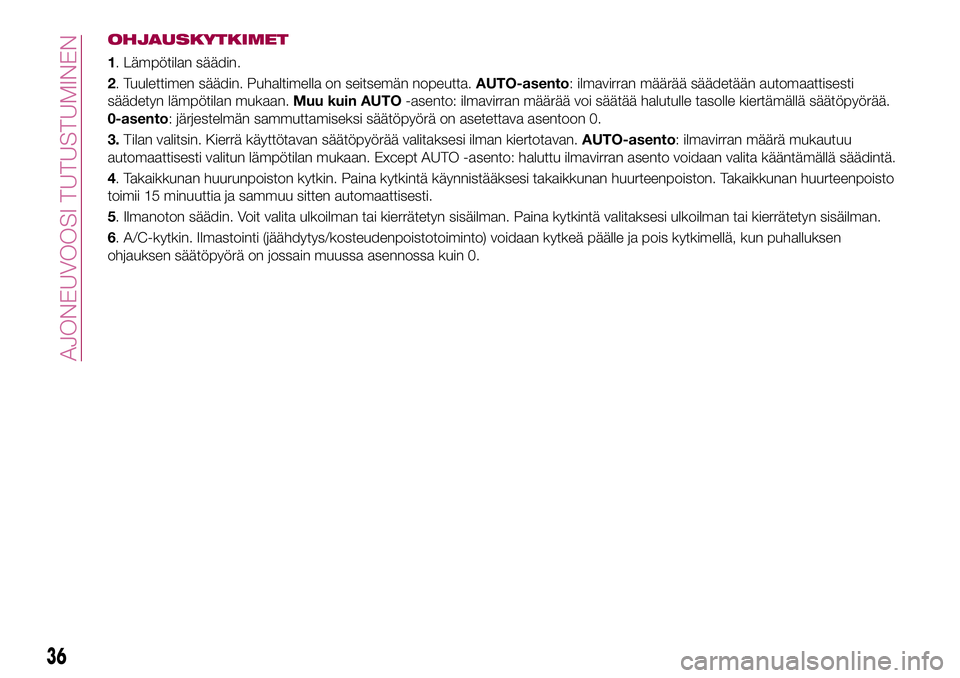

OHJAUSKYTKIMET
1. Lämpötilan säädin.
2. Tuulettimen säädin. Puhaltimella on seitsemän nopeutta.AUTO-asento: ilmavirran määrää säädetään automaattisesti
säädetyn lämpötilan mukaan.Muu kuin AUTO-asento: ilmavirran määrää voi säätää halutulle tasolle kiertämällä säätöpyörää.
0-asento: järjestelmän sammuttamiseksi säätöpyörä on asetettava asentoon 0.
3.Tilan valitsin. Kierrä käyttötavan säätöpyörää valitaksesi ilman kiertotavan.AUTO-asento: ilmavirran määrä mukautuu
automaattisesti valitun lämpötilan mukaan. Except AUTO -asento: haluttu ilmavirran asento voidaan valita kääntämällä säädintä.
4. Takaikkunan huurunpoiston kytkin. Paina kytkintä käynnistääksesi takaikkunan huurteenpoiston. Takaikkunan huurteenpoisto
toimii 15 minuuttia ja sammuu sitten automaattisesti.
5. Ilmanoton säädin. Voit valita ulkoilman tai kierrätetyn sisäilman. Paina kytkintä valitaksesi ulkoilman tai kierrätetyn sisäilman.
6. A/C-kytkin. Ilmastointi (jäähdytys/kosteudenpoistotoiminto) voidaan kytkeä päälle ja pois kytkimellä, kun puhalluksen
ohjauksen säätöpyörä on jossain muussa asennossa kuin 0.
36
AJONEUVOOSI TUTUSTUMINEN

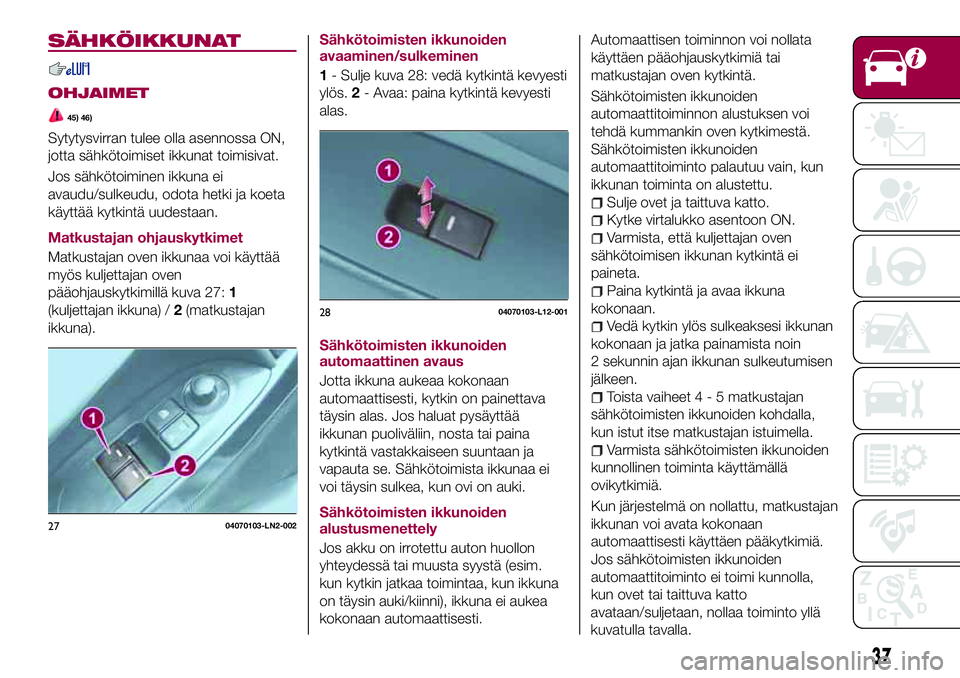

SÄHKÖIKKUNAT
OHJAIMET
45) 46)
Sytytysvirran tulee olla asennossa ON,
jotta sähkötoimiset ikkunat toimisivat.
Jos sähkötoiminen ikkuna ei
avaudu/sulkeudu, odota hetki ja koeta
käyttää kytkintä uudestaan.
Matkustajan ohjauskytkimet
Matkustajan oven ikkunaa voi käyttää
myös kuljettajan oven
pääohjauskytkimillä kuva 27:1
(kuljettajan ikkuna) /2(matkustajan
ikkuna).Sähkötoimisten ikkunoiden
avaaminen/sulkeminen
1- Sulje kuva 28: vedä kytkintä kevyesti
ylös.2- Avaa: paina kytkintä kevyesti
alas.
Sähkötoimisten ikkunoiden
automaattinen avaus
Jotta ikkuna aukeaa kokonaan
automaattisesti, kytkin on painettava
täysin alas. Jos haluat pysäyttää
ikkunan puoliväliin, nosta tai paina
kytkintä vastakkaiseen suuntaan ja
vapauta se. Sähkötoimista ikkunaa ei
voi täysin sulkea, kun ovi on auki.
Sähkötoimisten ikkunoiden
alustusmenettely
Jos akku on irrotettu auton huollon
yhteydessä tai muusta syystä (esim.
kun kytkin jatkaa toimintaa, kun ikkuna
on täysin auki/kiinni), ikkuna ei aukea
kokonaan automaattisesti.Automaattisen toiminnon voi nollata
käyttäen pääohjauskytkimiä tai
matkustajan oven kytkintä.
Sähkötoimisten ikkunoiden
automaattitoiminnon alustuksen voi
tehdä kummankin oven kytkimestä.
Sähkötoimisten ikkunoiden
automaattitoiminto palautuu vain, kun
ikkunan toiminta on alustettu.
Sulje ovet ja taittuva katto.
Kytke virtalukko asentoon ON.
Varmista, että kuljettajan oven
sähkötoimisen ikkunan kytkintä ei
paineta.
Paina kytkintä ja avaa ikkuna
kokonaan.
Vedä kytkin ylös sulkeaksesi ikkunan
kokonaan ja jatka painamista noin
2 sekunnin ajan ikkunan sulkeutumisen
jälkeen.
Toista vaiheet4-5matkustajan
sähkötoimisten ikkunoiden kohdalla,
kun istut itse matkustajan istuimella.
Varmista sähkötoimisten ikkunoiden
kunnollinen toiminta käyttämällä
ovikytkimiä.
Kun järjestelmä on nollattu, matkustajan
ikkunan voi avata kokonaan
automaattisesti käyttäen pääkytkimiä.
Jos sähkötoimisten ikkunoiden
automaattitoiminto ei toimi kunnolla,
kun ovet tai taittuva katto
2704070103-LN2-002
2804070103-L12-001
37
avataan/suljetaan, nollaa toiminto yllä
kuvatulla tavalla.

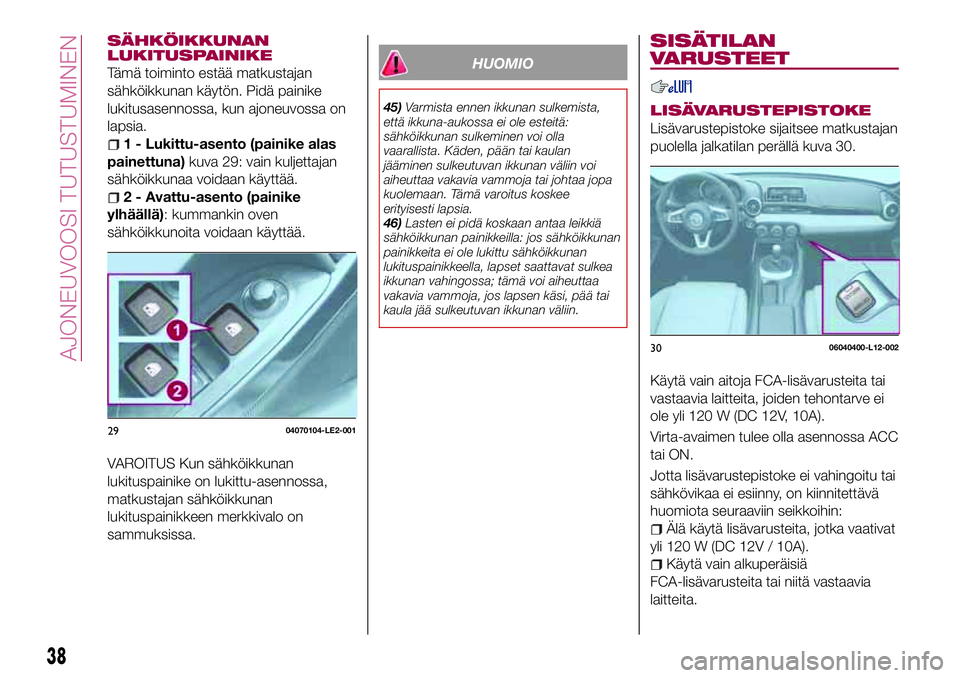

SÄHKÖIKKUNAN
LUKITUSPAINIKE
Tämä toiminto estää matkustajan
sähköikkunan käytön. Pidä painike
lukitusasennossa, kun ajoneuvossa on
lapsia.
1 - Lukittu-asento (painike alas
painettuna)kuva 29: vain kuljettajan
sähköikkunaa voidaan käyttää.
2 - Avattu-asento (painike
ylhäällä): kummankin oven
sähköikkunoita voidaan käyttää.
VAROITUS Kun sähköikkunan
lukituspainike on lukittu-asennossa,
matkustajan sähköikkunan
lukituspainikkeen merkkivalo on
sammuksissa.
HUOMIO
45)Varmista ennen ikkunan sulkemista,
että ikkuna-aukossa ei ole esteitä:
sähköikkunan sulkeminen voi olla
vaarallista. Käden, pään tai kaulan
jääminen sulkeutuvan ikkunan väliin voi
aiheuttaa vakavia vammoja tai johtaa jopa
kuolemaan. Tämä varoitus koskee
erityisesti lapsia.
46)Lasten ei pidä koskaan antaa leikkiä
sähköikkunan painikkeilla: jos sähköikkunan
painikkeita ei ole lukittu sähköikkunan
lukituspainikkeella, lapset saattavat sulkea
ikkunan vahingossa; tämä voi aiheuttaa
vakavia vammoja, jos lapsen käsi, pää tai
kaula jää sulkeutuvan ikkunan väliin.
SISÄTILAN
VARUSTEET
LISÄVARUSTEPISTOKE
Lisävarustepistoke sijaitsee matkustajan
puolella jalkatilan perällä kuva 30.
Käytä vain aitoja FCA-lisävarusteita tai
vastaavia laitteita, joiden tehontarve ei
ole yli 120 W (DC 12V, 10A).
Virta-avaimen tulee olla asennossa ACC
tai ON.
Jotta lisävarustepistoke ei vahingoitu tai
sähkövikaa ei esiinny, on kiinnitettävä
huomiota seuraaviin seikkoihin:
Älä käytä lisävarusteita, jotka vaativat
yli 120 W (DC 12V / 10A).
Käytä vain alkuperäisiä
FCA-lisävarusteita tai niitä vastaavia
laitteita.
2904070104-LE2-001
3006040400-L12-002
38
AJONEUVOOSI TUTUSTUMINEN
