FIAT 124 SPIDER 2018 Käyttö- ja huolto-ohjekirja (in in Finnish)

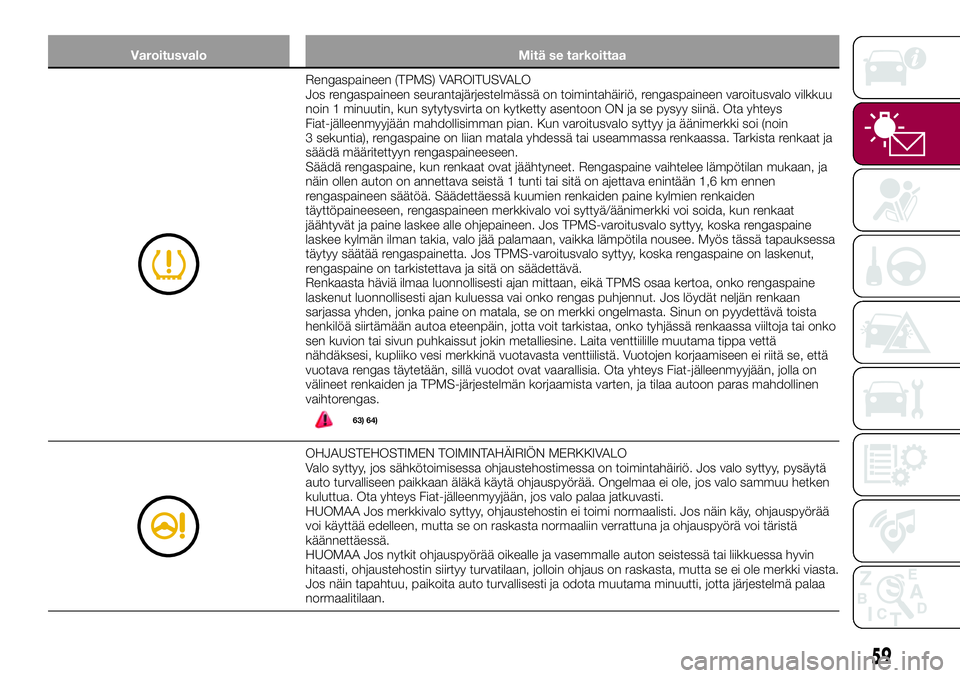

Varoitusvalo Mitä se tarkoittaa
Rengaspaineen (TPMS) VAROITUSVALO
Jos rengaspaineen seurantajärjestelmässä on toimintahäiriö, rengaspaineen varoitusvalo vilkkuu
noin 1 minuutin, kun sytytysvirta on kytketty asentoon ON ja se pysyy siinä. Ota yhteys
Fiat-jälleenmyyjään mahdollisimman pian. Kun varoitusvalo syttyy ja äänimerkki soi (noin
3 sekuntia), rengaspaine on liian matala yhdessä tai useammassa renkaassa. Tarkista renkaat ja
säädä määritettyyn rengaspaineeseen.
Säädä rengaspaine, kun renkaat ovat jäähtyneet. Rengaspaine vaihtelee lämpötilan mukaan, ja
näin ollen auton on annettava seistä 1 tunti tai sitä on ajettava enintään 1,6 km ennen
rengaspaineen säätöä. Säädettäessä kuumien renkaiden paine kylmien renkaiden
täyttöpaineeseen, rengaspaineen merkkivalo voi syttyä/äänimerkki voi soida, kun renkaat
jäähtyvät ja paine laskee alle ohjepaineen. Jos TPMS-varoitusvalo syttyy, koska rengaspaine
laskee kylmän ilman takia, valo jää palamaan, vaikka lämpötila nousee. Myös tässä tapauksessa
täytyy säätää rengaspainetta. Jos TPMS-varoitusvalo syttyy, koska rengaspaine on laskenut,
rengaspaine on tarkistettava ja sitä on säädettävä.
Renkaasta häviä ilmaa luonnollisesti ajan mittaan, eikä TPMS osaa kertoa, onko rengaspaine
laskenut luonnollisesti ajan kuluessa vai onko rengas puhjennut. Jos löydät neljän renkaan
sarjassa yhden, jonka paine on matala, se on merkki ongelmasta. Sinun on pyydettävä toista
henkilöä siirtämään autoa eteenpäin, jotta voit tarkistaa, onko tyhjässä renkaassa viiltoja tai onko
sen kuvion tai sivun puhkaissut jokin metalliesine. Laita venttiilille muutama tippa vettä
nähdäksesi, kupliiko vesi merkkinä vuotavasta venttiilistä. Vuotojen korjaamiseen ei riitä se, että
vuotava rengas täytetään, sillä vuodot ovat vaarallisia. Ota yhteys Fiat-jälleenmyyjään, jolla on
välineet renkaiden ja TPMS-järjestelmän korjaamista varten, ja tilaa autoon paras mahdollinen
vaihtorengas.
63) 64)
OHJAUSTEHOSTIMEN TOIMINTAHÄIRIÖN MERKKIVALO
Valo syttyy, jos sähkötoimisessa ohjaustehostimessa on toimintahäiriö. Jos valo syttyy, pysäytä
auto turvalliseen paikkaan äläkä käytä ohjauspyörää. Ongelmaa ei ole, jos valo sammuu hetken
kuluttua. Ota yhteys Fiat-jälleenmyyjään, jos valo palaa jatkuvasti.
HUOMAA Jos merkkivalo syttyy, ohjaustehostin ei toimi normaalisti. Jos näin käy, ohjauspyörää
voi käyttää edelleen, mutta se on raskasta normaaliin verrattuna ja ohjauspyörä voi täristä
käännettäessä.
HUOMAA Jos nytkit ohjauspyörää oikealle ja vasemmalle auton seistessä tai liikkuessa hyvin
hitaasti, ohjaustehostin siirtyy turvatilaan, jolloin ohjaus on raskasta, mutta se ei ole merkki viasta.
Jos näin tapahtuu, paikoita auto turvallisesti ja odota muutama minuutti, jotta järjestelmä palaa
normaalitilaan.
59

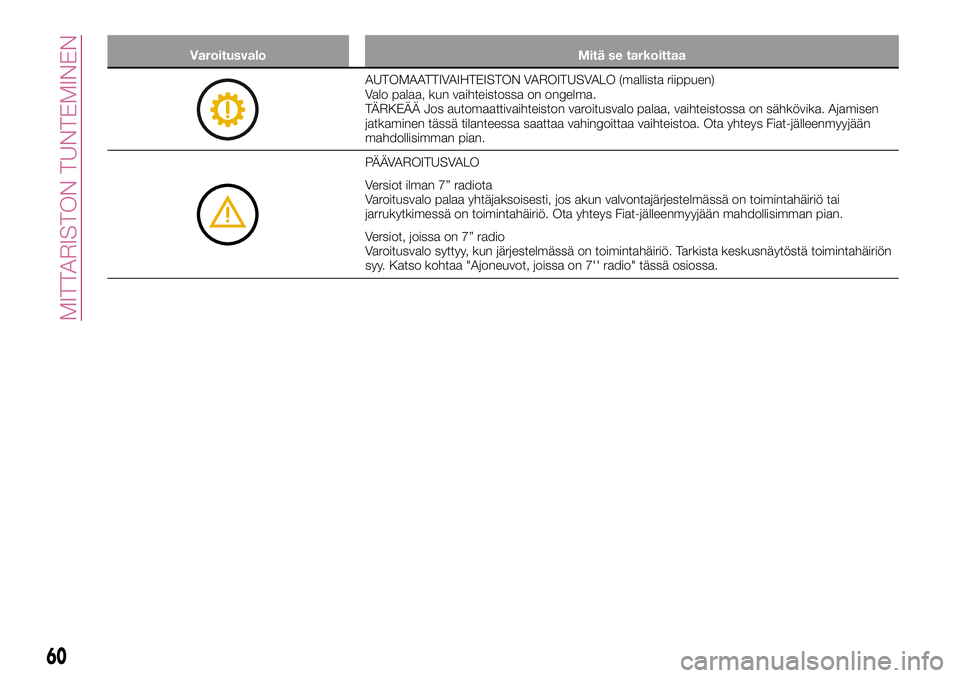

Varoitusvalo Mitä se tarkoittaa
AUTOMAATTIVAIHTEISTON VAROITUSVALO (mallista riippuen)
Valo palaa, kun vaihteistossa on ongelma.
TÄRKEÄÄ Jos automaattivaihteiston varoitusvalo palaa, vaihteistossa on sähkövika. Ajamisen
jatkaminen tässä tilanteessa saattaa vahingoittaa vaihteistoa. Ota yhteys Fiat-jälleenmyyjään
mahdollisimman pian.
PÄÄVAROITUSVALO
Versiot ilman 7” radiota
Varoitusvalo palaa yhtäjaksoisesti, jos akun valvontajärjestelmässä on toimintahäiriö tai
jarrukytkimessä on toimintahäiriö. Ota yhteys Fiat-jälleenmyyjään mahdollisimman pian.
Versiot, joissa on 7” radio
Varoitusvalo syttyy, kun järjestelmässä on toimintahäiriö. Tarkista keskusnäytöstä toimintahäiriön
syy. Katso kohtaa "Ajoneuvot, joissa on 7'' radio" tässä osiossa.
60

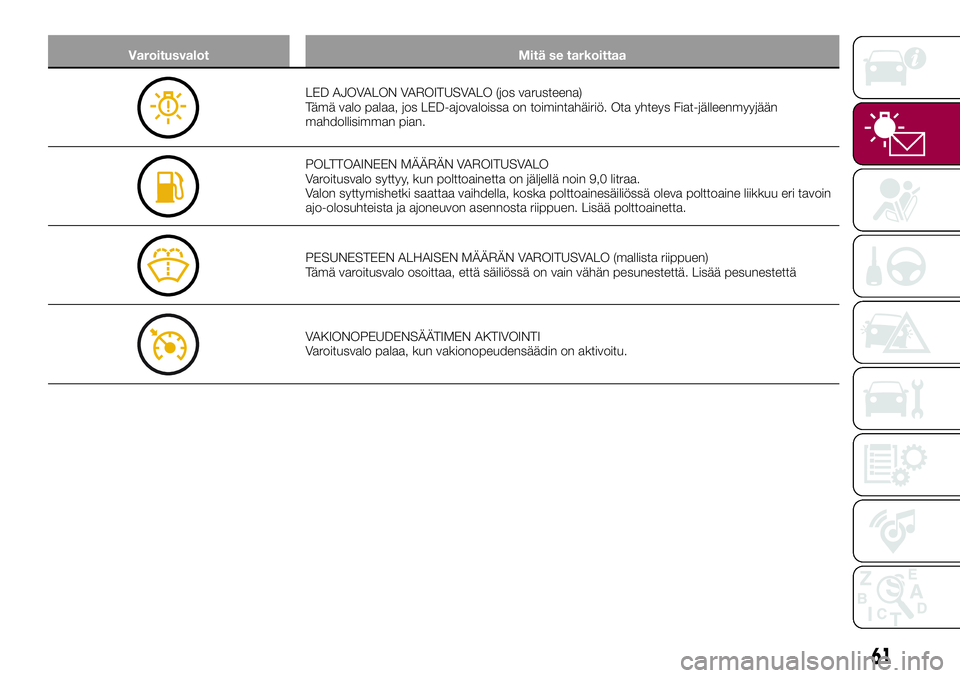

MITTARISTON TUNTEMINEN

Varoitusvalot Mitä se tarkoittaa
LED AJOVALON VAROITUSVALO (jos varusteena)
Tämä valo palaa, jos LED-ajovaloissa on toimintahäiriö. Ota yhteys Fiat-jälleenmyyjään
mahdollisimman pian.
POLTTOAINEEN MÄÄRÄN VAROITUSVALO
Varoitusvalo syttyy, kun polttoainetta on jäljellä noin 9,0 litraa.
Valon syttymishetki saattaa vaihdella, koska polttoainesäiliössä oleva polttoaine liikkuu eri tavoin
ajo-olosuhteista ja ajoneuvon asennosta riippuen. Lisää polttoainetta.
PESUNESTEEN ALHAISEN MÄÄRÄN VAROITUSVALO (mallista riippuen)
Tämä varoitusvalo osoittaa, että säiliössä on vain vähän pesunestettä. Lisää pesunestettä
VAKIONOPEUDENSÄÄTIMEN AKTIVOINTI
Varoitusvalo palaa, kun vakionopeudensäädin on aktivoitu.
61

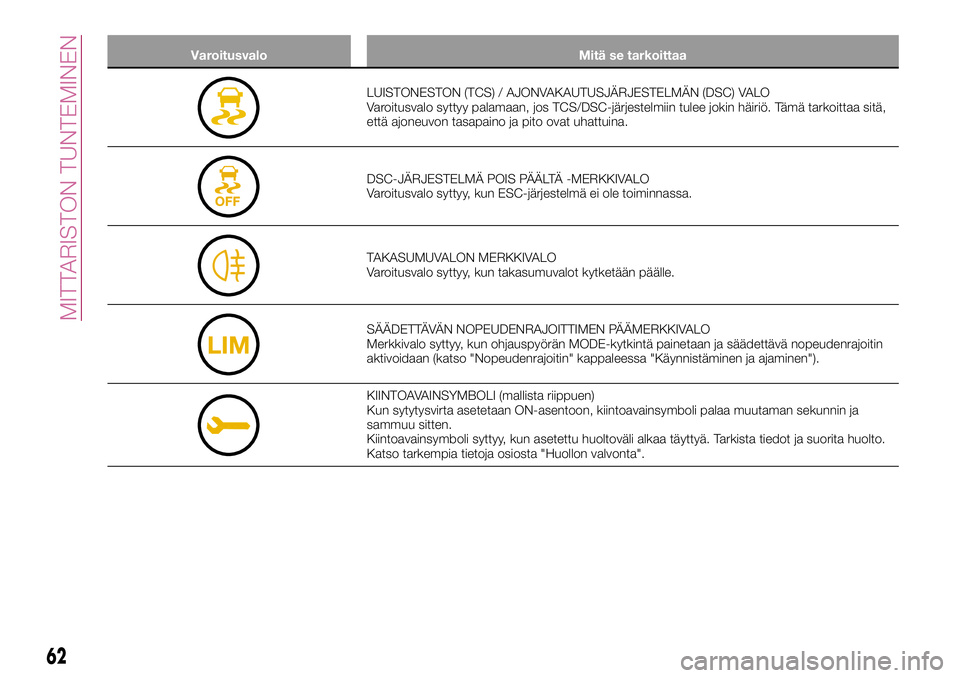

Varoitusvalo Mitä se tarkoittaa
LUISTONESTON (TCS) / AJONVAKAUTUSJÄRJESTELMÄN (DSC) VALO
Varoitusvalo syttyy palamaan, jos TCS/DSC-järjestelmiin tulee jokin häiriö. Tämä tarkoittaa sitä,
että ajoneuvon tasapaino ja pito ovat uhattuina.
DSC-JÄRJESTELMÄ POIS PÄÄLTÄ -MERKKIVALO
Varoitusvalo syttyy, kun ESC-järjestelmä ei ole toiminnassa.
TAKASUMUVALON MERKKIVALO
Varoitusvalo syttyy, kun takasumuvalot kytketään päälle.
SÄÄDETTÄVÄN NOPEUDENRAJOITTIMEN PÄÄMERKKIVALO
Merkkivalo syttyy, kun ohjauspyörän MODE-kytkintä painetaan ja säädettävä nopeudenrajoitin
aktivoidaan (katso "Nopeudenrajoitin" kappaleessa "Käynnistäminen ja ajaminen").
KIINTOAVAINSYMBOLI (mallista riippuen)
Kun sytytysvirta asetetaan ON-asentoon, kiintoavainsymboli palaa muutaman sekunnin ja
sammuu sitten.
Kiintoavainsymboli syttyy, kun asetettu huoltoväli alkaa täyttyä. Tarkista tiedot ja suorita huolto.
Katso tarkempia tietoja osiosta "Huollon valvonta".
62
MITTARISTON TUNTEMINEN

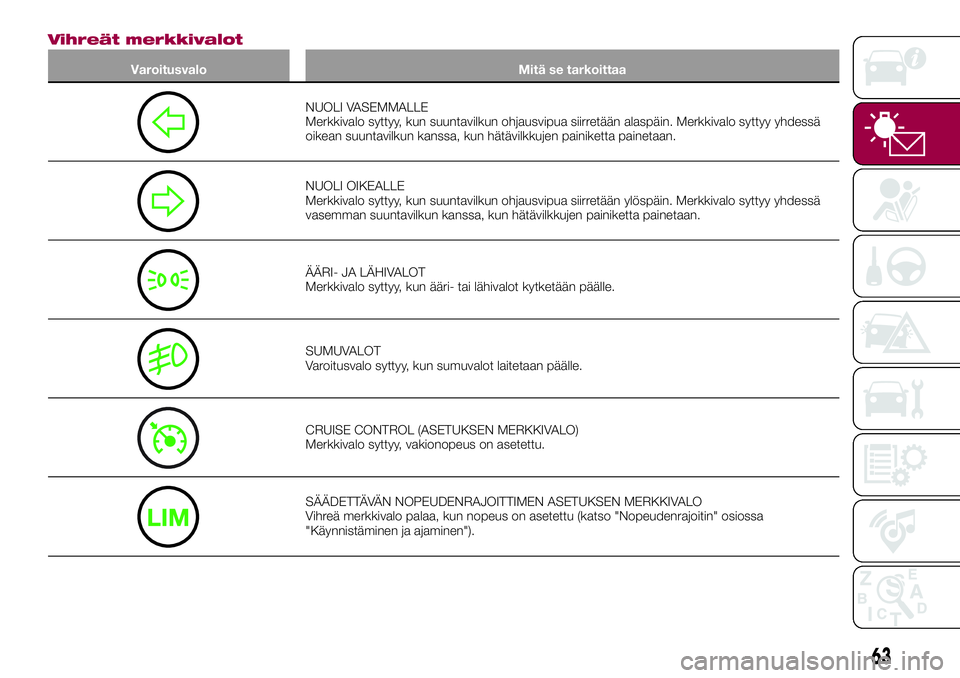

Vihreät merkkivalot
Varoitusvalo Mitä se tarkoittaa
NUOLI VASEMMALLE
Merkkivalo syttyy, kun suuntavilkun ohjausvipua siirretään alaspäin. Merkkivalo syttyy yhdessä
oikean suuntavilkun kanssa, kun hätävilkkujen painiketta painetaan.
NUOLI OIKEALLE
Merkkivalo syttyy, kun suuntavilkun ohjausvipua siirretään ylöspäin. Merkkivalo syttyy yhdessä
vasemman suuntavilkun kanssa, kun hätävilkkujen painiketta painetaan.
ÄÄRI- JA LÄHIVALOT
Merkkivalo syttyy, kun ääri- tai lähivalot kytketään päälle.
SUMUVALOT
Varoitusvalo syttyy, kun sumuvalot laitetaan päälle.
CRUISE CONTROL (ASETUKSEN MERKKIVALO)
Merkkivalo syttyy, vakionopeus on asetettu.
SÄÄDETTÄVÄN NOPEUDENRAJOITTIMEN ASETUKSEN MERKKIVALO
Vihreä merkkivalo palaa, kun nopeus on asetettu (katso "Nopeudenrajoitin" osiossa
"Käynnistäminen ja ajaminen").
63

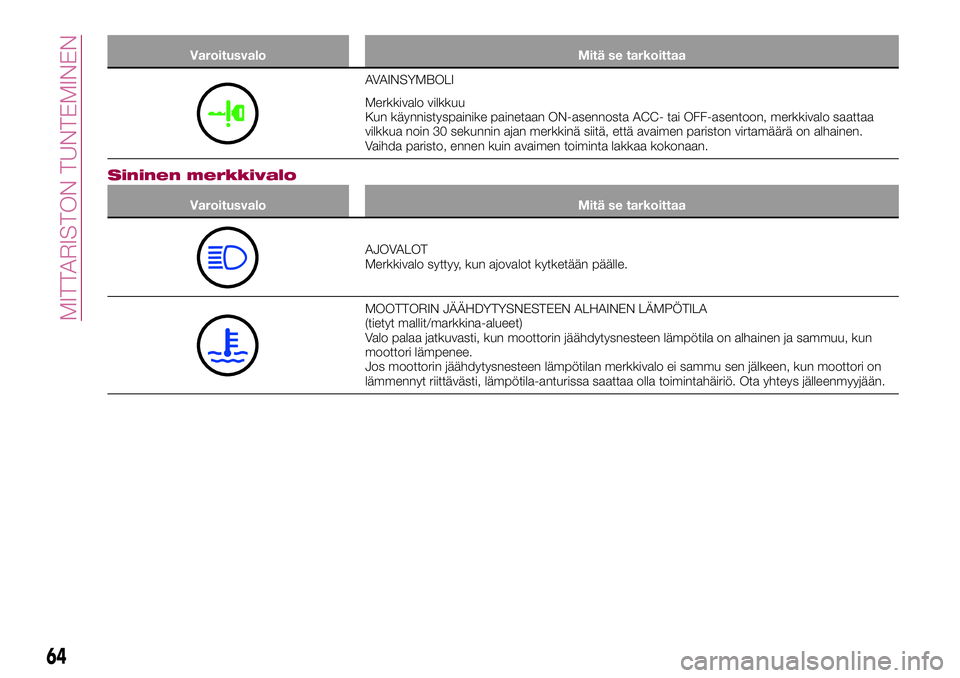

Varoitusvalo Mitä se tarkoittaa
AVAINSYMBOLI
Merkkivalo vilkkuu
Kun käynnistyspainike painetaan ON-asennosta ACC- tai OFF-asentoon, merkkivalo saattaa
vilkkua noin 30 sekunnin ajan merkkinä siitä, että avaimen pariston virtamäärä on alhainen.
Vaihda paristo, ennen kuin avaimen toiminta lakkaa kokonaan.
Sininen merkkivalo
Varoitusvalo Mitä se tarkoittaa
AJOVALOT
Merkkivalo syttyy, kun ajovalot kytketään päälle.
MOOTTORIN JÄÄHDYTYSNESTEEN ALHAINEN LÄMPÖTILA
(tietyt mallit/markkina-alueet)
Valo palaa jatkuvasti, kun moottorin jäähdytysnesteen lämpötila on alhainen ja sammuu, kun
moottori lämpenee.
Jos moottorin jäähdytysnesteen lämpötilan merkkivalo ei sammu sen jälkeen, kun moottori on
lämmennyt riittävästi, lämpötila-anturissa saattaa olla toimintahäiriö. Ota yhteys jälleenmyyjään.
64
MITTARISTON TUNTEMINEN

Varoitusvalo (punainen) kojetaulussa
Varoitusvalo Mitä se tarkoittaa
TURVAVYÖN VAROITUSVALO
Turvavyön varoitusvalo syttyy, jos kuljettajan tai matkustajan istuimella on henkilö, mutta turvavyö
ei ole kiinni, kun virta kytketään ON-asentoon.
Jos kuljettajan tai matkustajan turvavyö avataan (vain jos matkustajan istuimella on joku) ja auto
liikkuu vähintään 20 km/h nopeudella, varoitusvalo vilkkuu. Hetken kuluttua LED lakkaa
vilkkumasta, mutta jää palamaan.
Jos turvavyö jää auki, LED-vilkkuu uudestaan määrätyn ajan.
Jos kuljettajan tai matkustajan turvavyö avataan sen jälkeen, kun LED syttyy ja auton nopeus
ylittää 20 km/h, LED vilkkuu uudestaan.
Matkustajan paikalla olon ilmaisinjärjestelmä:jotta matkustajan paikalla olon
ilmaisinjärjestelmä toimii kunnolla, etumatkustajan istuimelle ei saa laittaa lisäistuintyynyä. Anturi
ei ehkä toimi kunnolla, koska lisäistuintyyny voi haitata anturin toimintaa.
Varoitusvalo (kellertävä) kojetaulussa
Varoitusvalo Mitä se tarkoittaa
MATKUSTAJAN TURVATYYNYN DEAKTIVOINNIN MERKKIVALO
Valo syttyy toiminnan tarkistamiseksi, kun virta kytketään päälle, se sammuu muutaman
sekunnin kuluttua tai kun moottori käynnistetään. Jos valo ei syty tai jää päälle, ota yhteys
Fiat-merkkiliikkeeseen.
65

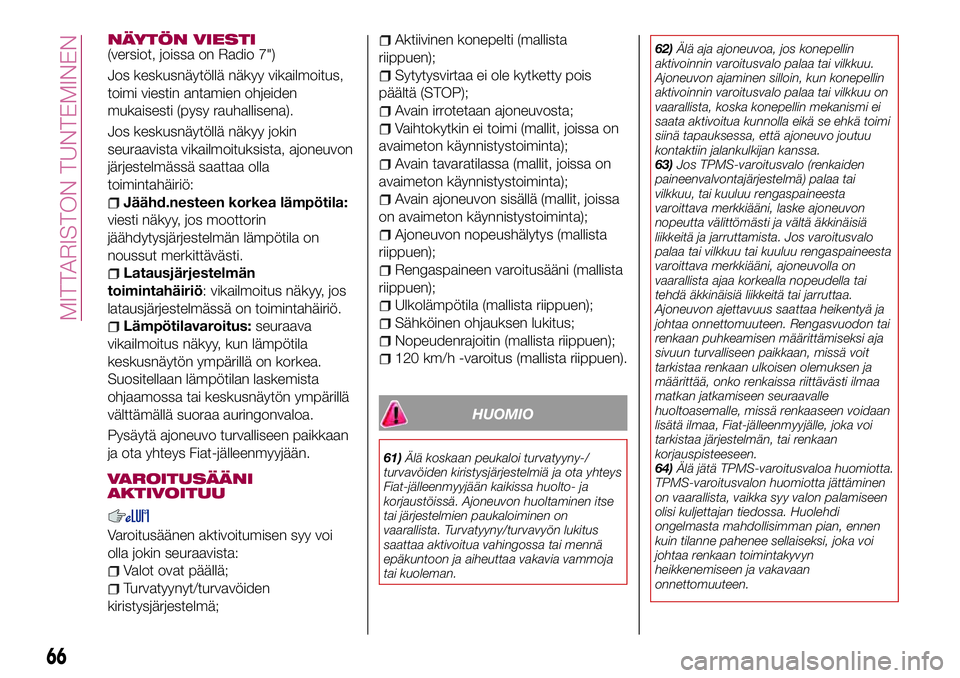

NÄYTÖN VIESTI(versiot, joissa on Radio 7")
Jos keskusnäytöllä näkyy vikailmoitus,
toimi viestin antamien ohjeiden
mukaisesti (pysy rauhallisena).
Jos keskusnäytöllä näkyy jokin
seuraavista vikailmoituksista, ajoneuvon
järjestelmässä saattaa olla
toimintahäiriö:
Jäähd.nesteen korkea lämpötila:
viesti näkyy, jos moottorin
jäähdytysjärjestelmän lämpötila on
noussut merkittävästi.
Latausjärjestelmän
toimintahäiriö: vikailmoitus näkyy, jos
latausjärjestelmässä on toimintahäiriö.
Lämpötilavaroitus:seuraava
vikailmoitus näkyy, kun lämpötila
keskusnäytön ympärillä on korkea.
Suositellaan lämpötilan laskemista
ohjaamossa tai keskusnäytön ympärillä
välttämällä suoraa auringonvaloa.
Pysäytä ajoneuvo turvalliseen paikkaan
ja ota yhteys Fiat-jälleenmyyjään.
VAROITUSÄÄNI
AKTIVOITUU
Varoitusäänen aktivoitumisen syy voi
olla jokin seuraavista:
Valot ovat päällä;
Turvatyynyt/turvavöiden
kiristysjärjestelmä;
Aktiivinen konepelti (mallista
riippuen);
Sytytysvirtaa ei ole kytketty pois
päältä (STOP);
Avain irrotetaan ajoneuvosta;
Vaihtokytkin ei toimi (mallit, joissa on
avaimeton käynnistystoiminta);
Avain tavaratilassa (mallit, joissa on
avaimeton käynnistystoiminta);
Avain ajoneuvon sisällä (mallit, joissa
on avaimeton käynnistystoiminta);
Ajoneuvon nopeushälytys (mallista
riippuen);
Rengaspaineen varoitusääni (mallista
riippuen);
Ulkolämpötila (mallista riippuen);
Sähköinen ohjauksen lukitus;
Nopeudenrajoitin (mallista riippuen);
120 km/h -varoitus (mallista riippuen).
HUOMIO
61)Älä koskaan peukaloi turvatyyny-/
turvavöiden kiristysjärjestelmiä ja ota yhteys
Fiat-jälleenmyyjään kaikissa huolto- ja
korjaustöissä. Ajoneuvon huoltaminen itse
tai järjestelmien paukaloiminen on
vaarallista. Turvatyyny/turvavyön lukitus
saattaa aktivoitua vahingossa tai mennä
epäkuntoon ja aiheuttaa vakavia vammoja
tai kuoleman.62)Älä aja ajoneuvoa, jos konepellin
aktivoinnin varoitusvalo palaa tai vilkkuu.
Ajoneuvon ajaminen silloin, kun konepellin
aktivoinnin varoitusvalo palaa tai vilkkuu on
vaarallista, koska konepellin mekanismi ei
saata aktivoitua kunnolla eikä se ehkä toimi
siinä tapauksessa, että ajoneuvo joutuu
kontaktiin jalankulkijan kanssa.
63)Jos TPMS-varoitusvalo (renkaiden
paineenvalvontajärjestelmä) palaa tai
vilkkuu, tai kuuluu rengaspaineesta
varoittava merkkiääni, laske ajoneuvon
nopeutta välittömästi ja vältä äkkinäisiä
liikkeitä ja jarruttamista. Jos varoitusvalo
palaa tai vilkkuu tai kuuluu rengaspaineesta
varoittava merkkiääni, ajoneuvolla on
vaarallista ajaa korkealla nopeudella tai
tehdä äkkinäisiä liikkeitä tai jarruttaa.
Ajoneuvon ajettavuus saattaa heikentyä ja
johtaa onnettomuuteen. Rengasvuodon tai
renkaan puhkeamisen määrittämiseksi aja
sivuun turvalliseen paikkaan, missä voit
tarkistaa renkaan ulkoisen olemuksen ja
määrittää, onko renkaissa riittävästi ilmaa
matkan jatkamiseen seuraavalle
huoltoasemalle, missä renkaaseen voidaan
lisätä ilmaa, Fiat-jälleenmyyjälle, joka voi
tarkistaa järjestelmän, tai renkaan
korjauspisteeseen.
64)Älä jätä TPMS-varoitusvaloa huomiotta.
TPMS-varoitusvalon huomiotta jättäminen
on vaarallista, vaikka syy valon palamiseen
olisi kuljettajan tiedossa. Huolehdi
ongelmasta mahdollisimman pian, ennen
kuin tilanne pahenee sellaiseksi, joka voi
johtaa renkaan toimintakyvyn
heikkenemiseen ja vakavaan
onnettomuuteen.
66
MITTARISTON TUNTEMINEN

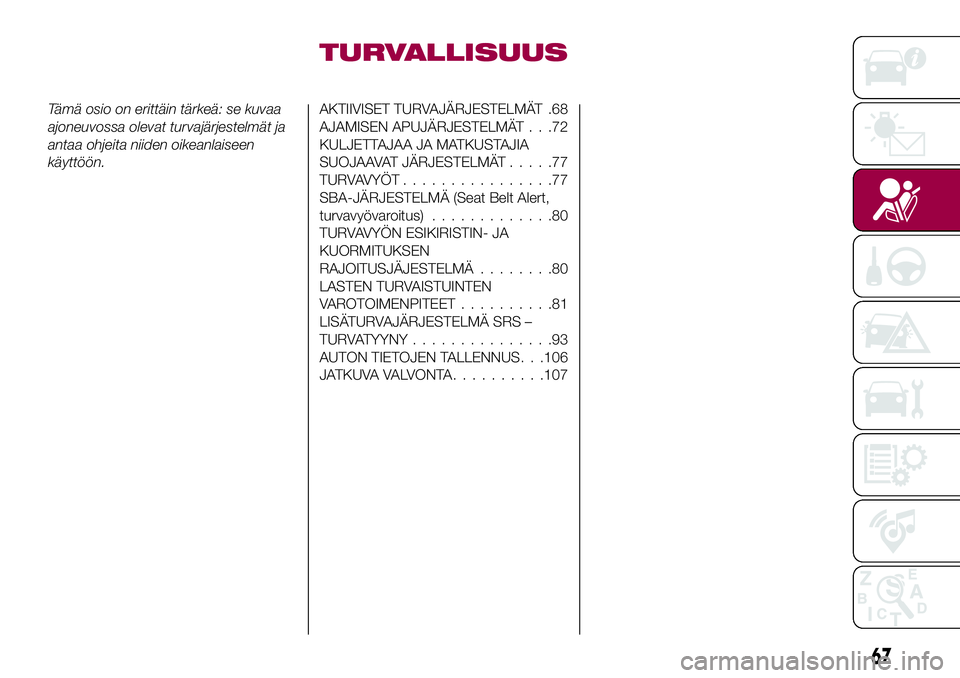

TURVALLISUUS
Tämä osio on erittäin tärkeä: se kuvaa
ajoneuvossa olevat turvajärjestelmät ja
antaa ohjeita niiden oikeanlaiseen
käyttöön.AKTIIVISET TURVAJÄRJESTELMÄT .68
AJAMISEN APUJÄRJESTELMÄT . . .72
KULJETTAJAA JA MATKUSTAJIA
SUOJAAVAT JÄRJESTELMÄT.....77
TURVAVYÖT................77
SBA-JÄRJESTELMÄ (Seat Belt Alert,
turvavyövaroitus).............80
TURVAVYÖN ESIKIRISTIN- JA
KUORMITUKSEN
RAJOITUSJÄJESTELMÄ........80
LASTEN TURVAISTUINTEN
VAROTOIMENPITEET..........81
LISÄTURVAJÄRJESTELMÄ SRS –
TURVATYYNY...............93
AUTON TIETOJEN TALLENNUS. . .106
JATKUVA VALVONTA..........107
67

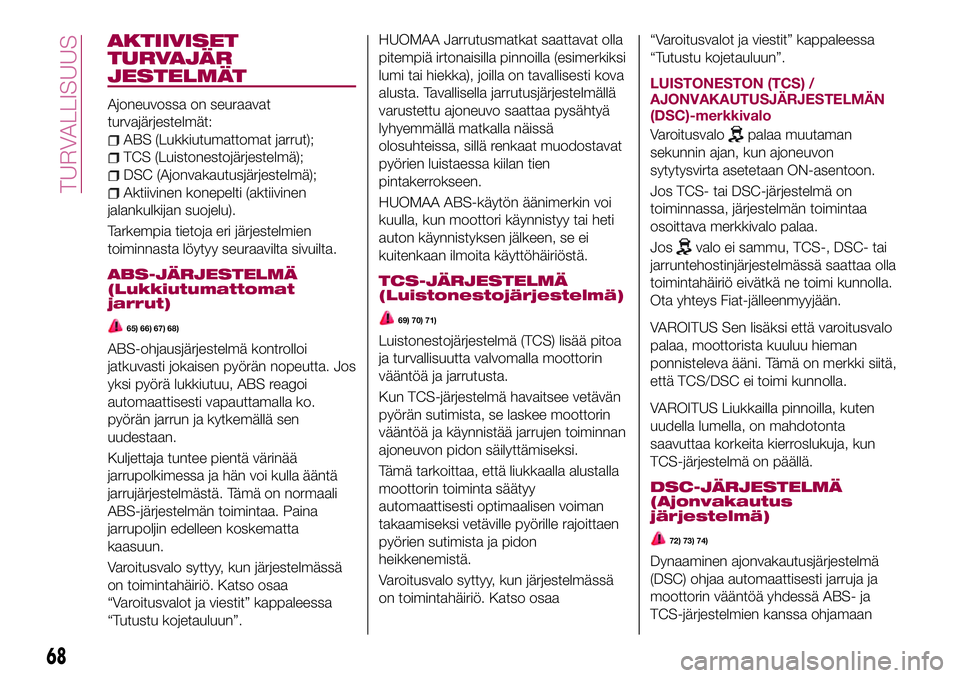

AKTIIVISET
TURVAJÄR
JESTELMÄT
Ajoneuvossa on seuraavat
turvajärjestelmät:
ABS (Lukkiutumattomat jarrut);
TCS (Luistonestojärjestelmä);
DSC (Ajonvakautusjärjestelmä);
Aktiivinen konepelti (aktiivinen
jalankulkijan suojelu).
Tarkempia tietoja eri järjestelmien
toiminnasta löytyy seuraavilta sivuilta.
ABS-JÄRJESTELMÄ
(Lukkiutumattomat
jarrut)
65) 66) 67) 68)
ABS-ohjausjärjestelmä kontrolloi
jatkuvasti jokaisen pyörän nopeutta. Jos
yksi pyörä lukkiutuu, ABS reagoi
automaattisesti vapauttamalla ko.
pyörän jarrun ja kytkemällä sen
uudestaan.
Kuljettaja tuntee pientä värinää
jarrupolkimessa ja hän voi kulla ääntä
jarrujärjestelmästä. Tämä on normaali
ABS-järjestelmän toimintaa. Paina
jarrupoljin edelleen koskematta
kaasuun.
Varoitusvalo syttyy, kun järjestelmässä
on toimintahäiriö. Katso osaa
“Varoitusvalot ja viestit” kappaleessa
“Tutustu kojetauluun”.HUOMAA Jarrutusmatkat saattavat olla
pitempiä irtonaisilla pinnoilla (esimerkiksi
lumi tai hiekka), joilla on tavallisesti kova
alusta. Tavallisella jarrutusjärjestelmällä
varustettu ajoneuvo saattaa pysähtyä
lyhyemmällä matkalla näissä
olosuhteissa, sillä renkaat muodostavat
pyörien luistaessa kiilan tien
pintakerrokseen.
HUOMAA ABS-käytön äänimerkin voi
kuulla, kun moottori käynnistyy tai heti
auton käynnistyksen jälkeen, se ei
kuitenkaan ilmoita käyttöhäiriöstä.
TCS-JÄRJESTELMÄ
(Luistonestojärjestelmä)
69) 70) 71)
Luistonestojärjestelmä (TCS) lisää pitoa
ja turvallisuutta valvomalla moottorin
vääntöä ja jarrutusta.
Kun TCS-järjestelmä havaitsee vetävän
pyörän sutimista, se laskee moottorin
vääntöä ja käynnistää jarrujen toiminnan
ajoneuvon pidon säilyttämiseksi.
Tämä tarkoittaa, että liukkaalla alustalla
moottorin toiminta säätyy
automaattisesti optimaalisen voiman
takaamiseksi vetäville pyörille rajoittaen
pyörien sutimista ja pidon
heikkenemistä.
Varoitusvalo syttyy, kun järjestelmässä
on toimintahäiriö. Katso osaa“Varoitusvalot ja viestit” kappaleessa
“Tutustu kojetauluun”.
LUISTONESTON (TCS) /
AJONVAKAUTUSJÄRJESTELMÄN
(DSC)-merkkivalo
Varoitusvalo
palaa muutaman
sekunnin ajan, kun ajoneuvon
sytytysvirta asetetaan ON-asentoon.
Jos TCS- tai DSC-järjestelmä on
toiminnassa, järjestelmän toimintaa
osoittava merkkivalo palaa.
Jos
valo ei sammu, TCS-, DSC- tai
jarruntehostinjärjestelmässä saattaa olla
toimintahäiriö eivätkä ne toimi kunnolla.
Ota yhteys Fiat-jälleenmyyjään.
VAROITUS Sen lisäksi että varoitusvalo
palaa, moottorista kuuluu hieman
ponnisteleva ääni. Tämä on merkki siitä,
että TCS/DSC ei toimi kunnolla.
VAROITUS Liukkailla pinnoilla, kuten
uudella lumella, on mahdotonta
saavuttaa korkeita kierroslukuja, kun
TCS-järjestelmä on päällä.
DSC-JÄRJESTELMÄ
(Ajonvakautus
järjestelmä)
72) 73) 74)
Dynaaminen ajonvakautusjärjestelmä
(DSC) ohjaa automaattisesti jarruja ja
moottorin vääntöä yhdessä ABS- ja
TCS-järjestelmien kanssa ohjamaan
68
TURVALLISUUS
