FIAT 124 SPIDER 2018 Manual de Empleo y Cuidado (in Spanish)

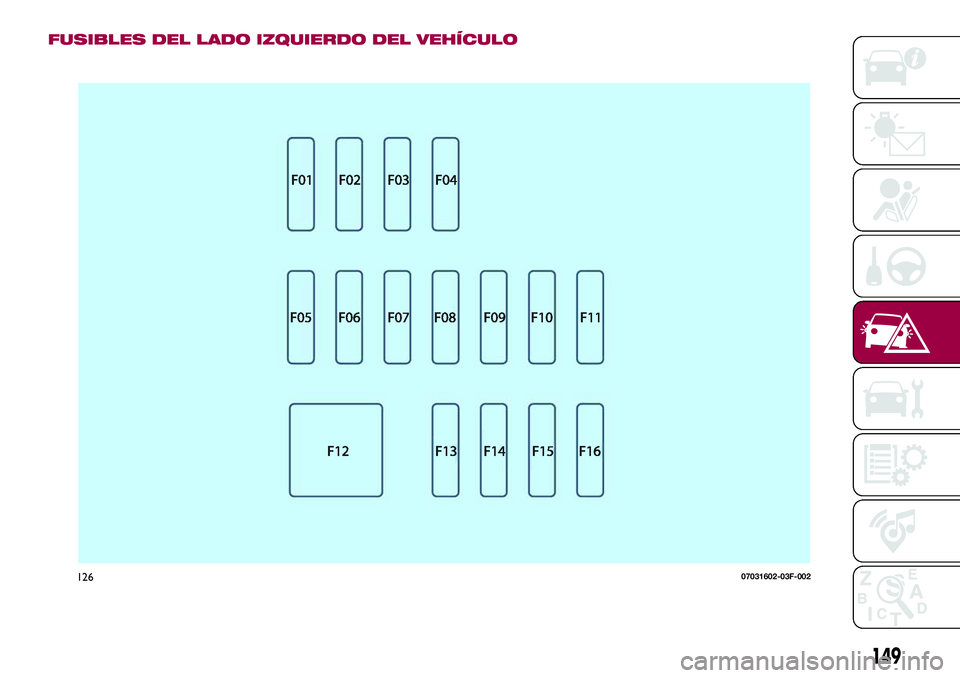

FUSIBLES DEL LADO IZQUIERDO DEL VEHÍCULO
12607031602-03F-002
149

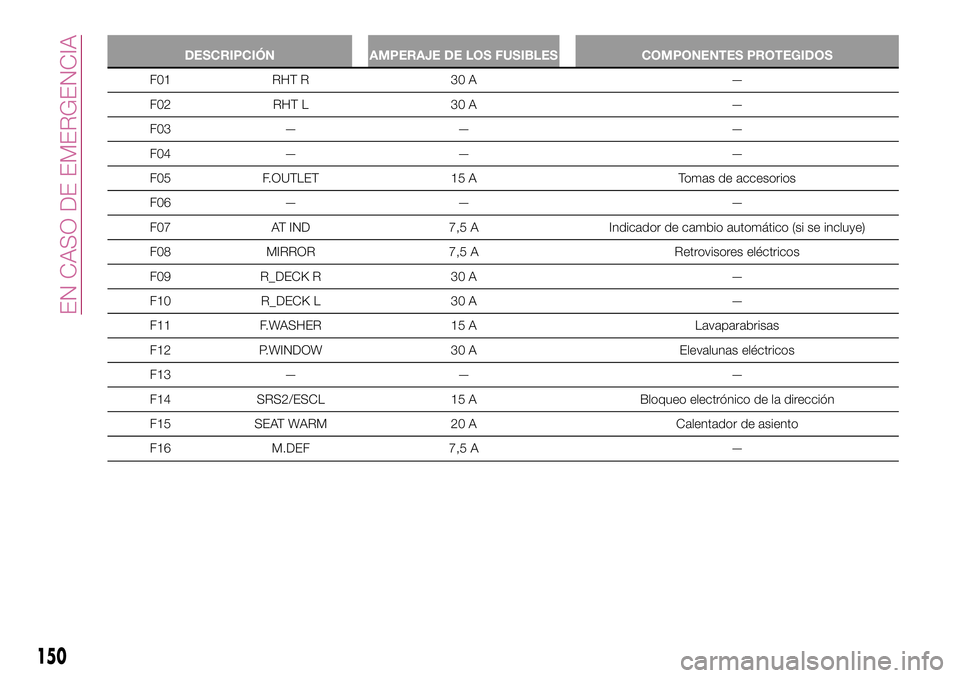

DESCRIPCIÓN AMPERAJE DE LOS FUSIBLES COMPONENTES PROTEGIDOS
F01 RHT R 30 A —
F02 RHT L 30 A —
F03 — — —
F04 — — —
F05 F.OUTLET 15 A Tomas de accesorios
F06 — — —
F07 AT IND 7,5 A Indicador de cambio automático (si se incluye)
F08 MIRROR 7,5 A Retrovisores eléctricos
F09 R_DECK R 30 A —
F10 R_DECK L 30 A —
F11 F.WASHER 15 A Lavaparabrisas
F12 P.WINDOW 30 A Elevalunas eléctricos
F13 — — —
F14 SRS2/ESCL 15 A Bloqueo electrónico de la dirección
F15 SEAT WARM 20 A Calentador de asiento
F16 M.DEF 7,5 A —
150
EN CASO DE EMERGENCIA

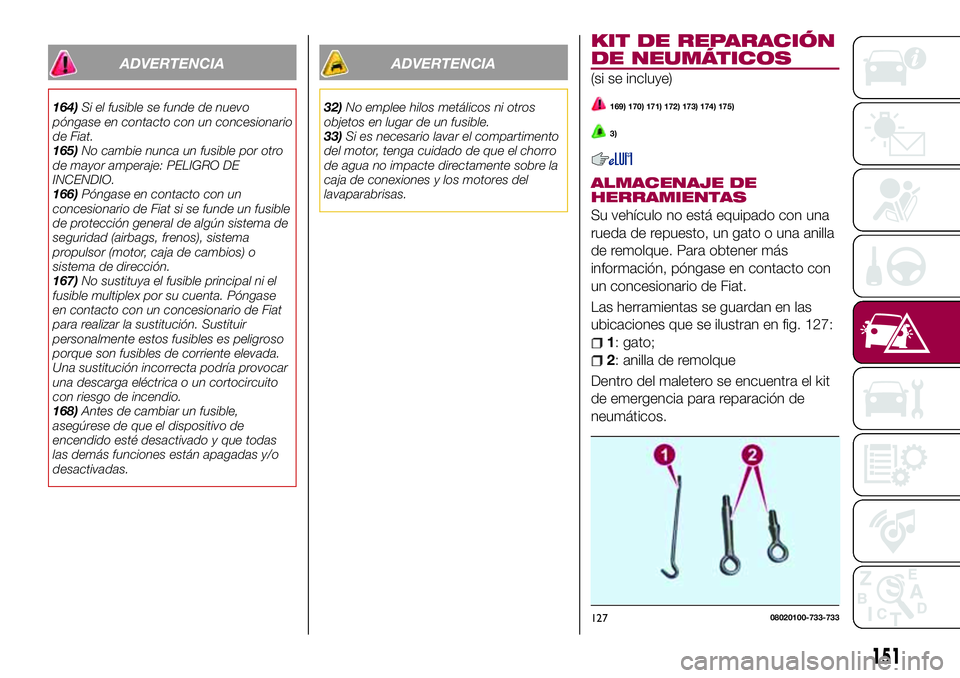

ADVERTENCIA
164)Si el fusible se funde de nuevo
póngase en contacto con un concesionario
de Fiat.
165)No cambie nunca un fusible por otro
de mayor amperaje: PELIGRO DE
INCENDIO.
166)Póngase en contacto con un
concesionario de Fiat si se funde un fusible
de protección general de algún sistema de
seguridad (airbags, frenos), sistema
propulsor (motor, caja de cambios) o
sistema de dirección.
167)No sustituya el fusible principal ni el
fusible multiplex por su cuenta. Póngase
en contacto con un concesionario de Fiat
para realizar la sustitución. Sustituir
personalmente estos fusibles es peligroso
porque son fusibles de corriente elevada.
Una sustitución incorrecta podría provocar
una descarga eléctrica o un cortocircuito
con riesgo de incendio.
168)Antes de cambiar un fusible,
asegúrese de que el dispositivo de
encendido esté desactivado y que todas
las demás funciones están apagadas y/o
desactivadas.
ADVERTENCIA
32)No emplee hilos metálicos ni otros
objetos en lugar de un fusible.
33)Si es necesario lavar el compartimento
del motor, tenga cuidado de que el chorro
de agua no impacte directamente sobre la
caja de conexiones y los motores del
lavaparabrisas.
KIT DE REPARACIÓN
DE NEUMÁTICOS
(si se incluye)
169) 170) 171) 172) 173) 174) 175)
3)
ALMACENAJE DE
HERRAMIENTAS
Su vehículo no está equipado con una
rueda de repuesto, un gato o una anilla
de remolque. Para obtener más
información, póngase en contacto con
un concesionario de Fiat.
Las herramientas se guardan en las
ubicaciones que se ilustran en fig. 127:
1: gato;
2: anilla de remolque
Dentro del maletero se encuentra el kit
de emergencia para reparación de
neumáticos.
12708020100-733-733
151

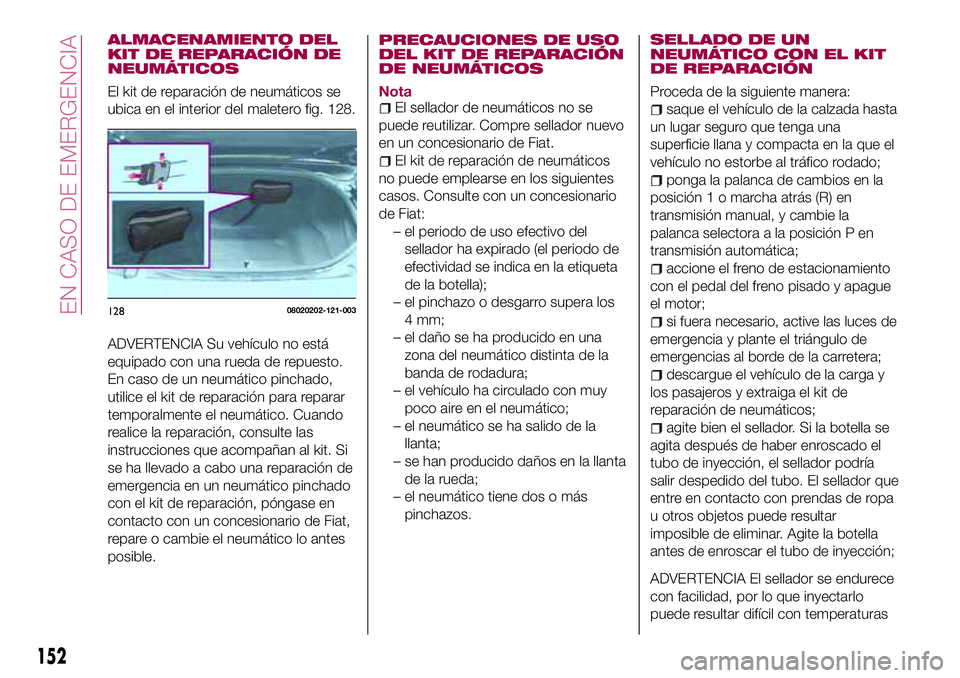

ALMACENAMIENTO DEL
KIT DE REPARACIÓN DE
NEUMÁTICOS
El kit de reparación de neumáticos se
ubica en el interior del maletero fig. 128.
ADVERTENCIA Su vehículo no está
equipado con una rueda de repuesto.
En caso de un neumático pinchado,
utilice el kit de reparación para reparar
temporalmente el neumático. Cuando
realice la reparación, consulte las
instrucciones que acompañan al kit. Si
se ha llevado a cabo una reparación de
emergencia en un neumático pinchado
con el kit de reparación, póngase en
contacto con un concesionario de Fiat,
repare o cambie el neumático lo antes
posible.PRECAUCIONES DE USO
DEL KIT DE REPARACIÓN
DE NEUMÁTICOS
NotaEl sellador de neumáticos no se
puede reutilizar. Compre sellador nuevo
en un concesionario de Fiat.
El kit de reparación de neumáticos
no puede emplearse en los siguientes
casos. Consulte con un concesionario
de Fiat:
– el periodo de uso efectivo del
sellador ha expirado (el periodo de
efectividad se indica en la etiqueta
de la botella);
– el pinchazo o desgarro supera los
4 mm;
– el daño se ha producido en una
zona del neumático distinta de la
banda de rodadura;
– el vehículo ha circulado con muy
poco aire en el neumático;
– el neumático se ha salido de la
llanta;
– se han producido daños en la llanta
de la rueda;
– el neumático tiene dos o más
pinchazos.
SELLADO DE UN
NEUMÁTICO CON EL KIT
DE REPARACIÓN
Proceda de la siguiente manera:
saque el vehículo de la calzada hasta
un lugar seguro que tenga una
superficie llana y compacta en la que el
vehículo no estorbe al tráfico rodado;
ponga la palanca de cambios en la
posición 1 o marcha atrás (R) en
transmisión manual, y cambie la
palanca selectora a la posición P en
transmisión automática;
accione el freno de estacionamiento
con el pedal del freno pisado y apague
el motor;
si fuera necesario, active las luces de
emergencia y plante el triángulo de
emergencias al borde de la carretera;
descargue el vehículo de la carga y
los pasajeros y extraiga el kit de
reparación de neumáticos;
agite bien el sellador. Si la botella se
agita después de haber enroscado el
tubo de inyección, el sellador podría
salir despedido del tubo. El sellador que
entre en contacto con prendas de ropa
u otros objetos puede resultar
imposible de eliminar. Agite la botella
antes de enroscar el tubo de inyección;
ADVERTENCIA El sellador se endurece
con facilidad, por lo que inyectarlo
puede resultar difícil con temperaturas
12808020202-121-003
152
EN CASO DE EMERGENCIA

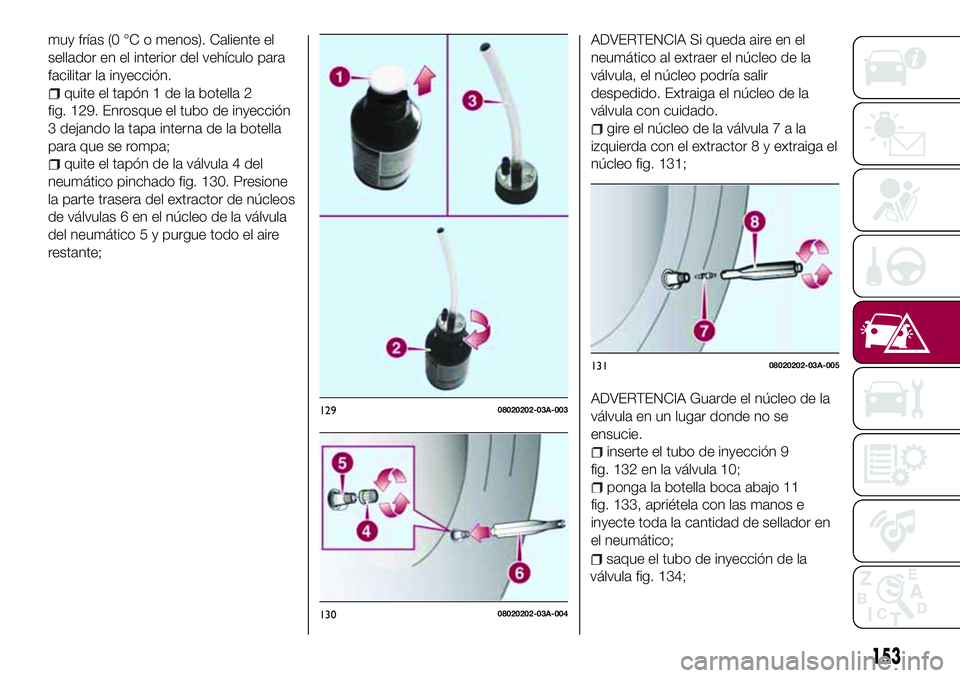

muy frías (0 °C o menos). Caliente el
sellador en el interior del vehículo para
facilitar la inyección.
quite el tapón 1 de la botella 2
fig. 129. Enrosque el tubo de inyección
3 dejando la tapa interna de la botella
para que se rompa;
quite el tapón de la válvula 4 del
neumático pinchado fig. 130. Presione
la parte trasera del extractor de núcleos
de válvulas 6 en el núcleo de la válvula
del neumático 5 y purgue todo el aire
restante;
ADVERTENCIA Si queda aire en el
neumático al extraer el núcleo de la
válvula, el núcleo podría salir
despedido. Extraiga el núcleo de la
válvula con cuidado.
gire el núcleo de la válvula7ala
izquierda con el extractor 8 y extraiga el
núcleo fig. 131;
ADVERTENCIA Guarde el núcleo de la
válvula en un lugar donde no se
ensucie.
inserte el tubo de inyección 9
fig. 132 en la válvula 10;
ponga la botella boca abajo 11
fig. 133, apriétela con las manos e
inyecte toda la cantidad de sellador en
el neumático;
12908020202-03A-003
13008020202-03A-004
13108020202-03A-005
153

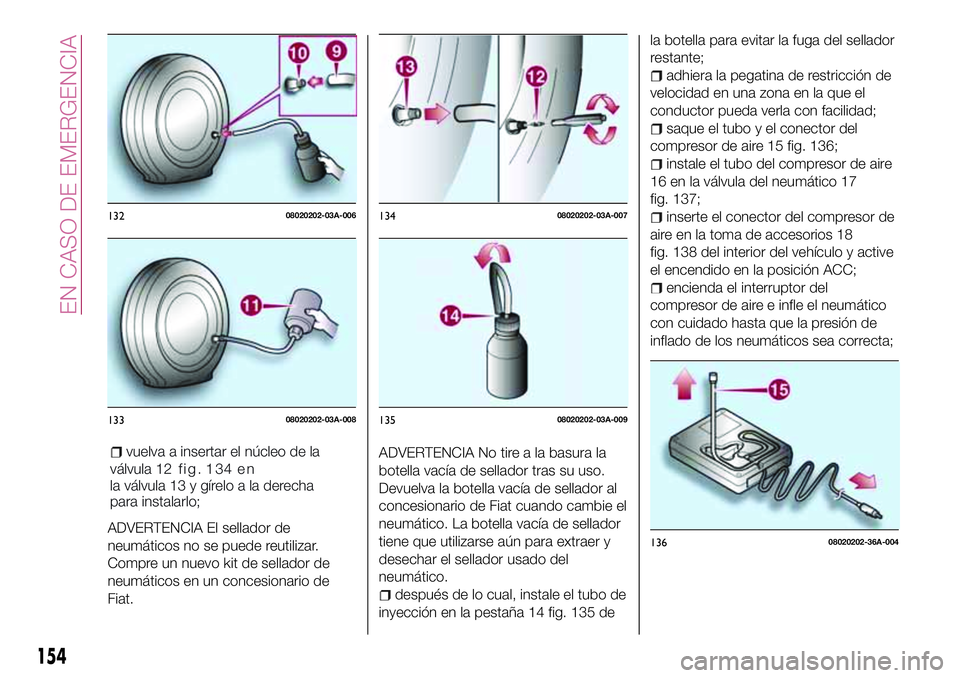

saque el tubo de inyección de la
válvula fig. 134;

ADVERTENCIA El sellador de
neumáticos no se puede reutilizar.
Compre un nuevo kit de sellador de
neumáticos en un concesionario de
Fiat.ADVERTENCIA No tire a la basura la
botella vacía de sellador tras su uso.
Devuelva la botella vacía de sellador al
concesionario de Fiat cuando cambie el
neumático. La botella vacía de sellador
tiene que utilizarse aún para extraer y
desechar el sellador usado del
neumático.
después de lo cual, instale el tubo de
inyección en la pestaña 14 fig. 135 dela botella para evitar la fuga del sellador
restante;
adhiera la pegatina de restricción de
velocidad en una zona en la que el
conductor pueda verla con facilidad;
saque el tubo y el conector del
compresor de aire 15 fig. 136;
instale el tubo del compresor de aire
16 en la válvula del neumático 17
fig. 137;
inserte el conector del compresor de
aire en la toma de accesorios 18
fig. 138 del interior del vehículo y active
el encendido en la posición ACC;
encienda el interruptor del
compresor de aire e infle el neumático
con cuidado hasta que la presión de
inflado de los neumáticos sea correcta;
13208020202-03A-006
13308020202-03A-008
13408020202-03A-007
13508020202-03A-009
13608020202-36A-004
154
EN CASO DE EMERGENCIA
vuelva a insertar el núcleo de la
válvula 12fig. 134 en
la válvula 13 y gírelo a la derecha
para instalarlo;

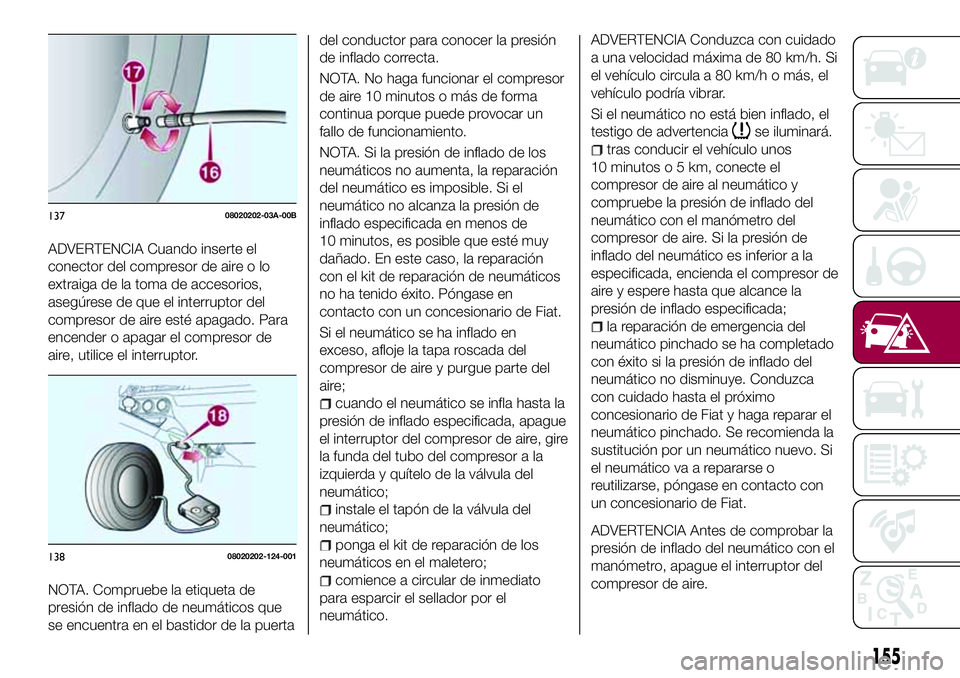

ADVERTENCIA Cuando inserte el
conector del compresor de aire o lo
extraiga de la toma de accesorios,
asegúrese de que el interruptor del
compresor de aire esté apagado. Para
encender o apagar el compresor de
aire, utilice el interruptor.
NOTA. Compruebe la etiqueta de
presión de inflado de neumáticos que
se encuentra en el bastidor de la puertadel conductor para conocer la presión
de inflado correcta.
NOTA. No haga funcionar el compresor
de aire 10 minutos o más de forma
continua porque puede provocar un
fallo de funcionamiento.
NOTA. Si la presión de inflado de los
neumáticos no aumenta, la reparación
del neumático es imposible. Si el
neumático no alcanza la presión de
inflado especificada en menos de
10 minutos, es posible que esté muy
dañado. En este caso, la reparación
con el kit de reparación de neumáticos
no ha tenido éxito. Póngase en
contacto con un concesionario de Fiat.
Si el neumático se ha inflado en
exceso, afloje la tapa roscada del
compresor de aire y purgue parte del
aire;
cuando el neumático se infla hasta la
presión de inflado especificada, apague
el interruptor del compresor de aire, gire
la funda del tubo del compresor a la
izquierda y quítelo de la válvula del
neumático;
instale el tapón de la válvula del
neumático;
ponga el kit de reparación de los
neumáticos en el maletero;
comience a circular de inmediato
para esparcir el sellador por el
neumático.
ADVERTENCIA Conduzca con cuidado
a una velocidad máxima de 80 km/h. Si
el vehículo circula a 80 km/h o más, el
vehículo podría vibrar.
Si el neumático no está bien inflado, el
testigo de advertencia
se iluminará.
tras conducir el vehículo unos
10 minutos o 5 km, conecte el
compresor de aire al neumático y
compruebe la presión de inflado del
neumático con el manómetro del
compresor de aire. Si la presión de
inflado del neumático es inferior a la
especificada, encienda el compresor de
aire y espere hasta que alcance la
presión de inflado especificada;
la reparación de emergencia del
neumático pinchado se ha completado
con éxito si la presión de inflado del
neumático no disminuye. Conduzca
con cuidado hasta el próximo
concesionario de Fiat y haga reparar el
neumático pinchado. Se recomienda la
sustitución por un neumático nuevo. Si
el neumático va a repararse o
reutilizarse, póngase en contacto con
un concesionario de Fiat.
ADVERTENCIA Antes de comprobar la
presión de inflado del neumático con el
manómetro, apague el interruptor del
compresor de aire.
13708020202-03A-00B
13808020202-124-001
155

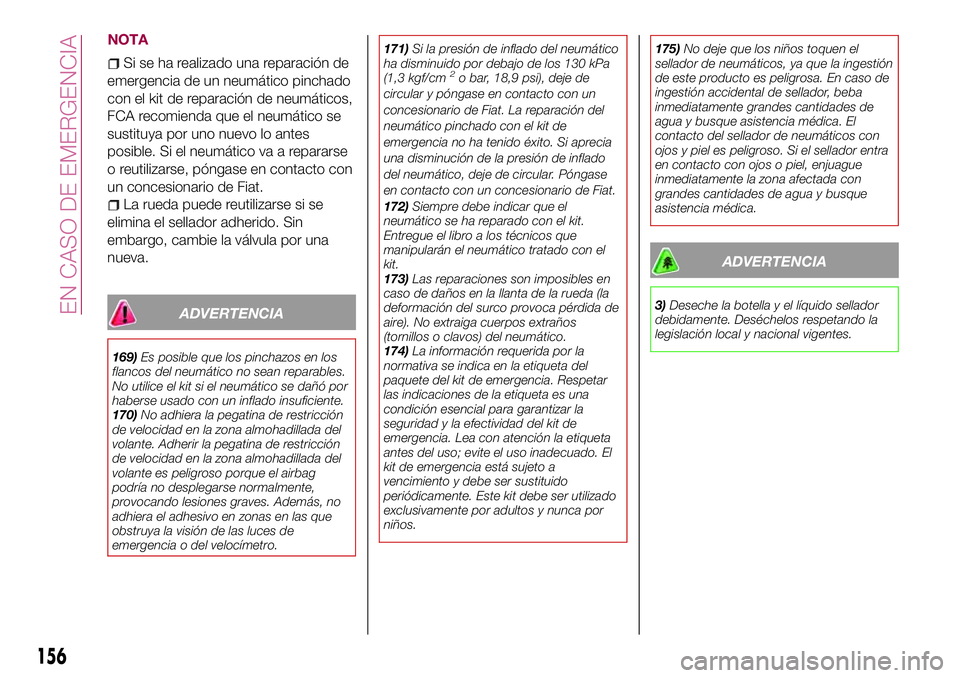

NOTA
Si se ha realizado una reparación de
emergencia de un neumático pinchado
con el kit de reparación de neumáticos,
FCA recomienda que el neumático se
sustituya por uno nuevo lo antes
posible. Si el neumático va a repararse
o reutilizarse, póngase en contacto con
un concesionario de Fiat.
La rueda puede reutilizarse si se
elimina el sellador adherido. Sin
embargo, cambie la válvula por una
nueva.
ADVERTENCIA
169)Es posible que los pinchazos en los
flancos del neumático no sean reparables.
No utilice el kit si el neumático se dañó por
haberse usado con un inflado insuficiente.
170)No adhiera la pegatina de restricción
de velocidad en la zona almohadillada del
volante. Adherir la pegatina de restricción
de velocidad en la zona almohadillada del
volante es peligroso porque el airbag
podría no desplegarse normalmente,
provocando lesiones graves. Además, no
adhiera el adhesivo en zonas en las que
obstruya la visión de las luces de
emergencia o del velocímetro.171)Si la presión de inflado del neumático
ha disminuido por debajo de los 130 kPa
(1,3 kgf/cm
2o bar, 18,9 psi), deje de
circular y póngase en contacto con un
concesionario de Fiat. La reparación del
neumático pinchado con el kit de
emergencia no ha tenido éxito. Si aprecia
una disminución de la presión de inflado
del neumático, deje de circular. Póngase
en contacto con un concesionario de Fiat.
172)Siempre debe indicar que el
neumático se ha reparado con el kit.
Entregue el libro a los técnicos que
manipularán el neumático tratado con el
kit.
173)Las reparaciones son imposibles en
caso de daños en la llanta de la rueda (la
deformación del surco provoca pérdida de
aire). No extraiga cuerpos extraños
(tornillos o clavos) del neumático.
174)La información requerida por la
normativa se indica en la etiqueta del
paquete del kit de emergencia. Respetar
las indicaciones de la etiqueta es una
condición esencial para garantizar la
seguridad y la efectividad del kit de
emergencia. Lea con atención la etiqueta
antes del uso; evite el uso inadecuado. El
kit de emergencia está sujeto a
vencimiento y debe ser sustituido
periódicamente. Este kit debe ser utilizado
exclusivamente por adultos y nunca por
niños.175)No deje que los niños toquen el
sellador de neumáticos, ya que la ingestión
de este producto es peligrosa. En caso de
ingestión accidental de sellador, beba
inmediatamente grandes cantidades de
agua y busque asistencia médica. El
contacto del sellador de neumáticos con
ojos y piel es peligroso. Si el sellador entra
en contacto con ojos o piel, enjuague
inmediatamente la zona afectada con
grandes cantidades de agua y busque
asistencia médica.
ADVERTENCIA
3)Deseche la botella y el líquido sellador
debidamente. Deséchelos respetando la
legislación local y nacional vigentes.
156
EN CASO DE EMERGENCIA

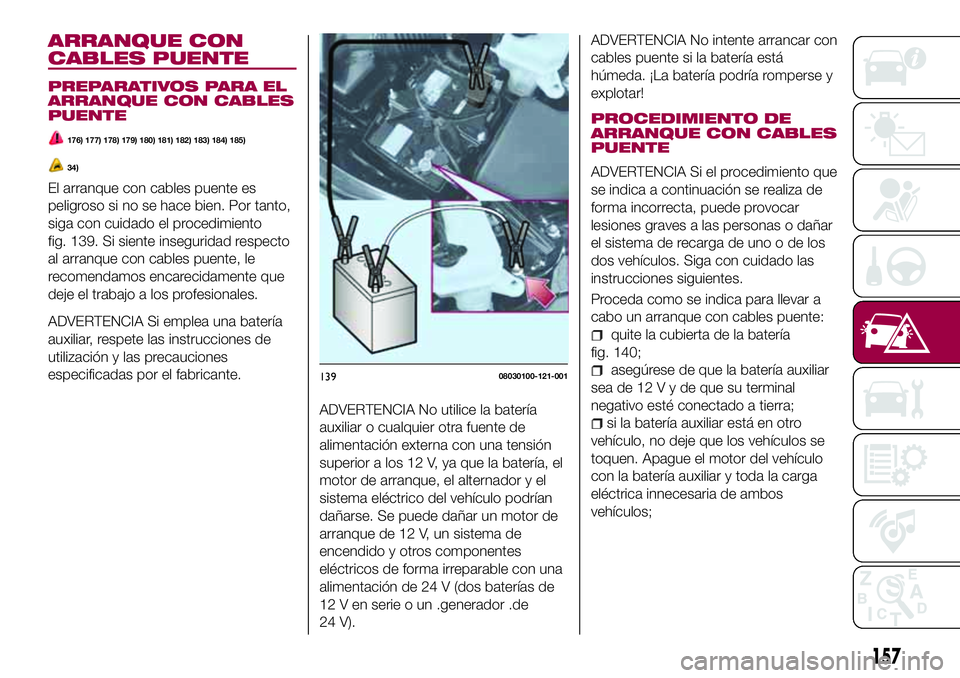

ARRANQUE CON
CABLES PUENTE
PREPARATIVOS PARA EL
ARRANQUE CON CABLES
PUENTE
176) 177) 178) 179) 180) 181) 182) 183) 184) 185)
34)
El arranque con cables puente es
peligroso si no se hace bien. Por tanto,
siga con cuidado el procedimiento
fig. 139. Si siente inseguridad respecto
al arranque con cables puente, le
recomendamos encarecidamente que
deje el trabajo a los profesionales.
ADVERTENCIA Si emplea una batería
auxiliar, respete las instrucciones de
utilización y las precauciones
especificadas por el fabricante.
ADVERTENCIA No utilice la batería
auxiliar o cualquier otra fuente de
alimentación externa con una tensión
superior a los 12 V, ya que la batería, el
motor de arranque, el alternador y el
sistema eléctrico del vehículo podrían
dañarse. Se puede dañar un motor de
arranque de 12 V, un sistema de
encendido y otros componentes
eléctricos de forma irreparable con una
alimentación de 24 V (dos baterías de
12 V en serie o un .generador .de
24 V).ADVERTENCIA No intente arrancar con
cables puente si la batería está
húmeda. ¡La batería podría romperse y
explotar!
PROCEDIMIENTO DE
ARRANQUE CON CABLES
PUENTE
ADVERTENCIA Si el procedimiento que
se indica a continuación se realiza de
forma incorrecta, puede provocar
lesiones graves a las personas o dañar
el sistema de recarga de uno o de los
dos vehículos. Siga con cuidado las
instrucciones siguientes.
Proceda como se indica para llevar a
cabo un arranque con cables puente:
quite la cubierta de la batería
fig. 140;
asegúrese de que la batería auxiliar
seade12Vydequesuterminal
negativo esté conectado a tierra;
si la batería auxiliar está en otro
vehículo, no deje que los vehículos se
toquen. Apague el motor del vehículo
con la batería auxiliar y toda la carga
eléctrica innecesaria de ambos
vehículos;
13908030100-121-001
157

conecte los cables puente en la
secuencia exacta que indica el
apartado “Preparativos para el arranque
con cables puente”:
– conecte un extremo de un cable al
terminal positivo de la batería
descargada;
– fije el otro extremo al terminal
positivo de la batería auxiliar;
– conecte un extremo del otro cable
al terminal negativo de la batería
auxiliar;
– conecte el otro extremo al punto de
conexión a tierra indicado en la
ilustración, lejos de la batería
descargada.
arranque el motor del vehículo
auxiliar y déjelo funcionar unos minutos.
Luego arranque el motor del otro
vehículo;

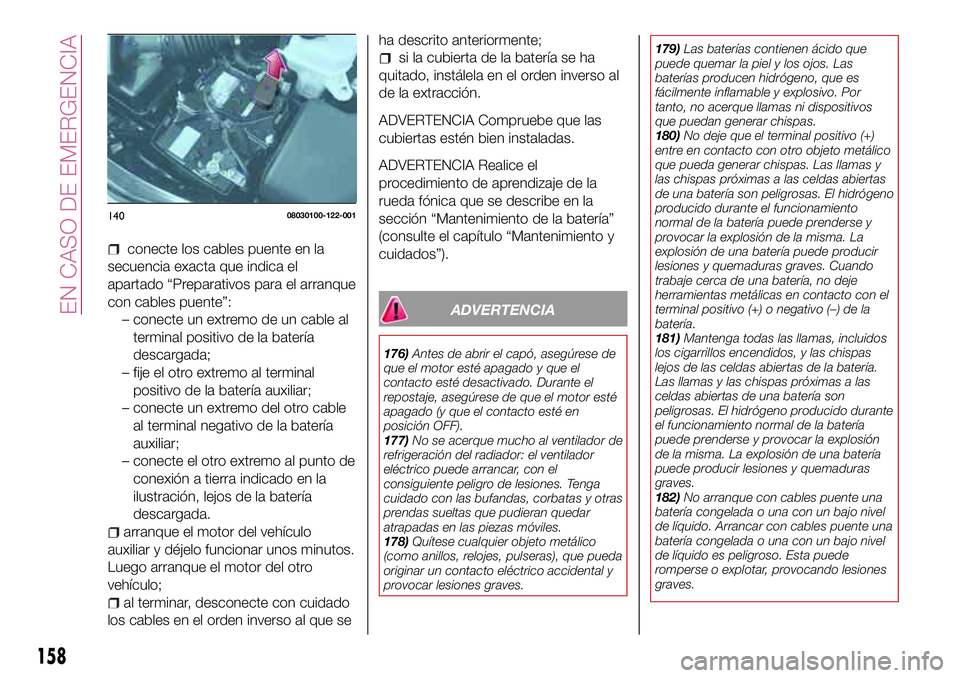

al terminar, desconecte con cuidado
los cables en el orden inverso al que seha descrito anteriormente;
si la cubierta de la batería se ha
quitado, instálela en el orden inverso al
de la extracción.
ADVERTENCIA Compruebe que las
cubiertas estén bien instaladas.
ADVERTENCIA Realice el
procedimiento de aprendizaje de la
rueda fónica que se describe en la
sección “Mantenimiento de la batería”
(consulte el capítulo “Mantenimiento y
cuidados”).
ADVERTENCIA
176)Antes de abrir el capó, asegúrese de
que el motor esté apagado y que el
contacto esté desactivado. Durante el
repostaje, asegúrese de que el motor esté
apagado (y que el contacto esté en
posición OFF).
177)No se acerque mucho al ventilador de
refrigeración del radiador: el ventilador
eléctrico puede arrancar, con el
consiguiente peligro de lesiones. Tenga
cuidado con las bufandas, corbatas y otras
prendas sueltas que pudieran quedar
atrapadas en las piezas móviles.
178)Quítese cualquier objeto metálico
(como anillos, relojes, pulseras), que pueda
originar un contacto eléctrico accidental y
provocar lesiones graves.179)Las baterías contienen ácido que
puede quemar la piel y los ojos. Las
baterías producen hidrógeno, que es
fácilmente inflamable y explosivo. Por
tanto, no acerque llamas ni dispositivos
que puedan generar chispas.
180)No deje que el terminal positivo (+)
entre en contacto con otro objeto metálico
que pueda generar chispas. Las llamas y
las chispas próximas a las celdas abiertas
de una batería son peligrosas. El hidrógeno
producido durante el funcionamiento
normal de la batería puede prenderse y
provocar la explosión de la misma. La
explosión de una batería puede producir
lesiones y quemaduras graves. Cuando
trabaje cerca de una batería, no deje
herramientas metálicas en contacto con el
terminal positivo (+) o negativo (–) de la
batería.
181)Mantenga todas las llamas, incluidos
los cigarrillos encendidos, y las chispas
lejos de las celdas abiertas de la batería.
Las llamas y las chispas próximas a las
celdas abiertas de una batería son
peligrosas. El hidrógeno producido durante
el funcionamiento normal de la batería
puede prenderse y provocar la explosión
de la misma. La explosión de una batería
puede producir lesiones y quemaduras
graves.
182)No arranque con cables puente una
batería congelada o una con un bajo nivel
de líquido. Arrancar con cables puente una
batería congelada o una con un bajo nivel
de líquido es peligroso. Esta puede
romperse o explotar, provocando lesiones
graves.
14008030100-122-001
158
EN CASO DE EMERGENCIA
