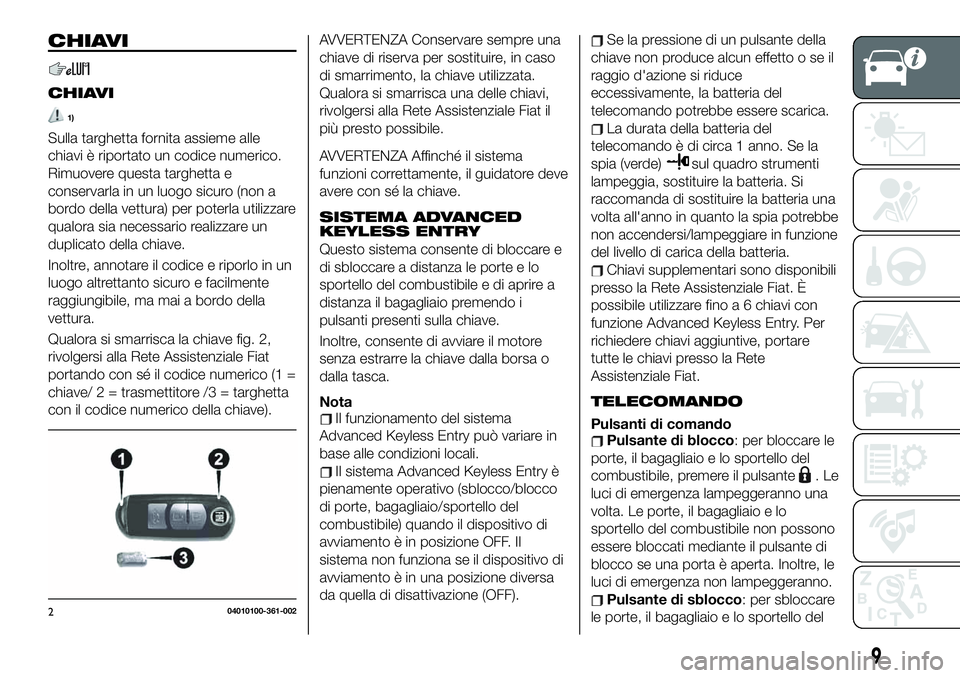

CHIAVI
CHIAVI
1)
Sulla targhetta fornita assieme alle
chiavi è riportato un codice numerico.
Rimuovere questa targhetta e
conservarla in un luogo sicuro (non a
bordo della vettura) per poterla utilizzare
qualora sia necessario realizzare un
duplicato della chiave.
Inoltre, annotare il codice e riporlo in un
luogo altrettanto sicuro e facilmente
raggiungibile, ma mai a bordo della
vettura.
Qualora si smarrisca la chiave fig. 2,
rivolgersi alla Rete Assistenziale Fiat
portando con sé il codice numerico (1 =
chiave/ 2 = trasmettitore /3 = targhetta
con il codice numerico della chiave).
AVVERTENZA Conservare sempre una
chiave di riserva per sostituire, in caso
di smarrimento, la chiave utilizzata.
Qualora si smarrisca una delle chiavi,
rivolgersi alla Rete Assistenziale Fiat il
più presto possibile.
AVVERTENZA Affinché il sistema
funzioni correttamente, il guidatore deve
avere con sé la chiave.
SISTEMA ADVANCED
KEYLESS ENTRY
Questo sistema consente di bloccare e
di sbloccare a distanza le porte e lo
sportello del combustibile e di aprire a
distanza il bagagliaio premendo i
pulsanti presenti sulla chiave.
Inoltre, consente di avviare il motore
senza estrarre la chiave dalla borsa o
dalla tasca.
Nota
Il funzionamento del sistema
Advanced Keyless Entry può variare in
base alle condizioni locali.
Il sistema Advanced Keyless Entry è
pienamente operativo (sblocco/blocco
di porte, bagagliaio/sportello del
combustibile) quando il dispositivo di
avviamento è in posizione OFF. Il
sistema non funziona se il dispositivo di
avviamento è in una posizione diversa
da quella di disattivazione (OFF).
Se la pressione di un pulsante della
chiave non produce alcun effetto o se il
raggio d'azione si riduce
eccessivamente, la batteria del
telecomando potrebbe essere scarica.
La durata della batteria del
telecomando è di circa 1 anno. Se la
spia (verde)
sul quadro strumenti
lampeggia, sostituire la batteria. Si
raccomanda di sostituire la batteria una
volta all'anno in quanto la spia potrebbe
non accendersi/lampeggiare in funzione
del livello di carica della batteria.
Chiavi supplementari sono disponibili
presso la Rete Assistenziale Fiat. È
possibile utilizzare fino a 6 chiavi con
funzione Advanced Keyless Entry. Per
richiedere chiavi aggiuntive, portare
tutte le chiavi presso la Rete
Assistenziale Fiat.
TELECOMANDO
Pulsanti di comandoPulsante di blocco: per bloccare le
porte, il bagagliaio e lo sportello del
combustibile, premere il pulsante
.Le
luci di emergenza lampeggeranno una
volta. Le porte, il bagagliaio e lo
sportello del combustibile non possono
essere bloccati mediante il pulsante di
blocco se una porta è aperta. Inoltre, le
luci di emergenza non lampeggeranno.
Pulsante di sblocco: per sbloccare

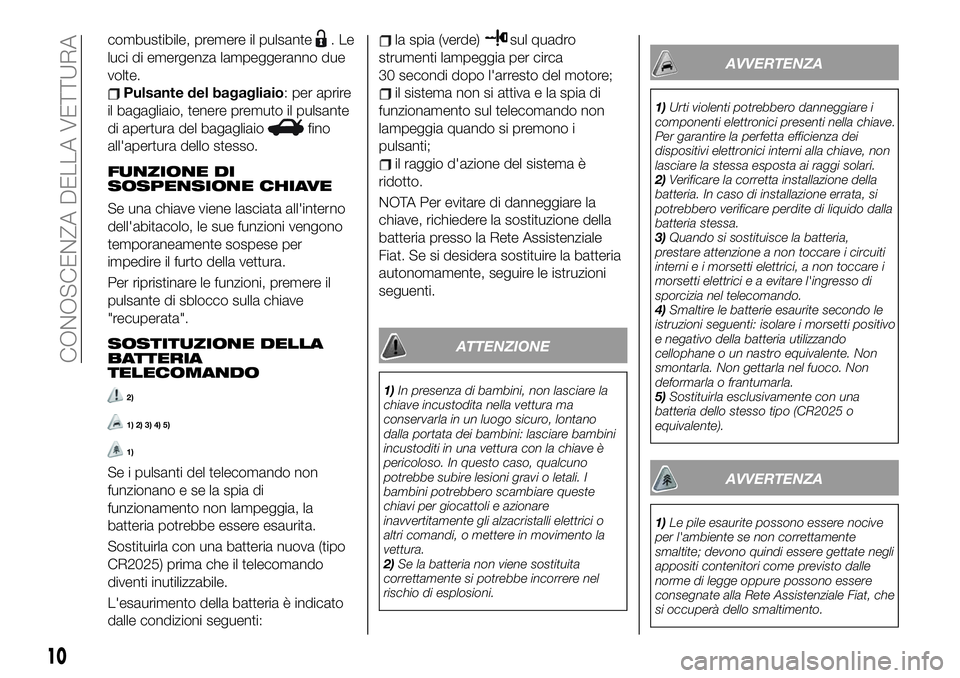

le porte, il bagagliaio e lo sportello del204010100-361-002
9

combustibile, premere il pulsante.Le
luci di emergenza lampeggeranno due
volte.
Pulsante del bagagliaio: per aprire
il bagagliaio, tenere premuto il pulsante
di apertura del bagagliaio
fino
all'apertura dello stesso.
FUNZIONE DI
SOSPENSIONE CHIAVE
Se una chiave viene lasciata all'interno
dell'abitacolo, le sue funzioni vengono
temporaneamente sospese per
impedire il furto della vettura.
Per ripristinare le funzioni, premere il
pulsante di sblocco sulla chiave
"recuperata".
SOSTITUZIONE DELLA
BATTERIA
TELECOMANDO
2)
1) 2) 3) 4) 5)
1)
Se i pulsanti del telecomando non
funzionano e se la spia di
funzionamento non lampeggia, la
batteria potrebbe essere esaurita.
Sostituirla con una batteria nuova (tipo
CR2025) prima che il telecomando
diventi inutilizzabile.
L'esaurimento della batteria è indicato
dalle condizioni seguenti:
la spia (verde)sul quadro
strumenti lampeggia per circa
30 secondi dopo l'arresto del motore;
il sistema non si attiva e la spia di
funzionamento sul telecomando non
lampeggia quando si premono i
pulsanti;
il raggio d'azione del sistema è
ridotto.
NOTA Per evitare di danneggiare la
chiave, richiedere la sostituzione della
batteria presso la Rete Assistenziale
Fiat. Se si desidera sostituire la batteria
autonomamente, seguire le istruzioni
seguenti.
ATTENZIONE
1)In presenza di bambini, non lasciare la
chiave incustodita nella vettura ma
conservarla in un luogo sicuro, lontano
dalla portata dei bambini: lasciare bambini
incustoditi in una vettura con la chiave è
pericoloso. In questo caso, qualcuno
potrebbe subire lesioni gravi o letali. I
bambini potrebbero scambiare queste
chiavi per giocattoli e azionare
inavvertitamente gli alzacristalli elettrici o
altri comandi, o mettere in movimento la
vettura.
2)Se la batteria non viene sostituita
correttamente si potrebbe incorrere nel
rischio di esplosioni.
AVVERTENZA
1)Urti violenti potrebbero danneggiare i
componenti elettronici presenti nella chiave.
Per garantire la perfetta efficienza dei
dispositivi elettronici interni alla chiave, non
lasciare la stessa esposta ai raggi solari.
2)Verificare la corretta installazione della
batteria. In caso di installazione errata, si
potrebbero verificare perdite di liquido dalla
batteria stessa.
3)Quando si sostituisce la batteria,
prestare attenzione a non toccare i circuiti
interni e i morsetti elettrici, a non toccare i
morsetti elettrici e a evitare l'ingresso di
sporcizia nel telecomando.
4)Smaltire le batterie esaurite secondo le
istruzioni seguenti: isolare i morsetti positivo
e negativo della batteria utilizzando
cellophane o un nastro equivalente. Non
smontarla. Non gettarla nel fuoco. Non
deformarla o frantumarla.
5)Sostituirla esclusivamente con una
batteria dello stesso tipo (CR2025 o
equivalente).
AVVERTENZA
1)Le pile esaurite possono essere nocive
per l'ambiente se non correttamente
smaltite; devono quindi essere gettate negli
appositi contenitori come previsto dalle
norme di legge oppure possono essere
consegnate alla Rete Assistenziale Fiat, che
si occuperà dello smaltimento.
10
CONOSCENZA DELLA VETTURA

DISPOSITIVO DI
AVVIAMENTO
POSIZIONI PULSANTE DI
AVVIAMENTO
Il sistema funziona solo quando la
chiave è all'interno del raggio d'azione.
Ad ogni pressione del pulsante di
avviamento fig. 3 corrisponde una
posizione differente: OFF, ACC e ON (in
questo ordine). Dalla posizione ON,
premendo nuovamente il pulsante si
inibisce l'avviamento.
Nota
Il motore viene avviato premendo il
pulsante di avviamento e
contemporaneamente il pedale della
frizione (sulle versioni con cambio
manuale), oppure il pedale del freno
(versioni con cambio automatico). Per
commutare la posizione del dispositivodi avviamento premere il pulsante di
avviamento senza premere il pedale.
Quando il motore è arrestato, non
lasciare il dispositivo di avviamento in
posizione ON per evitare di scaricare la
batteria. Se il dispositivo di avviamento
è lasciato in posizione ACC (versioni
con cambio automatico, la leva
selettrice è in posizionePeildispositivo
di avviamento è in posizione ACC), il
dispositivo di avviamento si disattiva
automaticamente dopo circa 25 minuti.
OFF
3)
L'alimentazione dei dispositivi elettrici si
disattiva ed il LED (giallo ambra) sul
pulsante di avviamento si spegne. In
questa posizione, il volante è bloccato
(inserimento automatico bloccasterzo).
Bloccasterzo
Se il LED (verde) sul pulsante di
avviamento lampeggia e viene emessa
una segnalazione acustica, si inserisce il
bloccasterzo. Per sbloccare il volante,
tenere premuto il pulsante di
avviamento ruotandolo
contemporaneamente verso sinistra e
verso destra.
ACC (Accessori)
Alcuni accessori elettrici sono
funzionanti ed il LED (giallo ambra) si
accende. In questa posizione, il volanteè sbloccato. Se il pulsante di
avviamento si trova in posizione ACC, il
sistema Advanced Keyless Entry non
funziona e le porte non si
bloccano/sbloccano se sono state
bloccate manualmente.
ON
Avviamento del motore. Il LED (giallo
ambra) si spegne (il LED si accende
quando il dispositivo di avviamento è
portato in posizione ON a motore
arrestato).
AVVIAMENTO DEL
MOTORE
4)
Procedere come segue:
assicurarsi di avere con sé la chiave;
gli occupanti devono allacciare le
rispettive cinture di sicurezza;
assicurarsi di avere inserito il freno a
mano. Continuare a premere con
decisione il pedale del freno fino alla
completa accensione del motore;
Cambio manuale: continuare a
premere con decisione il pedale del
freno fino alla completa accensione del
motore.Cambio automatico: portare
la marcia della vettura nella posizione di
parcheggio (P). Se è necessario
riavviare il motore quando la vettura è in
movimento, portare la marcia in folle
(N);305010101-L12-001
11

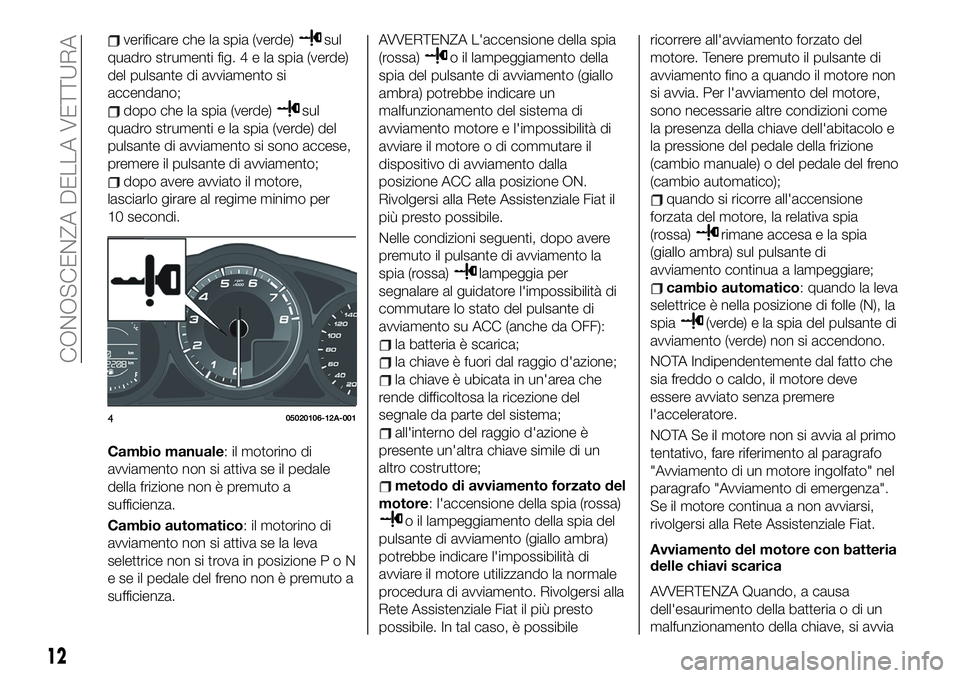

verificare che la spia (verde)sul
quadro strumenti fig.4elaspia (verde)
del pulsante di avviamento si
accendano;
dopo che la spia (verde)sul
quadro strumenti e la spia (verde) del
pulsante di avviamento si sono accese,
premere il pulsante di avviamento;
dopo avere avviato il motore,
lasciarlo girare al regime minimo per
10 secondi.
Cambio manuale: il motorino di
avviamento non si attiva se il pedale
della frizione non è premuto a
sufficienza.
Cambio automatico: il motorino di
avviamento non si attiva se la leva
selettrice non si trova in posizionePoN
e se il pedale del freno non è premuto a
sufficienza.
AVVERTENZA L'accensione della spia
(rossa)
o il lampeggiamento della
spia del pulsante di avviamento (giallo
ambra) potrebbe indicare un
malfunzionamento del sistema di
avviamento motore e l'impossibilità di
avviare il motore o di commutare il
dispositivo di avviamento dalla
posizione ACC alla posizione ON.
Rivolgersi alla Rete Assistenziale Fiat il
più presto possibile.
Nelle condizioni seguenti, dopo avere
premuto il pulsante di avviamento la
spia (rossa)
lampeggia per
segnalare al guidatore l'impossibilità di
commutare lo stato del pulsante di
avviamento su ACC (anche da OFF):
la batteria è scarica;
la chiave è fuori dal raggio d'azione;
la chiave è ubicata in un'area che
rende difficoltosa la ricezione del
segnale da parte del sistema;
all'interno del raggio d'azione è
presente un'altra chiave simile di un
altro costruttore;
metodo di avviamento forzato del
motore: l'accensione della spia (rossa)
o il lampeggiamento della spia del
pulsante di avviamento (giallo ambra)
potrebbe indicare l'impossibilità di
avviare il motore utilizzando la normale
procedura di avviamento. Rivolgersi alla
Rete Assistenziale Fiat il più presto
possibile. In tal caso, è possibilericorrere all'avviamento forzato del
motore. Tenere premuto il pulsante di
avviamento fino a quando il motore non
si avvia. Per l'avviamento del motore,
sono necessarie altre condizioni come
la presenza della chiave dell'abitacolo e
la pressione del pedale della frizione
(cambio manuale) o del pedale del freno
(cambio automatico);
quando si ricorre all'accensione
forzata del motore, la relativa spia
(rossa)
rimane accesa e la spia
(giallo ambra) sul pulsante di
avviamento continua a lampeggiare;
cambio automatico: quando la leva
selettrice è nella posizione di folle (N), la
spia
(verde) e la spia del pulsante di
avviamento (verde) non si accendono.
NOTA Indipendentemente dal fatto che
sia freddo o caldo, il motore deve
essere avviato senza premere
l'acceleratore.
NOTA Se il motore non si avvia al primo
tentativo, fare riferimento al paragrafo
"Avviamento di un motore ingolfato" nel
paragrafo "Avviamento di emergenza".
Se il motore continua a non avviarsi,
rivolgersi alla Rete Assistenziale Fiat.
Avviamento del motore con batteria
delle chiavi scarica
AVVERTENZA Quando, a causa
dell'esaurimento della batteria o di un
malfunzionamento della chiave, si avvia
405020106-12A-001
12
CONOSCENZA DELLA VETTURA

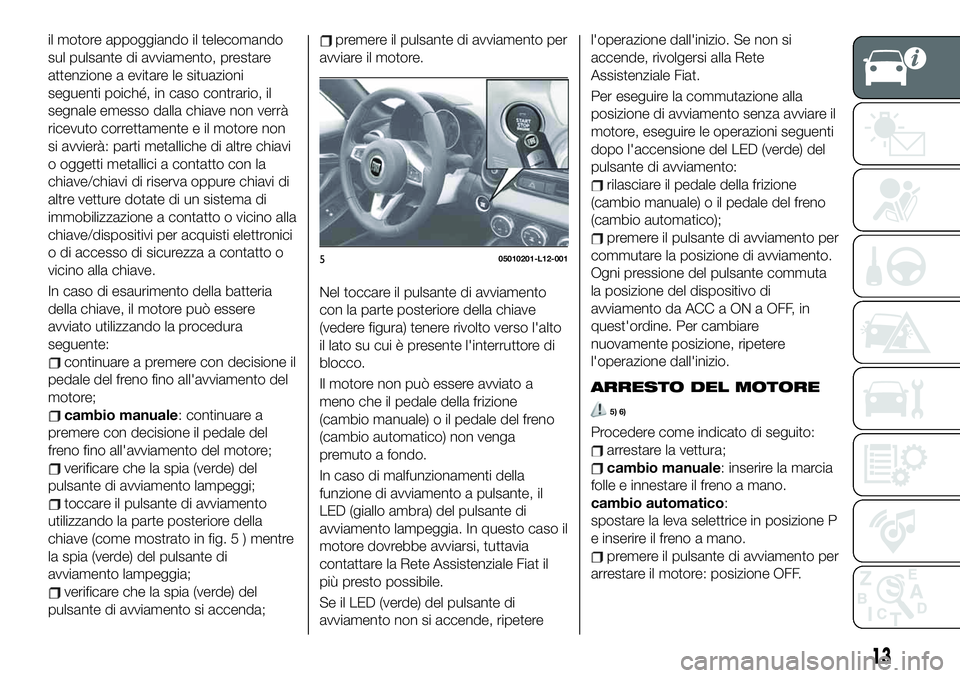

il motore appoggiando il telecomando
sul pulsante di avviamento, prestare
attenzione a evitare le situazioni
seguenti poiché, in caso contrario, il
segnale emesso dalla chiave non verrà
ricevuto correttamente e il motore non
si avvierà: parti metalliche di altre chiavi
o oggetti metallici a contatto con la
chiave/chiavi di riserva oppure chiavi di
altre vetture dotate di un sistema di
immobilizzazione a contatto o vicino alla
chiave/dispositivi per acquisti elettronici
o di accesso di sicurezza a contatto o
vicino alla chiave.
In caso di esaurimento della batteria
della chiave, il motore può essere
avviato utilizzando la procedura
seguente:
continuare a premere con decisione il
pedale del freno fino all'avviamento del
motore;
cambio manuale: continuare a
premere con decisione il pedale del
freno fino all'avviamento del motore;
verificare che la spia (verde) del
pulsante di avviamento lampeggi;
toccare il pulsante di avviamento
utilizzando la parte posteriore della
chiave (come mostrato in fig. 5 ) mentre
la spia (verde) del pulsante di
avviamento lampeggia;
verificare che la spia (verde) del
pulsante di avviamento si accenda;
premere il pulsante di avviamento per
avviare il motore.
Nel toccare il pulsante di avviamento
con la parte posteriore della chiave
(vedere figura) tenere rivolto verso l'alto
il lato su cui è presente l'interruttore di
blocco.
Il motore non può essere avviato a
meno che il pedale della frizione
(cambio manuale) o il pedale del freno
(cambio automatico) non venga
premuto a fondo.
In caso di malfunzionamenti della
funzione di avviamento a pulsante, il
LED (giallo ambra) del pulsante di
avviamento lampeggia. In questo caso il
motore dovrebbe avviarsi, tuttavia
contattare la Rete Assistenziale Fiat il
più presto possibile.
Se il LED (verde) del pulsante di
avviamento non si accende, ripeterel'operazione dall'inizio. Se non si
accende, rivolgersi alla Rete
Assistenziale Fiat.
Per eseguire la commutazione alla
posizione di avviamento senza avviare il
motore, eseguire le operazioni seguenti
dopo l'accensione del LED (verde) del
pulsante di avviamento:
rilasciare il pedale della frizione
(cambio manuale) o il pedale del freno
(cambio automatico);
premere il pulsante di avviamento per
commutare la posizione di avviamento.
Ogni pressione del pulsante commuta
la posizione del dispositivo di
avviamento da ACC a ON a OFF, in
quest'ordine. Per cambiare
nuovamente posizione, ripetere
l'operazione dall'inizio.
ARRESTO DEL MOTORE
5) 6)
Procedere come indicato di seguito:
arrestare la vettura;
cambio manuale: inserire la marcia
folle e innestare il freno a mano.
cambio automatico:
spostare la leva selettrice in posizione P
e inserire il freno a mano.
premere il pulsante di avviamento per
arrestare il motore: posizione OFF.
505010201-L12-001
13

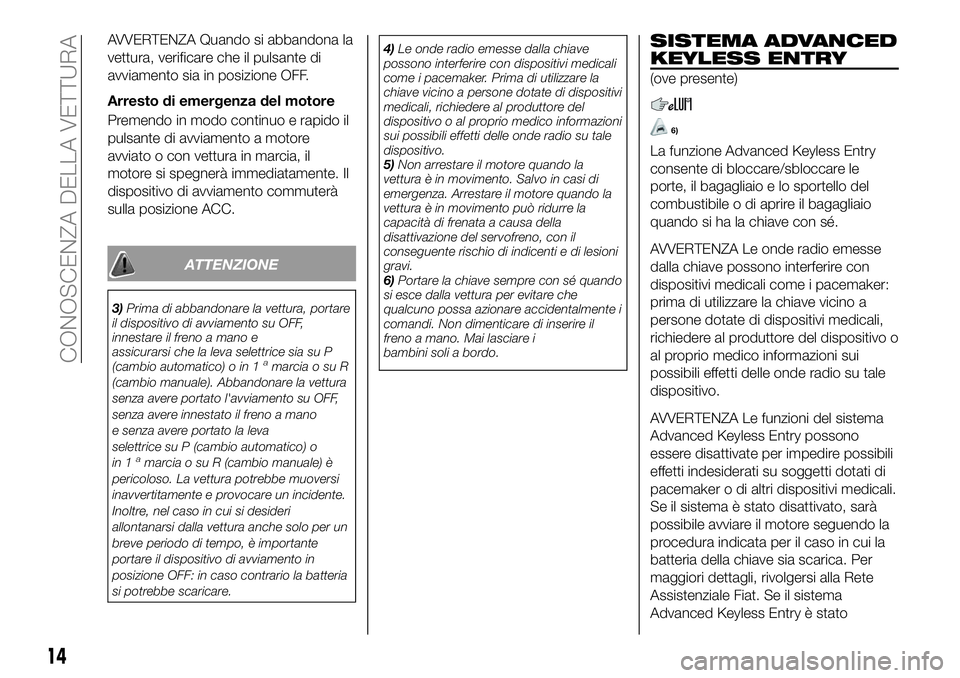

AVVERTENZA Quando si abbandona la
vettura, verificare che il pulsante di
avviamento sia in posizione OFF.
Arresto di emergenza del motore
Premendo in modo continuo e rapido il
pulsante di avviamento a motore
avviato o con vettura in marcia, il
motore si spegnerà immediatamente. Il
dispositivo di avviamento commuterà
sulla posizione ACC.
ATTENZIONE
3)Prima di abbandonare la vettura, portare
il dispositivo di avviamento su OFF,
innestare il freno a mano e
assicurarsi che la leva selettrice sia su P
(cambio automatico) o in 1
amarcia o su R
(cambio manuale). Abbandonare la vettura
senza avere portato l'avviamento su OFF,
senza avere innestato il freno a mano
e senza avere portato la leva
selettrice su P (cambio automatico) o
in 1
amarcia o su R (cambio manuale) è
pericoloso. La vettura potrebbe muoversi
inavvertitamente e provocare un incidente.
Inoltre, nel caso in cui si desideri
allontanarsi dalla vettura anche solo per un
breve periodo di tempo, è importante
portare il dispositivo di avviamento in
posizione OFF: in caso contrario la batteria
si potrebbe scaricare.4)Le onde radio emesse dalla chiave
possono interferire con dispositivi medicali
come i pacemaker. Prima di utilizzare la
chiave vicino a persone dotate di dispositivi
medicali, richiedere al produttore del
dispositivo o al proprio medico informazioni
sui possibili effetti delle onde radio su tale
dispositivo.
5)Non arrestare il motore quando la
vettura è in movimento. Salvo in casi di
emergenza. Arrestare il motore quando la
vettura è in movimento può ridurre la
capacità di frenata a causa della
disattivazione del servofreno, con il
conseguente rischio di indicenti e di lesioni
gravi.
6)Portare la chiave sempre con sé quando
si esce dalla vettura per evitare che
qualcuno possa azionare accidentalmente i
comandi. Non dimenticare di inserire il
freno a mano. Mai lasciare i
bambini soli a bordo.
SISTEMA ADVANCED
KEYLESS ENTRY
(ove presente)
6)
La funzione Advanced Keyless Entry
consente di bloccare/sbloccare le
porte, il bagagliaio e lo sportello del
combustibile o di aprire il bagagliaio
quando si ha la chiave con sé.
AVVERTENZA Le onde radio emesse
dalla chiave possono interferire con
dispositivi medicali come i pacemaker:
prima di utilizzare la chiave vicino a
persone dotate di dispositivi medicali,
richiedere al produttore del dispositivo o
al proprio medico informazioni sui
possibili effetti delle onde radio su tale
dispositivo.
AVVERTENZA Le funzioni del sistema
Advanced Keyless Entry possono
essere disattivate per impedire possibili
effetti indesiderati su soggetti dotati di
pacemaker o di altri dispositivi medicali.
Se il sistema è stato disattivato, sarà
possibile avviare il motore seguendo la
procedura indicata per il caso in cui la
batteria della chiave sia scarica. Per
maggiori dettagli, rivolgersi alla Rete
Assistenziale Fiat. Se il sistema
Advanced Keyless Entry è stato
14
CONOSCENZA DELLA VETTURA

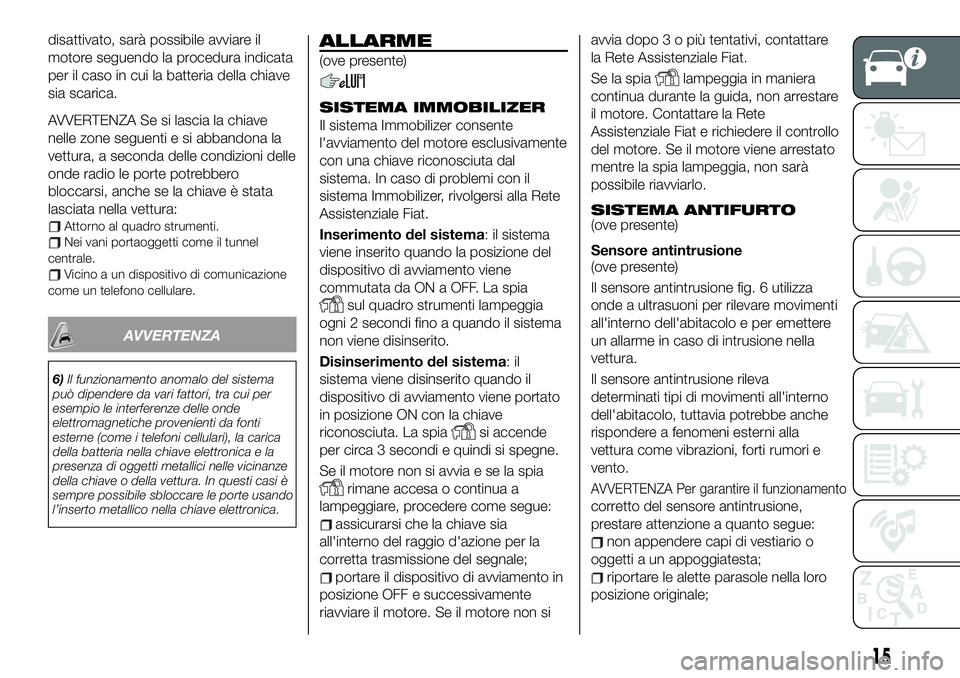

disattivato, sarà possibile avviare il
motore seguendo la procedura indicata
per il caso in cui la batteria della chiave
sia scarica.
AVVERTENZA Se si lascia la chiave
nelle zone seguenti e si abbandona la
vettura, a seconda delle condizioni delle
onde radio le porte potrebbero
bloccarsi, anche se la chiave è stata
lasciata nella vettura:
Attorno al quadro strumenti.Nei vani portaoggetti come il tunnel
centrale.
Vicino a un dispositivo di comunicazione
come un telefono cellulare.
AVVERTENZA
6)Il funzionamento anomalo del sistema
può dipendere da vari fattori, tra cui per
esempio le interferenze delle onde
elettromagnetiche provenienti da fonti
esterne (come i telefoni cellulari), la carica
della batteria nella chiave elettronica e la
presenza di oggetti metallici nelle vicinanze
della chiave o della vettura. In questi casi è
sempre possibile sbloccare le porte usando
l’inserto metallico nella chiave elettronica.
ALLARME
(ove presente)
SISTEMA IMMOBILIZER
Il sistema Immobilizer consente
l'avviamento del motore esclusivamente
con una chiave riconosciuta dal
sistema. In caso di problemi con il
sistema Immobilizer, rivolgersi alla Rete
Assistenziale Fiat.
Inserimento del sistema: il sistema
viene inserito quando la posizione del
dispositivo di avviamento viene
commutata da ON a OFF. La spia
sul quadro strumenti lampeggia
ogni 2 secondi fino a quando il sistema
non viene disinserito.
Disinserimento del sistema:il
sistema viene disinserito quando il
dispositivo di avviamento viene portato
in posizione ON con la chiave
riconosciuta. La spia
si accende
per circa 3 secondi e quindi si spegne.
Se il motore non si avvia e se la spia
rimane accesa o continua a
lampeggiare, procedere come segue:
assicurarsi che la chiave sia
all'interno del raggio d'azione per la
corretta trasmissione del segnale;
portare il dispositivo di avviamento in
posizione OFF e successivamente
riavviare il motore. Se il motore non siavvia dopo 3 o più tentativi, contattare
la Rete Assistenziale Fiat.
Se la spia
lampeggia in maniera
continua durante la guida, non arrestare
il motore. Contattare la Rete
Assistenziale Fiat e richiedere il controllo
del motore. Se il motore viene arrestato
mentre la spia lampeggia, non sarà
possibile riavviarlo.
SISTEMA ANTIFURTO(ove presente)
Sensore antintrusione
(ove presente)
Il sensore antintrusione fig. 6 utilizza
onde a ultrasuoni per rilevare movimenti
all'interno dell'abitacolo e per emettere
un allarme in caso di intrusione nella
vettura.
Il sensore antintrusione rileva
determinati tipi di movimenti all'interno
dell'abitacolo, tuttavia potrebbe anche
rispondere a fenomeni esterni alla
vettura come vibrazioni, forti rumori e
vento.
AVVERTENZA Per garantire il funzionamento
corretto del sensore antintrusione,
prestare attenzione a quanto segue:
non appendere capi di vestiario o
oggetti a un appoggiatesta;
riportare le alette parasole nella loro
posizione originale;
15

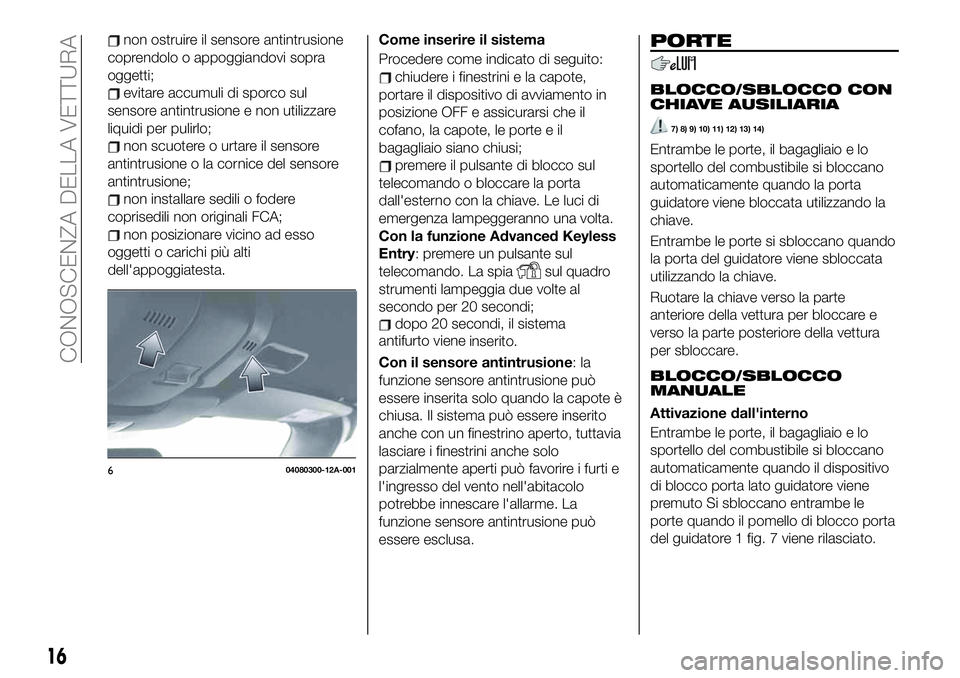

non ostruire il sensore antintrusione
coprendolo o appoggiandovi sopra
oggetti;
evitare accumuli di sporco sul
sensore antintrusione e non utilizzare
liquidi per pulirlo;
non scuotere o urtare il sensore
antintrusione o la cornice del sensore
antintrusione;
non installare sedili o fodere
coprisedili non originali FCA;
non posizionare vicino ad esso
oggetti o carichi più alti
dell'appoggiatesta.Come inserire il sistema
Procedere come indicato di seguito:
chiudere i finestrini e la capote,
portare il dispositivo di avviamento in
posizione OFF e assicurarsi che il
cofano, la capote, le porte e il
bagagliaio siano chiusi;
premere il pulsante di blocco sul
telecomando o bloccare la porta
dall'esterno con la chiave. Le luci di
emergenza lampeggeranno una volta.
Con la funzione Advanced Keyless
Entry: premere un pulsante sul
telecomando. La spia
sul quadro
strumenti lampeggia due volte al
secondo per 20 secondi;
antifurto viene
inserito.
Con il sensore antintrusione:la
funzione sensore antintrusione può
essere inserita solo quando la capote è
chiusa. Il sistema può essere inserito
anche con un finestrino aperto, tuttavia
lasciare i finestrini anche solo
parzialmente aperti può favorire i furti e
l'ingresso del vento nell'abitacolo
potrebbe innescare l'allarme. La
funzione sensore antintrusione può
essere esclusa.
PORTE
BLOCCO/SBLOCCO CON
CHIAVE AUSILIARIA
7) 8) 9) 10) 11) 12) 13) 14)
Entrambe le porte, il bagagliaio e lo
sportello del combustibile si bloccano
automaticamente quando la porta
guidatore viene bloccata utilizzando la
chiave.
Entrambe le porte si sbloccano quando
la porta del guidatore viene sbloccata
utilizzando la chiave.
Ruotare la chiave verso la parte
anteriore della vettura per bloccare e
verso la parte posteriore della vettura
per sbloccare.
BLOCCO/SBLOCCO
MANUALE
Attivazione dall'interno
Entrambe le porte, il bagagliaio e lo
sportello del combustibile si bloccano
automaticamente quando il dispositivo
di blocco porta lato guidatore viene
premuto Si sbloccano entrambe le
porte quando il pomello di blocco porta
del guidatore 1 fig. 7 viene rilasciato.
604080300-12A-001
16

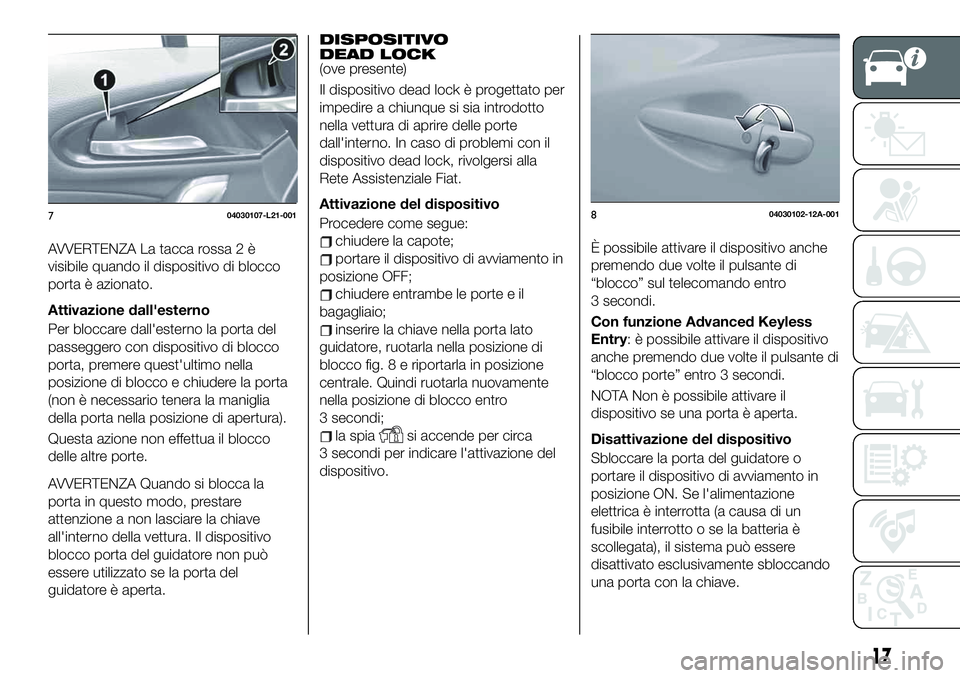

CONOSCENZA DELLA VETTURA
dopo 20 secondi, il sistema

AVVERTENZA La tacca rossa 2 è
visibile quando il dispositivo di blocco
porta è azionato.
Attivazione dall'esterno
Per bloccare dall'esterno la porta del
passeggero con dispositivo di blocco
porta, premere quest'ultimo nella
posizione di blocco e chiudere la porta
(non è necessario tenera la maniglia
della porta nella posizione di apertura).
Questa azione non effettua il blocco
delle altre porte.
AVVERTENZA Quando si blocca la
porta in questo modo, prestare
attenzione a non lasciare la chiave
all'interno della vettura. Il dispositivo
blocco porta del guidatore non può
essere utilizzato se la porta del
guidatore è aperta.DISPOSITIVO
DEAD LOCK
(ove presente)
Il dispositivo dead lock è progettato per
impedire a chiunque si sia introdotto
nella vettura di aprire delle porte
dall'interno. In caso di problemi con il
dispositivo dead lock, rivolgersi alla
Rete Assistenziale Fiat.
Attivazione del dispositivo
Procedere come segue:
chiudere la capote;
portare il dispositivo di avviamento in
posizione OFF;
chiudere entrambe le porte e il
bagagliaio;
inserire la chiave nella porta lato
guidatore, ruotarla nella posizione di
blocco fig. 8 e riportarla in posizione
centrale. Quindi ruotarla nuovamente
nella posizione di blocco entro
3 secondi;
la spiasi accende per circa
3 secondi per indicare l'attivazione del
dispositivo.È possibile attivare il dispositivo anche
premendo due volte il pulsante di
“blocco” sul telecomando entro
3 secondi.
Con funzione Advanced Keyless
Entry: è possibile attivare il dispositivo
anche premendo due volte il pulsante di
“blocco porte” entro 3 secondi.
NOTA Non è possibile attivare il
dispositivo se una porta è aperta.
Disattivazione del dispositivo
Sbloccare la porta del guidatore o
portare il dispositivo di avviamento in
posizione ON. Se l'alimentazione
elettrica è interrotta (a causa di un
fusibile interrotto o se la batteria è
scollegata), il sistema può essere
disattivato esclusivamente sbloccando
una porta con la chiave.
704030107-L21-001804030102-12A-001
17

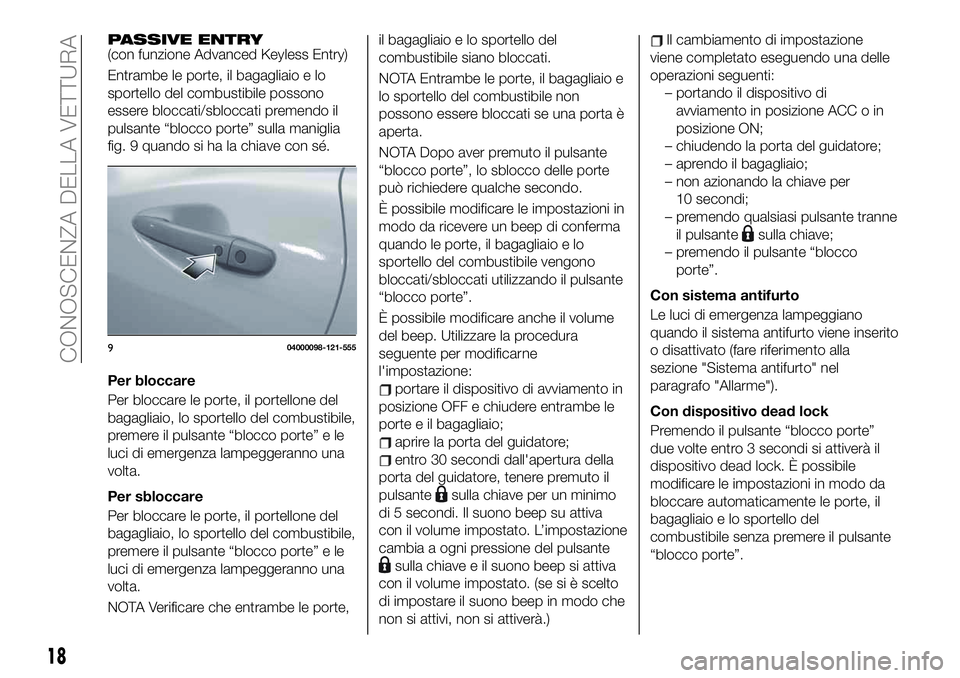

PASSIVE ENTRY(con funzione Advanced Keyless Entry)
Entrambe le porte, il bagagliaio e lo
sportello del combustibile possono
essere bloccati/sbloccati premendo il
pulsante “blocco porte” sulla maniglia
fig. 9 quando si ha la chiave con sé.
Per bloccare
Per bloccare le porte, il portellone del
bagagliaio, lo sportello del combustibile,
premere il pulsante “blocco porte” e le
luci di emergenza lampeggeranno una
volta.
Per sbloccare
Per bloccare le porte, il portellone del
bagagliaio, lo sportello del combustibile,
premere il pulsante “blocco porte” e le
luci di emergenza lampeggeranno una
volta.
NOTA Verificare che entrambe le porte,il bagagliaio e lo sportello del
combustibile siano bloccati.
NOTA Entrambe le porte, il bagagliaio e
lo sportello del combustibile non
possono essere bloccati se una porta è
aperta.
NOTA Dopo aver premuto il pulsante
“blocco porte”, lo sblocco delle porte
può richiedere qualche secondo.
È possibile modificare le impostazioni in
modo da ricevere un beep di conferma
quando le porte, il bagagliaio e lo
sportello del combustibile vengono
bloccati/sbloccati utilizzando il pulsante
“blocco porte”.
È possibile modificare anche il volume
del beep. Utilizzare la procedura
seguente per modificarne
l'impostazione:
portare il dispositivo di avviamento in
posizione OFF e chiudere entrambe le
porte e il bagagliaio;
aprire la porta del guidatore;
entro 30 secondi dall'apertura della
porta del guidatore, tenere premuto il
pulsante
sulla chiave per un minimo
di 5 secondi. Il suono beep su attiva
con il volume impostato. L’impostazione
cambia a ogni pressione del pulsante
sulla chiave e il suono beep si attiva
con il volume impostato. (se si è scelto
di impostare il suono beep in modo che
non si attivi, non si attiverà.)
Il cambiamento di impostazione
viene completato eseguendo una delle
operazioni seguenti:
– portando il dispositivo di
avviamento in posizione ACC o in
posizione ON;
– chiudendo la porta del guidatore;
– aprendo il bagagliaio;
– non azionando la chiave per
10 secondi;
– premendo qualsiasi pulsante tranne
il pulsante
sulla chiave;
– premendo il pulsante “blocco
porte”.
Con sistema antifurto
Le luci di emergenza lampeggiano
quando il sistema antifurto viene inserito
o disattivato (fare riferimento alla
sezione "Sistema antifurto" nel
paragrafo "Allarme").
Con dispositivo dead lock
Premendo il pulsante “blocco porte”
due volte entro 3 secondi si attiverà il
dispositivo dead lock. È possibile
modificare le impostazioni in modo da
bloccare automaticamente le porte, il
bagagliaio e lo sportello del
combustibile senza premere il pulsante
“blocco porte”.
904000098-121-555
18
CONOSCENZA DELLA VETTURA
