FIAT 124 SPIDER 2020 Libretto Uso Manutenzione (in Italian)

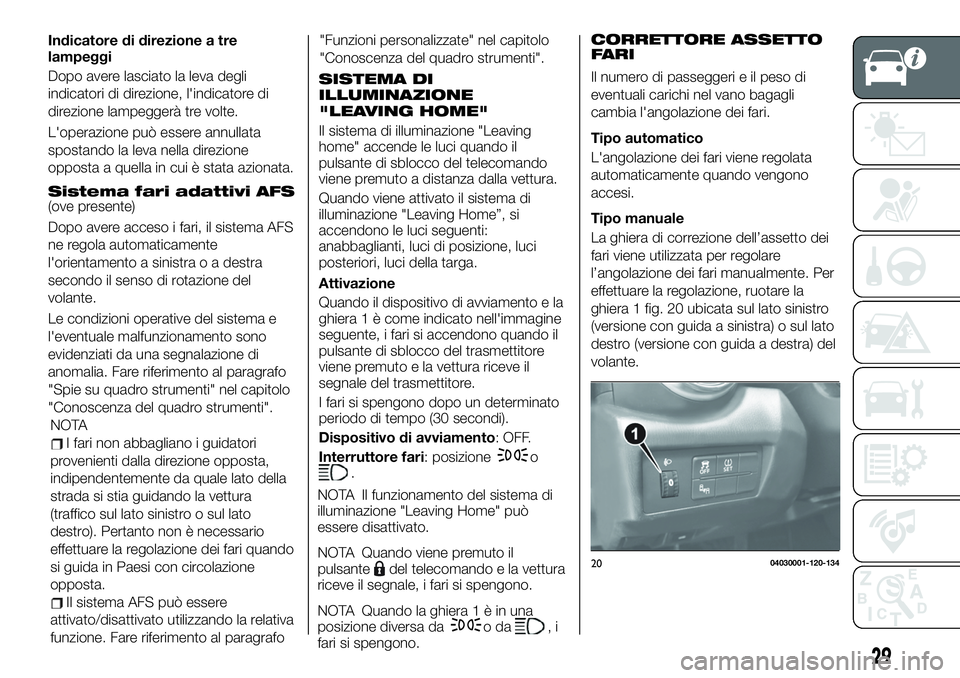

Indicatore di direzione a tre
lampeggi
Dopo avere lasciato la leva degli
indicatori di direzione, l'indicatore di
direzione lampeggerà tre volte.
L'operazione può essere annullata
spostando la leva nella direzione
opposta a quella in cui è stata azionata.
Sistema fari adattivi AFS(ove presente)
Dopo avere acceso i fari, il sistema AFS
ne regola automaticamente
l'orientamento a sinistra o a destra
secondo il senso di rotazione del
volante.
Le condizioni operative del sistema e
l'eventuale malfunzionamento sono
evidenziati da una segnalazione di
anomalia. Fare riferimento al paragrafo
"Spie su quadro strumenti" nel capitolo
"Conoscenza del quadro strumenti".
NOTA
I fari non abbagliano i guidatori
provenienti dalla direzione opposta,
indipendentemente da quale lato della
strada si stia guidando la vettura
(traffico sul lato sinistro o sul lato
destro). Pertanto non è necessario
effettuare la regolazione dei fari quando
si guida in Paesi con circolazione
opposta.
Il sistema AFS può essere
attivato/disattivato utilizzando la relativa
funzione. Fare riferimento al paragrafo"Funzioni personalizzate" nel capitolo
"Conoscenza del quadro strumenti".
CORRETTORE ASSETTO
FARI
Il numero di passeggeri e il peso di
eventuali carichi nel vano bagagli
cambia l'angolazione dei fari.
Tipo automatico
L'angolazione dei fari viene regolata
automaticamente quando vengono
accesi.
Tipo manuale
La ghiera di correzione dell’assetto dei
fari viene utilizzata per regolare
l’angolazione dei fari manualmente. Per
effettuare la regolazione, ruotare la
ghiera 1 fig. 20 ubicata sul lato sinistro
(versione con guida a sinistra) o sul lato
destro (versione con guida a destra) del
volante.
2004030001-120-134
29
SISTEMA DI
ILLUMINAZIONE
"LEAVING HOME"
Il sistema di illuminazione "Leaving
home" accende le luci quando il
pulsante di sblocco del telecomando
viene premuto a distanza dalla vettura.
Quando viene attivato il sistema di
illuminazione "Leaving Home”, si
accendono le luci seguenti:
anabbaglianti, luci di posizione, luci
posteriori, luci della targa.
Attivazione
Quando il dispositivo di avviamento e la
ghiera 1 è come indicato nell'immagine
seguente, i fari si accendono quando il
pulsante di sblocco del trasmettitore
viene premuto e la vettura riceve il
segnale del trasmettitore.
I fari si spengono dopo un determinato
periodo di tempo (30 secondi).
Dispositivo di avviamento: OFF.
Interruttore fari: posizione
o.
NOTA Il funzionamento del sistema di
illuminazione "Leaving Home" può
essere disattivato.
NOTA Quando viene premuto il
pulsante
del telecomando e la vettura
riceve il segnale, i fari si spengono.
NOTA Quando la ghiera1èinuna
posizione diversa da
oda,i
fari si spengono.

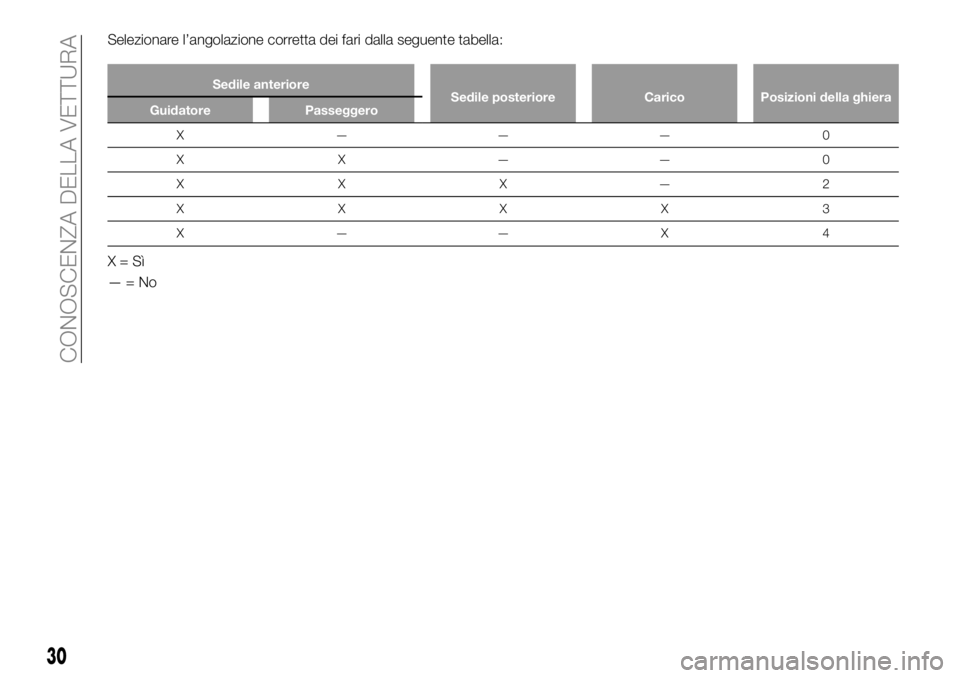

Selezionare l’angolazione corretta dei fari dalla seguente tabella:
Sedile anteriore
Sedile posteriore Carico Posizioni della ghiera
Guidatore Passeggero
X ——— 0
XX——0
XXX—2
XXXX3
X——X 4
X=Sì
—=No
30
CONOSCENZA DELLA VETTURA

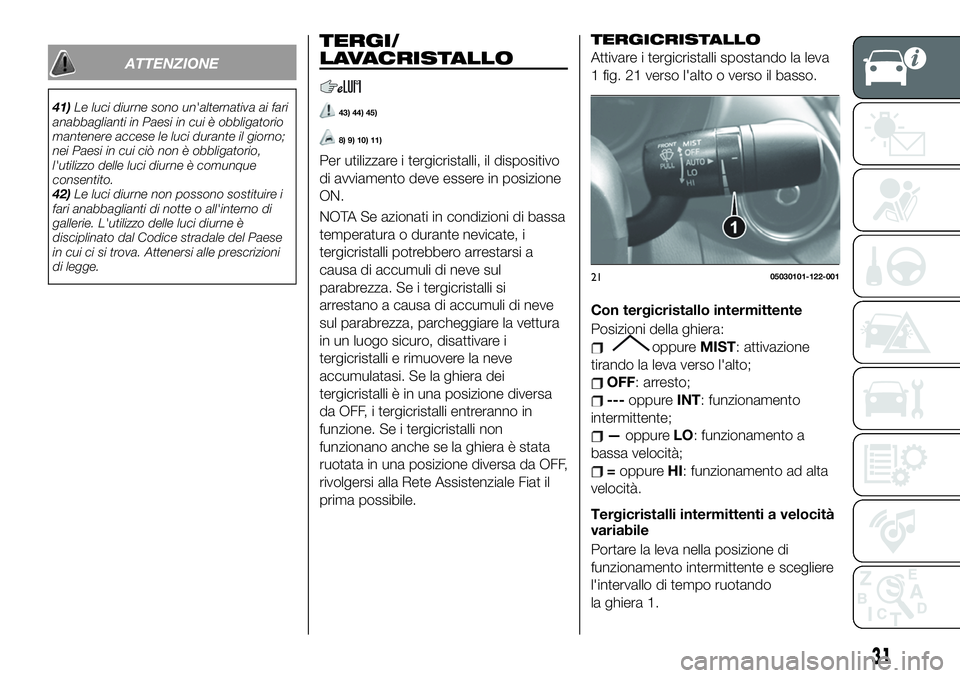

ATTENZIONE
41)Le luci diurne sono un'alternativa ai fari
anabbaglianti in Paesi in cui è obbligatorio
mantenere accese le luci durante il giorno;
nei Paesi in cui ciò non è obbligatorio,
l'utilizzo delle luci diurne è comunque
consentito.
42)Le luci diurne non possono sostituire i
fari anabbaglianti di notte o all'interno di
gallerie. L'utilizzo delle luci diurne è
disciplinato dal Codice stradale del Paese
in cui ci si trova. Attenersi alle prescrizioni
di legge.
TERGI/
LAVACRISTALLO
43) 44) 45)
8) 9) 10) 11)
Per utilizzare i tergicristalli, il dispositivo
di avviamento deve essere in posizione
ON.
NOTA Se azionati in condizioni di bassa
temperatura o durante nevicate, i
tergicristalli potrebbero arrestarsi a
causa di accumuli di neve sul
parabrezza. Se i tergicristalli si
arrestano a causa di accumuli di neve
sul parabrezza, parcheggiare la vettura
in un luogo sicuro, disattivare i
tergicristalli e rimuovere la neve
accumulatasi. Se la ghiera dei
tergicristalli è in una posizione diversa
da OFF, i tergicristalli entreranno in
funzione. Se i tergicristalli non
funzionano anche se la ghiera è stata
ruotata in una posizione diversa da OFF,
rivolgersi alla Rete Assistenziale Fiat il
prima possibile.
TERGICRISTALLO
Attivare i tergicristalli spostando la leva
1 fig. 21 verso l'alto o verso il basso.
Con tergicristallo intermittente
Posizioni della ghiera:
oppureMIST: attivazione
tirando la leva verso l'alto;
OFF: arresto;
---oppureINT: funzionamento
intermittente;
—oppureLO: funzionamento a
bassa velocità;
=oppureHI: funzionamento ad alta
velocità.
Tergicristalli intermittenti a velocità
variabile
Portare la leva nella posizione di
funzionamento intermittente e scegliere
l'intervallo di tempo ruotando
la ghiera 1.
2105030101-122-001
31

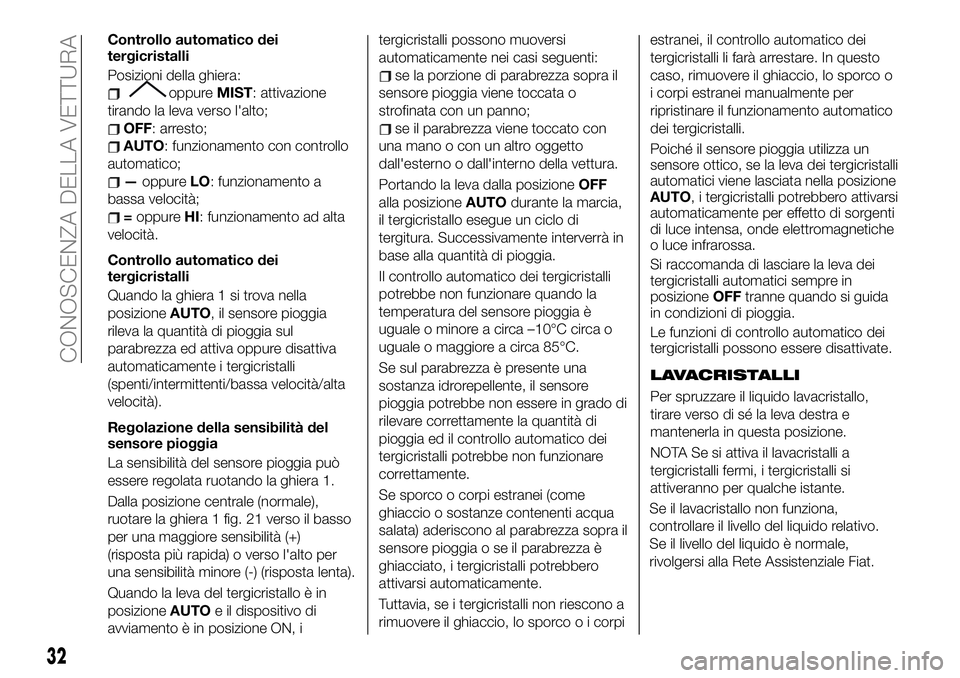

Controllo automatico dei
tergicristalli
Posizioni della ghiera:
oppureMIST: attivazione
tirando la leva verso l'alto;
OFF: arresto;
AUTO: funzionamento con controllo
automatico;
—oppureLO: funzionamento a
bassa velocità;
=oppureHI: funzionamento ad alta
velocità.
Controllo automatico dei
tergicristalli
Quando la ghiera 1 si trova nella
posizioneAUTO, il sensore pioggia
rileva la quantità di pioggia sul
parabrezza ed attiva oppure disattiva
automaticamente i tergicristalli
(spenti/intermittenti/bassa velocità/alta
velocità).
Regolazione della sensibilità del
sensore pioggia
La sensibilità del sensore pioggia può
essere regolata ruotando la ghiera 1.
Dalla posizione centrale (normale),
ruotare la ghiera 1 fig. 21 verso il basso
per una maggiore sensibilità (+)
(risposta più rapida) o verso l'alto per
una sensibilità minore (-) (risposta lenta).
Quando la leva del tergicristallo è in
posizioneAUTOe il dispositivo di
avviamento è in posizione ON, itergicristalli possono muoversi
automaticamente nei casi seguenti:
se la porzione di parabrezza sopra il
sensore pioggia viene toccata o
strofinata con un panno;
se il parabrezza viene toccato con
una mano o con un altro oggetto
dall'esterno o dall'interno della vettura.
Portando la leva dalla posizioneOFF
alla posizioneAUTOdurante la marcia,
il tergicristallo esegue un ciclo di
tergitura. Successivamente interverrà in
base alla quantità di pioggia.
Il controllo automatico dei tergicristalli
potrebbe non funzionare quando la
temperatura del sensore pioggia è
uguale o minore a circa –10°C circa o
uguale o maggiore a circa 85°C.
Se sul parabrezza è presente una
sostanza idrorepellente, il sensore
pioggia potrebbe non essere in grado di
rilevare correttamente la quantità di
pioggia ed il controllo automatico dei
tergicristalli potrebbe non funzionare
correttamente.
Se sporco o corpi estranei (come
ghiaccio o sostanze contenenti acqua
salata) aderiscono al parabrezza sopra il
sensore pioggia o se il parabrezza è
ghiacciato, i tergicristalli potrebbero
attivarsi automaticamente.
Tuttavia, se i tergicristalli non riescono a
rimuovere il ghiaccio, lo sporco o i corpiestranei, il controllo automatico dei
tergicristalli li farà arrestare. In questo
caso, rimuovere il ghiaccio, lo sporco o
i corpi estranei manualmente per
ripristinare il funzionamento automatico
dei tergicristalli.
LAVACRISTALLI
Per spruzzare il liquido lavacristallo,
tirare verso di sé la leva destra e
mantenerla in questa posizione.
NOTA Se si attiva il lavacristalli a
tergicristalli fermi, i tergicristalli si
attiveranno per qualche istante.
32
CONOSCENZA DELLA VETTURA
Poiché il sensore pioggia utilizza un
sensore ottico, se la leva dei tergicristalli
automatici viene lasciata nella posizione
AUTO, i tergicristalli potrebbero attivarsi
automaticamente per effetto di sorgenti
di luce intensa, onde elettromagnetiche
o luce infrarossa.
Si raccomanda di lasciare la leva dei
tergicristalli automatici sempre in
posizioneOFFtranne quando si guida
in condizioni di pioggia.
Le funzioni di controllo automatico dei
tergicristalli possono essere disattivate.
Se il lavacristallo non funziona,
controllare il livello del liquido relativo.
Se il livello del liquido è normale,
rivolgersi alla Rete Assistenziale Fiat.

LAVAFARI(ove presente)
Per utilizzare i lavafari il dispositivo di
avviamento deve essere in posizione
ON ed i fari devono essere accesi.
I lavafari fig. 23 eseguono
automaticamente un ciclo di lavaggio
ogni cinque cicli del lavacristallo. Se si
desidera attivare i lavafari, azionare
rapidamente due volte la leva dei
tergicristalli.
ATTENZIONE
43)Introdurre nel serbatoio solo liquidi
lavacristallo od acqua. Utilizzare il liquido
antigelo del radiatore come liquido
lavacristallo è pericoloso. Se spruzzato,
sporcherebbe il parabrezza, riducendo la
visibilità con il conseguente rischio di
incidenti.
44)In condizioni climatiche estremamente
rigide, utilizzare solo liquidi lavacristallo con
protezione antigelo. L'utilizzo di un liquido
lavacristallo senza protezione antigelo in
condizioni climatiche rigide è pericoloso
poiché potrebbe congelarsi sul parabrezza
e ostruire la visuale con il conseguente
rischio di incidenti. Inoltre, prima di
spruzzare il liquido lavacristallo, assicurarsi
di avere riscaldato a sufficienza il
parabrezza mediante lo sbrinatore.
45)Assicurarsi di portare il dispositivo di
avviamento in OFF, ogni volta sia
necessario pulire il parabrezza.
AVVERTENZA
8)Non utilizzare il tergicristallo per
rimuovere neve o ghiaccio dal parabrezza.
In tali condizioni, il tergicristallo potrebbe
subire sollecitazioni eccessive ed il
motorino del tergicristallo, che ne
impedisce il funzionamento per qualche
secondo, potrebbe intervenire. Se il
funzionamento non viene ripristinato anche
dopo avere riavviato la vettura, contattare la
Rete Assistenziale Fiat.
9)Non azionare il tergicristallo con le
spazzole sollevate dal parabrezza.
10)Non attivare il sensore pioggia quando
si lava la vettura in un impianto di lavaggio
automatico.
11)Se sul parabrezza è presente ghiaccio,
non azionare il tergicristallo.
2204110109-115-001
2304110102-L37-007
33
NOTACon lavafari. Quando i fari
sono accesi, i lavafari eseguono
automaticamente un ciclo di
lavaggio ogni cinque cicli del
lavacristalli. Fare riferimento a
“Lavafari”.

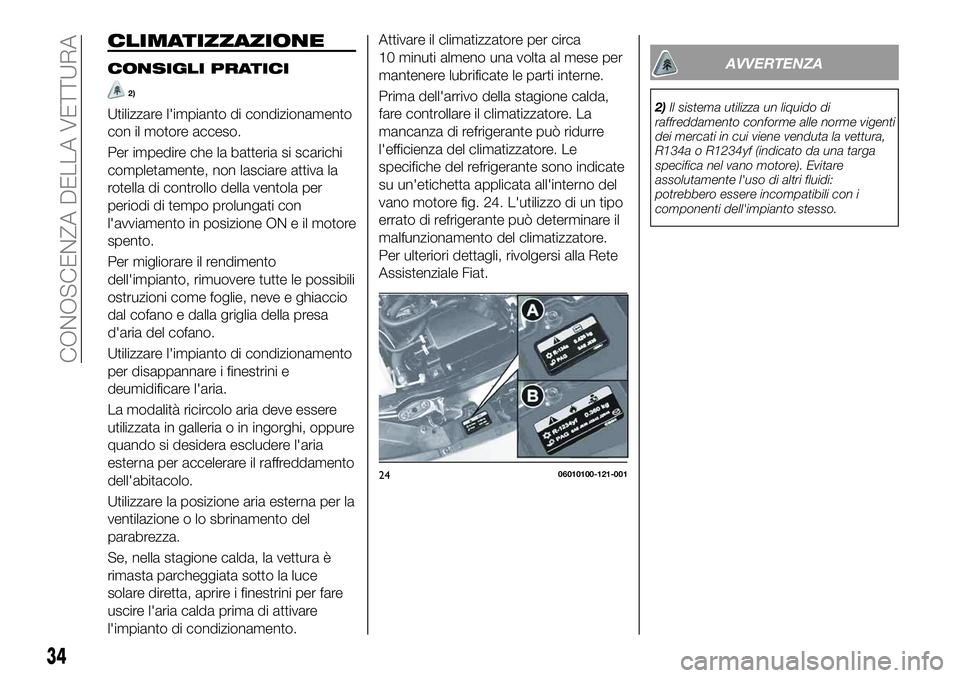

CLIMATIZZAZIONE
CONSIGLI PRATICI
2)
Utilizzare l'impianto di condizionamento
con il motore acceso.
Per impedire che la batteria si scarichi
completamente, non lasciare attiva la
rotella di controllo della ventola per
periodi di tempo prolungati con
l'avviamento in posizione ON e il motore
spento.
Per migliorare il rendimento
dell'impianto, rimuovere tutte le possibili
ostruzioni come foglie, neve e ghiaccio
dal cofano e dalla griglia della presa
d'aria del cofano.
Utilizzare l'impianto di condizionamento
per disappannare i finestrini e
deumidificare l'aria.
La modalità ricircolo aria deve essere
utilizzata in galleria o in ingorghi, oppure
quando si desidera escludere l'aria
esterna per accelerare il raffreddamento
dell'abitacolo.
Utilizzare la posizione aria esterna per la
ventilazione o lo sbrinamento del
parabrezza.
Se, nella stagione calda, la vettura è
rimasta parcheggiata sotto la luce
solare diretta, aprire i finestrini per fare
uscire l'aria calda prima di attivare
l'impianto di condizionamento.Attivare il climatizzatore per circa
10 minuti almeno una volta al mese per
mantenere lubrificate le parti interne.
Prima dell'arrivo della stagione calda,
fare controllare il climatizzatore. La
mancanza di refrigerante può ridurre
l'efficienza del climatizzatore. Le
specifiche del refrigerante sono indicate
su un'etichetta applicata all'interno del
vano motore fig. 24. L'utilizzo di un tipo
errato di refrigerante può determinare il
malfunzionamento del climatizzatore.
Per ulteriori dettagli, rivolgersi alla Rete
Assistenziale Fiat.
AVVERTENZA
2)Il sistema utilizza un liquido di
raffreddamento conforme alle norme vigenti
dei mercati in cui viene venduta la vettura,
R134a o R1234yf (indicato da una targa
specifica nel vano motore). Evitare
assolutamente l'uso di altri fluidi:
potrebbero essere incompatibili con i
componenti dell'impianto stesso.
2406010100-121-001
34
CONOSCENZA DELLA VETTURA

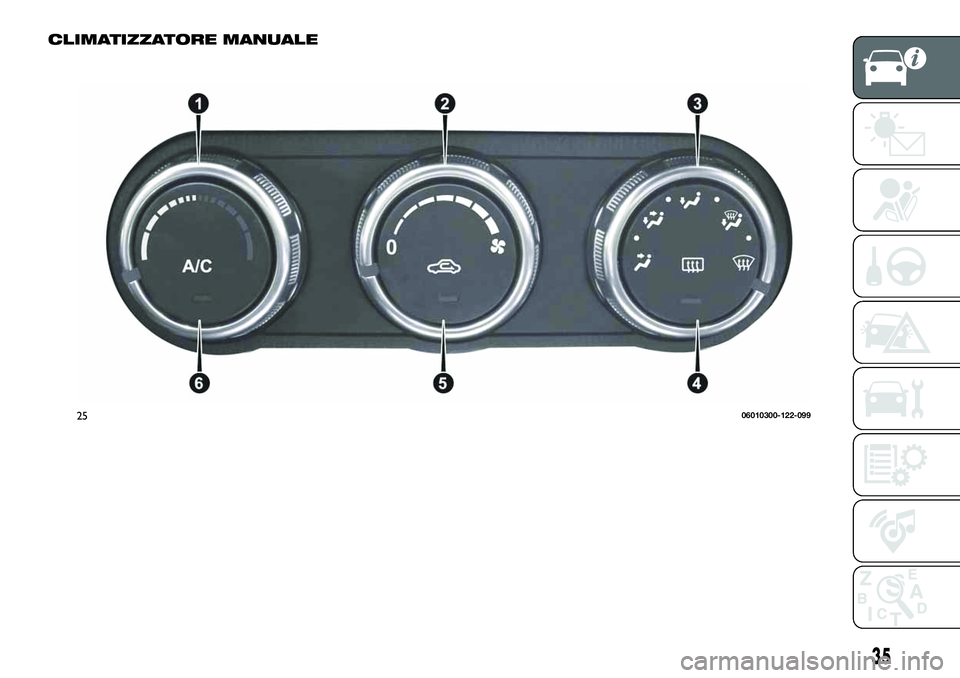

CLIMATIZZATORE MANUALE
2506010300-122-099
35

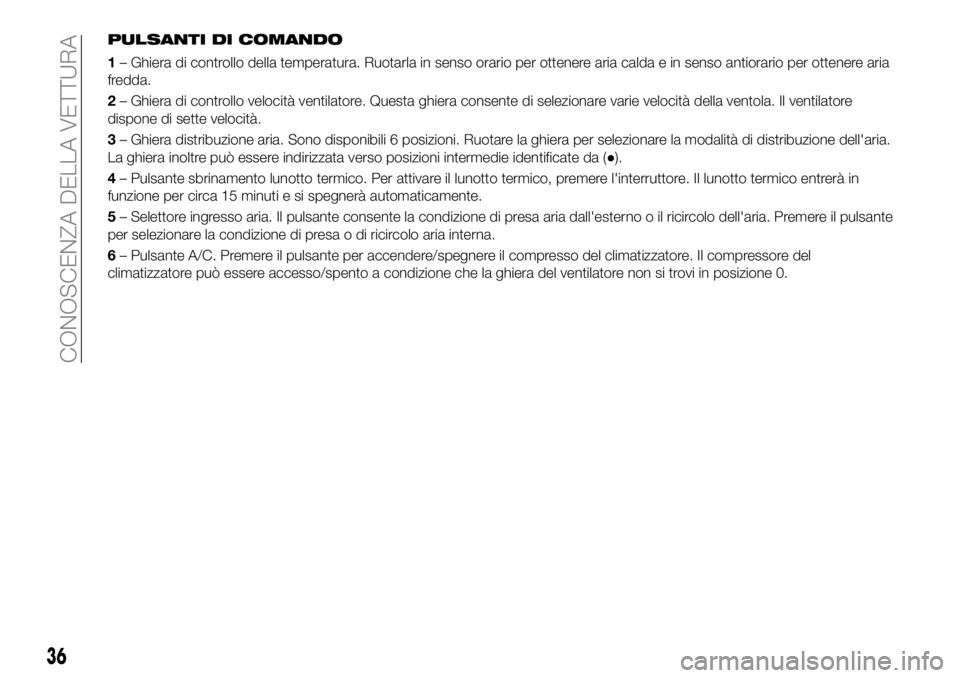

PULSANTI DI COMANDO
1– Ghiera di controllo della temperatura. Ruotarla in senso orario per ottenere aria calda e in senso antiorario per ottenere aria
fredda.
2– Ghiera di controllo velocità ventilatore. Questa ghiera consente di selezionare varie velocità della ventola. Il ventilatore
dispone di sette velocità.
3– Ghiera distribuzione aria. Sono disponibili 6 posizioni. Ruotare la ghiera per selezionare la modalità di distribuzione dell'aria.
La ghiera inoltre può essere indirizzata verso posizioni intermedie identificate da (●).
4– Pulsante sbrinamento lunotto termico. Per attivare il lunotto termico, premere l'interruttore. Il lunotto termico entrerà in
funzione per circa 15 minuti e si spegnerà automaticamente.
5– Selettore ingresso aria. Il pulsante consente la condizione di presa aria dall'esterno o il ricircolo dell'aria. Premere il pulsante
per selezionare la condizione di presa o di ricircolo aria interna.
6– Pulsante A/C. Premere il pulsante per accendere/spegnere il compresso del climatizzatore. Il compressore del
climatizzatore può essere accesso/spento a condizione che la ghiera del ventilatore non si trovi in posizione 0.
36
CONOSCENZA DELLA VETTURA

CLIMATIZZATORE AUTOMATICO
2606010900-122-990
37

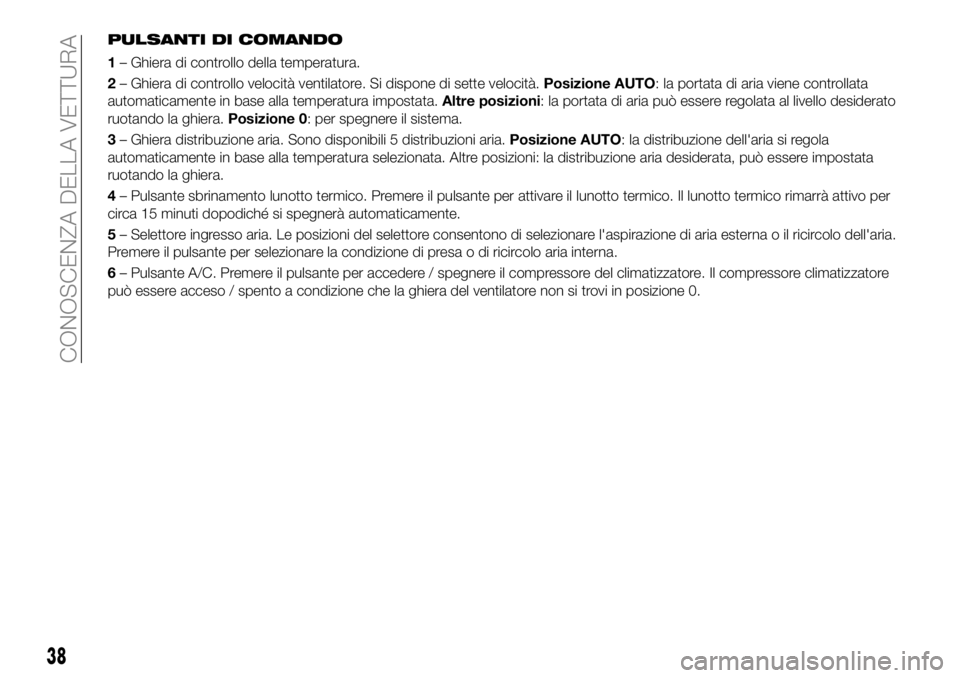

PULSANTI DI COMANDO
1– Ghiera di controllo della temperatura.
2– Ghiera di controllo velocità ventilatore. Si dispone di sette velocità.Posizione AUTO: la portata di aria viene controllata
automaticamente in base alla temperatura impostata.Altre posizioni: la portata di aria può essere regolata al livello desiderato
ruotando la ghiera.Posizione 0: per spegnere il sistema.
3– Ghiera distribuzione aria. Sono disponibili 5 distribuzioni aria.Posizione AUTO: la distribuzione dell'aria si regola
automaticamente in base alla temperatura selezionata. Altre posizioni: la distribuzione aria desiderata, può essere impostata
ruotando la ghiera.
4– Pulsante sbrinamento lunotto termico. Premere il pulsante per attivare il lunotto termico. Il lunotto termico rimarrà attivo per
circa 15 minuti dopodiché si spegnerà automaticamente.
5– Selettore ingresso aria. Le posizioni del selettore consentono di selezionare l'aspirazione di aria esterna o il ricircolo dell'aria.
Premere il pulsante per selezionare la condizione di presa o di ricircolo aria interna.
6– Pulsante A/C. Premere il pulsante per accedere / spegnere il compressore del climatizzatore. Il compressore climatizzatore
può essere acceso / spento a condizione che la ghiera del ventilatore non si trovi in posizione 0.
38
CONOSCENZA DELLA VETTURA
