FIAT 124 SPIDER 2021 Instructieboek (in Dutch)

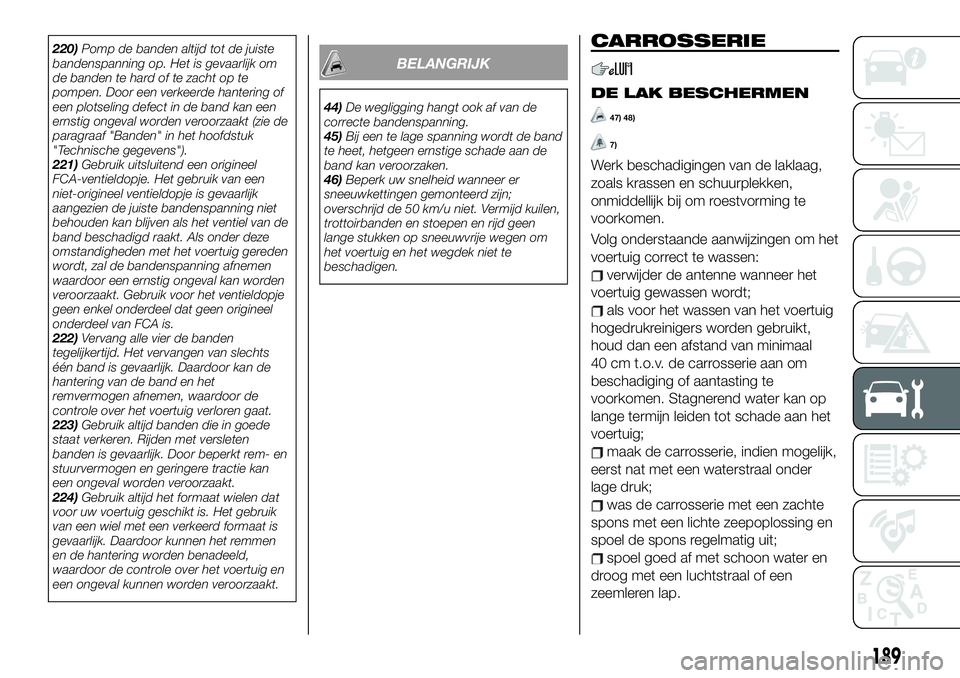

220)Pomp de banden altijd tot de juiste
bandenspanning op. Het is gevaarlijk om
de banden te hard of te zacht op te
pompen. Door een verkeerde hantering of
een plotseling defect in de band kan een
ernstig ongeval worden veroorzaakt (zie de
paragraaf "Banden" in het hoofdstuk
"Technische gegevens").
221)Gebruik uitsluitend een origineel
FCA-ventieldopje. Het gebruik van een
niet-origineel ventieldopje is gevaarlijk
aangezien de juiste bandenspanning niet
behouden kan blijven als het ventiel van de
band beschadigd raakt. Als onder deze
omstandigheden met het voertuig gereden
wordt, zal de bandenspanning afnemen
waardoor een ernstig ongeval kan worden
veroorzaakt. Gebruik voor het ventieldopje
geen enkel onderdeel dat geen origineel
onderdeel van FCA is.
222)Vervang alle vier de banden
tegelijkertijd. Het vervangen van slechts
één band is gevaarlijk. Daardoor kan de
hantering van de band en het
remvermogen afnemen, waardoor de
controle over het voertuig verloren gaat.
223)Gebruik altijd banden die in goede
staat verkeren. Rijden met versleten
banden is gevaarlijk. Door beperkt rem- en
stuurvermogen en geringere tractie kan
een ongeval worden veroorzaakt.
224)Gebruik altijd het formaat wielen dat
voor uw voertuig geschikt is. Het gebruik
van een wiel met een verkeerd formaat is
gevaarlijk. Daardoor kunnen het remmen
en de hantering worden benadeeld,
waardoor de controle over het voertuig en
een ongeval kunnen worden veroorzaakt.BELANGRIJK
44)De wegligging hangt ook af van de
correcte bandenspanning.
45)Bij een te lage spanning wordt de band
te heet, hetgeen ernstige schade aan de
band kan veroorzaken.
46)Beperk uw snelheid wanneer er
sneeuwkettingen gemonteerd zijn;
overschrijd de 50 km/u niet. Vermijd kuilen,
trottoirbanden en stoepen en rijd geen
lange stukken op sneeuwvrije wegen om
het voertuig en het wegdek niet te
beschadigen.
CARROSSERIE
DE LAK BESCHERMEN
47) 48)
7)
Werk beschadigingen van de laklaag,
zoals krassen en schuurplekken,
onmiddellijk bij om roestvorming te
voorkomen.
Volg onderstaande aanwijzingen om het
voertuig correct te wassen:
verwijder de antenne wanneer het
voertuig gewassen wordt;
als voor het wassen van het voertuig
hogedrukreinigers worden gebruikt,
houd dan een afstand van minimaal
40 cm t.o.v. de carrosserie aan om
beschadiging of aantasting te
voorkomen. Stagnerend water kan op
lange termijn leiden tot schade aan het
voertuig;
maak de carrosserie, indien mogelijk,
eerst nat met een waterstraal onder
lage druk;
was de carrosserie met een zachte
spons met een lichte zeepoplossing en
spoel de spons regelmatig uit;
spoel goed af met schoon water en
droog met een luchtstraal of een
zeemleren lap.
189

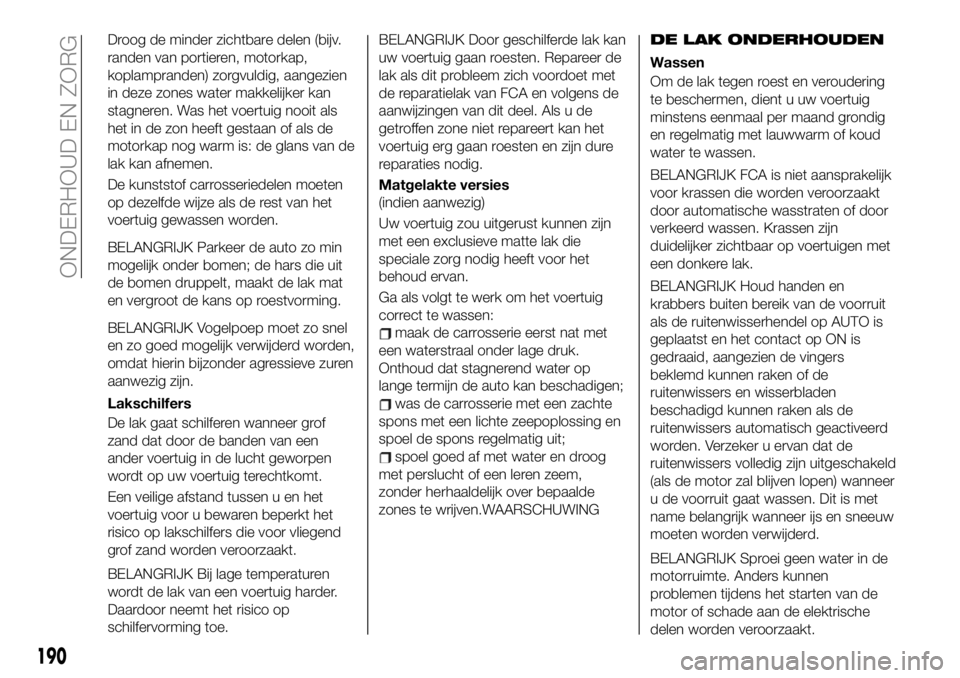

Droog de minder zichtbare delen (bijv.
randen van portieren, motorkap,
koplampranden) zorgvuldig, aangezien
in deze zones water makkelijker kan
stagneren. Was het voertuig nooit als
het in de zon heeft gestaan of als de
motorkap nog warm is: de glans van de
lak kan afnemen.
De kunststof carrosseriedelen moeten
op dezelfde wijze als de rest van het
voertuig gewassen worden.
BELANGRIJK Parkeer de auto zo min
mogelijk onder bomen; de hars die uit
de bomen druppelt, maakt de lak mat
en vergroot de kans op roestvorming.
BELANGRIJK Vogelpoep moet zo snel
en zo goed mogelijk verwijderd worden,
omdat hierin bijzonder agressieve zuren
aanwezig zijn.
Lakschilfers
De lak gaat schilferen wanneer grof
zand dat door de banden van een
ander voertuig in de lucht geworpen
wordt op uw voertuig terechtkomt.
Een veilige afstand tussen u en het
voertuig voor u bewaren beperkt het
risico op lakschilfers die voor vliegend
grof zand worden veroorzaakt.
BELANGRIJK Bij lage temperaturen
wordt de lak van een voertuig harder.
Daardoor neemt het risico op
schilfervorming toe.BELANGRIJK Door geschilferde lak kan
uw voertuig gaan roesten. Repareer de
lak als dit probleem zich voordoet met
de reparatielak van FCA en volgens de
aanwijzingen van dit deel. Als u de
getroffen zone niet repareert kan het
voertuig erg gaan roesten en zijn dure
reparaties nodig.
Matgelakte versies
(indien aanwezig)
Uw voertuig zou uitgerust kunnen zijn
met een exclusieve matte lak die
speciale zorg nodig heeft voor het
behoud ervan.
Ga als volgt te werk om het voertuig
correct te wassen:
maak de carrosserie eerst nat met
een waterstraal onder lage druk.
Onthoud dat stagnerend water op
lange termijn de auto kan beschadigen;
was de carrosserie met een zachte
spons met een lichte zeepoplossing en
spoel de spons regelmatig uit;
spoel goed af met water en droog
met perslucht of een leren zeem,
zonder herhaaldelijk over bepaalde
zones te wrijven.WAARSCHUWING
DE LAK ONDERHOUDEN
Wassen
Om de lak tegen roest en veroudering
te beschermen, dient u uw voertuig
minstens eenmaal per maand grondig
en regelmatig met lauwwarm of koud
water te wassen.
BELANGRIJK FCA is niet aansprakelijk
voor krassen die worden veroorzaakt
door automatische wasstraten of door
verkeerd wassen. Krassen zijn
duidelijker zichtbaar op voertuigen met
een donkere lak.
BELANGRIJK Houd handen en
krabbers buiten bereik van de voorruit
als de ruitenwisserhendel op AUTO is
geplaatst en het contact op ON is
gedraaid, aangezien de vingers
beklemd kunnen raken of de
ruitenwissers en wisserbladen
beschadigd kunnen raken als de
ruitenwissers automatisch geactiveerd
worden. Verzeker u ervan dat de
ruitenwissers volledig zijn uitgeschakeld
(als de motor zal blijven lopen) wanneer
u de voorruit gaat wassen. Dit is met
name belangrijk wanneer ijs en sneeuw
moeten worden verwijderd.
BELANGRIJK Sproei geen water in de
motorruimte. Anders kunnen
problemen tijdens het starten van de
motor of schade aan de elektrische
delen worden veroorzaakt.
190
ONDERHOUD EN ZORG

BELANGRIJK Wees voorzichtig en
oefen niet te veel druk uit op een
willekeurig deel van de motorkap
wanneer u het voertuig wast en waxt.
Anders kunnen deuken in het voertuig
ontstaan.
BELANGRIJK Maak geen gebruik van
automatische wasstraten en
wasinrichtingen die gebruik maken van
een hoge waterdruk.
BELANGRIJK Verzeker u ervan dat het
brandstofklepje gesloten is en
vergrendel de portieren. Ander kan het
brandstofklepje door de waterdruk
geforceerd geopend worden waardoor
schade aan het voertuig of het
brandstofklepje ontstaat.
BELANGRIJK Maak geen gebruik van
staalwol, schurende reinigingsmiddelen
of agressieve reinigingsmiddelen met
een hoog alkalinegehalte of bijtende
middelen op verchroomde of
geanodiseerde aluminium onderdelen.
Daardoor kan de beschermende laag
beschadigd worden. Bovendien kunnen
reinigingsmiddelen de lak verkleuren of
verouderen.
Spoel alle zeep zorgvuldig met
lauwwarm of koud water af. Laat de
zeep niet op de lak opdrogen.
225)
BELANGRIJK
225)Maak natte remmen droog door
langzaam te rijden, het gaspedaal los te
laten en de remmen diverse keren
voorzichtig in te drukken tot het
remvermogen weer normaal is. Rijden met
natte remmen is gevaarlijk. Door een
grotere remweg of de zijwaartse
verplaatsing van het voertuig tijdens het
remmen kan een ernstig ongeval worden
veroorzaakt. Door voorzichtig te remmen
kunt u vaststellen of de remmen zijn
aangetast.
BELANGRIJK
47)Om het aanzicht van de lak te
behouden, mogen er geen schuur- en/of
polijstmiddelen voor het reinigen van het
voertuig worden gebruikt.48)Niet wassen met rollen en/of borstels in
autowasstraten. Was het voertuig
uitsluitend met de hand en gebruik
pH-neutrale reinigingsmiddelen; droog af
met een vochtige leren zeem. Schuur- en/of
polijstmiddelen mogen niet gebruikt worden
om het voertuig schoon te maken.
Vogelpoep moet zo snel en zo goed
mogelijk verwijderd worden, omdat hierin
bijzonder agressieve zuren aanwezig zijn.
Vermijd (indien mogelijk) om het voertuig
onder bomen te parkeren; verwijder
plantaardige harsen onmiddellijk omdat
deze, als ze drogen, alleen verwijderd
kunnen worden met schuur- en/of
polijstmiddelen die ten zeerste afgeraden
worden omdat ze de karakteristieke
matheid van de lak kunnen aantasten.
Gebruik geen onverdunde
ruitensproeiervloeistof om de voorruit en
achterruit te reinigen; verdun dit met
minstens 50% water. Gebruik alleen
onverdunde ruitensproeiervloeistof wanneer
de buitentemperaturen dit vereisen.
BELANGRIJK
7)Schoonmaakmiddelen veroorzaken
waterverontreiniging. Was het voertuig
daarom op een plaats waar het afvalwater
direct wordt opgevangen en gezuiverd.
191

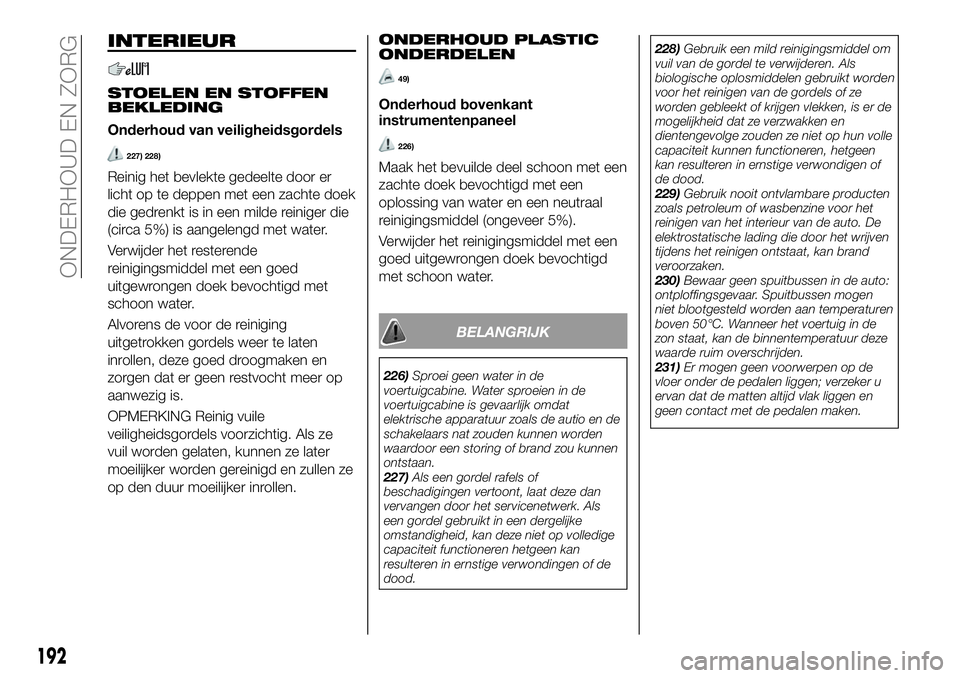

INTERIEUR
STOELEN EN STOFFEN
BEKLEDING
Onderhoud van veiligheidsgordels
227) 228)
Reinig het bevlekte gedeelte door er
licht op te deppen met een zachte doek
die gedrenkt is in een milde reiniger die
(circa 5%) is aangelengd met water.
Verwijder het resterende
reinigingsmiddel met een goed
uitgewrongen doek bevochtigd met
schoon water.
Alvorens de voor de reiniging
uitgetrokken gordels weer te laten
inrollen, deze goed droogmaken en
zorgen dat er geen restvocht meer op
aanwezig is.
OPMERKING Reinig vuile
veiligheidsgordels voorzichtig. Als ze
vuil worden gelaten, kunnen ze later
moeilijker worden gereinigd en zullen ze
op den duur moeilijker inrollen.
ONDERHOUD PLASTIC
ONDERDELEN
49)
Onderhoud bovenkant
instrumentenpaneel
226)
Maak het bevuilde deel schoon met een
zachte doek bevochtigd met een
oplossing van water en een neutraal
reinigingsmiddel (ongeveer 5%).
Verwijder het reinigingsmiddel met een
goed uitgewrongen doek bevochtigd
met schoon water.
BELANGRIJK
226)Sproei geen water in de
voertuigcabine. Water sproeien in de
voertuigcabine is gevaarlijk omdat
elektrische apparatuur zoals de autio en de
schakelaars nat zouden kunnen worden
waardoor een storing of brand zou kunnen
ontstaan.
227)Als een gordel rafels of
beschadigingen vertoont, laat deze dan
vervangen door het servicenetwerk. Als
een gordel gebruikt in een dergelijke
omstandigheid, kan deze niet op volledige
capaciteit functioneren hetgeen kan
resulteren in ernstige verwondingen of de
dood.228)Gebruik een mild reinigingsmiddel om
vuil van de gordel te verwijderen. Als
biologische oplosmiddelen gebruikt worden
voor het reinigen van de gordels of ze
worden gebleekt of krijgen vlekken, is er de
mogelijkheid dat ze verzwakken en
dientengevolge zouden ze niet op hun volle
capaciteit kunnen functioneren, hetgeen
kan resulteren in ernstige verwondigen of
de dood.
229)Gebruik nooit ontvlambare producten
zoals petroleum of wasbenzine voor het
reinigen van het interieur van de auto. De
elektrostatische lading die door het wrijven
tijdens het reinigen ontstaat, kan brand
veroorzaken.
230)Bewaar geen spuitbussen in de auto:
ontploffingsgevaar. Spuitbussen mogen
niet blootgesteld worden aan temperaturen
boven 50°C. Wanneer het voertuig in de
zon staat, kan de binnentemperatuur deze
waarde ruim overschrijden.
231)Er mogen geen voorwerpen op de
vloer onder de pedalen liggen; verzeker u
ervan dat de matten altijd vlak liggen en
geen contact met de pedalen maken.
192
ONDERHOUD EN ZORG

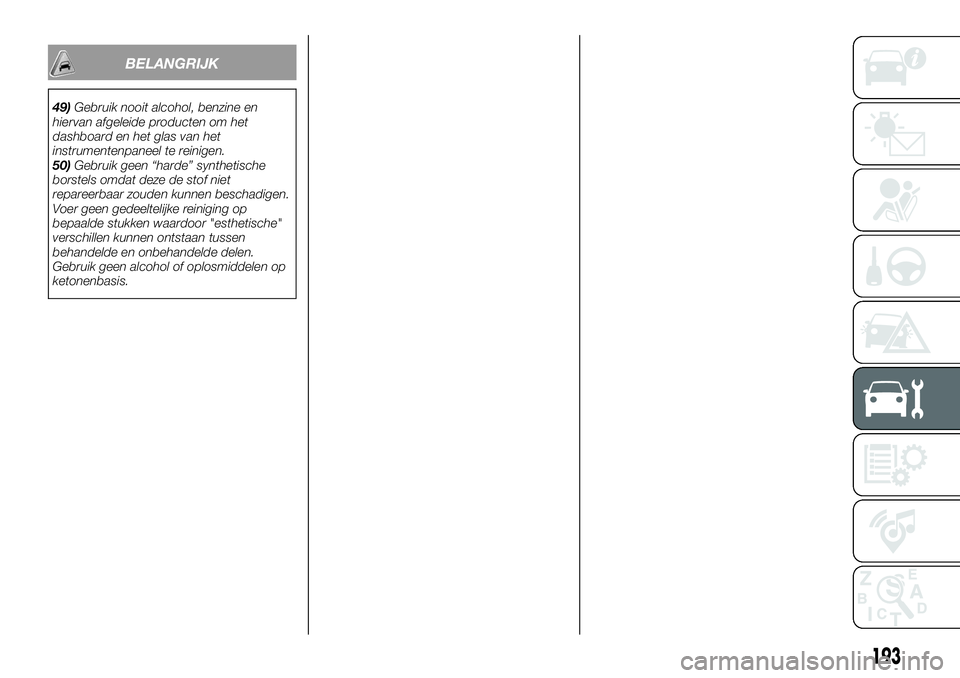

BELANGRIJK
49)Gebruik nooit alcohol, benzine en
hiervan afgeleide producten om het
dashboard en het glas van het
instrumentenpaneel te reinigen.
50)Gebruik geen “harde” synthetische
borstels omdat deze de stof niet
repareerbaar zouden kunnen beschadigen.
Voer geen gedeeltelijke reiniging op
bepaalde stukken waardoor "esthetische"
verschillen kunnen ontstaan tussen
behandelde en onbehandelde delen.
Gebruik geen alcohol of oplosmiddelen op
ketonenbasis.
193

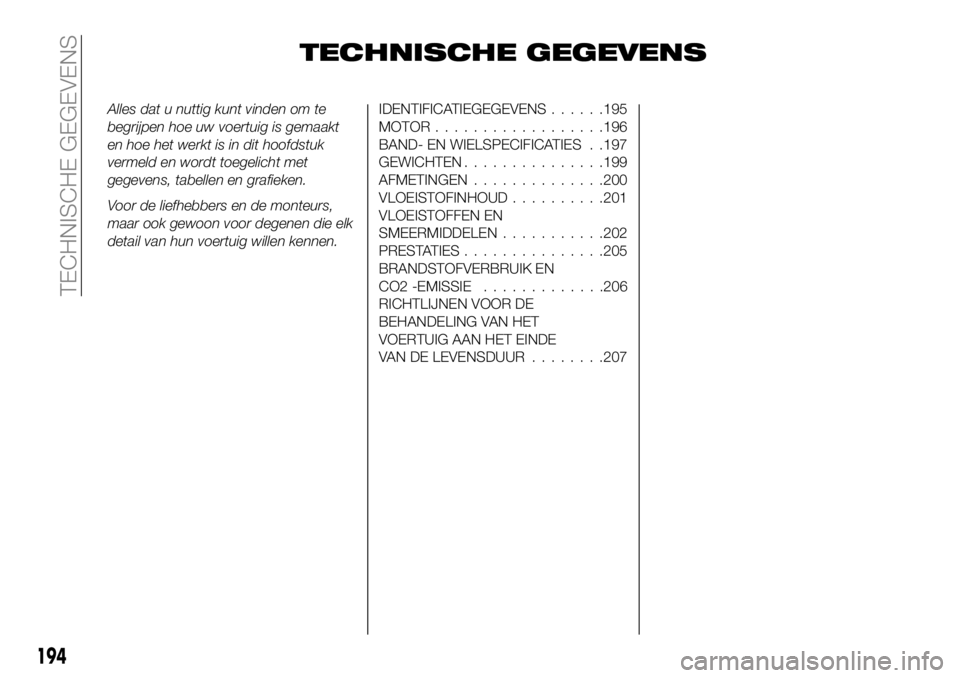

TECHNISCHE GEGEVENS
Alles dat u nuttig kunt vinden om te
begrijpen hoe uw voertuig is gemaakt
en hoe het werkt is in dit hoofdstuk
vermeld en wordt toegelicht met
gegevens, tabellen en grafieken.
Voor de liefhebbers en de monteurs,
maar ook gewoon voor degenen die elk
detail van hun voertuig willen kennen.IDENTIFICATIEGEGEVENS......195
MOTOR..................196
BAND- EN WIELSPECIFICATIES . .197
GEWICHTEN...............199
AFMETINGEN..............200
VLOEISTOFINHOUD..........201
VLOEISTOFFEN EN
SMEERMIDDELEN...........202
PRESTATIES...............205
BRANDSTOFVERBRUIK EN
CO2 -EMISSIE.............206
RICHTLIJNEN VOOR DE
BEHANDELING VAN HET
VOERTUIG AAN HET EINDE
VAN DE LEVENSDUUR........207
194
TECHNISCHE GEGEVENS

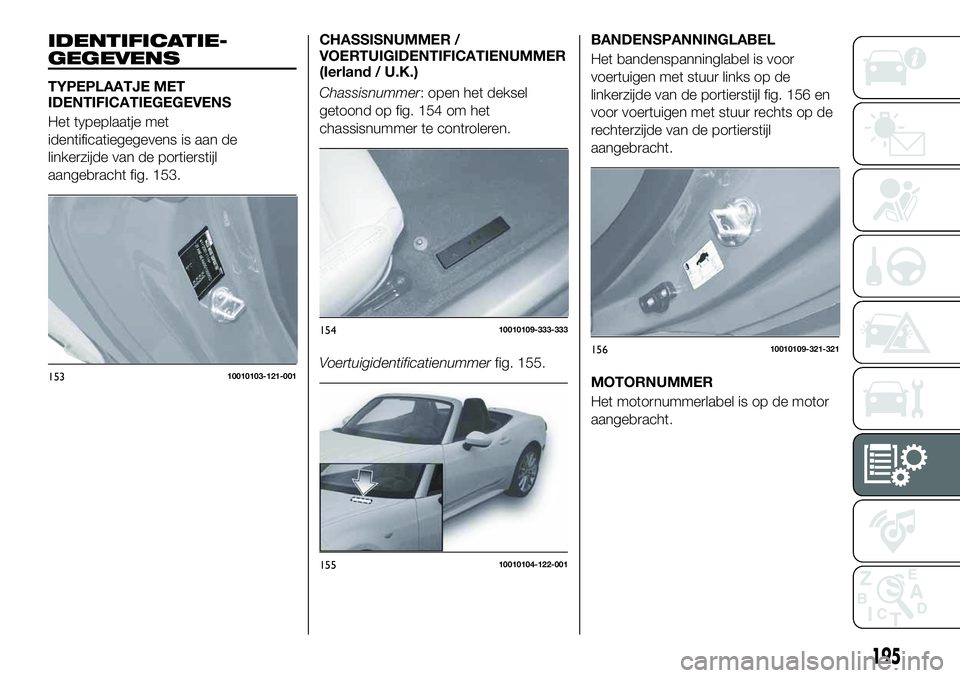

IDENTIFICATIE-
GEGEVENS
TYPEPLAATJE MET
IDENTIFICATIEGEGEVENS
Het typeplaatje met
identificatiegegevens is aan de
linkerzijde van de portierstijl
aangebracht fig. 153.CHASSISNUMMER /
VOERTUIGIDENTIFICATIENUMMER
(Ierland / U.K.)
Chassisnummer: open het deksel
getoond op fig. 154 om het
chassisnummer te controleren.
Voertuigidentificatienummerfig. 155.BANDENSPANNINGLABEL
Het bandenspanninglabel is voor
voertuigen met stuur links op de
linkerzijde van de portierstijl fig. 156 en
voor voertuigen met stuur rechts op de
rechterzijde van de portierstijl
aangebracht.
MOTORNUMMER
Het motornummerlabel is op de motor
aangebracht.
15310010103-121-001
15410010109-333-333
15510010104-122-001
15610010109-321-321
195

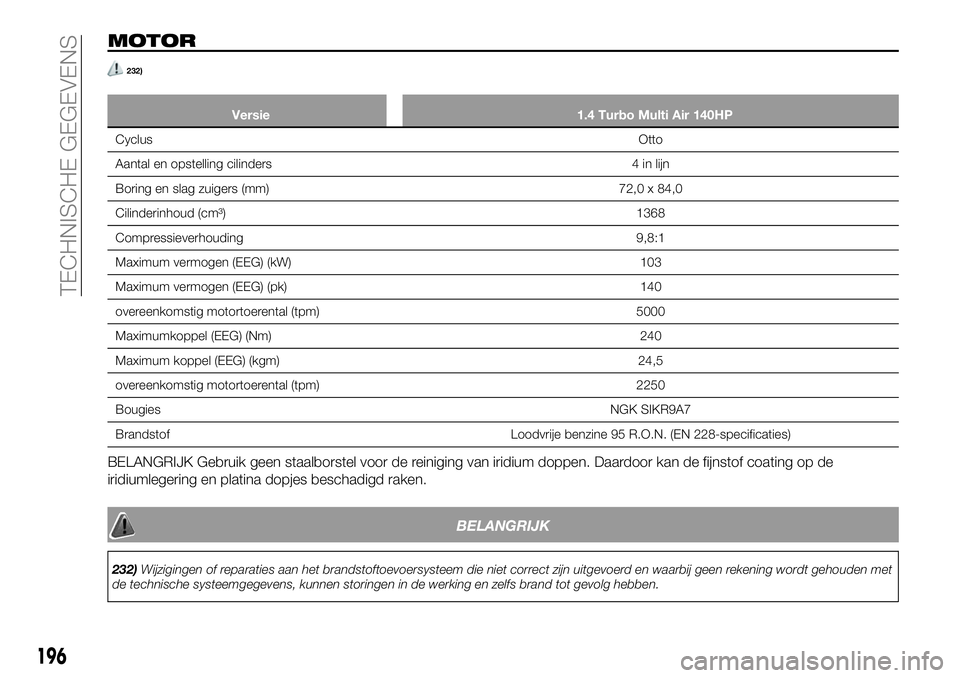

MOTOR
232)
Versie 1.4 Turbo Multi Air 140HP
CyclusOtto
Aantal en opstelling cilinders 4 in lijn
Boring en slag zuigers (mm) 72,0 x 84,0
Cilinderinhoud (cm³) 1368
Compressieverhouding 9,8:1
Maximum vermogen (EEG) (kW) 103
Maximum vermogen (EEG) (pk) 140
overeenkomstig motortoerental (tpm) 5000
Maximumkoppel (EEG) (Nm) 240
Maximum koppel (EEG) (kgm) 24,5
overeenkomstig motortoerental (tpm) 2250
BougiesNGK SIKR9A7
Brandstof Loodvrije benzine 95 R.O.N. (EN 228-specificaties)
BELANGRIJK Gebruik geen staalborstel voor de reiniging van iridium doppen. Daardoor kan de fijnstof coating op de
iridiumlegering en platina dopjes beschadigd raken.
BELANGRIJK
232)Wijzigingen of reparaties aan het brandstoftoevoersysteem die niet correct zijn uitgevoerd en waarbij geen rekening wordt gehouden met
de technische systeemgegevens, kunnen storingen in de werking en zelfs brand tot gevolg hebben.
196
TECHNISCHE GEGEVENS

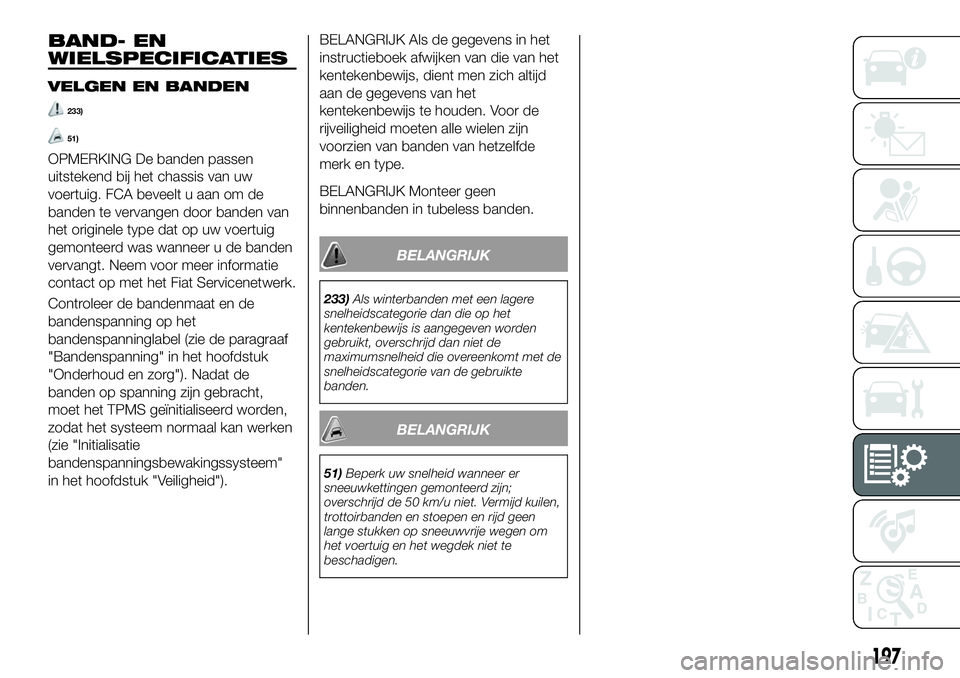

BAND- EN
WIELSPECIFICATIES
VELGEN EN BANDEN
233)
51)
OPMERKING De banden passen
uitstekend bij het chassis van uw
voertuig. FCA beveelt u aan om de
banden te vervangen door banden van
het originele type dat op uw voertuig
gemonteerd was wanneer u de banden
vervangt. Neem voor meer informatie
contact op met het Fiat Servicenetwerk.
Controleer de bandenmaat en de
bandenspanning op het
bandenspanninglabel (zie de paragraaf
"Bandenspanning" in het hoofdstuk
"Onderhoud en zorg"). Nadat de
banden op spanning zijn gebracht,
moet het TPMS geïnitialiseerd worden,
zodat het systeem normaal kan werken
(zie "Initialisatie
bandenspanningsbewakingssysteem"
in het hoofdstuk "Veiligheid").
BELANGRIJK Als de gegevens in het
instructieboek afwijken van die van het
kentekenbewijs, dient men zich altijd
aan de gegevens van het
kentekenbewijs te houden. Voor de
rijveiligheid moeten alle wielen zijn
voorzien van banden van hetzelfde
merk en type.
BELANGRIJK Monteer geen
binnenbanden in tubeless banden.
BELANGRIJK
233)Als winterbanden met een lagere
snelheidscategorie dan die op het
kentekenbewijs is aangegeven worden
gebruikt, overschrijd dan niet de
maximumsnelheid die overeenkomt met de
snelheidscategorie van de gebruikte
banden.
BELANGRIJK
51)Beperk uw snelheid wanneer er
sneeuwkettingen gemonteerd zijn;
overschrijd de 50 km/u niet. Vermijd kuilen,
trottoirbanden en stoepen en rijd geen
lange stukken op sneeuwvrije wegen om
het voertuig en het wegdek niet te
beschadigen.
197

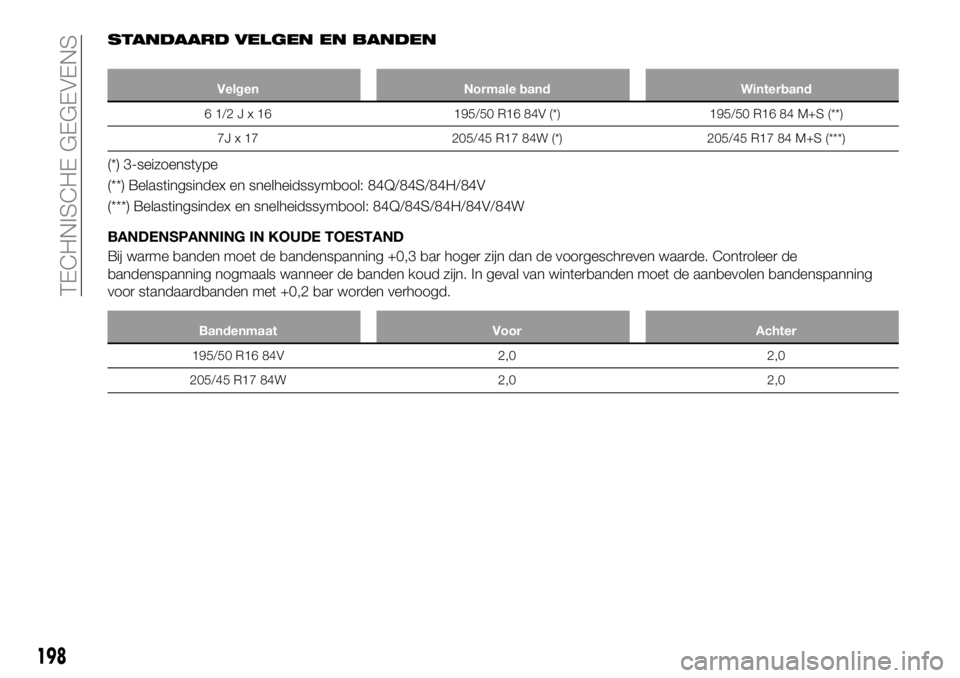

STANDAARD VELGEN EN BANDEN
Velgen Normale band Winterband
61/2Jx16195/50 R16 84V (*) 195/50 R16 84 M+S (**)
7J x 17 205/45 R17 84W (*) 205/45 R17 84 M+S (***)
(*) 3-seizoenstype
(**) Belastingsindex en snelheidssymbool: 84Q/84S/84H/84V
(***) Belastingsindex en snelheidssymbool: 84Q/84S/84H/84V/84W
BANDENSPANNING IN KOUDE TOESTAND
Bij warme banden moet de bandenspanning +0,3 bar hoger zijn dan de voorgeschreven waarde. Controleer de
bandenspanning nogmaals wanneer de banden koud zijn. In geval van winterbanden moet de aanbevolen bandenspanning
voor standaardbanden met +0,2 bar worden verhoogd.
Bandenmaat Voor Achter
195/50 R16 84V 2,0 2,0
205/45 R17 84W 2,0 2,0
198
TECHNISCHE GEGEVENS
