FIAT 500 2019 Instructieboek (in Dutch)

Symbool Wat het betekent
geelSTORING SCHEMERSENSOR
Het symbool gaat branden en er verschijnt een bericht op het display indien er een storing van de
schemersensor is. Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
geelSTORING SPEED LIMITER
Het symbool gaat branden als er een storing van het Speed Limiter-systeem is. Neem zo snel mogelijk
contact op met het Fiat Servicenetwerk om de storing te laten verhelpen.
geelBRANDSTOFRESERVE - BEPERKTE ACTIERADIUS
Het lampje gaat branden wanneer de contactsleutel naar de stand MAR wordt gedraaid, maar het moet
even later doven.
Het lampje gaat branden of het symbool verschijnt op het display wanneer er nog ongeveer 5 liter
brandstof in de tank is. De driehoek rechts van het symbool geeft de zijde van de auto met de
brandstofvulopening aan.
BELANGRIJK Als het lampje knippert of het symbool continu wordt weergegeven, afhankelijk van de
versies, is er een storing in het systeem. Neem in dat geval contact op met het Fiat Servicenetwerk om het
systeem te laten controleren.
69

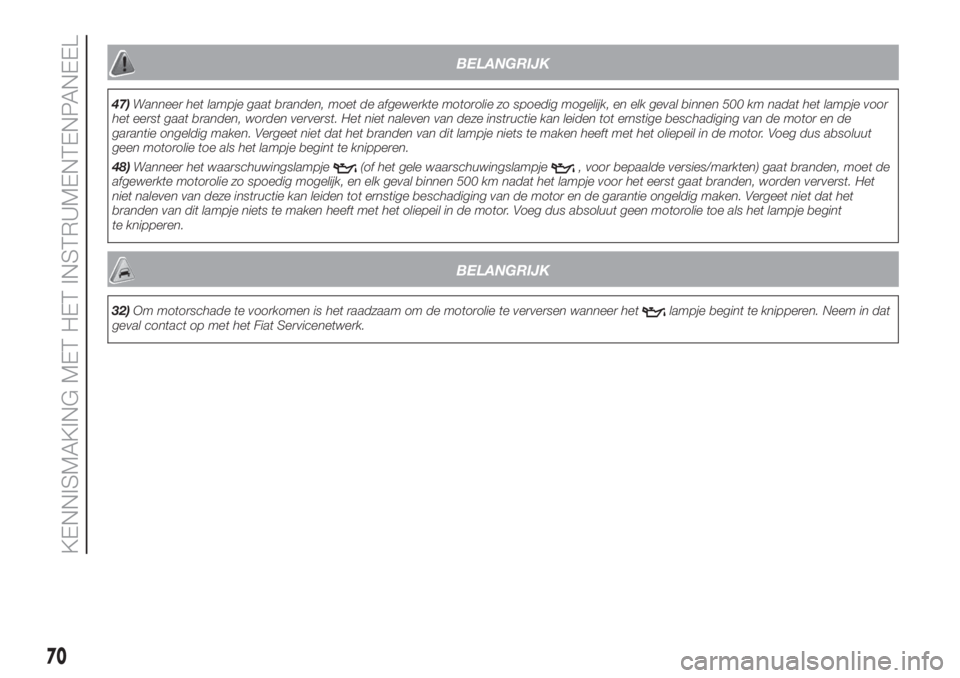

BELANGRIJK
47)Wanneer het lampje gaat branden, moet de afgewerkte motorolie zo spoedig mogelijk, en elk geval binnen 500 km nadat het lampje voor
het eerst gaat branden, worden ververst. Het niet naleven van deze instructie kan leiden tot ernstige beschadiging van de motor en de
garantie ongeldig maken. Vergeet niet dat het branden van dit lampje niets te maken heeft met het oliepeil in de motor. Voeg dus absoluut
geen motorolie toe als het lampje begint te knipperen.
48)Wanneer het waarschuwingslampje
(of het gele waarschuwingslampje, voor bepaalde versies/markten) gaat branden, moet de
afgewerkte motorolie zo spoedig mogelijk, en elk geval binnen 500 km nadat het lampje voor het eerst gaat branden, worden ververst. Het
niet naleven van deze instructie kan leiden tot ernstige beschadiging van de motor en de garantie ongeldig maken. Vergeet niet dat het
branden van dit lampje niets te maken heeft met het oliepeil in de motor. Voeg dus absoluut geen motorolie toe als het lampje begint
te knipperen.
BELANGRIJK
32)Om motorschade te voorkomen is het raadzaam om de motorolie te verversen wanneer hetlampje begint te knipperen. Neem in dat
geval contact op met het Fiat Servicenetwerk.
70

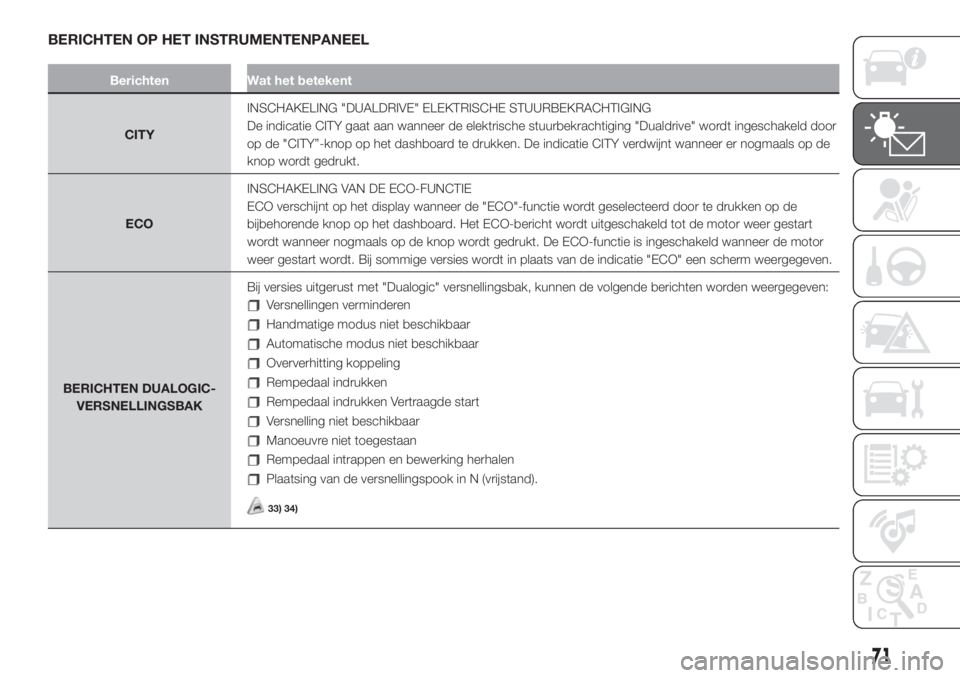

KENNISMAKING MET HET INSTRUMENTENPANEEL

BERICHTEN OP HET INSTRUMENTENPANEEL
Berichten Wat het betekent
CITYINSCHAKELING "DUALDRIVE" ELEKTRISCHE STUURBEKRACHTIGING
De indicatie CITY gaat aan wanneer de elektrische stuurbekrachtiging "Dualdrive" wordt ingeschakeld door
op de "CITY”-knop op het dashboard te drukken. De indicatie CITY verdwijnt wanneer er nogmaals op de
knop wordt gedrukt.
ECOINSCHAKELING VAN DE ECO-FUNCTIE
ECO verschijnt op het display wanneer de "ECO"-functie wordt geselecteerd door te drukken op de
bijbehorende knop op het dashboard. Het ECO-bericht wordt uitgeschakeld tot de motor weer gestart
wordt wanneer nogmaals op de knop wordt gedrukt. De ECO-functie is ingeschakeld wanneer de motor
weer gestart wordt. Bij sommige versies wordt in plaats van de indicatie "ECO" een scherm weergegeven.
BERICHTEN DUALOGIC-
VERSNELLINGSBAKBij versies uitgerust met "Dualogic" versnellingsbak, kunnen de volgende berichten worden weergegeven:
Versnellingen verminderen
Handmatige modus niet beschikbaar
Automatische modus niet beschikbaar
Oververhitting koppeling
Rempedaal indrukken
Rempedaal indrukken Vertraagde start
Versnelling niet beschikbaar
Manoeuvre niet toegestaan
Rempedaal intrappen en bewerking herhalen
Plaatsing van de versnellingspook in N (vrijstand).
33) 34)
71

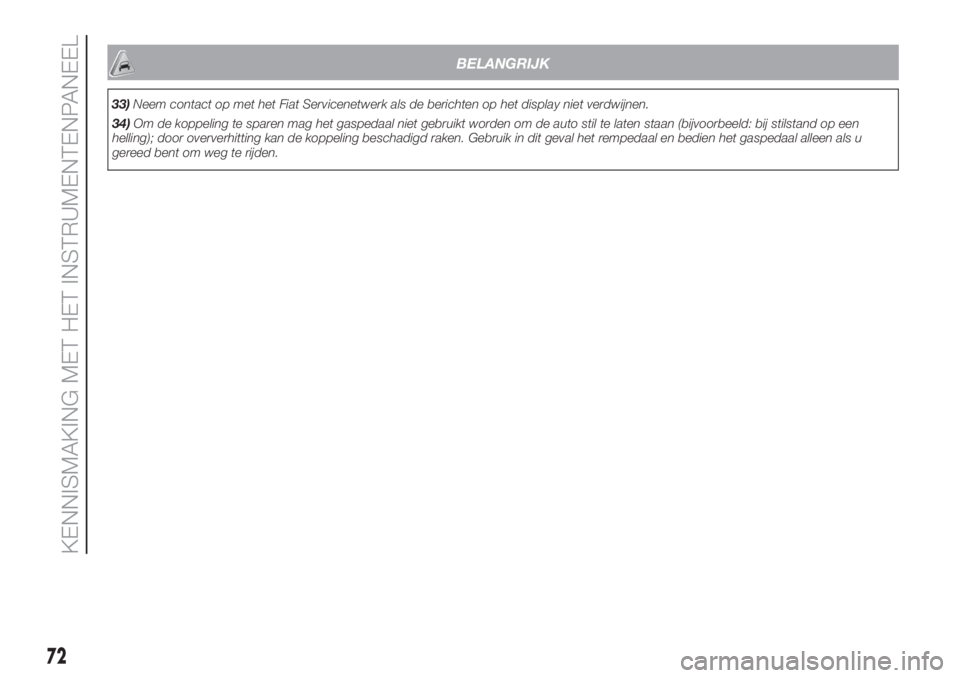

BELANGRIJK
33)Neem contact op met het Fiat Servicenetwerk als de berichten op het display niet verdwijnen.
34)Om de koppeling te sparen mag het gaspedaal niet gebruikt worden om de auto stil te laten staan (bijvoorbeeld: bij stilstand op een
helling); door oververhitting kan de koppeling beschadigd raken. Gebruik in dit geval het rempedaal en bedien het gaspedaal alleen als u
gereed bent om weg te rijden.
72
KENNISMAKING MET HET INSTRUMENTENPANEEL

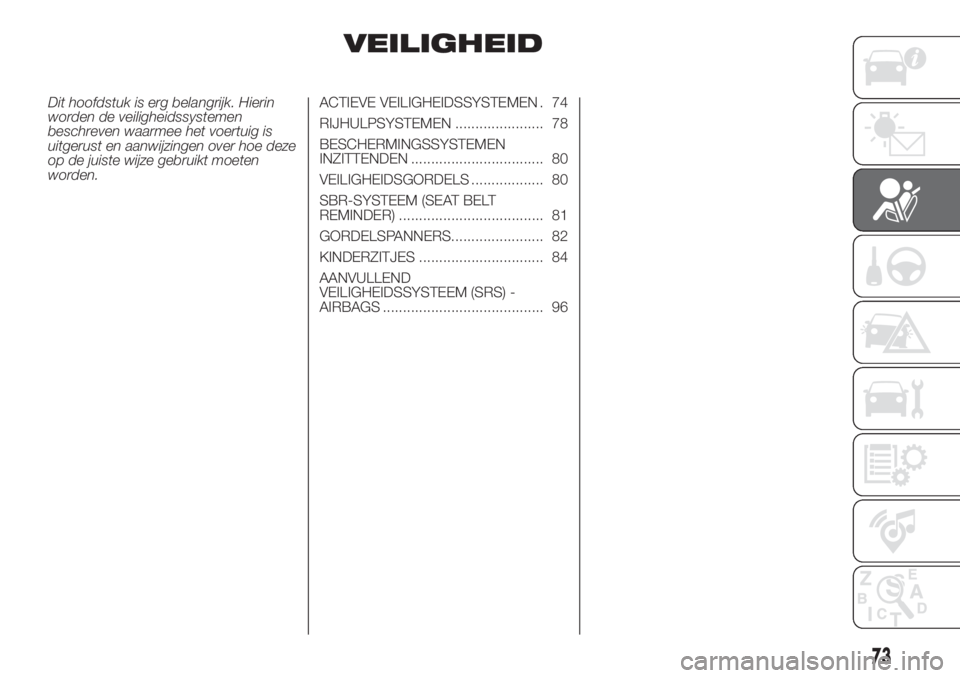

VEILIGHEID
Dit hoofdstuk is erg belangrijk. Hierin
worden de veiligheidssystemen
beschreven waarmee het voertuig is
uitgerust en aanwijzingen over hoe deze
op de juiste wijze gebruikt moeten
worden.ACTIEVE VEILIGHEIDSSYSTEMEN . 74
RIJHULPSYSTEMEN ...................... 78
BESCHERMINGSSYSTEMEN
INZITTENDEN ................................. 80
VEILIGHEIDSGORDELS .................. 80
SBR-SYSTEEM (SEAT BELT
REMINDER) .................................... 81
GORDELSPANNERS....................... 82
KINDERZITJES ............................... 84
AANVULLEND
VEILIGHEIDSSYSTEEM (SRS) -
AIRBAGS ........................................ 96
73

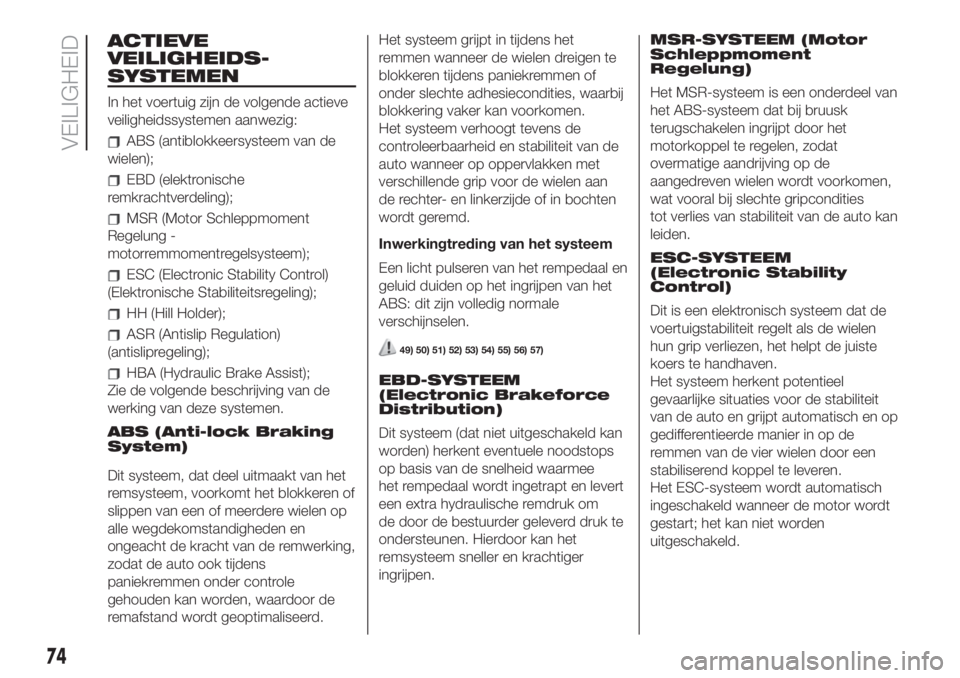

ACTIEVE
VEILIGHEIDS-
SYSTEMEN
In het voertuig zijn de volgende actieve
veiligheidssystemen aanwezig:
ABS (antiblokkeersysteem van de
wielen);
EBD (elektronische
remkrachtverdeling);
MSR (Motor Schleppmoment
Regelung -
motorremmomentregelsysteem);
ESC (Electronic Stability Control)
(Elektronische Stabiliteitsregeling);
HH (Hill Holder);
ASR (Antislip Regulation)
(antislipregeling);
HBA (Hydraulic Brake Assist);
Zie de volgende beschrijving van de
werking van deze systemen.
ABS (Anti-lock Braking
System)
Dit systeem, dat deel uitmaakt van het
remsysteem, voorkomt het blokkeren of
slippen van een of meerdere wielen op
alle wegdekomstandigheden en
ongeacht de kracht van de remwerking,
zodat de auto ook tijdens
paniekremmen onder controle
gehouden kan worden, waardoor de
remafstand wordt geoptimaliseerd.Het systeem grijpt in tijdens het
remmen wanneer de wielen dreigen te
blokkeren tijdens paniekremmen of
onder slechte adhesiecondities, waarbij
blokkering vaker kan voorkomen.
Het systeem verhoogt tevens de
controleerbaarheid en stabiliteit van de
auto wanneer op oppervlakken met
verschillende grip voor de wielen aan
de rechter- en linkerzijde of in bochten
wordt geremd.
Inwerkingtreding van het systeem
Een licht pulseren van het rempedaal en
geluid duiden op het ingrijpen van het
ABS: dit zijn volledig normale
verschijnselen.
49) 50) 51) 52) 53) 54) 55) 56) 57)
EBD-SYSTEEM
(Electronic Brakeforce
Distribution)
Dit systeem (dat niet uitgeschakeld kan
worden) herkent eventuele noodstops
op basis van de snelheid waarmee
het rempedaal wordt ingetrapt en levert
een extra hydraulische remdruk om
de door de bestuurder geleverd druk te
ondersteunen. Hierdoor kan het
remsysteem sneller en krachtiger
ingrijpen.MSR-SYSTEEM (Motor
Schleppmoment
Regelung)
Het MSR-systeem is een onderdeel van
het ABS-systeem dat bij bruusk
terugschakelen ingrijpt door het
motorkoppel te regelen, zodat
overmatige aandrijving op de
aangedreven wielen wordt voorkomen,
wat vooral bij slechte gripcondities
tot verlies van stabiliteit van de auto kan
leiden.
ESC-SYSTEEM
(Electronic Stability
Control)
Dit is een elektronisch systeem dat de
voertuigstabiliteit regelt als de wielen
hun grip verliezen, het helpt de juiste
koers te handhaven.
Het systeem herkent potentieel
gevaarlijke situaties voor de stabiliteit
van de auto en grijpt automatisch en op
gedifferentieerde manier in op de
remmen van de vier wielen door een
stabiliserend koppel te leveren.
Het ESC-systeem wordt automatisch
ingeschakeld wanneer de motor wordt
gestart; het kan niet worden
uitgeschakeld.
74
VEILIGHEID

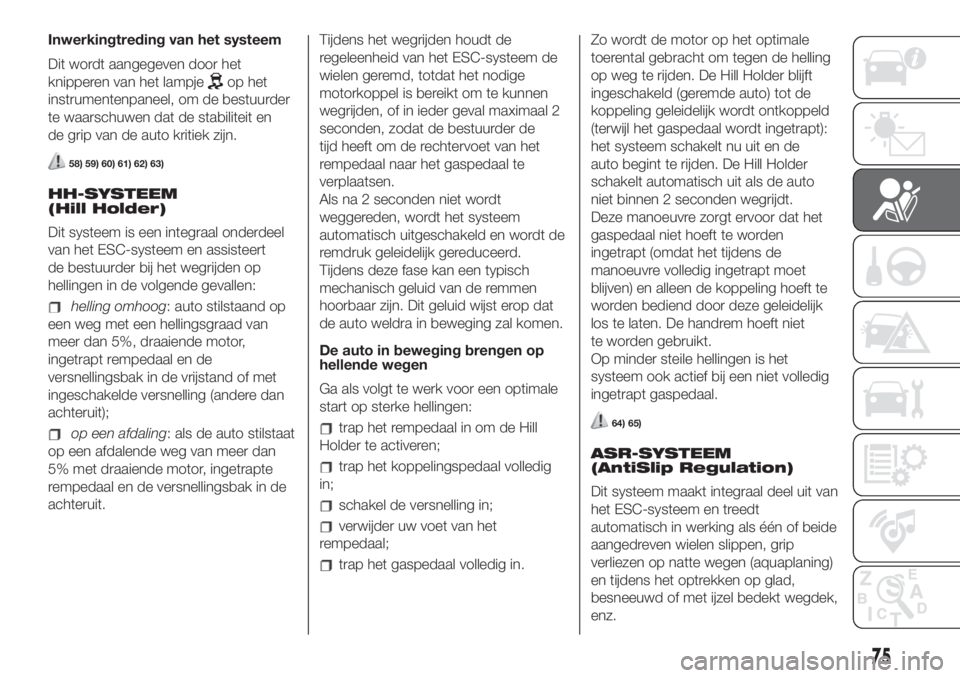

Inwerkingtreding van het systeem
Dit wordt aangegeven door het
knipperen van het lampje
op het
instrumentenpaneel, om de bestuurder
te waarschuwen dat de stabiliteit en
de grip van de auto kritiek zijn.
58) 59) 60) 61) 62) 63)
HH-SYSTEEM
(Hill Holder)
Dit systeem is een integraal onderdeel
van het ESC-systeem en assisteert
de bestuurder bij het wegrijden op
hellingen in de volgende gevallen:
helling omhoog: auto stilstaand op
een weg met een hellingsgraad van
meer dan 5%, draaiende motor,
ingetrapt rempedaal en de
versnellingsbak in de vrijstand of met
ingeschakelde versnelling (andere dan
achteruit);
op een afdaling: als de auto stilstaat
op een afdalende weg van meer dan
5% met draaiende motor, ingetrapte
rempedaal en de versnellingsbak in de
achteruit.Tijdens het wegrijden houdt de
regeleenheid van het ESC-systeem de
wielen geremd, totdat het nodige
motorkoppel is bereikt om te kunnen
wegrijden, of in ieder geval maximaal 2
seconden, zodat de bestuurder de
tijd heeft om de rechtervoet van het
rempedaal naar het gaspedaal te
verplaatsen.
Als na 2 seconden niet wordt
weggereden, wordt het systeem
automatisch uitgeschakeld en wordt de
remdruk geleidelijk gereduceerd.
Tijdens deze fase kan een typisch
mechanisch geluid van de remmen
hoorbaar zijn. Dit geluid wijst erop dat
de auto weldra in beweging zal komen.
De auto in beweging brengen op
hellende wegen
Ga als volgt te werk voor een optimale
start op sterke hellingen:trap het rempedaal in om de Hill
Holder te activeren;
trap het koppelingspedaal volledig
in;
schakel de versnelling in;
verwijder uw voet van het
rempedaal;
trap het gaspedaal volledig in.Zo wordt de motor op het optimale
toerental gebracht om tegen de helling
op weg te rijden. De Hill Holder blijft
ingeschakeld (geremde auto) tot de
koppeling geleidelijk wordt ontkoppeld
(terwijl het gaspedaal wordt ingetrapt):
het systeem schakelt nu uit en de
auto begint te rijden. De Hill Holder
schakelt automatisch uit als de auto
niet binnen 2 seconden wegrijdt.
Deze manoeuvre zorgt ervoor dat het
gaspedaal niet hoeft te worden
ingetrapt (omdat het tijdens de
manoeuvre volledig ingetrapt moet
blijven) en alleen de koppeling hoeft te
worden bediend door deze geleidelijk
los te laten. De handrem hoeft niet
te worden gebruikt.
Op minder steile hellingen is het
systeem ook actief bij een niet volledig
ingetrapt gaspedaal.
64) 65)
ASR-SYSTEEM
(AntiSlip Regulation)
Dit systeem maakt integraal deel uit van
het ESC-systeem en treedt
automatisch in werking als één of beide
aangedreven wielen slippen, grip
verliezen op natte wegen (aquaplaning)
en tijdens het optrekken op glad,
besneeuwd of met ijzel bedekt wegdek,
enz.
75

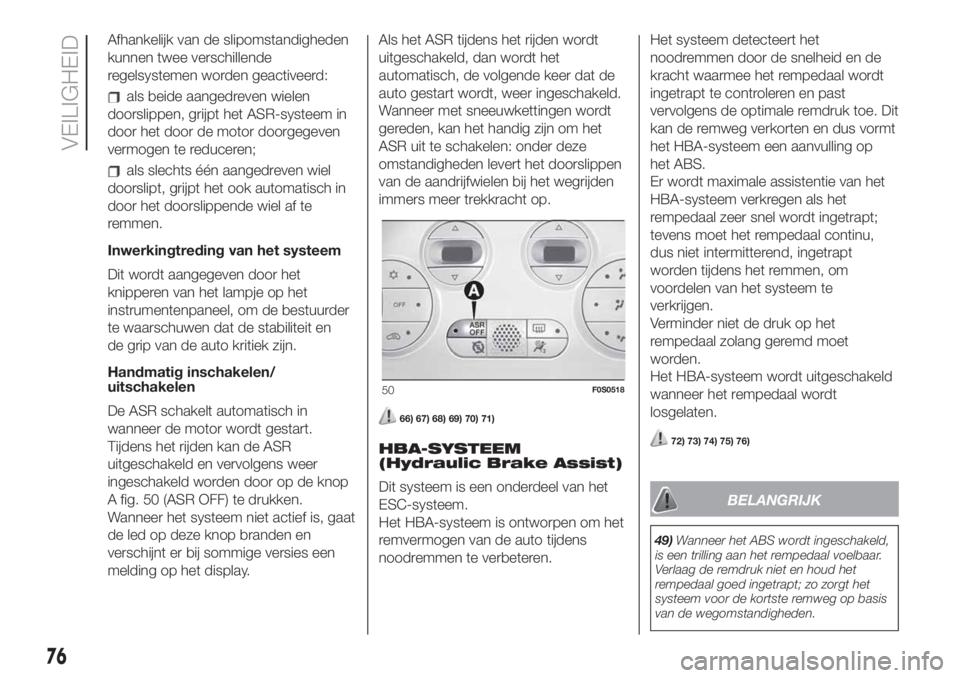

Afhankelijk van de slipomstandigheden
kunnen twee verschillende
regelsystemen worden geactiveerd:
als beide aangedreven wielen
doorslippen, grijpt het ASR-systeem in
door het door de motor doorgegeven
vermogen te reduceren;
als slechts één aangedreven wiel
doorslipt, grijpt het ook automatisch in
door het doorslippende wiel af te
remmen.
Inwerkingtreding van het systeem
Dit wordt aangegeven door het
knipperen van het lampje op het
instrumentenpaneel, om de bestuurder
te waarschuwen dat de stabiliteit en
de grip van de auto kritiek zijn.
Handmatig inschakelen/
uitschakelen
De ASR schakelt automatisch in
wanneer de motor wordt gestart.
Tijdens het rijden kan de ASR
uitgeschakeld en vervolgens weer
ingeschakeld worden door op de knop
A fig. 50 (ASR OFF) te drukken.
Wanneer het systeem niet actief is, gaat
de led op deze knop branden en
verschijnt er bij sommige versies een
melding op het display.Als het ASR tijdens het rijden wordt
uitgeschakeld, dan wordt het
automatisch, de volgende keer dat de
auto gestart wordt, weer ingeschakeld.
Wanneer met sneeuwkettingen wordt
gereden, kan het handig zijn om het
ASR uit te schakelen: onder deze
omstandigheden levert het doorslippen
van de aandrijfwielen bij het wegrijden
immers meer trekkracht op.
66) 67) 68) 69) 70) 71)
HBA-SYSTEEM
(Hydraulic Brake Assist)
Dit systeem is een onderdeel van het
ESC-systeem.
Het HBA-systeem is ontworpen om het
remvermogen van de auto tijdens
noodremmen te verbeteren.Het systeem detecteert het
noodremmen door de snelheid en de
kracht waarmee het rempedaal wordt
ingetrapt te controleren en past
vervolgens de optimale remdruk toe. Dit
kan de remweg verkorten en dus vormt
het HBA-systeem een aanvulling op
het ABS.
Er wordt maximale assistentie van het
HBA-systeem verkregen als het
rempedaal zeer snel wordt ingetrapt;
tevens moet het rempedaal continu,
dus niet intermitterend, ingetrapt
worden tijdens het remmen, om
voordelen van het systeem te
verkrijgen.
Verminder niet de druk op het
rempedaal zolang geremd moet
worden.
Het HBA-systeem wordt uitgeschakeld
wanneer het rempedaal wordt
losgelaten.72) 73) 74) 75) 76)
BELANGRIJK
49)Wanneer het ABS wordt ingeschakeld,
is een trilling aan het rempedaal voelbaar.
Verlaag de remdruk niet en houd het
rempedaal goed ingetrapt; zo zorgt het
systeem voor de kortste remweg op basis
van de wegomstandigheden.
50F0S0518
76
VEILIGHEID

50)Een inrijperiode van circa 500 km is
vereist om het beste uit het remsysteem te
halen: vermijd tijdens deze periode bruusk,
herhaaldelijk of langdurig remmen.
51)Als het ABS-systeem ingrijpt, dan is de
grip van de banden op het wegdek
beperkt. Minder dus snelheid om deze aan
de beschikbare grip aan te passen.
52)Het ABS kan niet de door het wegdek
geboden grip boven de limieten van de
natuurkundige wetten laten toenemen.
53)Het ABS kan geen ongelukken
voorkomen, waaronder ongelukken
wegens overmatige snelheid in bochten,
rijden op wegdek met weinig grip of
aquaplaning.
54)De capaciteiten van het ABS mogen
nooit op onverantwoorde en gevaarlijke
wijze worden uitgetest, waardoor de
persoonlijke veiligheid en die van anderen
in gevaar komt.
55)Voor een goede werking van het ABS
moeten de banden van alle wielen van
hetzelfde merk zijn, in perfecte conditie
verkeren en vooral van het voorgeschreven
type en maat zijn.
56)Ook als het noodreservewiel (daar waar
aanwezig) wordt gebruikt, blijft het ABS
werken. Onthoud altijd dat het
noodreservewiel kleiner is dan een normale
band, waardoor het minder grip levert.
57)Het ABS benut zoveel mogelijk de
beschikbare grip maar kan hem niet
verhogen. Rijd dus altijd voorzichtig op
gladde weggedeelten en neem geen
onnodige risico’s.58)Voor de goede werking van het
ESC-systeem moeten de banden van alle
wielen van hetzelfde merk zijn, in perfecte
conditie verkeren en vooral van het
voorgeschreven type en maat zijn.
59)Het ESC blijft ook ingeschakeld
wanneer met het ruimtebesparende
reservewiel wordt gereden. Onthoud altijd
dat het noodreservewiel kleiner is dan
een normale band, waardoor het minder
grip levert.
60)Neem nooit onnodige en
onverantwoorde risico's, ook al is het
voertuig voorzien van het ESC-systeem.
Uw rijstijl moet altijd aangepast zijn aan de
conditie van het wegdek, het zicht en het
verkeer. De bestuurder is altijd
verantwoordelijk voor de verkeersveiligheid.
61)Het ESC kan niet de door het wegdek
geboden grip boven de limieten van de
natuurkundige wetten laten toenemen.
62)Het ESC-systeem kan geen
ongelukken voorkomen, waaronder
ongelukken wegens overmatige snelheid in
bochten, rijden op wegdek met weinig
grip of aquaplaning.
63)De capaciteiten van het ESC-systeem
mogen nooit op onverantwoorde en
gevaarlijke wijze worden uitgetest,
waardoor de persoonlijke veiligheid en die
van anderen in gevaar komt.
64)Het HH-systeem is geen parkeerrem;
verlaat daarom nooit het voertuig zonder
eerst de handrem te hebben aangetrokken,
de motor te hebben afgezet en de eerste
versnelling te hebben ingeschakeld, met
het voertuig in veilige omstandigheden
geparkeerd.65)Er kunnen situaties op kleine hellingen
(minder dan 8%) voorkomen waarin, bij
beladen auto of een aangekoppelde
aanhanger (indien voorzien), het Hill
Holder-systeem niet in werking treedt en de
auto zich iets naar achteren verplaatst,
waardoor het risico op een botsing met
een ander voertuig of voorwerp toeneemt.
De bestuurder is in elk geval
verantwoordelijk voor een veilige rijstijl.
66)Voor een goede werking van het ASR
moeten de banden van alle wielen van
hetzelfde merk zijn, in perfecte conditie
verkeren en vooral van het voorgeschreven
type en maat zijn.
67)Ook als het noodreservewiel (daar waar
aanwezig) wordt gebruikt, blijft het ASR
werken. Onthoud altijd dat het
noodreservewiel kleiner is dan een normale
band, waardoor het minder grip levert.
68)Het ASR kan niet de door het wegdek
geboden grip boven de limieten van de
natuurkundige wetten laten toenemen.
69)Het ASR-systeem kan geen
ongelukken voorkomen, waaronder
ongelukken wegens overmatige snelheid in
bochten, rijden op wegdek met weinig
grip of aquaplaning.
70)De capaciteiten van het ASR mogen
nooit op onverantwoorde en gevaarlijke
wijze worden uitgetest, waardoor de
persoonlijke veiligheid en die van anderen
in gevaar komt.
77

71)Neem nooit onnodige en
onverantwoorde risico's, ook al is het
voertuig uitgerust met een ASR-systeem.
Uw rijstijl moet altijd aangepast zijn aan
de conditie van het wegdek, het zicht en
het verkeer. De bestuurder is altijd
verantwoordelijk voor de verkeersveiligheid.
72)Het HBA-systeem kan de grip van de
banden op het wegdek niet boven de
limieten van de natuurkundige wetten laten
toenemen; rijd altijd voorzichtig,
overeenkomstig de toestand van het
wegdek.
73)Het HBA-systeem kan geen
ongelukken voorkomen, waaronder
ongelukken wegens overmatige snelheid in
bochten, rijden op wegdek met weinig
grip of aquaplaning.
74)Het HBA-systeem is een ondersteuning
voor de bestuurder die altijd zijn volle
aandacht bij het rijden moet houden. De
uiteindelijke verantwoordelijkheid ligt altijd
bij de bestuurder.
75)De capaciteiten van het HBA-systeem
mogen nooit op onverantwoorde en
gevaarlijke wijze worden uitgetest,
waardoor de persoonlijke veiligheid en die
van anderen in gevaar komt.
76)Bij de inwerkingtreding van het
HBA-systeem kan geluid hoorbaar zijn. Dit
is een normaal verschijnsel. Houd in elk
geval het rempedaal goed ingetrapt.RIJHULPSYSTEMEN
iTPMS-systeem
(indirect Tyre Pressure
Monitoring System)
77) 78) 79) 80) 81) 82)
BESCHRIJVING
Het voertuig kan uitgerust zijn met het
iTPMS (indirect Tyre Pressure
Monitoring System) dat via de
wielsnelheidsensoren de toestand van
de bandenspanning controleert.
Om toegang te krijgen tot de
iTPMS-schermen (fig. 51 - fig. 52), op
de toets TRIP drukken.
Het scherm fig. 52 verschijnt alleen als
een of meer banden leeg zijn.
Correcte bandenspanning (versies
met kleurendisplay)
Als alle banden op de juiste spanning
zijn, toont het display het volgende
scherm fig. 51.Lage bandenspanning
Het systeem waarschuwt de
bestuurder als een of meer banden leeg
zijn door het aangaan van het
waarschuwingslampje
op het
instrumentenpaneel. Bovendien wordt
naast de banden fig. 52 "KO" samen
met een waarschuwingsbericht op het
display weergegeven.
RESETPROCEDURE
Het iTPMS-systeem heeft een
"inleerfase" nodig (met een duur die
afhangt van de rijstijl en de
wegomstandigheden: bij optimale
omstandigheden wordt gereden op een
rechte weg met 80 km/h gedurende
minstens 20 minuten) die begint
wanneer de resetprocedure wordt
uitgevoerd.
De resetprocedure moet worden
uitgevoerd:
51F0S0496
52F0S0506
78
VEILIGHEID
