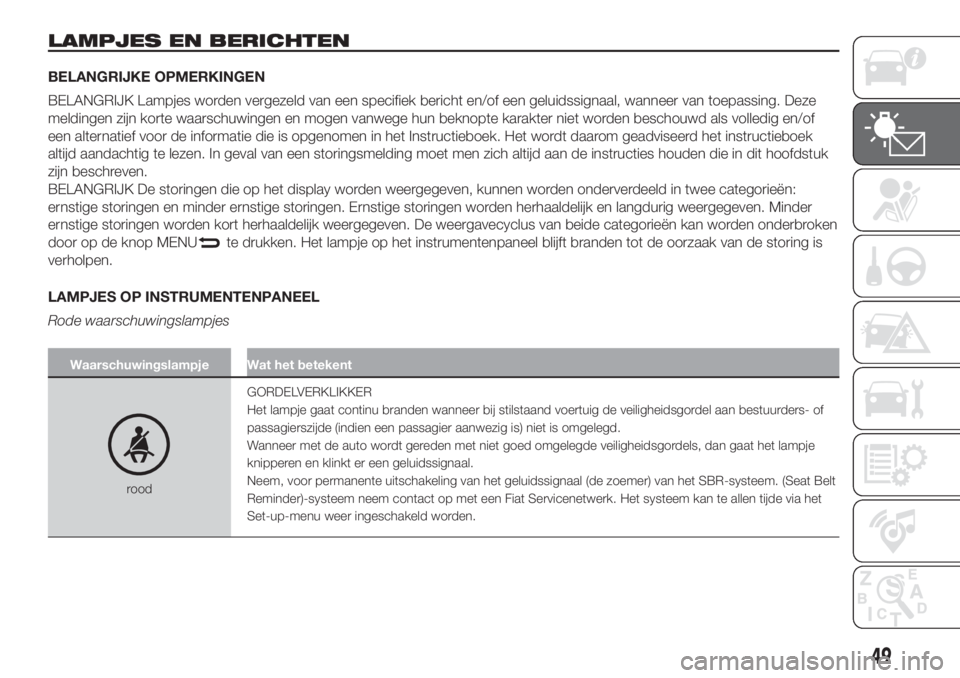

LAMPJES EN BERICHTEN
BELANGRIJKE OPMERKINGEN
BELANGRIJK Lampjes worden vergezeld van een specifiek bericht en/of een geluidssignaal, wanneer van toepassing. Deze
meldingen zijn korte waarschuwingen en mogen vanwege hun beknopte karakter niet worden beschouwd als volledig en/of
een alternatief voor de informatie die is opgenomen in het Instructieboek. Het wordt daarom geadviseerd het instructieboek
altijd aandachtig te lezen. In geval van een storingsmelding moet men zich altijd aan de instructies houden die in dit hoofdstuk
zijn beschreven.
BELANGRIJK De storingen die op het display worden weergegeven, kunnen worden onderverdeeld in twee categorieën:
ernstige storingen en minder ernstige storingen. Ernstige storingen worden herhaaldelijk en langdurig weergegeven. Minder
ernstige storingen worden kort herhaaldelijk weergegeven. De weergavecyclus van beide categorieën kan worden onderbroken
door op de knop MENU
te drukken. Het lampje op het instrumentenpaneel blijft branden tot de oorzaak van de storing is
verholpen.
LAMPJES OP INSTRUMENTENPANEEL
Rode waarschuwingslampjes
Waarschuwingslampje Wat het betekent
roodGORDELVERKLIKKER
Het lampje gaat continu branden wanneer bij stilstaand voertuig de veiligheidsgordel aan bestuurders- of
passagierszijde (indien een passagier aanwezig is) niet is omgelegd.
Wanneer met de auto wordt gereden met niet goed omgelegde veiligheidsgordels, dan gaat het lampje
knipperen en klinkt er een geluidssignaal.
Neem, voor permanente uitschakeling van het geluidssignaal (de zoemer) van het SBR-systeem. (Seat Belt
Reminder)-systeem neem contact op met een Fiat Servicenetwerk. Het systeem kan te allen tijde via het
Set-up-menu weer ingeschakeld worden.
49

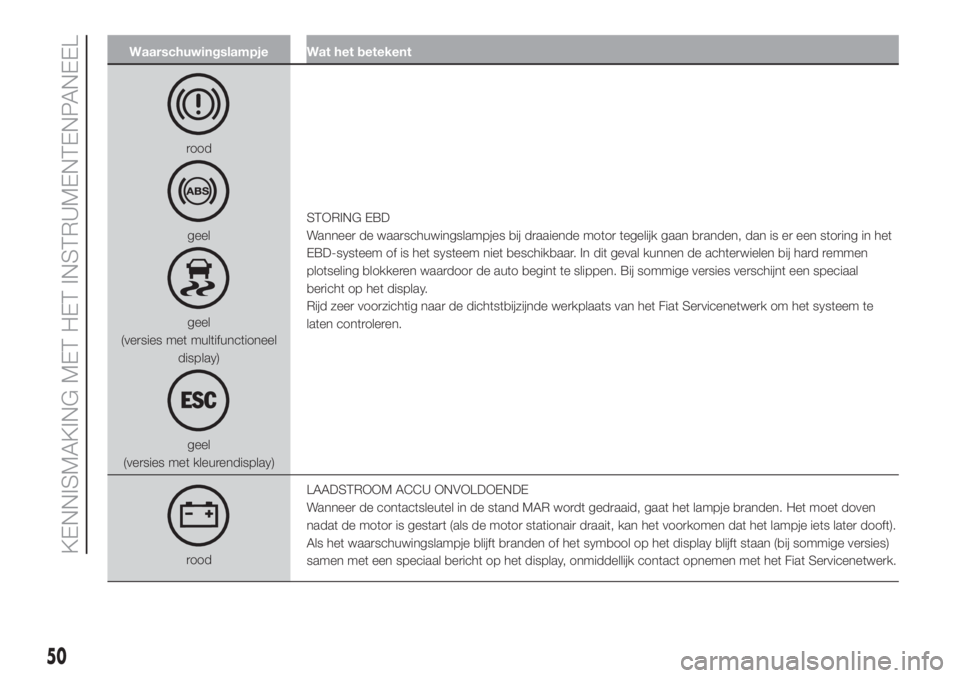

Waarschuwingslampje Wat het betekent
rood
geel
geel
(versies met multifunctioneel
display)
geel
(versies met kleurendisplay)STORING EBD
Wanneer de waarschuwingslampjes bij draaiende motor tegelijk gaan branden, dan is er een storing in het
EBD-systeem of is het systeem niet beschikbaar. In dit geval kunnen de achterwielen bij hard remmen
plotseling blokkeren waardoor de auto begint te slippen. Bij sommige versies verschijnt een speciaal
bericht op het display.
Rijd zeer voorzichtig naar de dichtstbijzijnde werkplaats van het Fiat Servicenetwerk om het systeem te
laten controleren.
roodLAADSTROOM ACCU ONVOLDOENDE
Wanneer de contactsleutel in de stand MAR wordt gedraaid, gaat het lampje branden. Het moet doven
nadat de motor is gestart (als de motor stationair draait, kan het voorkomen dat het lampje iets later dooft).
Als het waarschuwingslampje blijft branden of het symbool op het display blijft staan (bij sommige versies)
samen met een speciaal bericht op het display, onmiddellijk contact opnemen met het Fiat Servicenetwerk.
50
KENNISMAKING MET HET INSTRUMENTENPANEEL

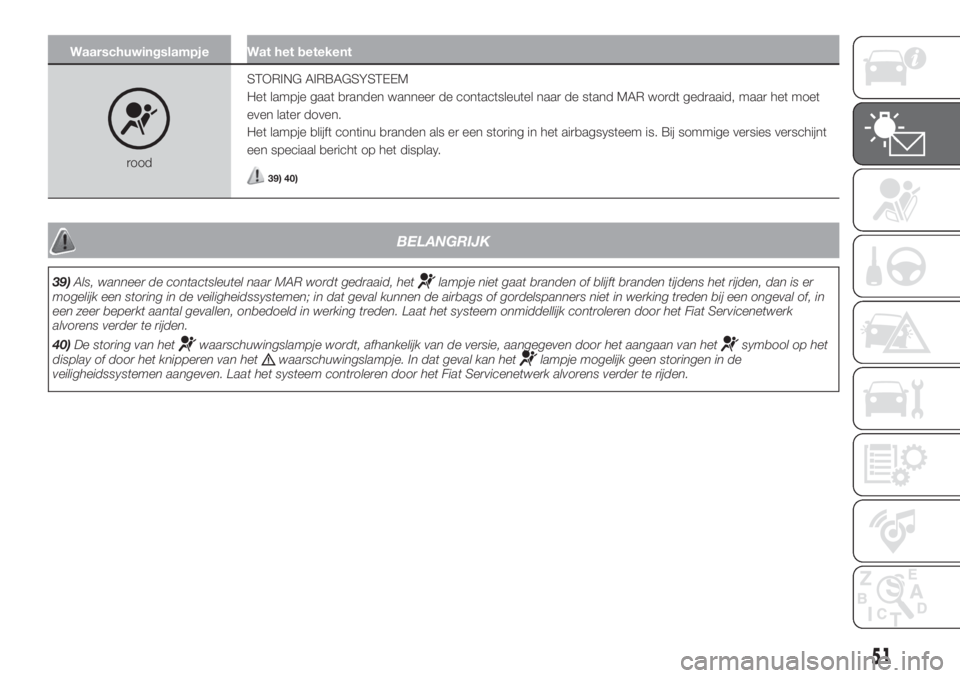

Waarschuwingslampje Wat het betekent
roodSTORING AIRBAGSYSTEEM
Het lampje gaat branden wanneer de contactsleutel naar de stand MAR wordt gedraaid, maar het moet
even later doven.
Het lampje blijft continu branden als er een storing in het airbagsysteem is. Bij sommige versies verschijnt
een speciaal bericht op het display.39) 40)
BELANGRIJK
39)Als, wanneer de contactsleutel naar MAR wordt gedraaid, hetlampje niet gaat branden of blijft branden tijdens het rijden, dan is er
mogelijk een storing in de veiligheidssystemen; in dat geval kunnen de airbags of gordelspanners niet in werking treden bij een ongeval of, in
een zeer beperkt aantal gevallen, onbedoeld in werking treden. Laat het systeem onmiddellijk controleren door het Fiat Servicenetwerk
alvorens verder te rijden.
40)De storing van het
waarschuwingslampje wordt, afhankelijk van de versie, aangegeven door het aangaan van hetsymbool op het
display of door het knipperen van hetwaarschuwingslampje. In dat geval kan hetlampje mogelijk geen storingen in de
veiligheidssystemen aangeven. Laat het systeem controleren door het Fiat Servicenetwerk alvorens verder te rijden.
51

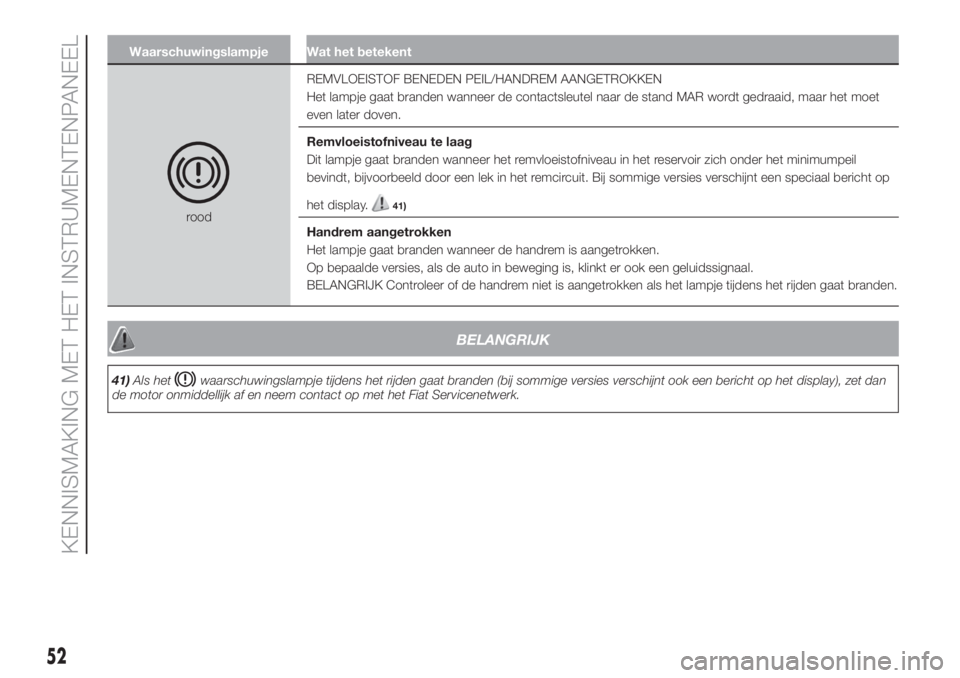

Waarschuwingslampje Wat het betekent
roodREMVLOEISTOF BENEDEN PEIL/HANDREM AANGETROKKEN
Het lampje gaat branden wanneer de contactsleutel naar de stand MAR wordt gedraaid, maar het moet
even later doven.
Remvloeistofniveau te laag
Dit lampje gaat branden wanneer het remvloeistofniveau in het reservoir zich onder het minimumpeil
bevindt, bijvoorbeeld door een lek in het remcircuit. Bij sommige versies verschijnt een speciaal bericht op
het display.41)
Handrem aangetrokken
Het lampje gaat branden wanneer de handrem is aangetrokken.
Op bepaalde versies, als de auto in beweging is, klinkt er ook een geluidssignaal.
BELANGRIJK Controleer of de handrem niet is aangetrokken als het lampje tijdens het rijden gaat branden.
BELANGRIJK
41)Als hetwaarschuwingslampje tijdens het rijden gaat branden (bij sommige versies verschijnt ook een bericht op het display), zet dan
de motor onmiddellijk af en neem contact op met het Fiat Servicenetwerk.
52
KENNISMAKING MET HET INSTRUMENTENPANEEL

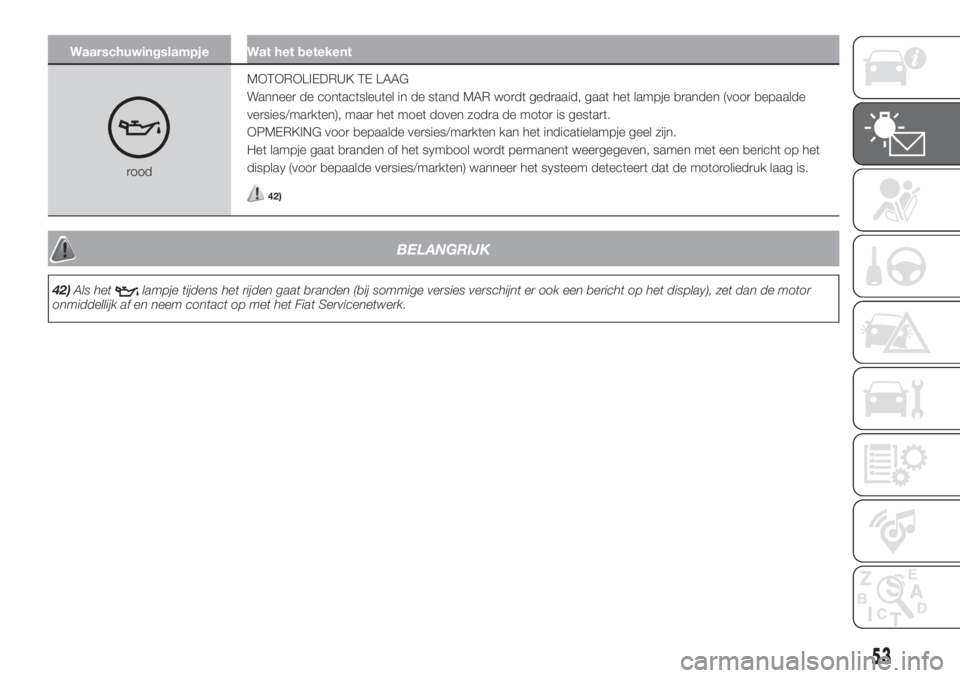

Waarschuwingslampje Wat het betekent
roodMOTOROLIEDRUK TE LAAG
Wanneer de contactsleutel in de stand MAR wordt gedraaid, gaat het lampje branden (voor bepaalde
versies/markten), maar het moet doven zodra de motor is gestart.
OPMERKING voor bepaalde versies/markten kan het indicatielampje geel zijn.
Het lampje gaat branden of het symbool wordt permanent weergegeven, samen met een bericht op het
display (voor bepaalde versies/markten) wanneer het systeem detecteert dat de motoroliedruk laag is.
42)
BELANGRIJK
42)Als hetlampje tijdens het rijden gaat branden (bij sommige versies verschijnt er ook een bericht op het display), zet dan de motor
onmiddellijk af en neem contact op met het Fiat Servicenetwerk.
53

Waarschuwingslampje Wat het betekent
roodTE HOGE KOELVLOEISTOFTEMPERATUUR
Het lampje gaat branden wanneer de contactsleutel naar de stand MAR wordt gedraaid, maar het moet
even later doven.
Het lampje of symbool op het display gaat branden wanneer de motor oververhit is, op sommige versies,
samen met een speciale melding op het display.
Tijdens een normale rit: breng de auto tot stilstand, zet de motor af en controleer of het
koelvloeistofniveau in het reservoir niet onder het MIN-teken staat. Als dit het geval is, wacht dan tot de
motor is afgekoeld, draai vervolgens langzaam en voorzichtig de dop open, vul koelvloeistof bij en
controleer of het peil tussen het MIN- en MAX-teken op het reservoir staat. Controleer ook op de
aanwezigheid van vloeistoflekken. Als na het starten het lampje opnieuw gaat branden, neem dan contact
op met het Fiat Servicenetwerk.
Wanneer de auto onder veeleisende omstandigheden wordt gebruikt(bijv. het heuvel optrekken
van een aanhanger of volledig beladen voertuig): snelheid minderen en, als het lampje blijft branden, de
auto tot stilstand brengen. Stop gedurende twee of drie minuten met lopende motor en geef een beetje
gas om de circulatie van de koelvloeistof te vergemakkelijken, schakel vervolgens de motor uit. Controleer
of het koelvloeistofpeil correct is, zoals hiervoor beschreven is.
BELANGRIJK Het is raadzaam om onder zware bedrijfsomstandigheden de motor voor het afzetten enkele
minuten te laten draaien met het gaspedaal iets ingetrapt.
Bij sommige versies verschijnt een speciaal bericht op het display.
roodSTORING "DUALOGIC" VERSNELLINGSBAK
Wanneer de contactsleutel naar MAR wordt gedraaid, gaat dit lampje branden maar het moet na enkele
seconden doven.
Het lampje gaat knipperen, er verschijnt een speciaal bericht op het display en er klinkt een geluidssignaal
om een storing in de versnellingsbak aan te geven.31)
54
KENNISMAKING MET HET INSTRUMENTENPANEELBELANGRIJK
31)Neem zo snel mogelijk contact op met het Fiat Servicenetwerk in geval van een storing in de versnellingsbak om het systeem te laten
controleren.

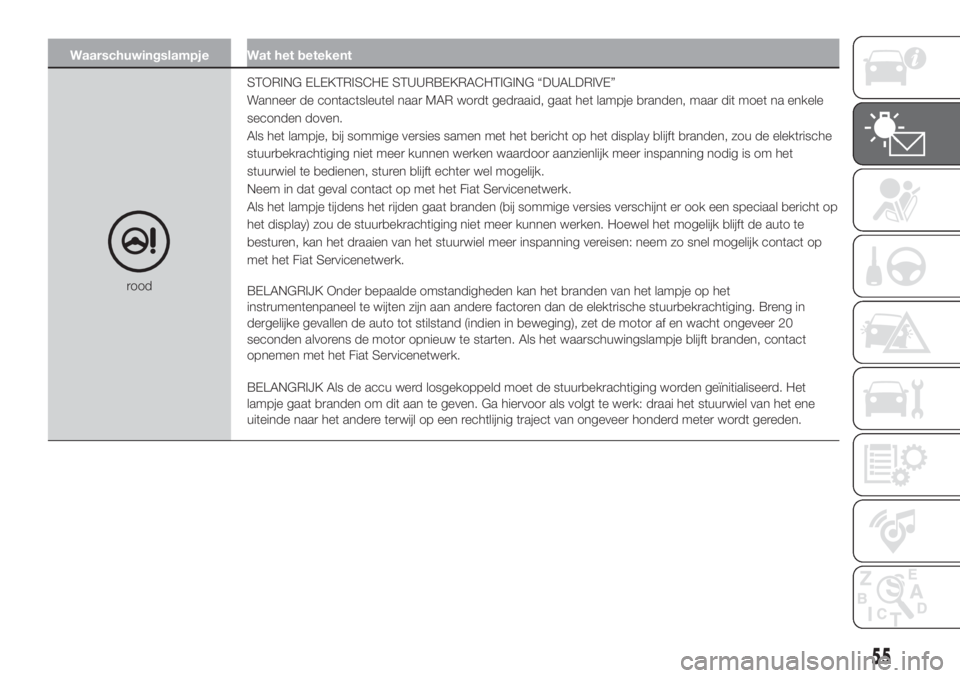

Waarschuwingslampje Wat het betekent
roodSTORING ELEKTRISCHE STUURBEKRACHTIGING “DUALDRIVE”
Wanneer de contactsleutel naar MAR wordt gedraaid, gaat het lampje branden, maar dit moet na enkele
seconden doven.
Als het lampje, bij sommige versies samen met het bericht op het display blijft branden, zou de elektrische
stuurbekrachtiging niet meer kunnen werken waardoor aanzienlijk meer inspanning nodig is om het
stuurwiel te bedienen, sturen blijft echter wel mogelijk.
Neem in dat geval contact op met het Fiat Servicenetwerk.
Als het lampje tijdens het rijden gaat branden (bij sommige versies verschijnt er ook een speciaal bericht op
het display) zou de stuurbekrachtiging niet meer kunnen werken. Hoewel het mogelijk blijft de auto te
besturen, kan het draaien van het stuurwiel meer inspanning vereisen: neem zo snel mogelijk contact op
met het Fiat Servicenetwerk.
BELANGRIJK Onder bepaalde omstandigheden kan het branden van het lampje op het
instrumentenpaneel te wijten zijn aan andere factoren dan de elektrische stuurbekrachtiging. Breng in
dergelijke gevallen de auto tot stilstand (indien in beweging), zet de motor af en wacht ongeveer 20
seconden alvorens de motor opnieuw te starten. Als het waarschuwingslampje blijft branden, contact
opnemen met het Fiat Servicenetwerk.
BELANGRIJK Als de accu werd losgekoppeld moet de stuurbekrachtiging worden geïnitialiseerd. Het
lampje gaat branden om dit aan te geven. Ga hiervoor als volgt te werk: draai het stuurwiel van het ene
uiteinde naar het andere terwijl op een rechtlijnig traject van ongeveer honderd meter wordt gereden.
55

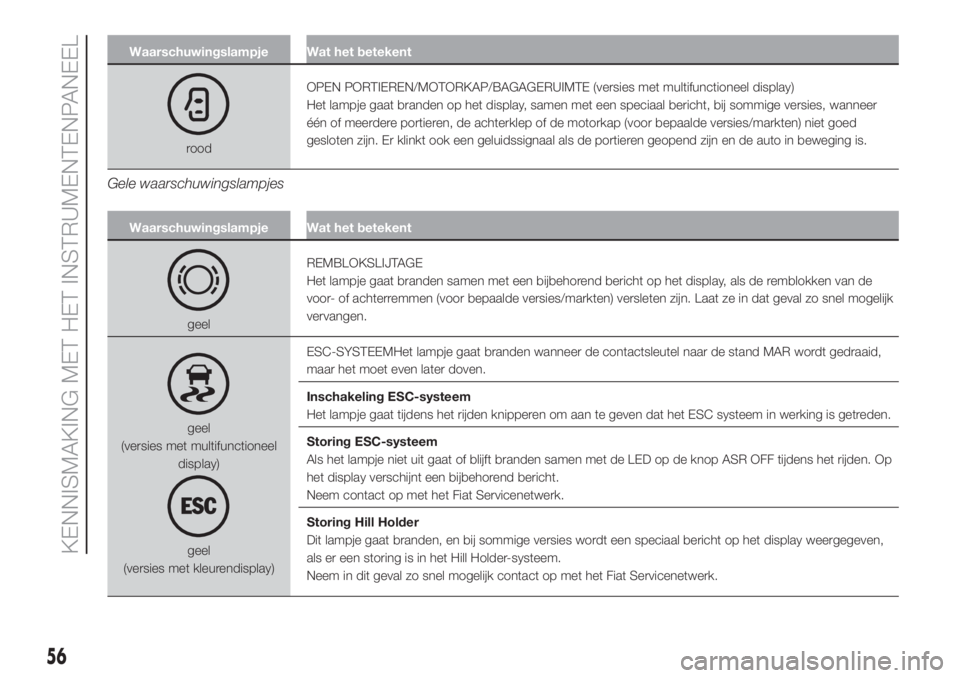

Waarschuwingslampje Wat het betekent
roodOPEN PORTIEREN/MOTORKAP/BAGAGERUIMTE (versies met multifunctioneel display)
Het lampje gaat branden op het display, samen met een speciaal bericht, bij sommige versies, wanneer
één of meerdere portieren, de achterklep of de motorkap (voor bepaalde versies/markten) niet goed
gesloten zijn. Er klinkt ook een geluidssignaal als de portieren geopend zijn en de auto in beweging is.
Gele waarschuwingslampjes
Waarschuwingslampje Wat het betekent
geelREMBLOKSLIJTAGE
Het lampje gaat branden samen met een bijbehorend bericht op het display, als de remblokken van de
voor- of achterremmen (voor bepaalde versies/markten) versleten zijn. Laat ze in dat geval zo snel mogelijk
vervangen.
geel
(versies met multifunctioneel
display)
geel
(versies met kleurendisplay)ESC-SYSTEEMHet lampje gaat branden wanneer de contactsleutel naar de stand MAR wordt gedraaid,
maar het moet even later doven.
Inschakeling ESC-systeem
Het lampje gaat tijdens het rijden knipperen om aan te geven dat het ESC systeem in werking is getreden.
Storing ESC-systeem
Als het lampje niet uit gaat of blijft branden samen met de LED op de knop ASR OFF tijdens het rijden. Op
het display verschijnt een bijbehorend bericht.
Neem contact op met het Fiat Servicenetwerk.
Storing Hill Holder
Dit lampje gaat branden, en bij sommige versies wordt een speciaal bericht op het display weergegeven,
als er een storing is in het Hill Holder-systeem.
Neem in dit geval zo snel mogelijk contact op met het Fiat Servicenetwerk.
56
KENNISMAKING MET HET INSTRUMENTENPANEEL

Waarschuwingslampje Wat het betekent
geelSTORING INSPUIT-/EOBD-SYSTEEM
Onder normale omstandigheden gaat het lampje branden als de contactsleutel in de stand MAR wordt
gedraaid. Het moet doven nadat de motor is gestart.
Het waarschuwingslampje blijft branden of gaat branden tijdens het rijden, op sommige versies samen met
een speciaal bericht op het display, als het inspuitsysteem niet goed werkt. In het bijzonder duidt een
continu brandend lampje op een storing in het inspuit-/ontstekingssysteem die zou kunnen leiden tot
overmatige uitlaatgasemissies, mogelijk prestatieverlies, slechte rijeigenschappen en een hoog
brandstofverbruik.
Onder deze omstandigheden kan met gematigde snelheid verder gereden worden zonder te veel eisen aan
de motor te stellen. Het langdurig rijden met brandend lampje kan schade veroorzaken. Neem zo snel
mogelijk contact op met het Fiat Servicenetwerk.
Als het waarschuwingslampje knippert, betekent dit dat de katalysator beschadigd kan zijn.
Bij een knipperend waarschuwingslampje moet het gaspedaal worden losgelaten om het motortoerental te
verlagen, totdat het lampje niet meer knippert. Rijd verder met gematigde snelheid en voorkom
rijomstandigheden die kunnen leiden tot het opnieuw gaan knipperen van het lampje en neem zo snel
mogelijk contact op met het Fiat Servicenetwerk.
43)
BELANGRIJK
43)Als, wanneer de contactsleutel naar MAR wordt gedraaid, het lampjeniet gaat branden, continu blijft branden of gaat knipperen
tijdens het rijden (bij bepaalde versies verschijnt er ook een bericht op het display), zo snel mogelijk contact opnemen met het Fiat
Servicenetwerk. De verkeerspolitie beschikt over speciale apparatuur waarmee de werking van het lampje
kan worden gecontroleerd.
Neem in elk geval de wettelijke voorschriften in acht van het land waarin u rijdt.
57

Waarschuwingslampje Wat het betekent
geelSTORING FIAT CODE SYSTEEM
Met de sleutel in de stand MAR gaat op bepaalde versies het lampje of het symbool constant op het
display branden, en wordt een speciaal bericht op het display weergegeven, om een mogelijke storing van
het Fiat CODE-systeem aan te duiden.
Als het lampje of symbool bij draaiende motor knippert, betekent dit dat de auto niet beschermd is door de
startblokkering.
Neem in dit geval zo snel mogelijk contact op met het Fiat Servicenetwerk.
geelBRANDSTOFRESERVE - BEPERKTE ACTIERADIUS
Het lampje gaat branden wanneer de contactsleutel naar de stand MAR wordt gedraaid, maar het moet
even later doven.
Het lampje gaat branden of het symbool verschijnt op het display wanneer er nog ongeveer 5 liter
brandstof in de tank is. De driehoek rechts van het symbool geeft de zijde van de auto met de
brandstofvulopening aan.
BELANGRIJK Als het lampje knippert of het symbool continu wordt weergegeven, afhankelijk van de
versies, is er een storing in het systeem. Neem in dat geval contact op met het Fiat Servicenetwerk om het
systeem te laten controleren.
geelMISTACHTERLICHT
Het lampje gaat branden wanneer het mistachterlicht wordt ingeschakeld.
geelSTORING ABS
Het lampje gaat branden wanneer de contactsleutel naar de stand MAR wordt gedraaid, maar het moet
even later doven.
Het lampje gaat branden, bij sommige versies verschijnen er een bericht en een symbool op het display, als
het systeem niet doeltreffend of niet beschikbaar is. In dat geval blijft het remsysteem normaal werken,
maar met uitsluiting van het ABS-systeem.
Rijd zeer voorzichtig wendt u zo snel mogelijk tot het Fiat Servicenetwerk.
58
