FIAT 500 2020 Brugs- og vedligeholdelsesvejledning (in Danish)

Gruppe Vægtklasser
Vægtgruppe 0 børn op til 10 kg
Gruppe 0+ børn op til 13 kg
Vægtgruppe 1 vægt på 9-18 kg
Gruppe 2 børn fra 15 til 25 kg
Vægtgruppe 3 børn fra 22 til 36 kg
Alle fastholdelsesanordninger skal være
mærket med godkendelsesdata og
kontrolmærke. Mærkningen skal være
solidt fastgjort og må under ingen
omstændigheder fjernes.
Lineaccessori MOPAR
®omfatter
barnestole til hver vægtgruppe. Det
anbefales at benytte disse barnestole,
der er specielt udviklet og testet med
henblik på anvendelse i Fiat-biler.
INSTALLATION AF
BARNESTOL MED
SIKKERHEDSSELER
93) 94) 95) 96)
De universale barnestole, som kun
installeres vha. sikkerhedsselerne, er
godkendt på baggrund af ECE
R44-standarden og opdelt i forskellige
vægtgrupper.
VIGTIGT Figurerne er udelukkende
vejledende hvad angår monteringen.
Følg de anvisninger, der følger med
barnestolen.VIGTIGT Efter et uheld af en vis
størrelsesorden anbefales det at
udskifte både barnestolen og
sikkerhedsselen, som den er fastgjort
til.
Gruppe 0 og 0+
Børn op til 13 kg skal befordres med
ryggen mod kørselsretningen i en
barnestol af typen, der er vist i fig. 58,
som støtter barnets hoved og ikke
udsætter halsen for påvirkninger i
tilfælde af kraftig nedbremsning.
Barnestolen fastholdes af bilens
sikkerhedssele, som vist i figur, mens
barnet fastspændes med barnestolens
egne seler.
Vægtgruppe 1
Ved en vægt fra 9 til 18 kg kan børn
befordres fremadvendt fig. 59.Gruppe 2
Børn fra 15 til 25 kg må benytte bilens
sikkerhedsseler direkte fig. 60.
I dette tilfælde er barnestolen er kun
nødvendig for at placere barnet korrekt
i forhold til sikkerhedsselerne, således
at sikkerhedsselens diagonalgjord
krydser brystkassen og ikke halsen, og
således at sikkerhedsselens vandrette
gjord ligger omkring bækkenet og
ikke omkring barnets mave.
58F0S0081
59F0S0412
60F0S0414
79

Vægtgruppe 3
Børn fra 22 til 36 kg kan gøre brug af
fastholdelsesanordninger (selestole),
der tillader en korrekt føring og
fastspænding af sikkerhedsselen.
Figur fig. 61 viser den korrekte
placering af barnestolen på bagsædet.
Børn, der er over 1,50 m høje, benytter
sikkerhedsselerne på samme måde
som voksne.
61F0S0413
80
SIKKERHED

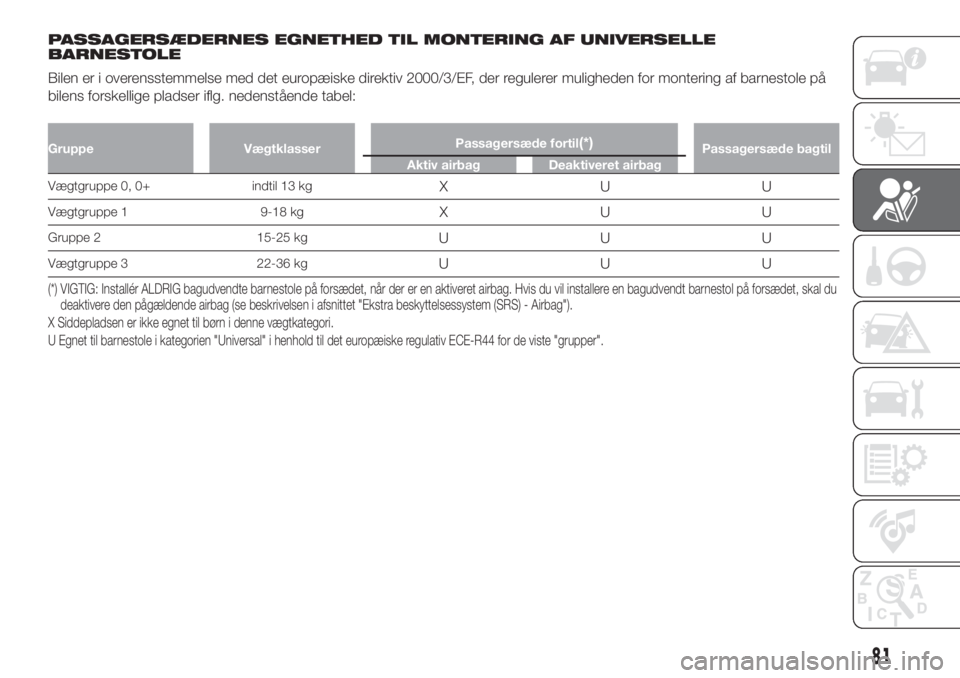

PASSAGERSÆDERNES EGNETHED TIL MONTERING AF UNIVERSELLE
BARNESTOLE
Bilen er i overensstemmelse med det europæiske direktiv 2000/3/EF, der regulerer muligheden for montering af barnestole på
bilens forskellige pladser iflg. nedenstående tabel:
Gruppe VægtklasserPassagersæde fortil(*)Passagersæde bagtil
Aktiv airbag Deaktiveret airbag
Vægtgruppe 0, 0+ indtil 13 kgXUU
Vægtgruppe 1 9-18 kgXUU
Gruppe 2 15-25 kgUUU
Vægtgruppe 3 22-36 kgUUU
(*) VIGTIG: Installér ALDRIG bagudvendte barnestole på forsædet, når der er en aktiveret airbag. Hvis du vil installere en bagudvendt barnestol på forsædet, skal du
deaktivere den pågældende airbag (se beskrivelsen i afsnittet "Ekstra beskyttelsessystem (SRS) - Airbag").
X Siddepladsen er ikke egnet til børn i denne vægtkategori.
U Egnet til barnestole i kategorien "Universal" i henhold til det europæiske regulativ ECE-R44 for de viste "grupper".
81

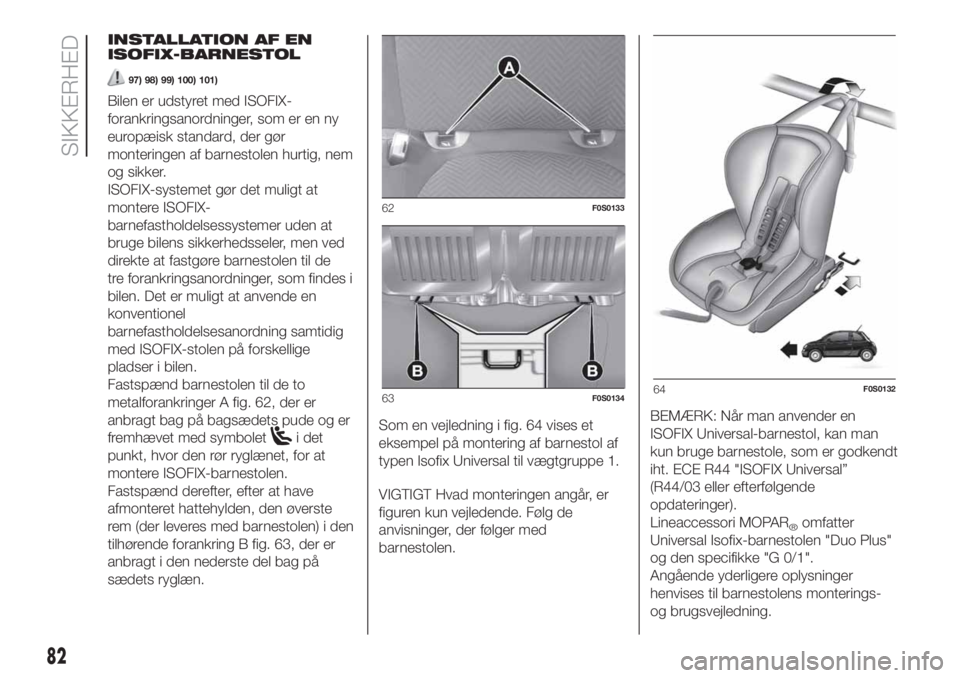

INSTALLATION AF EN
ISOFIX-BARNESTOL
97) 98) 99) 100) 101)
Bilen er udstyret med ISOFIX-
forankringsanordninger, som er en ny
europæisk standard, der gør
monteringen af barnestolen hurtig, nem
og sikker.
ISOFIX-systemet gør det muligt at
montere ISOFIX-
barnefastholdelsessystemer uden at
bruge bilens sikkerhedsseler, men ved
direkte at fastgøre barnestolen til de
tre forankringsanordninger, som findes i
bilen. Det er muligt at anvende en
konventionel
barnefastholdelsesanordning samtidig
med ISOFIX-stolen på forskellige
pladser i bilen.
Fastspænd barnestolen til de to
metalforankringer A fig. 62, der er
anbragt bag på bagsædets pude og er
fremhævet med symbolet
i det
punkt, hvor den rør ryglænet, for at
montere ISOFIX-barnestolen.
Fastspænd derefter, efter at have
afmonteret hattehylden, den øverste
rem (der leveres med barnestolen) i den
tilhørende forankring B fig. 63, der er
anbragt i den nederste del bag på
sædets ryglæn.Som en vejledning i fig. 64 vises et
eksempel på montering af barnestol af
typen Isofix Universal til vægtgruppe 1.
VIGTIGT Hvad monteringen angår, er
figuren kun vejledende. Følg de
anvisninger, der følger med
barnestolen.BEMÆRK: Når man anvender en
ISOFIX Universal-barnestol, kan man
kun bruge barnestole, som er godkendt
iht. ECE R44 "ISOFIX Universal”
(R44/03 eller efterfølgende
opdateringer).
Lineaccessori MOPAR
®omfatter
Universal Isofix-barnestolen "Duo Plus"
og den specifikke "G 0/1".
Angående yderligere oplysninger
henvises til barnestolens monterings-
og brugsvejledning.
62F0S0133
63F0S013464F0S0132
82
SIKKERHED

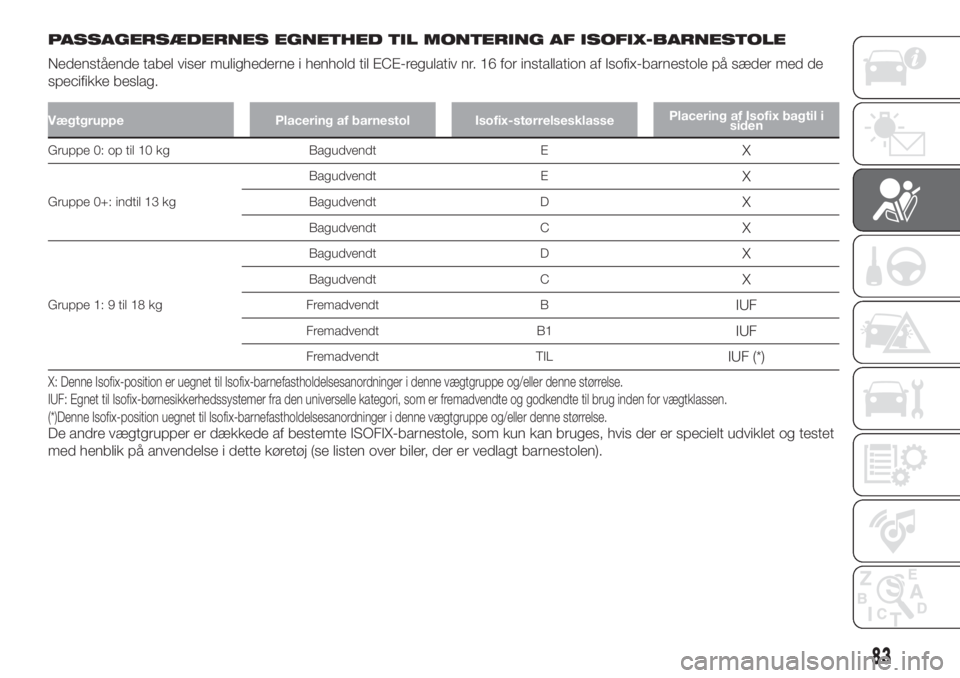

PASSAGERSÆDERNES EGNETHED TIL MONTERING AF ISOFIX-BARNESTOLE
Nedenstående tabel viser mulighederne i henhold til ECE-regulativ nr. 16 for installation af Isofix-barnestole på sæder med de
specifikke beslag.
Vægtgruppe Placering af barnestol Isofix-størrelsesklassePlacering af Isofix bagtil i
siden
Gruppe 0: op til 10 kg Bagudvendt EX
Gruppe 0+: indtil 13 kgBagudvendt E
X
Bagudvendt DX
Bagudvendt CX
Gruppe 1: 9 til 18 kgBagudvendt D
X
Bagudvendt CX
Fremadvendt BIUF
Fremadvendt B1IUF
Fremadvendt TILIUF (*)
X: Denne Isofix-position er uegnet til Isofix-barnefastholdelsesanordninger i denne vægtgruppe og/eller denne størrelse.
IUF: Egnet til Isofix-børnesikkerhedssystemer fra den universelle kategori, som er fremadvendte og godkendte til brug inden for vægtklassen.
(*)Denne Isofix-position uegnet til Isofix-barnefastholdelsesanordninger i denne vægtgruppe og/eller denne størrelse.
De andre vægtgrupper er dækkede af bestemte ISOFIX-barnestole, som kun kan bruges, hvis der er specielt udviklet og testet
med henblik på anvendelse i dette køretøj (se listen over biler, der er vedlagt barnestolen).
83

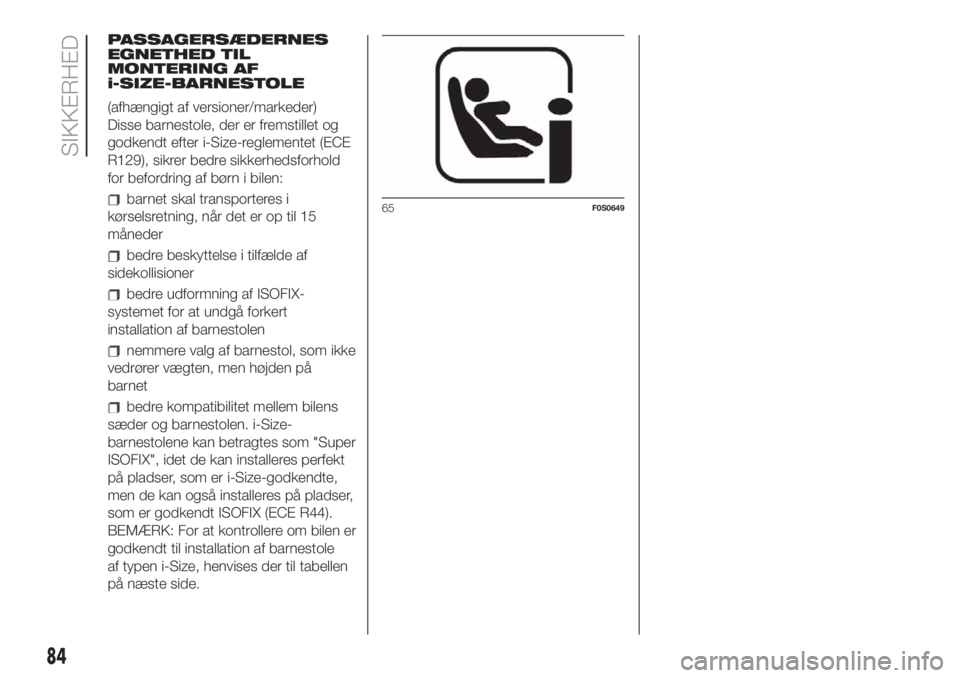

PASSAGERSÆDERNES
EGNETHED TIL
MONTERING AF
i-SIZE-BARNESTOLE
(afhængigt af versioner/markeder)
Disse barnestole, der er fremstillet og
godkendt efter i-Size-reglementet (ECE
R129), sikrer bedre sikkerhedsforhold
for befordring af børn i bilen:
barnet skal transporteres i
kørselsretning, når det er op til 15
måneder
bedre beskyttelse i tilfælde af
sidekollisioner
bedre udformning af ISOFIX-
systemet for at undgå forkert
installation af barnestolen
nemmere valg af barnestol, som ikke
vedrører vægten, men højden på
barnet
bedre kompatibilitet mellem bilens
sæder og barnestolen. i-Size-
barnestolene kan betragtes som "Super
ISOFIX", idet de kan installeres perfekt
på pladser, som er i-Size-godkendte,
men de kan også installeres på pladser,
som er godkendt ISOFIX (ECE R44).
BEMÆRK: For at kontrollere om bilen er
godkendt til installation af barnestole
af typen i-Size, henvises der til tabellen
på næste side.
65F0S0649
84
SIKKERHED

Følgende tabel, i overensstemmelse med den europæiske lovgivning ECE 129, angiver mulighed for installation af i-Size-
barnestole.
PLACERING AF i-Size I BILEN
Anordning Passagersæde fortilPassagersæde bagtil i
højre sidePassagersæde bagtil i
venstre side
i-Size-barnestoleISO/R2X i-U(*) X
ISO/F2X i-U(*) X
X Ikke-egnet plads til installation af i-Size Universal-barnestole.
i-U(*) Installation kun mulig med bevægelse fremad af det tilsvarende forsæde. I denne konfiguration må der ikke sidde nogen på dette sæde.
85

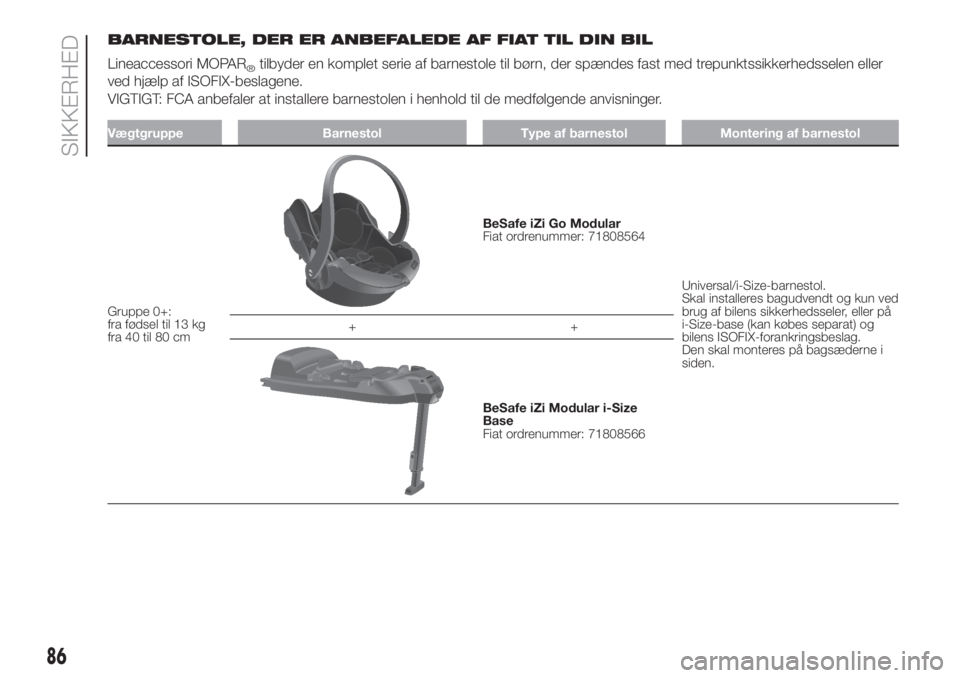

BARNESTOLE, DER ER ANBEFALEDE AF FIAT TIL DIN BIL
Lineaccessori MOPAR
®tilbyder en komplet serie af barnestole til børn, der spændes fast med trepunktssikkerhedsselen eller
ved hjælp af ISOFIX-beslagene.
VIGTIGT: FCA anbefaler at installere barnestolen i henhold til de medfølgende anvisninger.
Vægtgruppe Barnestol Type af barnestol Montering af barnestol
Gruppe 0+:
fra fødsel til 13 kg
fra 40 til 80 cm
BeSafe iZi Go Modular
Fiat ordrenummer: 71808564
Universal/i-Size-barnestol.
Skal installeres bagudvendt og kun ved
brug af bilens sikkerhedsseler, eller på
i-Size-base (kan købes separat) og
bilens ISOFIX-forankringsbeslag.
Den skal monteres på bagsæderne i
siden. ++
BeSafe iZi Modular i-Size
Base
Fiat ordrenummer: 71808566
86
SIKKERHED

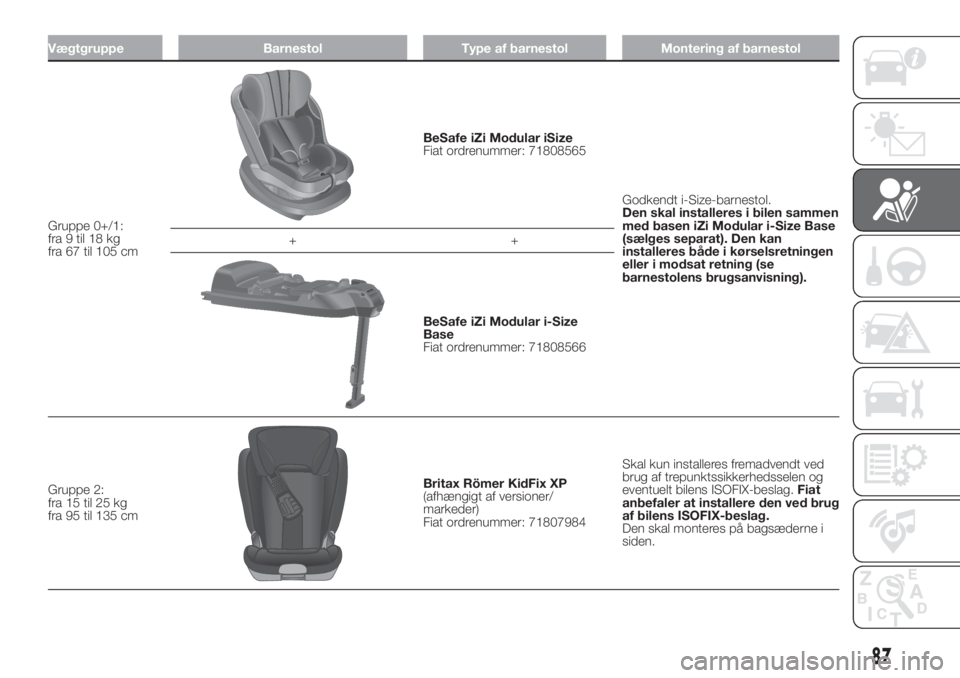

Vægtgruppe Barnestol Type af barnestol Montering af barnestol
Gruppe 0+/1:
fra 9 til 18 kg
fra 67 til 105 cm
BeSafe iZi Modular iSize
Fiat ordrenummer: 71808565
Godkendt i-Size-barnestol.
Den skal installeres i bilen sammen
med basen iZi Modular i-Size Base
(sælges separat). Den kan
installeres både i kørselsretningen
eller i modsat retning (se
barnestolens brugsanvisning). ++
BeSafe iZi Modular i-Size
Base
Fiat ordrenummer: 71808566
Gruppe 2:
fra 15 til 25 kg
fra 95 til 135 cm
Britax Römer KidFix XP
(afhængigt af versioner/
markeder)
Fiat ordrenummer: 71807984Skal kun installeres fremadvendt ved
brug af trepunktssikkerhedsselen og
eventuelt bilens ISOFIX-beslag.Fiat
anbefaler at installere den ved brug
af bilens ISOFIX-beslag.
Den skal monteres på bagsæderne i
siden.
87

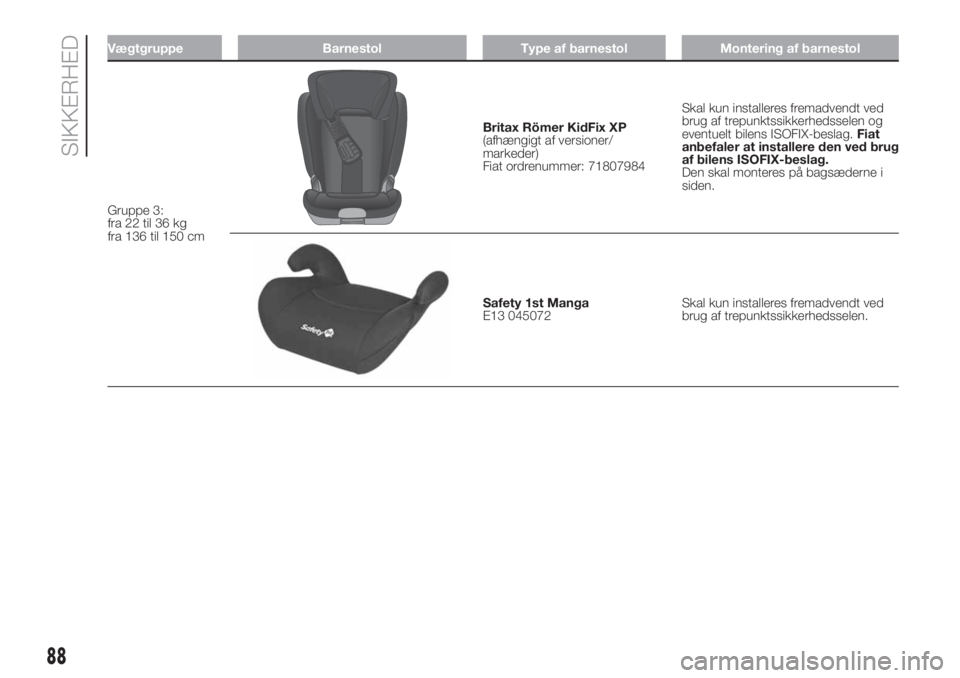

Vægtgruppe Barnestol Type af barnestol Montering af barnestol
Gruppe 3:
fra 22 til 36 kg
fra 136 til 150 cm
Britax Römer KidFix XP
(afhængigt af versioner/
markeder)
Fiat ordrenummer: 71807984Skal kun installeres fremadvendt ved
brug af trepunktssikkerhedsselen og
eventuelt bilens ISOFIX-beslag.Fiat
anbefaler at installere den ved brug
af bilens ISOFIX-beslag.
Den skal monteres på bagsæderne i
siden.
Safety 1st Manga
E13 045072Skal kun installeres fremadvendt ved
brug af trepunktssikkerhedsselen.
88
SIKKERHED
