FIAT 500 2020 Manual de Empleo y Cuidado (in Spanish)

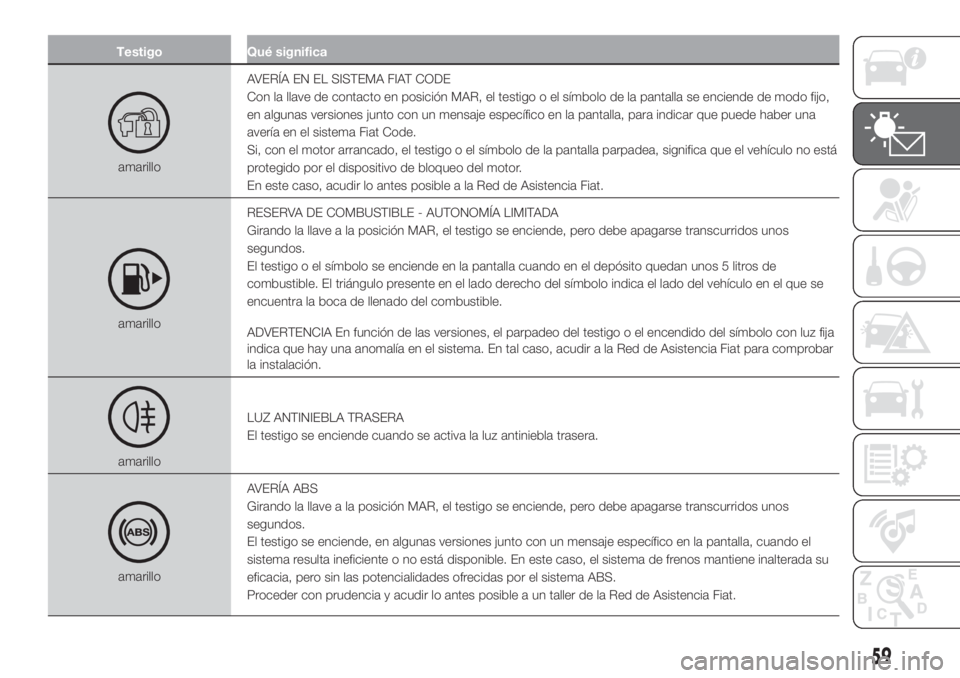

Testigo Qué significa
amarilloAVERÍA EN EL SISTEMA FIAT CODE
Con la llave de contacto en posición MAR, el testigo o el símbolo de la pantalla se enciende de modo fijo,
en algunas versiones junto con un mensaje específico en la pantalla, para indicar que puede haber una
avería en el sistema Fiat Code.
Si, con el motor arrancado, el testigo o el símbolo de la pantalla parpadea, significa que el vehículo no está
protegido por el dispositivo de bloqueo del motor.
En este caso, acudir lo antes posible a la Red de Asistencia Fiat.
amarilloRESERVA DE COMBUSTIBLE - AUTONOMÍA LIMITADA
Girando la llave a la posición MAR, el testigo se enciende, pero debe apagarse transcurridos unos
segundos.
El testigo o el símbolo se enciende en la pantalla cuando en el depósito quedan unos 5 litros de
combustible. El triángulo presente en el lado derecho del símbolo indica el lado del vehículo en el que se
encuentra la boca de llenado del combustible.
ADVERTENCIA En función de las versiones, el parpadeo del testigo o el encendido del símbolo con luz fija
indica que hay una anomalía en el sistema. En tal caso, acudir a la Red de Asistencia Fiat para comprobar
la instalación.
amarilloLUZ ANTINIEBLA TRASERA
El testigo se enciende cuando se activa la luz antiniebla trasera.
amarilloAVERÍA ABS
Girando la llave a la posición MAR, el testigo se enciende, pero debe apagarse transcurridos unos
segundos.
El testigo se enciende, en algunas versiones junto con un mensaje específico en la pantalla, cuando el
sistema resulta ineficiente o no está disponible. En este caso, el sistema de frenos mantiene inalterada su
eficacia, pero sin las potencialidades ofrecidas por el sistema ABS.
Proceder con prudencia y acudir lo antes posible a un taller de la Red de Asistencia Fiat.
59

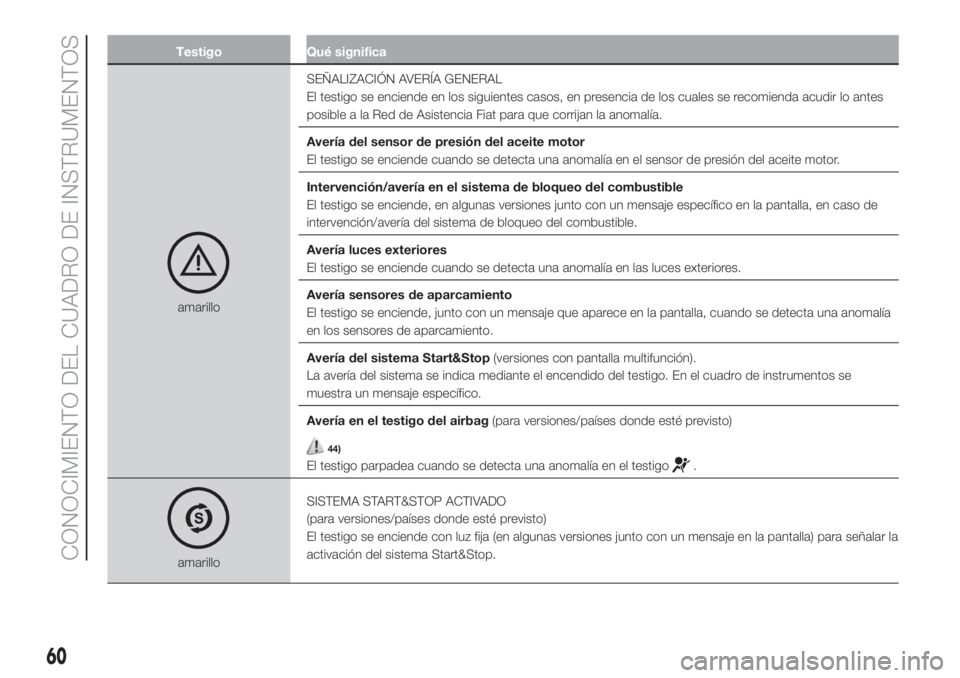

Testigo Qué significa
amarilloSEÑALIZACIÓN AVERÍA GENERAL
El testigo se enciende en los siguientes casos, en presencia de los cuales se recomienda acudir lo antes
posible a la Red de Asistencia Fiat para que corrijan la anomalía.
Avería del sensor de presión del aceite motor
El testigo se enciende cuando se detecta una anomalía en el sensor de presión del aceite motor.
Intervención/avería en el sistema de bloqueo del combustible
El testigo se enciende, en algunas versiones junto con un mensaje específico en la pantalla, en caso de
intervención/avería del sistema de bloqueo del combustible.
Avería luces exteriores
El testigo se enciende cuando se detecta una anomalía en las luces exteriores.
Avería sensores de aparcamiento
El testigo se enciende, junto con un mensaje que aparece en la pantalla, cuando se detecta una anomalía
en los sensores de aparcamiento.
Avería del sistema Start&Stop(versiones con pantalla multifunción).
La avería del sistema se indica mediante el encendido del testigo. En el cuadro de instrumentos se
muestra un mensaje específico.
Avería en el testigo del airbag(para versiones/países donde esté previsto)
44)
El testigo parpadea cuando se detecta una anomalía en el testigo.
amarilloSISTEMA START&STOP ACTIVADO
(para versiones/países donde esté previsto)
El testigo se enciende con luz fija (en algunas versiones junto con un mensaje en la pantalla) para señalar la
activación del sistema Start&Stop.
60
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

ADVERTENCIA
44)El testigoencendido en modalidad intermitente indica anomalías del testigo. En este caso, el testigopodría no indicar
anomalías en los sistemas de sujeción. Antes de continuar la marcha, ponerse en contacto con la Red de Asistencia Fiat para que
comprueben el sistema inmediatamente.
Testigo Qué significa
amarilloSISTEMA START&STOP DESACTIVADO
(para versiones/países donde esté previsto)
La desactivación del sistema Start&Stop se señala con el encendido del testigo o del símbolo en la
pantalla. En algunas versiones, la pantalla también muestra un mensaje específico.
61

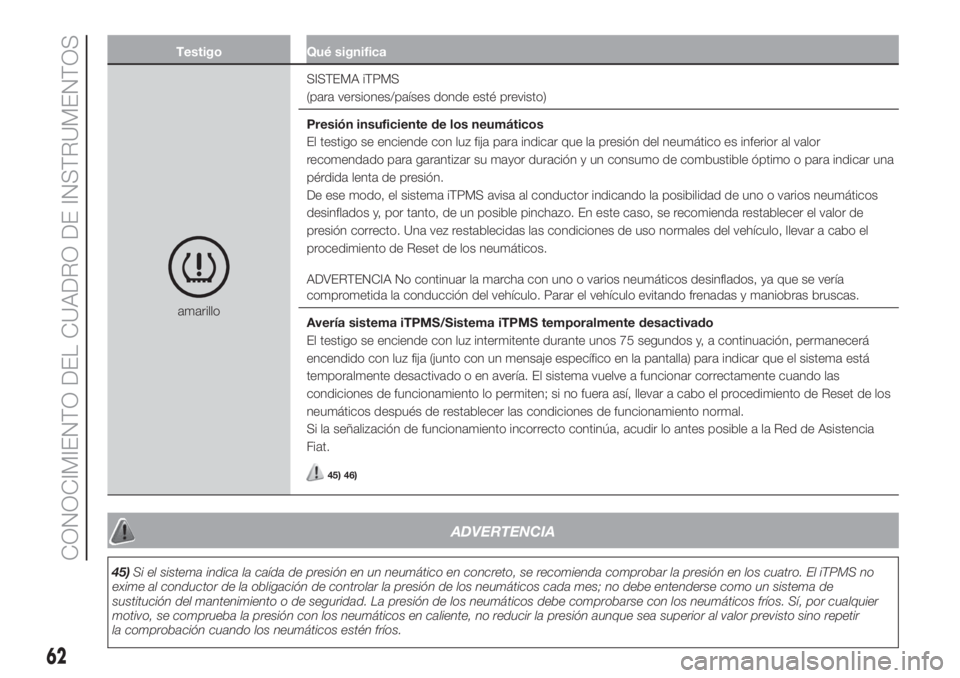

Testigo Qué significa
amarilloSISTEMA iTPMS
(para versiones/países donde esté previsto)
Presión insuficiente de los neumáticos
El testigo se enciende con luz fija para indicar que la presión del neumático es inferior al valor
recomendado para garantizar su mayor duración y un consumo de combustible óptimo o para indicar una
pérdida lenta de presión.
De ese modo, el sistema iTPMS avisa al conductor indicando la posibilidad de uno o varios neumáticos
desinflados y, por tanto, de un posible pinchazo. En este caso, se recomienda restablecer el valor de
presión correcto. Una vez restablecidas las condiciones de uso normales del vehículo, llevar a cabo el
procedimiento de Reset de los neumáticos.
ADVERTENCIA No continuar la marcha con uno o varios neumáticos desinflados, ya que se vería
comprometida la conducción del vehículo. Parar el vehículo evitando frenadas y maniobras bruscas.
Avería sistema iTPMS/Sistema iTPMS temporalmente desactivado
El testigo se enciende con luz intermitente durante unos 75 segundos y, a continuación, permanecerá
encendido con luz fija (junto con un mensaje específico en la pantalla) para indicar que el sistema está
temporalmente desactivado o en avería. El sistema vuelve a funcionar correctamente cuando las
condiciones de funcionamiento lo permiten; si no fuera así, llevar a cabo el procedimiento de Reset de los
neumáticos después de restablecer las condiciones de funcionamiento normal.
Si la señalización de funcionamiento incorrecto continúa, acudir lo antes posible a la Red de Asistencia
Fiat.
45) 46)
ADVERTENCIA
45)Si el sistema indica la caída de presión en un neumático en concreto, se recomienda comprobar la presión en los cuatro. El iTPMS no
exime al conductor de la obligación de controlar la presión de los neumáticos cada mes; no debe entenderse como un sistema de
sustitución del mantenimiento o de seguridad. La presión de los neumáticos debe comprobarse con los neumáticos fríos. Sí, por cualquier
motivo, se comprueba la presión con los neumáticos en caliente, no reducir la presión aunque sea superior al valor previsto sino repetir
la comprobación cuando los neumáticos estén fríos.
62
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

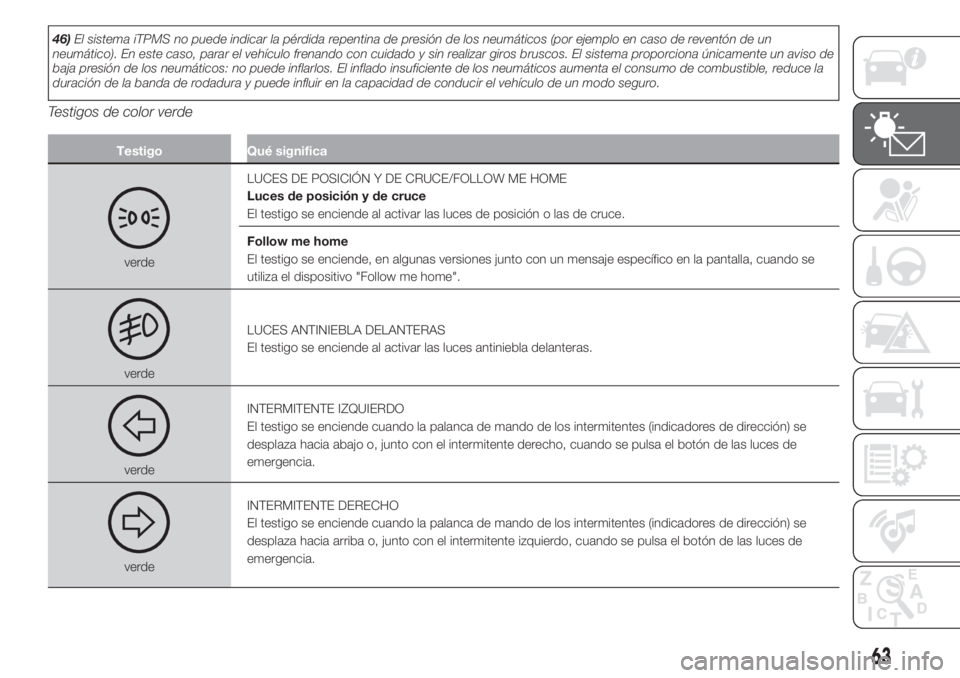

46)El sistema iTPMS no puede indicar la pérdida repentina de presión de los neumáticos (por ejemplo en caso de reventón de un
neumático). En este caso, parar el vehículo frenando con cuidado y sin realizar giros bruscos. El sistema proporciona únicamente un aviso de
baja presión de los neumáticos: no puede inflarlos. El inflado insuficiente de los neumáticos aumenta el consumo de combustible, reduce la
duración de la banda de rodadura y puede influir en la capacidad de conducir el vehículo de un modo seguro.
Testigos de color verde
Testigo Qué significa
verdeLUCES DE POSICIÓN Y DE CRUCE/FOLLOW ME HOME
Luces de posición y de cruce
El testigo se enciende al activar las luces de posición o las de cruce.
Follow me home
El testigo se enciende, en algunas versiones junto con un mensaje específico en la pantalla, cuando se
utiliza el dispositivo "Follow me home".
verdeLUCES ANTINIEBLA DELANTERAS
El testigo se enciende al activar las luces antiniebla delanteras.
verdeINTERMITENTE IZQUIERDO
El testigo se enciende cuando la palanca de mando de los intermitentes (indicadores de dirección) se
desplaza hacia abajo o, junto con el intermitente derecho, cuando se pulsa el botón de las luces de
emergencia.
verdeINTERMITENTE DERECHO
El testigo se enciende cuando la palanca de mando de los intermitentes (indicadores de dirección) se
desplaza hacia arriba o, junto con el intermitente izquierdo, cuando se pulsa el botón de las luces de
emergencia.
63

Testigos de color azul
Testigo Qué significa
azulLUCES DE CARRETERA
El testigo se enciende activando las luces de carretera.
64
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

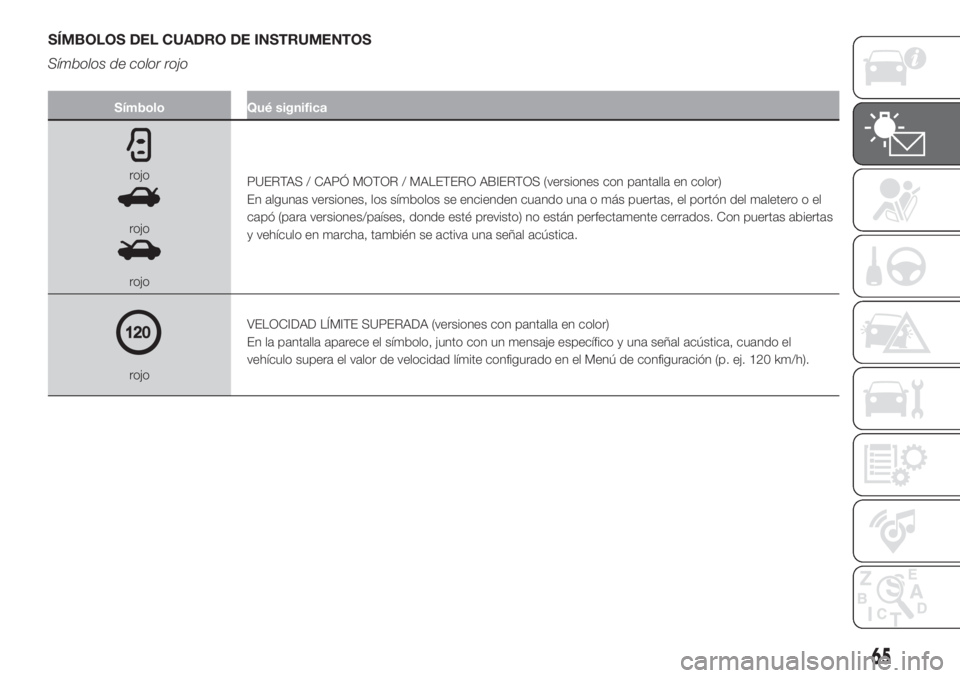

SÍMBOLOS DEL CUADRO DE INSTRUMENTOS
Símbolos de color rojo
Símbolo Qué significa
rojo
rojo
rojoPUERTAS / CAPÓ MOTOR / MALETERO ABIERTOS (versiones con pantalla en color)
En algunas versiones, los símbolos se encienden cuando una o más puertas, el portón del maletero o el
capó (para versiones/países, donde esté previsto) no están perfectamente cerrados. Con puertas abiertas
y vehículo en marcha, también se activa una señal acústica.
rojoVELOCIDAD LÍMITE SUPERADA (versiones con pantalla en color)
En la pantalla aparece el símbolo, junto con un mensaje específico y una señal acústica, cuando el
vehículo supera el valor de velocidad límite configurado en el Menú de configuración (p. ej. 120 km/h).
65

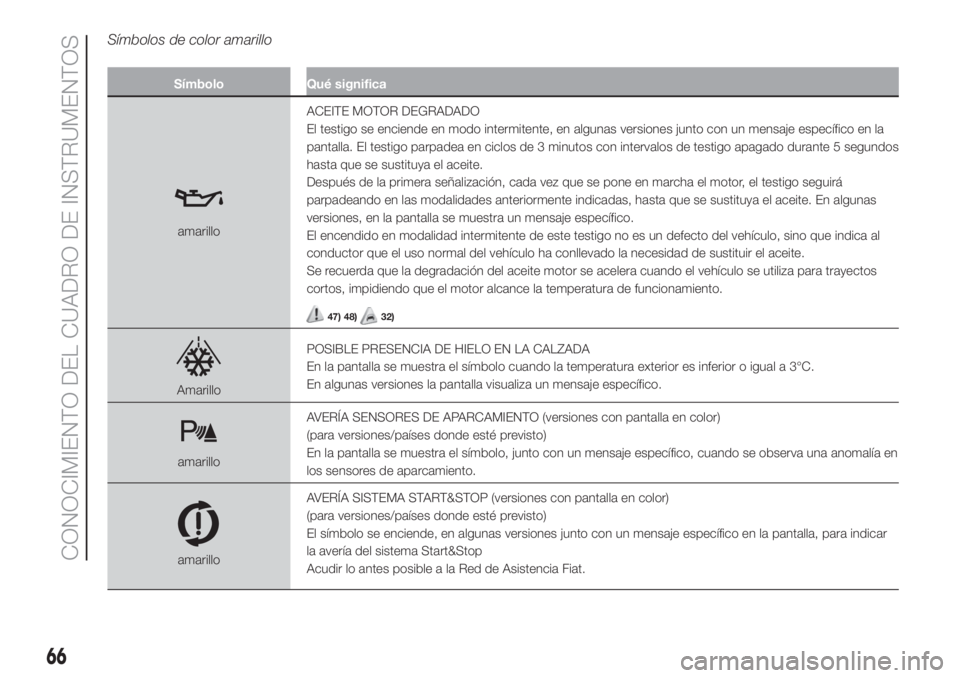

Símbolos de color amarillo
Símbolo Qué significa
amarilloACEITE MOTOR DEGRADADO
El testigo se enciende en modo intermitente, en algunas versiones junto con un mensaje específico en la
pantalla. El testigo parpadea en ciclos de 3 minutos con intervalos de testigo apagado durante 5 segundos
hasta que se sustituya el aceite.
Después de la primera señalización, cada vez que se pone en marcha el motor, el testigo seguirá
parpadeando en las modalidades anteriormente indicadas, hasta que se sustituya el aceite. En algunas
versiones, en la pantalla se muestra un mensaje específico.
El encendido en modalidad intermitente de este testigo no es un defecto del vehículo, sino que indica al
conductor que el uso normal del vehículo ha conllevado la necesidad de sustituir el aceite.
Se recuerda que la degradación del aceite motor se acelera cuando el vehículo se utiliza para trayectos
cortos, impidiendo que el motor alcance la temperatura de funcionamiento.
47) 48)32)
AmarilloPOSIBLE PRESENCIA DE HIELO EN LA CALZADA
En la pantalla se muestra el símbolo cuando la temperatura exterior es inferior o igual a 3°C.
En algunas versiones la pantalla visualiza un mensaje específico.
amarilloAVERÍA SENSORES DE APARCAMIENTO (versiones con pantalla en color)
(para versiones/países donde esté previsto)
En la pantalla se muestra el símbolo, junto con un mensaje específico, cuando se observa una anomalía en
los sensores de aparcamiento.
amarilloAVERÍA SISTEMA START&STOP (versiones con pantalla en color)
(para versiones/países donde esté previsto)
El símbolo se enciende, en algunas versiones junto con un mensaje específico en la pantalla, para indicar
la avería del sistema Start&Stop
Acudir lo antes posible a la Red de Asistencia Fiat.
66
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

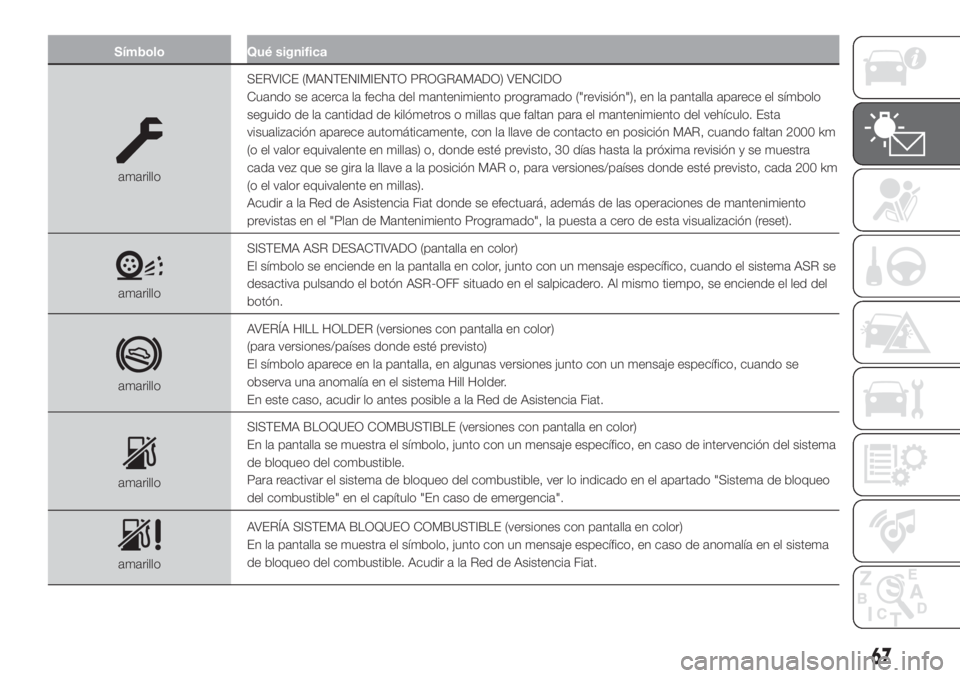

Símbolo Qué significa
amarilloSERVICE (MANTENIMIENTO PROGRAMADO) VENCIDO
Cuando se acerca la fecha del mantenimiento programado ("revisión"), en la pantalla aparece el símbolo
seguido de la cantidad de kilómetros o millas que faltan para el mantenimiento del vehículo. Esta
visualización aparece automáticamente, con la llave de contacto en posición MAR, cuando faltan 2000 km
(o el valor equivalente en millas) o, donde esté previsto, 30 días hasta la próxima revisión y se muestra
cada vez que se gira la llave a la posición MAR o, para versiones/países donde esté previsto, cada 200 km
(o el valor equivalente en millas).
Acudir a la Red de Asistencia Fiat donde se efectuará, además de las operaciones de mantenimiento
previstas en el "Plan de Mantenimiento Programado", la puesta a cero de esta visualización (reset).
amarilloSISTEMA ASR DESACTIVADO (pantalla en color)
El símbolo se enciende en la pantalla en color, junto con un mensaje específico, cuando el sistema ASR se
desactiva pulsando el botón ASR-OFF situado en el salpicadero. Al mismo tiempo, se enciende el led del
botón.
amarilloAVERÍA HILL HOLDER (versiones con pantalla en color)
(para versiones/países donde esté previsto)
El símbolo aparece en la pantalla, en algunas versiones junto con un mensaje específico, cuando se
observa una anomalía en el sistema Hill Holder.
En este caso, acudir lo antes posible a la Red de Asistencia Fiat.
amarilloSISTEMA BLOQUEO COMBUSTIBLE (versiones con pantalla en color)
En la pantalla se muestra el símbolo, junto con un mensaje específico, en caso de intervención del sistema
de bloqueo del combustible.
Para reactivar el sistema de bloqueo del combustible, ver lo indicado en el apartado "Sistema de bloqueo
del combustible" en el capítulo "En caso de emergencia".
amarilloAVERÍA SISTEMA BLOQUEO COMBUSTIBLE (versiones con pantalla en color)
En la pantalla se muestra el símbolo, junto con un mensaje específico, en caso de anomalía en el sistema
de bloqueo del combustible. Acudir a la Red de Asistencia Fiat.
67

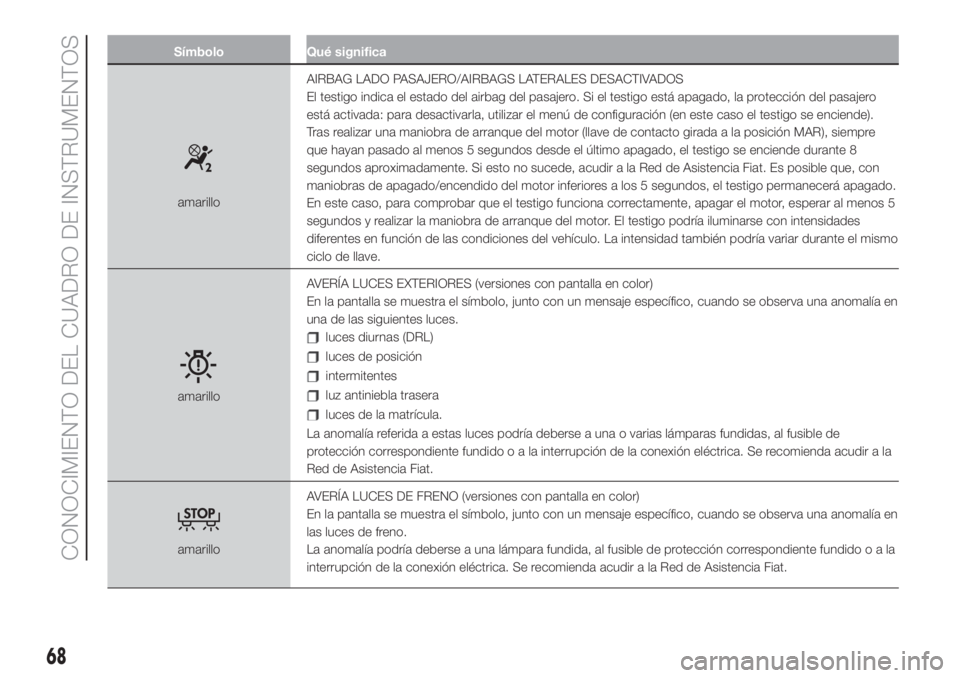

Símbolo Qué significa
amarilloAIRBAG LADO PASAJERO/AIRBAGS LATERALES DESACTIVADOS
El testigo indica el estado del airbag del pasajero. Si el testigo está apagado, la protección del pasajero
está activada: para desactivarla, utilizar el menú de configuración (en este caso el testigo se enciende).
Tras realizar una maniobra de arranque del motor (llave de contacto girada a la posición MAR), siempre
que hayan pasado al menos 5 segundos desde el último apagado, el testigo se enciende durante 8
segundos aproximadamente. Si esto no sucede, acudir a la Red de Asistencia Fiat. Es posible que, con
maniobras de apagado/encendido del motor inferiores a los 5 segundos, el testigo permanecerá apagado.
En este caso, para comprobar que el testigo funciona correctamente, apagar el motor, esperar al menos 5
segundos y realizar la maniobra de arranque del motor. El testigo podría iluminarse con intensidades
diferentes en función de las condiciones del vehículo. La intensidad también podría variar durante el mismo
ciclo de llave.
amarilloAVERÍA LUCES EXTERIORES (versiones con pantalla en color)
En la pantalla se muestra el símbolo, junto con un mensaje específico, cuando se observa una anomalía en
una de las siguientes luces.
luces diurnas (DRL)
luces de posición
intermitentes
luz antiniebla trasera
luces de la matrícula.
La anomalía referida a estas luces podría deberse a una o varias lámparas fundidas, al fusible de
protección correspondiente fundidooalainterrupción de la conexión eléctrica. Se recomienda acudir a la
Red de Asistencia Fiat.
amarilloAVERÍA LUCES DE FRENO (versiones con pantalla en color)
En la pantalla se muestra el símbolo, junto con un mensaje específico, cuando se observa una anomalía en
las luces de freno.
La anomalía podría deberse a una lámpara fundida, al fusible de protección correspondiente fundidooala
interrupción de la conexión eléctrica. Se recomienda acudir a la Red de Asistencia Fiat.
68
