FIAT 500 2020 Návod k použití a údržbě (in Czech)
Manufacturer: FIAT, Model Year: 2020, Model line: 500, Model: FIAT 500 2020Pages: 224, velikost PDF: 6.03 MB
Page 41 of 224
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
V této sekci návodu jsou uvedeny
všechny užitečné informace, jak poznat,
interpretovat a správně používat
přístrojovou desku.PŘÍSTROJOVÁ DESKA A PALUBNÍ
PŘÍSTROJE .................................... 40
DISPLEJ.......................................... 42
TRIP COMPUTER ........................... 45
KONTROLKY A UPOZORNĚNÍ ....... 46
-Kontrolky červené barvy................... 46
-Kontrolky žluté barvy......................... 53
-Kontrolky zelené barvy....................... 59
-Kontrolky modré barvy...................... 60
-Symboly červené barvy.................... 61
-Symboly žluté barvy......................... 62
39
Page 42 of 224

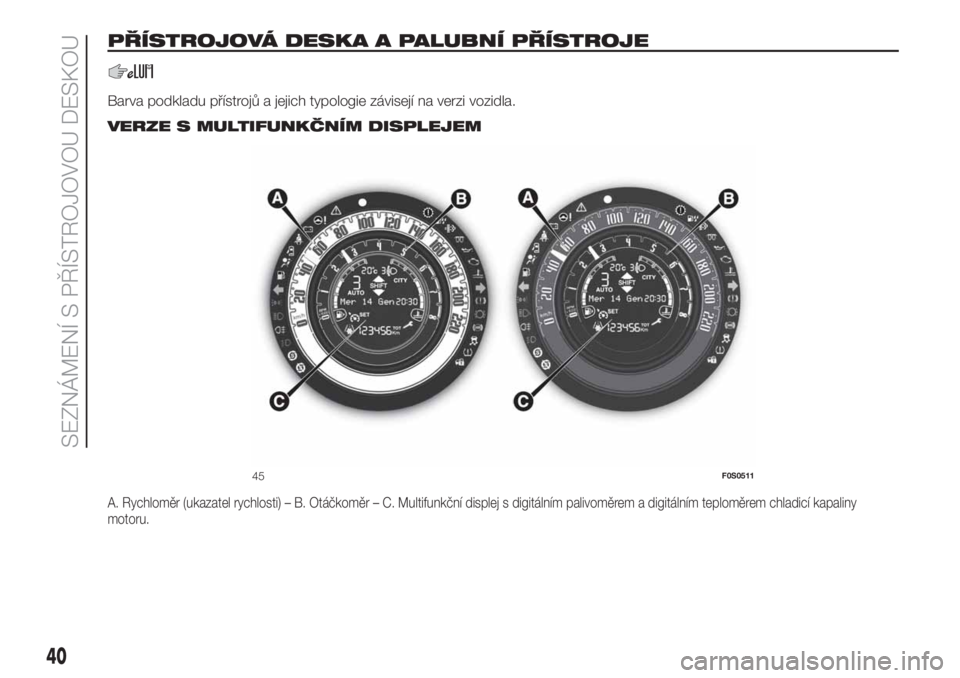

PŘÍSTROJOVÁ DESKA A PALUBNÍ PŘÍSTROJE
Barva podkladu přístrojů a jejich typologie závisejí na verzi vozidla..
VERZE S MULTIFUNKČNÍM DISPLEJEM
A. Rychloměr (ukazatel rychlosti) – B. Otáčkoměr – C. Multifunkční displej s digitálním palivoměrem a digitálním teploměrem chladicí kapaliny
motoru.
45F0S0511
40
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
Page 43 of 224

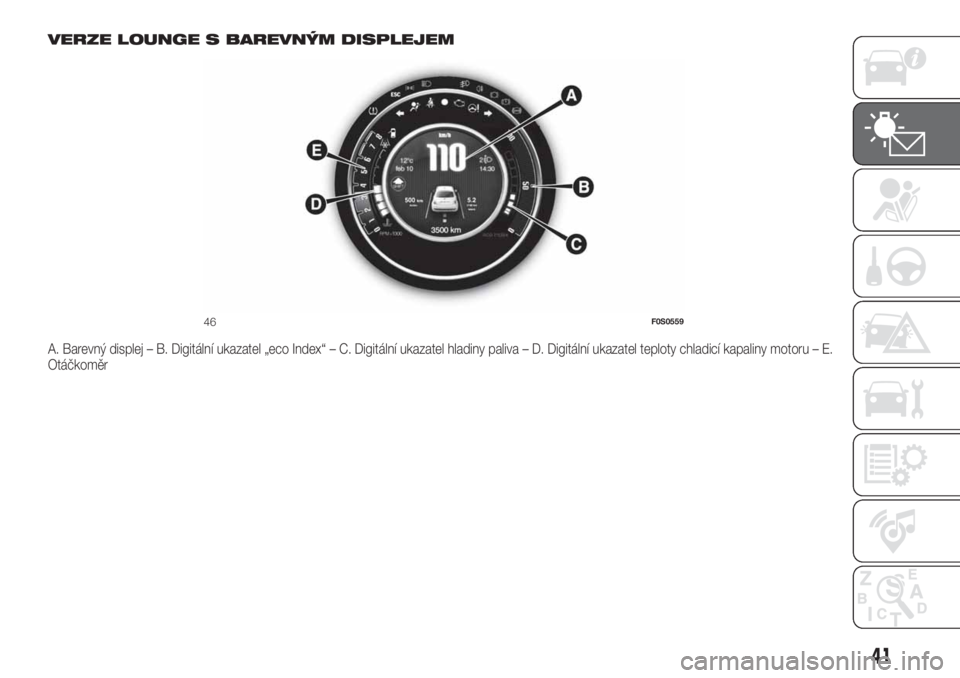

VERZE LOUNGE S BAREVNÝM DISPLEJEM
A. Barevný displej – B. Digitální ukazatel „eco Index“ – C. Digitální ukazatel hladiny paliva – D. Digitální ukazatel teploty chladicí kapaliny motoru–E.
Otáčkoměr
46F0S0559
41
Page 44 of 224

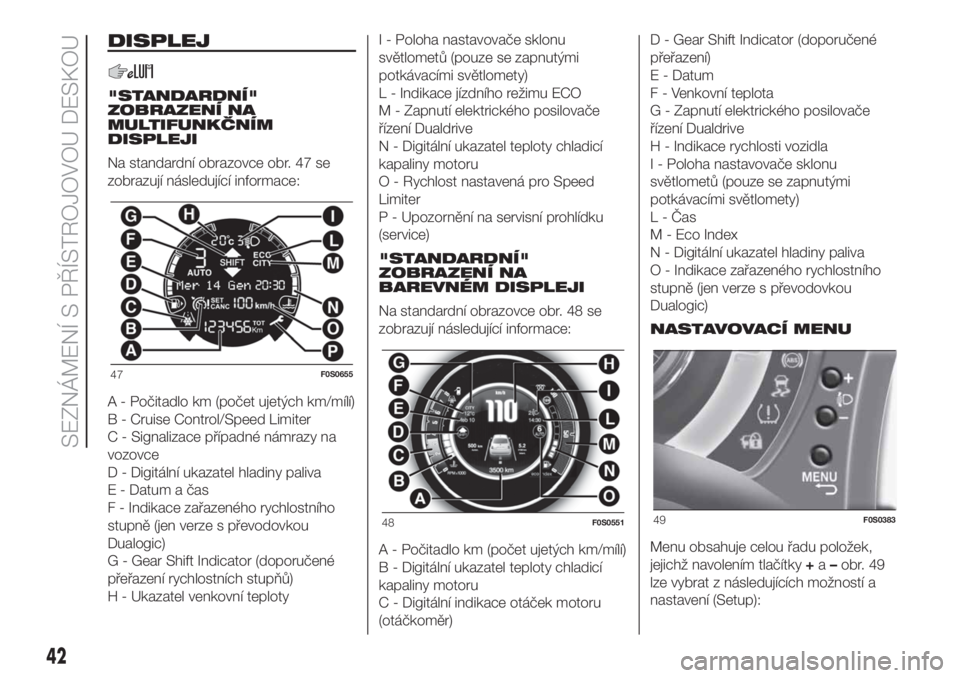

DISPLEJ
"STANDARDNÍ"
ZOBRAZENÍ NA
MULTIFUNKČNÍM
DISPLEJI
Na standardní obrazovce obr. 47 se
zobrazují následující informace:
A - Počitadlo km (počet ujetých km/mílí)
B - Cruise Control/Speed Limiter
C - Signalizace případné námrazy na
vozovce
D - Digitální ukazatel hladiny paliva
E - Datum a čas
F - Indikace zařazeného rychlostního
stupně (jen verze s převodovkou
Dualogic)
G - Gear Shift Indicator (doporučené
přeřazení rychlostních stupňů)
H - Ukazatel venkovní teplotyI - Poloha nastavovače sklonu
světlometů (pouze se zapnutými
potkávacími světlomety)
L - Indikace jízdního režimu ECO
M - Zapnutí elektrického posilovače
řízení Dualdrive
N - Digitální ukazatel teploty chladicí
kapaliny motoru
O - Rychlost nastavená pro Speed
Limiter
P - Upozornění na servisní prohlídku
(service)
"STANDARDNÍ"
ZOBRAZENÍ NA
BAREVNÉM DISPLEJI
Na standardní obrazovce obr. 48 se
zobrazují následující informace:
A - Počitadlo km (počet ujetých km/mílí)
B - Digitální ukazatel teploty chladicí
kapaliny motoru
C - Digitální indikace otáček motoru
(otáčkoměr)D - Gear Shift Indicator (doporučené
přeřazení)
E - Datum
F - Venkovní teplota
G - Zapnutí elektrického posilovače
řízení Dualdrive
H - Indikace rychlosti vozidla
I - Poloha nastavovače sklonu
světlometů (pouze se zapnutými
potkávacími světlomety)
L - Čas
M - Eco Index
N - Digitální ukazatel hladiny paliva
O - Indikace zařazeného rychlostního
stupně (jen verze s převodovkou
Dualogic)
NASTAVOVACÍ MENU
Menu obsahuje celou řadu položek,
jejichž navolením tlačítky+a–obr. 49
lze vybrat z následujících možností a
nastavení (Setup):
47F0S0655
48F0S055149F0S0383
42
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
Page 45 of 224

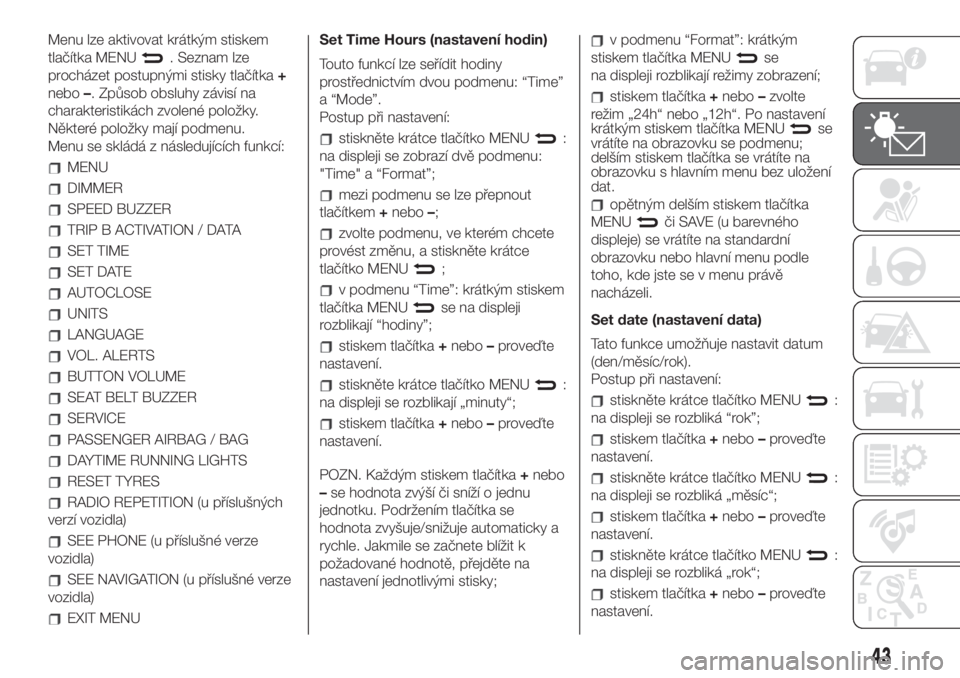

Menu lze aktivovat krátkým stiskem
tlačítka MENU
. Seznam lze
procházet postupnými stisky tlačítka+
nebo–. Způsob obsluhy závisí na
charakteristikách zvolené položky.
Některé položky mají podmenu.
Menu se skládá z následujících funkcí:
MENU
DIMMER
SPEED BUZZER
TRIP B ACTIVATION / DATA
SET TIME
SET DATE
AUTOCLOSE
UNITS
LANGUAGE
VOL. ALERTS
BUTTON VOLUME
SEAT BELT BUZZER
SERVICE
PASSENGER AIRBAG / BAG
DAYTIME RUNNING LIGHTS
RESET TYRES
RADIO REPETITION (u příslušných
verzí vozidla)
SEE PHONE (u příslušné verze
vozidla)
SEE NAVIGATION (u příslušné verze
vozidla)
EXIT MENUSet Time Hours (nastavení hodin)
Touto funkcí lze seřídit hodiny
prostřednictvím dvou podmenu: “Time”
a “Mode”.
Postup při nastavení:
stiskněte krátce tlačítko MENU:
na displeji se zobrazí dvě podmenu:
"Time" a “Format”;
mezi podmenu se lze přepnout
tlačítkem+nebo–;
zvolte podmenu, ve kterém chcete
provést změnu, a stiskněte krátce
tlačítko MENU
;
v podmenu “Time”: krátkým stiskem
tlačítka MENU
se na displeji
rozblikají “hodiny”;
stiskem tlačítka+nebo–proveďte
nastavení.
stiskněte krátce tlačítko MENU:
na displeji se rozblikají „minuty“;
stiskem tlačítka+nebo–proveďte
nastavení.
POZN. Každým stiskem tlačítka+nebo
–se hodnota zvýší či sníží o jednu
jednotku. Podržením tlačítka se
hodnota zvyšuje/snižuje automaticky a
rychle. Jakmile se začnete blížit k
požadované hodnotě, přejděte na
nastavení jednotlivými stisky;
v podmenu “Format”: krátkým
stiskem tlačítka MENU
se
na displeji rozblikají režimy zobrazení;
stiskem tlačítka+nebo–zvolte
režim „24h“ nebo „12h“. Po nastavení
krátkým stiskem tlačítka MENU
se
vrátíte na obrazovku se podmenu;
delším stiskem tlačítka se vrátíte na
obrazovku s hlavním menu bez uložení
dat.
opětným delším stiskem tlačítka
MENU
či SAVE (u barevného
displeje) se vrátíte na standardní
obrazovku nebo hlavní menu podle
toho, kde jste se v menu právě
nacházeli.
Set date (nastavení data)
Tato funkce umožňuje nastavit datum
(den/měsíc/rok).
Postup při nastavení:
stiskněte krátce tlačítko MENU:
na displeji se rozbliká “rok”;
stiskem tlačítka+nebo–proveďte
nastavení.
stiskněte krátce tlačítko MENU:
na displeji se rozbliká „měsíc“;
stiskem tlačítka+nebo–proveďte
nastavení.
stiskněte krátce tlačítko MENU:
na displeji se rozbliká „rok“;
stiskem tlačítka+nebo–proveďte
nastavení.
43
Page 46 of 224

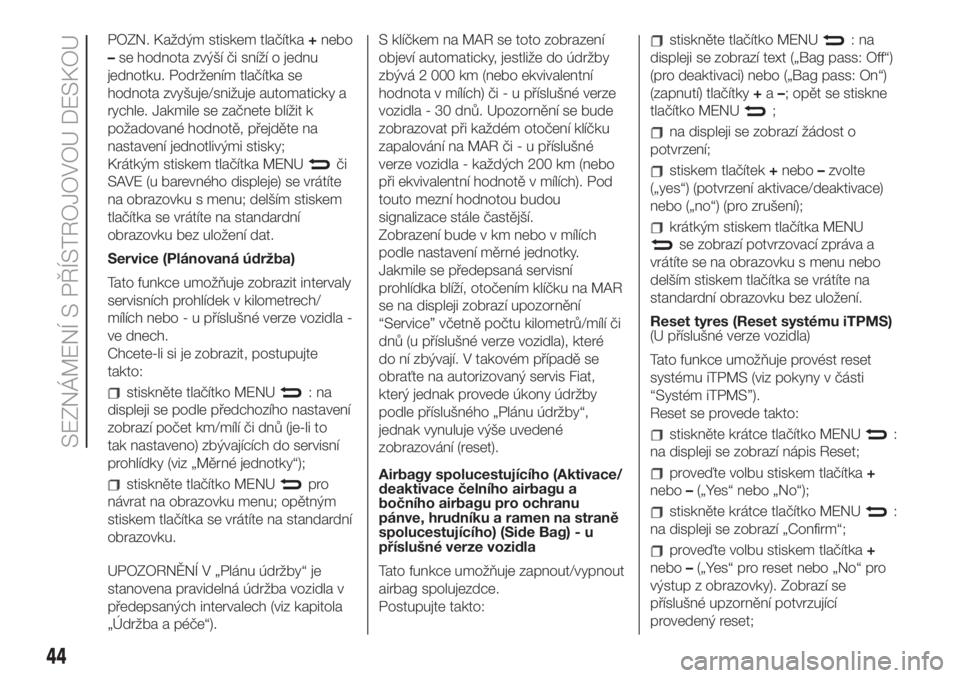

POZN. Každým stiskem tlačítka+nebo
–se hodnota zvýší či sníží o jednu
jednotku. Podržením tlačítka se
hodnota zvyšuje/snižuje automaticky a
rychle. Jakmile se začnete blížit k
požadované hodnotě, přejděte na
nastavení jednotlivými stisky;
Krátkým stiskem tlačítka MENU
či
SAVE (u barevného displeje) se vrátíte
na obrazovku s menu; delším stiskem
tlačítka se vrátíte na standardní
obrazovku bez uložení dat.
Service (Plánovaná údržba)
Tato funkce umožňuje zobrazit intervaly
servisních prohlídek v kilometrech/
mílích nebo - u příslušné verze vozidla -
ve dnech.
Chcete-li si je zobrazit, postupujte
takto:
stiskněte tlačítko MENU:na
displeji se podle předchozího nastavení
zobrazí počet km/mílí či dnů (je-li to
tak nastaveno) zbývajících do servisní
prohlídky (viz „Měrné jednotky“);
stiskněte tlačítko MENUpro
návrat na obrazovku menu; opětným
stiskem tlačítka se vrátíte na standardní
obrazovku.
UPOZORNĚNÍ V „Plánu údržby“ je
stanovena pravidelná údržba vozidla v
předepsaných intervalech (viz kapitola
„Údržba a péče“).S klíčkem na MAR se toto zobrazení
objeví automaticky, jestliže do údržby
zbývá 2 000 km (nebo ekvivalentní
hodnota v mílích) či - u příslušné verze
vozidla - 30 dnů. Upozornění se bude
zobrazovat při každém otočení klíčku
zapalování na MAR či - u příslušné
verze vozidla - každých 200 km (nebo
při ekvivalentní hodnotě v mílích). Pod
touto mezní hodnotou budou
signalizace stále častější.
Zobrazení bude v km nebo v mílích
podle nastavení měrné jednotky.
Jakmile se předepsaná servisní
prohlídka blíží, otočením klíčku na MAR
se na displeji zobrazí upozornění
“Service” včetně počtu kilometrů/mílí či
dnů (u příslušné verze vozidla), které
do ní zbývají. V takovém případě se
obraťte na autorizovaný servis Fiat,
který jednak provede úkony údržby
podle příslušného „Plánu údržby“,
jednak vynuluje výše uvedené
zobrazování (reset).
Airbagy spolucestujícího (Aktivace/
deaktivace čelního airbagu a
bočního airbagu pro ochranu
pánve, hrudníku a ramen na straně
spolucestujícího) (Side Bag) - u
příslušné verze vozidla
Tato funkce umožňuje zapnout/vypnout
airbag spolujezdce.
Postupujte takto:
stiskněte tlačítko MENU:na
displeji se zobrazí text („Bag pass: Off“)
(pro deaktivaci) nebo („Bag pass: On“)
(zapnutí) tlačítky+a–; opět se stiskne
tlačítko MENU
;
na displeji se zobrazí žádost o
potvrzení;
stiskem tlačítek+nebo–zvolte
(„yes“) (potvrzení aktivace/deaktivace)
nebo („no“) (pro zrušení);
krátkým stiskem tlačítka MENU
se zobrazí potvrzovací zpráva a
vrátíte se na obrazovku s menu nebo
delším stiskem tlačítka se vrátíte na
standardní obrazovku bez uložení.
Reset tyres (Reset systému iTPMS)
(U příslušné verze vozidla)
Tato funkce umožňuje provést reset
systému iTPMS (viz pokyny v části
“Systém iTPMS”).
Reset se provede takto:
stiskněte krátce tlačítko MENU:
na displeji se zobrazí nápis Reset;
proveďte volbu stiskem tlačítka+
nebo–(„Yes“ nebo „No“);
stiskněte krátce tlačítko MENU:
na displeji se zobrazí „Confirm“;
proveďte volbu stiskem tlačítka+
nebo–(„Yes“ pro reset nebo „No“ pro
výstup z obrazovky). Zobrazí se
příslušné upzornění potvrzující
provedený reset;
44
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
Page 47 of 224
Opětným delším stiskem tlačítka
MENU
se vrátíte na standardní
obrazovku nebo na hlavní menu podle
toho, kde jste se v menu právě
nacházeli.
NASTAVENÍ SVĚTLOMETŮ
S klíčkem zapalování na MAR a
rozsvícenými potkávacími světlomety
stiskněte tlačítko + pro nastavení
světlometů nahoru a tlačítko – pro
přestavení světlometů dolů.TRIP COMPUTER
VŠEOBECNÉ INFORMACE
S klíčkem na MAR umožní „Trip
computer“ zobrazovat veličiny
provozních stavů vozidla.
Funkce umožňuje sledovat odděleně
dvě cesty “Trip A” a “Trip B”, tzn. že lze
monitorovat celou „misi“ (cestu) vozidla
nezávisle na sobě a u příslušné verze
vozidla i „Okamžité info“ a „Nejlepší
průměrnou spotřebu“.
TripAaTripBsedají vynulovat
(resetovat - nastavit začátek nové
cesty).
„Trip A“umožňuje zobrazovat
následující veličiny:
Dojezdová autonomie (u příslušné
verze vozidla)
Travel distance A
Průměrná spotřeba A
Okamžitá spotřeba (u příslušné
verze vozidla)
Průměrná rychlost A
Traveltime A (doba jízdy)
„Trip B“umožňuje zobrazovat
následující údaje:
Ujetá vzdálenost B
Průměrná spotřeba B
Průměrná rychlost B
Traveltime B (doba jízdy)POZN. Funkci „Trip B“ lze vypnout.
Veličiny „dojezdová autonomie“ a
„okamžitá spotřeba“ nelze vynulovat.
„Nejlepší průměrná spotřeba“: na
souhrnné obrazovce se v režimu ECO
zobrazí nejlepší průměrná spotřeba
(u příslušné verze vozidla).
Ikona
signalizuje lepší výkon. Tyto
informace lze vynulovat vynulováním
Trip A.
45
Page 48 of 224
KONTROLKY A UPOZORNĚNÍ
OBECNÁ UPOZORNĚNÍ
UPOZORNĚNÍ Při rozsvícení kontrolky se na displeji zobrazí příslušná zpráva a/nebo zazní zvuková výstraha, pokud to
přístrojová deska umožňuje. Jedná se o stručné preventivní signalizace, které se žádném případě nesmějí považovat za
vyčerpávající a/nebo za alternativu k pokynům uvedeným v tomto Návodu k použití a údržbě, jehož velmi pečlivé pročtení
doporučujeme. Při každé signalizaci závady postupujte v každém případě podle pokynů uvedených v této kapitole.
UPOZORNĚNÍ Signalizace závad, které se zobrazují na displeji, jsou rozděleny do dvou kategorií: vážné a méně vážné závady.
Při vážné závadě se signalizace zobrazuje opakovaně po delší dobu. Při méně vážné závadě se signalizace zobrazuje
opakovaně po kratší dobu. Zobrazovací cyklus lze u obou kategorií přerušit stiskem tlačítka MENU
. Kontrolka na
přístrojové desce svítí do odstranění příčiny závady.
KONTROLKY NA PŘÍSTROJOVÉ DESCE
Kontrolky červené barvy
Kontrolka Význam
červenáNEZAPNUTÉ BEZPEČNOSTNÍ PÁSY
Ve stojícím vozidle se kontrolka rozsvítí nepřerušovaně, jestliže nebude zapnutý bezpečnostní pás řidiče
nebo spolucestujícího (pokud spolucestující sedí ve vozidle).
Při jedoucím vozidle blikání kontrolky a zvuková výstraha signalizují chybějící zapnutí bezpečnostních pásů
předních sedadel.
Pro vypnutí zvukové výstrahy S.B.R.(Seat Belt Reminder) natrvalo (Seat Belt Reminder) se obraťte na
autorizovaný servis Fiat. Systém lze kdykoli znovu aktivovat v nastavovacím menu.
46
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
Page 49 of 224
Kontrolka Význam
červená
žlutá
žlutá (u verzí s multifunkčním
displejem)
žlutá (u verzí s barevným
displejem)ZÁVADA EBD
Jestliže se kontrolky rozsvítí za chodu motoru, znamená to závadu systému EBD nebo že není systém
dostupný. V takovém případě nebrzďte prudce, protože by se mohla předčasně zablokovat zadní kola a
vozidlo by se mohlo vychýlit ze směru. U některých verzí se na displeji zobrazí příslušné upozornění.
S nejvyšší opatrností dojeďte bez prodlení do nejbližšího autorizovaného servisu Fiat a nechejte soustavu
zkontrolovat.
červenáNEDOSTATEČNÉ DOBÍJENÍ BATERIE
Otočením klíčku do polohy MAR se kontrolka na přístrojové desce rozsvítí, ale po nastartování motoru musí
zhasnout (s motorem na volnoběh je přípustné, aby zhasla s krátkým zpožděním).
Jestliže se kontrolka nebo symbol na displeji (u některých verzí spolu s upozorněním na displeji) zůstane
svítit, obraťte se bez prodlení na autorizovaný servis Fiat.
47
Page 50 of 224
Kontrolka Význam
červenáZÁVADA AIRBAGŮ
Otočením klíčku ve spínací skříňce do polohy MAR se kontrolka rozsvítí, ale po několika sekundách musí
zhasnout.
Trvalé svícení kontrolky signalizuje závadu airbagové soustavy. U některých verzí se na displeji zobrazí
příslušné upozornění.39) 40)
POZOR
39)Jestliže se při otočení klíčku v zapalování na MAR kontrolkanerozsvítí nebo se rozsvítí za jízdy, je možné, že je v některém ze zádržných
systémů závada. V takovém případě by se airbagy nebo předpínače nemusely při nehodě aktivovat nebo by se mohly ve velmi omezeném
počtu případů aktivovat chybně. Než budete pokračovat v jízdě, kontaktujte bez prodlení autorizovaný servis Fiat a nechejte systém
zkontrolovat.
40)Závada kontrolky
je signalizovaná podle verze rozsvícením symboluna displeji nebo blikáním kontrolky. V takovém případě by
kontrolkanemusela signalizovat případné závady zádržných systémů. Než budete pokračovat v jízdě, nechejte systém bez prodlení
zkontrolovat u autorizovaného servisu Fiat.
48
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
