FIAT 500 2020 Návod k použití a údržbě (in Czech)
Manufacturer: FIAT, Model Year: 2020, Model line: 500, Model: FIAT 500 2020Pages: 224, velikost PDF: 6.03 MB
Page 21 of 224
Deaktivace funkce
Vypnutí funkce: přetočte objímku A
levého pákového přepínače na polohu
.
PŘEDNÍ SVĚTLOMETY DO
MLHY / ZADNÍ SVÍTILNA
DO MLHY
(u příslušné verze vozidla)
Světlomety do mlhy se zapnou pouze
při rozsvícených potkávacích světlech.
Se zapnutými potkávacími světlomety
lze přední mlhové světlomety/zadní
svítilna do mlhy zapnout tlačítkem
A obr. 21:
první stisk: rozsvícení předních
světlometů do mlhy - na přístrojové
desce rozsvítí kontrolka
;
druhý stisk: rozsvícení zadní
svítilny do mlhy - na přístrojové desce
rozsvítí kontrolka
;
třetí stisk: vypnutí předních
světlometů do mlhy/zadní svítilny do
mlhy.
ZADNÍ SVÍTILNA DO
MLHY
S rozsvícenými potkávacími světlomety
se zadní svítilna do mlhy rozsvítí
stiskem tlačítka B obr. 21, na přístrojové
desce se rozsvítí kontrolka
.
Pro vypnutí světel stiskněte znovu
tlačítko.
POZOR
16)Za jízdy ve dne nahrazují světla pro
denní svícení potkávací světlomety v
zemích, kde je povinné svítit i za dne, a
smějí se používat v zemích, kde tato
povinnost neplatí.17)Denní světla dne nenahrazují potkávací
světlomety při jízdě za noci nebo v tunelu.
Používání denních světel je upraveno
Pravidly silničního provozu, která platí v
zemi, v níž právě používáte vozidlo:
dodržujte je.
20F0S0610
21F0S0568
19
Page 22 of 224
VNITŘNÍ OSVĚTLENÍ
PŘEDNÍ STROPNÍ
SVÍTILNA
Kryt A obr. 22 má tři polohy:
stisknutá pravá strana: světlo svítí
trvale;
stisknutá levá strana: světlo trvale
nesvítí;
prostřední poloha (neutrální): světlo
se rozsvítí / zhasne při otevření / zavření
dveří.
UPOZORNĚNÍ Před opuštěním vozidla
se ujistěte, aby je spínač v prostřední
poloze, tím bude zajištěno, že po
zavření světla budou zhasnutá a
nebude se vybíjet baterie.
U některých verzí se světla rozsvítí a
zhasnou při otevření či zavření pouze
dveří na straně řidiče.
OSTŘIKOVÁNÍ SKEL
18) 19)
Pravým pákovým přepínačem se
ovládají stírače / ostřikovače čelního /
zadního skla.
STĚRAČ ČELNÍHO SKLA /
OSTŘIKOVAČ ČELNÍHO
SKLA
5) 6)
Funkci lze zapnout pouze s klíčkem ve
spínací skříňce v poloze MAR.
Pákový ovládač má pět poloh (4
rychlosti) obr. 23:
A: Stírač nestírá;
B: cyklované stírání;
C: pomalé plynulé stírání;
D: rychlé plynulé stírání;
E: dočasné rychlé stírání
(nearetovaná poloha).Dočasný rychlý chod je omezen na
dobu manuálního držení páky v této
poloze. Při uvolnění se páka vrátí do
polohy A a stírač se automaticky
zastaví.
PŘEDNÍ STÍRAČE S
AUTOMATICKÝM
STÍRÁNÍM
Pákový přepínač má čtyři polohy obr.
24:
A - stěrač v klidové poloze (0)
B - automatické stírání (AUTO)
C - pomalé plynulé stírání (LO)
D - rychlé plynulé stírání (HI)
E - dočasné rychlé stírání
(nearetovaná poloha).
7)
Při přímém přechodu z polohy B na
polohu E se páka při uvolnění vrátí do
polohy A.
22F0S0429
23F0S0117
24F0S0611
20
SEZNÁMENÍ S VOZIDLEM

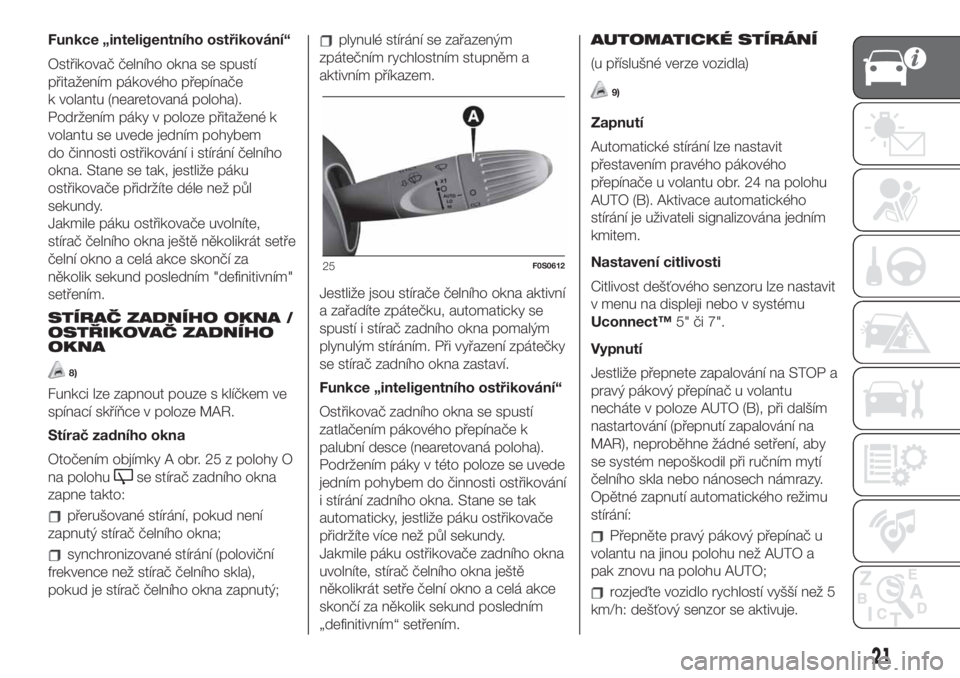

Page 23 of 224
Funkce „inteligentního ostřikování“
Ostřikovač čelního okna se spustí
přitažením pákového přepínače
k volantu (nearetovaná poloha).
Podržením páky v poloze přitažené k
volantu se uvede jedním pohybem
do činnosti ostřikování i stírání čelního
okna. Stane se tak, jestliže páku
ostřikovače přidržíte déle než půl
sekundy.
Jakmile páku ostřikovače uvolníte,
stírač čelního okna ještě několikrát setře
čelní okno a celá akce skončí za
několik sekund posledním "definitivním"
setřením.
STÍRAČ ZADNÍHO OKNA /
OSTŘIKOVAČ ZADNÍHO
OKNA
8)
Funkci lze zapnout pouze s klíčkem ve
spínací skříňce v poloze MAR.
Stírač zadního okna
Otočením objímky A obr. 25 z polohy O
na polohu
se stírač zadního okna
zapne takto:
přerušované stírání, pokud není
zapnutý stírač čelního okna;
synchronizované stírání (poloviční
frekvence než stírač čelního skla),
pokud je stírač čelního okna zapnutý;
plynulé stírání se zařazeným
zpátečním rychlostním stupněm a
aktivním příkazem.
Jestliže jsou stírače čelního okna aktivní
a zařadíte zpátečku, automaticky se
spustí i stírač zadního okna pomalým
plynulým stíráním. Při vyřazení zpátečky
se stírač zadního okna zastaví.
Funkce „inteligentního ostřikování“
Ostřikovač zadního okna se spustí
zatlačením pákového přepínače k
palubní desce (nearetovaná poloha).
Podržením páky v této poloze se uvede
jedním pohybem do činnosti ostřikování
i stírání zadního okna. Stane se tak
automaticky, jestliže páku ostřikovače
přidržíte více než půl sekundy.
Jakmile páku ostřikovače zadního okna
uvolníte, stírač čelního okna ještě
několikrát setře čelní okno a celá akce
skončí za několik sekund posledním
„definitivním“ setřením.AUTOMATICKÉ STÍRÁNÍ
(u příslušné verze vozidla)
9)
Zapnutí
Automatické stírání lze nastavit
přestavením pravého pákového
přepínače u volantu obr. 24 na polohu
AUTO (B). Aktivace automatického
stírání je uživateli signalizována jedním
kmitem.
Nastavení citlivosti
Citlivost dešťového senzoru lze nastavit
v menu na displeji nebo v systému
Uconnect™5" či 7".
Vypnutí
Jestliže přepnete zapalování na STOP a
pravý pákový přepínač u volantu
necháte v poloze AUTO (B), při dalším
nastartování (přepnutí zapalování na
MAR), neproběhne žádné setření, aby
se systém nepoškodil při ručním mytí
čelního skla nebo nánosech námrazy.
Opětné zapnutí automatického režimu
stírání:
Přepněte pravý pákový přepínač u
volantu na jinou polohu než AUTO a
pak znovu na polohu AUTO;
rozjeďte vozidlo rychlostí vyšší než 5
km/h: dešťový senzor se aktivuje.
25F0S0612
21

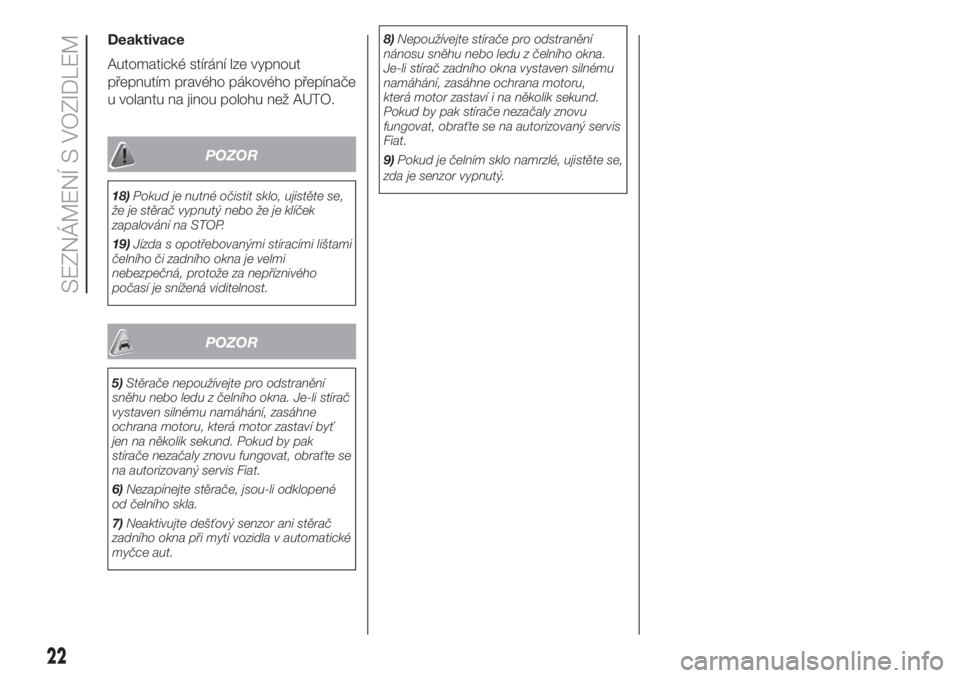

Page 24 of 224
Deaktivace
Automatické stírání lze vypnout
přepnutím pravého pákového přepínače
u volantu na jinou polohu než AUTO.
POZOR
18)Pokud je nutné očistit sklo, ujistěte se,
že je stěrač vypnutý nebo že je klíček
zapalování na STOP.
19)Jízda s opotřebovanými stíracími lištami
čelního či zadního okna je velmi
nebezpečná, protože za nepříznivého
počasí je snížená viditelnost.
POZOR
5)Stěrače nepoužívejte pro odstranění
sněhu nebo ledu z čelního okna. Je-li stírač
vystaven silnému namáhání, zasáhne
ochrana motoru, která motor zastaví byť
jen na několik sekund. Pokud by pak
stírače nezačaly znovu fungovat, obraťte se
na autorizovaný servis Fiat.
6)Nezapínejte stěrače, jsou-li odklopené
od čelního skla.
7)Neaktivujte dešťový senzor ani stěrač
zadního okna při mytí vozidla v automatické
myčce aut.8)Nepoužívejte stírače pro odstranění
nánosu sněhu nebo ledu z čelního okna.
Je-li stírač zadního okna vystaven silnému
namáhání, zasáhne ochrana motoru,
která motor zastaví i na několik sekund.
Pokud by pak stírače nezačaly znovu
fungovat, obraťte se na autorizovaný servis
Fiat.
9)Pokud je čelním sklo namrzlé, ujistěte se,
zda je senzor vypnutý.
22
SEZNÁMENÍ S VOZIDLEM
Page 25 of 224
KLIMATIZACE.
2)
10).

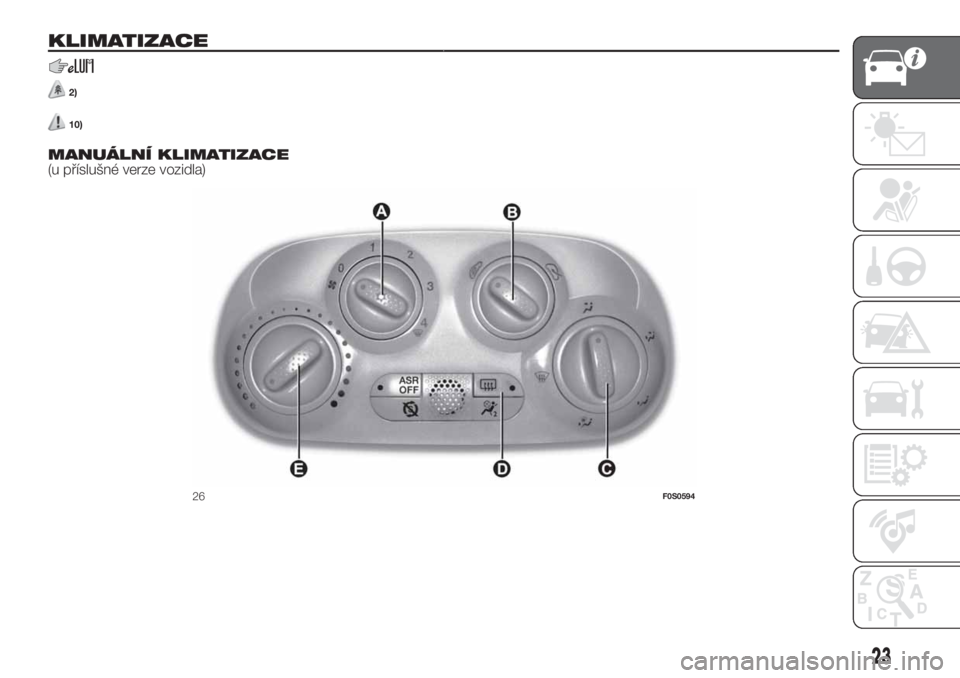

MANUÁLNÍ KLIMATIZACE
(u příslušné verze vozidla)
26F0S0594
23

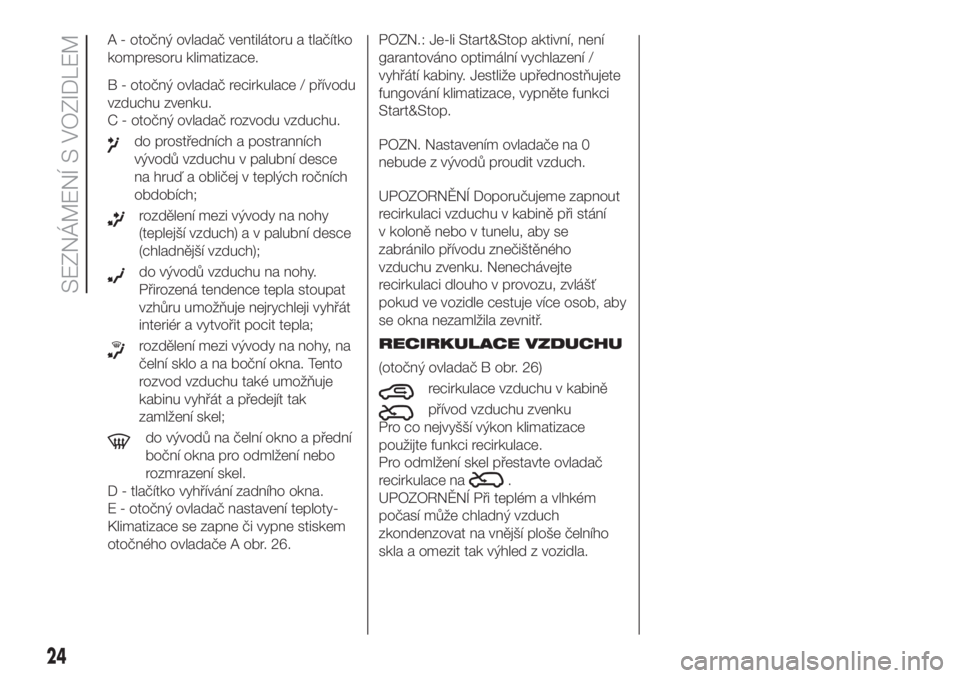

Page 26 of 224
A - otočný ovladač ventilátoru a tlačítko
kompresoru klimatizace.
B - otočný ovladač recirkulace / přívodu
vzduchu zvenku.
C - otočný ovladač rozvodu vzduchu.
do prostředních a postranních
vývodů vzduchu v palubní desce
na hruď a obličej v teplých ročních
obdobích;
rozdělení mezi vývody na nohy
(teplejší vzduch) a v palubní desce
(chladnější vzduch);
do vývodů vzduchu na nohy.
Přirozená tendence tepla stoupat
vzhůru umožňuje nejrychleji vyhřát
interiér a vytvořit pocit tepla;
rozdělení mezi vývody na nohy, na
čelní sklo a na boční okna. Tento
rozvod vzduchu také umožňuje
kabinu vyhřát a předejít tak
zamlžení skel;
do vývodů na čelní okno a přední
boční okna pro odmlžení nebo
rozmrazení skel.
D - tlačítko vyhřívání zadního okna.
E - otočný ovladač nastavení teploty-
Klimatizace se zapne či vypne stiskem
otočného ovladače A obr. 26.POZN.: Je-li Start&Stop aktivní, není
garantováno optimální vychlazení /
vyhřátí kabiny. Jestliže upřednostňujete
fungování klimatizace, vypněte funkci
Start&Stop.
POZN. Nastavením ovladače na 0
nebude z vývodů proudit vzduch.
UPOZORNĚNÍ Doporučujeme zapnout
recirkulaci vzduchu v kabině při stání
v koloně nebo v tunelu, aby se
zabránilo přívodu znečištěného
vzduchu zvenku. Nenechávejte
recirkulaci dlouho v provozu, zvlášť
pokud ve vozidle cestuje více osob, aby
se okna nezamlžila zevnitř.
RECIRKULACE VZDUCHU
(otočný ovladač B obr. 26)
recirkulace vzduchu v kabině
přívod vzduchu zvenku
Pro co nejvyšší výkon klimatizace
použijte funkci recirkulace.
Pro odmlžení skel přestavte ovladač
recirkulace na
.
UPOZORNĚNÍ Při teplém a vlhkém
počasí může chladný vzduch
zkondenzovat na vnější ploše čelního
skla a omezit tak výhled z vozidla.
24
SEZNÁMENÍ S VOZIDLEM

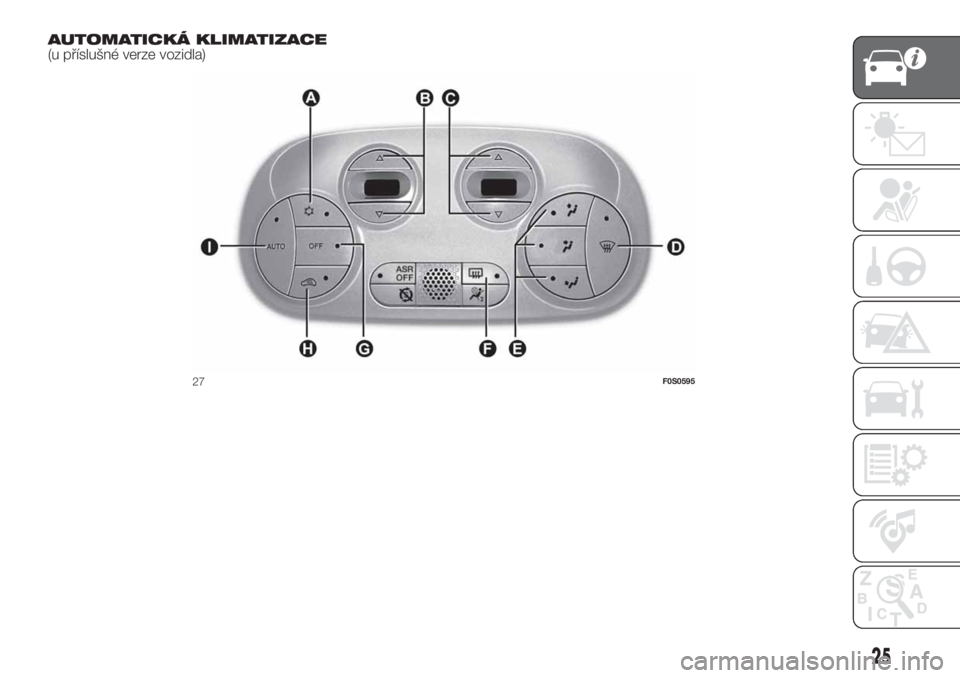

Page 27 of 224
AUTOMATICKÁ KLIMATIZACE
(u příslušné verze vozidla)
27F0S0595
25

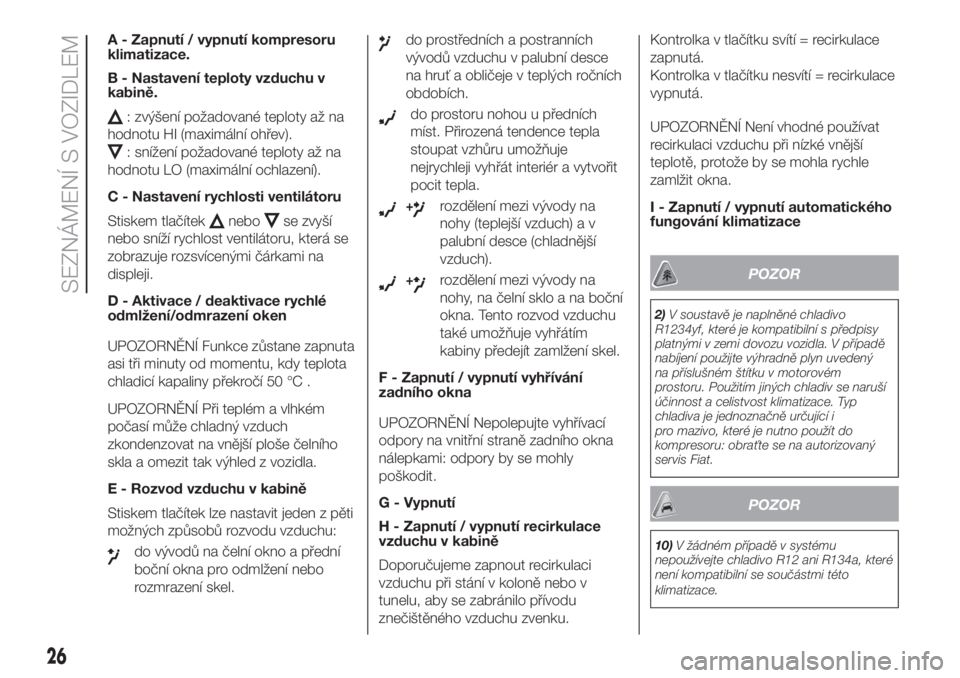

Page 28 of 224
A - Zapnutí / vypnutí kompresoru
klimatizace.
B - Nastavení teploty vzduchu v
kabině.
: zvýšení požadované teploty až na
hodnotu HI (maximální ohřev).
: snížení požadované teploty až na
hodnotu LO (maximální ochlazení).
C - Nastavení rychlosti ventilátoru
Stiskem tlačítek
nebose zvyší
nebo sníží rychlost ventilátoru, která se
zobrazuje rozsvícenými čárkami na
displeji.
D - Aktivace / deaktivace rychlé
odmlžení/odmrazení oken
UPOZORNĚNÍ Funkce zůstane zapnuta
asi tři minuty od momentu, kdy teplota
chladicí kapaliny překročí 50 °C .
UPOZORNĚNÍ Při teplém a vlhkém
počasí může chladný vzduch
zkondenzovat na vnější ploše čelního
skla a omezit tak výhled z vozidla.
E - Rozvod vzduchu v kabině
Stiskem tlačítek lze nastavit jeden z pěti
možných způsobů rozvodu vzduchu:
do vývodů na čelní okno a přední
boční okna pro odmlžení nebo
rozmrazení skel.
do prostředních a postranních
vývodů vzduchu v palubní desce
na hruť a obličeje v teplých ročních
obdobích.
do prostoru nohou u předních
míst. Přirozená tendence tepla
stoupat vzhůru umožňuje
nejrychleji vyhřát interiér a vytvořit
pocit tepla.
+rozdělení mezi vývody na
nohy (teplejší vzduch) a v
palubní desce (chladnější
vzduch).
+rozdělení mezi vývody na
nohy, na čelní sklo a na boční
okna. Tento rozvod vzduchu
také umožňuje vyhřátím
kabiny předejít zamlžení skel.
F - Zapnutí / vypnutí vyhřívání
zadního okna
UPOZORNĚNÍ Nepolepujte vyhřívací
odpory na vnitřní straně zadního okna
nálepkami: odpory by se mohly
poškodit.
G - Vypnutí
H - Zapnutí / vypnutí recirkulace
vzduchu v kabině
Doporučujeme zapnout recirkulaci
vzduchu při stání v koloně nebo v
tunelu, aby se zabránilo přívodu
znečištěného vzduchu zvenku.Kontrolka v tlačítku svítí = recirkulace
zapnutá.
Kontrolka v tlačítku nesvítí = recirkulace
vypnutá.
UPOZORNĚNÍ Není vhodné používat
recirkulaci vzduchu při nízké vnější
teplotě, protože by se mohla rychle
zamlžit okna.
I - Zapnutí / vypnutí automatického
fungování klimatizacePOZOR
2)V soustavě je naplněné chladivo
R1234yf, které je kompatibilní s předpisy
platnými v zemi dovozu vozidla. V případě
nabíjení použijte výhradně plyn uvedený
na příslušném štítku v motorovém
prostoru. Použitím jiných chladiv se naruší
účinnost a celistvost klimatizace. Typ
chladiva je jednoznačně určující i
pro mazivo, které je nutno použít do
kompresoru: obraťte se na autorizovaný
servis Fiat.
POZOR
10)V žádném případě v systému
nepoužívejte chladivo R12 ani R134a, které
není kompatibilní se součástmi této
klimatizace.
26
SEZNÁMENÍ S VOZIDLEM
Page 29 of 224

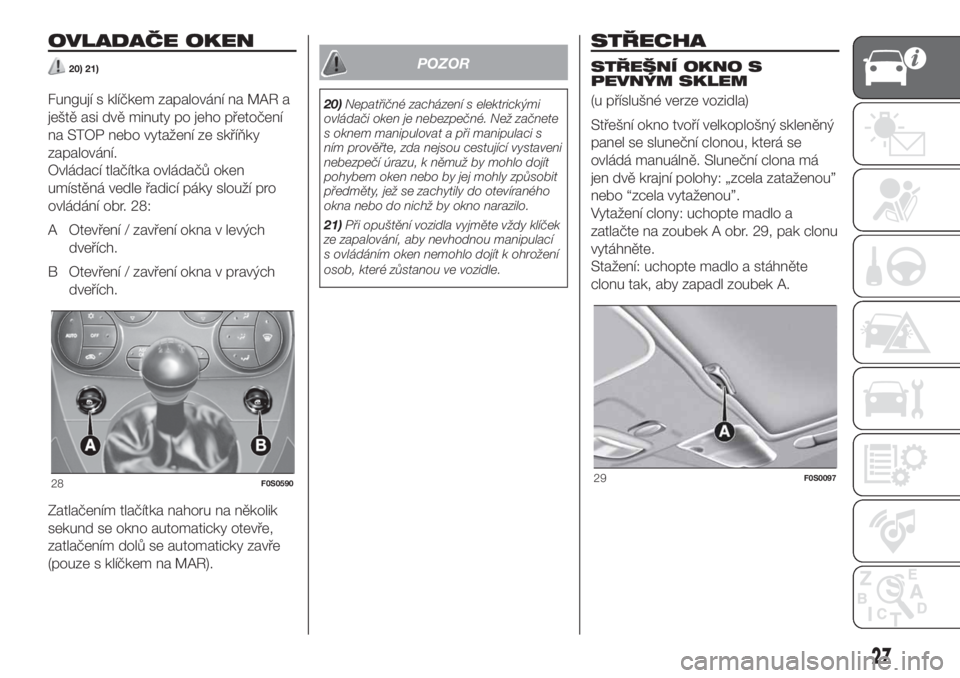

OVLADAČE OKEN
20) 21)
Fungují s klíčkem zapalování na MAR a
ještě asi dvě minuty po jeho přetočení
na STOP nebo vytažení ze skříňky
zapalování.
Ovládací tlačítka ovládačů oken
umístěná vedle řadicí páky slouží pro
ovládání obr. 28:
A Otevření / zavření okna v levých
dveřích.
B Otevření / zavření okna v pravých
dveřích.
Zatlačením tlačítka nahoru na několik
sekund se okno automaticky otevře,
zatlačením dolů se automaticky zavře
(pouze s klíčkem na MAR).
POZOR
20)Nepatřičné zacházení s elektrickými
ovládači oken je nebezpečné. Než začnete
s oknem manipulovat a při manipulaci s
ním prověřte, zda nejsou cestující vystaveni
nebezpečí úrazu, k němuž by mohlo dojít
pohybem oken nebo by jej mohly způsobit
předměty, jež se zachytily do otevíraného
okna nebo do nichž by okno narazilo.
21)Při opuštění vozidla vyjměte vždy klíček
ze zapalování, aby nevhodnou manipulací
s ovládáním oken nemohlo dojít k ohrožení
osob, které zůstanou ve vozidle.
STŘECHA
STŘEŠNÍ OKNO S
PEVNÝM SKLEM
(u příslušné verze vozidla)
Střešní okno tvoří velkoplošný skleněný
panel se sluneční clonou, která se
ovládá manuálně. Sluneční clona má
jen dvě krajní polohy: „zcela zataženou”
nebo “zcela vytaženou”.
Vytažení clony: uchopte madlo a
zatlačte na zoubek A obr. 29, pak clonu
vytáhněte.
Stažení: uchopte madlo a stáhněte
clonu tak, aby zapadl zoubek A.
28F0S059029F0S0097
27
Page 30 of 224

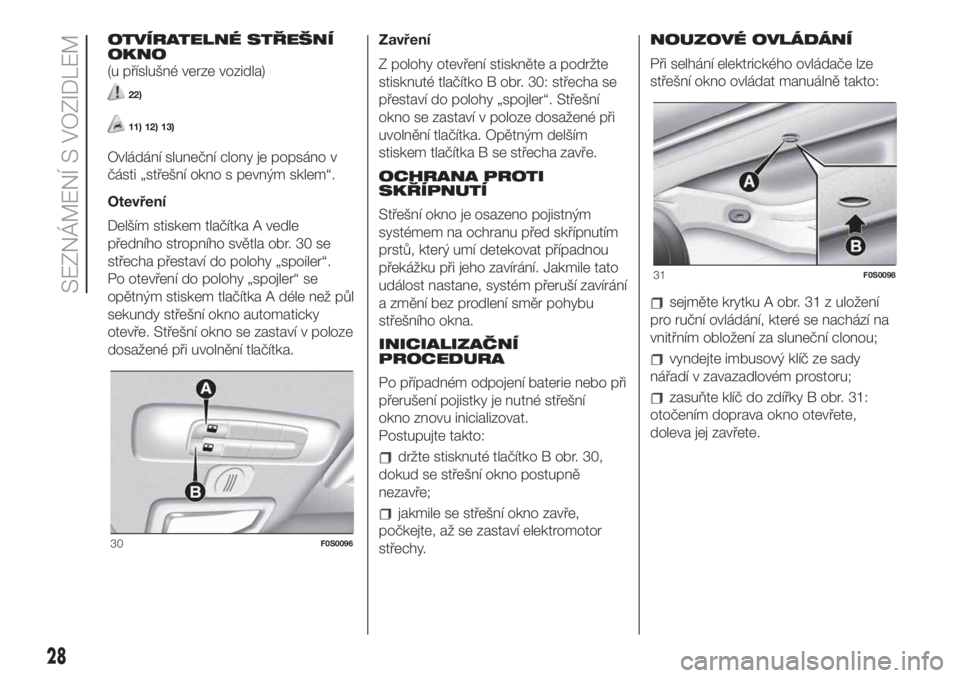

OTVÍRATELNÉ STŘEŠNÍ
OKNO
(u příslušné verze vozidla)
22)
11) 12) 13)
Ovládání sluneční clony je popsáno v
části „střešní okno s pevným sklem“.
Otevření
Delším stiskem tlačítka A vedle
předního stropního světla obr. 30 se
střecha přestaví do polohy „spoiler“.
Po otevření do polohy „spojler“ se
opětným stiskem tlačítka A déle než půl
sekundy střešní okno automaticky
otevře. Střešní okno se zastaví v poloze
dosažené při uvolnění tlačítka.Zavření
Z polohy otevření stiskněte a podržte
stisknuté tlačítko B obr. 30: střecha se
přestaví do polohy „spojler“. Střešní
okno se zastaví v poloze dosažené při
uvolnění tlačítka. Opětným delším
stiskem tlačítka B se střecha zavře.
OCHRANA PROTI
SKŘÍPNUTÍ
Střešní okno je osazeno pojistným
systémem na ochranu před skřípnutím
prstů, který umí detekovat případnou
překážku při jeho zavírání. Jakmile tato
událost nastane, systém přeruší zavírání
a změní bez prodlení směr pohybu
střešního okna.
INICIALIZAČNÍ
PROCEDURA
Po případném odpojení baterie nebo při
přerušení pojistky je nutné střešní
okno znovu inicializovat.
Postupujte takto:
držte stisknuté tlačítko B obr. 30,
dokud se střešní okno postupně
nezavře;
jakmile se střešní okno zavře,
počkejte, až se zastaví elektromotor
střechy.NOUZOVÉ OVLÁDÁNÍ
Při selhání elektrického ovládače lze
střešní okno ovládat manuálně takto:
sejměte krytku A obr. 31 z uložení
pro ruční ovládání, které se nachází na
vnitřním obložení za sluneční clonou;
vyndejte imbusový klíč ze sady
nářadí v zavazadlovém prostoru;
zasuňte klíč do zdířky B obr. 31:
otočením doprava okno otevřete,
doleva jej zavřete.
30F0S0096
31F0S0098
28
SEZNÁMENÍ S VOZIDLEM
