FIAT 500 2020 Návod na použitie a údržbu (in Slovak)

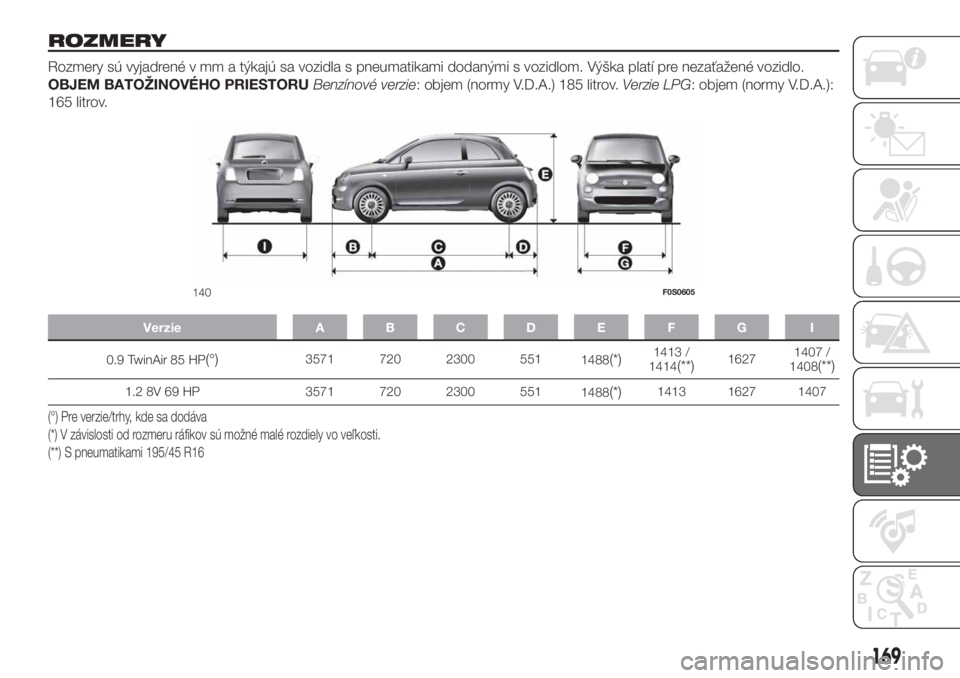

ROZMERY
Rozmery sú vyjadrené v mm a týkajú sa vozidla s pneumatikami dodanými s vozidlom. Výška platí pre nezaťažené vozidlo.
OBJEM BATOŽINOVÉHO PRIESTORUBenzínové verzie: objem (normy V.D.A.) 185 litrov.Verzie LPG: objem (normy V.D.A.):
165 litrov.
Verzie A B C D E F G I
0.9 TwinAir 85 HP(°)3571 720 2300 551
1488(*)1413 /
1414(**)16271407 /
1408(**)
1.2 8V 69 HP 3571 720 2300 551
1488(*)1413 1627 1407
(°) Pre verzie/trhy, kde sa dodáva
(*) V závislosti od rozmeru ráfikov sú možné malé rozdiely vo veľkosti.
(**) S pneumatikami 195/45 R16
140F0S0605
169

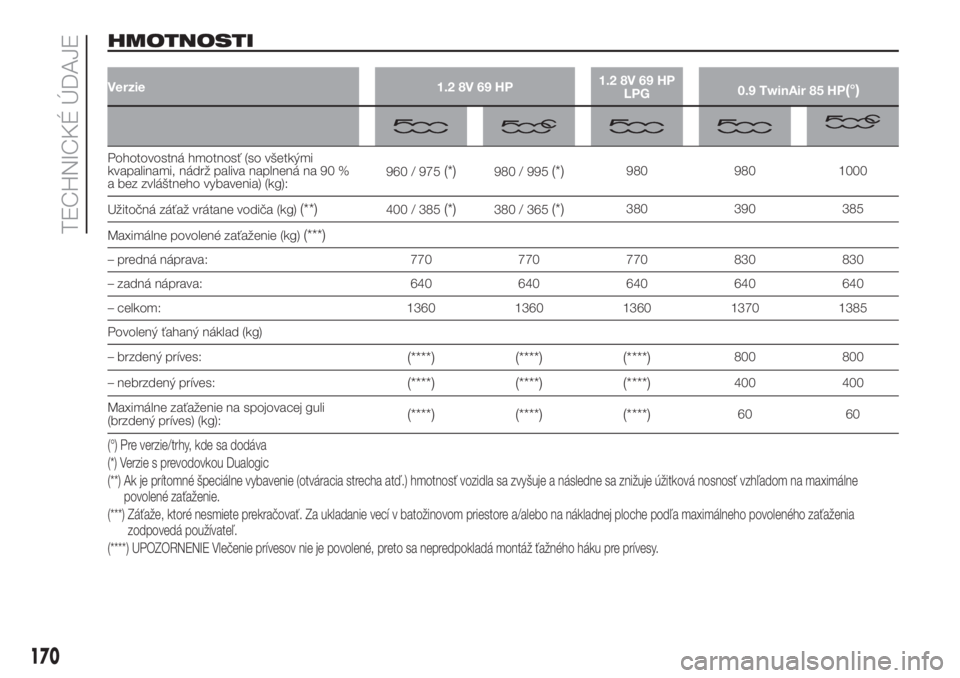

HMOTNOSTI
Verzie 1.2 8V 69 HP1.2 8V 69 HP
LPG0.9 TwinAir 85 HP(°)
Pohotovostná hmotnosť (so všetkými
kvapalinami, nádrž paliva naplnená na 90 %
a bez zvláštneho vybavenia) (kg):960 / 975(*)980 / 995(*)980 980 1000
Užitočná záťaž vrátane vodiča (kg)
(**)400 / 385(*)380 / 365(*)380 390 385
Maximálne povolené zaťaženie (kg)
(***)
– predná náprava: 770 770 770 830 830
– zadná náprava: 640 640 640 640 640
– celkom: 1360 1360 1360 1370 1385
Povolený ťahaný náklad (kg)
– brzdený príves:
(****) (****) (****)800 800
– nebrzdený príves:
(****) (****) (****)400 400
Maximálne zaťaženie na spojovacej guli
(brzdený príves) (kg):
(****) (****) (****)60 60
(°) Pre verzie/trhy, kde sa dodáva
(*) Verzie s prevodovkou Dualogic
(**) Ak je prítomné špeciálne vybavenie (otváracia strecha atď.) hmotnosť vozidla sa zvyšuje a následne sa znižuje úžitková nosnosť vzhľadom na maximálne
povolené zaťaženie.
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia
zodpovedá používateľ.
(****) UPOZORNENIE Vlečenie prívesov nie je povolené, preto sa nepredpokladá montáž ťažného háku pre prívesy.
170
TECHNICKÉ ÚDAJE

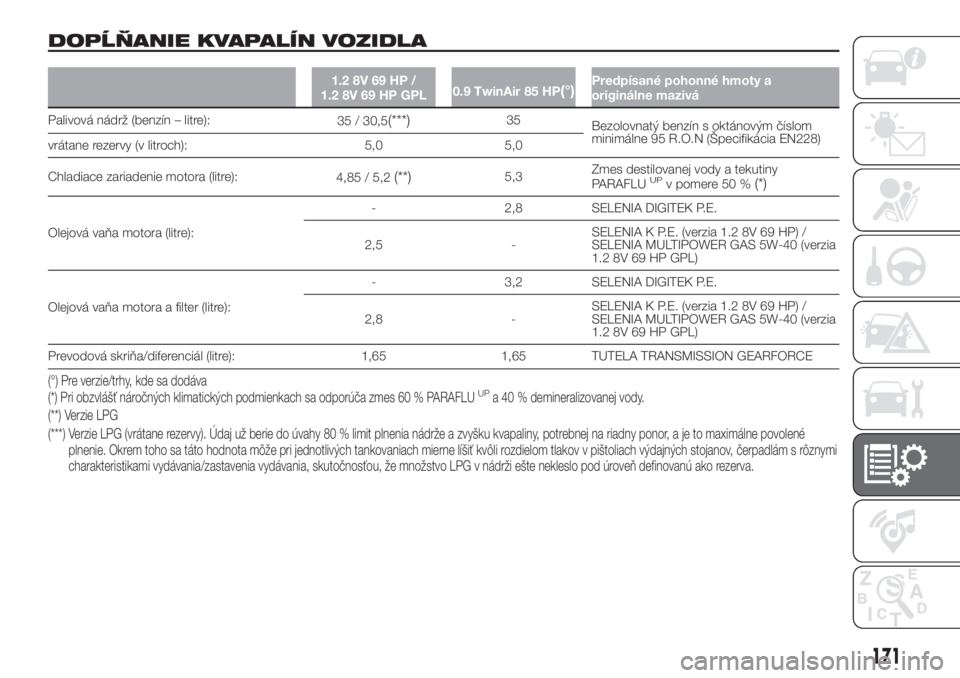

DOPĹŇANIE KVAPALÍN VOZIDLA
1.2 8V 69 HP /
1.2 8V 69 HP GPL0.9 TwinAir 85 HP(°)Predpísané pohonné hmoty a
originálne mazivá
Palivová nádrž (benzín – litre):
35 / 30,5(***)35
Bezolovnatý benzín s oktánovým číslom
minimálne 95 R.O.N (Špecifikácia EN228)
vrátane rezervy (v litroch): 5,0 5,0
Chladiace zariadenie motora (litre):
4,85 / 5,2
(**)5,3Zmes destilovanej vody a tekutiny
PARAFLUUPv pomere 50 %(*)
Olejová vaňa motora (litre):- 2,8 SELENIA DIGITEK P.E.
2,5 -SELENIA K P.E. (verzia 1.2 8V 69 HP) /
SELENIA MULTIPOWER GAS 5W-40 (verzia
1.2 8V 69 HP GPL)
Olejová vaňa motora a filter (litre):- 3,2 SELENIA DIGITEK P.E.
2,8 -SELENIA K P.E. (verzia 1.2 8V 69 HP) /
SELENIA MULTIPOWER GAS 5W-40 (verzia
1.2 8V 69 HP GPL)
Prevodová skriňa/diferenciál (litre): 1,65 1,65 TUTELA TRANSMISSION GEARFORCE
(°) Pre verzie/trhy, kde sa dodáva
(***) Verzie LPG (vrátane rezervy). Údaj už berie do úvahy 80 % limit plnenia nádrže a zvyšku kvapaliny, potrebnej na riadny ponor, a je to maximálne povolené
plnenie. Okrem toho sa táto hodnota môže pri jednotlivých tankovaniach mierne líšiť kvôli rozdielom tlakov v pištoliach výdajných stojanov, čerpadlám s rôznymi
charakteristikami vydávania/zastavenia vydávania, skutočnosťou, že množstvo LPG v nádrži ešte nekleslo pod úroveň definovanú ako rezerva. (**) Verzie LPG (*) Pri obzvlášť náročných klimatických podmienkach sa odporúča zmes 60 % PARAFLUUPa 40 % demineralizovanej vody.
171

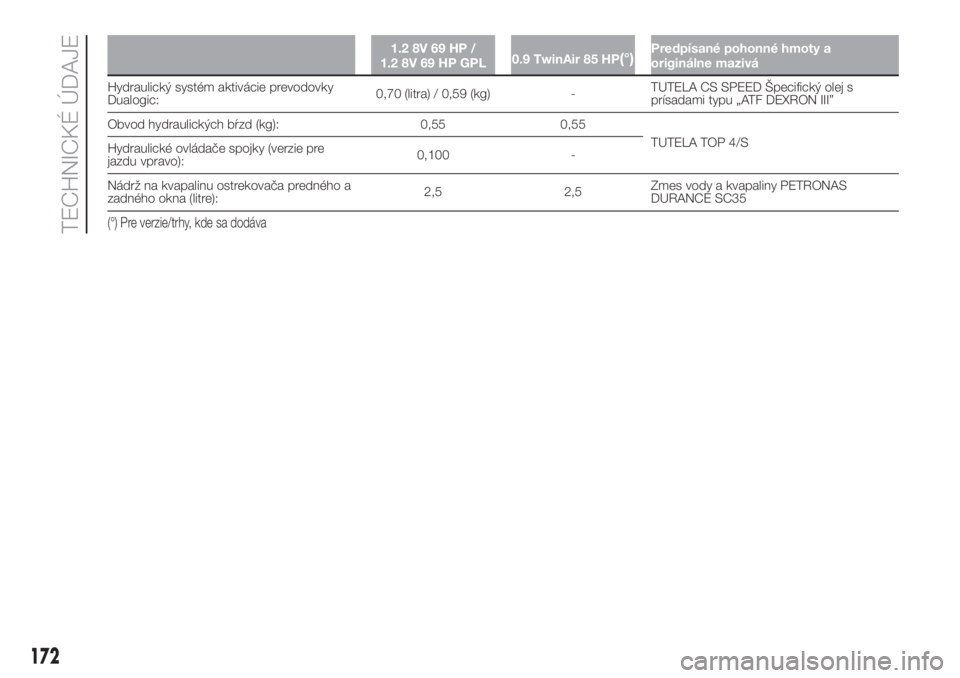

1.2 8V 69 HP /
1.2 8V 69 HP GPL0.9 TwinAir 85 HP(°)Predpísané pohonné hmoty a
originálne mazivá
Hydraulický systém aktivácie prevodovky
Dualogic:0,70 (litra) / 0,59 (kg) -TUTELA CS SPEED Špecifický olej s
prísadami typu „ATF DEXRON III”
Obvod hydraulických bŕzd (kg): 0,55 0,55
TUTELA TOP 4/S
Hydraulické ovládače spojky (verzie pre
jazdu vpravo):0,100 -
Nádrž na kvapalinu ostrekovača predného a
zadného okna (litre):2,5 2,5Zmes vody a kvapaliny PETRONAS
DURANCE SC35
(°) Pre verzie/trhy, kde sa dodáva
172
TECHNICKÉ ÚDAJE

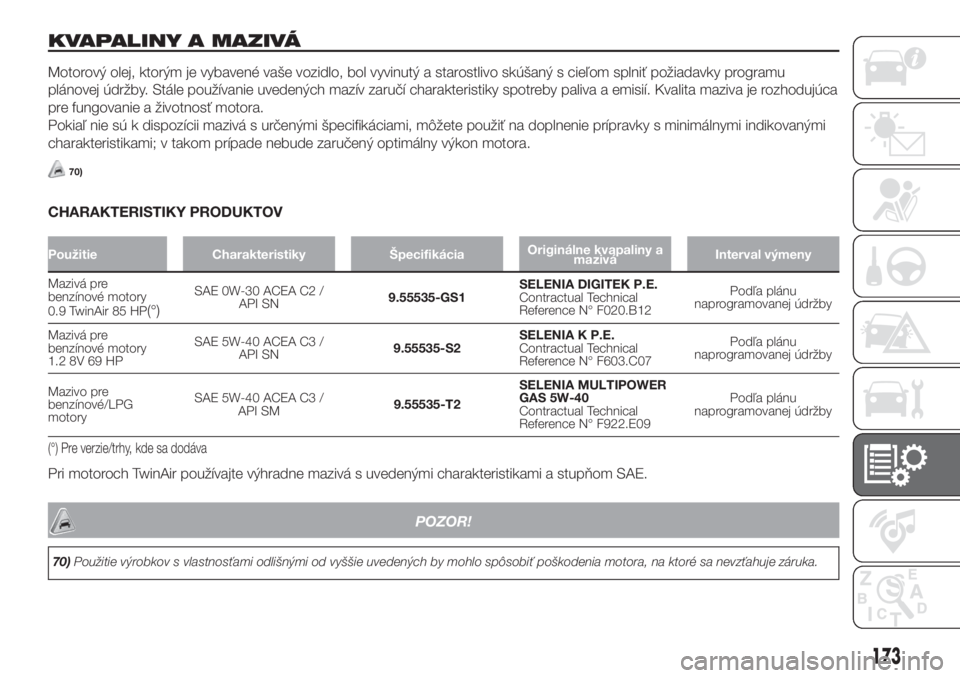

KVAPALINY A MAZIVÁ
Motorový olej, ktorým je vybavené vaše vozidlo, bol vyvinutý a starostlivo skúšaný s cieľom splniť požiadavky programu
plánovej údržby. Stále používanie uvedených mazív zaručí charakteristiky spotreby paliva a emisií. Kvalita maziva je rozhodujúca
pre fungovanie a životnosť motora.
Pokiaľ nie sú k dispozícii mazivá s určenými špecifikáciami, môžete použiť na doplnenie prípravky s minimálnymi indikovanými
charakteristikami; v takom prípade nebude zaručený optimálny výkon motora.
70)
CHARAKTERISTIKY PRODUKTOV
Použitie Charakteristiky ŠpecifikáciaOriginálne kvapaliny a
maziváInterval výmeny
Mazivá pre
benzínové motory
0.9 TwinAir 85 HP
(°)
SAE 0W-30 ACEA C2 /
API SN9.55535-GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12Podľa plánu
naprogramovanej údržby
Mazivá pre
benzínové motory
1.2 8V 69 HPSAE 5W-40 ACEA C3 /
API SN9.55535-S2SELENIA K P.E.
Contractual Technical
Reference N° F603.C07Podľa plánu
naprogramovanej údržby
Mazivo pre
benzínové/LPG
motorySAE 5W-40 ACEA C3 /
API SM9.55535-T2SELENIA MULTIPOWER
GAS 5W-40
Contractual Technical
Reference N° F922.E09Podľa plánu
naprogramovanej údržby
(°) Pre verzie/trhy, kde sa dodáva
Pri motoroch TwinAir používajte výhradne mazivá s uvedenými charakteristikami a stupňom SAE.
POZOR!
70)Použitie výrobkov s vlastnosťami odlišnými od vyššie uvedených by mohlo spôsobiť poškodenia motora, na ktoré sa nevzťahuje záruka.
173

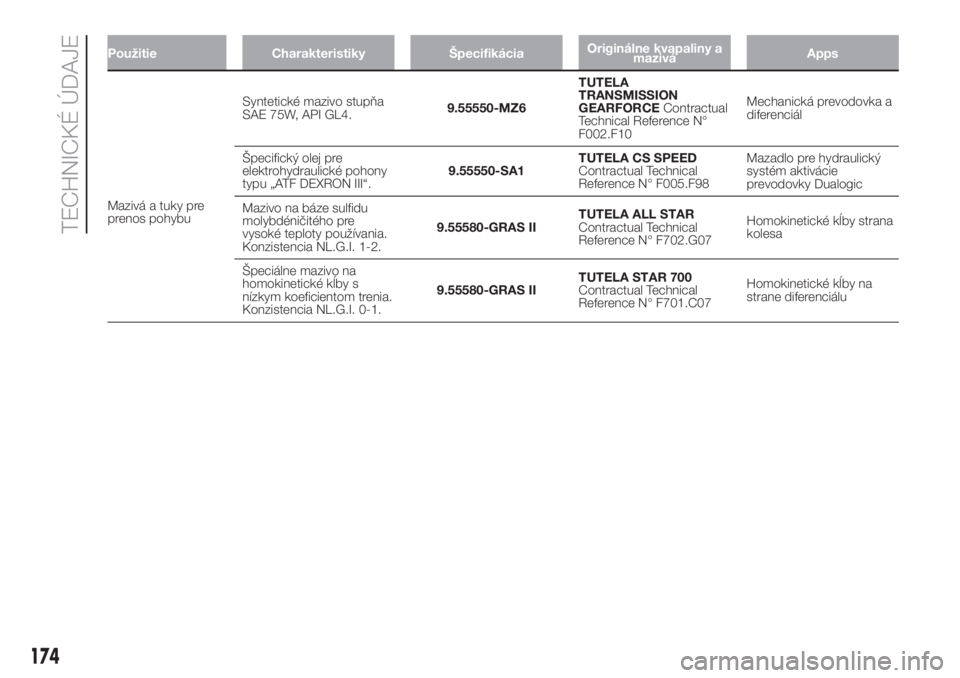

Použitie Charakteristiky ŠpecifikáciaOriginálne kvapaliny a
maziváApps
Mazivá a tuky pre
prenos pohybuSyntetické mazivo stupňa
SAE 75W, API GL4.9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCEContractual
Technical Reference N°
F002.F10Mechanická prevodovka a
diferenciál
Špecifický olej pre
elektrohydraulické pohony
typu „ATF DEXRON III“.9.55550-SA1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Mazadlo pre hydraulický
systém aktivácie
prevodovky Dualogic
Mazivo na báze sulfidu
molybdéničitého pre
vysoké teploty používania.
Konzistencia NL.G.I. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Homokinetické kĺby strana
kolesa
Špeciálne mazivo na
homokinetické kĺby s
nízkym koeficientom trenia.
Konzistencia NL.G.I. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Homokinetické kĺby na
strane diferenciálu
174
TECHNICKÉ ÚDAJE

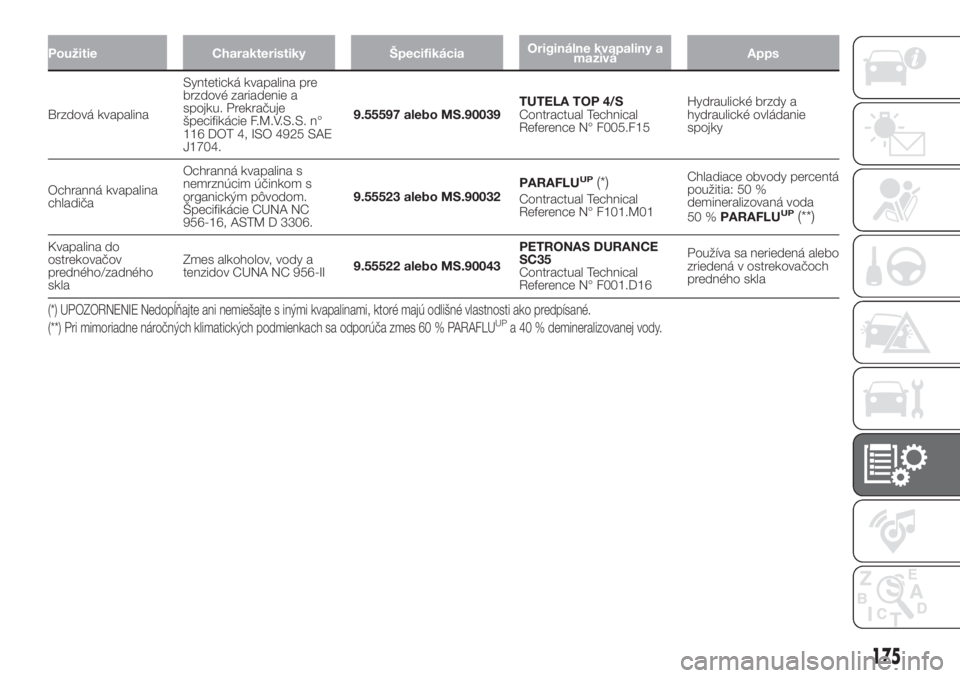

Použitie Charakteristiky ŠpecifikáciaOriginálne kvapaliny a
maziváApps
Brzdová kvapalinaSyntetická kvapalina pre
brzdové zariadenie a
spojku. Prekračuje
špecifikácie F.M.V.S.S. n°
116 DOT 4, ISO 4925 SAE
J1704.9.55597 alebo MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Hydraulické brzdy a
hydraulické ovládanie
spojky
Ochranná kvapalina
chladičaOchranná kvapalina s
nemrznúcim účinkom s
organickým pôvodom.
Špecifikácie CUNA NC
956-16, ASTM D 3306.9.55523 alebo MS.90032PARAFLU
UP(*)Contractual Technical
Reference N° F101.M01Chladiace obvody percentá
použitia: 50 %
demineralizovaná voda
50 %PARAFLUUP(**)
Kvapalina do
ostrekovačov
predného/zadného
sklaZmes alkoholov, vody a
tenzidov CUNA NC 956-II9.55522 alebo MS.90043PETRONAS DURANCE
SC35
Contractual Technical
Reference N° F001.D16Používa sa neriedená alebo
zriedená v ostrekovačoch
predného skla
(*) UPOZORNENIE Nedopĺňajte ani nemiešajte s inými kvapalinami, ktoré majú odlišné vlastnosti ako predpísané.
(**) Pri mimoriadne náročných klimatických podmienkach sa odporúča zmes 60 % PARAFLUUPa 40 % demineralizovanej vody.
175

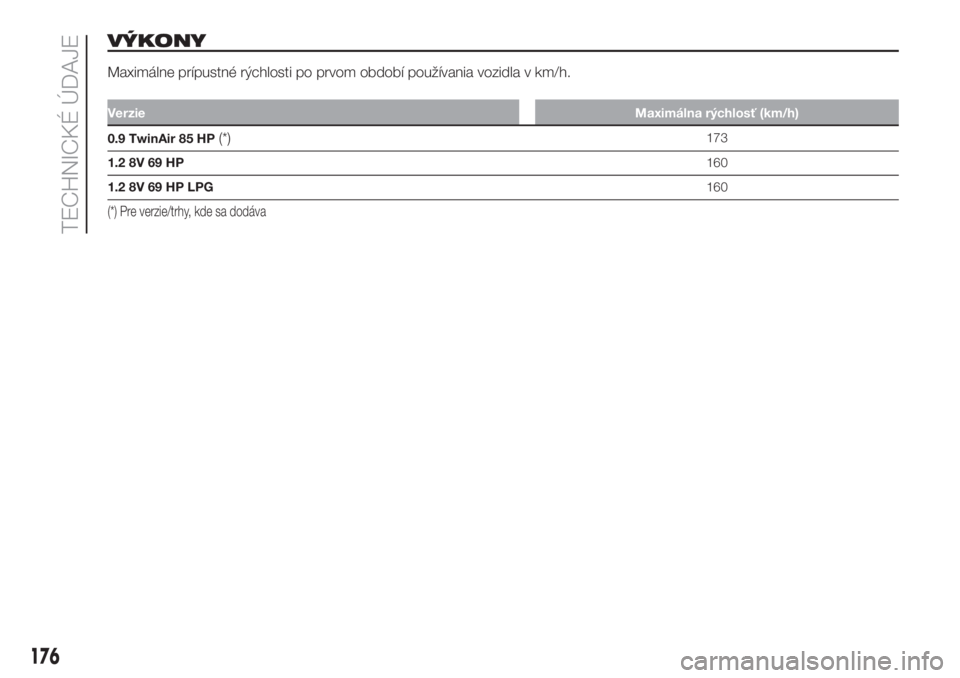

VÝKONY
Maximálne prípustné rýchlosti po prvom období používania vozidla v km/h.
VerzieMaximálna rýchlosť (km/h)
0.9 TwinAir 85 HP(*)173
1.2 8V 69 HP160
1.2 8V 69 HP LPG160
(*) Pre verzie/trhy, kde sa dodáva
176
TECHNICKÉ ÚDAJE

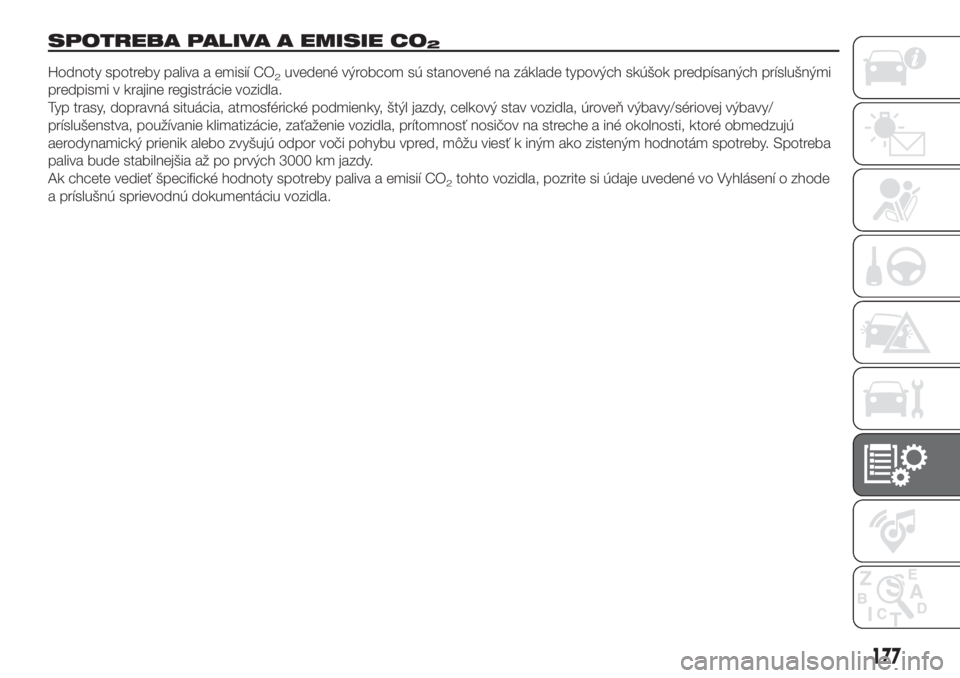

SPOTREBA PALIVA A EMISIE CO2
Hodnoty spotreby paliva a emisií CO2uvedené výrobcom sú stanovené na základe typových skúšok predpísaných príslušnými
predpismi v krajine registrácie vozidla.
Typ trasy, dopravná situácia, atmosférické podmienky, štýl jazdy, celkový stav vozidla, úroveň výbavy/sériovej výbavy/
príslušenstva, používanie klimatizácie, zaťaženie vozidla, prítomnosť nosičov na streche a iné okolnosti, ktoré obmedzujú
aerodynamický prienik alebo zvyšujú odpor voči pohybu vpred, môžu viesť k iným ako zisteným hodnotám spotreby. Spotreba
paliva bude stabilnejšia až po prvých 3000 km jazdy.
Ak chcete vedieť špecifické hodnoty spotreby paliva a emisií CO
2tohto vozidla, pozrite si údaje uvedené vo Vyhlásení o zhode
a príslušnú sprievodnú dokumentáciu vozidla.
177

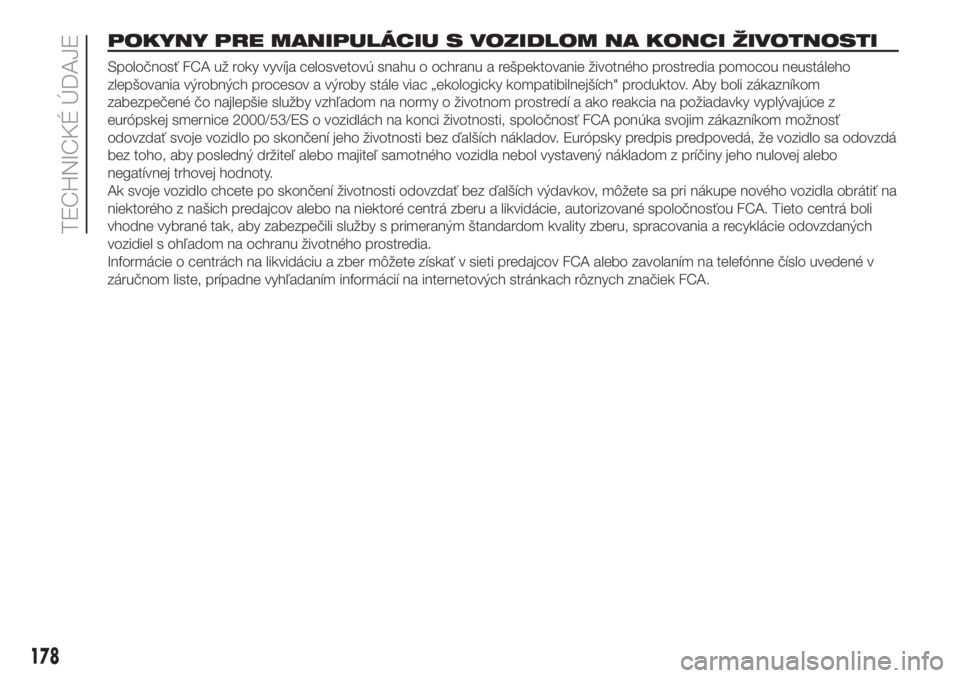

POKYNY PRE MANIPULÁCIU S VOZIDLOM NA KONCI ŽIVOTNOSTI
Spoločnosť FCA už roky vyvíja celosvetovú snahu o ochranu a rešpektovanie životného prostredia pomocou neustáleho
zlepšovania výrobných procesov a výroby stále viac „ekologicky kompatibilnejších" produktov. Aby boli zákazníkom
zabezpečené čo najlepšie služby vzhľadom na normy o životnom prostredí a ako reakcia na požiadavky vyplývajúce z
európskej smernice 2000/53/ES o vozidlách na konci životnosti, spoločnosť FCA ponúka svojim zákazníkom možnosť
odovzdať svoje vozidlo po skončení jeho životnosti bez ďalších nákladov. Európsky predpis predpovedá, že vozidlo sa odovzdá
bez toho, aby posledný držiteľ alebo majiteľ samotného vozidla nebol vystavený nákladom z príčiny jeho nulovej alebo
negatívnej trhovej hodnoty.
Ak svoje vozidlo chcete po skončení životnosti odovzdať bez ďalších výdavkov, môžete sa pri nákupe nového vozidla obrátiť na
niektorého z našich predajcov alebo na niektoré centrá zberu a likvidácie, autorizované spoločnosťou FCA. Tieto centrá boli
vhodne vybrané tak, aby zabezpečili služby s primeraným štandardom kvality zberu, spracovania a recyklácie odovzdaných
vozidiel s ohľadom na ochranu životného prostredia.
Informácie o centrách na likvidáciu a zber môžete získať v sieti predajcov FCA alebo zavolaním na telefónne číslo uvedené v
záručnom liste, prípadne vyhľadaním informácií na internetových stránkach rôznych značiek FCA.
178
