FIAT 500L 2018 Brugs- og vedligeholdelsesvejledning (in Danish)

Versioner 1.6 16V 120 hk Multijet
Typekode940C1000
CyklusDiesel
Antal og placering af cylindre 4 i række
Boring og slaglængde (mm) 79,5 x 80,5
Samlet slagvolumen (cm³) 1598
Kompressionsforhold 16,5 ± 0,4
Største effekt (EØF) (kW) 88
Største effekt (EØF) (HK) 120
ved (o/min)3750
Største drejningsmoment (EØF) (Nm) 320
Største drejningsmoment (EØF) (kgm) 32,6
ved (o/min)1750
Brændstof Dieselolie til motorkøretøjer (Standard EN590)
MiljøvenlighedEuro 6
179

HJUL
167) 168)
FABRIKSMONTEREDE
FÆLGE OG DÆK
Fælge i presset stål eller i letmetal.
Slangeløse radialdæk. Alle godkendte
dæk fremgår af bilens
registreringsattest.
VIGTIGT I tilfælde af
uoverensstemmelse mellem
instruktionsbogen og
standardtypegodkendelsen er det alene
sidstnævnte, der er gældende. Af
hensyn til kørselssikkerheden skal bilen
være udstyret med dæk af samme
mærke og type på alle hjul.
VIGTIGT Der må ikke monteres slange i
slangeløse dæk (tubeless).SNEKÆDER
Advarsler83)
BEMÆRK På dækkene 195/65 R15
91H og 205/55 R16 91H kan der
monteres snekæder med reducerede
mål med maksimalt fremspring ud over
dækkets profil på 9 mm. Der kan ikke
sættes snekæder på dækket 225/45
R17 91V.
Brug af snekæder skal ske i
overensstemmelse med gældende
nationale bestemmelser. I nogle lande
betragtes dæk, der er identificeret
ved bogstaverne M+S (Mud and
Snow), som vinterudstyr. Deres
anvendelse svarer derfor til anvendelsen
af snekæder.
Kæderne må kun monteres på
forhjulene (trækkende hjul).
Når kæderne er monteret, skal man
køre 10-30 meter og derpå
efterkontrollere kædernes spænding.
Brug af snekæder med ikke-original
dækstørrelse kan beskadige bilen.
Brug af dæk af anden størrelse eller
type (M+S, til sne, osv.) mellem forhjuls-
og baghjulsaksler kan påvirke bilens
styrbarhed med fare for, at man mister
kontrollen over bilen og risikerer uheld.Der kan ikke monteres snekæder på
reservehjulet (afhængigt af
versioner/markeder). Hvis et fordæk
punkterer, kan baghjulet i samme side
flyttes frem på forakslen, og
reservehjulet monteres på baghjulets
plads. På den måde har man to
normale forhjul hvorpå der kan
monteres snekæder.
180
TEKNISKE DATA

500L-versioner
Versioner Fælge Dæk VinterdækReservehjul(*)Fælg /
Dæk
0.9 TwinAir Turbo
Natural Power6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7J x 17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
0.9 TwinAir Turbo
105 hk6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.4 16V 95 hk6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.4 16V 120 hk6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.3 16V Multijet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) Afhængigt af versioner/markeder
181

Versioner Fælge Dæk VinterdækReservehjul(*)Fælg /
Dæk
1.6 16V Multijet6Jx15 H2 ET 39
195/65 R15 91H
(***)195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) Afhængigt af versioner/markeder
(***) Versioner 1.6 16V 105 hk Multijet
500L Cross-versioner
Versioner Fælge Dæk VinterdækReservehjul(*)Fælg /
Dæk
Alle versionerne6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) Afhængigt af versioner/markeder.
182
TEKNISKE DATA

500L WAGON-versioner
Versioner Fælge Dæk VinterdækReservehjul(*)Fælg /
Dæk
0.9 TwinAir Turbo
Natural Power6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7J x 17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
0.9 TwinAir Turbo
105 hk6Jx15 H2 ET 39
(**)195/65 R15 91H(**)195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.4 16V 95 hk6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7J x 17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.4 16V 120 hk6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.3 16V Multijet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) Afhængigt af versioner/markeder
(**) Versioner med 5 pladser
183

Versioner Fælge Dæk VinterdækReservehjul(*)Fælg /
Dæk
1.6 16V Multijet6Jx15 H2 ET 39
(***)195/65 R15 91H(***)195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) Afhængigt af versioner/markeder
(***) Kun versioner 1.6 16V 105 hk Multijet 5 pladser
184
TEKNISKE DATA

DÆKTRYK VED KOLDE DÆK (bar)
Læg 0,3 bar til de specificerede dæktryk, hvis dækkene er varme. Kontrollér trykket igen, når dækkene er kolde. For vinterdæk
skal trykket være 0,2 bar højere end angivet ovenfor for fabriksmonterede dæk.
500L-versioner
DækUden last og halvt lastet Med fuld last
Reservehjul(*)Fortil Bagpå Fortil Bagpå
195/65 R15 91H 2,2 2,0 2,5 2,5
4,2 195/65 R15 91H
(**)2,4 2,4 2,8 2,9
205/55 R16 91H 2,2 2,0 2,5 2,5
205/55 R16 91H
(****)2,4 2,0 2,5 2,5
205/55 R16 91H
(***)2,4 2,2 2,6 2,8
225/45 R17 91V 2,2 2,0 2,5 2,5
225/45 R17 91V
(****)2,4 2,0 2,5 2,5
225/45 R17 91V
(***)2,4 2,2 2,6 2,8
(*) Afhængigt af versioner/markeder
(**) Version 1.6 16V 105 hk Multijet
(****) Version 1.6 16V 120 hk Multijet
(***) Cross-versioner
185

Versioner 0.9 TwinAir Turbo Natural Power
DækUden last og halvt lastet Med fuld last
Reservehjul(*)Fortil Bagpå Fortil Bagpå
195/65 R15 91H 2,4 2,4 2,8 2,8
4,2 205/55 R16 91H 2,2 2,0 2,5 2,8
205/55 R16 91H GoodYear
(**)2,6(***)2,4(***)2,6(***)2,8(***)
205/55 R16 91H GoodYear(**)2,2(****)2,0(****)2,5(****)2,5(****)
225/45 R17 91V 2,2 2,0 2,5 2,8
(*) Afhængigt af versioner/markeder
(**) Afhængigt af versioner/markeder. Dæk, der er i stand til at sikre tilsvarende præstationer, kan bruges som alternativ.
(***) ECO
(****) ECO-forbruget er ikke garanteret med komforttryk
500L WAGON-versioner
DækUden last og halvt lastet Med fuld last
Reservehjul(*)Fortil Bagpå Fortil Bagpå
195/65 R15 91H 2,4 2,4 2,8 2,7
4,2 205/55 R16 91H 2,4 2,2
2,5 / 2,7
(**)2,5 / 2,7(**)
225/45 R17 91V 2,4 2,2
2,5 / 2,7(**)2,5 / 2,7(**)
(*) Afhængigt af versioner/markeder
(**) Versioner med 7 pladser
186
TEKNISKE DATA

BEMÆRK
167)Den højeste tilladte hastighed for vinterdæk med hastighedsindeks "Q" er 160 km/t, med hastighedsindeks "T" er den 190 km/t og med
hastighedsindeks "H" er den 210 km/t. Desuden skal færdselslovens hastighedsgrænser overholdes.
168)Ved brug af integrerede hjulkapsler, der er fastgjort (ved hjælp af fjeder) til metalfælgen og dæk, som ikke er oprindelige, eftersalg, og
udstyret med "Rim Protector" (fælgbeskyttelse), må der IKKE monteres hjulkapsler. Brug af dæk og hjulkapsler, der ikke passer, kan føre
til pludselig tab af dæktryk.
BEMÆRK
83)Kørsel med snekæder skal ske med moderat hastighed, ikke over 50 km/t. Undgå at køre over slaghuller, kantstene, fortov og lange
strækninger på vej uden sne, så bilen og vejen ikke ødelægges.
187

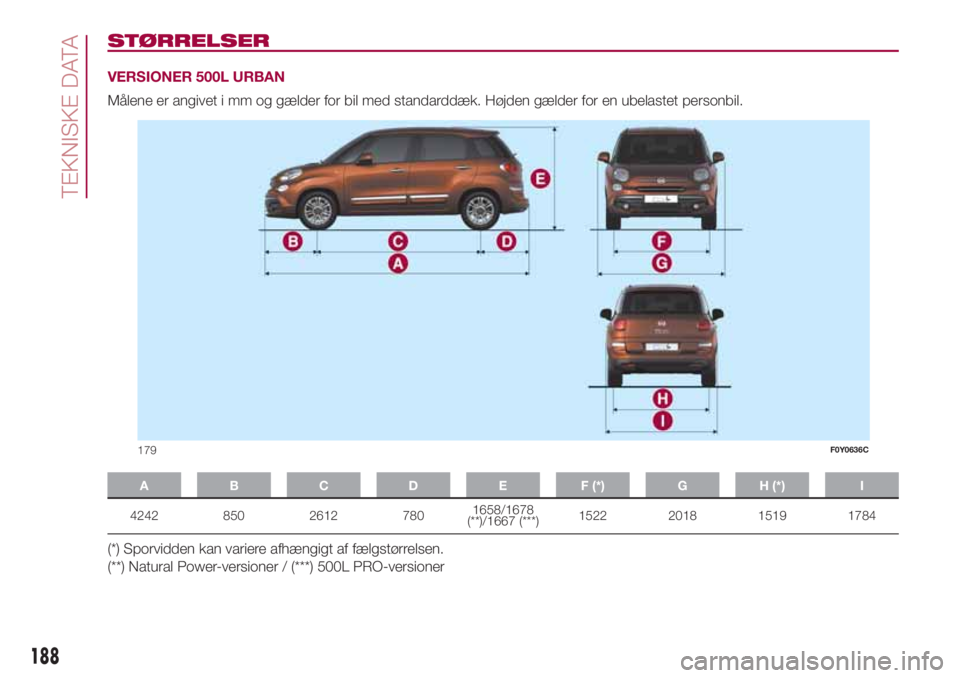

STØRRELSER
VERSIONER 500L URBAN
Målene er angivet i mm og gælder for bil med standarddæk. Højden gælder for en ubelastet personbil.
A B C D E F (*) G H (*) I
4242 850 2612 7801658/1678
(**)/1667 (***)1522 2018 1519 1784
(*) Sporvidden kan variere afhængigt af fælgstørrelsen.
(**) Natural Power-versioner / (***) 500L PRO-versioner
179F0Y0636C
188
