FIAT 500L 2018 Drift- och underhållshandbok (in Swedish)

Om det indikerade trycket är över 1,8
bar (26 psi), återställ trycket och fortsätt
köra försiktigt så snart som möjligt till
en verkstad i Fiats servicenätverk.
Om ett tryck under 1,8 bar (26 psi)
detekteras, ska du inte fortsätta att
köra, utan vända dig till Fiats
servicenätverk.
TRYCKÅTERSTÄLLNINGS
PROCEDUR
Gör så här:
stoppa bilen i säkerhetsläge, så som
beskrivs ovan, och dra åt handbromsen
ta ut den svarta pumpningsslangen
och skruva fast den ordentligt på
däckventilen. Följ anvisningarna som
anges ovan.
För att ställa in ett eventuellt övertryck i
däcket, tryck på luftutsläppsknappen
M bild 130.BYTE AV PATRONEN
Gör så här:
använd endast originalpatroner som
du köper från Fiats servicenätverk
tryck på frånkopplingsknappen för
att lyfta och ta bort patronen (se
beskrivningen ovan).
VARNING
130)OBSERVERA Överskrid inte
hastigheten 80 km/tim. Du ska inte
accelerera och bromsa plötsligt. Satsen
används för att göra en tillfällig reparation,
så däcket måste undersökas och
repareras av en specialist så snart som
möjligt. Innan du använder satsen, ska du
försäkra dig om att däcket inte är för
skadat och att fälgen är i gott skick. Om så
inte är fallet, använd det inte och ring
efter vägassistans. Ta inte bort främmande
föremål från däcket. Låt inte kompressorn
vara på i över 20 minuter i följd: fara för
överhettning.
131)Informationen som förutses enligt
gällande normer anges på etiketten som
sitter på Fix&Go-satsens patron. Läs noga
patronens etikett före användning och
undvik olämpligt bruk. Satsen får endast
användas av vuxna, inte av minderåriga.
VARNING
63)Tätningsvätskan är effektiv vid
temperatur mellan -40° C till +55° C.
Tätningsvätskan har en begränsad
hållbarhet. Man kan reparera däck som har
fått skador på slitbanan till en max.
diameter på 6 mm. Visa patronen och
etiketten för personalen som ska hantera
däcket som behandlats med
däckreparationssatsen.
VARNING
2)Släng inte flaskan eller tätningsvätskan
ute i naturen. Lämna dem istället in dem
för återvinning enligt gällande nationella
och lokala föreskrifter.
133F0Y0628C
129

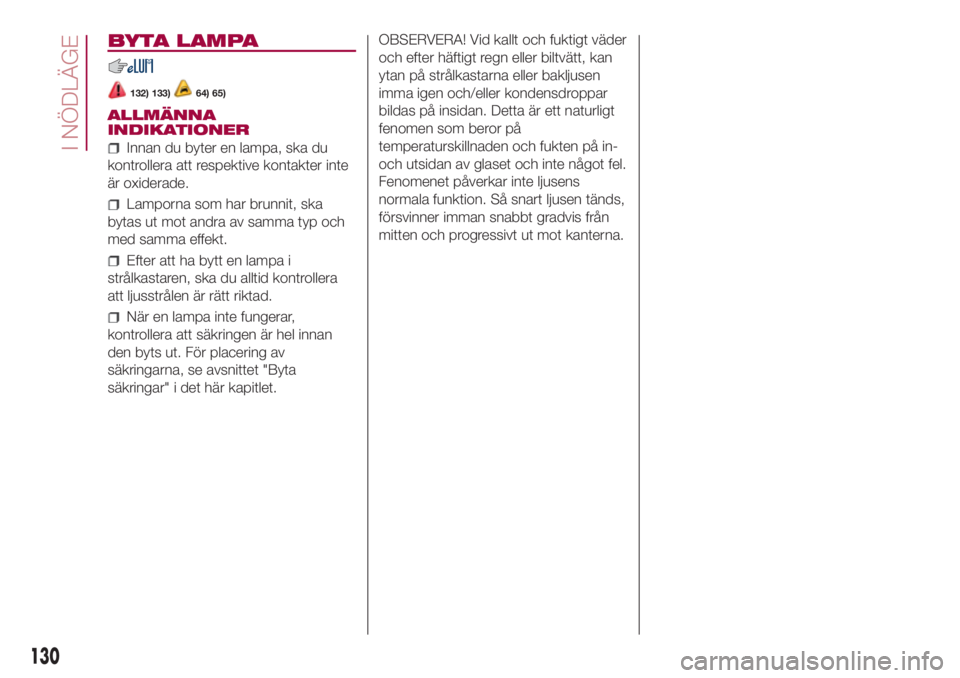

BYTA LAMPA
132) 133)64) 65)
ALLMÄNNA
INDIKATIONER
Innan du byter en lampa, ska du
kontrollera att respektive kontakter inte
är oxiderade.
Lamporna som har brunnit, ska
bytas ut mot andra av samma typ och
med samma effekt.
Efter att ha bytt en lampa i
strålkastaren, ska du alltid kontrollera
att ljusstrålen är rätt riktad.
När en lampa inte fungerar,
kontrollera att säkringen är hel innan
den byts ut. För placering av
säkringarna, se avsnittet "Byta
säkringar" i det här kapitlet.OBSERVERA! Vid kallt och fuktigt väder
och efter häftigt regn eller biltvätt, kan
ytan på strålkastarna eller bakljusen
imma igen och/eller kondensdroppar
bildas på insidan. Detta är ett naturligt
fenomen som beror på
temperaturskillnaden och fukten på in-
och utsidan av glaset och inte något fel.
Fenomenet påverkar inte ljusens
normala funktion. Så snart ljusen tänds,
försvinner imman snabbt gradvis från
mitten och progressivt ut mot kanterna.
130
I NÖDLÄGE

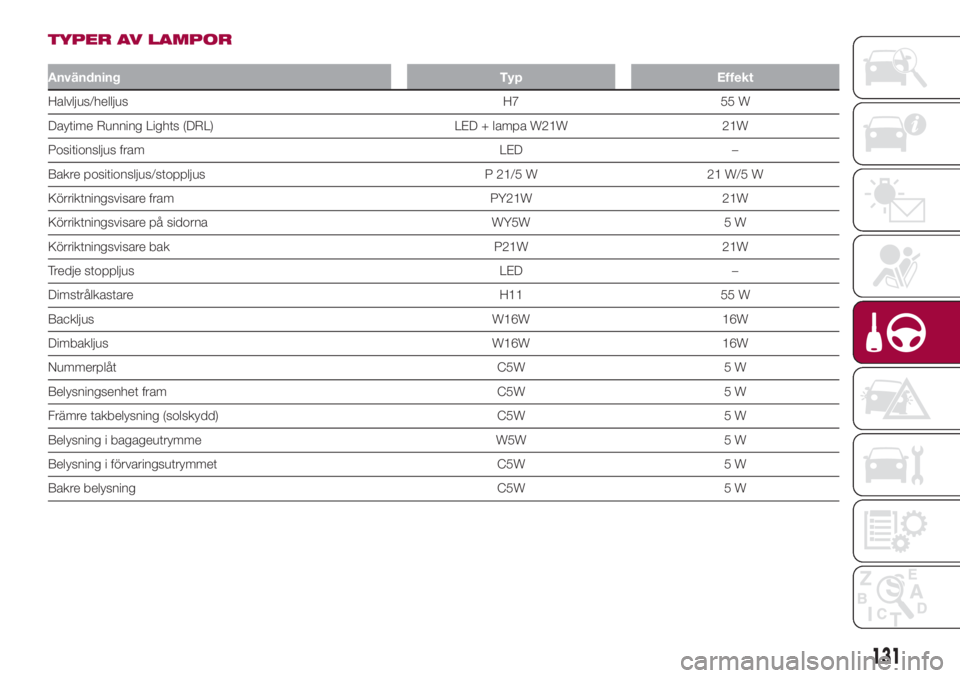

TYPER AV LAMPOR
Användning Typ Effekt
Halvljus/helljus H7 55 W
Daytime Running Lights (DRL) LED + lampa W21W 21W
Positionsljus fram LED –
Bakre positionsljus/stoppljus P 21/5 W 21 W/5 W
Körriktningsvisare fram PY21W 21W
Körriktningsvisare på sidorna WY5W 5 W
Körriktningsvisare bak P21W 21W
Tredje stoppljus LED –
Dimstrålkastare H11 55 W
Backljus W16W 16W
Dimbakljus W16W 16W
Nummerplåt C5W 5 W
Belysningsenhet fram C5W 5 W
Främre takbelysning (solskydd) C5W 5 W
Belysning i bagageutrymme W5W 5 W
Belysning i förvaringsutrymmet C5W 5 W
Bakre belysning C5W 5 W
131

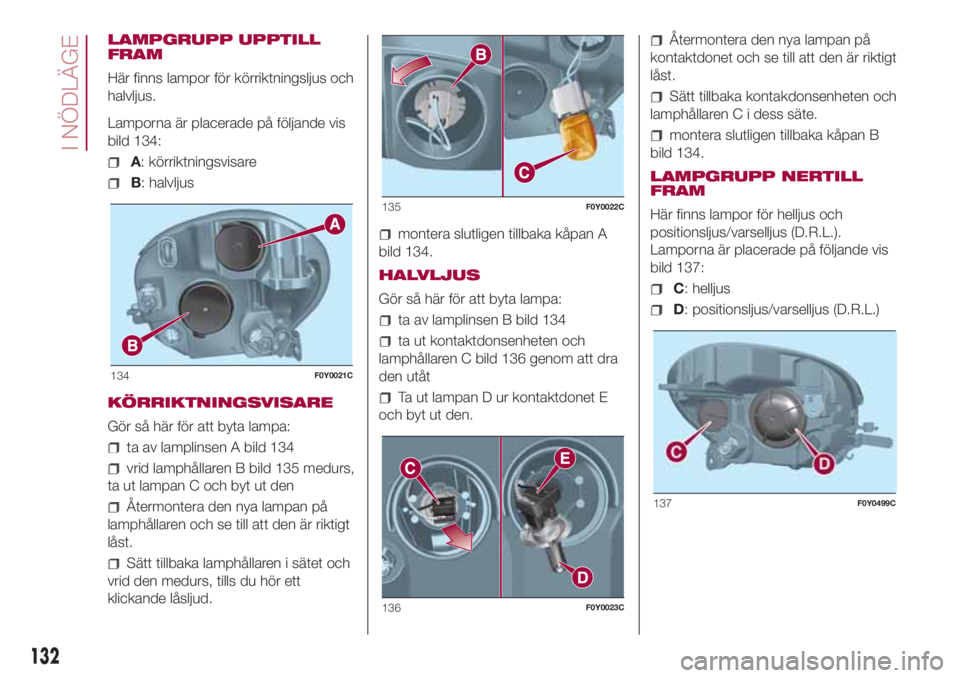

LAMPGRUPP UPPTILL
FRAM
Här finns lampor för körriktningsljus och
halvljus.
Lamporna är placerade på följande vis
bild 134:
A: körriktningsvisare
B: halvljus
KÖRRIKTNINGSVISARE
Gör så här för att byta lampa:
ta av lamplinsen A bild 134
vrid lamphållaren B bild 135 medurs,
ta ut lampan C och byt ut den
Återmontera den nya lampan på
lamphållaren och se till att den är riktigt
låst.
Sätt tillbaka lamphållaren i sätet och
vrid den medurs, tills du hör ett
klickande låsljud.
montera slutligen tillbaka kåpan A
bild 134.
HALVLJUS
Gör så här för att byta lampa:
ta av lamplinsen B bild 134
ta ut kontaktdonsenheten och
lamphållaren C bild 136 genom att dra
den utåt
Ta ut lampan D ur kontaktdonet E
och byt ut den.
Återmontera den nya lampan på
kontaktdonet och se till att den är riktigt
låst.
Sätt tillbaka kontakdonsenheten och
lamphållaren C i dess säte.
montera slutligen tillbaka kåpan B
bild 134.
LAMPGRUPP NERTILL
FRAM
Här finns lampor för helljus och
positionsljus/varselljus (D.R.L.).
Lamporna är placerade på följande vis
bild 137:
C: helljus
D: positionsljus/varselljus (D.R.L.)
134F0Y0021C
135F0Y0022C
136F0Y0023C
137F0Y0499C
132
I NÖDLÄGE

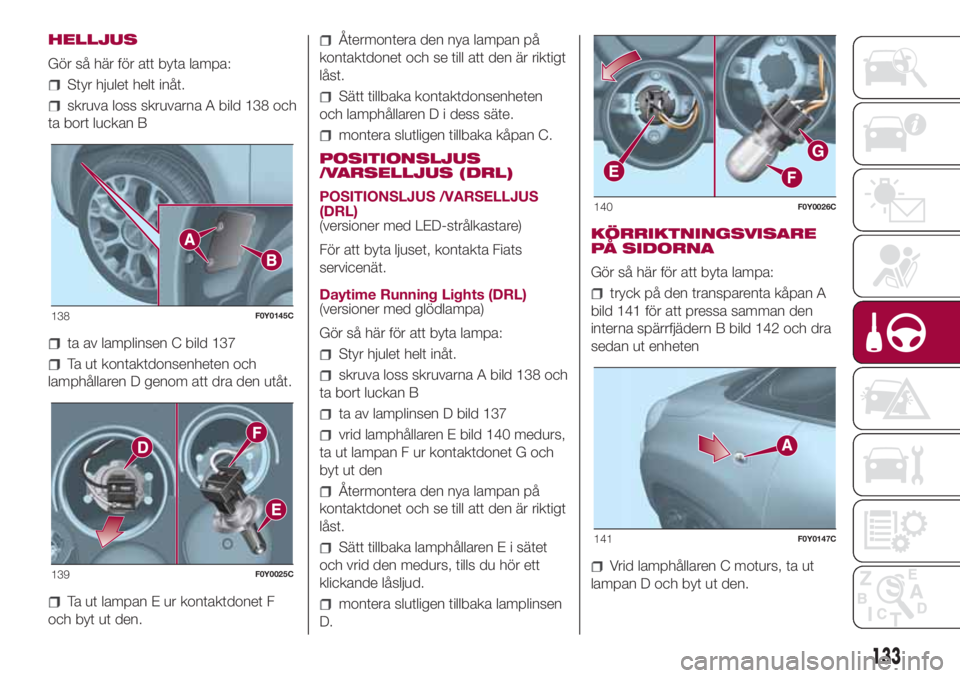

HELLJUS
Gör så här för att byta lampa:
Styr hjulet helt inåt.
skruva loss skruvarna A bild 138 och
ta bort luckan B
ta av lamplinsen C bild 137
Ta ut kontaktdonsenheten och
lamphållaren D genom att dra den utåt.
Ta ut lampan E ur kontaktdonet F
och byt ut den.
Återmontera den nya lampan på
kontaktdonet och se till att den är riktigt
låst.
Sätt tillbaka kontaktdonsenheten
och lamphållaren D i dess säte.
montera slutligen tillbaka kåpan C.
POSITIONSLJUS
/VARSELLJUS (DRL)
POSITIONSLJUS /VARSELLJUS
(DRL)
(versioner med LED-strålkastare)
För att byta ljuset, kontakta Fiats
servicenät.
Daytime Running Lights (DRL)
(versioner med glödlampa)
Gör så här för att byta lampa:
Styr hjulet helt inåt.
skruva loss skruvarna A bild 138 och
ta bort luckan B
ta av lamplinsen D bild 137
vrid lamphållaren E bild 140 medurs,
ta ut lampan F ur kontaktdonet G och
byt ut den
Återmontera den nya lampan på
kontaktdonet och se till att den är riktigt
låst.
Sätt tillbaka lamphållaren E i sätet
och vrid den medurs, tills du hör ett
klickande låsljud.
montera slutligen tillbaka lamplinsen
D.KÖRRIKTNINGSVISARE
PÃ… SIDORNA
Gör så här för att byta lampa:
tryck på den transparenta kåpan A
bild 141 för att pressa samman den
interna spärrfjädern B bild 142 och dra
sedan ut enheten
Vrid lamphållaren C moturs, ta ut
lampan D och byt ut den.
138F0Y0145C
139F0Y0025C
140F0Y0026C
141F0Y0147C
133

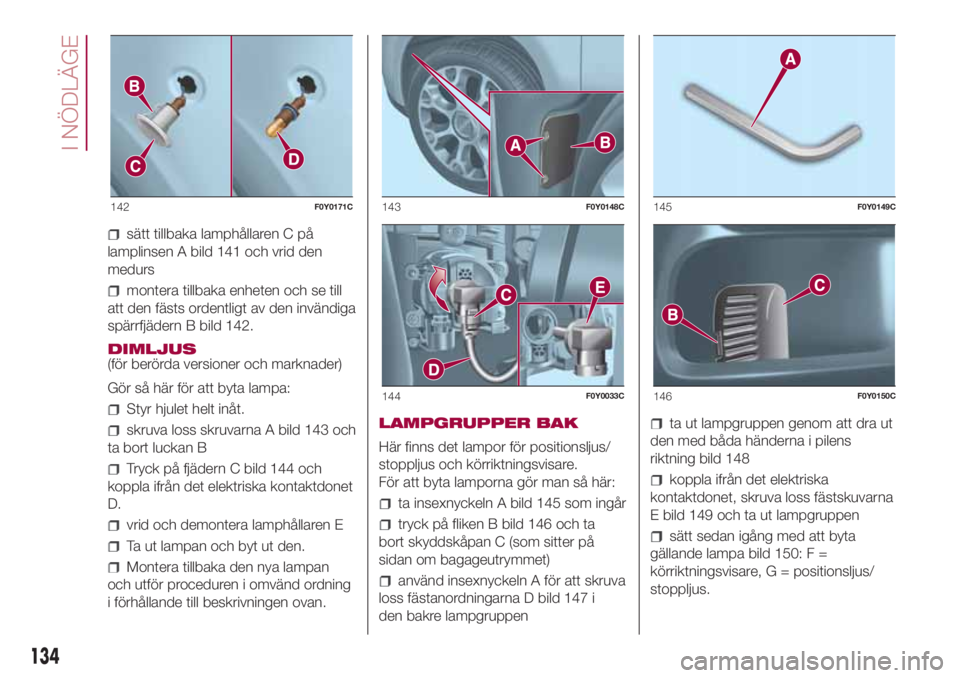

sätt tillbaka lamphållaren C på
lamplinsen A bild 141 och vrid den
medurs
montera tillbaka enheten och se till
att den fästs ordentligt av den invändiga
spärrfjädern B bild 142.
DIMLJUS
(för berörda versioner och marknader)
Gör så här för att byta lampa:
Styr hjulet helt inåt.
skruva loss skruvarna A bild 143 och
ta bort luckan B
Tryck på fjädern C bild 144 och
koppla ifrån det elektriska kontaktdonet
D.
vrid och demontera lamphållaren E
Ta ut lampan och byt ut den.
Montera tillbaka den nya lampan
och utför proceduren i omvänd ordning
i förhållande till beskrivningen ovan.LAMPGRUPPER BAK
Här finns det lampor för positionsljus/
stoppljus och körriktningsvisare.
För att byta lamporna gör man så här:
ta insexnyckeln A bild 145 som ingår
tryck på fliken B bild 146 och ta
bort skyddskåpan C (som sitter på
sidan om bagageutrymmet)
använd insexnyckeln A för att skruva
loss fästanordningarna D bild 147 i
den bakre lampgruppen
ta ut lampgruppen genom att dra ut
den med båda händerna i pilens
riktning bild 148
koppla ifrån det elektriska
kontaktdonet, skruva loss fästskuvarna
E bild 149 och ta ut lampgruppen
sätt sedan igång med att byta
gällande lampa bild 150: F =
körriktningsvisare, G = positionsljus/
stoppljus.
142F0Y0171C143F0Y0148C
144F0Y0033C
145F0Y0149C
146F0Y0150C
134
I NÖDLÄGE

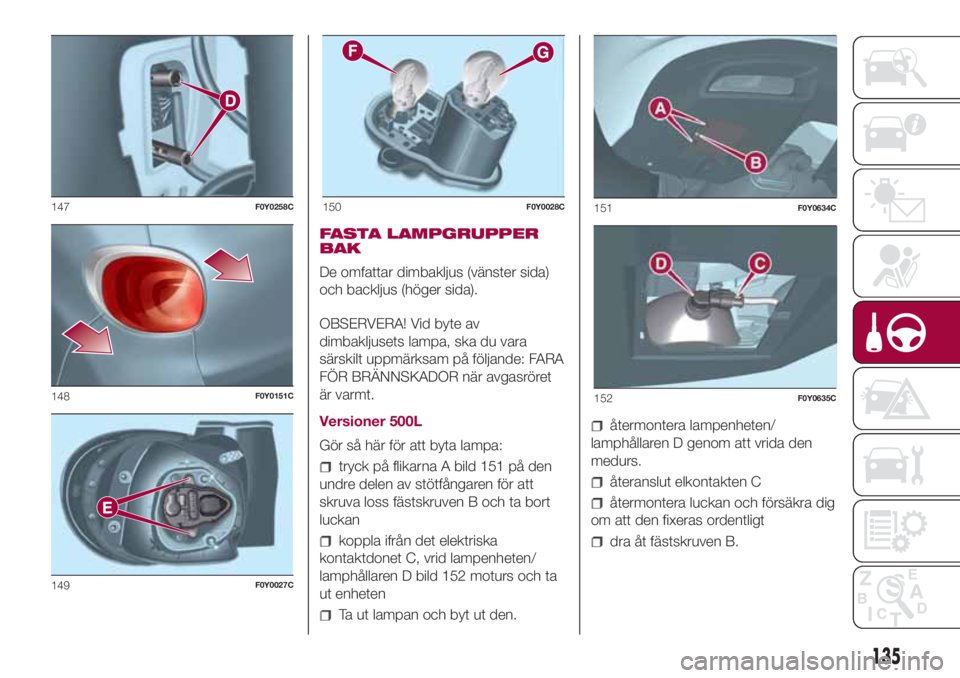

FASTA LAMPGRUPPER
BAK
De omfattar dimbakljus (vänster sida)
och backljus (höger sida).
OBSERVERA! Vid byte av
dimbakljusets lampa, ska du vara
särskilt uppmärksam på följande: FARA
FÖR BRÄNNSKADOR när avgasröret
är varmt.
Versioner 500L
Gör så här för att byta lampa:
tryck på flikarna A bild 151 på den
undre delen av stötfångaren för att
skruva loss fästskruven B och ta bort
luckan
koppla ifrån det elektriska
kontaktdonet C, vrid lampenheten/
lamphållaren D bild 152 moturs och ta
ut enheten
Ta ut lampan och byt ut den.
Ã¥termontera lampenheten/
lamphållaren D genom att vrida den
medurs.
Ã¥teranslut elkontakten C
återmontera luckan och försäkra dig
om att den fixeras ordentligt
dra åt fästskruven B.
147F0Y0258C
148F0Y0151C
149F0Y0027C
150F0Y0028C151F0Y0634C
152F0Y0635C
135

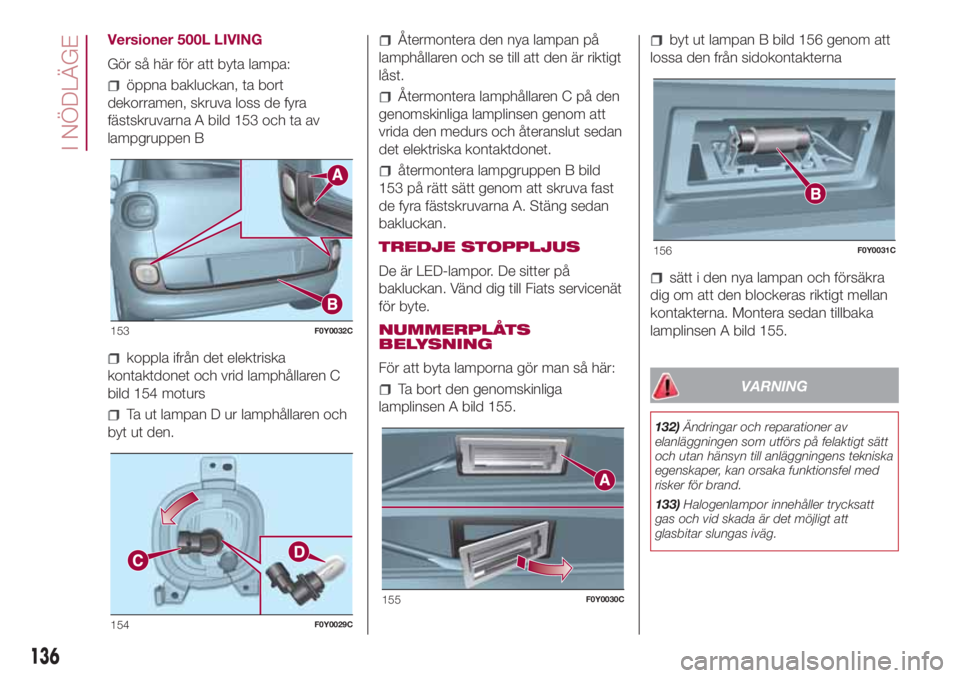

Versioner 500L LIVING
Gör så här för att byta lampa:
öppna bakluckan, ta bort
dekorramen, skruva loss de fyra
fästskruvarna A bild 153 och ta av
lampgruppen B
koppla ifrån det elektriska
kontaktdonet och vrid lamphållaren C
bild 154 moturs
Ta ut lampan D ur lamphållaren och
byt ut den.
Återmontera den nya lampan på
lamphållaren och se till att den är riktigt
låst.
Återmontera lamphållaren C på den
genomskinliga lamplinsen genom att
vrida den medurs och återanslut sedan
det elektriska kontaktdonet.
Ã¥termontera lampgruppen B bild
153 på rätt sätt genom att skruva fast
de fyra fästskruvarna A. Stäng sedan
bakluckan.
TREDJE STOPPLJUS
De är LED-lampor. De sitter på
bakluckan. Vänd dig till Fiats servicenät
för byte.
NUMMERPLÃ…TS
BELYSNING
För att byta lamporna gör man så här:
Ta bort den genomskinliga
lamplinsen A bild 155.
byt ut lampan B bild 156 genom att
lossa den från sidokontakterna
sätt i den nya lampan och försäkra
dig om att den blockeras riktigt mellan
kontakterna. Montera sedan tillbaka
lamplinsen A bild 155.
VARNING
132)Ändringar och reparationer av
elanläggningen som utförs på felaktigt sätt
och utan hänsyn till anläggningens tekniska
egenskaper, kan orsaka funktionsfel med
risker för brand.
133)Halogenlampor innehåller trycksatt
gas och vid skada är det möjligt att
glasbitar slungas iväg.
153F0Y0032C
154F0Y0029C
155F0Y0030C
156F0Y0031C
136
I NÖDLÄGE

VARNING
64)Vid hantering av halogenlampor ska du
endast vidröra metalldelen. Om den
genomskinliga glödlampan kommer i
kontakt med fingrarna, kan detta påverka
ljusstyrkan och lampans hållbarhet. Vid
en oavsiktlig kontakt, gnid glödlampskolven
med en trasa som har fuktats med alkohol
och låt den torka.
65)Vi rekommenderar att du byter ut
lampan hos Fiats servicenät. En rätt
funktion och inriktning av de utvändiga
ljusen är väsentliga krav för en säker
körning och för att undvika påföljder som
förutses av lagen.

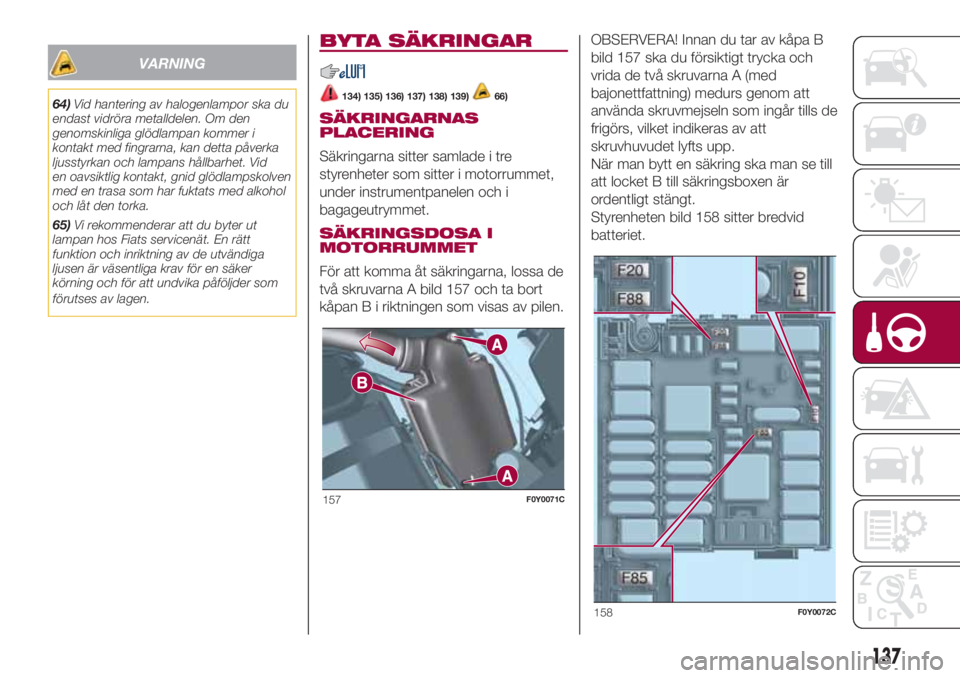

BYTA SÄKRINGAR
134) 135) 136) 137) 138) 139)66)
SÄKRINGARNAS
PLACERING
Säkringarna sitter samlade i tre
styrenheter som sitter i motorrummet,
under instrumentpanelen och i
bagageutrymmet.
SÄKRINGSDOSA I
MOTORRUMMET
För att komma åt säkringarna, lossa de
två skruvarna A bild 157 och ta bort
kåpan B i riktningen som visas av pilen.OBSERVERA! Innan du tar av kåpa B
bild 157 ska du försiktigt trycka och
vrida de två skruvarna A (med
bajonettfattning) medurs genom att
använda skruvmejseln som ingår tills de
frigörs, vilket indikeras av att
skruvhuvudet lyfts upp.
När man bytt en säkring ska man se till
att locket B till säkringsboxen är
ordentligt stängt.
Styrenheten bild 158 sitter bredvid
batteriet.
157F0Y0071C
158F0Y0072C
137

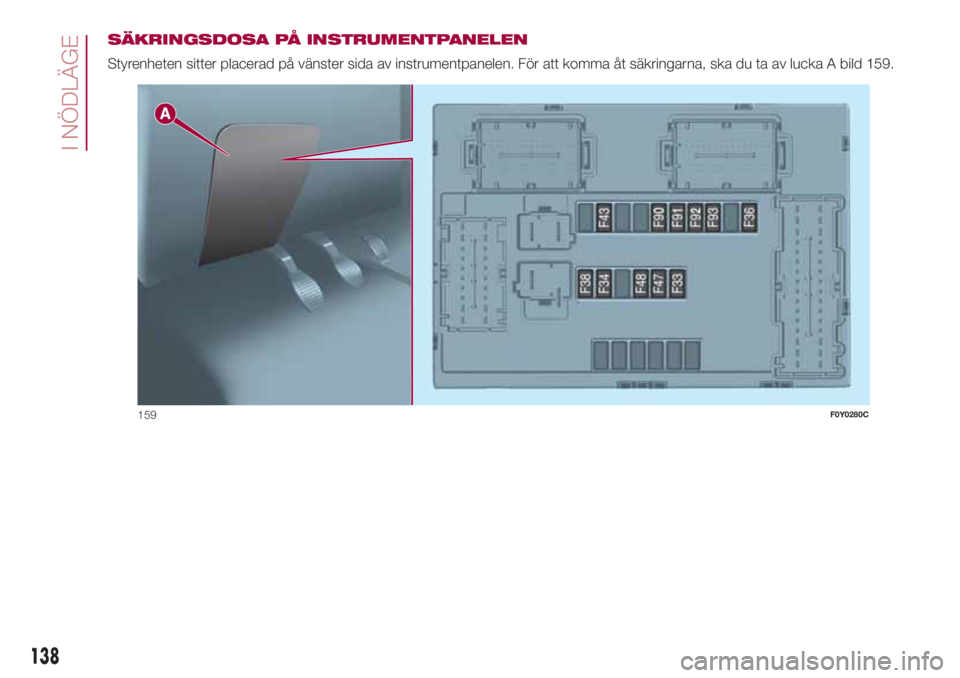

SÄKRINGSDOSA PÅ INSTRUMENTPANELEN
Styrenheten sitter placerad på vänster sida av instrumentpanelen. För att komma åt säkringarna, ska du ta av lucka A bild 159.
159F0Y0280C
138
I NÖDLÄGE
