FIAT 500L 2018 Drift- och underhållshandbok (in Swedish)

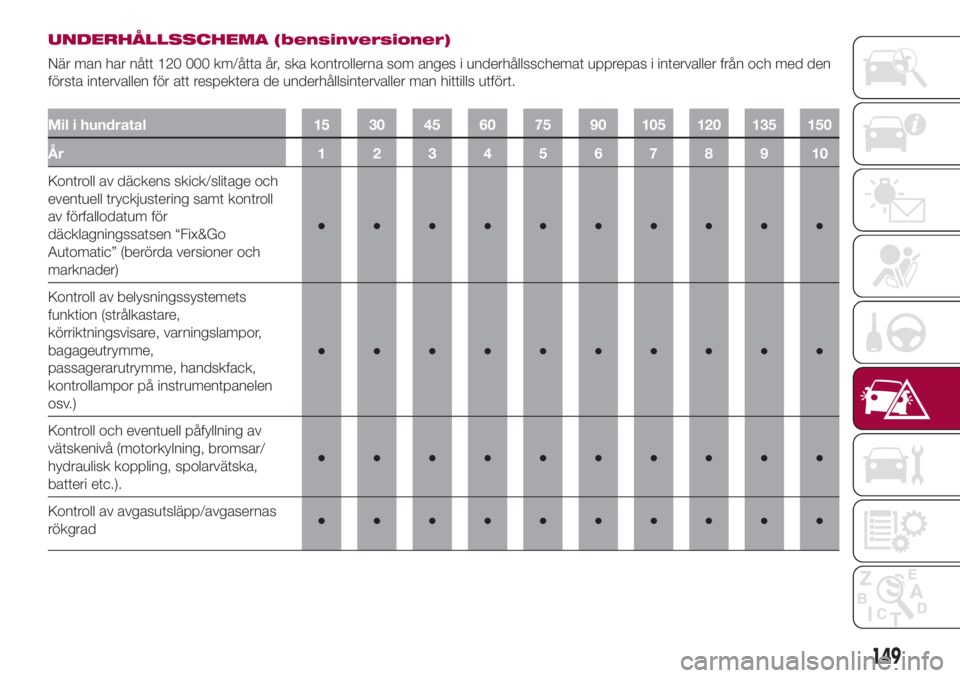

UNDERHÅLLSSCHEMA (bensinversioner)
När man har nått 120 000 km/åtta år, ska kontrollerna som anges i underhållsschemat upprepas i intervaller från och med den
första intervallen för att respektera de underhållsintervaller man hittills utfört.
Mil i hundratal 15 30 45 60 75 90 105 120 135 150
År 12345678910
Kontroll av däckens skick/slitage och
eventuell tryckjustering samt kontroll
av förfallodatum för
däcklagningssatsen “Fix&Go
Automatic” (berörda versioner och
marknader)●●●●●●●●●●
Kontroll av belysningssystemets
funktion (strålkastare,
körriktningsvisare, varningslampor,
bagageutrymme,
passagerarutrymme, handskfack,
kontrollampor på instrumentpanelen
osv.)●●●●●●●●●●
Kontroll och eventuell påfyllning av
vätskenivå (motorkylning, bromsar/
hydraulisk koppling, spolarvätska,
batteri etc.).●●●●●●●●●●
Kontroll av avgasutsläpp/avgasernas
rökgrad●●●●●●●●●●
149

Mil i hundratal 15 30 45 60 75 90 105 120 135 150
År 12345678910
Kontroll av bränslesystemets och
motorkontrollens funktion,
avgasutsläppen och, på berörda
versioner och marknader, motoroljans
försämring med hjälp av
diagnosuttaget●●●●●●●●●●
Visuell kontroll av skick och helhet:
karosseriets utsida, skyddet under
karossen, de stela och böjbara
ledningarna (avgaser, bränsletillförsel,
bromsar) och gummidelarna
(damasker, rörmuffar, bussningar osv.)●●●●●
Kontroll av placering/slitage på
vindrutetorkarbladen och
bakrutetorkarbladen●●●●●
Kontroll av spolar- och
torkarsystemets funktion och
eventuell justering av vindrutespolarna●●●●●
Kontroll att huvens och bakluckans
låsanordningar är rena samt rengöring
och smörjning av mekanik●●●●●
Kontroll och eventuell justering av
handbromsens rörelse●●●●●
150
UNDERHÅLL OCH SKÖTSEL

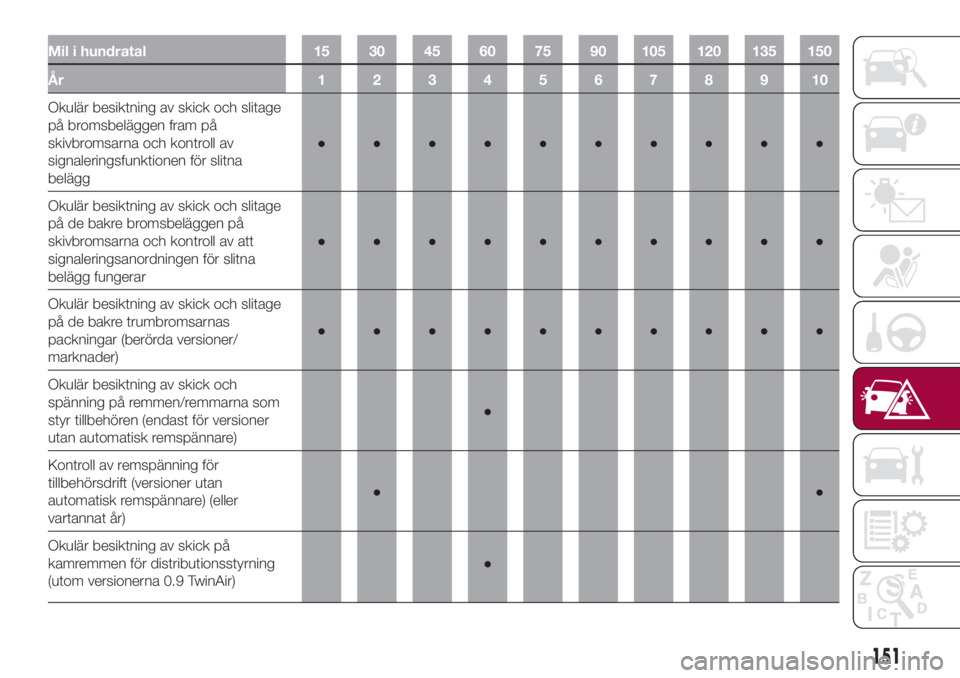

Mil i hundratal 15 30 45 60 75 90 105 120 135 150
År 12345678910
Okulär besiktning av skick och slitage
på bromsbeläggen fram på
skivbromsarna och kontroll av
signaleringsfunktionen för slitna
belägg●●●●●●●●●●
Okulär besiktning av skick och slitage
på de bakre bromsbeläggen på
skivbromsarna och kontroll av att
signaleringsanordningen för slitna
belägg fungerar●●●●●●●●●●
Okulär besiktning av skick och slitage
på de bakre trumbromsarnas
packningar (berörda versioner/
marknader)●●●●●●●●●●
Okulär besiktning av skick och
spänning på remmen/remmarna som
styr tillbehören (endast för versioner
utan automatisk remspännare)●
Kontroll av remspänning för
tillbehörsdrift (versioner utan
automatisk remspännare) (eller
vartannat år)●●
Okulär besiktning av skick på
kamremmen för distributionsstyrning
(utom versionerna 0.9 TwinAir)●
151

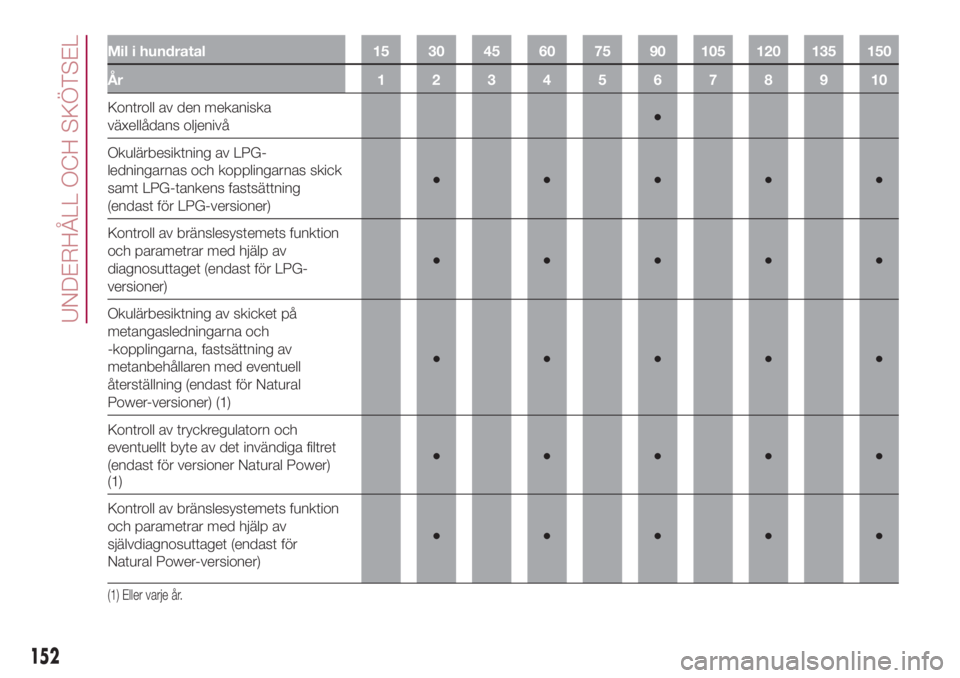

Mil i hundratal 15 30 45 60 75 90 105 120 135 150
År 12345678910
Kontroll av den mekaniska
växellådans oljenivå●
Okulärbesiktning av LPG-
ledningarnas och kopplingarnas skick
samt LPG-tankens fastsättning
(endast för LPG-versioner)●●●●●
Kontroll av bränslesystemets funktion
och parametrar med hjälp av
diagnosuttaget (endast för LPG-
versioner)●●●●●
Okulärbesiktning av skicket på
metangasledningarna och
-kopplingarna, fastsättning av
metanbehållaren med eventuell
återställning (endast för Natural
Power-versioner) (1)●●●●●
Kontroll av tryckregulatorn och
eventuellt byte av det invändiga filtret
(endast för versioner Natural Power)
(1)●●●●●
Kontroll av bränslesystemets funktion
och parametrar med hjälp av
självdiagnosuttaget (endast för
Natural Power-versioner)●●●●●
(1) Eller varje år.
152
UNDERHÅLL OCH SKÖTSEL

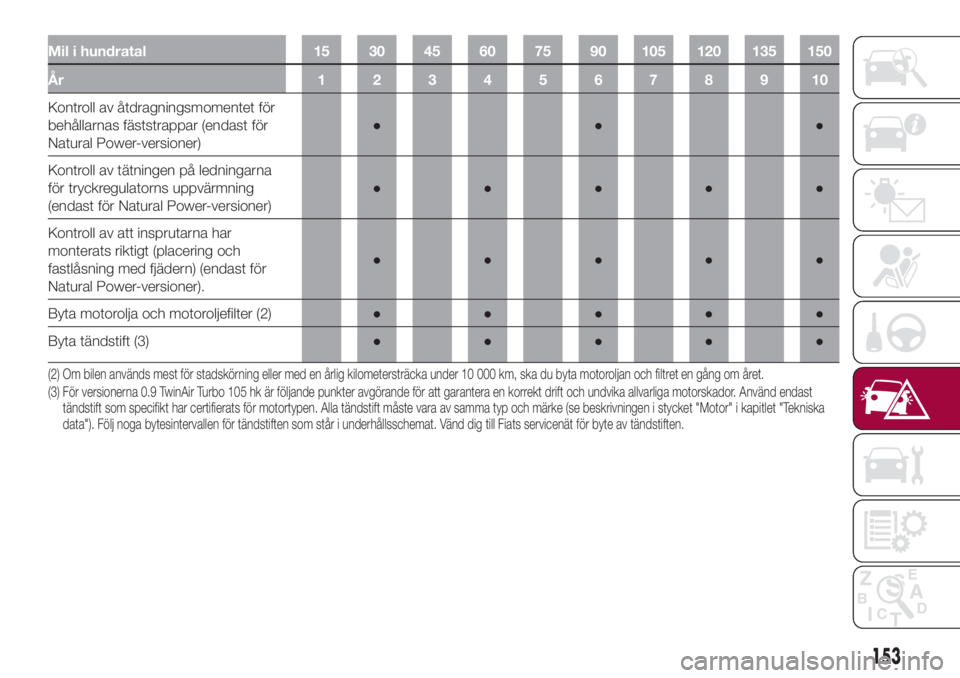

Mil i hundratal 15 30 45 60 75 90 105 120 135 150
År 12345678910
Kontroll av åtdragningsmomentet för
behållarnas fäststrappar (endast för
Natural Power-versioner)●●●
Kontroll av tätningen på ledningarna
för tryckregulatorns uppvärmning
(endast för Natural Power-versioner)●●●●●
Kontroll av att insprutarna har
monterats riktigt (placering och
fastlåsning med fjädern) (endast för
Natural Power-versioner).●●●●●
Byta motorolja och motoroljefilter (2)●●●●●
Byta tändstift (3)●●●●●
(2) Om bilen används mest för stadskörning eller med en årlig kilometersträcka under 10 000 km, ska du byta motoroljan och filtret en gång om året.
(3) För versionerna 0.9 TwinAir Turbo 105 hk är följande punkter avgörande för att garantera en korrekt drift och undvika allvarliga motorskador. Använd endast
tändstift som specifikt har certifierats för motortypen. Alla tändstift måste vara av samma typ och märke (se beskrivningen i stycket "Motor" i kapitlet "Tekniska
data"). Följ noga bytesintervallen för tändstiften som står i underhållsschemat. Vänd dig till Fiats servicenät för byte av tändstiften.
153

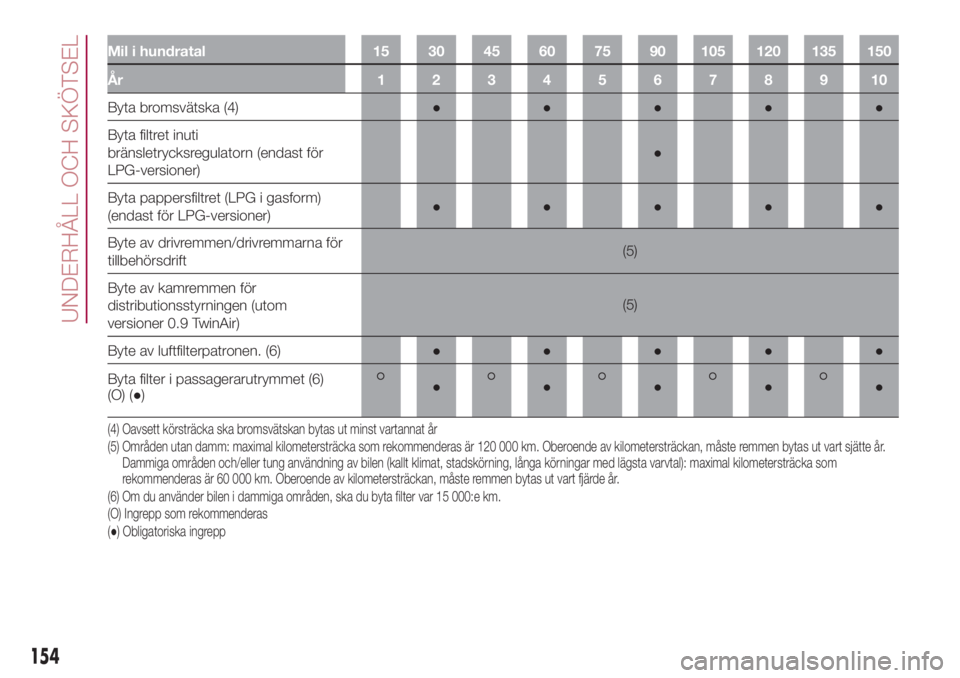

Mil i hundratal 15 30 45 60 75 90 105 120 135 150
År 12345678910
Byta bromsvätska (4)●●●●●
Byta filtret inuti
bränsletrycksregulatorn (endast för
LPG-versioner)●
Byta pappersfiltret (LPG i gasform)
(endast för LPG-versioner)●●●●●
Byte av drivremmen/drivremmarna för
tillbehörsdrift(5)
Byte av kamremmen för
distributionsstyrningen (utom
versioner 0.9 TwinAir)(5)
Byte av luftfilterpatronen. (6)●●●●●
Byta filter i passagerarutrymmet (6)
(O) (●)
●●●●●
(4) Oavsett körsträcka ska bromsvätskan bytas ut minst vartannat år
(5) Områden utan damm: maximal kilometersträcka som rekommenderas är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år.
Dammiga områden och/eller tung användning av bilen (kallt klimat, stadskörning, långa körningar med lägsta varvtal): maximal kilometersträcka som
rekommenderas är 60 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart fjärde år.
(6) Om du använder bilen i dammiga områden, ska du byta filter var 15 000:e km.
(O) Ingrepp som rekommenderas
(●) Obligatoriska ingrepp
154
UNDERHÅLL OCH SKÖTSEL

UNDERHÅLLSSCHEMA (dieselversioner)
När man har nått 120 000 km/sex år, ska kontrollerna som anges i underhållsschemat upprepas i intervaller från och med den
första intervallen för att respektera de underhållsintervaller man hittills utfört.
Mil i hundratal 20 40 60 80 100 120 140 160 180 200
År 12345678910
Kontroll av däckens skick/slitage och
eventuell tryckjustering samt kontroll
av förfallodatum för
däcklagningssatsen “Fix&Go
Automatic” (berörda versioner och
marknader)●●●●●●●●●●
Kontroll av belysningssystemets
funktion (strålkastare,
körriktningsvisare, varningslampor,
bagageutrymme,
passagerarutrymme, handskfack,
kontrollampor på instrumentpanelen
osv.)●●●●●●●●●●
Kontroll och eventuell påfyllning av
vätskenivå (motorkylning, bromsar/
hydraulisk koppling, spolarvätska,
batteri etc.).●●●●●●●●●●
Kontroll av avgasutsläpp/avgasernas
rökgrad●●●●●●●●●●
155

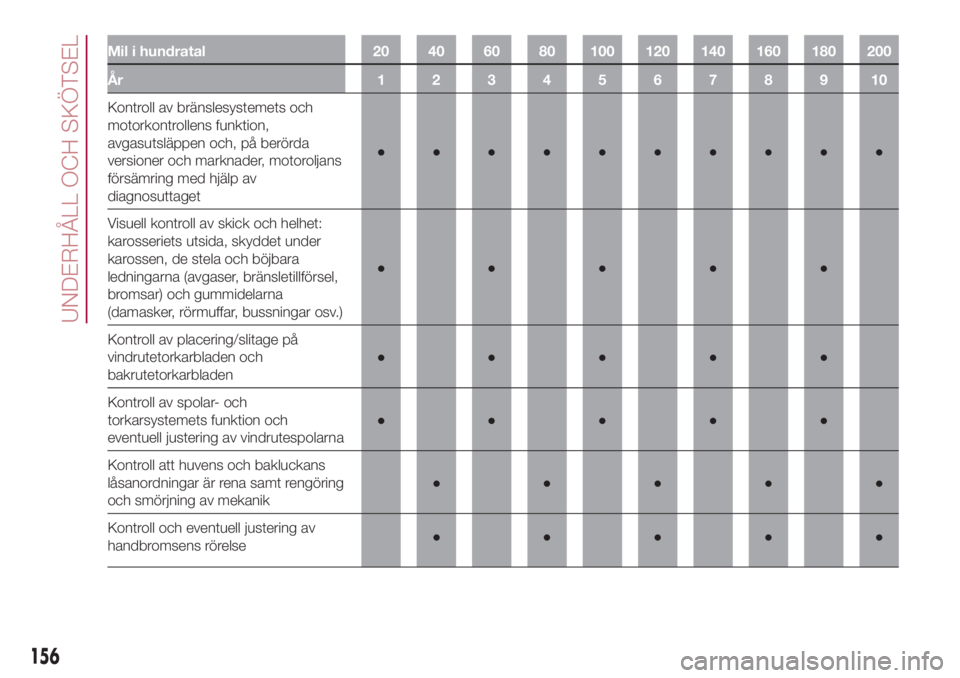

Mil i hundratal 20 40 60 80 100 120 140 160 180 200
År 12345678910
Kontroll av bränslesystemets och
motorkontrollens funktion,
avgasutsläppen och, på berörda
versioner och marknader, motoroljans
försämring med hjälp av
diagnosuttaget●●●●●●●●●●
Visuell kontroll av skick och helhet:
karosseriets utsida, skyddet under
karossen, de stela och böjbara
ledningarna (avgaser, bränsletillförsel,
bromsar) och gummidelarna
(damasker, rörmuffar, bussningar osv.)●●●●●
Kontroll av placering/slitage på
vindrutetorkarbladen och
bakrutetorkarbladen●●●●●
Kontroll av spolar- och
torkarsystemets funktion och
eventuell justering av vindrutespolarna●●●●●
Kontroll att huvens och bakluckans
låsanordningar är rena samt rengöring
och smörjning av mekanik●●●●●
Kontroll och eventuell justering av
handbromsens rörelse●●●●●
156
UNDERHÅLL OCH SKÖTSEL

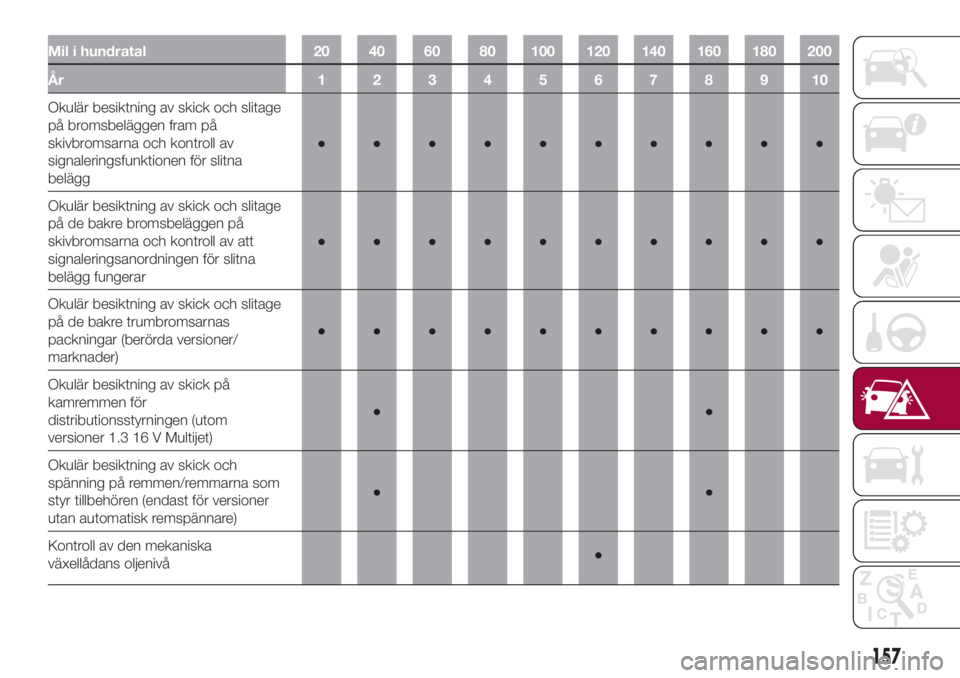

Mil i hundratal 20 40 60 80 100 120 140 160 180 200
År 12345678910
Okulär besiktning av skick och slitage
på bromsbeläggen fram på
skivbromsarna och kontroll av
signaleringsfunktionen för slitna
belägg●●●●●●●●●●
Okulär besiktning av skick och slitage
på de bakre bromsbeläggen på
skivbromsarna och kontroll av att
signaleringsanordningen för slitna
belägg fungerar●●●●●●●●●●
Okulär besiktning av skick och slitage
på de bakre trumbromsarnas
packningar (berörda versioner/
marknader)●●●●●●●●●●
Okulär besiktning av skick på
kamremmen för
distributionsstyrningen (utom
versioner 1.3 16 V Multijet)●●
Okulär besiktning av skick och
spänning på remmen/remmarna som
styr tillbehören (endast för versioner
utan automatisk remspännare)●●
Kontroll av den mekaniska
växellådans oljenivå●
157

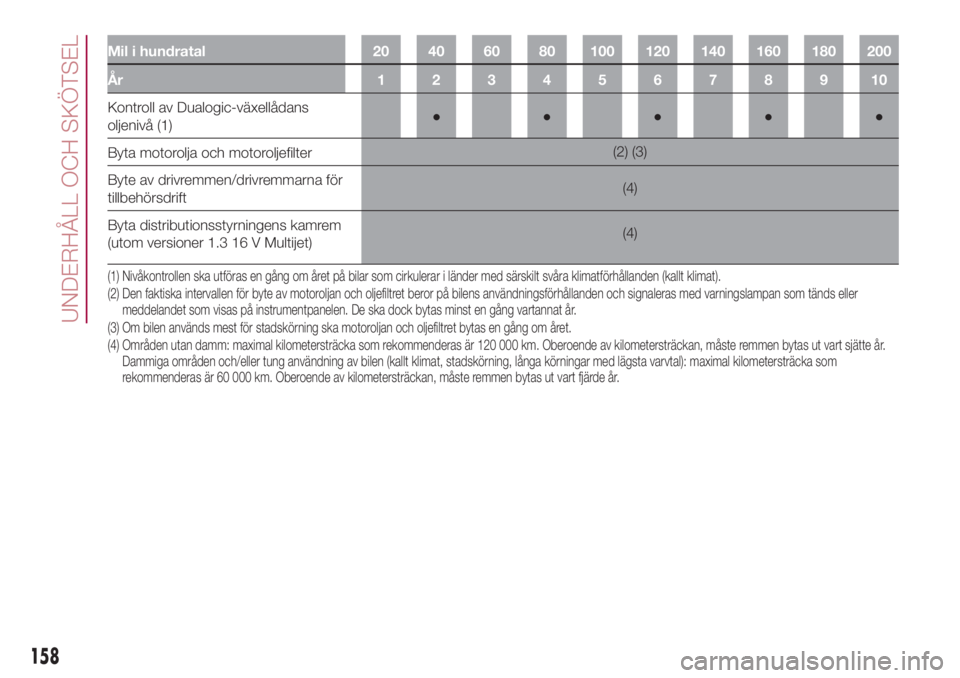

Mil i hundratal 20 40 60 80 100 120 140 160 180 200
År 12345678910
Kontroll av Dualogic-växellådans
oljenivå (1)●●●●●
Byta motorolja och motoroljefilter(2) (3)
Byte av drivremmen/drivremmarna för
tillbehörsdrift(4)
Byta distributionsstyrningens kamrem
(utom versioner 1.3 16 V Multijet)(4)
(1) Nivåkontrollen ska utföras en gång om året på bilar som cirkulerar i länder med särskilt svåra klimatförhållanden (kallt klimat).
(2) Den faktiska intervallen för byte av motoroljan och oljefiltret beror på bilens användningsförhållanden och signaleras med varningslampan somtänds eller
meddelandet som visas på instrumentpanelen. De ska dock bytas minst en gång vartannat år.
(3) Om bilen används mest för stadskörning ska motoroljan och oljefiltret bytas en gång om året.
(4) Områden utan damm: maximal kilometersträcka som rekommenderas är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år.
Dammiga områden och/eller tung användning av bilen (kallt klimat, stadskörning, långa körningar med lägsta varvtal): maximal kilometersträcka som
rekommenderas är 60 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart fjärde år.
158
