FIAT 500L 2018 Drift- och underhållshandbok (in Swedish)

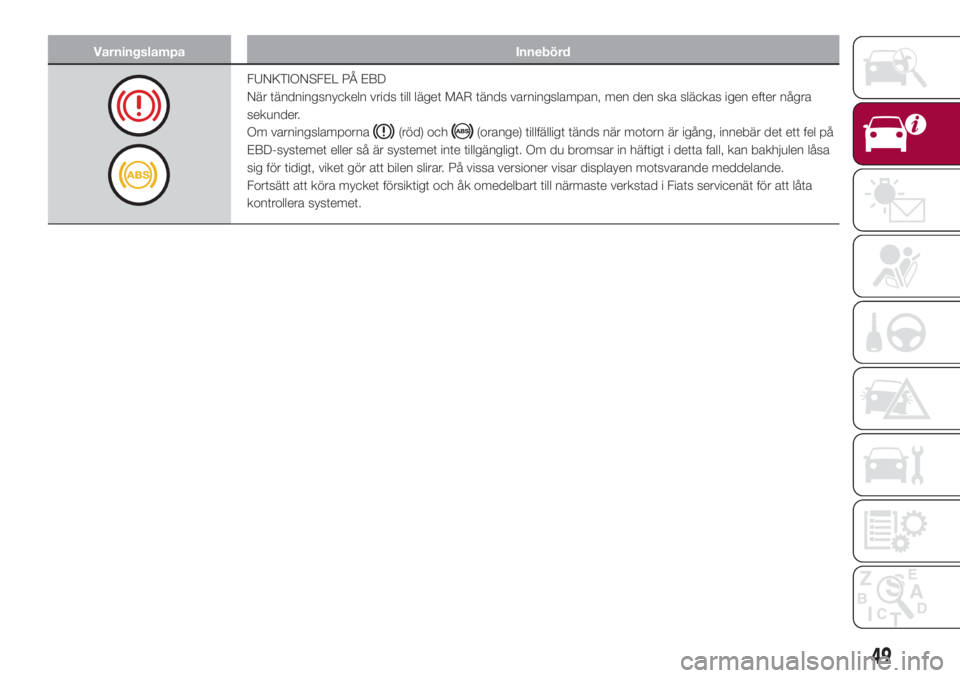

Varningslampa Innebörd
FUNKTIONSFEL PÅ EBD
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några
sekunder.
Om varningslamporna
(röd) och(orange) tillfälligt tänds när motorn är igång, innebär det ett fel på
EBD-systemet eller så är systemet inte tillgängligt. Om du bromsar in häftigt i detta fall, kan bakhjulen låsa
sig för tidigt, viket gör att bilen slirar. På vissa versioner visar displayen motsvarande meddelande.
Fortsätt att köra mycket försiktigt och åk omedelbart till närmaste verkstad i Fiats servicenät för att låta
kontrollera systemet.
49

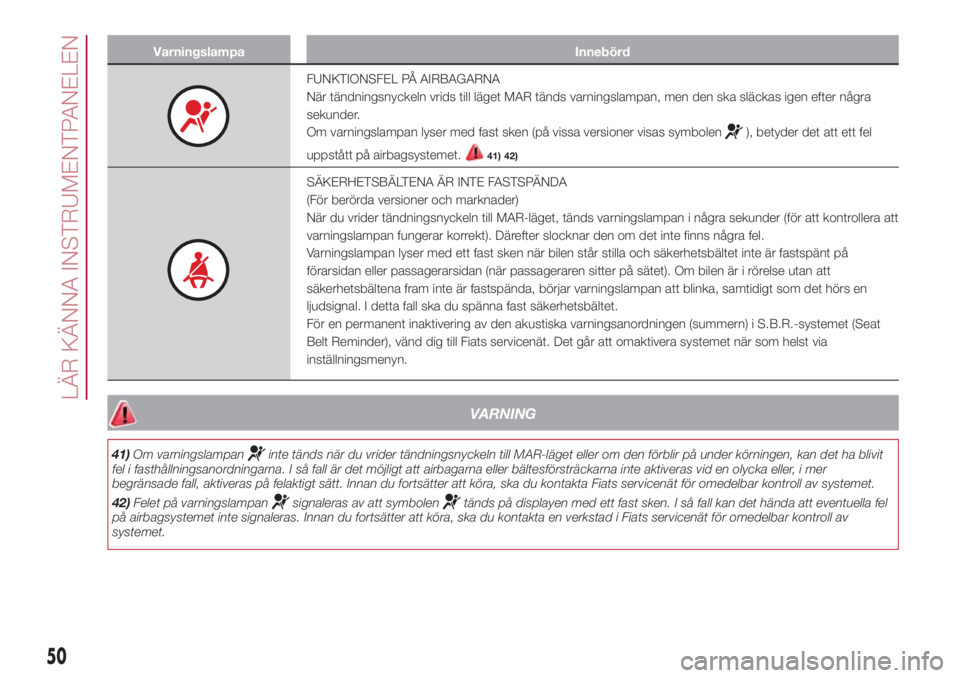

Varningslampa Innebörd
FUNKTIONSFEL PÅ AIRBAGARNA
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några
sekunder.
Om varningslampan lyser med fast sken (på vissa versioner visas symbolen
), betyder det att ett fel
uppstått på airbagsystemet.
41) 42)
SÄKERHETSBÄLTENA ÄR INTE FASTSPÄNDA
(För berörda versioner och marknader)
När du vrider tändningsnyckeln till MAR-läget, tänds varningslampan i några sekunder (för att kontrollera att
varningslampan fungerar korrekt). Därefter slocknar den om det inte finns några fel.
Varningslampan lyser med ett fast sken när bilen står stilla och säkerhetsbältet inte är fastspänt på
förarsidan eller passagerarsidan (när passageraren sitter på sätet). Om bilen är i rörelse utan att
säkerhetsbältena fram inte är fastspända, börjar varningslampan att blinka, samtidigt som det hörs en
ljudsignal. I detta fall ska du spänna fast säkerhetsbältet.
För en permanent inaktivering av den akustiska varningsanordningen (summern) i S.B.R.-systemet (Seat
Belt Reminder), vänd dig till Fiats servicenät. Det går att omaktivera systemet när som helst via
inställningsmenyn.
VARNING
41)Om varningslampaninte tänds när du vrider tändningsnyckeln till MAR-läget eller om den förblir på under körningen, kan det ha blivit
fel i fasthållningsanordningarna. I så fall är det möjligt att airbagarna eller bältesförsträckarna inte aktiveras vid en olycka eller, i mer
begränsade fall, aktiveras på felaktigt sätt. Innan du fortsätter att köra, ska du kontakta Fiats servicenät för omedelbar kontroll av systemet.
42)Felet på varningslampan
signaleras av att symbolentänds på displayen med ett fast sken. I så fall kan det hända att eventuella fel
på airbagsystemet inte signaleras. Innan du fortsätter att köra, ska du kontakta en verkstad i Fiats servicenät för omedelbar kontroll av
systemet.
50
LÄR KÄNNA INSTRUMENTPANELEN

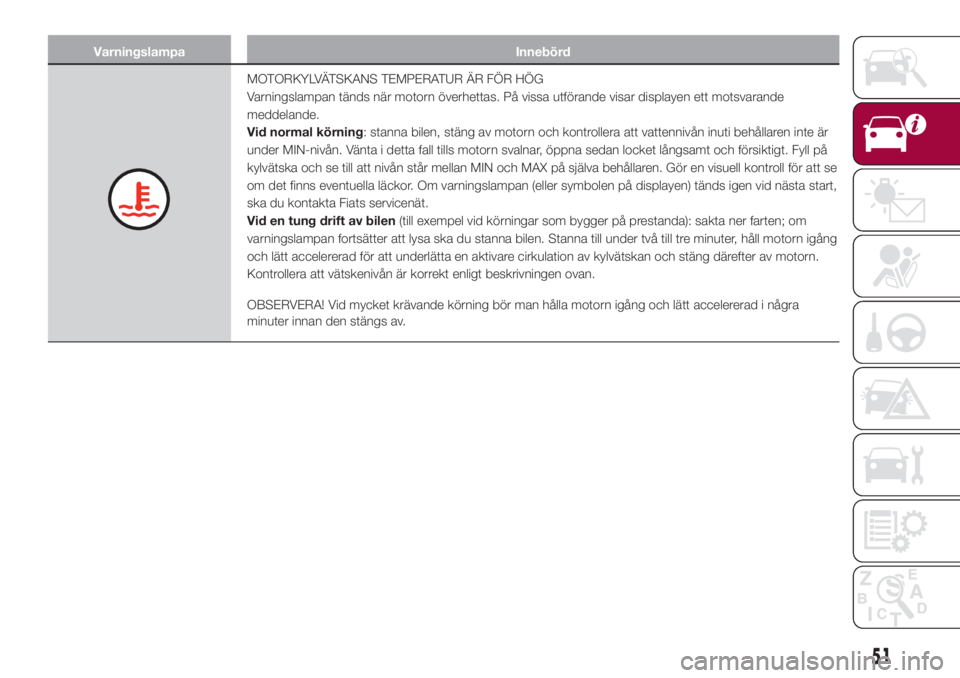

Varningslampa Innebörd
MOTORKYLVÄTSKANS TEMPERATUR ÄR FÖR HÖG
Varningslampan tänds när motorn överhettas. På vissa utförande visar displayen ett motsvarande
meddelande.
Vid normal körning: stanna bilen, stäng av motorn och kontrollera att vattennivån inuti behållaren inte är
under MIN-nivån. Vänta i detta fall tills motorn svalnar, öppna sedan locket långsamt och försiktigt. Fyll på
kylvätska och se till att nivån står mellan MIN och MAX på själva behållaren. Gör en visuell kontroll för att se
om det finns eventuella läckor. Om varningslampan (eller symbolen på displayen) tänds igen vid nästa start,
ska du kontakta Fiats servicenät.
Vid en tung drift av bilen(till exempel vid körningar som bygger på prestanda): sakta ner farten; om
varningslampan fortsätter att lysa ska du stanna bilen. Stanna till under två till tre minuter, håll motorn igång
och lätt accelererad för att underlätta en aktivare cirkulation av kylvätskan och stäng därefter av motorn.
Kontrollera att vätskenivån är korrekt enligt beskrivningen ovan.
OBSERVERA! Vid mycket krävande körning bör man hålla motorn igång och lätt accelererad i några
minuter innan den stängs av.
51

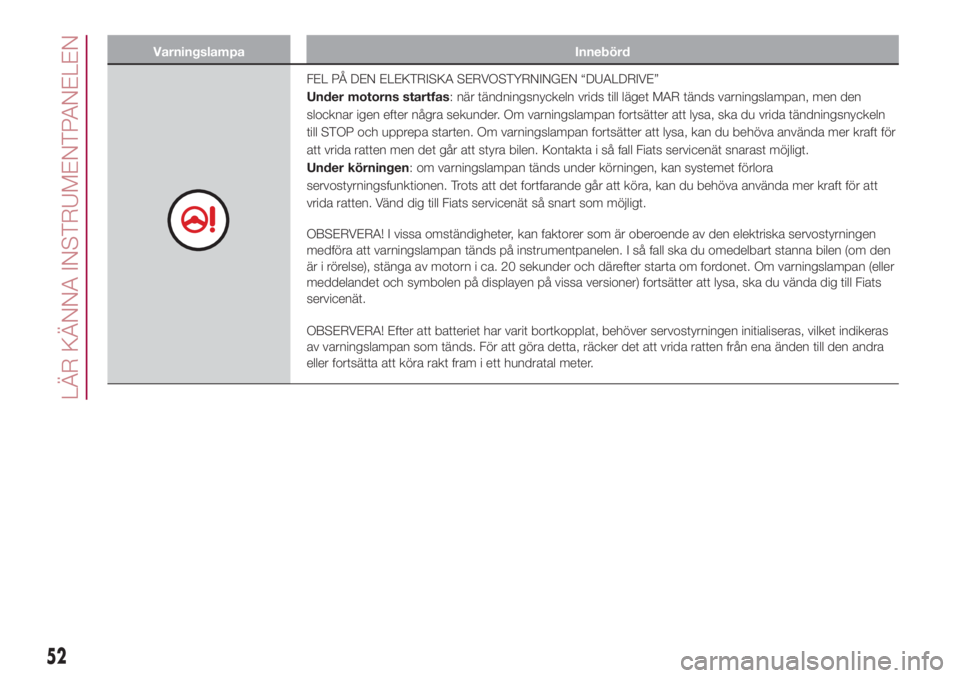

Varningslampa Innebörd
FEL PÅ DEN ELEKTRISKA SERVOSTYRNINGEN “DUALDRIVE”
Under motorns startfas: när tändningsnyckeln vrids till läget MAR tänds varningslampan, men den
slocknar igen efter några sekunder. Om varningslampan fortsätter att lysa, ska du vrida tändningsnyckeln
till STOP och upprepa starten. Om varningslampan fortsätter att lysa, kan du behöva använda mer kraft för
att vrida ratten men det går att styra bilen. Kontakta i så fall Fiats servicenät snarast möjligt.
Under körningen: om varningslampan tänds under körningen, kan systemet förlora
servostyrningsfunktionen. Trots att det fortfarande går att köra, kan du behöva använda mer kraft för att
vrida ratten. Vänd dig till Fiats servicenät så snart som möjligt.
OBSERVERA! I vissa omständigheter, kan faktorer som är oberoende av den elektriska servostyrningen
medföra att varningslampan tänds på instrumentpanelen. I så fall ska du omedelbart stanna bilen (om den
är i rörelse), stänga av motorn i ca. 20 sekunder och därefter starta om fordonet. Om varningslampan (eller
meddelandet och symbolen på displayen på vissa versioner) fortsätter att lysa, ska du vända dig till Fiats
servicenät.
OBSERVERA! Efter att batteriet har varit bortkopplat, behöver servostyrningen initialiseras, vilket indikeras
av varningslampan som tänds. För att göra detta, räcker det att vrida ratten från ena änden till den andra
eller fortsätta att köra rakt fram i ett hundratal meter.
52
LÄR KÄNNA INSTRUMENTPANELEN

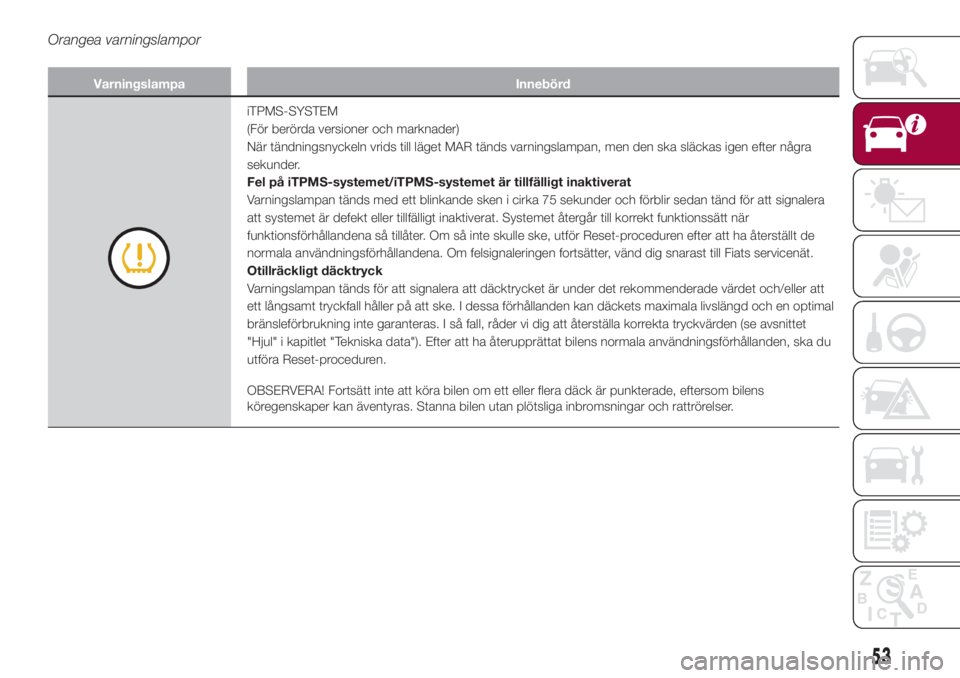

Orangea varningslampor
Varningslampa Innebörd
iTPMS-SYSTEM
(För berörda versioner och marknader)
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några
sekunder.
Fel på iTPMS-systemet/iTPMS-systemet är tillfälligt inaktiverat
Varningslampan tänds med ett blinkande sken i cirka 75 sekunder och förblir sedan tänd för att signalera
att systemet är defekt eller tillfälligt inaktiverat. Systemet återgår till korrekt funktionssätt när
funktionsförhållandena så tillåter. Om så inte skulle ske, utför Reset-proceduren efter att ha återställt de
normala användningsförhållandena. Om felsignaleringen fortsätter, vänd dig snarast till Fiats servicenät.
Otillräckligt däcktryck
Varningslampan tänds för att signalera att däcktrycket är under det rekommenderade värdet och/eller att
ett långsamt tryckfall håller på att ske. I dessa förhållanden kan däckets maximala livslängd och en optimal
bränsleförbrukning inte garanteras. I så fall, råder vi dig att återställa korrekta tryckvärden (se avsnittet
"Hjul" i kapitlet "Tekniska data"). Efter att ha återupprättat bilens normala användningsförhållanden, ska du
utföra Reset-proceduren.
OBSERVERA! Fortsätt inte att köra bilen om ett eller flera däck är punkterade, eftersom bilens
köregenskaper kan äventyras. Stanna bilen utan plötsliga inbromsningar och rattrörelser.
53

Varningslampa Innebörd
DIMBAKLJUS
Varningslampan tänds när dimbakljuset sätts på.
FUNKTIONSFEL ABS-SYSTEMET
Varningslampan tänds när systemet är ineffektivt. I detta fall bibehåller bromssystemet sin egen effektivitet
oförändrad, men utan de möjligheter man har med ABS-systemet.
Kör försiktigt och kontakta Fiats servicenät så fort som möjligt.
ELUPPVÄRMD BAKRUTA
Varningslampan tänds samtidigt som den eluppvärmda bakrutan aktiveras.
ELUPPVÄRMD VINDRUTA
(För berörda versioner och marknader)
Varningslampan tänds när den eluppvärmda vindrutan aktiveras.
54
LÄR KÄNNA INSTRUMENTPANELEN

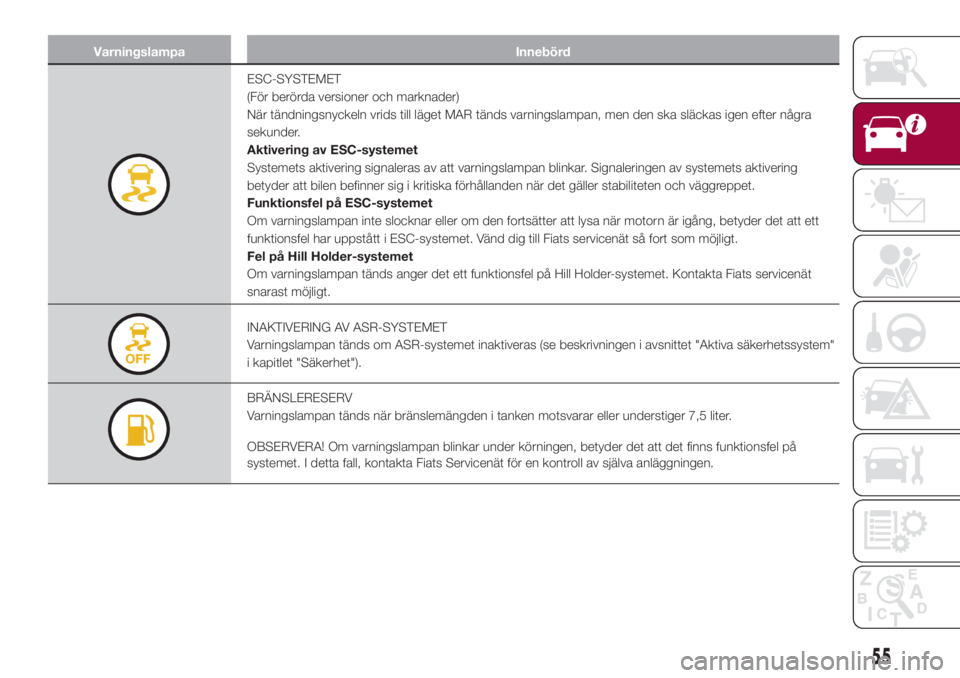

Varningslampa Innebörd
ESC-SYSTEMET
(För berörda versioner och marknader)
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några
sekunder.
Aktivering av ESC-systemet
Systemets aktivering signaleras av att varningslampan blinkar. Signaleringen av systemets aktivering
betyder att bilen befinner sig i kritiska förhållanden när det gäller stabiliteten och väggreppet.
Funktionsfel på ESC-systemet
Om varningslampan inte slocknar eller om den fortsätter att lysa när motorn är igång, betyder det att ett
funktionsfel har uppstått i ESC-systemet. Vänd dig till Fiats servicenät så fort som möjligt.
Fel på Hill Holder-systemet
Om varningslampan tänds anger det ett funktionsfel på Hill Holder-systemet. Kontakta Fiats servicenät
snarast möjligt.
INAKTIVERING AV ASR-SYSTEMET
Varningslampan tänds om ASR-systemet inaktiveras (se beskrivningen i avsnittet "Aktiva säkerhetssystem"
i kapitlet "Säkerhet").
BRÄNSLERESERV
Varningslampan tänds när bränslemängden i tanken motsvarar eller understiger 7,5 liter.
OBSERVERA! Om varningslampan blinkar under körningen, betyder det att det finns funktionsfel på
systemet. I detta fall, kontakta Fiats Servicenät för en kontroll av själva anläggningen.
55

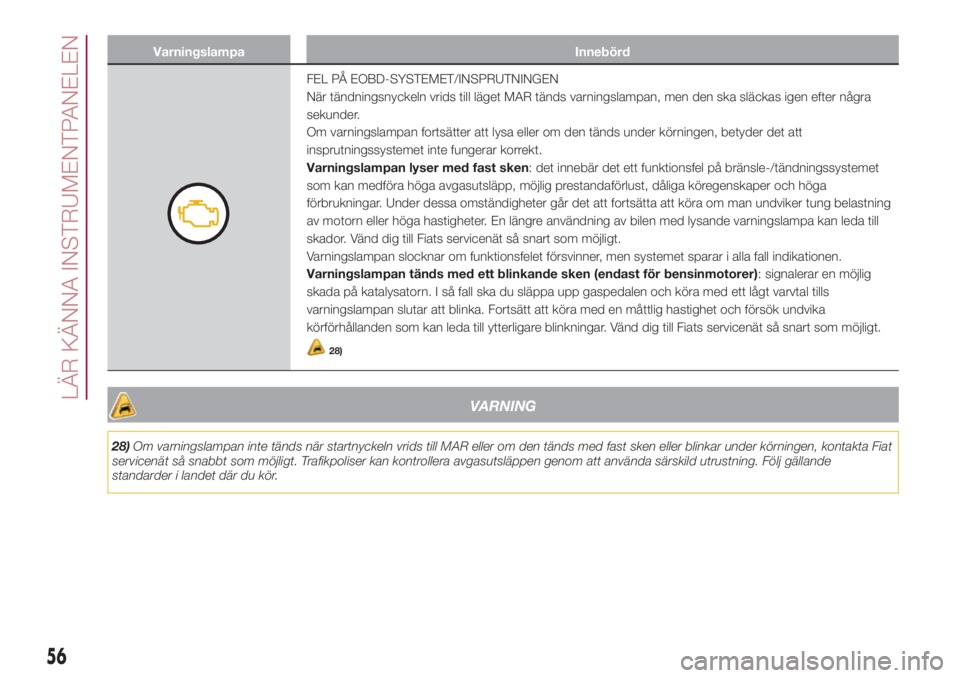

Varningslampa Innebörd
FEL PÅ EOBD-SYSTEMET/INSPRUTNINGEN
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några
sekunder.
Om varningslampan fortsätter att lysa eller om den tänds under körningen, betyder det att
insprutningssystemet inte fungerar korrekt.
Varningslampan lyser med fast sken: det innebär det ett funktionsfel på bränsle-/tändningssystemet
som kan medföra höga avgasutsläpp, möjlig prestandaförlust, dåliga köregenskaper och höga
förbrukningar. Under dessa omständigheter går det att fortsätta att köra om man undviker tung belastning
av motorn eller höga hastigheter. En längre användning av bilen med lysande varningslampa kan leda till
skador. Vänd dig till Fiats servicenät så snart som möjligt.
Varningslampan slocknar om funktionsfelet försvinner, men systemet sparar i alla fall indikationen.
Varningslampan tänds med ett blinkande sken (endast för bensinmotorer): signalerar en möjlig
skada på katalysatorn. I så fall ska du släppa upp gaspedalen och köra med ett lågt varvtal tills
varningslampan slutar att blinka. Fortsätt att köra med en måttlig hastighet och försök undvika
körförhållanden som kan leda till ytterligare blinkningar. Vänd dig till Fiats servicenät så snart som möjligt.
28)
VARNING
28)Om varningslampan inte tänds när startnyckeln vrids till MAR eller om den tänds med fast sken eller blinkar under körningen, kontakta Fiat
servicenät så snabbt som möjligt. Trafikpoliser kan kontrollera avgasutsläppen genom att använda särskild utrustning. Följ gällande
standarder i landet där du kör.
56
LÄR KÄNNA INSTRUMENTPANELEN

Varningslampa Innebörd
INAKTIVERING AV SYSTEMET CITY BRAKE CONTROL - "Collision Mitigation"
(För berörda versioner och marknader)
Varningslampan tänds om föraren inaktiverar systemet City Brake Control - "Collision Mitigation" eller vid en
automatisk avstängning efter ett tillfälligt fel i själva systemet. Vänd dig till Fiats servicenät så fort som
möjligt.
FÖRVÄRMNING AV GLÖDSTIFT (dieselversioner)
När tändningsnyckeln vrids till MAR tänds varningslampan men ska slockna igen när glödstiften uppnått
inställd temperatur. Det går att starta motorn omedelbart efter att varningslampan slocknar.
OBSERVERA! Vid mild eller hög utomhustemperatur kan det hända att varningslampan bara är tänd en
mycket kort stund som knappt är märkbar.
Fel på förvärmning av glödstiften
Varningslampans blinkningar indikerar fel på tändstiftens föruppvärmningssystem. Vänd dig till Fiats
servicenät så fort som möjligt.
LPG-BRÄNSLERESERV (LPG-versioner)
(För berörda versioner och marknader)
Varningslampan tänds när den resterande mängden LPG-bränsle är mindre än en femtedel av tankens
volym. På vissa versioner visas även ett särskilt meddelande på displayen.
METANBRÄNSLERESERV (versioner Natural Power)
(För berörda versioner och marknader)
Varningslampan tänds när den resterande mängden metangasmängden är mindre än en femtedel av
tankens volym. På vissa versioner visas även ett särskilt meddelande på displayen.
57

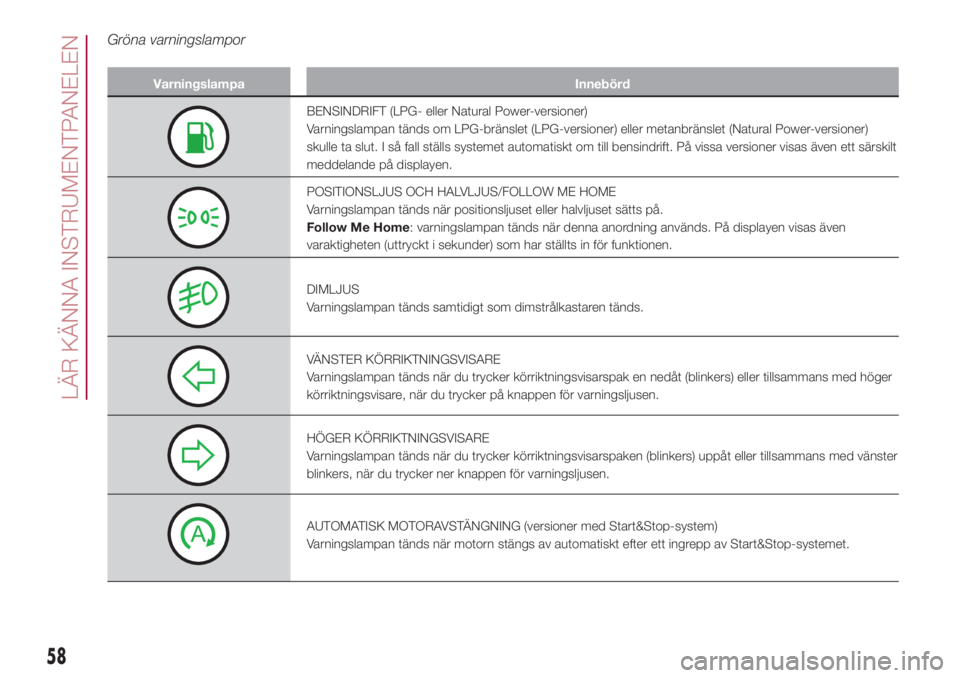

Gröna varningslampor
Varningslampa Innebörd
BENSINDRIFT (LPG- eller Natural Power-versioner)
Varningslampan tänds om LPG-bränslet (LPG-versioner) eller metanbränslet (Natural Power-versioner)
skulle ta slut. I så fall ställs systemet automatiskt om till bensindrift. På vissa versioner visas även ett särskilt
meddelande på displayen.
POSITIONSLJUS OCH HALVLJUS/FOLLOW ME HOME
Varningslampan tänds när positionsljuset eller halvljuset sätts på.
Follow Me Home: varningslampan tänds när denna anordning används. På displayen visas även
varaktigheten (uttryckt i sekunder) som har ställts in för funktionen.
DIMLJUS
Varningslampan tänds samtidigt som dimstrålkastaren tänds.
VÄNSTER KÖRRIKTNINGSVISARE
Varningslampan tänds när du trycker körriktningsvisarspak en nedåt (blinkers) eller tillsammans med höger
körriktningsvisare, när du trycker på knappen för varningsljusen.
HÖGER KÖRRIKTNINGSVISARE
Varningslampan tänds när du trycker körriktningsvisarspaken (blinkers) uppåt eller tillsammans med vänster
blinkers, när du trycker ner knappen för varningsljusen.
AUTOMATISK MOTORAVSTÄNGNING (versioner med Start&Stop-system)
Varningslampan tänds när motorn stängs av automatiskt efter ett ingrepp av Start&Stop-systemet.
58
LÄR KÄNNA INSTRUMENTPANELEN
