FIAT 500L 2018 Návod na použitie a údržbu (in Slovak)

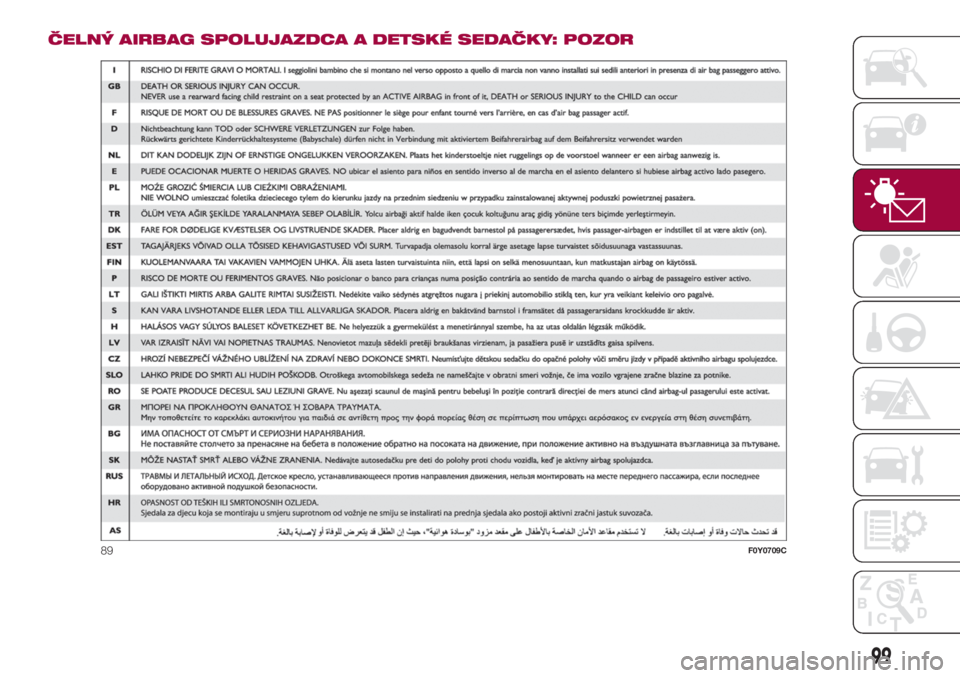

ČELNÝ AIRBAG SPOLUJAZDCA A DETSKÉ SEDAČKY: POZOR
89F0Y0709C
99

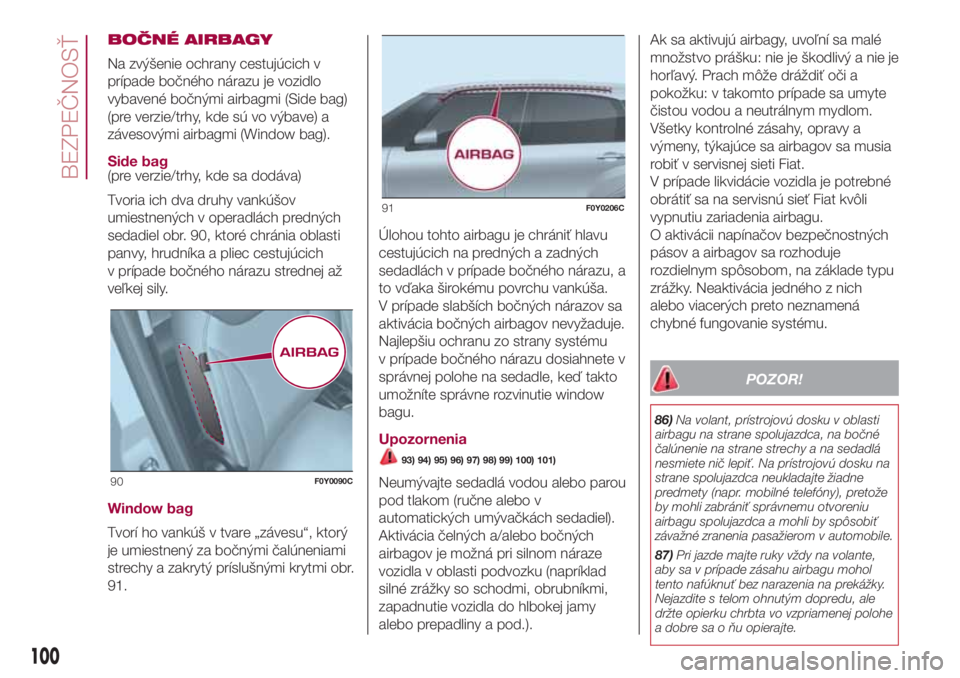

BOČNÉ AIRBAGY
Na zvýšenie ochrany cestujúcich v
prípade bočného nárazu je vozidlo
vybavené bočnými airbagmi (Side bag)
(pre verzie/trhy, kde sú vo výbave) a
závesovými airbagmi (Window bag).
Side bag
(pre verzie/trhy, kde sa dodáva)
Tvoria ich dva druhy vankúšov
umiestnených v operadlách predných
sedadiel obr. 90, ktoré chránia oblasti
panvy, hrudníka a pliec cestujúcich
v prípade bočného nárazu strednej až
veľkej sily.
Window bag
Tvorí ho vankúš v tvare „závesu“, ktorý
je umiestnený za bočnými čalúneniami
strechy a zakrytý príslušnými krytmi obr.
91.Úlohou tohto airbagu je chrániť hlavu
cestujúcich na predných a zadných
sedadlách v prípade bočného nárazu, a
to vďaka širokému povrchu vankúša.
V prípade slabších bočných nárazov sa
aktivácia bočných airbagov nevyžaduje.
Najlepšiu ochranu zo strany systému
v prípade bočného nárazu dosiahnete v
správnej polohe na sedadle, keď takto
umožníte správne rozvinutie window
bagu.
Upozornenia
93) 94) 95) 96) 97) 98) 99) 100) 101)
Neumývajte sedadlá vodou alebo parou
pod tlakom (ručne alebo v
automatických umývačkách sedadiel).
Aktivácia čelných a/alebo bočných
airbagov je možná pri silnom náraze
vozidla v oblasti podvozku (napríklad
silné zrážky so schodmi, obrubníkmi,
zapadnutie vozidla do hlbokej jamy
alebo prepadliny a pod.).Ak sa aktivujú airbagy, uvoľní sa malé
množstvo prášku: nie je škodlivý a nie je
horľavý. Prach môže dráždiť oči a
pokožku: v takomto prípade sa umyte
čistou vodou a neutrálnym mydlom.
Všetky kontrolné zásahy, opravy a
výmeny, týkajúce sa airbagov sa musia
robiť v servisnej sieti Fiat.
V prípade likvidácie vozidla je potrebné
obrátiť sa na servisnú sieť Fiat kvôli
vypnutiu zariadenia airbagu.
O aktivácii napínačov bezpečnostných
pásov a airbagov sa rozhoduje
rozdielnym spôsobom, na základe typu
zrážky. Neaktivácia jedného z nich
alebo viacerých preto neznamená
chybné fungovanie systému.
POZOR!
86)Na volant, prístrojovú dosku v oblasti
airbagu na strane spolujazdca, na bočné
čalúnenie na strane strechy a na sedadlá
nesmiete nič lepiť. Na prístrojovú dosku na
strane spolujazdca neukladajte žiadne
predmety (napr. mobilné telefóny), pretože
by mohli zabrániť správnemu otvoreniu
airbagu spolujazdca a mohli by spôsobiť
závažné zranenia pasažierom v automobile.
87)Pri jazde majte ruky vždy na volante,
aby sa v prípade zásahu airbagu mohol
tento nafúknuť bez narazenia na prekážky.
Nejazdite s telom ohnutým dopredu, ale
držte opierku chrbta vo vzpriamenej polohe
a dobre sa o ňu opierajte.
90F0Y0090C
91F0Y0206C
100
BEZPEČNOSŤ

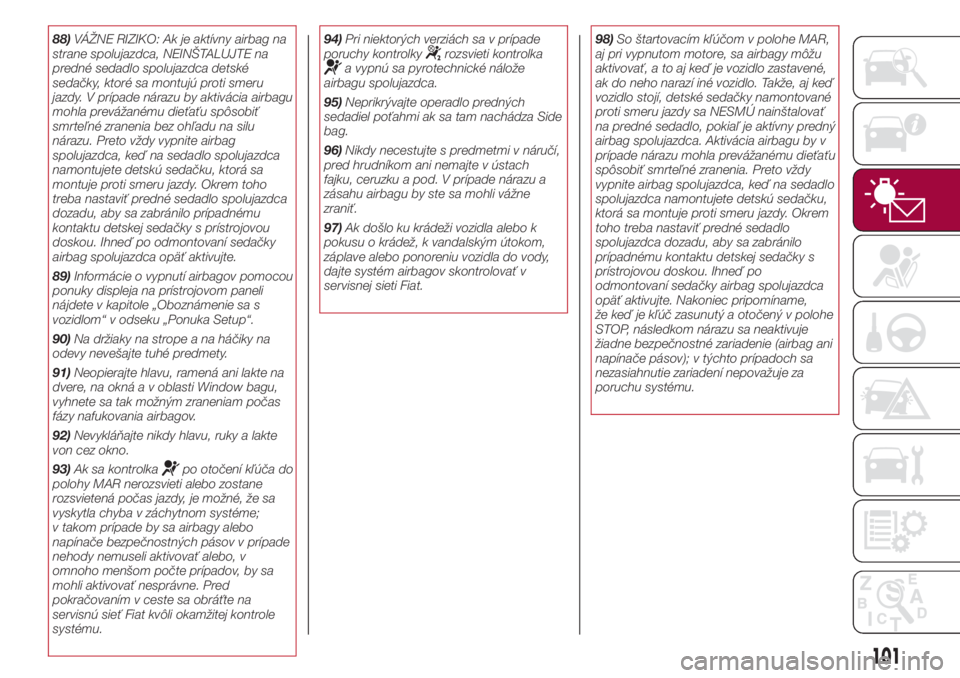

88)VÁŽNE RIZIKO: Ak je aktívny airbag na
strane spolujazdca, NEINŠTALUJTE na
predné sedadlo spolujazdca detské
sedačky, ktoré sa montujú proti smeru
jazdy. V prípade nárazu by aktivácia airbagu
mohla prevážanému dieťaťu spôsobiť
smrteľné zranenia bez ohľadu na silu
nárazu. Preto vždy vypnite airbag
spolujazdca, keď na sedadlo spolujazdca
namontujete detskú sedačku, ktorá sa
montuje proti smeru jazdy. Okrem toho
treba nastaviť predné sedadlo spolujazdca
dozadu, aby sa zabránilo prípadnému
kontaktu detskej sedačky s prístrojovou
doskou. Ihneď po odmontovaní sedačky
airbag spolujazdca opäť aktivujte.
89)Informácie o vypnutí airbagov pomocou
ponuky displeja na prístrojovom paneli
nájdete v kapitole „Oboznámenie sa s
vozidlom“ v odseku „Ponuka Setup“.
90)Na držiaky na strope a na háčiky na
odevy nevešajte tuhé predmety.
91)Neopierajte hlavu, ramená ani lakte na
dvere, na okná a v oblasti Window bagu,
vyhnete sa tak možným zraneniam počas
fázy nafukovania airbagov.
92)Nevykláňajte nikdy hlavu, ruky a lakte
von cez okno.
93)Ak sa kontrolka
po otočení kľúča do
polohy MAR nerozsvieti alebo zostane
rozsvietená počas jazdy, je možné, že sa
vyskytla chyba v záchytnom systéme;
v takom prípade by sa airbagy alebo
napínače bezpečnostných pásov v prípade
nehody nemuseli aktivovať alebo, v
omnoho menšom počte prípadov, by sa
mohli aktivovať nesprávne. Pred
pokračovaním v ceste sa obráťte na
servisnú sieť Fiat kvôli okamžitej kontrole
systému.94)Pri niektorých verziách sa v prípade
poruchy kontrolky
rozsvieti kontrolkaa vypnú sa pyrotechnické nálože
airbagu spolujazdca.
95)Neprikrývajte operadlo predných
sedadiel poťahmi ak sa tam nachádza Side
bag.
96)Nikdy necestujte s predmetmi v náručí,
pred hrudníkom ani nemajte v ústach
fajku, ceruzku a pod. V prípade nárazu a
zásahu airbagu by ste sa mohli vážne
zraniť.
97)Ak došlo ku krádeži vozidla alebo k
pokusu o krádež, k vandalským útokom,
záplave alebo ponoreniu vozidla do vody,
dajte systém airbagov skontrolovať v
servisnej sieti Fiat.98)So štartovacím kľúčom v polohe MAR,
aj pri vypnutom motore, sa airbagy môžu
aktivovať, a to aj keď je vozidlo zastavené,
ak do neho narazí iné vozidlo. Takže, aj keď
vozidlo stojí, detské sedačky namontované
proti smeru jazdy sa NESMÚ nainštalovať
na predné sedadlo, pokiaľ je aktívny predný
airbag spolujazdca. Aktivácia airbagu by v
prípade nárazu mohla prevážanému dieťaťu
spôsobiť smrteľné zranenia. Preto vždy
vypnite airbag spolujazdca, keď na sedadlo
spolujazdca namontujete detskú sedačku,
ktorá sa montuje proti smeru jazdy. Okrem
toho treba nastaviť predné sedadlo
spolujazdca dozadu, aby sa zabránilo
prípadnému kontaktu detskej sedačky s
prístrojovou doskou. Ihneď po
odmontovaní sedačky airbag spolujazdca
opäť aktivujte. Nakoniec pripomíname,
že keď je kľúč zasunutý a otočený v polohe
STOP, následkom nárazu sa neaktivuje
žiadne bezpečnostné zariadenie (airbag ani
napínače pásov); v týchto prípadoch sa
nezasiahnutie zariadení nepovažuje za
poruchu systému.
101

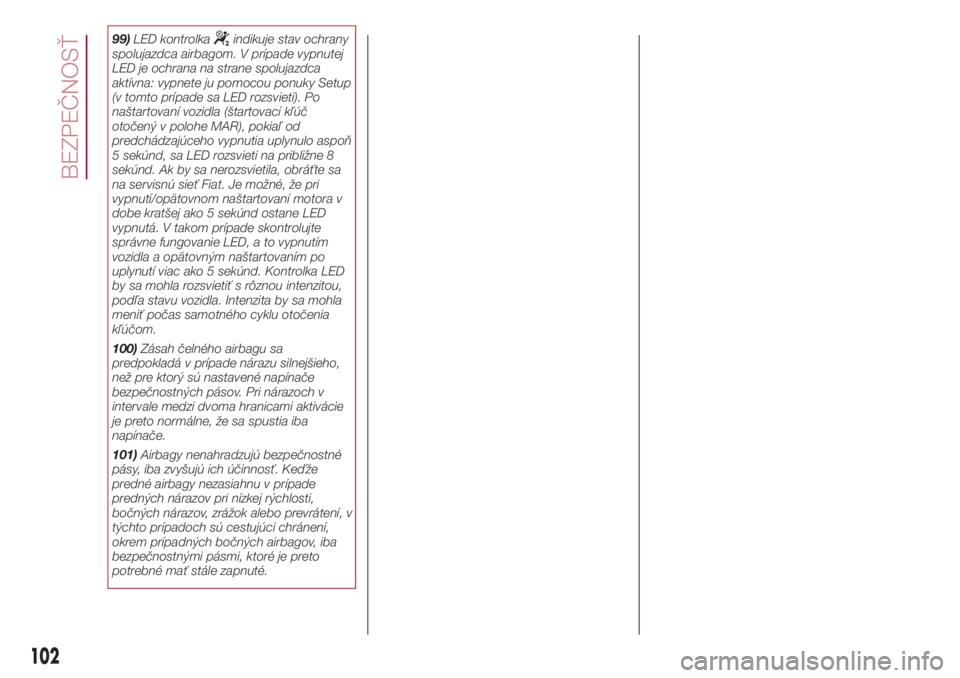

99)LED kontrolkaindikuje stav ochrany
spolujazdca airbagom. V prípade vypnutej
LED je ochrana na strane spolujazdca
aktívna: vypnete ju pomocou ponuky Setup
(v tomto prípade sa LED rozsvieti). Po
naštartovaní vozidla (štartovací kľúč
otočený v polohe MAR), pokiaľ od
predchádzajúceho vypnutia uplynulo aspoň
5 sekúnd, sa LED rozsvieti na približne 8
sekúnd. Ak by sa nerozsvietila, obráťte sa
na servisnú sieť Fiat. Je možné, že pri
vypnutí/opätovnom naštartovaní motora v
dobe kratšej ako 5 sekúnd ostane LED
vypnutá. V takom prípade skontrolujte
správne fungovanie LED, a to vypnutím
vozidla a opätovným naštartovaním po
uplynutí viac ako 5 sekúnd. Kontrolka LED
by sa mohla rozsvietiť s rôznou intenzitou,
podľa stavu vozidla. Intenzita by sa mohla
meniť počas samotného cyklu otočenia
kľúčom.
100)Zásah čelného airbagu sa
predpokladá v prípade nárazu silnejšieho,
než pre ktorý sú nastavené napínače
bezpečnostných pásov. Pri nárazoch v
intervale medzi dvoma hranicami aktivácie
je preto normálne, že sa spustia iba
napínače.
101)Airbagy nenahradzujú bezpečnostné
pásy, iba zvyšujú ich účinnosť. Keďže
predné airbagy nezasiahnu v prípade
predných nárazov pri nízkej rýchlosti,
bočných nárazov, zrážok alebo prevrátení, v
týchto prípadoch sú cestujúci chránení,
okrem prípadných bočných airbagov, iba
bezpečnostnými pásmi, ktoré je preto
potrebné mať stále zapnuté.
102
BEZPEČNOSŤ

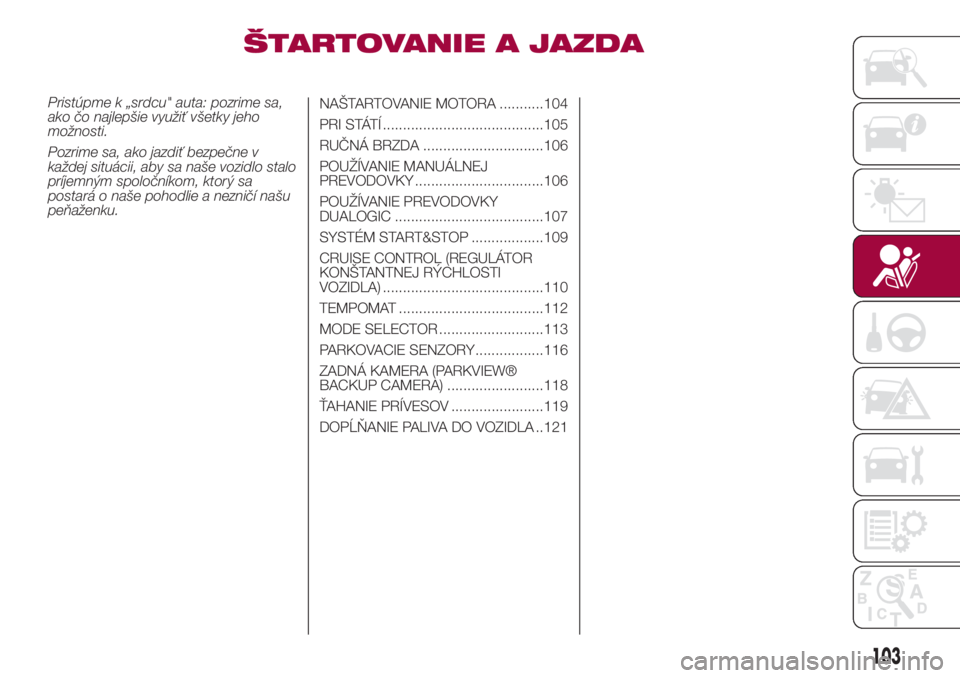

ŠTARTOVANIE A JAZDA
Pristúpme k „srdcu" auta: pozrime sa,
ako čo najlepšie využiť všetky jeho
možnosti.
Pozrime sa, ako jazdiť bezpečne v
každej situácii, aby sa naše vozidlo stalo
príjemným spoločníkom, ktorý sa
postará o naše pohodlie a nezničí našu
peňaženku.NAŠTARTOVANIE MOTORA ...........104
PRI STÁTÍ ........................................105
RUČNÁ BRZDA ..............................106
POUŽÍVANIE MANUÁLNEJ
PREVODOVKY ................................106
POUŽÍVANIE PREVODOVKY
DUALOGIC .....................................107
SYSTÉM START&STOP ..................109
CRUISE CONTROL (REGULÁTOR
KONŠTANTNEJ RÝCHLOSTI
VOZIDLA) ........................................110
TEMPOMAT ....................................112
MODE SELECTOR ..........................113
PARKOVACIE SENZORY.................116
ZADNÁ KAMERA (PARKVIEW®
BACKUP CAMERA) ........................118
ŤAHANIE PRÍVESOV .......................119
DOPĹŇANIE PALIVA DO VOZIDLA ..121
103

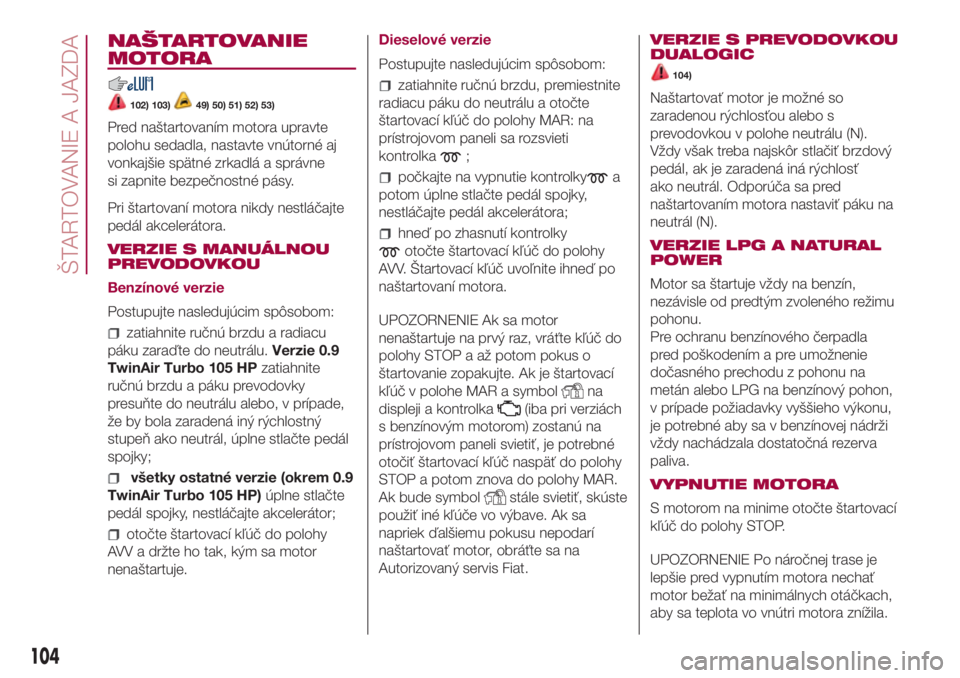

NAŠTARTOVANIE
MOTORA
102) 103)49) 50) 51) 52) 53)
Pred naštartovaním motora upravte
polohu sedadla, nastavte vnútorné aj
vonkajšie spätné zrkadlá a správne
si zapnite bezpečnostné pásy.
Pri štartovaní motora nikdy nestláčajte
pedál akcelerátora.
VERZIE S MANUÁLNOU
PREVODOVKOU
Benzínové verzie
Postupujte nasledujúcim spôsobom:
zatiahnite ručnú brzdu a radiacu
páku zaraďte do neutrálu.Verzie 0.9
TwinAir Turbo 105 HPzatiahnite
ručnú brzdu a páku prevodovky
presuňte do neutrálu alebo, v prípade,
že by bola zaradená iný rýchlostný
stupeň ako neutrál, úplne stlačte pedál
spojky;
všetky ostatné verzie (okrem 0.9
TwinAir Turbo 105 HP)úplne stlačte
pedál spojky, nestláčajte akcelerátor;
otočte štartovací kľúč do polohy
AVV a držte ho tak, kým sa motor
nenaštartuje.Dieselové verzie
Postupujte nasledujúcim spôsobom:
zatiahnite ručnú brzdu, premiestnite
radiacu páku do neutrálu a otočte
štartovací kľúč do polohy MAR: na
prístrojovom paneli sa rozsvieti
kontrolka
;
počkajte na vypnutie kontrolkya
potom úplne stlačte pedál spojky,
nestláčajte pedál akcelerátora;
hneď po zhasnutí kontrolky
otočte štartovací kľúč do polohy
AVV. Štartovací kľúč uvoľnite ihneď po
naštartovaní motora.
UPOZORNENIE Ak sa motor
nenaštartuje na prvý raz, vráťte kľúč do
polohy STOP a až potom pokus o
štartovanie zopakujte. Ak je štartovací
kľúč v polohe MAR a symbol
na
displeji a kontrolka
(iba pri verziách
s benzínovým motorom) zostanú na
prístrojovom paneli svietiť, je potrebné
otočiť štartovací kľúč naspäť do polohy
STOP a potom znova do polohy MAR.
Ak bude symbol
stále svietiť, skúste
použiť iné kľúče vo výbave. Ak sa
napriek ďalšiemu pokusu nepodarí
naštartovať motor, obráťte sa na
Autorizovaný servis Fiat.VERZIE S PREVODOVKOU
DUALOGIC
104)
Naštartovať motor je možné so
zaradenou rýchlosťou alebo s
prevodovkou v polohe neutrálu (N).
Vždy však treba najskôr stlačiť brzdový
pedál, ak je zaradená iná rýchlosť
ako neutrál. Odporúča sa pred
naštartovaním motora nastaviť páku na
neutrál (N).
VERZIE LPG A NATURAL
POWER
Motor sa štartuje vždy na benzín,
nezávisle od predtým zvoleného režimu
pohonu.
Pre ochranu benzínového čerpadla
pred poškodením a pre umožnenie
dočasného prechodu z pohonu na
metán alebo LPG na benzínový pohon,
v prípade požiadavky vyššieho výkonu,
je potrebné aby sa v benzínovej nádrži
vždy nachádzala dostatočná rezerva
paliva.
VYPNUTIE MOTORA
S motorom na minime otočte štartovací
kľúč do polohy STOP.
UPOZORNENIE Po náročnej trase je
lepšie pred vypnutím motora nechať
motor bežať na minimálnych otáčkach,
aby sa teplota vo vnútri motora znížila.
104
ŠTARTOVANIE A JAZDA

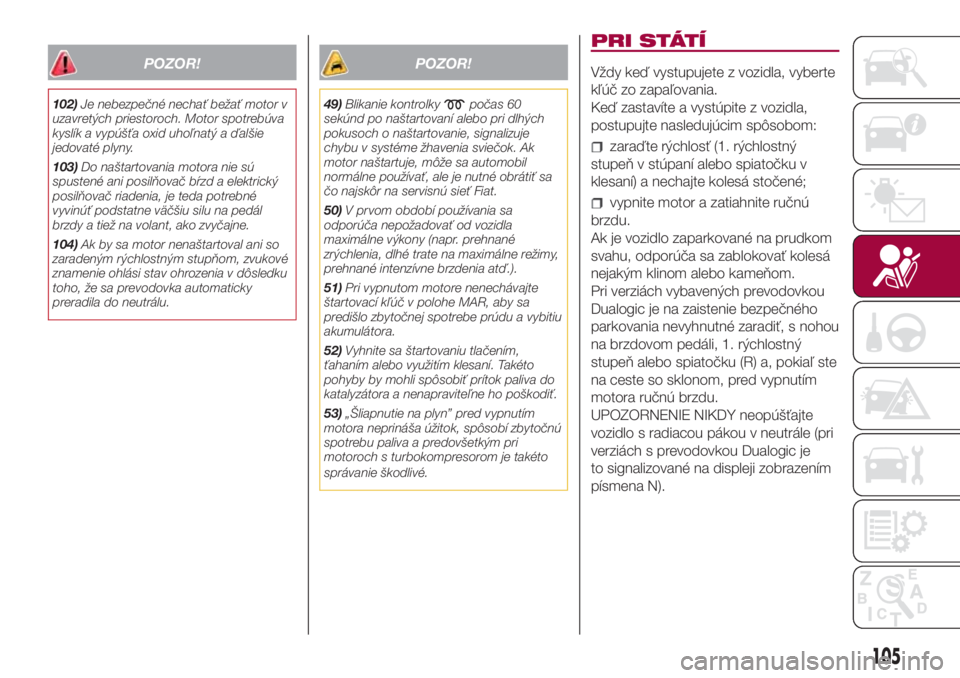

POZOR!
102)Je nebezpečné nechať bežať motor v
uzavretých priestoroch. Motor spotrebúva
kyslík a vypúšťa oxid uhoľnatý a ďalšie
jedovaté plyny.
103)Do naštartovania motora nie sú
spustené ani posilňovač bŕzd a elektrický
posilňovač riadenia, je teda potrebné
vyvinúť podstatne väčšiu silu na pedál
brzdy a tiež na volant, ako zvyčajne.
104)Ak by sa motor nenaštartoval ani so
zaradeným rýchlostným stupňom, zvukové
znamenie ohlási stav ohrozenia v dôsledku
toho, že sa prevodovka automaticky
preradila do neutrálu.
POZOR!
49)Blikanie kontrolkypočas 60
sekúnd po naštartovaní alebo pri dlhých
pokusoch o naštartovanie, signalizuje
chybu v systéme žhavenia sviečok. Ak
motor naštartuje, môže sa automobil
normálne používať, ale je nutné obrátiť sa
čo najskôr na servisnú sieť Fiat.
50)V prvom období používania sa
odporúča nepožadovať od vozidla
maximálne výkony (napr. prehnané
zrýchlenia, dlhé trate na maximálne režimy,
prehnané intenzívne brzdenia atď.).
51)Pri vypnutom motore nenechávajte
štartovací kľúč v polohe MAR, aby sa
predišlo zbytočnej spotrebe prúdu a vybitiu
akumulátora.
52)Vyhnite sa štartovaniu tlačením,
ťahaním alebo využitím klesaní. Takéto
pohyby by mohli spôsobiť prítok paliva do
katalyzátora a nenapraviteľne ho poškodiť.
53)„Šliapnutie na plyn” pred vypnutím
motora neprináša úžitok, spôsobí zbytočnú
spotrebu paliva a predovšetkým pri
motoroch s turbokompresorom je takéto
správanie škodlivé.
PRI STÁTÍ
Vždy keď vystupujete z vozidla, vyberte
kľúč zo zapaľovania.
Keď zastavíte a vystúpite z vozidla,
postupujte nasledujúcim spôsobom:
zaraďte rýchlosť (1. rýchlostný
stupeň v stúpaní alebo spiatočku v
klesaní) a nechajte kolesá stočené;
vypnite motor a zatiahnite ručnú
brzdu.
Ak je vozidlo zaparkované na prudkom
svahu, odporúča sa zablokovať kolesá
nejakým klinom alebo kameňom.
Pri verziách vybavených prevodovkou
Dualogic je na zaistenie bezpečného
parkovania nevyhnutné zaradiť, s nohou
na brzdovom pedáli, 1. rýchlostný
stupeň alebo spiatočku (R) a, pokiaľ ste
na ceste so sklonom, pred vypnutím
motora ručnú brzdu.
UPOZORNENIE NIKDY neopúšťajte
vozidlo s radiacou pákou v neutrále (pri
verziách s prevodovkou Dualogic je
to signalizované na displeji zobrazením
písmena N).
105

RUČNÁ BRZDA
105) 106)
Páka ručnej brzdy sa nachádza medzi
prednými sedadlami.
Zatiahnutie ručnej brzdy
Ťahajte páku A obr. 92 smerom hore,
až kým nezaistí zablokovanie vozidla.
Normálne stačia štyri alebo päť zúbkov
brzdy pri parkovaní na rovnej ploche,
niekedy je potrebných desať alebo
jedenásť, na prudkom svahu a s
naloženým vozidlom. Ak tomu tak nie
je, požiadajte o pomoc servisnú sieť
Fiat.
Uvoľnenie ručnej brzdy
Mierne zdvihnite páku A, stlačte a držte
stlačené tlačidlo B a overte vypnutie
kontrolky
na prístrojovom paneli.
POZOR!
105)Nikdy nenechajte deti samé v
nestráženom automobile; okrem toho, ak
sa od vozidla vzdialite, vytiahnite vždy
kľúč zo štartovacieho zariadenia a zoberte
si ho so sebou.
106)Pri vozidlách vybavených prednou
lakťovou opierkou opierku nadvihnite, aby
nebránila pohybu páky ručnej brzdy.
POUŽÍVANIE
MANUÁLNEJ
PREVODOVKY
107)54)
Pri radení rýchlostných stupňov stlačte
na doraz spojkový pedál a zaraďte
páku do požadovanej polohy (schéma
pre radenia rýchlostných stupňov je
uvedená na rukoväti páky).
Zaradenie spiatočky
Verzie 0.9 TwinAir Turbo 105 HP a
1.4 16V: pri radení spiatočky R z polohy
neutrálu nadvihnite prstenec A obr. 93
nachádzajúci sa pod rukoväťou páky
a súčasne presuňte páku smerom
doprava a potom dozadu.
Verzia 1.3 16V Multijet: pri radení
spiatočky R z neutrálu posuňte páku
doprava a potom dozadu.
92F0Y0601C
93F0Y0602C
106
ŠTARTOVANIE A JAZDA

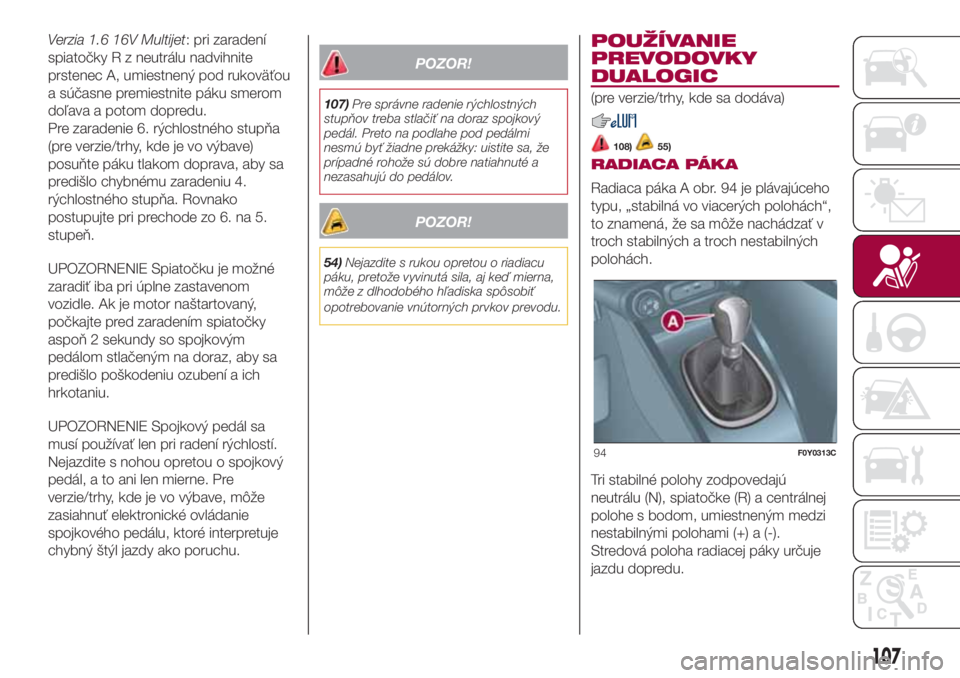

Verzia 1.6 16V Multijet: pri zaradení
spiatočky R z neutrálu nadvihnite
prstenec A, umiestnený pod rukoväťou
a súčasne premiestnite páku smerom
doľava a potom dopredu.
Pre zaradenie 6. rýchlostného stupňa
(pre verzie/trhy, kde je vo výbave)
posuňte páku tlakom doprava, aby sa
predišlo chybnému zaradeniu 4.
rýchlostného stupňa. Rovnako
postupujte pri prechode zo 6. na 5.
stupeň.
UPOZORNENIE Spiatočku je možné
zaradiť iba pri úplne zastavenom
vozidle. Ak je motor naštartovaný,
počkajte pred zaradením spiatočky
aspoň 2 sekundy so spojkovým
pedálom stlačeným na doraz, aby sa
predišlo poškodeniu ozubení a ich
hrkotaniu.
UPOZORNENIE Spojkový pedál sa
musí používať len pri radení rýchlostí.
Nejazdite s nohou opretou o spojkový
pedál, a to ani len mierne. Pre
verzie/trhy, kde je vo výbave, môže
zasiahnuť elektronické ovládanie
spojkového pedálu, ktoré interpretuje
chybný štýl jazdy ako poruchu.
POZOR!
107)Pre správne radenie rýchlostných
stupňov treba stlačiť na doraz spojkový
pedál. Preto na podlahe pod pedálmi
nesmú byť žiadne prekážky: uistite sa, že
prípadné rohože sú dobre natiahnuté a
nezasahujú do pedálov.
POZOR!
54)Nejazdite s rukou opretou o riadiacu
páku, pretože vyvinutá sila, aj keď mierna,
môže z dlhodobého hľadiska spôsobiť
opotrebovanie vnútorných prvkov prevodu.
POUŽÍVANIE
PREVODOVKY
DUALOGIC
(pre verzie/trhy, kde sa dodáva)
108)55)
RADIACA PÁKA
Radiaca páka A obr. 94 je plávajúceho
typu, „stabilná vo viacerých polohách“,
to znamená, že sa môže nachádzať v
troch stabilných a troch nestabilných
polohách.
Tri stabilné polohy zodpovedajú
neutrálu (N), spiatočke (R) a centrálnej
polohe s bodom, umiestneným medzi
nestabilnými polohami (+) a (-).
Stredová poloha radiacej páky určuje
jazdu dopredu.
94F0Y0313C
107

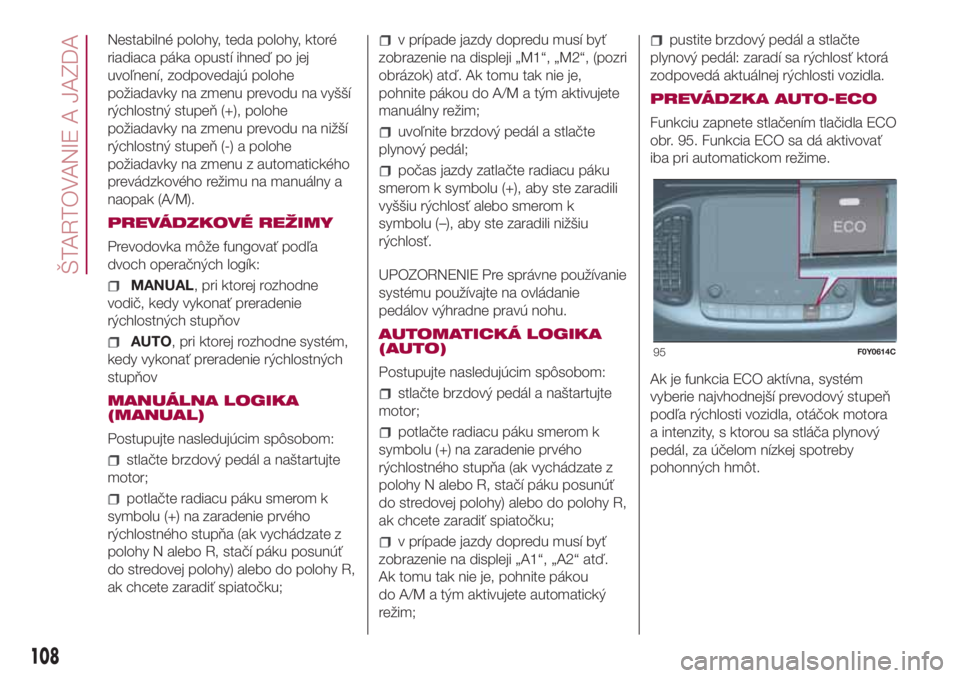

Nestabilné polohy, teda polohy, ktoré
riadiaca páka opustí ihneď po jej
uvoľnení, zodpovedajú polohe
požiadavky na zmenu prevodu na vyšší
rýchlostný stupeň (+), polohe
požiadavky na zmenu prevodu na nižší
rýchlostný stupeň (-) a polohe
požiadavky na zmenu z automatického
prevádzkového režimu na manuálny a
naopak (A/M).
PREVÁDZKOVÉ REŽIMY
Prevodovka môže fungovať podľa
dvoch operačných logík:
MANUAL, pri ktorej rozhodne
vodič, kedy vykonať preradenie
rýchlostných stupňov
AUTO, pri ktorej rozhodne systém,
kedy vykonať preradenie rýchlostných
stupňov
MANUÁLNA LOGIKA
(MANUAL)
Postupujte nasledujúcim spôsobom:
stlačte brzdový pedál a naštartujte
motor;
potlačte radiacu páku smerom k
symbolu (+) na zaradenie prvého
rýchlostného stupňa (ak vychádzate z
polohy N alebo R, stačí páku posunúť
do stredovej polohy) alebo do polohy R,
ak chcete zaradiť spiatočku;
v prípade jazdy dopredu musí byť
zobrazenie na displeji „M1“, „M2“, (pozri
obrázok) atď. Ak tomu tak nie je,
pohnite pákou do A/M a tým aktivujete
manuálny režim;
uvoľnite brzdový pedál a stlačte
plynový pedál;
počas jazdy zatlačte radiacu páku
smerom k symbolu (+), aby ste zaradili
vyššiu rýchlosť alebo smerom k
symbolu (–), aby ste zaradili nižšiu
rýchlosť.
UPOZORNENIE Pre správne používanie
systému používajte na ovládanie
pedálov výhradne pravú nohu.
AUTOMATICKÁ LOGIKA
(AUTO)
Postupujte nasledujúcim spôsobom:
stlačte brzdový pedál a naštartujte
motor;
potlačte radiacu páku smerom k
symbolu (+) na zaradenie prvého
rýchlostného stupňa (ak vychádzate z
polohy N alebo R, stačí páku posunúť
do stredovej polohy) alebo do polohy R,
ak chcete zaradiť spiatočku;
v prípade jazdy dopredu musí byť
zobrazenie na displeji „A1“, „A2“ atď.
Ak tomu tak nie je, pohnite pákou
do A/M a tým aktivujete automatický
režim;
pustite brzdový pedál a stlačte
plynový pedál: zaradí sa rýchlosť ktorá
zodpovedá aktuálnej rýchlosti vozidla.
PREVÁDZKA AUTO-ECO
Funkciu zapnete stlačením tlačidla ECO
obr. 95. Funkcia ECO sa dá aktivovať
iba pri automatickom režime.
Ak je funkcia ECO aktívna, systém
vyberie najvhodnejší prevodový stupeň
podľa rýchlosti vozidla, otáčok motora
a intenzity, s ktorou sa stláča plynový
pedál, za účelom nízkej spotreby
pohonných hmôt.
95F0Y0614C
108
ŠTARTOVANIE A JAZDA
