FIAT 500L 2019 Instrukcja obsługi (in Polish)

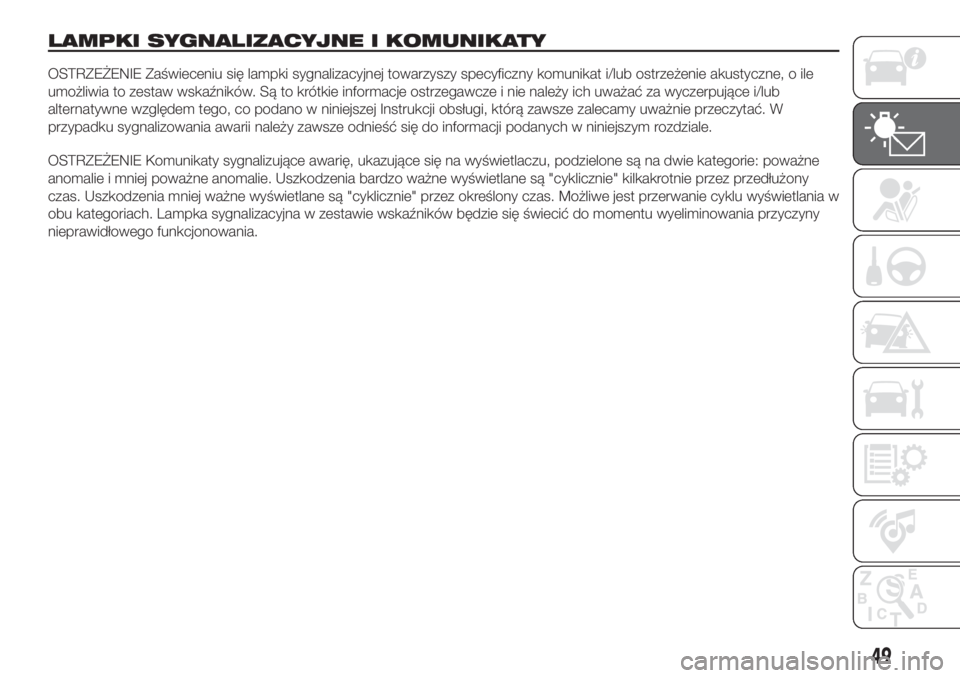

LAMPKI SYGNALIZACYJNE I KOMUNIKATY
OSTRZEŻENIE Zaświeceniu się lampki sygnalizacyjnej towarzyszy specyficzny komunikat i/lub ostrzeżenie akustyczne, o ile
umożliwia to zestaw wskaźników. Są to krótkie informacje ostrzegawcze i nie należy ich uważać za wyczerpujące i/lub
alternatywne względem tego, co podano w niniejszej Instrukcji obsługi, którą zawsze zalecamy uważnie przeczytać. W
przypadku sygnalizowania awarii należy zawsze odnieść się do informacji podanych w niniejszym rozdziale.
OSTRZEŻENIE Komunikaty sygnalizujące awarię, ukazujące się na wyświetlaczu, podzielone są na dwie kategorie: poważne
anomalie i mniej poważne anomalie. Uszkodzenia bardzo ważne wyświetlane są "cyklicznie" kilkakrotnie przez przedłużony
czas. Uszkodzenia mniej ważne wyświetlane są "cyklicznie" przez określony czas. Możliwe jest przerwanie cyklu wyświetlania w
obu kategoriach. Lampka sygnalizacyjna w zestawie wskaźników będzie się świecić do momentu wyeliminowania przyczyny
nieprawidłowego funkcjonowania.
49

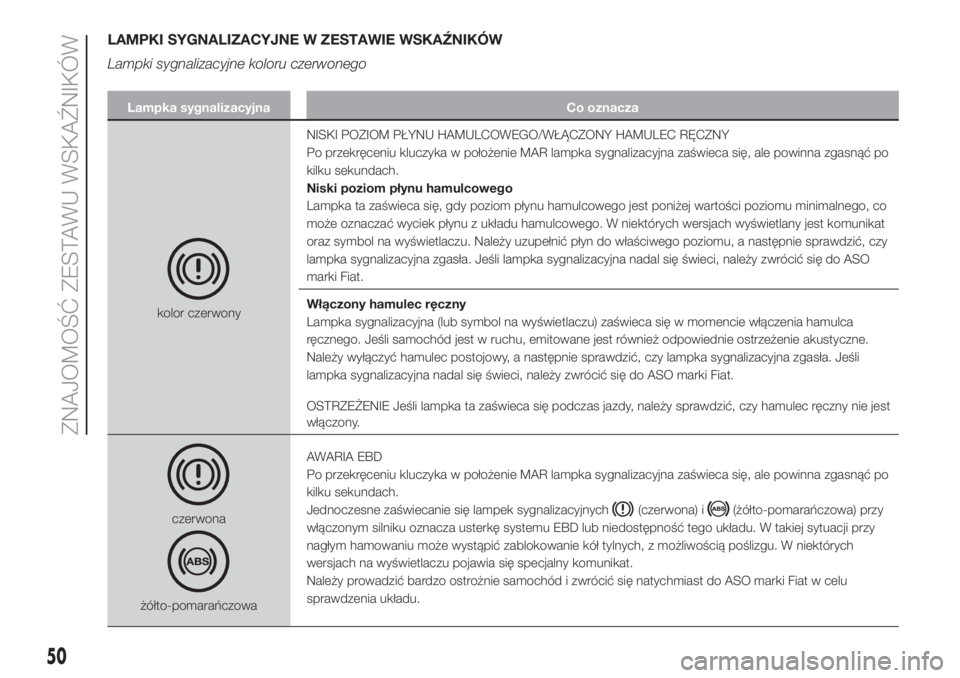

LAMPKI SYGNALIZACYJNE W ZESTAWIE WSKAŹNIKÓW
Lampki sygnalizacyjne koloru czerwonego
Lampka sygnalizacyjna Co oznacza
kolor czerwonyNISKI POZIOM PŁYNU HAMULCOWEGO/WŁĄCZONY HAMULEC RĘCZNY
Po przekręceniu kluczyka w położenie MAR lampka sygnalizacyjna zaświeca się, ale powinna zgasnąć po
kilku sekundach.
Niski poziom płynu hamulcowego
Lampka ta zaświeca się, gdy poziom płynu hamulcowego jest poniżej wartości poziomu minimalnego, co
może oznaczać wyciek płynu z układu hamulcowego. W niektórych wersjach wyświetlany jest komunikat
oraz symbol na wyświetlaczu. Należy uzupełnić płyn do właściwego poziomu, a następnie sprawdzić, czy
lampka sygnalizacyjna zgasła. Jeśli lampka sygnalizacyjna nadal się świeci, należy zwrócić się do ASO
marki Fiat.
Włączony hamulec ręczny
Lampka sygnalizacyjna (lub symbol na wyświetlaczu) zaświeca się w momencie włączenia hamulca
ręcznego. Jeśli samochód jest w ruchu, emitowane jest również odpowiednie ostrzeżenie akustyczne.
Należy wyłączyć hamulec postojowy, a następnie sprawdzić, czy lampka sygnalizacyjna zgasła. Jeśli
lampka sygnalizacyjna nadal się świeci, należy zwrócić się do ASO marki Fiat.
OSTRZEŻENIE Jeśli lampka ta zaświeca się podczas jazdy, należy sprawdzić, czy hamulec ręczny nie jest
włączony.
czerwona
żółto-pomarańczowaAWARIA EBD
Po przekręceniu kluczyka w położenie MAR lampka sygnalizacyjna zaświeca się, ale powinna zgasnąć po
kilku sekundach.
Jednoczesne zaświecanie się lampek sygnalizacyjnych
(czerwona) i(żółto-pomarańczowa) przy
włączonym silniku oznacza usterkę systemu EBD lub niedostępność tego układu. W takiej sytuacji przy
nagłym hamowaniu może wystąpić zablokowanie kół tylnych, z możliwością poślizgu. W niektórych
wersjach na wyświetlaczu pojawia się specjalny komunikat.
Należy prowadzić bardzo ostrożnie samochód i zwrócić się natychmiast do ASO marki Fiat w celu
sprawdzenia układu.
50

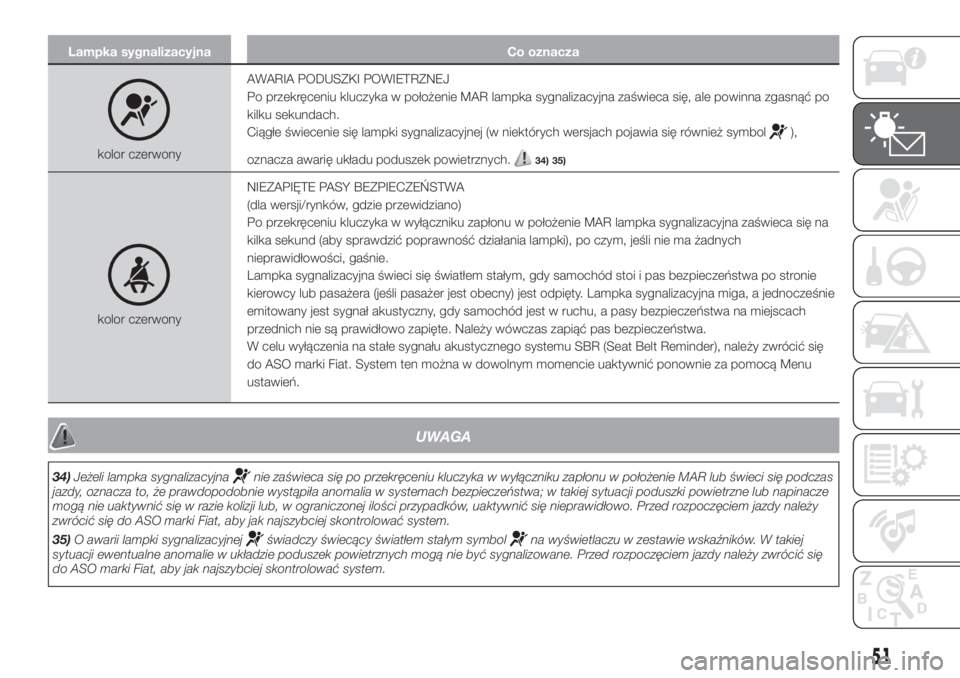

ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Lampka sygnalizacyjna Co oznacza
kolor czerwonyAWARIA PODUSZKI POWIETRZNEJ
Po przekręceniu kluczyka w położenie MAR lampka sygnalizacyjna zaświeca się, ale powinna zgasnąć po
kilku sekundach.
Ciągłe świecenie się lampki sygnalizacyjnej (w niektórych wersjach pojawia się również symbol
),
oznacza awarię układu poduszek powietrznych.
34) 35)
kolor czerwonyNIEZAPIĘTE PASY BEZPIECZEŃSTWA
(dla wersji/rynków, gdzie przewidziano)
Po przekręceniu kluczyka w wyłączniku zapłonu w położenie MAR lampka sygnalizacyjna zaświeca się na
kilka sekund (aby sprawdzić poprawność działania lampki), po czym, jeśli nie ma żadnych
nieprawidłowości, gaśnie.
Lampka sygnalizacyjna świeci się światłem stałym, gdy samochód stoi i pas bezpieczeństwa po stronie
kierowcy lub pasażera (jeśli pasażer jest obecny) jest odpięty. Lampka sygnalizacyjna miga, a jednocześnie
emitowany jest sygnał akustyczny, gdy samochód jest w ruchu, a pasy bezpieczeństwa na miejscach
przednich nie są prawidłowo zapięte. Należy wówczas zapiąć pas bezpieczeństwa.
W celu wyłączenia na stałe sygnału akustycznego systemu SBR (Seat Belt Reminder), należy zwrócić się
do ASO marki Fiat. System ten można w dowolnym momencie uaktywnić ponownie za pomocą Menu
ustawień.
UWAGA
34)Jeżeli lampka sygnalizacyjnanie zaświeca się po przekręceniu kluczyka w wyłączniku zapłonu w położenie MAR lub świeci się podczas
jazdy, oznacza to, że prawdopodobnie wystąpiła anomalia w systemach bezpieczeństwa; w takiej sytuacji poduszki powietrzne lub napinacze
mogą nie uaktywnić się w razie kolizji lub, w ograniczonej ilości przypadków, uaktywnić się nieprawidłowo. Przed rozpoczęciem jazdy należy
zwrócić się do ASO marki Fiat, aby jak najszybciej skontrolować system.
35)O awarii lampki sygnalizacyjnej
świadczy świecący światłem stałym symbolna wyświetlaczu w zestawie wskaźników. W takiej
sytuacji ewentualne anomalie w układzie poduszek powietrznych mogą nie być sygnalizowane. Przed rozpoczęciem jazdy należy zwrócić się
do ASO marki Fiat, aby jak najszybciej skontrolować system.
51

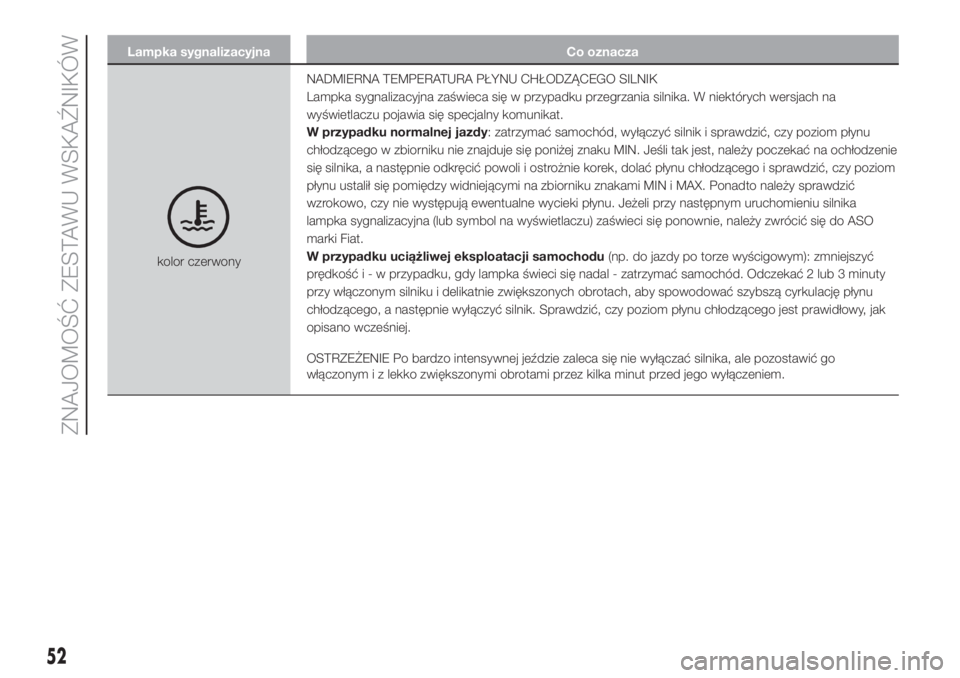

Lampka sygnalizacyjna Co oznacza
kolor czerwonyNADMIERNA TEMPERATURA PŁYNU CHŁODZĄCEGO SILNIK
Lampka sygnalizacyjna zaświeca się w przypadku przegrzania silnika. W niektórych wersjach na
wyświetlaczu pojawia się specjalny komunikat.
W przypadku normalnej jazdy: zatrzymać samochód, wyłączyć silnik i sprawdzić, czy poziom płynu
chłodzącego w zbiorniku nie znajduje się poniżej znaku MIN. Jeśli tak jest, należy poczekać na ochłodzenie
się silnika, a następnie odkręcić powoli i ostrożnie korek, dolać płynu chłodzącego i sprawdzić, czy poziom
płynu ustalił się pomiędzy widniejącymi na zbiorniku znakami MIN i MAX. Ponadto należy sprawdzić
wzrokowo, czy nie występują ewentualne wycieki płynu. Jeżeli przy następnym uruchomieniu silnika
lampka sygnalizacyjna (lub symbol na wyświetlaczu) zaświeci się ponownie, należy zwrócić się do ASO
marki Fiat.
W przypadku uciążliwej eksploatacji samochodu(np. do jazdy po torze wyścigowym): zmniejszyć
prędkośći-wprzypadku, gdy lampka świeci się nadal - zatrzymać samochód. Odczekać 2 lub 3 minuty
przy włączonym silniku i delikatnie zwiększonych obrotach, aby spowodować szybszą cyrkulację płynu
chłodzącego, a następnie wyłączyć silnik. Sprawdzić, czy poziom płynu chłodzącego jest prawidłowy, jak
opisano wcześniej.
OSTRZEŻENIE Po bardzo intensywnej jeździe zaleca się nie wyłączać silnika, ale pozostawić go
włączonym i z lekko zwiększonymi obrotami przez kilka minut przed jego wyłączeniem.
52
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

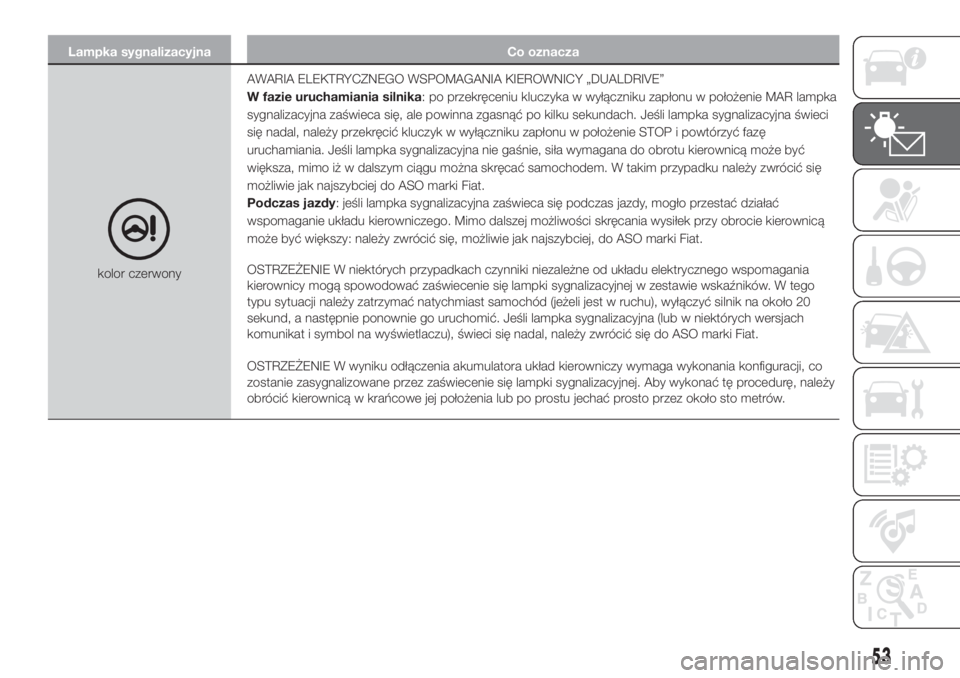

Lampka sygnalizacyjna Co oznacza
kolor czerwonyAWARIA ELEKTRYCZNEGO WSPOMAGANIA KIEROWNICY „DUALDRIVE”
W fazie uruchamiania silnika: po przekręceniu kluczyka w wyłączniku zapłonu w położenie MAR lampka
sygnalizacyjna zaświeca się, ale powinna zgasnąć po kilku sekundach. Jeśli lampka sygnalizacyjna świeci
się nadal, należy przekręcić kluczyk w wyłączniku zapłonu w położenie STOP i powtórzyć fazę
uruchamiania. Jeśli lampka sygnalizacyjna nie gaśnie, siła wymagana do obrotu kierownicą może być
większa, mimo iż w dalszym ciągu można skręcać samochodem. W takim przypadku należy zwrócić się
możliwie jak najszybciej do ASO marki Fiat.
Podczas jazdy: jeśli lampka sygnalizacyjna zaświeca się podczas jazdy, mogło przestać działać
wspomaganie układu kierowniczego. Mimo dalszej możliwości skręcania wysiłek przy obrocie kierownicą
może być większy: należy zwrócić się, możliwie jak najszybciej, do ASO marki Fiat.
OSTRZEŻENIE W niektórych przypadkach czynniki niezależne od układu elektrycznego wspomagania
kierownicy mogą spowodować zaświecenie się lampki sygnalizacyjnej w zestawie wskaźników. W tego
typu sytuacji należy zatrzymać natychmiast samochód (jeżeli jest w ruchu), wyłączyć silnik na około 20
sekund, a następnie ponownie go uruchomić. Jeśli lampka sygnalizacyjna (lub w niektórych wersjach
komunikat i symbol na wyświetlaczu), świeci się nadal, należy zwrócić się do ASO marki Fiat.
OSTRZEŻENIE W wyniku odłączenia akumulatora układ kierowniczy wymaga wykonania konfiguracji, co
zostanie zasygnalizowane przez zaświecenie się lampki sygnalizacyjnej. Aby wykonać tę procedurę, należy
obrócić kierownicą w krańcowe jej położenia lub po prostu jechać prosto przez około sto metrów.
53

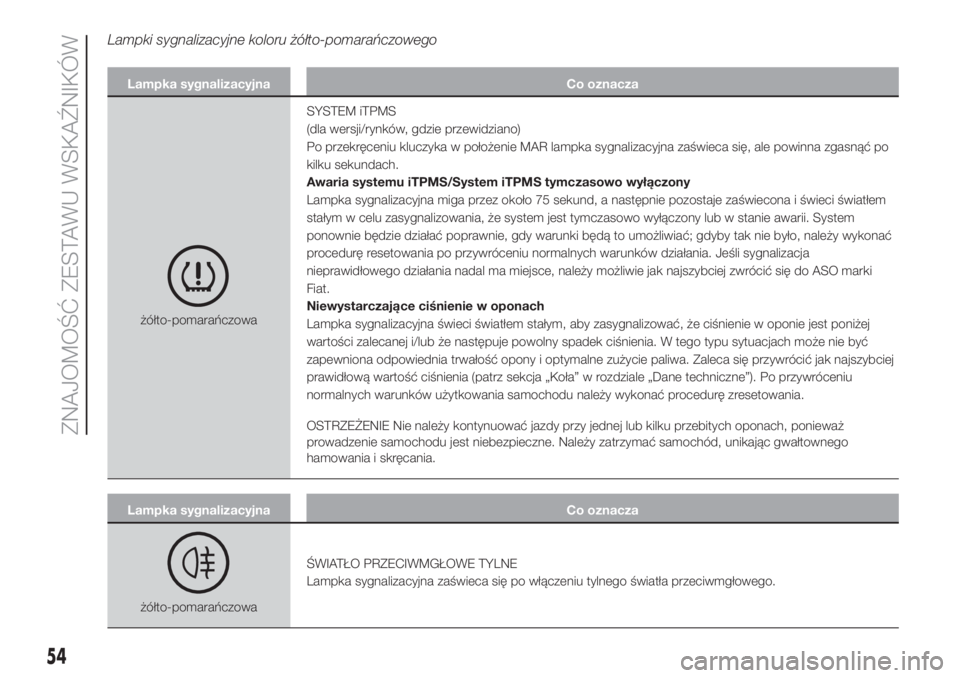

Lampki sygnalizacyjne koloru żółto-pomarańczowego
Lampka sygnalizacyjna Co oznacza
żółto-pomarańczowaSYSTEM iTPMS
(dla wersji/rynków, gdzie przewidziano)
Po przekręceniu kluczyka w położenie MAR lampka sygnalizacyjna zaświeca się, ale powinna zgasnąć po
kilku sekundach.
Awaria systemu iTPMS/System iTPMS tymczasowo wyłączony
Lampka sygnalizacyjna miga przez około 75 sekund, a następnie pozostaje zaświecona i świeci światłem
stałym w celu zasygnalizowania, że system jest tymczasowo wyłączony lub w stanie awarii. System
ponownie będzie działać poprawnie, gdy warunki będą to umożliwiać; gdyby tak nie było, należy wykonać
procedurę resetowania po przywróceniu normalnych warunków działania. Jeśli sygnalizacja
nieprawidłowego działania nadal ma miejsce, należy możliwie jak najszybciej zwrócić się do ASO marki
Fiat.
Niewystarczające ciśnienie w oponach
Lampka sygnalizacyjna świeci światłem stałym, aby zasygnalizować, że ciśnienie w oponie jest poniżej
wartości zalecanej i/lub że następuje powolny spadek ciśnienia. W tego typu sytuacjach może nie być
zapewniona odpowiednia trwałość opony i optymalne zużycie paliwa. Zaleca się przywrócić jak najszybciej
prawidłową wartość ciśnienia (patrz sekcja „Koła” w rozdziale „Dane techniczne”). Po przywróceniu
normalnych warunków użytkowania samochodu należy wykonać procedurę zresetowania.
OSTRZEŻENIE Nie należy kontynuować jazdy przy jednej lub kilku przebitych oponach, ponieważ
prowadzenie samochodu jest niebezpieczne. Należy zatrzymać samochód, unikając gwałtownego
hamowania i skręcania.
Lampka sygnalizacyjna Co oznacza
żółto-pomarańczowaŚWIATŁO PRZECIWMGŁOWE TYLNE
Lampka sygnalizacyjna zaświeca się po włączeniu tylnego światła przeciwmgłowego.
54
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

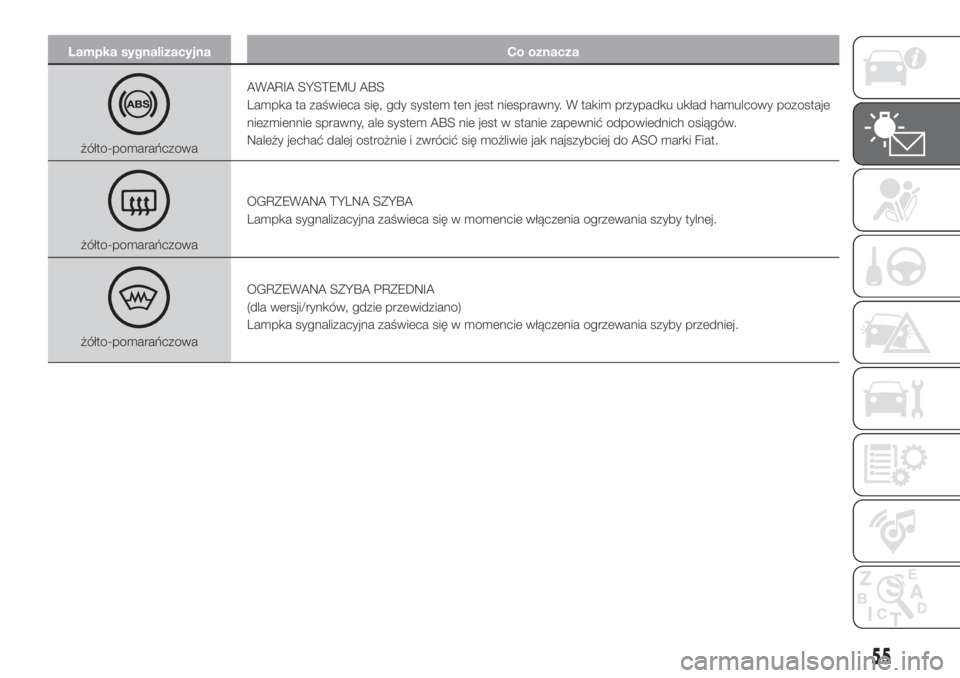

Lampka sygnalizacyjna Co oznacza
żółto-pomarańczowaAWARIA SYSTEMU ABS
Lampka ta zaświeca się, gdy system ten jest niesprawny. W takim przypadku układ hamulcowy pozostaje
niezmiennie sprawny, ale system ABS nie jest w stanie zapewnić odpowiednich osiągów.
Należy jechać dalej ostrożnie i zwrócić się możliwie jak najszybciej do ASO marki Fiat.
żółto-pomarańczowaOGRZEWANA TYLNA SZYBA
Lampka sygnalizacyjna zaświeca się w momencie włączenia ogrzewania szyby tylnej.
żółto-pomarańczowaOGRZEWANA SZYBA PRZEDNIA
(dla wersji/rynków, gdzie przewidziano)
Lampka sygnalizacyjna zaświeca się w momencie włączenia ogrzewania szyby przedniej.
55

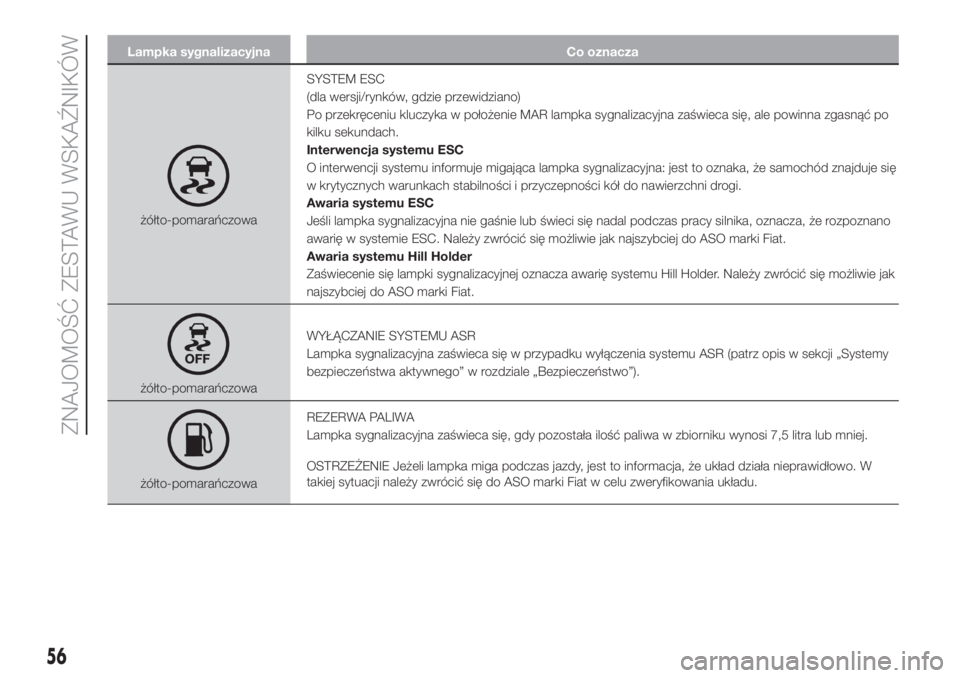

Lampka sygnalizacyjna Co oznacza
żółto-pomarańczowaSYSTEM ESC
(dla wersji/rynków, gdzie przewidziano)
Po przekręceniu kluczyka w położenie MAR lampka sygnalizacyjna zaświeca się, ale powinna zgasnąć po
kilku sekundach.
Interwencja systemu ESC
O interwencji systemu informuje migająca lampka sygnalizacyjna: jest to oznaka, że samochód znajduje się
w krytycznych warunkach stabilności i przyczepności kół do nawierzchni drogi.
Awaria systemu ESC
Jeśli lampka sygnalizacyjna nie gaśnie lub świeci się nadal podczas pracy silnika, oznacza, że rozpoznano
awarię w systemie ESC. Należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
Awaria systemu Hill Holder
Zaświecenie się lampki sygnalizacyjnej oznacza awarię systemu Hill Holder. Należy zwrócić się możliwie jak
najszybciej do ASO marki Fiat.
żółto-pomarańczowaWYŁĄCZANIE SYSTEMU ASR
Lampka sygnalizacyjna zaświeca się w przypadku wyłączenia systemu ASR (patrz opis w sekcji „Systemy
bezpieczeństwa aktywnego” w rozdziale „Bezpieczeństwo”).
żółto-pomarańczowaREZERWA PALIWA
Lampka sygnalizacyjna zaświeca się, gdy pozostała ilość paliwa w zbiorniku wynosi 7,5 litra lub mniej.
OSTRZEŻENIE Jeżeli lampka miga podczas jazdy, jest to informacja, że układ działa nieprawidłowo. W
takiej sytuacji należy zwrócić się do ASO marki Fiat w celu zweryfikowania układu.
56
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Lampka sygnalizacyjna Co oznacza
żółto-pomarańczowaAWARIA SYSTEMU EOBD/WTRYSKU
Po przekręceniu kluczyka w położenie MAR lampka sygnalizacyjna zaświeca się, ale powinna zgasnąć po
kilku sekundach.
Jeśli lampka ta pozostaje zaświecona lub zaświeca się podczas jazdy, oznacza, że układ wtrysku nie działa
prawidłowo.
Lampka sygnalizacyjna świeci światłem stałym: sygnalizuje nieprawidłowe działanie systemu
zasilania/zapłonu, co może spowodować wysokie emisje spalin, możliwą utratę osiągów, złe właściwości
jezdne i wysokie zużycie paliwa. W tego typu tych warunkach można kontynuować podróż, unikając
jednak nadmiernego przeciążania silnika lub wysokich prędkości. Dłuższe używanie samochodu ze
świecącą się lampką może spowodować uszkodzenia: należy zwrócić się jak najszybciej do ASO marki
Fiat.
Lampka sygnalizacyjna zgaśnie, jeżeli usterka zostanie wyeliminowana, jednak system zapamięta tę
sygnalizację.
Lampka sygnalizacyjna miga (tylko w przypadku silników benzynowych): sygnalizuje
prawdopodobne uszkodzenie katalizatora. Należy zwolnić pedał przyspieszenia, zmniejszając obroty
silnika, dopóki lampka nie przestanie migać. Kontynuować jazdę z umiarkowaną prędkością, unikając
jazdy, która może spowodować ponowne miganie lampki i zwrócić się możliwie jak najszybciej do ASO
marki Fiat.
16)
57

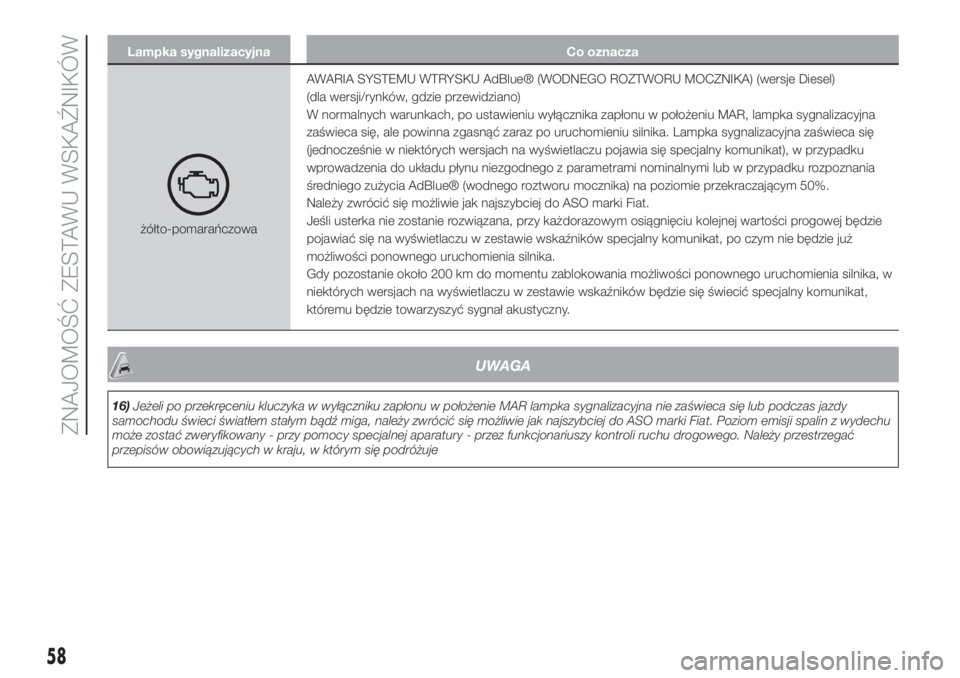

Lampka sygnalizacyjna Co oznacza
żółto-pomarańczowaAWARIA SYSTEMU WTRYSKU AdBlue® (WODNEGO ROZTWORU MOCZNIKA) (wersje Diesel)
(dla wersji/rynków, gdzie przewidziano)
W normalnych warunkach, po ustawieniu wyłącznika zapłonu w położeniu MAR, lampka sygnalizacyjna
zaświeca się, ale powinna zgasnąć zaraz po uruchomieniu silnika. Lampka sygnalizacyjna zaświeca się
(jednocześnie w niektórych wersjach na wyświetlaczu pojawia się specjalny komunikat), w przypadku
wprowadzenia do układu płynu niezgodnego z parametrami nominalnymi lub w przypadku rozpoznania
średniego zużycia AdBlue® (wodnego roztworu mocznika) na poziomie przekraczającym 50%.
Należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
Jeśli usterka nie zostanie rozwiązana, przy każdorazowym osiągnięciu kolejnej wartości progowej będzie
pojawiać się na wyświetlaczu w zestawie wskaźników specjalny komunikat, po czym nie będzie już
możliwości ponownego uruchomienia silnika.
Gdy pozostanie około 200 km do momentu zablokowania możliwości ponownego uruchomienia silnika, w
niektórych wersjach na wyświetlaczu w zestawie wskaźników będzie się świecić specjalny komunikat,
któremu będzie towarzyszyć sygnał akustyczny.
UWAGA
16)Jeżeli po przekręceniu kluczyka w wyłączniku zapłonu w położenie MAR lampka sygnalizacyjna nie zaświeca się lub podczas jazdy
samochodu świeci światłem stałym bądź miga, należy zwrócić się możliwie jak najszybciej do ASO marki Fiat. Poziom emisji spalin z wydechu
może zostać zweryfikowany - przy pomocy specjalnej aparatury - przez funkcjonariuszy kontroli ruchu drogowego. Należy przestrzegać
przepisów obowiązujących w kraju, w którym się podróżuje
58
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
