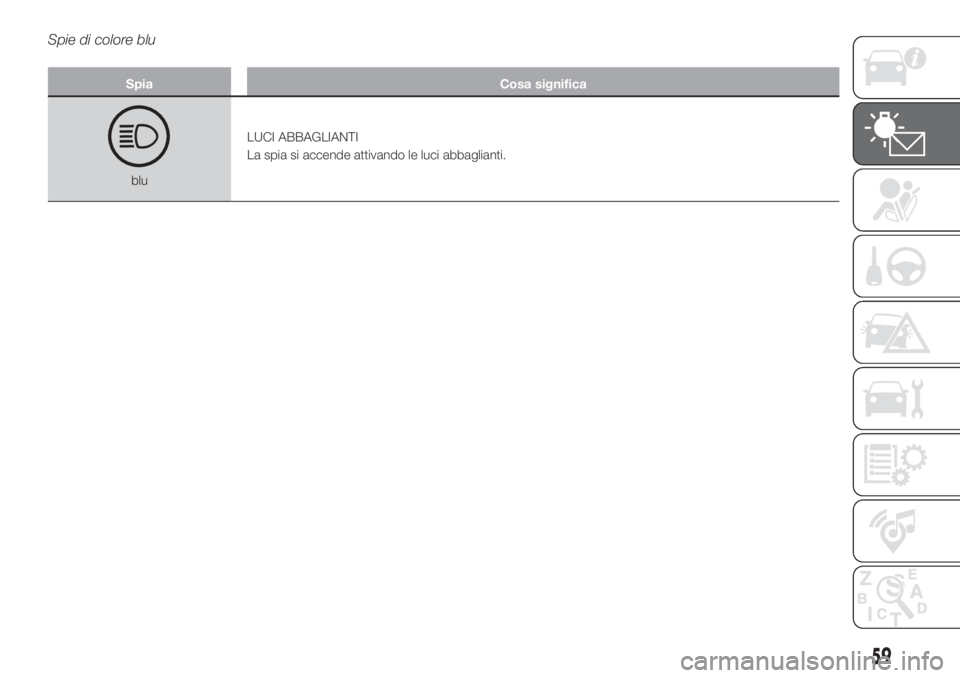

Page 61 of 264
Spie di colore blu
Spia Cosa significa
bluLUCI ABBAGLIANTI
La spia si accende attivando le luci abbaglianti.
59

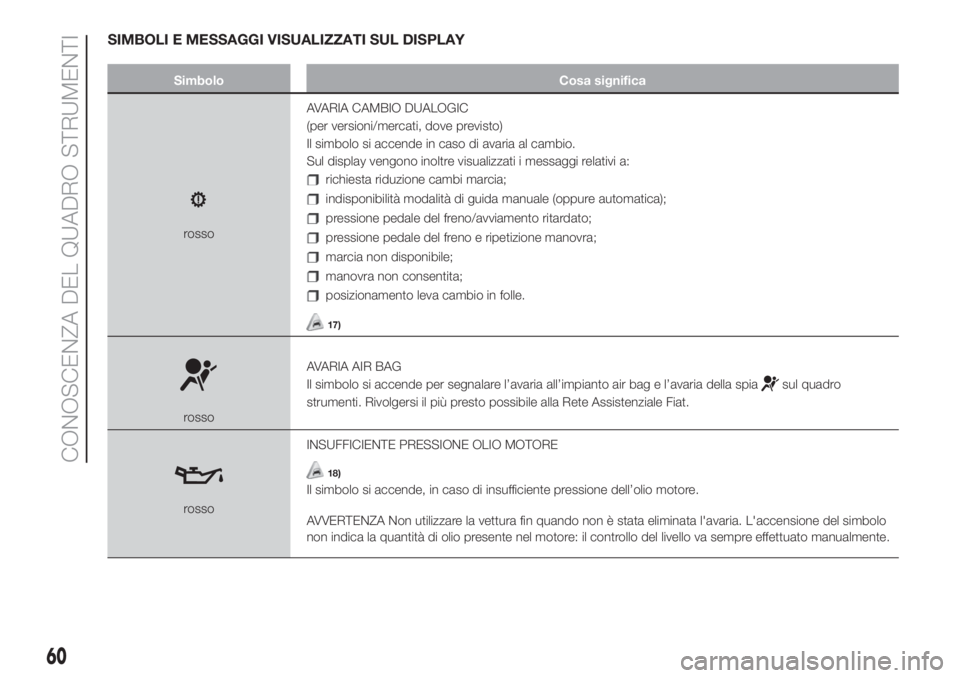

Page 62 of 264
SIMBOLI E MESSAGGI VISUALIZZATI SUL DISPLAY
Simbolo Cosa significa
rossoAVARIA CAMBIO DUALOGIC
(per versioni/mercati, dove previsto)
Il simbolo si accende in caso di avaria al cambio.
Sul display vengono inoltre visualizzati i messaggi relativi a:
richiesta riduzione cambi marcia;
indisponibilità modalità di guida manuale (oppure automatica);
pressione pedale del freno/avviamento ritardato;
pressione pedale del freno e ripetizione manovra;
marcia non disponibile;
manovra non consentita;
posizionamento leva cambio in folle.
17)
rossoAVARIA AIR BAG
Il simbolo si accende per segnalare l’avaria all’impianto air bag e l’avaria della spia
sul quadro
strumenti. Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
rossoINSUFFICIENTE PRESSIONE OLIO MOTORE
18)
Il simbolo si accende, in caso di insufficiente pressione dell’olio motore.
AVVERTENZA Non utilizzare la vettura fin quando non è stata eliminata l'avaria. L'accensione del simbolo
non indica la quantità di olio presente nel motore: il controllo del livello va sempre effettuato manualmente.
60
CONOSCENZA DEL QUADRO STRUMENTI

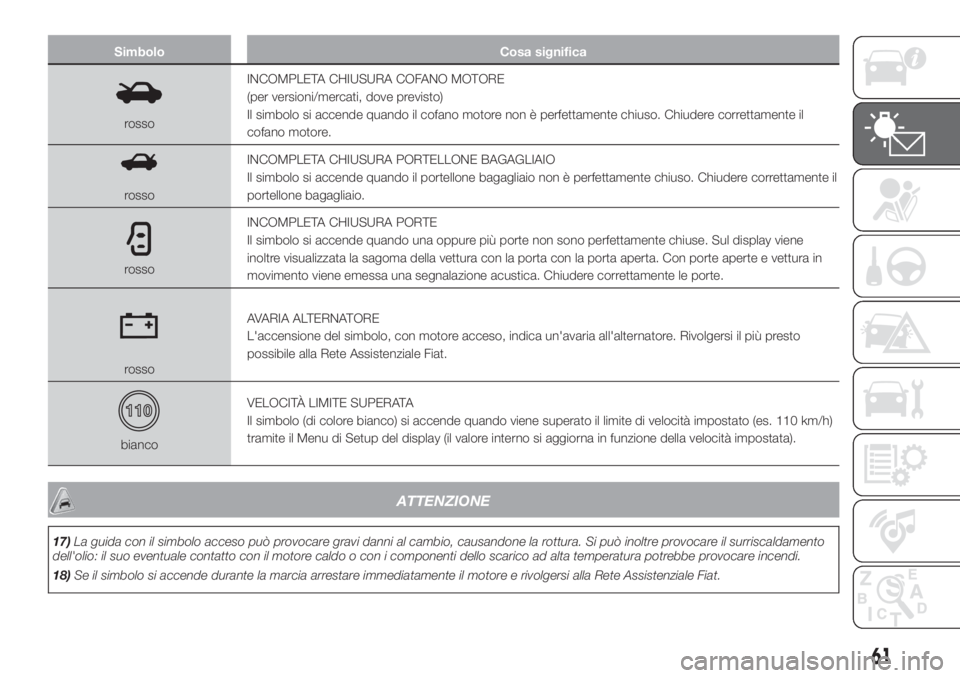

Page 63 of 264
Simbolo Cosa significa
rossoINCOMPLETA CHIUSURA COFANO MOTORE
(per versioni/mercati, dove previsto)
Il simbolo si accende quando il cofano motore non è perfettamente chiuso. Chiudere correttamente il
cofano motore.
rossoINCOMPLETA CHIUSURA PORTELLONE BAGAGLIAIO
Il simbolo si accende quando il portellone bagagliaio non è perfettamente chiuso. Chiudere correttamente il
portellone bagagliaio.
rossoINCOMPLETA CHIUSURA PORTE
Il simbolo si accende quando una oppure più porte non sono perfettamente chiuse. Sul display viene
inoltre visualizzata la sagoma della vettura con la porta con la porta aperta. Con porte aperte e vettura in
movimento viene emessa una segnalazione acustica. Chiudere correttamente le porte.
rossoAVARIA ALTERNATORE
L'accensione del simbolo, con motore acceso, indica un'avaria all'alternatore. Rivolgersi il più presto
possibile alla Rete Assistenziale Fiat.
biancoVELOCITÀ LIMITE SUPERATA
Il simbolo (di colore bianco) si accende quando viene superato il limite di velocità impostato (es. 110 km/h)
tramite il Menu di Setup del display (il valore interno si aggiorna in funzione della velocità impostata).
ATTENZIONE
17)La guida con il simbolo acceso può provocare gravi danni al cambio, causandone la rottura. Si può inoltre provocare il surriscaldamento
dell'olio: il suo eventuale contatto con il motore caldo o con i componenti dello scarico ad alta temperatura potrebbe provocare incendi.
18)Se il simbolo si accende durante la marcia arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Fiat.
61

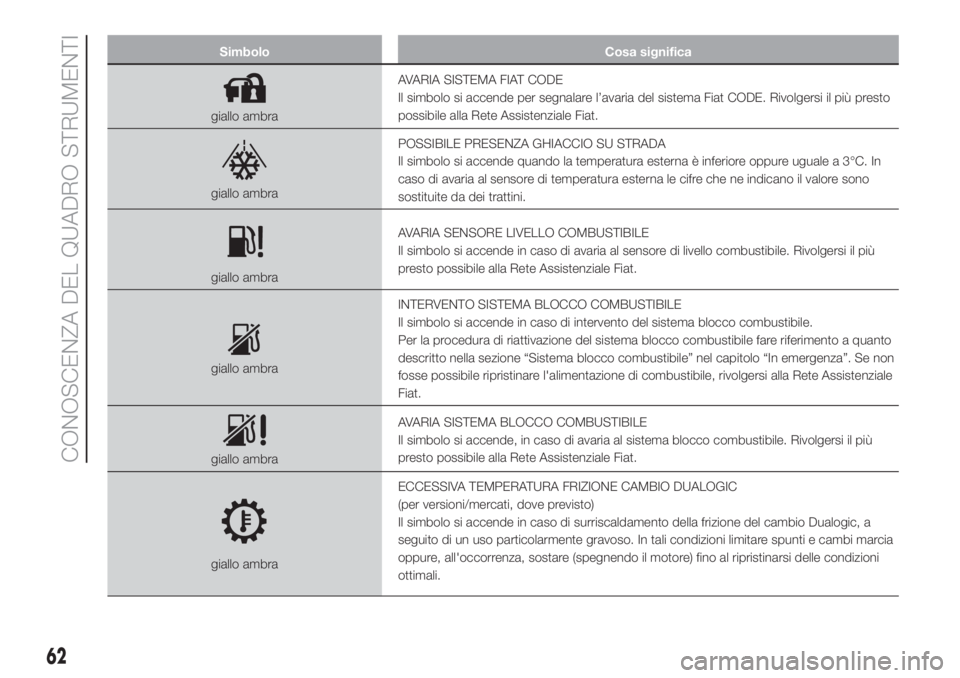

Page 64 of 264
Simbolo Cosa significa
giallo ambraAVARIA SISTEMA FIAT CODE
Il simbolo si accende per segnalare l’avaria del sistema Fiat CODE. Rivolgersi il più presto
possibile alla Rete Assistenziale Fiat.
giallo ambraPOSSIBILE PRESENZA GHIACCIO SU STRADA
Il simbolo si accende quando la temperatura esterna è inferiore oppure uguale a 3°C. In
caso di avaria al sensore di temperatura esterna le cifre che ne indicano il valore sono
sostituite da dei trattini.
giallo ambraAVARIA SENSORE LIVELLO COMBUSTIBILE
Il simbolo si accende in caso di avaria al sensore di livello combustibile. Rivolgersi il più
presto possibile alla Rete Assistenziale Fiat.
giallo ambraINTERVENTO SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende in caso di intervento del sistema blocco combustibile.
Per la procedura di riattivazione del sistema blocco combustibile fare riferimento a quanto
descritto nella sezione “Sistema blocco combustibile” nel capitolo “In emergenza”. Se non
fosse possibile ripristinare l'alimentazione di combustibile, rivolgersi alla Rete Assistenziale
Fiat.
giallo ambraAVARIA SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende, in caso di avaria al sistema blocco combustibile. Rivolgersi il più
presto possibile alla Rete Assistenziale Fiat.
giallo ambraECCESSIVA TEMPERATURA FRIZIONE CAMBIO DUALOGIC
(per versioni/mercati, dove previsto)
Il simbolo si accende in caso di surriscaldamento della frizione del cambio Dualogic, a
seguito di un uso particolarmente gravoso. In tali condizioni limitare spunti e cambi marcia
oppure, all'occorrenza, sostare (spegnendo il motore) fino al ripristinarsi delle condizioni
ottimali.
62
CONOSCENZA DEL QUADRO STRUMENTI

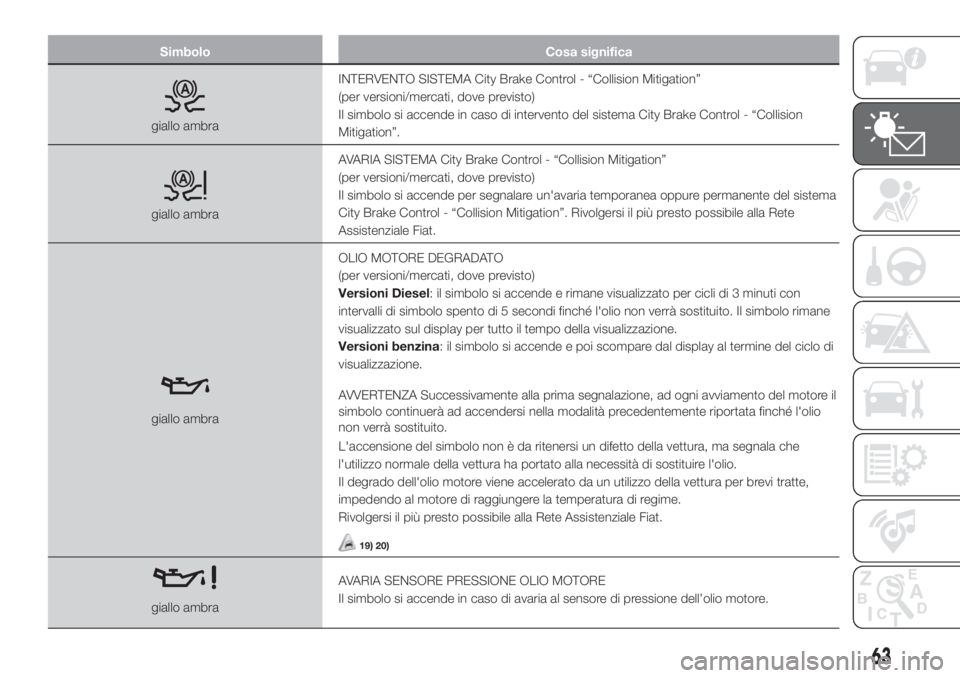

Page 65 of 264
Simbolo Cosa significa
giallo ambraINTERVENTO SISTEMA City Brake Control - “Collision Mitigation”
(per versioni/mercati, dove previsto)
Il simbolo si accende in caso di intervento del sistema City Brake Control - “Collision
Mitigation”.
giallo ambraAVARIA SISTEMA City Brake Control - “Collision Mitigation”
(per versioni/mercati, dove previsto)
Il simbolo si accende per segnalare un'avaria temporanea oppure permanente del sistema
City Brake Control - “Collision Mitigation”. Rivolgersi il più presto possibile alla Rete
Assistenziale Fiat.
giallo ambraOLIO MOTORE DEGRADATO
(per versioni/mercati, dove previsto)
Versioni Diesel: il simbolo si accende e rimane visualizzato per cicli di 3 minuti con
intervalli di simbolo spento di 5 secondi finché l'olio non verrà sostituito. Il simbolo rimane
visualizzato sul display per tutto il tempo della visualizzazione.
Versioni benzina: il simbolo si accende e poi scompare dal display al termine del ciclo di
visualizzazione.
AVVERTENZA Successivamente alla prima segnalazione, ad ogni avviamento del motore il
simbolo continuerà ad accendersi nella modalità precedentemente riportata finché l'olio
non verrà sostituito.
L'accensione del simbolo non è da ritenersi un difetto della vettura, ma segnala che
l'utilizzo normale della vettura ha portato alla necessità di sostituire l'olio.
Il degrado dell'olio motore viene accelerato da un utilizzo della vettura per brevi tratte,
impedendo al motore di raggiungere la temperatura di regime.
Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
19) 20)
giallo ambraAVARIA SENSORE PRESSIONE OLIO MOTORE
Il simbolo si accende in caso di avaria al sensore di pressione dell’olio motore.
63

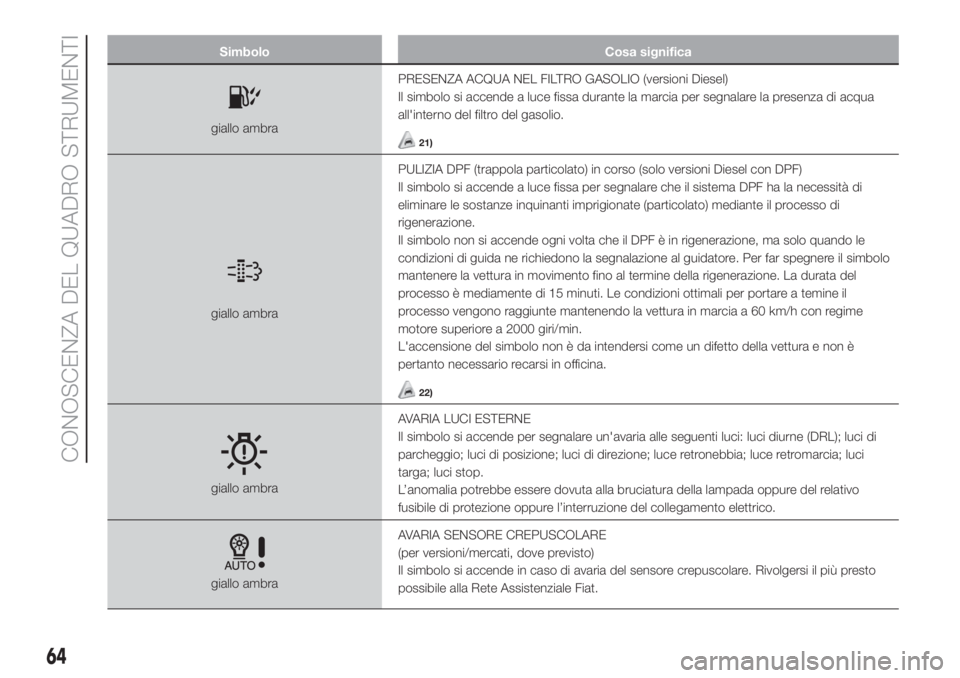

Page 66 of 264
Simbolo Cosa significa
giallo ambraPRESENZA ACQUA NEL FILTRO GASOLIO (versioni Diesel)
Il simbolo si accende a luce fissa durante la marcia per segnalare la presenza di acqua
all'interno del filtro del gasolio.21)
giallo ambraPULIZIA DPF (trappola particolato) in corso (solo versioni Diesel con DPF)
Il simbolo si accende a luce fissa per segnalare che il sistema DPF ha la necessità di
eliminare le sostanze inquinanti imprigionate (particolato) mediante il processo di
rigenerazione.
Il simbolo non si accende ogni volta che il DPF è in rigenerazione, ma solo quando le
condizioni di guida ne richiedono la segnalazione al guidatore. Per far spegnere il simbolo
mantenere la vettura in movimento fino al termine della rigenerazione. La durata del
processo è mediamente di 15 minuti. Le condizioni ottimali per portare a temine il
processo vengono raggiunte mantenendo la vettura in marcia a 60 km/h con regime
motore superiore a 2000 giri/min.
L'accensione del simbolo non è da intendersi come un difetto della vettura e non è
pertanto necessario recarsi in officina.
22)
giallo ambraAVARIA LUCI ESTERNE
Il simbolo si accende per segnalare un'avaria alle seguenti luci: luci diurne (DRL); luci di
parcheggio; luci di posizione; luci di direzione; luce retronebbia; luce retromarcia; luci
targa; luci stop.
L’anomalia potrebbe essere dovuta alla bruciatura della lampada oppure del relativo
fusibile di protezione oppure l’interruzione del collegamento elettrico.
giallo ambraAVARIA SENSORE CREPUSCOLARE
(per versioni/mercati, dove previsto)
Il simbolo si accende in caso di avaria del sensore crepuscolare. Rivolgersi il più presto
possibile alla Rete Assistenziale Fiat.
64
CONOSCENZA DEL QUADRO STRUMENTI

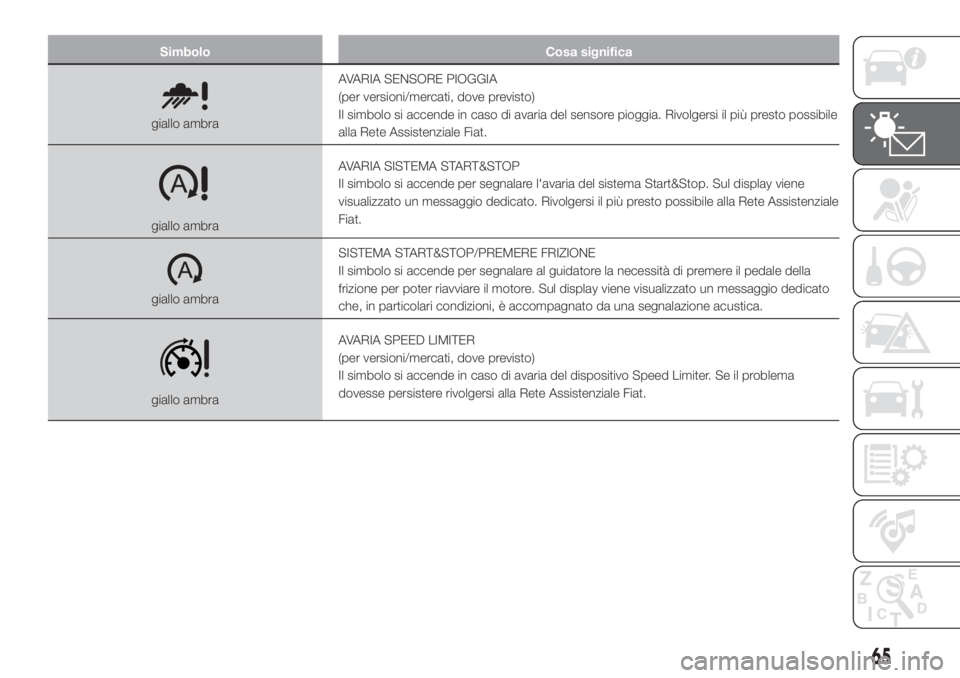

Page 67 of 264
Simbolo Cosa significa
giallo ambraAVARIA SENSORE PIOGGIA
(per versioni/mercati, dove previsto)
Il simbolo si accende in caso di avaria del sensore pioggia. Rivolgersi il più presto possibile
alla Rete Assistenziale Fiat.
giallo ambraAVARIA SISTEMA START&STOP
Il simbolo si accende per segnalare l'avaria del sistema Start&Stop. Sul display viene
visualizzato un messaggio dedicato. Rivolgersi il più presto possibile alla Rete Assistenziale
Fiat.
giallo ambraSISTEMA START&STOP/PREMERE FRIZIONE
Il simbolo si accende per segnalare al guidatore la necessità di premere il pedale della
frizione per poter riavviare il motore. Sul display viene visualizzato un messaggio dedicato
che, in particolari condizioni, è accompagnato da una segnalazione acustica.
giallo ambraAVARIA SPEED LIMITER
(per versioni/mercati, dove previsto)
Il simbolo si accende in caso di avaria del dispositivo Speed Limiter. Se il problema
dovesse persistere rivolgersi alla Rete Assistenziale Fiat.
65

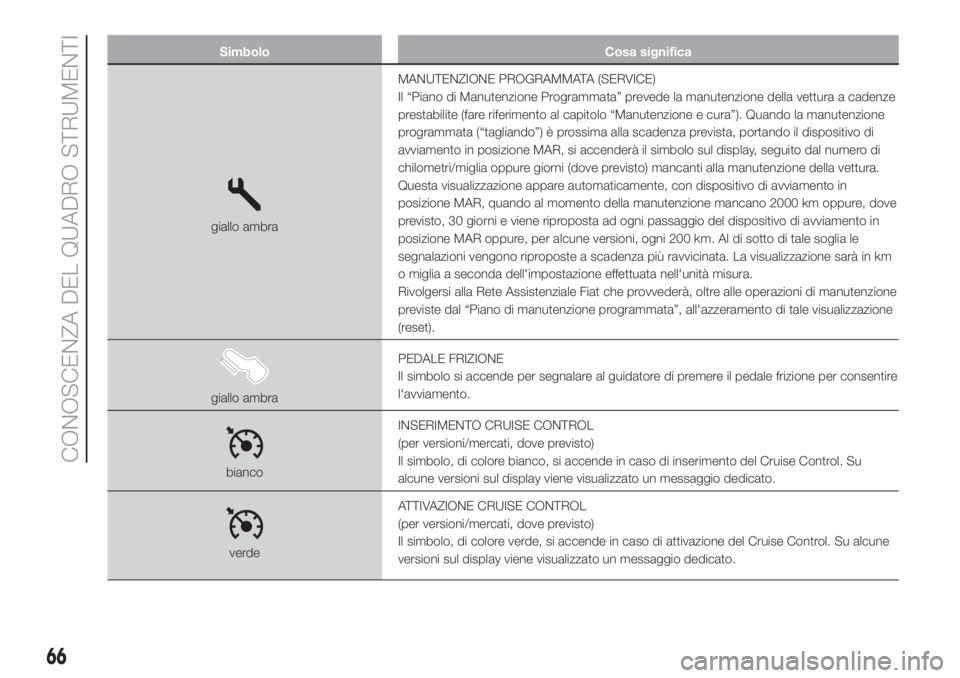

Page 68 of 264
Simbolo Cosa significa
giallo ambraMANUTENZIONE PROGRAMMATA (SERVICE)
Il “Piano di Manutenzione Programmata” prevede la manutenzione della vettura a cadenze
prestabilite (fare riferimento al capitolo “Manutenzione e cura”). Quando la manutenzione
programmata (“tagliando”) è prossima alla scadenza prevista, portando il dispositivo di
avviamento in posizione MAR, si accenderà il simbolo sul display, seguito dal numero di
chilometri/miglia oppure giorni (dove previsto) mancanti alla manutenzione della vettura.
Questa visualizzazione appare automaticamente, con dispositivo di avviamento in
posizione MAR, quando al momento della manutenzione mancano 2000 km oppure, dove
previsto, 30 giorni e viene riproposta ad ogni passaggio del dispositivo di avviamento in
posizione MAR oppure, per alcune versioni, ogni 200 km. Al di sotto di tale soglia le
segnalazioni vengono riproposte a scadenza più ravvicinata. La visualizzazione sarà in km
o miglia a seconda dell'impostazione effettuata nell'unità misura.
Rivolgersi alla Rete Assistenziale Fiat che provvederà, oltre alle operazioni di manutenzione
previste dal “Piano di manutenzione programmata”, all'azzeramento di tale visualizzazione
(reset).
giallo ambraPEDALE FRIZIONE
Il simbolo si accende per segnalare al guidatore di premere il pedale frizione per consentire
l'avviamento.
biancoINSERIMENTO CRUISE CONTROL
(per versioni/mercati, dove previsto)
Il simbolo, di colore bianco, si accende in caso di inserimento del Cruise Control. Su
alcune versioni sul display viene visualizzato un messaggio dedicato.
verdeATTIVAZIONE CRUISE CONTROL
(per versioni/mercati, dove previsto)
Il simbolo, di colore verde, si accende in caso di attivazione del Cruise Control. Su alcune
versioni sul display viene visualizzato un messaggio dedicato.
66
CONOSCENZA DEL QUADRO STRUMENTI

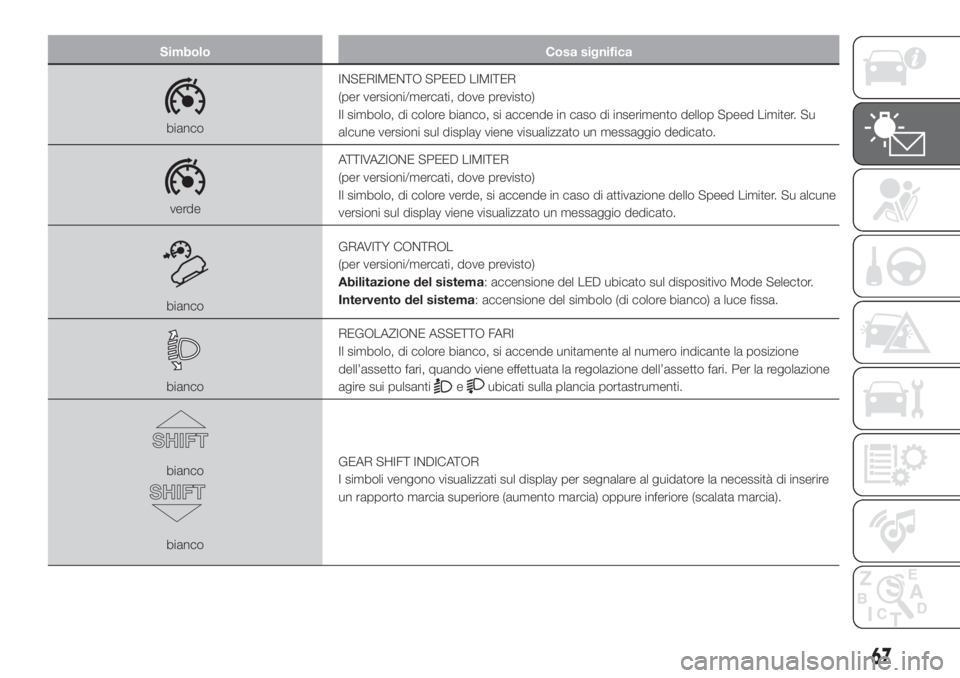

Page 69 of 264
Simbolo Cosa significa
biancoINSERIMENTO SPEED LIMITER
(per versioni/mercati, dove previsto)
Il simbolo, di colore bianco, si accende in caso di inserimento dellop Speed Limiter. Su
alcune versioni sul display viene visualizzato un messaggio dedicato.
verdeATTIVAZIONE SPEED LIMITER
(per versioni/mercati, dove previsto)
Il simbolo, di colore verde, si accende in caso di attivazione dello Speed Limiter. Su alcune
versioni sul display viene visualizzato un messaggio dedicato.
biancoGRAVITY CONTROL
(per versioni/mercati, dove previsto)
Abilitazione del sistema: accensione del LED ubicato sul dispositivo Mode Selector.
Intervento del sistema: accensione del simbolo (di colore bianco) a luce fissa.
biancoREGOLAZIONE ASSETTO FARI
Il simbolo, di colore bianco, si accende unitamente al numero indicante la posizione
dell’assetto fari, quando viene effettuata la regolazione dell’assetto fari. Per la regolazione
agire sui pulsantieubicati sulla plancia portastrumenti.
bianco
biancoGEAR SHIFT INDICATOR
I simboli vengono visualizzati sul display per segnalare al guidatore la necessità di inserire
un rapporto marcia superiore (aumento marcia) oppure inferiore (scalata marcia).
67

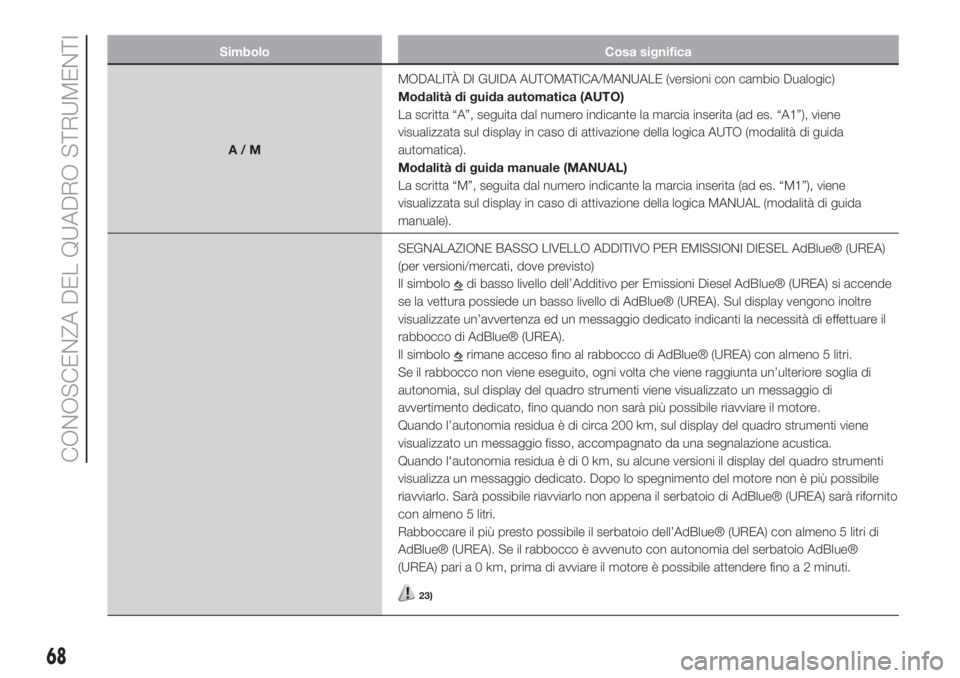

Page 70 of 264
Simbolo Cosa significa
A/MMODALITÀ DI GUIDA AUTOMATICA/MANUALE (versioni con cambio Dualogic)
Modalità di guida automatica (AUTO)
La scritta “A”, seguita dal numero indicante la marcia inserita (ad es. “A1”), viene
visualizzata sul display in caso di attivazione della logica AUTO (modalità di guida
automatica).
Modalità di guida manuale (MANUAL)
La scritta “M”, seguita dal numero indicante la marcia inserita (ad es. “M1”), viene
visualizzata sul display in caso di attivazione della logica MANUAL (modalità di guida
manuale).
SEGNALAZIONE BASSO LIVELLO ADDITIVO PER EMISSIONI DIESEL AdBlue® (UREA)
(per versioni/mercati, dove previsto)
Il simbolo
di basso livello dell’Additivo per Emissioni Diesel AdBlue® (UREA) si accende
se la vettura possiede un basso livello di AdBlue® (UREA). Sul display vengono inoltre
visualizzate un’avvertenza ed un messaggio dedicato indicanti la necessità di effettuare il
rabbocco di AdBlue® (UREA).
Il simbolo
rimane acceso fino al rabbocco di AdBlue® (UREA) con almeno 5 litri.
Se il rabbocco non viene eseguito, ogni volta che viene raggiunta un’ulteriore soglia di
autonomia, sul display del quadro strumenti viene visualizzato un messaggio di
avvertimento dedicato, fino quando non sarà più possibile riavviare il motore.
Quando l’autonomia residua è di circa 200 km, sul display del quadro strumenti viene
visualizzato un messaggio fisso, accompagnato da una segnalazione acustica.
Quando l'autonomia residua è di 0 km, su alcune versioni il display del quadro strumenti
visualizza un messaggio dedicato. Dopo lo spegnimento del motore non è più possibile
riavviarlo. Sarà possibile riavviarlo non appena il serbatoio di AdBlue® (UREA) sarà rifornito
con almeno 5 litri.
Rabboccare il più presto possibile il serbatoio dell’AdBlue® (UREA) con almeno 5 litri di
AdBlue® (UREA). Se il rabbocco è avvenuto con autonomia del serbatoio AdBlue®
(UREA) pari a 0 km, prima di avviare il motore è possibile attendere fino a 2 minuti.
23)
68
CONOSCENZA DEL QUADRO STRUMENTI
