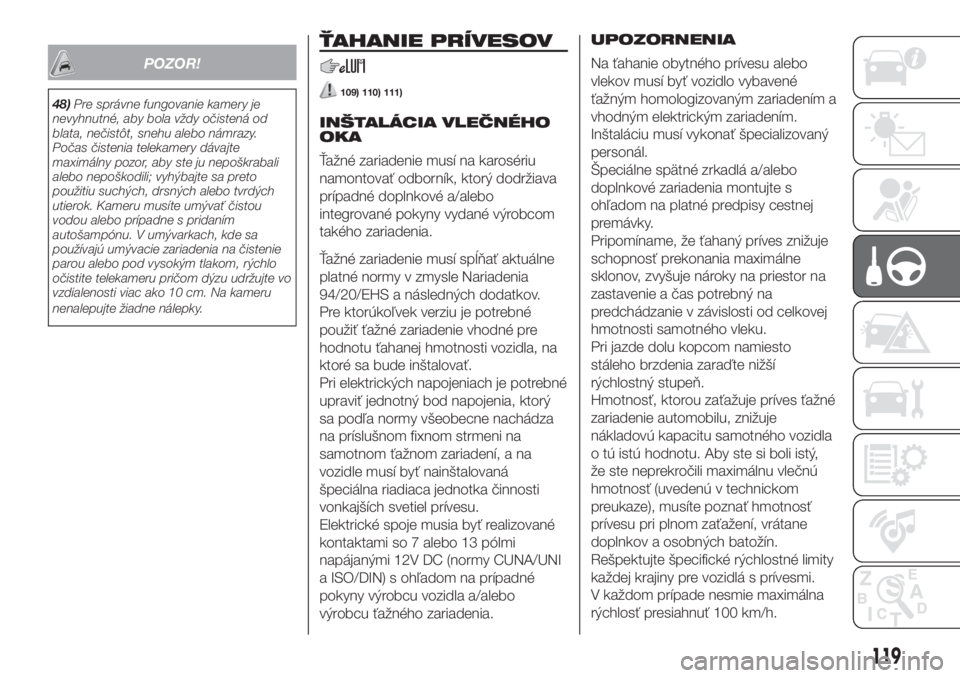

POZOR!
48)Pre správne fungovanie kamery je
nevyhnutné, aby bola vždy očistená od
blata, nečistôt, snehu alebo námrazy.
Počas čistenia telekamery dávajte
maximálny pozor, aby ste ju nepoškrabali
alebo nepoškodili; vyhýbajte sa preto
použitiu suchých, drsných alebo tvrdých
utierok. Kameru musíte umývať čistou
vodou alebo prípadne s pridaním
autošampónu. V umývarkach, kde sa
používajú umývacie zariadenia na čistenie
parou alebo pod vysokým tlakom, rýchlo
očistite telekameru pričom dýzu udržujte vo
vzdialenosti viac ako 10 cm. Na kameru
nenalepujte žiadne nálepky.
ŤAHANIE PRÍVESOV
109) 110) 111)
INŠTALÁCIA VLEČNÉHO
OKA
Ťažné zariadenie musí na karosériu
namontovať odborník, ktorý dodržiava
prípadné doplnkové a/alebo
integrované pokyny vydané výrobcom
takého zariadenia.
Ťažné zariadenie musí spĺňať aktuálne
platné normy v zmysle Nariadenia
94/20/EHS a následných dodatkov.
Pre ktorúkoľvek verziu je potrebné
použiť ťažné zariadenie vhodné pre
hodnotu ťahanej hmotnosti vozidla, na
ktoré sa bude inštalovať.
Pri elektrických napojeniach je potrebné
upraviť jednotný bod napojenia, ktorý
sa podľa normy všeobecne nachádza
na príslušnom fixnom strmeni na
samotnom ťažnom zariadení, a na
vozidle musí byť nainštalovaná
špeciálna riadiaca jednotka činnosti
vonkajších svetiel prívesu.
Elektrické spoje musia byť realizované
kontaktami so 7 alebo 13 pólmi
napájanými 12V DC (normy CUNA/UNI
a ISO/DIN) s ohľadom na prípadné
pokyny výrobcu vozidla a/alebo
výrobcu ťažného zariadenia.UPOZORNENIA
Na ťahanie obytného prívesu alebo
vlekov musí byť vozidlo vybavené
ťažným homologizovaným zariadením a
vhodným elektrickým zariadením.
Inštaláciu musí vykonať špecializovaný
personál.
Špeciálne spätné zrkadlá a/alebo
doplnkové zariadenia montujte s
ohľadom na platné predpisy cestnej
premávky.
Pripomíname, že ťahaný príves znižuje
schopnosť prekonania maximálne
sklonov, zvyšuje nároky na priestor na
zastavenie a čas potrebný na
predchádzanie v závislosti od celkovej
hmotnosti samotného vleku.
Pri jazde dolu kopcom namiesto
stáleho brzdenia zaraďte nižší
rýchlostný stupeň.
Hmotnosť, ktorou zaťažuje príves ťažné
zariadenie automobilu, znižuje
nákladovú kapacitu samotného vozidla
o tú istú hodnotu. Aby ste si boli istý,
že ste neprekročili maximálnu vlečnú
hmotnosť (uvedenú v technickom
preukaze), musíte poznať hmotnosť
prívesu pri plnom zaťažení, vrátane
doplnkov a osobných batožín.
Rešpektujte špecifické rýchlostné limity
každej krajiny pre vozidlá s prívesmi.
V každom prípade nesmie maximálna
rýchlosť presiahnuť 100 km/h.
119

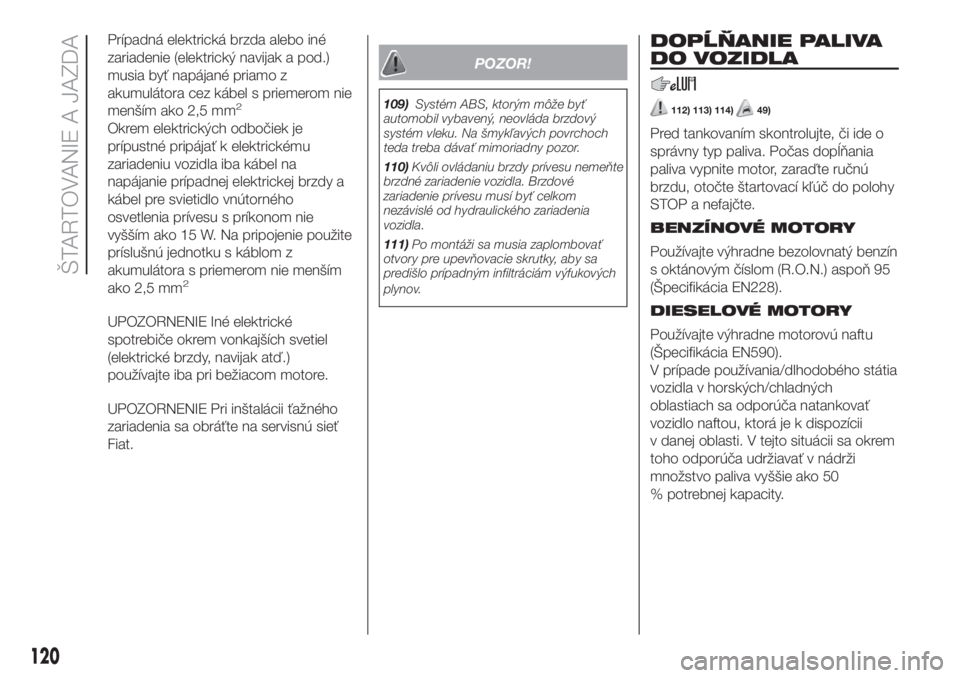

Prípadná elektrická brzda alebo iné
zariadenie (elektrický navijak a pod.)
musia byť napájané priamo z
akumulátora cez kábel s priemerom nie
menším ako 2,5 mm
2
Okrem elektrických odbočiek je
prípustné pripájať k elektrickému
zariadeniu vozidla iba kábel na
napájanie prípadnej elektrickej brzdy a
kábel pre svietidlo vnútorného
osvetlenia prívesu s príkonom nie
vyšším ako 15 W. Na pripojenie použite
príslušnú jednotku s káblom z
akumulátora s priemerom nie menším
ako 2,5 mm
2
UPOZORNENIE Iné elektrické
spotrebiče okrem vonkajších svetiel
(elektrické brzdy, navijak atď.)
používajte iba pri bežiacom motore.
UPOZORNENIE Pri inštalácii ťažného
zariadenia sa obráťte na servisnú sieť
Fiat.
POZOR!
109)Systém ABS, ktorým môže byť
automobil vybavený, neovláda brzdový
systém vleku. Na šmykľavých povrchoch
teda treba dávať mimoriadny pozor.
110)Kvôli ovládaniu brzdy prívesu nemeňte
brzdné zariadenie vozidla. Brzdové
zariadenie prívesu musí byť celkom
nezávislé od hydraulického zariadenia
vozidla.
111)Po montáži sa musia zaplombovať
otvory pre upevňovacie skrutky, aby sa
predišlo prípadným infiltráciám výfukových
plynov.
DOPĹŇANIE PALIVA
DO VOZIDLA
112) 113) 114)49)
Pred tankovaním skontrolujte, či ide o
správny typ paliva. Počas dopĺňania
paliva vypnite motor, zaraďte ručnú
brzdu, otočte štartovací kľúč do polohy
STOP a nefajčte.
BENZÍNOVÉ MOTORY
Používajte výhradne bezolovnatý benzín
s oktánovým číslom (R.O.N.) aspoň 95
(Špecifikácia EN228).
DIESELOVÉ MOTORY
Používajte výhradne motorovú naftu
(Špecifikácia EN590).
V prípade používania/dlhodobého státia
vozidla v horských/chladných
oblastiach sa odporúča natankovať
vozidlo naftou, ktorá je k dispozícii
v danej oblasti. V tejto situácii sa okrem
toho odporúča udržiavať v nádrži
množstvo paliva vyššie ako 50
% potrebnej kapacity.
120

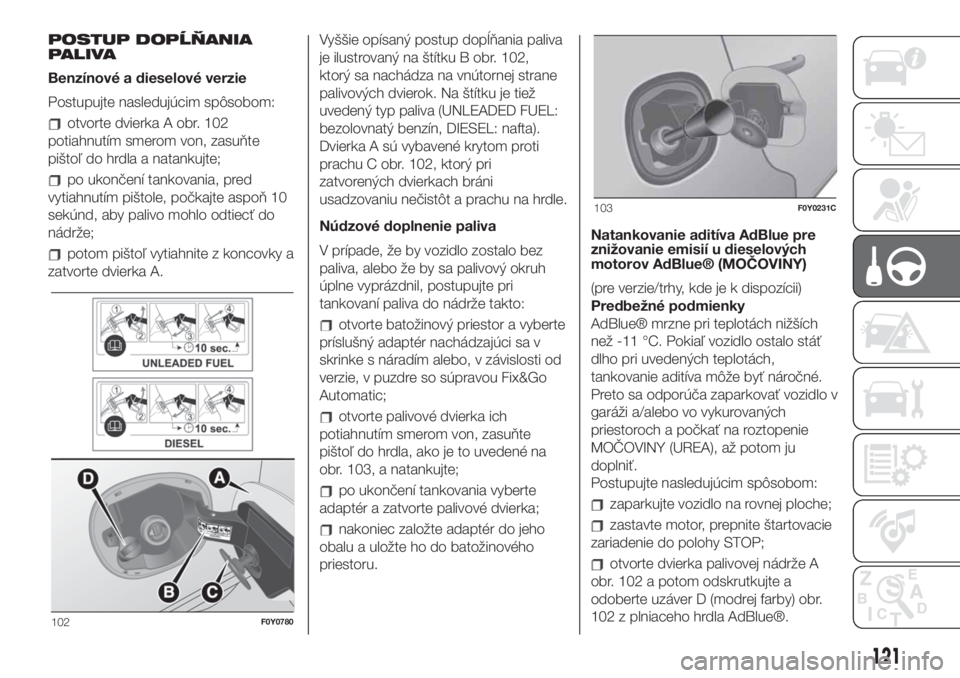

ŠTARTOVANIE A JAZDA

POSTUP DOPĹŇANIA
PALIVA
Benzínové a dieselové verzie
Postupujte nasledujúcim spôsobom:
otvorte dvierka A obr. 102
potiahnutím smerom von, zasuňte
pištoľ do hrdla a natankujte;
po ukončení tankovania, pred
vytiahnutím pištole, počkajte aspoň 10
sekúnd, aby palivo mohlo odtiecť do
nádrže;
potom pištoľ vytiahnite z koncovky a
zatvorte dvierka A.Vyššie opísaný postup dopĺňania paliva
je ilustrovaný na štítku B obr. 102,
ktorý sa nachádza na vnútornej strane
palivových dvierok. Na štítku je tiež
uvedený typ paliva (UNLEADED FUEL:
bezolovnatý benzín, DIESEL: nafta).
Dvierka A sú vybavené krytom proti
prachu C obr. 102, ktorý pri
zatvorených dvierkach bráni
usadzovaniu nečistôt a prachu na hrdle.
Núdzové doplnenie paliva
V prípade, že by vozidlo zostalo bez
paliva, alebo že by sa palivový okruh
úplne vyprázdnil, postupujte pri
tankovaní paliva do nádrže takto:
otvorte batožinový priestor a vyberte
príslušný adaptér nachádzajúci sa v
skrinke s náradím alebo, v závislosti od
verzie, v puzdre so súpravou Fix&Go
Automatic;
otvorte palivové dvierka ich
potiahnutím smerom von, zasuňte
pištoľ do hrdla, ako je to uvedené na
obr. 103, a natankujte;
po ukončení tankovania vyberte
adaptér a zatvorte palivové dvierka;
nakoniec založte adaptér do jeho
obalu a uložte ho do batožinového
priestoru.Natankovanie aditíva AdBlue pre
znižovanie emisií u dieselových
motorov AdBlue® (MOČOVINY)
(pre verzie/trhy, kde je k dispozícii)
Predbežné podmienky
AdBlue® mrzne pri teplotách nižších
než -11 °C. Pokiaľ vozidlo ostalo stáť
dlho pri uvedených teplotách,
tankovanie aditíva môže byť náročné.
Preto sa odporúča zaparkovať vozidlo v
garáži a/alebo vo vykurovaných
priestoroch a počkať na roztopenie
MOČOVINY (UREA), až potom ju
doplniť.
Postupujte nasledujúcim spôsobom:
zaparkujte vozidlo na rovnej ploche;
zastavte motor, prepnite štartovacie
zariadenie do polohy STOP;
otvorte dvierka palivovej nádrže A
obr. 102 a potom odskrutkujte a
odoberte uzáver D (modrej farby) obr.
102 z plniaceho hrdla AdBlue®.
102F0Y0780
103F0Y0231C
121

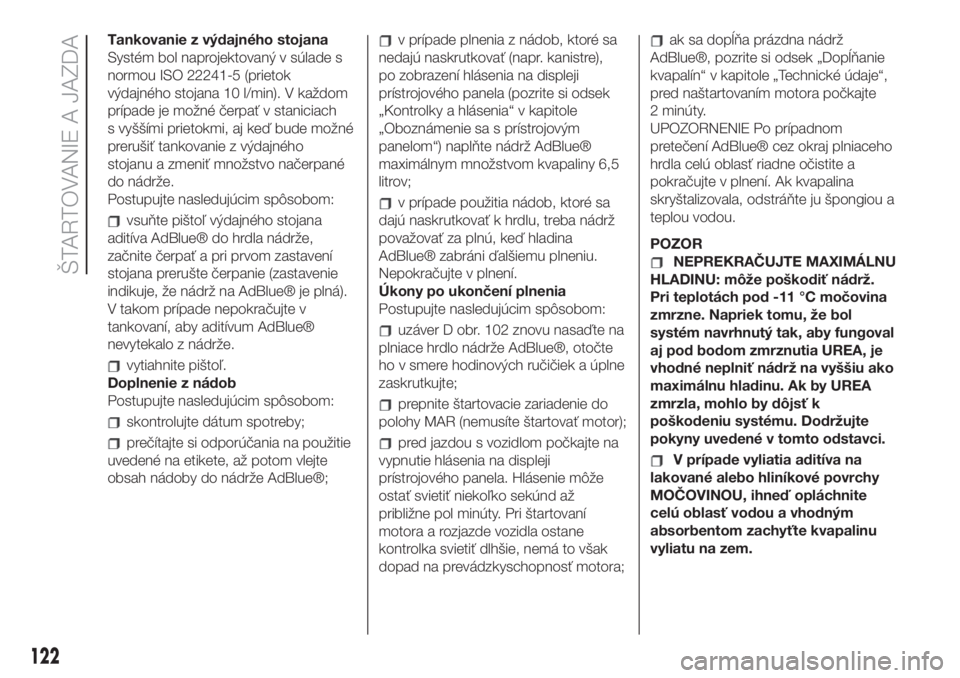

Tankovanie z výdajného stojana
Systém bol naprojektovaný v súlade s
normou ISO 22241-5 (prietok
výdajného stojana 10 l/min). V každom
prípade je možné čerpať v staniciach
s vyššími prietokmi, aj keď bude možné
prerušiť tankovanie z výdajného
stojanu a zmeniť množstvo načerpané
do nádrže.
Postupujte nasledujúcim spôsobom:
vsuňte pištoľ výdajného stojana
aditíva AdBlue® do hrdla nádrže,
začnite čerpať a pri prvom zastavení
stojana prerušte čerpanie (zastavenie
indikuje, že nádrž na AdBlue® je plná).
V takom prípade nepokračujte v
tankovaní, aby aditívum AdBlue®
nevytekalo z nádrže.
vytiahnite pištoľ.
Doplnenie z nádob
Postupujte nasledujúcim spôsobom:
skontrolujte dátum spotreby;
prečítajte si odporúčania na použitie
uvedené na etikete, až potom vlejte
obsah nádoby do nádrže AdBlue®;
v prípade plnenia z nádob, ktoré sa
nedajú naskrutkovať (napr. kanistre),
po zobrazení hlásenia na displeji
prístrojového panela (pozrite si odsek
„Kontrolky a hlásenia“ v kapitole
„Oboznámenie sa s prístrojovým
panelom“) naplňte nádrž AdBlue®
maximálnym množstvom kvapaliny 6,5
litrov;
v prípade použitia nádob, ktoré sa
dajú naskrutkovať k hrdlu, treba nádrž
považovať za plnú, keď hladina
AdBlue® zabráni ďalšiemu plneniu.
Nepokračujte v plnení.
Úkony po ukončení plnenia
Postupujte nasledujúcim spôsobom:
uzáver D obr. 102 znovu nasaďte na
plniace hrdlo nádrže AdBlue®, otočte
ho v smere hodinových ručičiek a úplne
zaskrutkujte;
prepnite štartovacie zariadenie do
polohy MAR (nemusíte štartovať motor);
pred jazdou s vozidlom počkajte na
vypnutie hlásenia na displeji
prístrojového panela. Hlásenie môže
ostať svietiť niekoľko sekúnd až
približne pol minúty. Pri štartovaní
motora a rozjazde vozidla ostane
kontrolka svietiť dlhšie, nemá to však
dopad na prevádzkyschopnosť motora;
ak sa dopĺňa prázdna nádrž
AdBlue®, pozrite si odsek „Dopĺňanie
kvapalín“ v kapitole „Technické údaje“,
pred naštartovaním motora počkajte
2 minúty.
UPOZORNENIE Po prípadnom
pretečení AdBlue® cez okraj plniaceho
hrdla celú oblasť riadne očistite a
pokračujte v plnení. Ak kvapalina
skryštalizovala, odstráňte ju špongiou a
teplou vodou.
POZOR
NEPREKRAČUJTE MAXIMÁLNU
HLADINU: môže poškodiť nádrž.
Pri teplotách pod -11 °C močovina
zmrzne. Napriek tomu, že bol
systém navrhnutý tak, aby fungoval
aj pod bodom zmrznutia UREA, je
vhodné neplniť nádrž na vyššiu ako
maximálnu hladinu. Ak by UREA
zmrzla, mohlo by dôjsť k
poškodeniu systému. Dodržujte
pokyny uvedené v tomto odstavci.
V prípade vyliatia aditíva na
lakované alebo hliníkové povrchy
MOČOVINOU, ihneď opláchnite
celú oblasť vodou a vhodným
absorbentom zachyťte kvapalinu
vyliatu na zem.
122
ŠTARTOVANIE A JAZDA

Ak by ste neúmyselne pridali
MOČOVINU do naftovej nádrže,
mohlo by to viesť k poškodeniu
motora: obráťte sa na servisnú sieť
Fiat.
Neprilievajte k AdBlue® žiadne
iné aditíva ani inú kvapalinu, mohlo
by to poškodiť systém.
Použitie kvapaliny AdBlue®,
ktorá nevyhovuje požiadavkám
alebo je horšej kvality, môže
spôsobiť rozsvietenie kontrolky na
prístrojovom paneli (pozrite si
odsek „Kontroly a hlásenia“
v kapitole „Oboznámenie sa s
prístrojovým panelom“).
Kvapalinu AdBlue® nikdy
neprelievajte do inej nádoby:
zhoršila by sa jej čistota.
Záruka sa nevzťahuje na
poškodenia systému čistenia
výfukových plynov vzniknuté v
dôsledku použitia aditív/vody z
vodovodu, nafty alebo nedodržania
predpisov.
V prípade spotrebovania
AdBlue® si pozrite odsek
„Kontrolky a hlásenia“ v kapitole
„Oboznámenie sa s prístrojovým
panelom“, aby ste mohli
pokračovať v bežnom používaním
vozidla.Skladovanie aditíva AdBlue®
(MOČOVINY)
AdBlue® je považovaná za veľmi
stabilný produkt s dlhou dobou
skladovania. Pri udržiavaní teploty POD
32 °C možno aditívum skladovať aspoň
jeden rok.
Dodržte pokyny uvedené na etikete
nádoby obalu.
50)

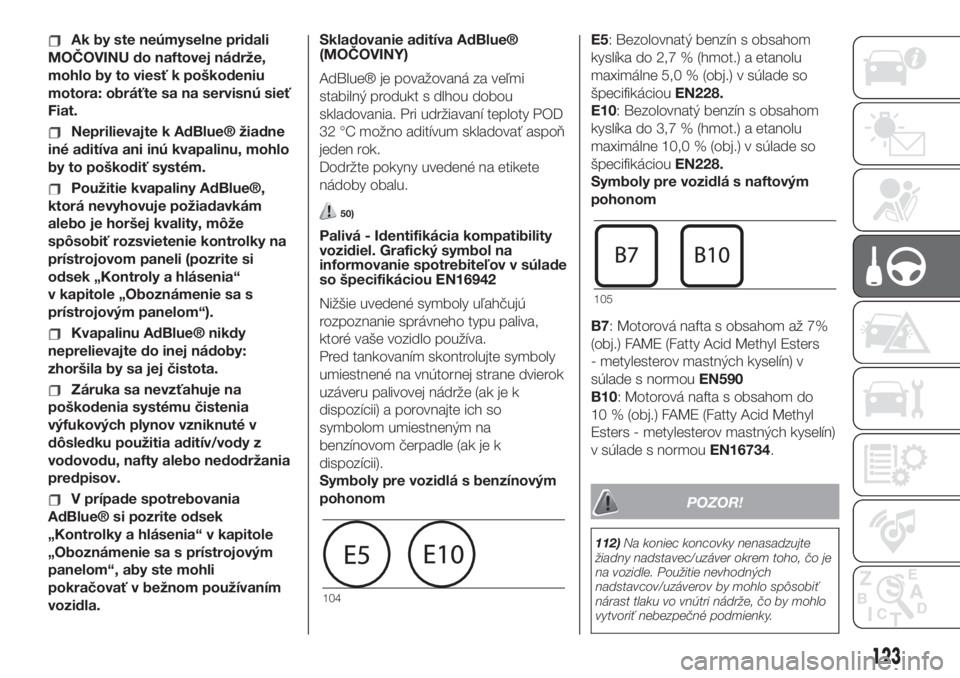

Palivá - Identifikácia kompatibility
vozidiel. Grafický symbol na
informovanie spotrebiteľov v súlade
so špecifikáciou EN16942
Nižšie uvedené symboly uľahčujú
rozpoznanie správneho typu paliva,
ktoré vaše vozidlo používa.
Pred tankovaním skontrolujte symboly
umiestnené na vnútornej strane dvierok
uzáveru palivovej nádrže (ak je k
dispozícii) a porovnajte ich so
symbolom umiestneným na
benzínovom čerpadle (ak je k
dispozícii).
Symboly pre vozidlá s benzínovým
pohonomE5: Bezolovnatý benzín s obsahom
kyslíka do 2,7 % (hmot.) a etanolu
maximálne 5,0 % (obj.) v súlade so
špecifikáciouEN228.
E10: Bezolovnatý benzín s obsahom
kyslíka do 3,7 % (hmot.) a etanolu
maximálne 10,0 % (obj.) v súlade so
špecifikáciouEN228.
Symboly pre vozidlá s naftovým
pohonom
B7: Motorová nafta s obsahom až 7%
(obj.) FAME (Fatty Acid Methyl Esters
- metylesterov mastných kyselín) v
súlade s normouEN590
B10: Motorová nafta s obsahom do
10 % (obj.) FAME (Fatty Acid Methyl
Esters - metylesterov mastných kyselín)
v súlade s normouEN16734.
POZOR!
112)Na koniec koncovky nenasadzujte
žiadny nadstavec/uzáver okrem toho, čo je
na vozidle. Použitie nevhodných
nadstavcov/uzáverov by mohlo spôsobiť
nárast tlaku vo vnútri nádrže, čo by mohlo
vytvoriť nebezpečné podmienky.
104
105
123

113)K otvoru nádrže sa nepribližujte s
otvoreným ohňom ani zapálenou cigaretou:
nebezpečenstvo požiaru. Nepribližujte sa
tvárou príliš blízko k tankovaciemu otvoru,
aby nedošlo k vdýchnutiu škodlivých
výparov.
114)V blízkosti tankovacieho stojana nikdy
nepoužívajte mobilné telefóny: hrozí
nebezpečenstvo požiaru.
POZOR!
49)Pre vozidlá na naftu používajte iba
motorovú naftu v súlade s európskou
normou EN590. Používanie iných výrobkov
alebo zmesí môže nenapraviteľne poškodiť
motor s následným ukončením záruky na
spôsobené škody. Pri náhodnom
natankovaní iného typu paliva neštartujte
motor a zaistite vyprázdnenie nádrže.
Ak by ste motor naštartovali, čo aj len na
krátku dobu, bude nevyhnutné okrem
nádrže vyprázdniť aj celý palivový obeh.
50)Ak by sa aditívum AdBlue® v nádrži
dlhšie ohrievalo na teplotu presahujúcu
50 °C (napr. priamym slnečným svetlom),
môže sa AdBlue® začať rozkladať a
uvoľňovať čpavkové výpary. Čpavkové
výpary majú čpavý zápach, takže pri
odskrutkovávaní uzáveru nádrže aditíva
AdBlue® dávajte pozor, aby ste sa
nenadýchali týchto čpavkových výparov,
ktoré z nej začnú unikať. V každom prípade
v danej koncentrácii nie sú čpavkové
výpary škodlivé ani zdraviu nebezpečné.

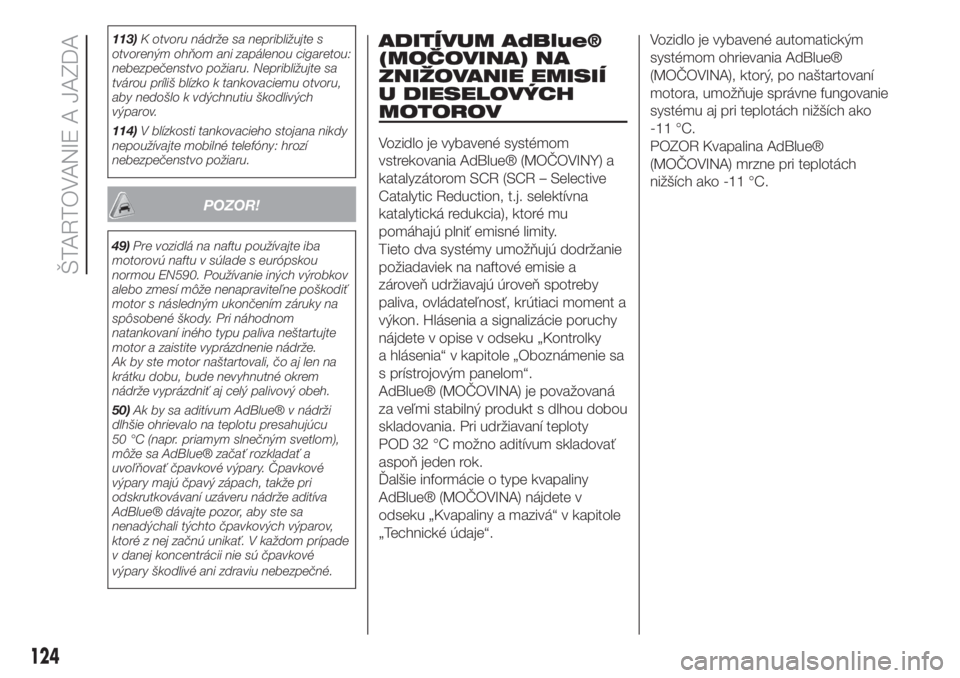

ADITÍVUM AdBlue®
(MOČOVINA) NA
ZNIŽOVANIE EMISIÍ
U DIESELOVÝCH
MOTOROV
Vozidlo je vybavené systémom
vstrekovania AdBlue® (MOČOVINY) a
katalyzátorom SCR (SCR – Selective
Catalytic Reduction, t.j. selektívna
katalytická redukcia), ktoré mu
pomáhajú plniť emisné limity.
Tieto dva systémy umožňujú dodržanie
požiadaviek na naftové emisie a
zároveň udržiavajú úroveň spotreby
paliva, ovládateľnosť, krútiaci moment a
výkon. Hlásenia a signalizácie poruchy
nájdete v opise v odseku „Kontrolky
a hlásenia“ v kapitole „Oboznámenie sa
s prístrojovým panelom“.
AdBlue® (MOČOVINA) je považovaná
za veľmi stabilný produkt s dlhou dobou
skladovania. Pri udržiavaní teploty
POD 32 °C možno aditívum skladovať
aspoň jeden rok.
Ďalšie informácie o type kvapaliny
AdBlue® (MOČOVINA) nájdete v
odseku „Kvapaliny a mazivá“ v kapitole
„Technické údaje“.Vozidlo je vybavené automatickým
systémom ohrievania AdBlue®
(MOČOVINA), ktorý, po naštartovaní
motora, umožňuje správne fungovanie
systému aj pri teplotách nižších ako
-11 °C.
POZOR Kvapalina AdBlue®
(MOČOVINA) mrzne pri teplotách
nižších ako -11 °C.
124
ŠTARTOVANIE A JAZDA

NÚDZOVÝ STAV
Prepichnutá pneumatika alebo vypálená
žiarovka?
Môže sa stať, že nejaký problém naruší
vašu jazdu.
Strany venované núdzovým stavom
vám môžu pomôcť, aby ste sami a
pokojne čelili kritickým situáciám.
V núdzovej situácii vám odporúčame
zatelefonovať na bezplatné telefónne
číslo, ktoré nájdete v Záručnom liste.
Okrem toho môžete zatelefonovať
na univerzálne bezplatné číslo,
vnútroštátne alebo medzinárodné, a
získať informácie o najbližšej prevádzke
servisnej siete.NÚDZOVÉ SVETLÁ .........................126
VÝMENA KOLESA ..........................126
SÚPRAVA „FIX&GO AUTOMATIC” ...131
VÝMENA ŽIAROVKY .......................133
VÝMENA POISTIEK.........................140
NÚDZOVÉ ŠTARTOVANIE...............146
SYSTÉM BLOKOVANIA PALIVA ......148
ŤAHANIE VOZIDLA..........................148
125

NÚDZOVÉ SVETLÁ
OVLÁDAČ
Svetlá zapnete/vypnete stlačením
tlačidla obr. 106. So zapnutými
núdzovými svetlami blikajú kontrolky
a.
Núdzové zabrzdenie
Pri núdzovom zabrzdení sa automaticky
rozsvietia núdzové svetlá a na
prístrojovej doske sa rozsvietia
kontrolky
a.
Svetlá sa vypnú automaticky v
momente, keď brzdenie už nemá
núdzový charakter.
VÝMENA KOLESA
115) 116) 117) 118) 119) 120) 121) 122)51)
ZDVIHÁK
Je vhodné vedieť, že:
hmotnosť zdviháka je 1,76 kg;
zdvihák si nevyžaduje žiadne
nastavenie;
zdvihák sa nedá opraviť; v prípade
poškodenia je treba ho vymeniť za
iný, originálny;
na zdvihák sa nesmie montovať
žiaden nástroj okrem rukoväte pre
otáčanie.
Údržba
zabráňte, aby sa na nekonečnej
skrutke usadili nečistoty;
nekonečnú skrutku často mažte;
zo žiadneho dôvodu nemodifikujte
zdvihák.
Podmienky mimo prevádzky
teploty nižšie ako -40 °C;
na piesočnom alebo blatistom
povrchu;
na nerovnom teréne;
na ceste s príliš veľkým sklonom;
pri mimoriadnych klimatických
podmienkach: búrky, víchrice, cyklón,
snehové víchrice, blýskanie a pod.
v priamom kontakte s motorom
alebo pri opravách pod vozidlom;
na plavidlách.
POSTUP PRI VÝMENE
KOLESA
Postupujte nasledujúcim spôsobom:
zastavte vozidlo na mieste, kde
nebude predstavovať nebezpečenstvo
pre premávku a umožní bezpečnú
výmenu kolesa. Vozidlo odstavte na
vhodnej odstavnej ploche, parkovisku,
odpočívadle alebo servisnej ploche a
terén musí byť podľa možnosti v rovine
a dostatočne pevný;
vypnite motor, zatiahnite ručnú
brzdu a zaraďte 1. rýchlostný stupeň
alebo spiatočku. Skontrolujte, či
prípadní cestujúci vystúpili z vozidla a
presunuli sa na bezpečné miesto,
tak aby neprekážali premávke a sami
neboli ohrození. Oblečte si reflexný
odev (povinný zo zákona) ešte predtým,
ako vystúpite z vozidla;
Verzie 500L: otvorte batožinový
priestor a zodvihnite koberec;
Verzie 500L WAGON:otvorte kufor,
zdvihnite smerom hore plochu „Cargo
Magic Space", pričom ju držte jednou
rukou a vyberte tašku s nástrojmi.
106F0Y0649C
126
NÚDZOVÝ STAV

Verzie 500L WAGON s AdBlue®
(MOČOVINOU):otvorte kufor, zdvihnite
smerom hore plochu „Cargo Magic
Space", pričom ju držte jednou rukou a,
po odskrutkovaní zaisťovacie objímky
D obr. 107, vyberte tašku s nástrojmi a
koleso;
Verzie 500L: pomocou kľúča A obr.
107 uloženého v skrinke na náradie
odskrutkujte zaisťovací prvok, vezmite
skrinku na náradie B a položte ju vedľa
kolesa, ktoré sa bude meniť. Potom
vyberte rezervné koleso C;
Verzie 500L WAGON: zdvihnite
dvierka A obr. 108 koberca čalúnenia
batožinového priestoru, vyberte kľúč B
z tašky na náradie a zasuňte ho do
prvku C. Otáčajte kľúčom B proti smeru
hodinových ručičiek, kým
neodskrutkujete poistnú skrutku držiaka
rezervného kolesa, aby ste ho mohli
spustiť, a použite tento kľúč na
vytiahnutie kolesa z vozidla;
Verzie 500L WAGON: otočte
prvkom D obr. 109 a odoberte rezervné
koleso z upevňovacieho držiaka E;
vezmite kľúč A obr. 110 a povoľte
upevňovacie závrtné skrutky o približne
jednu otáčku. Pri verziách vybavených
zliatinovými ráfikmi zatraste vozidlom,
aby ste uľahčili oddelenie ráfika z
náboja kolesa;
vyberte blokovací klin z tašky na
náradie a otvorte ho (pozri obr. 111);
blokovací klin umiestnite zozadu za
koleso, ktoré je v uhlopriečnej polohe
vzhľadom na vymieňanú pneumatiku,
predídete tak pohybom vozidla po jeho
zdvihnutí zo zeme, potom vsuňte
zdvihák pod vozidlo v blízkosti
vymieňaného kolesa;
107F0Y0096C
108F0Y0355C
109F0Y0357C
110F0Y0093C
111F0Y0211C
127

zasuňte kľúč A obr. 112 na zdvihák
tak, aby ho rozťahoval, kým sa horná
časť B správne nezasunie do nosníka C
(na mieste značky
nachádzajúcej
sa na nosníku);
prípadným osobám ktoré sa
nachádzajú v blízkosti vozidla oznámte,
že ho budete zdvíhať; je potrebné aby
sa vzdialili od vozidla a nedotýkali sa ho
až do jeho opätovného spustenia na
zem;
vložte kľuku D obr. 112 do sedla na
zariadení A, otáčajte ňou a nadvihnite
vozidlo, až kým sa koleso nezdvihne od
zeme do výšky niekoľkých centimetrov;
zložte puklicu, potom ako ste
odskrutkovali štyri skrutky ktoré ju
pridŕžajú, a nakoniec odskrutkujte piatu
skrutku a vytiahnite koleso (iba pre
verzie ktoré majú puklice pripevnené
skrutkami);
uistite sa, že povrch rezervného
kolesa, ktorý je v styku s nábojom, je
čistý a zbavený nečistôt, ktoré by
neskôr mohli spôsobiť uvoľnenie
bezpečnostných svorníkov;
rezervné koleso namontujte tak, že
prvý svorník zaskrutkujete na dve
otáčky do otvoru, ktorý je najbližšie k
ventilu;
vezmite kľúč A obr. 107 a dotiahnite
na doraz upevňovacie svorníky;
otáčajte rukoväťou zdviháka D tak,
aby ste vozidlo spustili nižšie. Následne
vyberte zdvihák;
pomocou kľúča A striedavo
doťahujte protiľahlé závrtné skrutky až
na doraz, postupujte podľa
očíslovaného poradia znázorneného na
obrázku obr. 113;
ak vymieňate zliatinové koleso,
odporúča sa namontovať obrátene
(dekoračná strana otočená smerom
nahor).
Verzie 500L WAGON
123)
Na konci operácie postupujte
nasledovne:
znova naskrutkujte prvok A obr. 114
na upevňovací držiak B;
zasuňte kľúč C obr. 115 na prvok D
a otáčajte ho v smere hodinových
ručičiek, kým nezaskrutkujete poistnú
skrutku držiaka rezervného kolesa.
Zariadenie je správne pripevnené, keď v
okienku E, ktoré je na otvore, je žltý
pásik;
vložte prasknuté koleso do
príslušného vreca a uložte ho do
batožinového priestoru.
112F0Y0014C
113F0Y0013C
114F0Y0360C
128
NÚDZOVÝ STAV
