FIAT 500L 2020 Knjižica s uputama za uporabu i održavanje (in Croatian)

SUSTAV PREKIDANJA DOVODA GORIVA
Ovaj sustav se aktivira u slučaju prometne nezgode i
čini slijedeće:

ˆprekida dovod goriva i time gasi motor;

ˆvrata se automatski otključavaju;

ˆpale se unutrašnja svjetla;

ˆpale se svjetla upozorenja.
Kada se ovaj sustav aktivira, u nekim izvedbama se
prikazuje poruka na zaslonu.
VAŽNO Pažljivo provjerite da li gorivo negdje curi,
na primjer u prostoru motora, ispod vozila ili u blizini
spremnika goriva. Nakon sudara, okrenite kontak -
tni ključ u položaj STOP, kako bi izbjegli pražnjenje
akumulatora. Treba provesti slijedeći postupak kako bi se vozilo
vratilo u normalno stanje:

ˆokrenite kontaktni ključ u položaj MAR;

ˆuključite desni pokazivač smjera;

ˆisključite desni pokazivač smjera;

ˆuključite lijevi pokazivač smjera;

ˆisključite lijevi pokazivač smjera;

ˆuključite desni pokazivač smjera;

ˆisključite desni pokazivač smjera;

ˆuključite lijevi pokazivač smjera;

ˆisključite lijevi pokazivač smjera;

ˆokrenite kontaktni ključ u položaj STOP.
Ako nakon nezgode možete osjetiti
miris goriva ili vidite/pronađete da
gorivo istječe iz sistema za napajanje gorivom,
ne uključujte ponovno prekidač zbog opasnosti
od požara.
UPOZORENJE
77
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
TEHNIČKE
SPECIFIKACIJE SERVIS I
ODRŽAVANJE
INDEKS

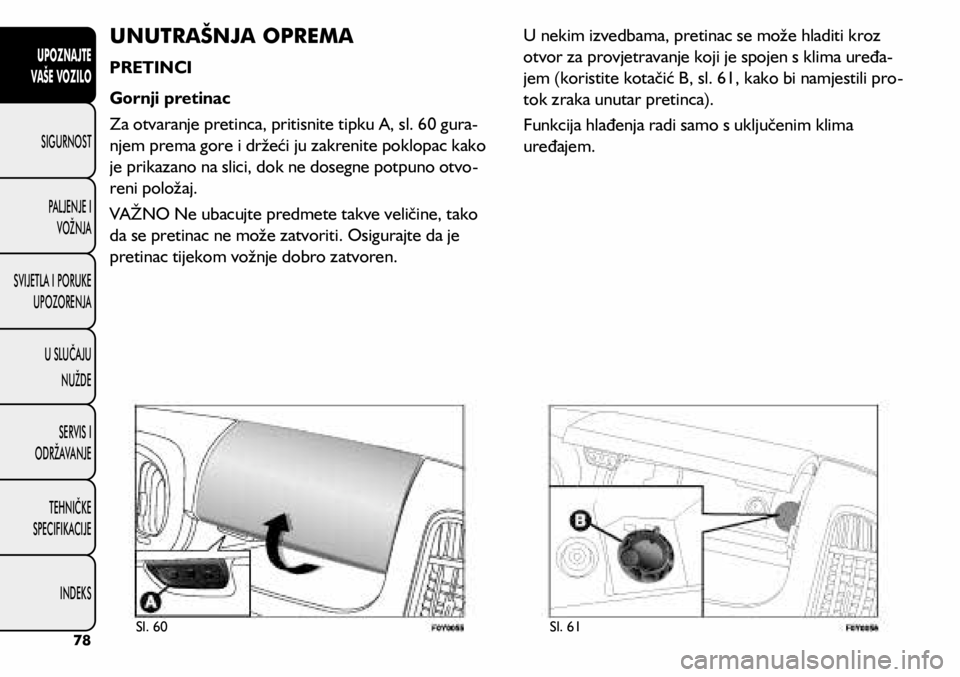

UNUTRAŠNJA OPREMA
PRETINCI
Gornji pretinac
Za otvaranje pretinca, pritisnite tipku A, sl. 60 gura-
njem prema gore i držeći ju zakrenite poklopac kako
je prikazano na slici, dok ne dosegne potpuno otvo -
reni položaj.
VAŽNO Ne ubacujte predmete takve veličine, tako
da se pretinac ne može zatvoriti. Osigurajte da je
pretinac tijekom vožnje dobro zatvoren. U nekim izvedbama, pretinac se može hladiti kroz
otvor za provjetravanje koji je spojen s klima uređa
-
jem (koristite kotačić B, sl. 61, kako bi namjestili pro -
tok zraka unutar pretinca).
Funkcija hlađenja radi samo s uključenim klima
uređajem.
Sl. 60 Sl. 6178
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
TE+NIČKE
SPECIFIKACIJE SERVIS I
ODRŽAVANJE
INDEKS

Sl. 62Sl. 63
Sl. 64

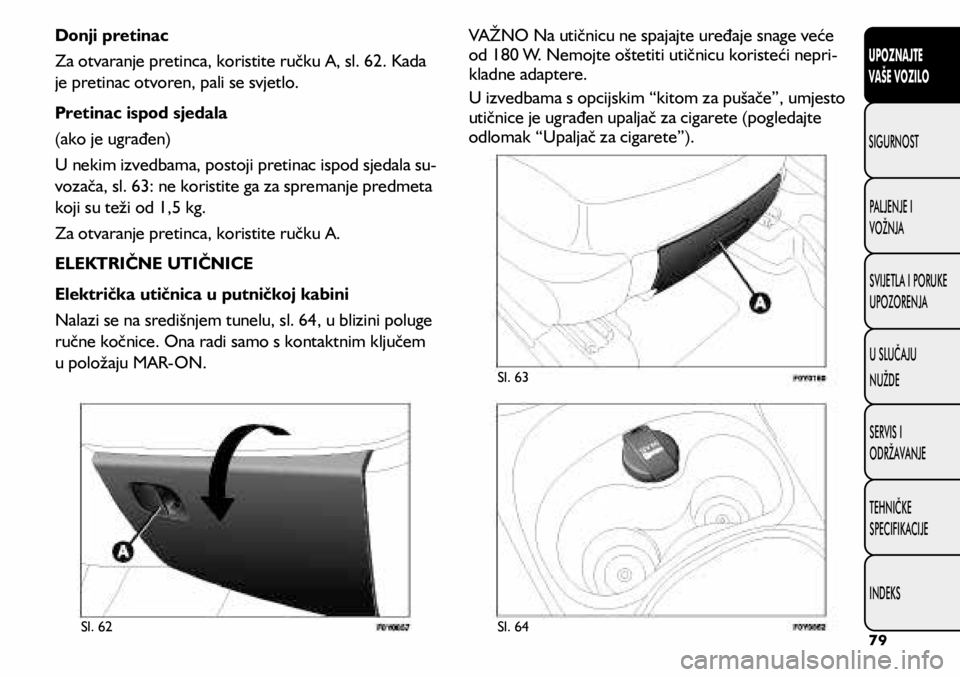

Donji pretinac
Za otvaranje pretinca, koristite ručku A, sl. 62. Kada
je pretinac otvoren, pali se svjetlo.
Pretinac ispod sjedala
(ako je ugrađen)
U nekim izvedbama, postoji pretinac ispod sjedala su-
vozača, sl. 63: ne koristite ga za spremanje predmeta
koji su teži od 1,5 kg.
Za otvaranje pretinca, koristite ručku A.
ELEKTRIČNE UTIČNICE
Električka utičnica u putničkoj kabini
Nalazi se na središnjem tunelu, sl. 64, u blizini poluge
ručne kočnice. Ona radi samo s kontaktnim ključem
u položaju MAR-ON.VAŽNO Na utičnicu ne spajajte uređaje snage veće
od 180 W. Nemojte oštetiti utičnicu koristeći nepri
-
kladne adaptere.
U izvedbama s opcijskim “kitom za pušače”, umjesto
utičnice je ugrađen upaljač za cigarete (pogledajte
odlomak “Upaljač za cigarete”).
79
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
TEHNIČKE
SPECIFIKACIJE SERVIS I
ODRŽAVANJE
INDEKS

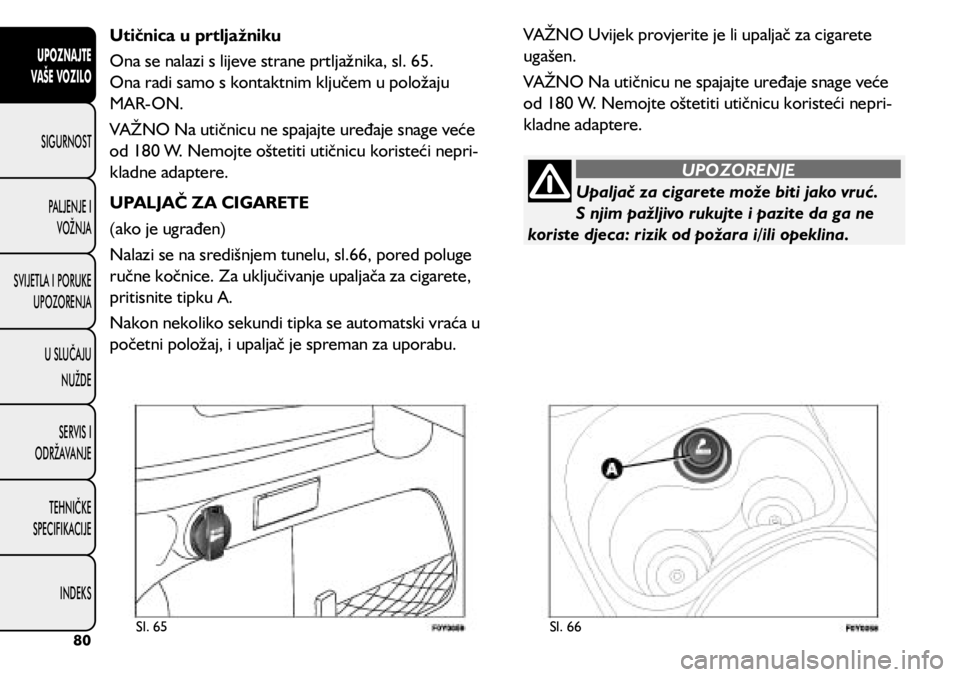

Utičnica u prtljažniku
Ona se nalazi s lijeve strane prtljažnika, sl. 65.
Ona radi samo s kontaktnim ključem u položaju
MAR-ON.
VAŽNO Na utičnicu ne spajajte uređaje snage veće
od 180 W. Nemojte oštetiti utičnicu koristeći nepri-
kladne adaptere.
UPALJAČ ZA CIGARETE
(ako je ugrađen)
Nalazi se na središnjem tunelu, sl.66, pored poluge
ručne kočnice. Za uključivanje upaljača za cigarete,
pritisnite tipku A.
Nakon nekoliko sekundi tipka se automatski vraća u
početni položaj, i upaljač je spreman za uporabu. VAŽNO Uvijek provjerite je li upaljač za cigarete
ugašen.
VAŽNO Na utičnicu ne spajajte uređaje snage veće
od 180 W. Nemojte oštetiti utičnicu koristeći nepri
-
kladne adaptere.
Upaljač za cigarete može biti jako vruć.
S njim pažljivo rukujte i pazite da ga ne
koriste djeca: rizik od požara i/ili opeklina.
UPOZORENJE
Sl. 65 Sl. 6680
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
TEHNIČKE
SPECIFIKACIJE SERVIS I
ODRŽAVANJE
INDEKS

Sl. 67Sl. 68

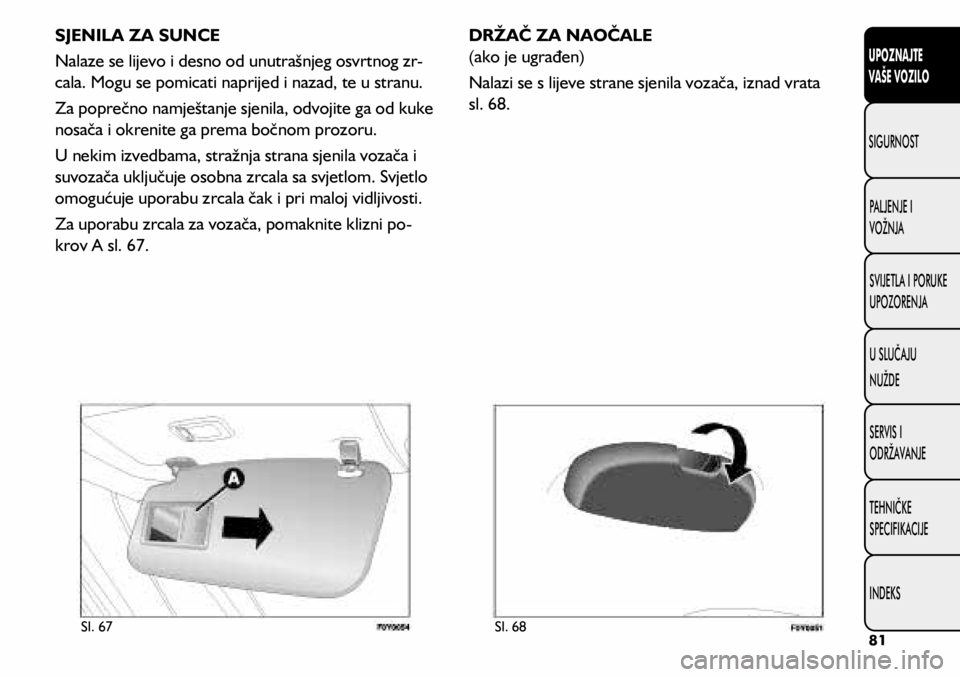

SJENILA ZA SUNCE
Nalaze se lijevo i desno od unutrašnjeg osvrtnog zr-
cala. Mogu se pomicati naprijed i nazad, te u stranu.
Za poprečno namještanje sjenila, odvojite ga od kuke
nosača i okrenite ga prema bočnom prozoru.
U nekim izvedbama, stražnja strana sjenila vozača i
suvozača uključuje osobna zrcala sa svjetlom. Svjetlo
omogućuje uporabu zrcala čak i pri maloj vidljivosti.
Za uporabu zrcala za vozača, pomaknite klizni po -
krov A sl. 67. DRŽAČ ZA NAOČALE

(ako je ugrađen)
Nalazi se s lijeve strane sjenila vozača, iznad vrata
sl. 68.
81
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
TEHNIČKE
SPECIFIKACIJE SERVIS I
ODRŽAVANJE
INDEKS

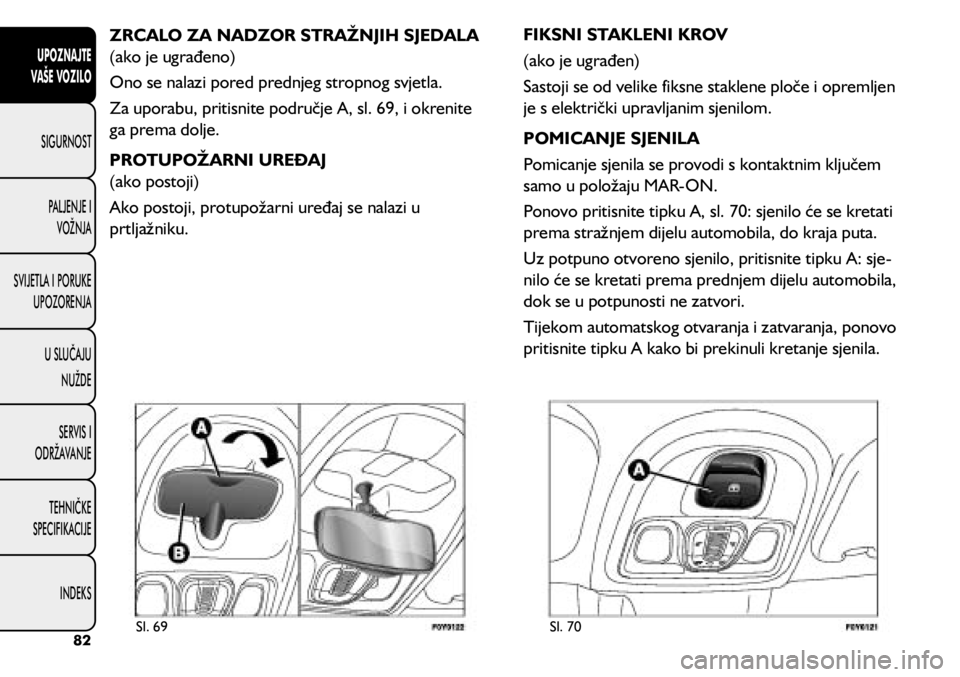

ZRCALO ZA NADZOR STRAŽNJIH SJEDALA
(ako je ugrađeno)
Ono se nalazi pored prednjeg stropnog svjetla.
Za uporabu, pritisnite područje A, sl. 69, i okrenite
ga prema dolje.
PROTUPOŽARNI UREĐAJ
(ako postoji)
Ako postoji, protupožarni uređaj se nalazi u
prtljažniku.FIKSNI STAKLENI KROV
(ako je ugrađen)
Sastoji se od velike fiksne staklene ploče i opremljen
je s električki upravljanim sjenilom.
POMICANJE SJENILA
Pomicanje sjenila se provodi s kontaktnim ključem
samo u položaju MAR-ON.
Ponovo pritisnite tipku A, sl. 70: sjenilo će se kretati
prema stražnjem dijelu automobila, do kraja puta.
Uz potpuno otvoreno sjenilo, pritisnite tipku A: sje
-
nilo će se kretati prema prednjem dijelu automobila,
dok se u potpunosti ne zatvori.
Tijekom automatskog otvaranja i zatvaranja, ponovo
pritisnite tipku A kako bi prekinuli kretanje sjenila.
Sl. 69 Sl. 7082
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
TEHNIČKE
SPECIFIKACIJE SERVIS I
ODRŽAVANJE
INDEKS

Sl. 71

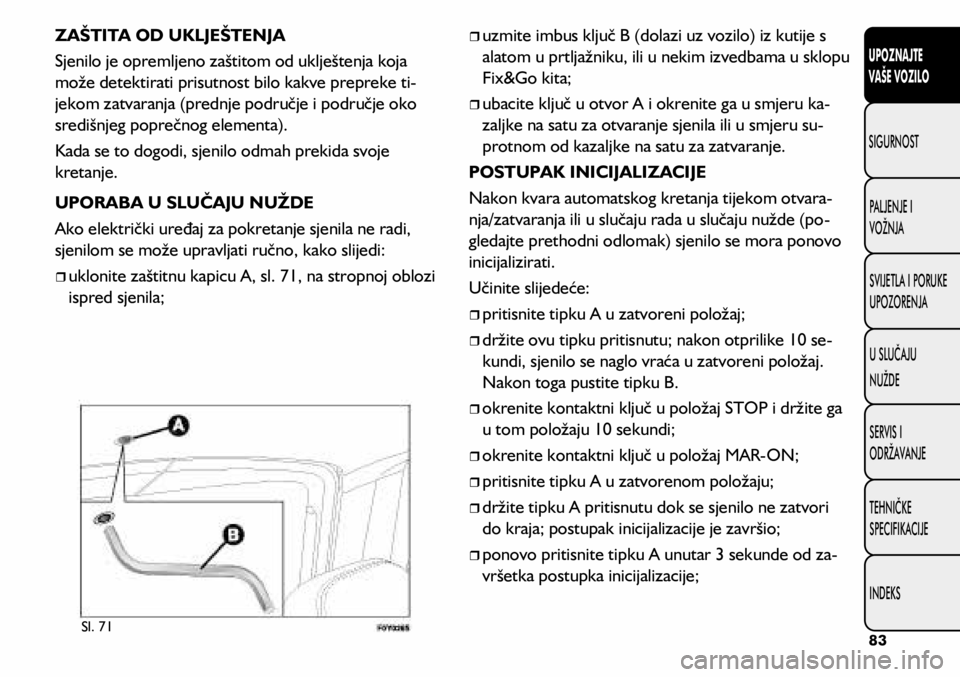

ZAŠTITA OD UKLJEŠTENJA
Sjenilo je opremljeno zaštitom od uklještenja koja
može detektirati prisutnost bilo kakve prepreke ti-
jekom zatvaranja (prednje područje i područje oko
središnjeg poprečnog elementa).
Kada se to dogodi, sjenilo odmah prekida svoje
kretanje.
UPORABA U SLUČAJU NUŽDE
Ako električki uređaj za pokretanje sjenila ne radi,
sjenilom se može upravljati ručno, kako slijedi:

ˆuklonite zaštitnu kapicu A, sl. 71, na stropnoj oblozi
ispred sjenila;

ˆuzmite imbus ključ B (dolazi uz vozilo) iz kutije s
alatom u prtljažniku, ili u nekim izvedbama u sklopu
Fix&Go kita;

ˆubacite ključ u otvor A i okrenite ga u smjeru ka -
zaljke na satu za otvaranje sjenila ili u smjeru su -
protnom od kazaljke na satu za zatvaranje.
POSTUPAK INICIJALIZACIJE
Nakon kvara automatskog kretanja tijekom otvara -
nja/zatvaranja ili u slučaju rada u slučaju nužde (po -
gledajte prethodni odlomak) sjenilo se mora ponovo
inicijalizirati.
Učinite slijedeće:

ˆpritisnite tipku A u zatvoreni položaj;

ˆdržite ovu tipku pritisnutu; nakon otprilike 10 se -
kundi, sjenilo se naglo vraća u zatvoreni položaj.
Nakon toga pustite tipku B.

ˆokrenite kontaktni ključ u položaj STOP i držite ga
u tom položaju 10 sekundi;

ˆokrenite kontaktni ključ u položaj MAR-ON;

ˆpritisnite tipku A u zatvorenom položaju;

ˆdržite tipku A pritisnutu dok se sjenilo ne zatvori
do kraja; postupak inicijalizacije je završio;

ˆponovo pritisnite tipku A unutar 3 sekunde od za -
vršetka postupka inicijalizacije;
83
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
TEHNIČKE
SPECIFIKACIJE SERVIS I
ODRŽAVANJE
INDEKS

ˆdržite tipku A pritisnutu: sjenilo će proći automat -
ski ciklus otvaranja i zatvaranja; ako se to ne dogodi
ponovite cijeli postupak od početka;

ˆdržeći tipku A pritisnutu, pričekajte da se sjenilo

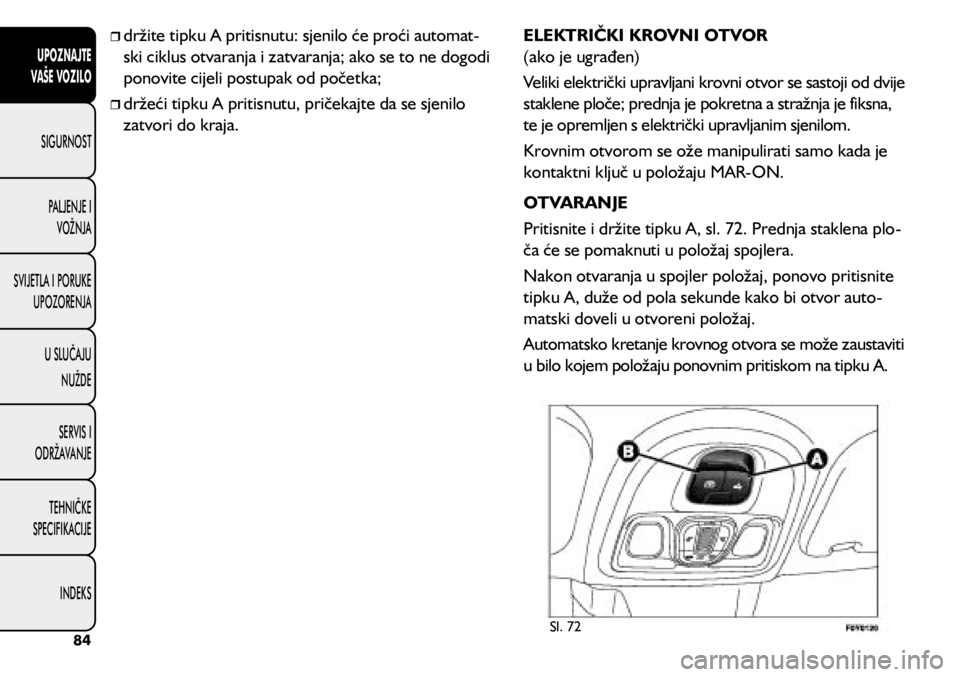

zatvori do kraja. ELEKTRIČKI KROVNI OTVOR
(ako je ugrađen)
Veliki električki upravljani krovni otvor se sastoji od dvije
staklene ploče; prednja je pokretna a stražnja je fiksna,
te je opremljen s električki upravljanim sjenilom.
Krovnim otvorom se ože manipulirati samo kada je
kontaktni ključ u položaju MAR-ON.
OTVARANJE
Pritisnite i držite tipku A, sl. 72. Prednja staklena plo
-
ča će se pomaknuti u položaj spojlera.
Nakon otvaranja u spojler položaj, ponovo pritisnite
tipku A, duže od pola sekunde kako bi otvor auto -
matski doveli u otvoreni položaj.
Automatsko kretanje krovnog otvora se može zaustaviti
u bilo kojem položaju ponovnim pritiskom na tipku A.
Sl. 7284
832=1$-7(
9$

Prilikom izlaska iz vozila, uvijek izvadite
ključ iz kontaktne brave kako bi se izbjegle
ozljede putnika u slučaju nehotične uporabe
krovnog otvora. Nepravilan uporaba krova može
biti opasna. Prije i tijekom rada, uvijek provjerite
da nema rizika od ozljeđivanja od strane
pokretnog krovnog otvora ili hvatanja predmeta
u krovnom otvoru ili udaranja u njega.
UPOZORENJE
ZATVARANJE
Pritisnite tipku A iz potpuno otvorenog položaja, sl.
72. Prednja staklena ploča će se automatski poma -
knuti u položaj spojlera.
Iz položaja spojlera, ponovo pritisnite tipku A duže
od pola sekunde, kako bi krovni otvor postavili u pot -
puno zatvoreni položaj. Automatsko kretanje krov -
nog otvora se može zaustaviti u bilo kojem položaju
ponovnim pritiskom na tipku A.
Ne otvarajte krovni otvor ako je ugrađen
krovni nosač ili na njemu ima snijega ili
leda; možete ga oštetiti. POMICANJE SJENILA
Ponovo pritisnite tipku B, sl. 72: sjenilo će se kretati
prema stražnjem dijelu automobila, do kraja puta.
Uz potpuno otvoreno sjenilo, pritisnite tipku B: sje
-
nilo će se kretati prema prednjem dijelu automobila,
dok se u potpunosti ne zatvori.
Tijekom automatskog otvaranja i zatvaranja, ponovo
pritisnite tipku B kako bi prekinuli kretanje sjenila.
ZAŠTITA O UKLJEŠTENJA
Krovni otvor i sjenilo imaju zaštitni sustav od uklješte -
nja koji može detektirati prepreku tijekom zatvaranja
krova; kada se to dogodi, sustav se zaustavlja i kreta -
nje stakla se odmah okreće u suprotnom smjeru.
85
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLU

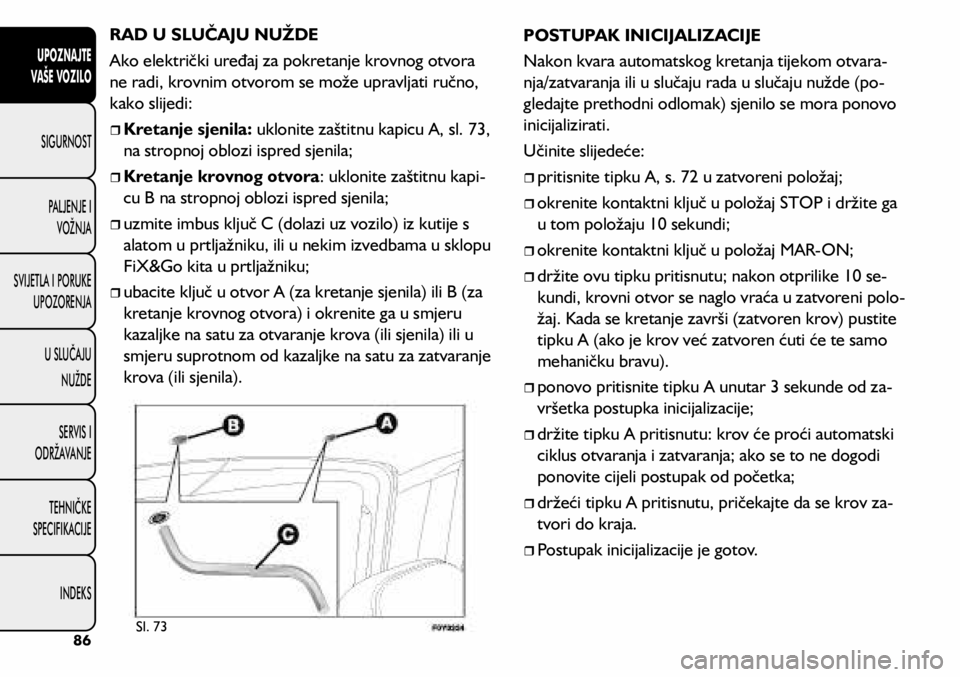

RAD U SLUČAJU NUŽDE
Ako električki uređaj za pokretanje krovnog otvora
ne radi, krovnim otvorom se može upravljati ručno,
kako slijedi:

ˆKretanje sjenila: uklonite zaštitnu kapicu A, sl. 73,
na stropnoj oblozi ispred sjenila;

ˆKretanje krovnog otvora : uklonite zaštitnu kapi-
cu B na stropnoj oblozi ispred sjenila;

ˆuzmite imbus ključ C (dolazi uz vozilo) iz kutije s
alatom u prtljažniku, ili u nekim izvedbama u sklopu
FiX&Go kita u prtljažniku;

ˆubacite ključ u otvor A (za kretanje sjenila) ili B (za
kretanje krovnog otvora) i okrenite ga u smjeru
kazaljke na satu za otvaranje krova (ili sjenila) ili u
smjeru suprotnom od kazaljke na satu za zatvaranje
krova (ili sjenila). POSTUPAK INICIJALIZACIJE
Nakon kvara automatskog kretanja tijekom otvara
-
nja/zatvaranja ili u slučaju rada u slučaju nužde (po -
gledajte prethodni odlomak) sjenilo se mora ponovo
inicijalizirati.
Učinite slijedeće:

ˆpritisnite tipku A, s. 72 u zatvoreni položaj;

ˆokrenite kontaktni ključ u položaj STOP i držite ga
u tom položaju 10 sekundi;

ˆokrenite kontaktni ključ u položaj MAR-ON;

ˆdržite ovu tipku pritisnutu; nakon otprilike 10 se -
kundi, krovni otvor se naglo vraća u zatvoreni polo -
žaj. Kada se kretanje završi (zatvoren krov) pustite
tipku A (ako je krov već zatvoren ćuti će te samo
mehaničku bravu).

ˆponovo pritisnite tipku A unutar 3 sekunde od za -
vršetka postupka inicijalizacije;

ˆdržite tipku A pritisnutu: krov će proći automatski
ciklus otvaranja i zatvaranja; ako se to ne dogodi
ponovite cijeli postupak od početka;

ˆdržeći tipku A pritisnutu, pričekajte da se krov za -
tvori do kraja.

ˆPostupak inicijalizacije je gotov.
Sl. 7386
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
TEHNIČKE
SPECIFIKACIJE SERVIS I
ODRŽAVANJE
INDEKS
