FIAT 500L LIVING 2018 Drift- och underhållshandbok (in Swedish)

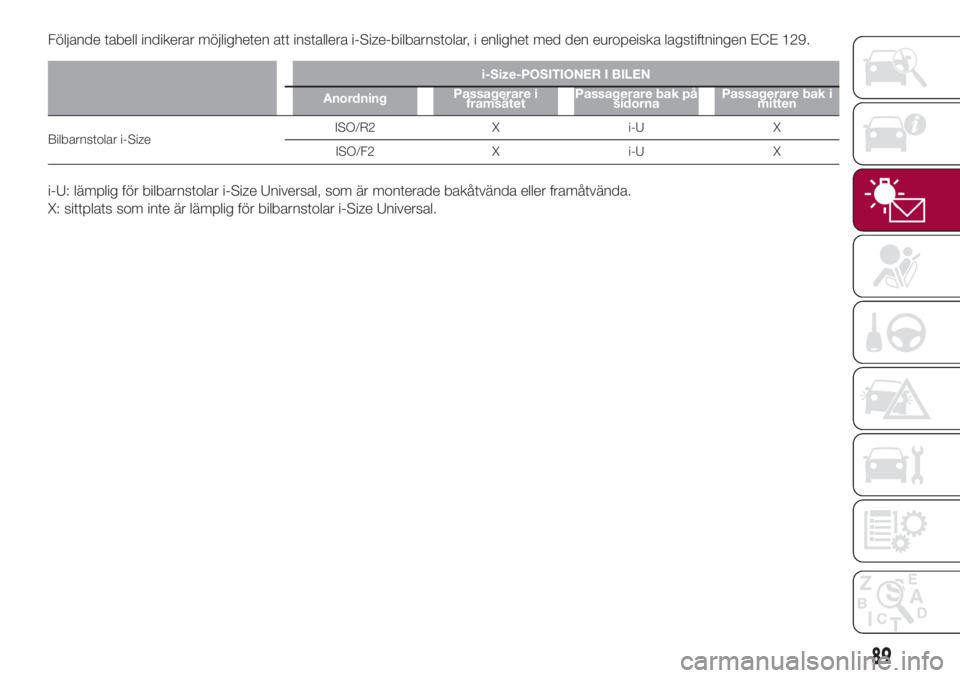

Följande tabell indikerar möjligheten att installera i-Size-bilbarnstolar, i enlighet med den europeiska lagstiftningen ECE 129.
i-Size-POSITIONER I BILEN
AnordningPassagerare i
framsätetPassagerare bak på
sidornaPassagerare bak i
mitten
Bilbarnstolar i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: lämplig för bilbarnstolar i-Size Universal, som är monterade bakåtvända eller framåtvända.
X: sittplats som inte är lämplig för bilbarnstolar i-Size Universal.
89

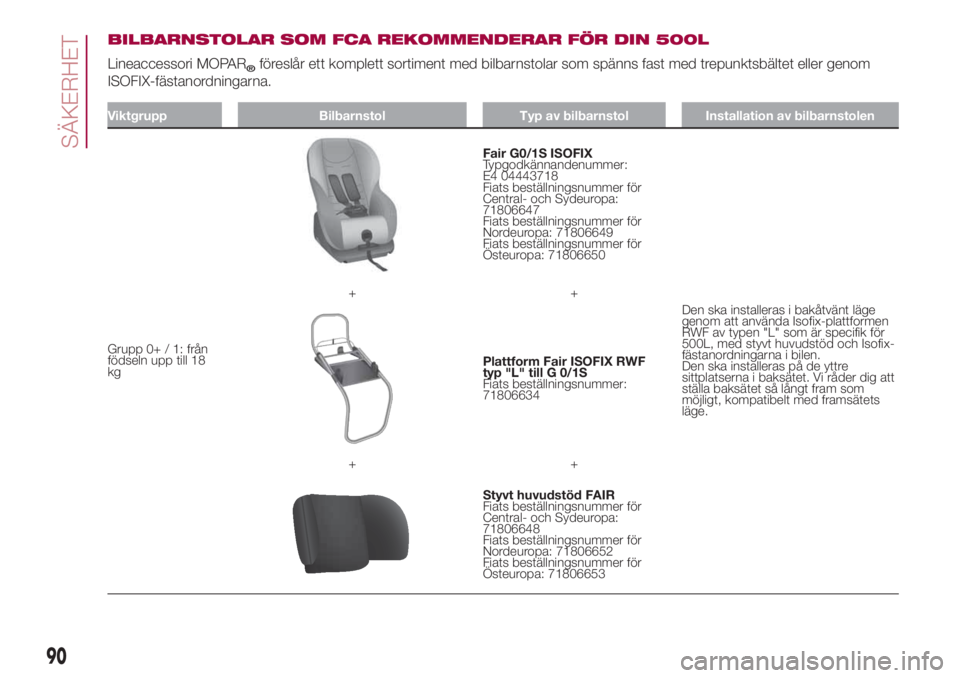

BILBARNSTOLAR SOM FCA REKOMMENDERAR FÖR DIN 500L
Lineaccessori MOPAR
®föreslår ett komplett sortiment med bilbarnstolar som spänns fast med trepunktsbältet eller genom
ISOFIX-fästanordningarna.
Viktgrupp Bilbarnstol Typ av bilbarnstol Installation av bilbarnstolen
Grupp 0+ / 1: från
födseln upp till 18
kg
Fair G0/1S ISOFIX
Typgodkännandenummer:
E4 04443718
Fiats beställningsnummer för
Central- och Sydeuropa:
71806647
Fiats beställningsnummer för
Nordeuropa: 71806649
Fiats beställningsnummer för
Östeuropa: 71806650
Den ska installeras i bakåtvänt läge
genom att använda Isofix-plattformen
RWF av typen "L" som är specifik för
500L, med styvt huvudstöd och Isofix-
fästanordningarna i bilen.
Den ska installeras på de yttre
sittplatserna i baksätet. Vi råder dig att
ställa baksätet så långt fram som
möjligt, kompatibelt med framsätets
läge. ++
Plattform Fair ISOFIX RWF
typ "L" till G 0/1S
Fiats beställningsnummer:
71806634
++
Styvt huvudstöd FAIR
Fiats beställningsnummer för
Central- och Sydeuropa:
71806648
Fiats beställningsnummer för
Nordeuropa: 71806652
Fiats beställningsnummer för
Östeuropa: 71806653
90
SÄKERHET

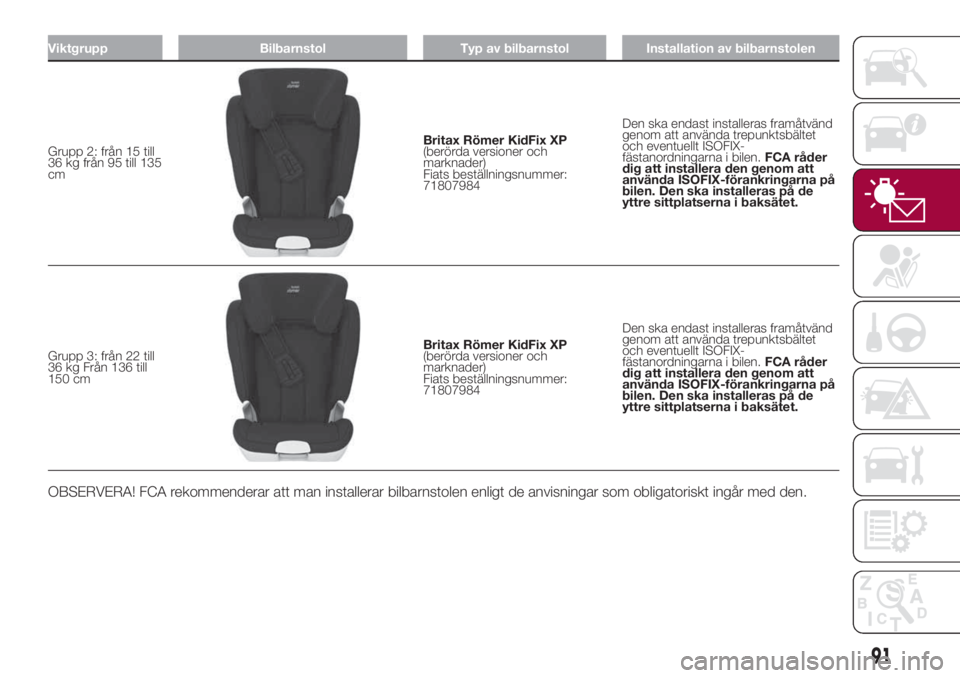

Viktgrupp Bilbarnstol Typ av bilbarnstol Installation av bilbarnstolen
Grupp 2: från 15 till
36 kg från 95 till 135
cmBritax Römer KidFix XP
(berörda versioner och
marknader)
Fiats beställningsnummer:
71807984Den ska endast installeras framåtvänd
genom att använda trepunktsbältet
och eventuellt ISOFIX-
fästanordningarna i bilen.FCA råder
dig att installera den genom att
använda ISOFIX-förankringarna på
bilen. Den ska installeras på de
yttre sittplatserna i baksätet.
Grupp 3: från 22 till
36 kg Från 136 till
150 cm
Britax Römer KidFix XP
(berörda versioner och
marknader)
Fiats beställningsnummer:
71807984Den ska endast installeras framåtvänd
genom att använda trepunktsbältet
och eventuellt ISOFIX-
fästanordningarna i bilen.FCA råder
dig att installera den genom att
använda ISOFIX-förankringarna på
bilen. Den ska installeras på de
yttre sittplatserna i baksätet.
OBSERVERA! FCA rekommenderar att man installerar bilbarnstolen enligt de anvisningar som obligatoriskt ingår med den.
91

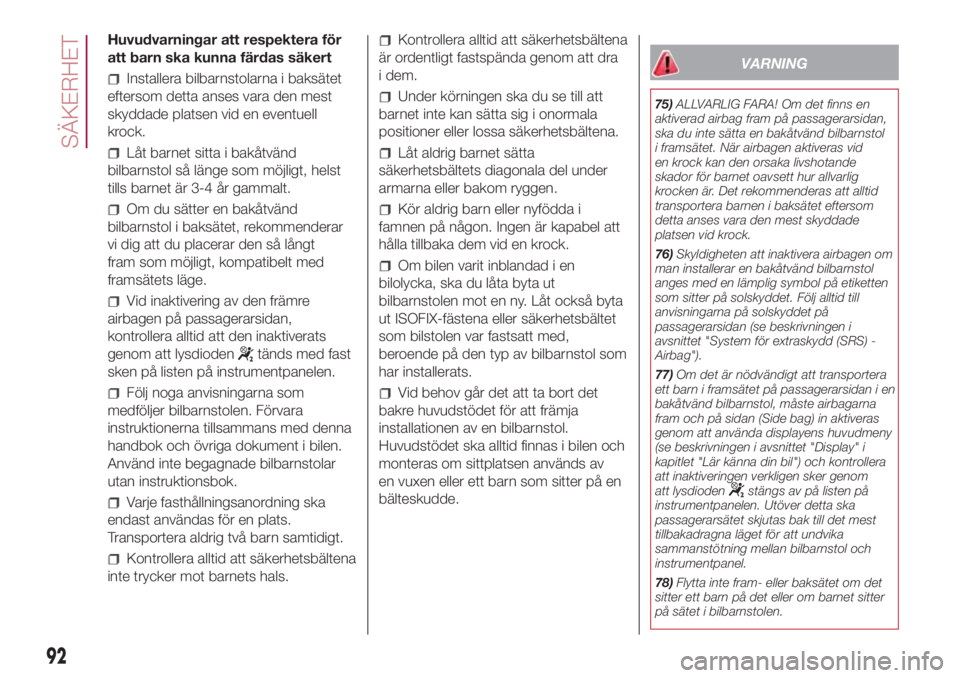

Huvudvarningar att respektera för
att barn ska kunna färdas säkert
Installera bilbarnstolarna i baksätet
eftersom detta anses vara den mest
skyddade platsen vid en eventuell
krock.
Låt barnet sitta i bakåtvänd
bilbarnstol så länge som möjligt, helst
tills barnet är 3-4 år gammalt.
Om du sätter en bakåtvänd
bilbarnstol i baksätet, rekommenderar
vi dig att du placerar den så långt
fram som möjligt, kompatibelt med
framsätets läge.
Vid inaktivering av den främre
airbagen på passagerarsidan,
kontrollera alltid att den inaktiverats
genom att lysdioden
tänds med fast
sken på listen på instrumentpanelen.
Följ noga anvisningarna som
medföljer bilbarnstolen. Förvara
instruktionerna tillsammans med denna
handbok och övriga dokument i bilen.
Använd inte begagnade bilbarnstolar
utan instruktionsbok.
Varje fasthållningsanordning ska
endast användas för en plats.
Transportera aldrig två barn samtidigt.
Kontrollera alltid att säkerhetsbältena
inte trycker mot barnets hals.
Kontrollera alltid att säkerhetsbältena
är ordentligt fastspända genom att dra
i dem.
Under körningen ska du se till att
barnet inte kan sätta sig i onormala
positioner eller lossa säkerhetsbältena.
Låt aldrig barnet sätta
säkerhetsbältets diagonala del under
armarna eller bakom ryggen.
Kör aldrig barn eller nyfödda i
famnen på någon. Ingen är kapabel att
hålla tillbaka dem vid en krock.
Om bilen varit inblandad i en
bilolycka, ska du låta byta ut
bilbarnstolen mot en ny. Låt också byta
ut ISOFIX-fästena eller säkerhetsbältet
som bilstolen var fastsatt med,
beroende på den typ av bilbarnstol som
har installerats.
Vid behov går det att ta bort det
bakre huvudstödet för att främja
installationen av en bilbarnstol.
Huvudstödet ska alltid finnas i bilen och
monteras om sittplatsen används av
en vuxen eller ett barn som sitter på en
bälteskudde.
VARNING
75)ALLVARLIG FARA! Om det finns en
aktiverad airbag fram på passagerarsidan,
ska du inte sätta en bakåtvänd bilbarnstol
i framsätet. När airbagen aktiveras vid
en krock kan den orsaka livshotande
skador för barnet oavsett hur allvarlig
krocken är. Det rekommenderas att alltid
transportera barnen i baksätet eftersom
detta anses vara den mest skyddade
platsen vid krock.
76)Skyldigheten att inaktivera airbagen om
man installerar en bakåtvänd bilbarnstol
anges med en lämplig symbol på etiketten
som sitter på solskyddet. Följ alltid till
anvisningarna på solskyddet på
passagerarsidan (se beskrivningen i
avsnittet "System för extraskydd (SRS) -
Airbag").
77)Om det är nödvändigt att transportera
ett barn i framsätet på passagerarsidan i en
bakåtvänd bilbarnstol, måste airbagarna
fram och på sidan (Side bag) in aktiveras
genom att använda displayens huvudmeny
(se beskrivningen i avsnittet "Display" i
kapitlet "Lär känna din bil") och kontrollera
att inaktiveringen verkligen sker genom
att lysdioden
stängs av på listen på
instrumentpanelen. Utöver detta ska
passagerarsätet skjutas bak till det mest
tillbakadragna läget för att undvika
sammanstötning mellan bilbarnstol och
instrumentpanel.
78)Flytta inte fram- eller baksätet om det
sitter ett barn på det eller om barnet sitter
på sätet i bilbarnstolen.
92
SÄKERHET

79)En felaktig montering av bilbarnstolen
kan göra skyddssystemet ineffektivt. Vid en
olycka, kan bilbarnstolen lossna och barnet
få skador som även kan vara livshotande.
För att installera bilbarnstolar för nyfödda
eller småbarn, följ noga anvisningarna från
tillverkaren.
80)När bilbarnstolen inte används, ska du
fästa det med säkerhetsbältet eller med
ISOFIX-fästena eller ta ut den ur bilen. Låt
det inte sitta löst i kupén. På detta sätt
undviker man att det orsakar allvarliga
skador på passagerarna vid en plötslig
inbromsning eller olycka.
81)Efter att ha installerat en bilbarnstol,
ska du inte flytta sätet: ta alltid bort
bilbarnstolen innan du utför någon typ av
justering.
82)Se alltid till att säkerhetsbältet inte
ligger under armarna eller bakom ryggen
på barnet. Vid en olycka, kan
säkerhetsbältet inte hålla kvar barnet, vilket
leder till risken för skador som också kan
vara livshotande. Barnet ska därför alltid ha
sitt eget säkerhetsbälte korrekt fastspänt.
83)Använd inte samma undre fästen för att
installera mer än ett skyddssystem för
barn.
84)Om en ISOFIX Universal bilbarnstol inte
har fästs med alla tre fästena, kommer
bilbarnstolen inte att kunna ge barnet rätt
skydd. Vid en eventuell olycka, kan barnet
utsättas för allvarliga och livshotande
skador.85)Montera bilbarnstolen endast när bilen
står stilla. Bilbarnstolen är korrekt förankrad
när ett klickljud hörs som bekräftar att den
fästs på plats. Följ i samtliga fall
monterings-, nedmonterings- och
installationsinstruktionerna som tillverkaren
av bilbarnstolen ska leverera tillsammans
med denna.EXTRA
SKYDDSSYSTEM
(SRS) - AIRBAG
Bilen är försedd med:
Främre airbag för föraren.
Främre airbag för passageraren.
Knäairbag på förarsidan (berörda
versioner och marknader)
Sidoairbagar fram för att skydda
höfterna, bröstkorgen och axeln (Side
bag) på förare och passagerare
(berörda versioner och marknader).
Sidoairbagarna för att skydda
huvudet på framsätespassagerarna och
passagerarna på sidoplatserna
(Window bag).
AIRBAGAR FRAM
Airbagarna fram (förar- och
passagerarsidan) samt knäairbagen på
förarsidan (berörda versioner och
marknader) skyddar passagerarna i
framsätet vid frontalkrockar av
mellanhög till hög allvarlighetsgrad,
genom att en kudde placeras mellan
personen och ratten eller
instrumentpanelen.
Att en eller flera av dessa inte aktiveras i
andra fall av krockar (från sidan,
bakifrån, tippning osv.) betyder inte att
systemet inte fungerar.
93

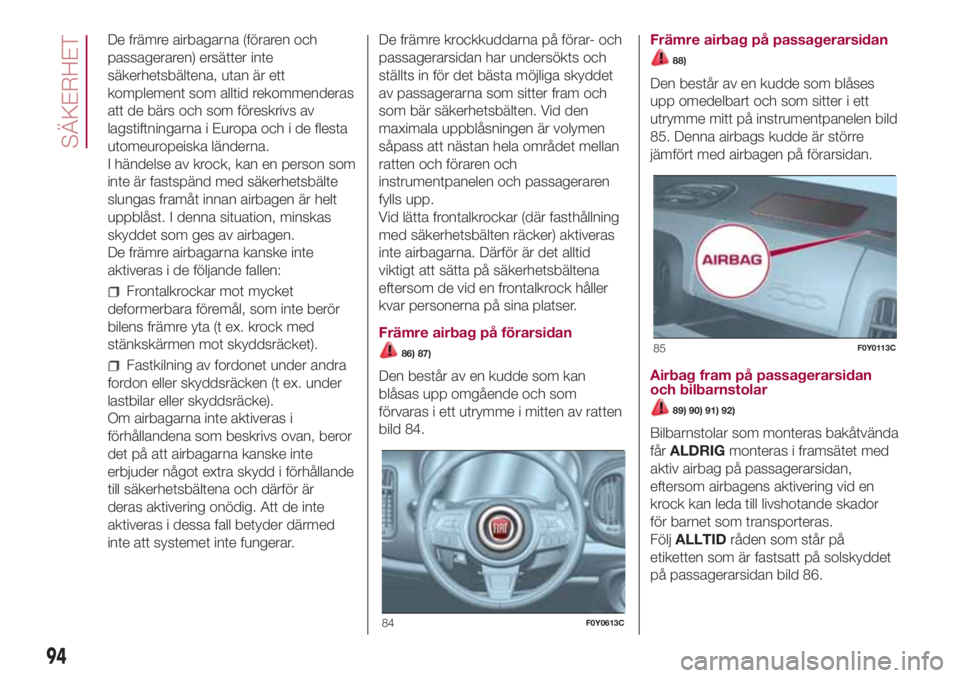

De främre airbagarna (föraren och
passageraren) ersätter inte
säkerhetsbältena, utan är ett
komplement som alltid rekommenderas
att de bärs och som föreskrivs av
lagstiftningarna i Europa och i de flesta
utomeuropeiska länderna.
I händelse av krock, kan en person som
inte är fastspänd med säkerhetsbälte
slungas framåt innan airbagen är helt
uppblåst. I denna situation, minskas
skyddet som ges av airbagen.
De främre airbagarna kanske inte
aktiveras i de följande fallen:
Frontalkrockar mot mycket
deformerbara föremål, som inte berör
bilens främre yta (t ex. krock med
stänkskärmen mot skyddsräcket).
Fastkilning av fordonet under andra
fordon eller skyddsräcken (t ex. under
lastbilar eller skyddsräcke).
Om airbagarna inte aktiveras i
förhållandena som beskrivs ovan, beror
det på att airbagarna kanske inte
erbjuder något extra skydd i förhållande
till säkerhetsbältena och därför är
deras aktivering onödig. Att de inte
aktiveras i dessa fall betyder därmed
inte att systemet inte fungerar.De främre krockkuddarna på förar- och
passagerarsidan har undersökts och
ställts in för det bästa möjliga skyddet
av passagerarna som sitter fram och
som bär säkerhetsbälten. Vid den
maximala uppblåsningen är volymen
såpass att nästan hela området mellan
ratten och föraren och
instrumentpanelen och passageraren
fylls upp.
Vid lätta frontalkrockar (där fasthållning
med säkerhetsbälten räcker) aktiveras
inte airbagarna. Därför är det alltid
viktigt att sätta på säkerhetsbältena
eftersom de vid en frontalkrock håller
kvar personerna på sina platser.
Främre airbag på förarsidan86) 87)
Den består av en kudde som kan
blåsas upp omgående och som
förvaras i ett utrymme i mitten av ratten
bild 84.Främre airbag på passagerarsidan
88)
Den består av en kudde som blåses
upp omedelbart och som sitter i ett
utrymme mitt på instrumentpanelen bild
85. Denna airbags kudde är större
jämfört med airbagen på förarsidan.

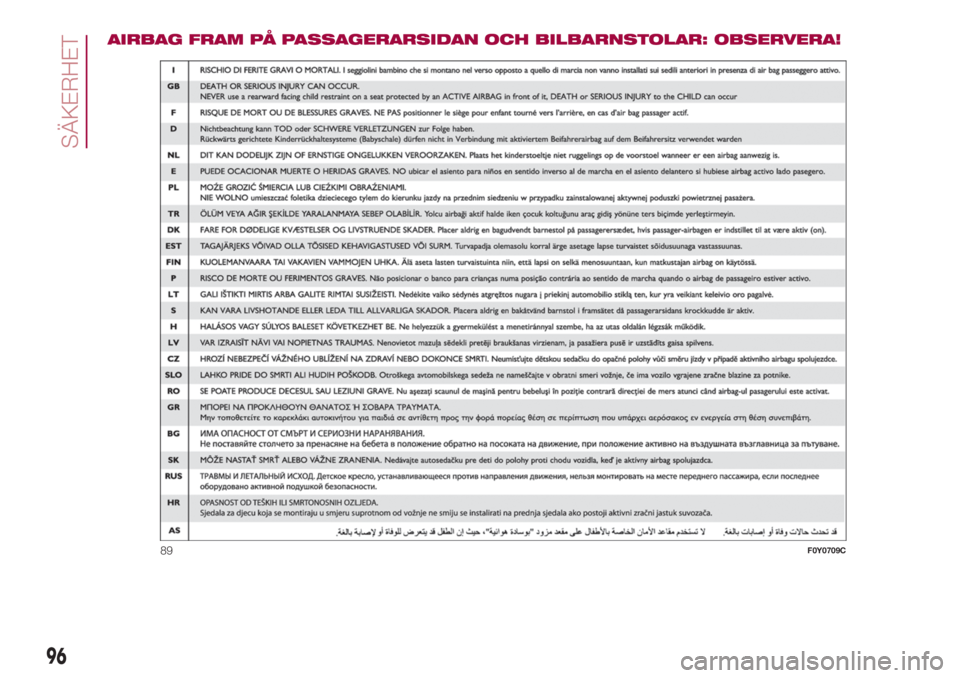

Airbag fram på passagerarsidan
och bilbarnstolar
89) 90) 91) 92)
Bilbarnstolar som monteras bakåtvända
fårALDRIGmonteras i framsätet med
aktiv airbag på passagerarsidan,
eftersom airbagens aktivering vid en
krock kan leda till livshotande skador
för barnet som transporteras.
FöljALLTIDråden som står på
etiketten som är fastsatt på solskyddet
på passagerarsidan bild 86.
84F0Y0613C
85F0Y0113C
94
SÄKERHET

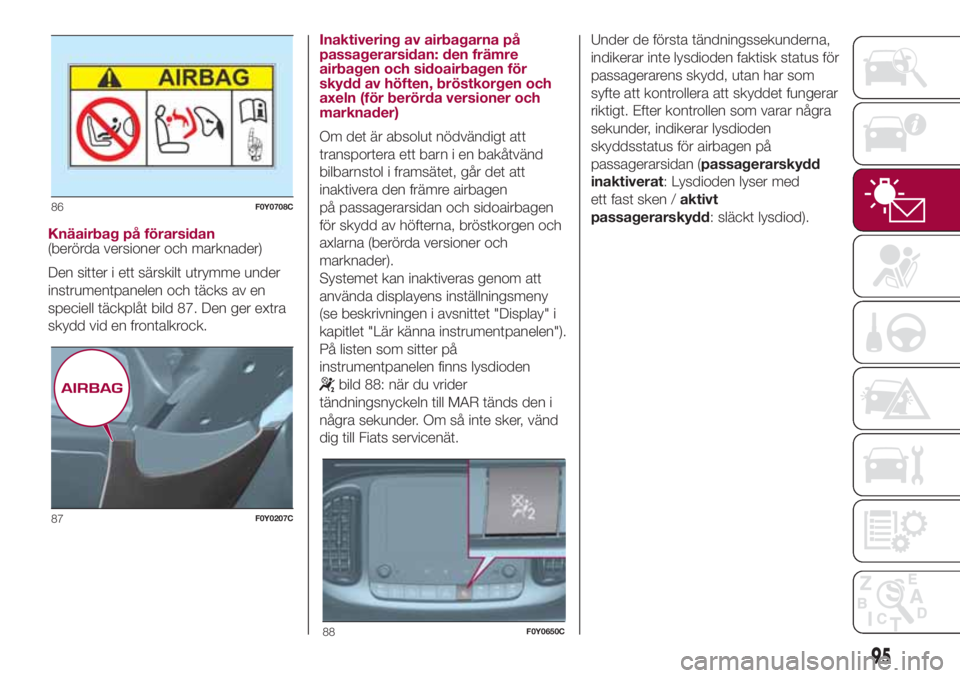

Knäairbag på förarsidan
(berörda versioner och marknader)
Den sitter i ett särskilt utrymme under
instrumentpanelen och täcks av en
speciell täckplåt bild 87. Den ger extra
skydd vid en frontalkrock.Inaktivering av airbagarna på
passagerarsidan: den främre
airbagen och sidoairbagen för
skydd av höften, bröstkorgen och
axeln (för berörda versioner och
marknader)
Om det är absolut nödvändigt att
transportera ett barn i en bakåtvänd
bilbarnstol i framsätet, går det att
inaktivera den främre airbagen
på passagerarsidan och sidoairbagen
för skydd av höfterna, bröstkorgen och
axlarna (berörda versioner och
marknader).
Systemet kan inaktiveras genom att
använda displayens inställningsmeny
(se beskrivningen i avsnittet "Display" i
kapitlet "Lär känna instrumentpanelen").
På listen som sitter på
instrumentpanelen finns lysdioden
bild 88: när du vrider
tändningsnyckeln till MAR tänds den i
några sekunder. Om så inte sker, vänd
dig till Fiats servicenät.Under de första tändningssekunderna,
indikerar inte lysdioden faktisk status för
passagerarens skydd, utan har som
syfte att kontrollera att skyddet fungerar
riktigt. Efter kontrollen som varar några
sekunder, indikerar lysdioden
skyddsstatus för airbagen på
passagerarsidan (passagerarskydd
inaktiverat: Lysdioden lyser med
ett fast sken /aktivt
passagerarskydd: släckt lysdiod).
86F0Y0708C
87F0Y0207C
88F0Y0650C
95

AIRBAG FRAM PÅ PASSAGERARSIDAN OCH BILBARNSTOLAR: OBSERVERA!
89F0Y0709C
96
SÄKERHET

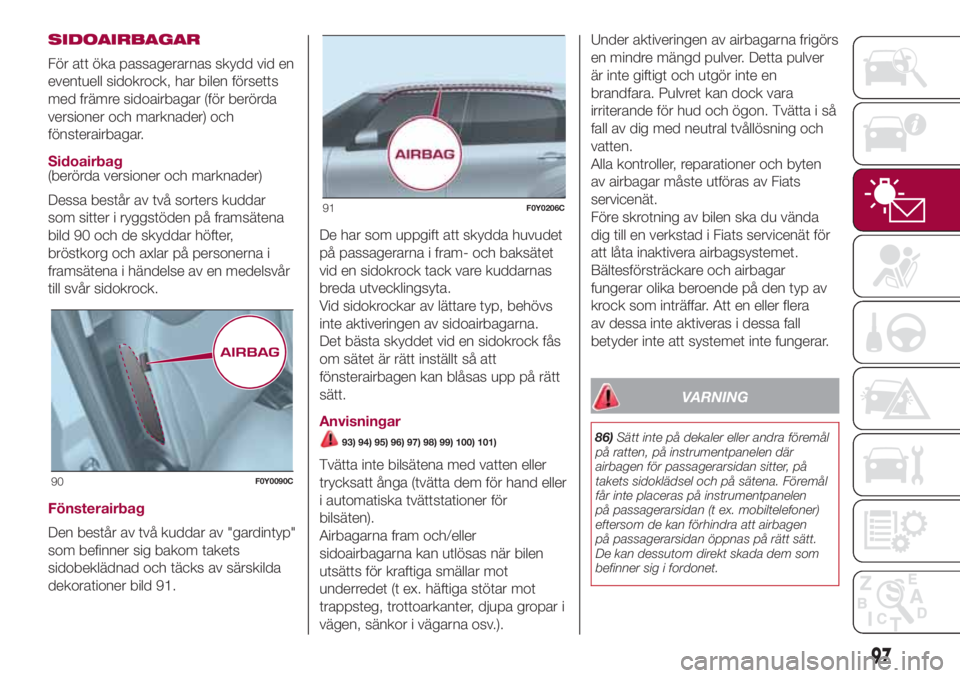

SIDOAIRBAGAR
För att öka passagerarnas skydd vid en
eventuell sidokrock, har bilen försetts
med främre sidoairbagar (för berörda
versioner och marknader) och
fönsterairbagar.
Sidoairbag
(berörda versioner och marknader)
Dessa består av två sorters kuddar
som sitter i ryggstöden på framsätena
bild 90 och de skyddar höfter,
bröstkorg och axlar på personerna i
framsätena i händelse av en medelsvår
till svår sidokrock.
Fönsterairbag
Den består av två kuddar av "gardintyp"
som befinner sig bakom takets
sidobeklädnad och täcks av särskilda
dekorationer bild 91.De har som uppgift att skydda huvudet
på passagerarna i fram- och baksätet
vid en sidokrock tack vare kuddarnas
breda utvecklingsyta.
Vid sidokrockar av lättare typ, behövs
inte aktiveringen av sidoairbagarna.
Det bästa skyddet vid en sidokrock fås
om sätet är rätt inställt så att
fönsterairbagen kan blåsas upp på rätt
sätt.
Anvisningar
93) 94) 95) 96) 97) 98) 99) 100) 101)
Tvätta inte bilsätena med vatten eller
trycksatt ånga (tvätta dem för hand eller
i automatiska tvättstationer för
bilsäten).
Airbagarna fram och/eller
sidoairbagarna kan utlösas när bilen
utsätts för kraftiga smällar mot
underredet (t ex. häftiga stötar mot
trappsteg, trottoarkanter, djupa gropar i
vägen, sänkor i vägarna osv.).Under aktiveringen av airbagarna frigörs
en mindre mängd pulver. Detta pulver
är inte giftigt och utgör inte en
brandfara. Pulvret kan dock vara
irriterande för hud och ögon. Tvätta i så
fall av dig med neutral tvållösning och
vatten.
Alla kontroller, reparationer och byten
av airbagar måste utföras av Fiats
servicenät.
Före skrotning av bilen ska du vända
dig till en verkstad i Fiats servicenät för
att låta inaktivera airbagsystemet.
Bältesförsträckare och airbagar
fungerar olika beroende på den typ av
krock som inträffar. Att en eller flera
av dessa inte aktiveras i dessa fall
betyder inte att systemet inte fungerar.
VARNING
86)Sätt inte på dekaler eller andra föremål
på ratten, på instrumentpanelen där
airbagen för passagerarsidan sitter, på
takets sidoklädsel och på sätena. Föremål
får inte placeras på instrumentpanelen
på passagerarsidan (t ex. mobiltelefoner)
eftersom de kan förhindra att airbagen
på passagerarsidan öppnas på rätt sätt.
De kan dessutom direkt skada dem som
befinner sig i fordonet.
90F0Y0090C
91F0Y0206C
97

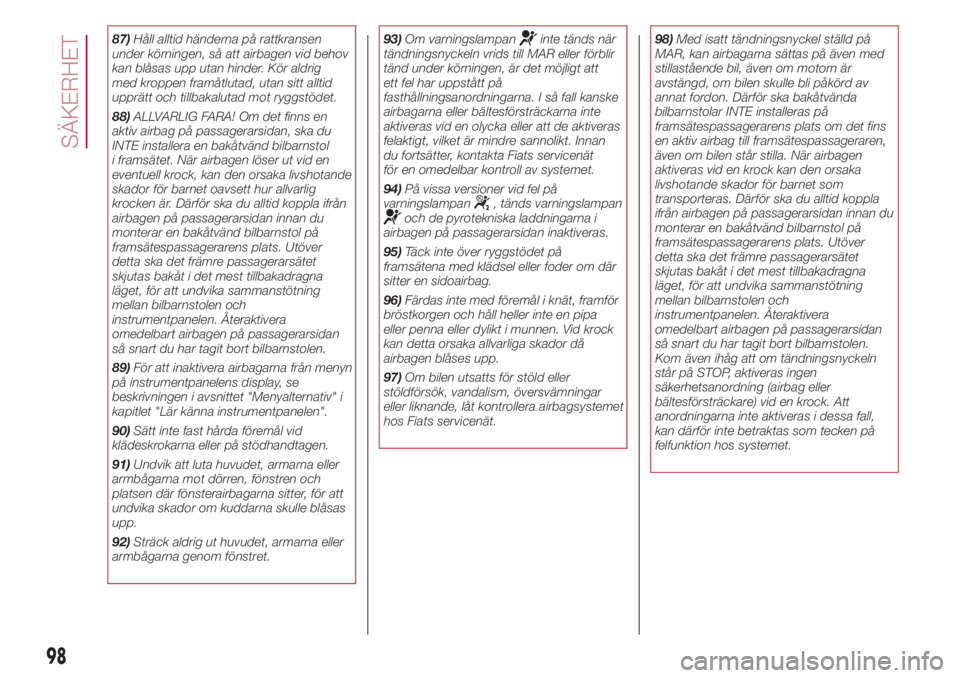

87)Håll alltid händerna på rattkransen
under körningen, så att airbagen vid behov
kan blåsas upp utan hinder. Kör aldrig
med kroppen framåtlutad, utan sitt alltid
upprätt och tillbakalutad mot ryggstödet.
88)ALLVARLIG FARA! Om det finns en
aktiv airbag på passagerarsidan, ska du
INTE installera en bakåtvänd bilbarnstol
i framsätet. När airbagen löser ut vid en
eventuell krock, kan den orsaka livshotande
skador för barnet oavsett hur allvarlig
krocken är. Därför ska du alltid koppla ifrån
airbagen på passagerarsidan innan du
monterar en bakåtvänd bilbarnstol på
framsätespassagerarens plats. Utöver
detta ska det främre passagerarsätet
skjutas bakåt i det mest tillbakadragna
läget, för att undvika sammanstötning
mellan bilbarnstolen och
instrumentpanelen. Återaktivera
omedelbart airbagen på passagerarsidan
så snart du har tagit bort bilbarnstolen.
89)För att inaktivera airbagarna från menyn
på instrumentpanelens display, se
beskrivningen i avsnittet "Menyalternativ" i
kapitlet "Lär känna instrumentpanelen".
90)Sätt inte fast hårda föremål vid
klädeskrokarna eller på stödhandtagen.
91)Undvik att luta huvudet, armarna eller
armbågarna mot dörren, fönstren och
platsen där fönsterairbagarna sitter, för att
undvika skador om kuddarna skulle blåsas
upp.
92)Sträck aldrig ut huvudet, armarna eller
armbågarna genom fönstret.93)Om varningslampaninte tänds när
tändningsnyckeln vrids till MAR eller förblir
tänd under körningen, är det möjligt att
ett fel har uppstått på
fasthållningsanordningarna. I så fall kanske
airbagarna eller bältesförsträckarna inte
aktiveras vid en olycka eller att de aktiveras
felaktigt, vilket är mindre sannolikt. Innan
du fortsätter, kontakta Fiats servicenät
för en omedelbar kontroll av systemet.
94)På vissa versioner vid fel på
varningslampan
, tänds varningslampanoch de pyrotekniska laddningarna i
airbagen på passagerarsidan inaktiveras.
95)Täck inte över ryggstödet på
framsätena med klädsel eller foder om där
sitter en sidoairbag.
96)Färdas inte med föremål i knät, framför
bröstkorgen och håll heller inte en pipa
eller penna eller dylikt i munnen. Vid krock
kan detta orsaka allvarliga skador då
airbagen blåses upp.
97)Om bilen utsatts för stöld eller
stöldförsök, vandalism, översvämningar
eller liknande, låt kontrollera airbagsystemet
hos Fiats servicenät.98)Med isatt tändningsnyckel ställd på
MAR, kan airbagarna sättas på även med
stillastående bil, även om motorn är
avstängd, om bilen skulle bli påkörd av
annat fordon. Därför ska bakåtvända
bilbarnstolar INTE installeras på
framsätespassagerarens plats om det fins
en aktiv airbag till framsätespassageraren,
även om bilen står stilla. När airbagen
aktiveras vid en krock kan den orsaka
livshotande skador för barnet som
transporteras. Därför ska du alltid koppla
ifrån airbagen på passagerarsidan innan du
monterar en bakåtvänd bilbarnstol på
framsätespassagerarens plats. Utöver
detta ska det främre passagerarsätet
skjutas bakåt i det mest tillbakadragna
läget, för att undvika sammanstötning
mellan bilbarnstolen och
instrumentpanelen. Återaktivera
omedelbart airbagen på passagerarsidan
så snart du har tagit bort bilbarnstolen.
Kom även ihåg att om tändningsnyckeln
står på STOP, aktiveras ingen
säkerhetsanordning (airbag eller
bältesförsträckare) vid en krock. Att
anordningarna inte aktiveras i dessa fall,
kan därför inte betraktas som tecken på
felfunktion hos systemet.
98
SÄKERHET
