FIAT 500L LIVING 2018 Drift- och underhållshandbok (in Swedish)

Varningslampa Innebörd
HELLJUS
Varningslampan tänds samtidigt som helljuset tänds.
59
Blå varningslampor

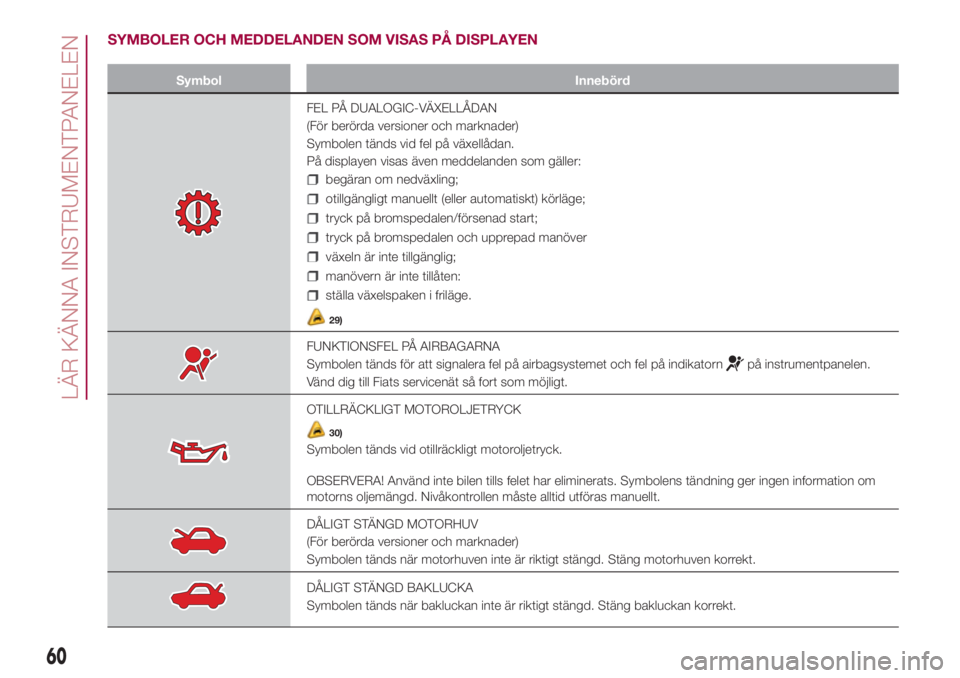

SYMBOLER OCH MEDDELANDEN SOM VISAS PÃ… DISPLAYEN
Symbol Innebörd
FEL PÅ DUALOGIC-VÄXELLÅDAN
(För berörda versioner och marknader)
Symbolen tänds vid fel på växellådan.
På displayen visas även meddelanden som gäller:
begäran om nedväxling;
otillgängligt manuellt (eller automatiskt) körläge;
tryck på bromspedalen/försenad start;
tryck på bromspedalen och upprepad manöver
växeln är inte tillgänglig;
manövern är inte tillåten:
ställa växelspaken i friläge.
29)
FUNKTIONSFEL PÃ… AIRBAGARNA
Symbolen tänds för att signalera fel på airbagsystemet och fel på indikatorn
på instrumentpanelen.
Vänd dig till Fiats servicenät så fort som möjligt.
OTILLRÄCKLIGT MOTOROLJETRYCK
30)
Symbolen tänds vid otillräckligt motoroljetryck.
OBSERVERA! Använd inte bilen tills felet har eliminerats. Symbolens tändning ger ingen information om
motorns oljemängd. Nivåkontrollen måste alltid utföras manuellt.
DÅLIGT STÄNGD MOTORHUV
(För berörda versioner och marknader)
Symbolen tänds när motorhuven inte är riktigt stängd. Stäng motorhuven korrekt.
DÅLIGT STÄNGD BAKLUCKA
Symbolen tänds när bakluckan inte är riktigt stängd. Stäng bakluckan korrekt.
60
LÄR KÄNNA INSTRUMENTPANELEN

Symbol Innebörd

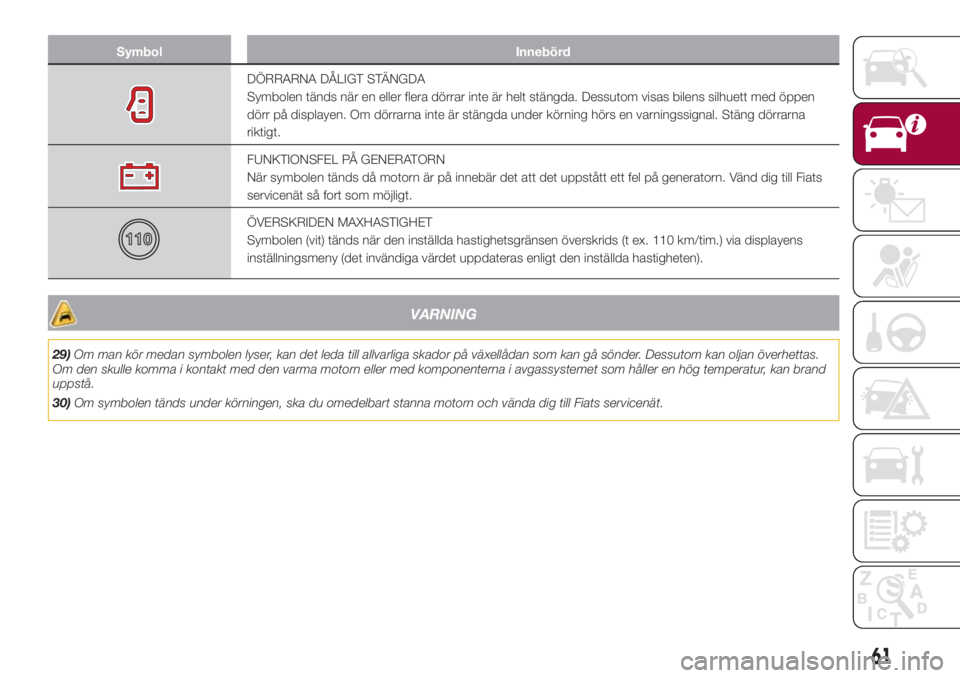

DÖRRARNA DÅLIGT STÄNGDA
Symbolen tänds när en eller flera dörrar inte är helt stängda. Dessutom visas bilens silhuett med öppen
dörr på displayen. Om dörrarna inte är stängda under körning hörs en varningssignal. Stäng dörrarna
riktigt.
FUNKTIONSFEL PÃ… GENERATORN
När symbolen tänds då motorn är på innebär det att det uppstått ett fel på generatorn. Vänd dig till Fiats
servicenät så fort som möjligt.
ÖVERSKRIDEN MAXHASTIGHET
Symbolen (vit) tänds när den inställda hastighetsgränsen överskrids (t ex. 110 km/tim.) via displayens
inställningsmeny (det invändiga värdet uppdateras enligt den inställda hastigheten).
VARNING
29)Om man kör medan symbolen lyser, kan det leda till allvarliga skador på växellådan som kan gå sönder. Dessutom kan oljan överhettas.
Om den skulle komma i kontakt med den varma motorn eller med komponenterna i avgassystemet som håller en hög temperatur, kan brand
uppstå.
30)Om symbolen tänds under körningen, ska du omedelbart stanna motorn och vända dig till Fiats servicenät.
61

Symbol Innebörd

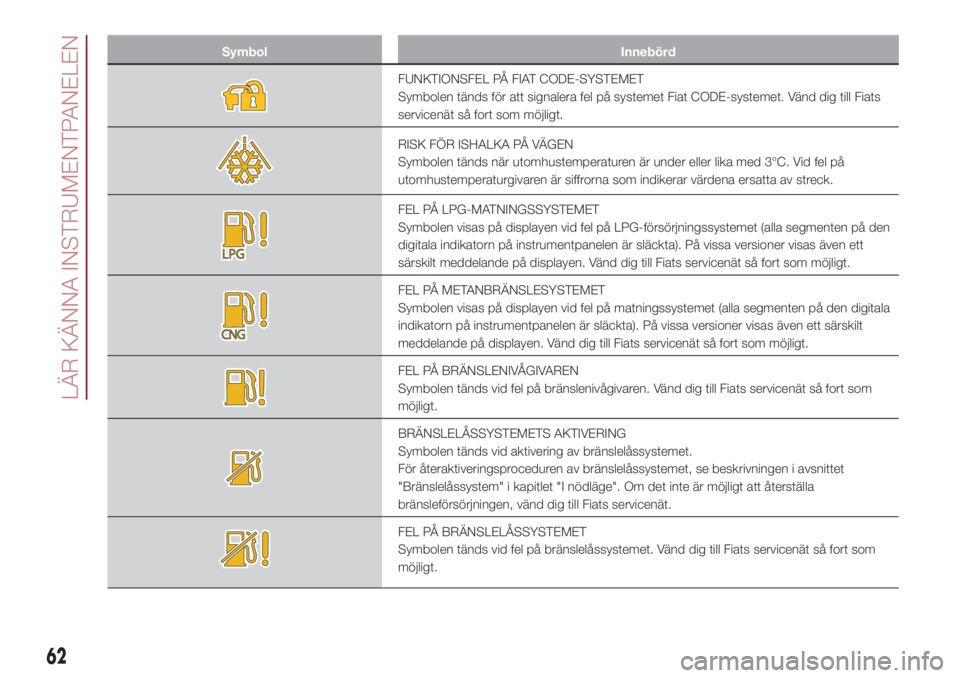

FUNKTIONSFEL PÃ… FIAT CODE-SYSTEMET
Symbolen tänds för att signalera fel på systemet Fiat CODE-systemet. Vänd dig till Fiats
servicenät så fort som möjligt.
RISK FÖR ISHALKA PÅ VÄGEN
Symbolen tänds när utomhustemperaturen är under eller lika med 3°C. Vid fel på
utomhustemperaturgivaren är siffrorna som indikerar värdena ersatta av streck.
FEL PÃ… LPG-MATNINGSSYSTEMET
Symbolen visas på displayen vid fel på LPG-försörjningssystemet (alla segmenten på den
digitala indikatorn på instrumentpanelen är släckta). På vissa versioner visas även ett
särskilt meddelande på displayen. Vänd dig till Fiats servicenät så fort som möjligt.
FEL PÅ METANBRÄNSLESYSTEMET
Symbolen visas på displayen vid fel på matningssystemet (alla segmenten på den digitala
indikatorn på instrumentpanelen är släckta). På vissa versioner visas även ett särskilt
meddelande på displayen. Vänd dig till Fiats servicenät så fort som möjligt.
FEL PÅ BRÄNSLENIVÅGIVAREN
Symbolen tänds vid fel på bränslenivågivaren. Vänd dig till Fiats servicenät så fort som
möjligt.
BRÄNSLELÅSSYSTEMETS AKTIVERING
Symbolen tänds vid aktivering av bränslelåssystemet.
För återaktiveringsproceduren av bränslelåssystemet, se beskrivningen i avsnittet
"Bränslelåssystem" i kapitlet "I nödläge". Om det inte är möjligt att återställa
bränsleförsörjningen, vänd dig till Fiats servicenät.
FEL PÅ BRÄNSLELÅSSYSTEMET
Symbolen tänds vid fel på bränslelåssystemet. Vänd dig till Fiats servicenät så fort som
möjligt.
62
LÄR KÄNNA INSTRUMENTPANELEN

Symbol Innebörd

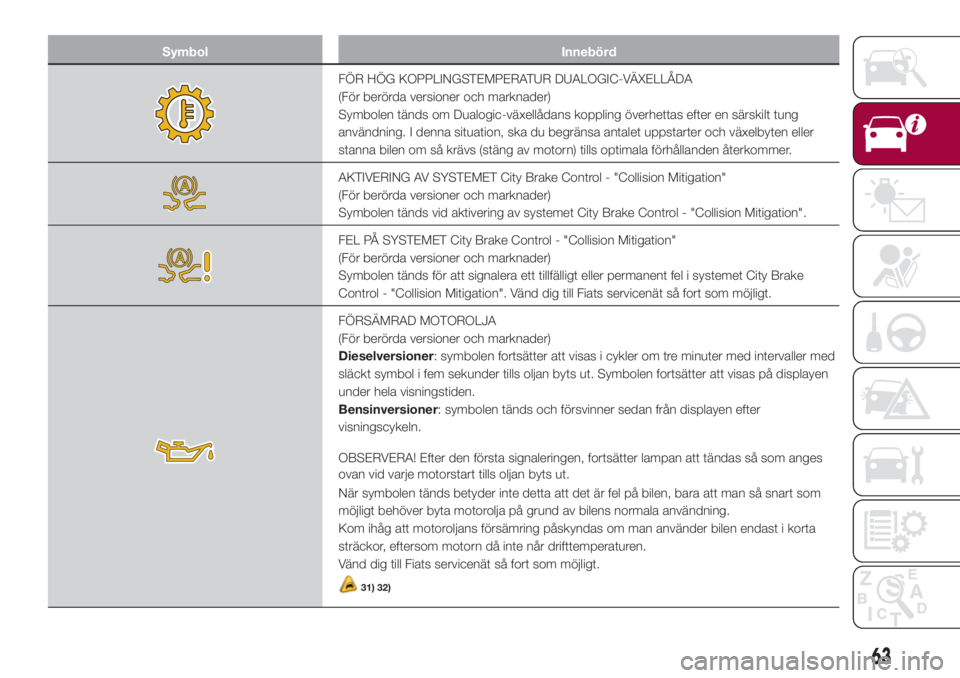

FÖR HÖG KOPPLINGSTEMPERATUR DUALOGIC-VÄXELLÅDA
(För berörda versioner och marknader)
Symbolen tänds om Dualogic-växellådans koppling överhettas efter en särskilt tung
användning. I denna situation, ska du begränsa antalet uppstarter och växelbyten eller
stanna bilen om så krävs (stäng av motorn) tills optimala förhållanden återkommer.
AKTIVERING AV SYSTEMET City Brake Control - "Collision Mitigation"
(För berörda versioner och marknader)
Symbolen tänds vid aktivering av systemet City Brake Control - "Collision Mitigation".
FEL PÃ… SYSTEMET City Brake Control - "Collision Mitigation"
(För berörda versioner och marknader)
Symbolen tänds för att signalera ett tillfälligt eller permanent fel i systemet City Brake
Control - "Collision Mitigation". Vänd dig till Fiats servicenät så fort som möjligt.
FÖRSÄMRAD MOTOROLJA
(För berörda versioner och marknader)
Dieselversioner: symbolen fortsätter att visas i cykler om tre minuter med intervaller med
släckt symbol i fem sekunder tills oljan byts ut. Symbolen fortsätter att visas på displayen
under hela visningstiden.
Bensinversioner: symbolen tänds och försvinner sedan från displayen efter
visningscykeln.
OBSERVERA! Efter den första signaleringen, fortsätter lampan att tändas så som anges
ovan vid varje motorstart tills oljan byts ut.
När symbolen tänds betyder inte detta att det är fel på bilen, bara att man så snart som
möjligt behöver byta motorolja på grund av bilens normala användning.
Kom ihåg att motoroljans försämring påskyndas om man använder bilen endast i korta
sträckor, eftersom motorn då inte når drifttemperaturen.
Vänd dig till Fiats servicenät så fort som möjligt.
31) 32)
63

Symbol Innebörd

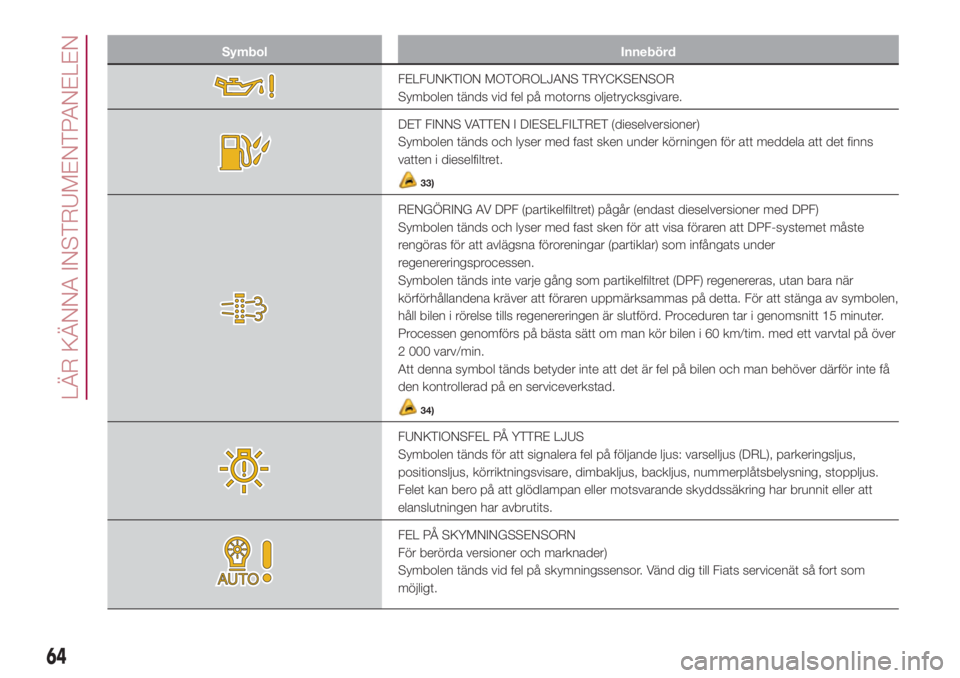

FELFUNKTION MOTOROLJANS TRYCKSENSOR
Symbolen tänds vid fel på motorns oljetrycksgivare.
DET FINNS VATTEN I DIESELFILTRET (dieselversioner)
Symbolen tänds och lyser med fast sken under körningen för att meddela att det finns
vatten i dieselfiltret.
33)
RENGÖRING AV DPF (partikelfiltret) pågår (endast dieselversioner med DPF)
Symbolen tänds och lyser med fast sken för att visa föraren att DPF-systemet måste
rengöras för att avlägsna föroreningar (partiklar) som infångats under
regenereringsprocessen.
Symbolen tänds inte varje gång som partikelfiltret (DPF) regenereras, utan bara när
körförhållandena kräver att föraren uppmärksammas på detta. För att stänga av symbolen,
håll bilen i rörelse tills regenereringen är slutförd. Proceduren tar i genomsnitt 15 minuter.
Processen genomförs på bästa sätt om man kör bilen i 60 km/tim. med ett varvtal på över
2 000 varv/min.
Att denna symbol tänds betyder inte att det är fel på bilen och man behöver därför inte få
den kontrollerad på en serviceverkstad.
34)
FUNKTIONSFEL PÃ… YTTRE LJUS
Symbolen tänds för att signalera fel på följande ljus: varselljus (DRL), parkeringsljus,
positionsljus, körriktningsvisare, dimbakljus, backljus, nummerplåtsbelysning, stoppljus.
Felet kan bero på att glödlampan eller motsvarande skyddssäkring har brunnit eller att
elanslutningen har avbrutits.
FEL PÃ… SKYMNINGSSENSORN
För berörda versioner och marknader)
Symbolen tänds vid fel på skymningssensor. Vänd dig till Fiats servicenät så fort som
möjligt.
64
LÄR KÄNNA INSTRUMENTPANELEN

Symbol Innebörd
FEL PÃ… REGNSENSORN
För berörda versioner och marknader)
Symbolen tänds vid fel på regnsensorn. Vänd dig till Fiats servicenät så fort som möjligt.
FEL PÃ… START&STOP-SYSTEMET
Symbolen tänds för att signalera fel på Start&Stop-systemet. På displayen visas ett särskilt
meddelande. Vänd dig till Fiats servicenät så fort som möjligt.
START&STOP-SYSTEM/TRYCK PÃ… KOPPLINGEN
Symbolen tänds för att signalera att du måste trycka på kopplingspedalen för att starta om
motorn. På displayen visas ett särskilt meddelande som, i särskilda förhållanden, åtföljs av
en ljudsignal.
FEL PÃ… SPEED LIMITER
(För berörda versioner och marknader)
Symbolen tänds vid fel på Speed Limiter-enheten. Om problemet kvarstår, vänd dig till
Fiats servicenät.
UNDERHÃ…LLSSCHEMA (SERVICE)
Underhållsschemat innebär bilunderhåll i regelbundna intervaller (se kapitlet "Underhåll och
skötsel"). När nästa servicetillfälle i underhållsschemat snart ska utföras och man vrider
tändningsnyckeln till MAR-läget, tänds symbolen på displayen. Därefter visas antalet
kilometer/miles eller dagar (där så förutses) som är kvar till bilens nästa servicetillfälle.
Denna visning sker automatiskt när tändningsnyckeln står på MAR och det fattas 2 000
km eller, där så förutses, 30 dagar till nästa underhållsingrepp. Indikationen visas varje
gång du ställer tändningsnyckeln på MAR eller, på vissa versioner, var 200:e km. När det
är mindre än så kvar till servicetillfället, visas signalerna med ännu kortare intervaller.
Indikationen visas i km eller miles beroende på inställningen av måttenheten.
Kontakta Fiats servicenät som nollställer denna visning (reset), utöver att utföra
underhållsarbetet enligt "Underhållsschemat".
65

Symbol Innebörd
KOPPLINGSPEDAL
Symbolen tänds för att signalera att du måste trycka på kopplingspedalen för att starta
motorn.
AKTIVERING AV CRUISE CONTROL
(För berörda versioner och marknader)
Den vita symbolen tänds vid aktivering av Cruise Control. På vissa versioner visas ett
särskilt meddelande på displayen.
AKTIVERING AV CRUISE CONTROL
(För berörda versioner och marknader)
Den gröna symbolen tänds vid aktivering av Cruise Control. På vissa versioner visas ett
särskilt meddelande på displayen.
AKTIVERING AV SPEED LIMITER
(För berörda versioner och marknader)
Den vita symbolen tänds vid aktivering av Speed Limiter-enheten. På vissa versioner visas
ett särskilt meddelande på displayen.
AKTIVERING AV SPEED LIMITER
(För berörda versioner och marknader)
Den gröna symbolen tänds vid aktivering av Speed Limiter-enheten. På vissa versioner
visas ett särskilt meddelande på displayen.
GRAVITY CONTROL
(För berörda versioner och marknader)
Aktivering av systemet: påsättning av lysdioden som sitter på Mode Selector.
Systemets ingrepp: symbolen (vit) tänds med ett fast sken.
REGLERING AV STRÅLKASTARINSTÄLLNINGEN
Den vita symbolen tänds samtidigt med numret som indikerar position för strålkastarna när
man riktar in de senare. För justeringen ska du trycka på knapparna
ochsom sitter
på instrumentpanelen.
66
LÄR KÄNNA INSTRUMENTPANELEN

Symbol Innebörd
VÄXELINDIKATOR
Symbolerna visas på displayen för att meddela föraren om behovet att lägga i en högre
växel (uppväxling) eller en lägre växel (nerväxling).
A/MAUTOMATISKT/MANUELLT KÖRLÄGE (versioner med Dualogic-växellåda)
Automatiskt körläge (AUTO)
Bokstaven "A" följd av numret som anger ilagd växel (t ex. "A1") visas på displayen vid
aktivering av AUTO-logiken (läge för automatisk körning).
Manuellt körläge (MANUAL)
Bokstaven "M" följd av numret som anger ilagd växel (t ex. "M1") visas på displayen vid
aktivering av MANUAL-logiken (läge för manuell körning).
VARNING
31)Om symbolen tänds, bör motoroljan bytas ut så snart som möjligt och inte mer än 500 km efter det att varningslampan först tändes.
Underlåtenhet att följa informationen ovan kan orsaka allvarliga skador på motorn och göra så att tillverkarens garanti upphör att gälla. När
denna symbol tänds, säger den inte något om mängden motorolja som finns i motorn. Om den börjar blinka, ska du därför inte fylla på med
mer olja.
32)Om symbolen skulle börja blinka under körningen, vänd dig till Fiats servicenät.
33)Vatten i bränslekretsen kan orsaka allvarliga skador på insprutningssystemet och få motorn att gå oregelbundet. Om symbolen tänds på
instrumentpanelen, ska du snarast möjligt vända dig till Fiats servicenät för avluftning. Om signaleringen återkommer omedelbart efter
tankningen är det möjligt att vatten har trängt in i tanken: stäng i så fall omedelbart av motorn och vänd dig till Fiats servicenät.
34)Körhastigheten bör anpassas till den aktuella trafiksituationen, väderleken och gällande vägtrafikförordningar. Observera att det går att
stänga av motorn även om symbolen lyser. Frekventa avbrott av regenereringsprocessen kan också leda till att motoroljan försämras
snabbare. Därför bör man vänta tills symbolen slocknar innan man stänger av motorn enligt indikationerna ovan. Det rekommenderas att
avsluta regenereringen av partikelfiltret med stillastående fordon.
67

LYSDIODER PÃ… INSTRUMENTPANELENS LIST
Varningslampa Innebörd
FRÃ…NKOPPLAD AIRBAG PÃ… PASSAGERARSIDAN/SIDOAIRBAGAR
(För berörda versioner och marknader)
Lysdioden som sitter på instrumentpanelen, tänds när den främre airbagen på passagerarsidan och
sidoairbagen är urkopplade.
När den främre airbagen på passagerarsidan är aktiverad, ska du vrida tändningsnyckeln vrids till MAR-
läget så tänds lysdioden
med ett fast sken i några sekunder, varefter den ska slockna.
68
LÄR KÄNNA INSTRUMENTPANELEN
