FIAT 500L LIVING 2018 Instrukcja obsługi (in Polish)

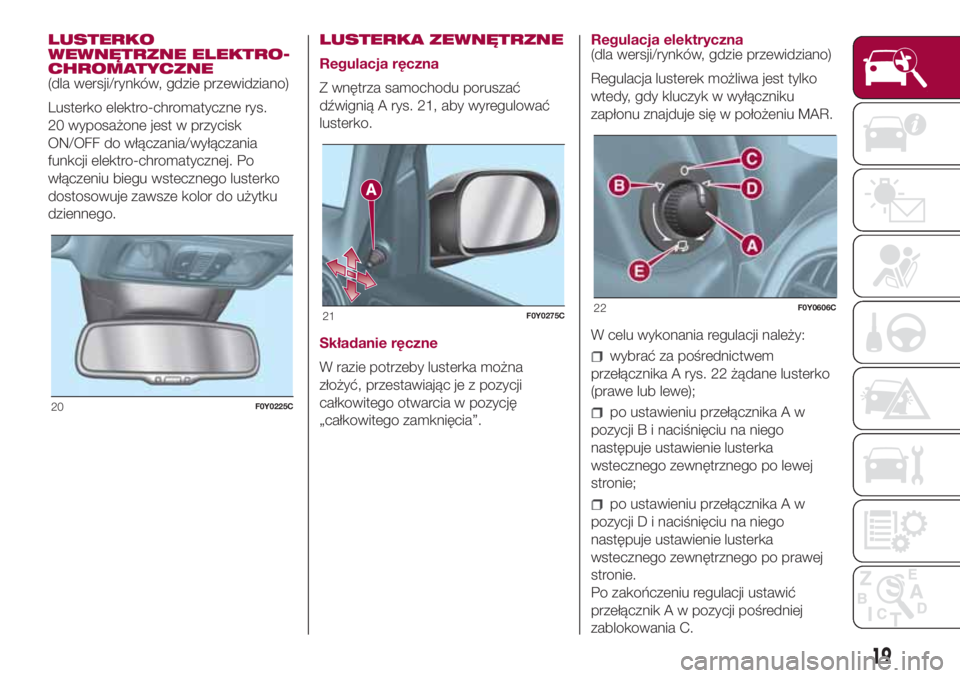

LUSTERKO
WEWNĘTRZNE ELEKTRO-
CHROMATYCZNE
(dla wersji/rynków, gdzie przewidziano)
Lusterko elektro-chromatyczne rys.
20 wyposażone jest w przycisk
ON/OFF do włączania/wyłączania
funkcji elektro-chromatycznej. Po
włączeniu biegu wstecznego lusterko
dostosowuje zawsze kolor do użytku
dziennego.LUSTERKA ZEWNĘTRZNE
Regulacja ręczna
Z wnętrza samochodu poruszać
dźwignią A rys. 21, aby wyregulować
lusterko.
Składanie ręczne
W razie potrzeby lusterka można
złożyć, przestawiając je z pozycji
całkowitego otwarcia w pozycję
„całkowitego zamknięcia”.Regulacja elektryczna
(dla wersji/rynków, gdzie przewidziano)
Regulacja lusterek możliwa jest tylko
wtedy, gdy kluczyk w wyłączniku
zapłonu znajduje się w położeniu MAR.
W celu wykonania regulacji należy:
wybrać za pośrednictwem
przełącznika A rys. 22 żądane lusterko
(prawe lub lewe);
po ustawieniu przełącznika A w
pozycji B i naciśnięciu na niego
następuje ustawienie lusterka
wstecznego zewnętrznego po lewej
stronie;
po ustawieniu przełącznika A w
pozycji D i naciśnięciu na niego
następuje ustawienie lusterka
wstecznego zewnętrznego po prawej
stronie.
Po zakończeniu regulacji ustawić
przełącznik A w pozycji pośredniej
zablokowania C.
20F0Y0225C
21F0Y0275C22F0Y0606C
19

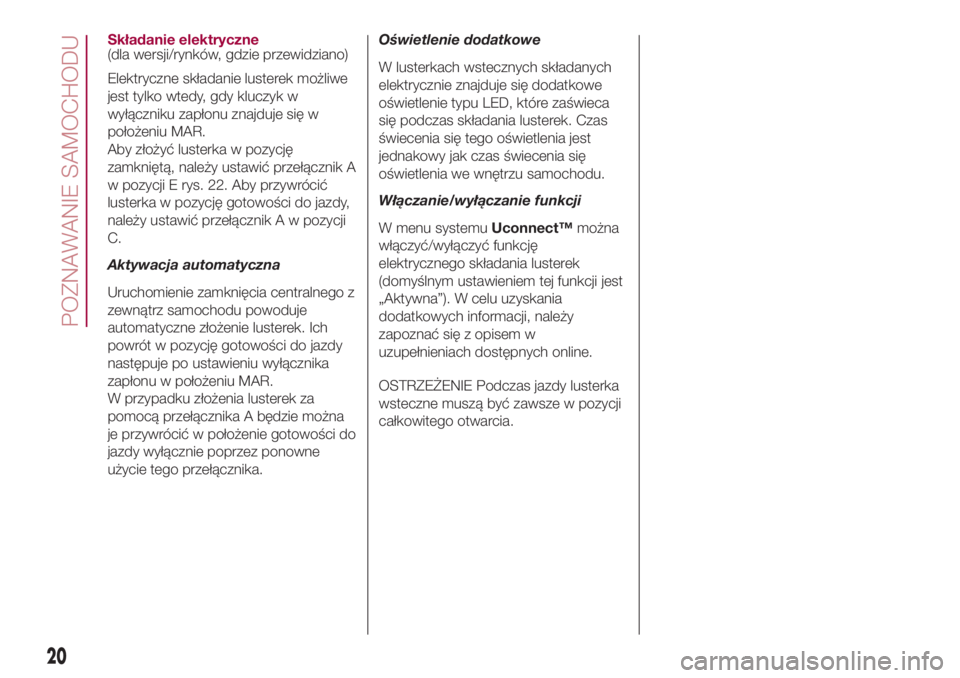

Składanie elektryczne
(dla wersji/rynków, gdzie przewidziano)
Elektryczne składanie lusterek możliwe
jest tylko wtedy, gdy kluczyk w
wyłączniku zapłonu znajduje się w
położeniu MAR.
Aby złożyć lusterka w pozycję
zamkniętą, należy ustawić przełącznik A
w pozycji E rys. 22. Aby przywrócić
lusterka w pozycję gotowości do jazdy,
należy ustawić przełącznik A w pozycji
C.
Aktywacja automatyczna
Uruchomienie zamknięcia centralnego z
zewnątrz samochodu powoduje
automatyczne złożenie lusterek. Ich
powrót w pozycję gotowości do jazdy
następuje po ustawieniu wyłącznika
zapłonu w położeniu MAR.
W przypadku złożenia lusterek za
pomocą przełącznika A będzie można
je przywrócić w położenie gotowości do
jazdy wyłącznie poprzez ponowne
użycie tego przełącznika.Oświetlenie dodatkowe
W lusterkach wstecznych składanych
elektrycznie znajduje się dodatkowe
oświetlenie typu LED, które zaświeca
się podczas składania lusterek. Czas
świecenia się tego oświetlenia jest
jednakowy jak czas świecenia się
oświetlenia we wnętrzu samochodu.
Włączanie/wyłączanie funkcji
W menu systemuUconnect™można
włączyć/wyłączyć funkcję
elektrycznego składania lusterek
(domyślnym ustawieniem tej funkcji jest
„Aktywna”). W celu uzyskania
dodatkowych informacji, należy
zapoznać się z opisem w
uzupełnieniach dostępnych online.
OSTRZEŻENIE Podczas jazdy lusterka
wsteczne muszą być zawsze w pozycji
całkowitego otwarcia.
20
POZNAWANIE SAMOCHODU

KLIMATYZACJA
.
KLIMATYZACJA MANUALNA
Elementy sterowania
A - Pokrętło regulacji temperatury powietrza (zakres niebieski = powietrze zimne, zakres czerwony = powietrze ciepłe);
B - przycisk włączania/wyłączania recyrkulacji powietrza;
C - pokrętło włączania/regulacji wentylatora: 0 = wentylator wyłączony / 1-2-3-4 = prędkości wentylacji;
D - przycisk włączania/wyłączania sprężarki klimatyzacji;
E - przycisk włączania/wyłączania ogrzewania szyby tylnej;
F - pokrętło rozdziału przepływu powietrza:
nawiew powietrza z wylotów środkowych, bocznych i dyfuzora środkowego
nawiew powietrza z wylotów środkowych, bocznych, z dyfuzora środkowego i dyfuzorów przednich i tylnych w okolicy
nóg
nawiew powietrza tylko z dyfuzorów przednich i tylnych w okolicy nóg
nawiew powietrza z dyfuzorów przednich, tylnych w okolicy nóg, na szybę przednią i szyby boczne
nawiew powietrza na szybę przednią i szyby boczne
23F0Y0041C
21

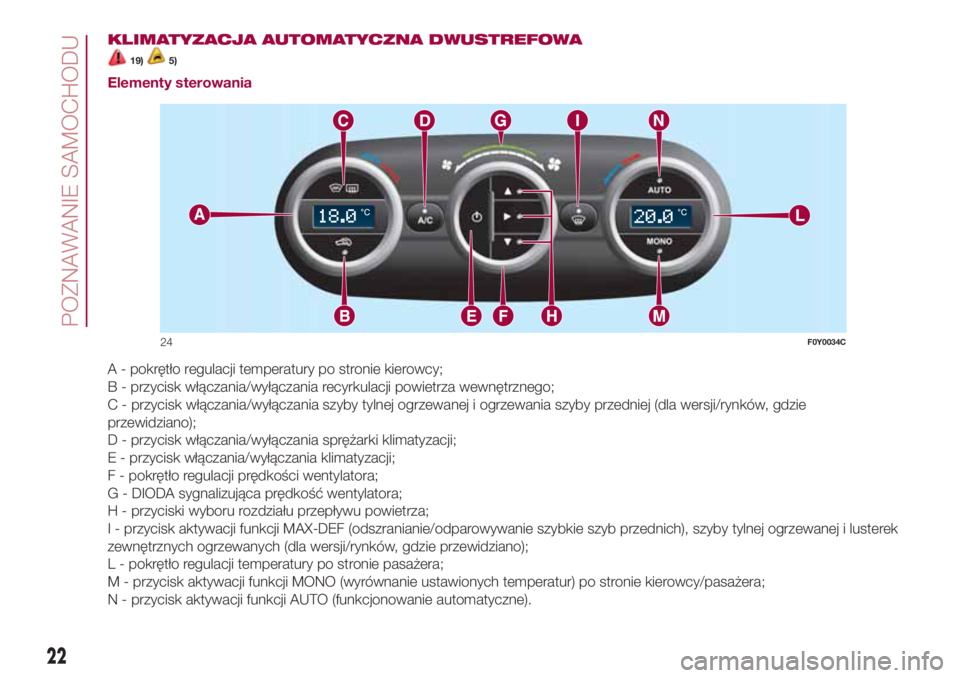

KLIMATYZACJA AUTOMATYCZNA DWUSTREFOWA
19)5)
Elementy sterowania
A - pokrętło regulacji temperatury po stronie kierowcy;
B - przycisk włączania/wyłączania recyrkulacji powietrza wewnętrznego;
C - przycisk włączania/wyłączania szyby tylnej ogrzewanej i ogrzewania szyby przedniej (dla wersji/rynków, gdzie
przewidziano);
D - przycisk włączania/wyłączania sprężarki klimatyzacji;
E - przycisk włączania/wyłączania klimatyzacji;
F - pokrętło regulacji prędkości wentylatora;
G - DIODA sygnalizująca prędkość wentylatora;
H - przyciski wyboru rozdziału przepływu powietrza;
I - przycisk aktywacji funkcji MAX-DEF (odszranianie/odparowywanie szybkie szyb przednich), szyby tylnej ogrzewanej i lusterek
zewnętrznych ogrzewanych (dla wersji/rynków, gdzie przewidziano);
L - pokrętło regulacji temperatury po stronie pasażera;
M - przycisk aktywacji funkcji MONO (wyrównanie ustawionych temperatur) po stronie kierowcy/pasażera;
N - przycisk aktywacji funkcji AUTO (funkcjonowanie automatyczne).
24F0Y0034C
22
POZNAWANIE SAMOCHODU

STEROWANIE SYSTEMEM
START&STOP
Klimatyzacja automatyczna
dwustrefowa steruje systemem
Start&Stop (silnik wyłączony i
samochód zatrzymany) tak, aby
zapewnić odpowiedni komfort we
wnętrzu nadwozia.
OSTRZEŻENIE W ekstremalnych
warunkach klimatycznych zaleca się
ograniczyć użycie systemu Start&Stop,
aby uniknąć ciągłego włączania i
wyłączania sprężarki, a w konsekwencji
szybkiego zaparowania szyb i
nagromadzenia wilgoci oraz
przedostania się nieprzyjemnego
zapachu do kabiny.
OSTRZEŻENIE Gdy system Start&Stop
jest aktywny (silnik wyłączony i
samochód zatrzymany), automatyczne
sterowanie recyrkulacją wyłączy się,
ale możliwy będzie nadal wlot powietrza
z zewnątrz, aby ograniczyć
prawdopodobieństwo zaparowania
szyb (ze względu na wyłączoną
sprężarkę).
UWAGA
19)Zaleca się korzystać z recyrkulacji
powietrza wewnętrznego przy niskich
temperaturach zewnętrznych, ponieważ
szyby mogą wówczas szybko
zaparowywać.
UWAGA
5)Klimatyzacja rozpoznaje temperaturę we
wnętrzu nadwozia za pomocą czujnika
temperatury średniej promieniowania
zainstalowanego w lusterku wstecznym
wewnętrznym i zabezpieczonego
odpowiednią pokrywą. Jeśli promień
działania powyższego czujnika zostanie
zakłócony jakimkolwiek przedmiotem,
klimatyzacja może działać w sposób
nieoptymalny.
UKŁAD KLIMATYZACJI
Układ ten wykorzystuje czynnik
chłodniczy zgodny z obowiązującymi
normami w krajach, w których
sprzedawany jest ten samochód:
R134a lub R1234yf. W razie
konieczności uzupełnienia poziomu
czynnika należy stosować wyłącznie
gaz podany na tabliczce umieszczonej
w komorze silnika rys. 25.
Stosowanie innych czynników
chłodzących może niekorzystnie
wpłynąć na skuteczność działania oraz
stan ogólny układu. Również środek
smarny stosowany w sprężarce jest
ściśle powiązany z typem gazu
chłodniczego: należy zwrócić się do
ASO marki Fiat.
25F0Y0999C
23

24
POZNAWANIE SAMOCHODU

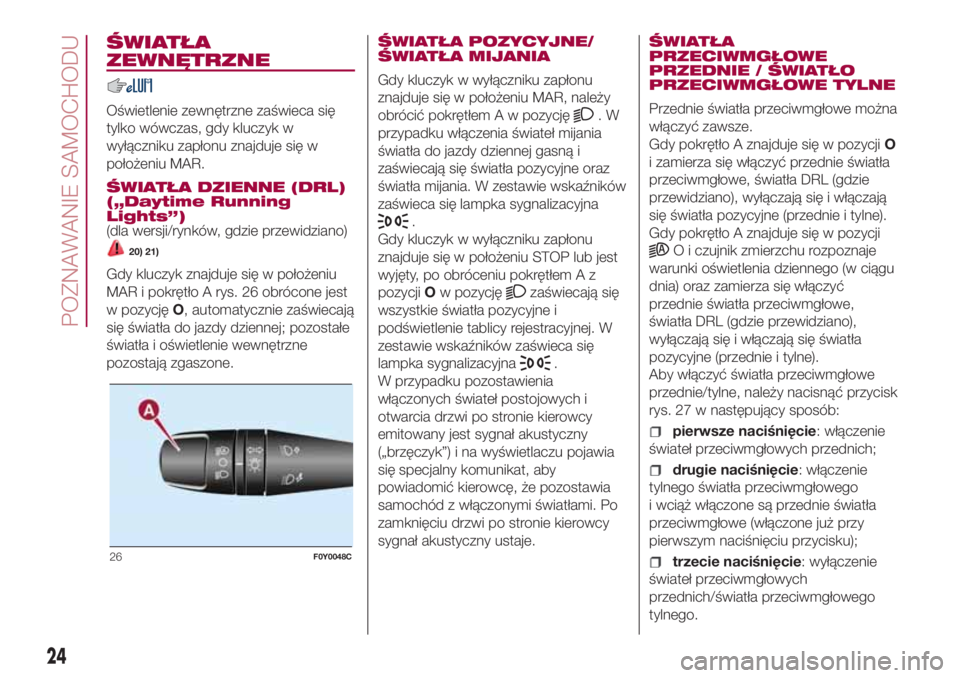

ŚWIATŁA
ZEWNĘTRZNE
Oświetlenie zewnętrzne zaświeca się
tylko wówczas, gdy kluczyk w
wyłączniku zapłonu znajduje się w
położeniu MAR.
ŚWIATŁA DZIENNE (DRL)
(„Daytime Running
Lights”)
(dla wersji/rynków, gdzie przewidziano)
20) 21)
Gdy kluczyk znajduje się w położeniu
MAR i pokrętło A rys. 26 obrócone jest
w pozycjęO, automatycznie zaświecają
się światła do jazdy dziennej; pozostałe
światła i oświetlenie wewnętrzne
pozostają zgaszone.ŚWIATŁA POZYCYJNE/
ŚWIATŁA MIJANIA
Gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR, należy
obrócić pokrętłem A w pozycję
.W
przypadku włączenia świateł mijania
światła do jazdy dziennej gasną i
zaświecają się światła pozycyjne oraz
światła mijania. W zestawie wskaźników
zaświeca się lampka sygnalizacyjna
.
Gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu STOP lub jest
wyjęty, po obróceniu pokrętłem A z
pozycjiOw pozycję
zaświecają się
wszystkie światła pozycyjne i
podświetlenie tablicy rejestracyjnej. W
zestawie wskaźników zaświeca się
lampka sygnalizacyjna
.
W przypadku pozostawienia
włączonych świateł postojowych i
otwarcia drzwi po stronie kierowcy
emitowany jest sygnał akustyczny
(„brzęczyk”) i na wyświetlaczu pojawia
się specjalny komunikat, aby
powiadomić kierowcę, że pozostawia
samochód z włączonymi światłami. Po
zamknięciu drzwi po stronie kierowcy
sygnał akustyczny ustaje.ŚWIATŁA
PRZECIWMGŁOWE
PRZEDNIE / ŚWIATŁO
PRZECIWMGŁOWE TYLNE
Przednie światła przeciwmgłowe można
włączyć zawsze.
Gdy pokrętło A znajduje się w pozycjiO
i zamierza się włączyć przednie światła
przeciwmgłowe, światła DRL (gdzie
przewidziano), wyłączają się i włączają
się światła pozycyjne (przednie i tylne).
Gdy pokrętło A znajduje się w pozycji
O i czujnik zmierzchu rozpoznaje
warunki oświetlenia dziennego (w ciągu
dnia) oraz zamierza się włączyć
przednie światła przeciwmgłowe,
światła DRL (gdzie przewidziano),
wyłączają się i włączają się światła
pozycyjne (przednie i tylne).
Aby włączyć światła przeciwmgłowe
przednie/tylne, należy nacisnąć przycisk
rys. 27 w następujący sposób:
pierwsze naciśnięcie: włączenie
świateł przeciwmgłowych przednich;
drugie naciśnięcie: włączenie
tylnego światła przeciwmgłowego
i wciąż włączone są przednie światła
przeciwmgłowe (włączone już przy
pierwszym naciśnięciu przycisku);
trzecie naciśnięcie: wyłączenie
świateł przeciwmgłowych
przednich/światła przeciwmgłowego
tylnego.26F0Y0048C

25

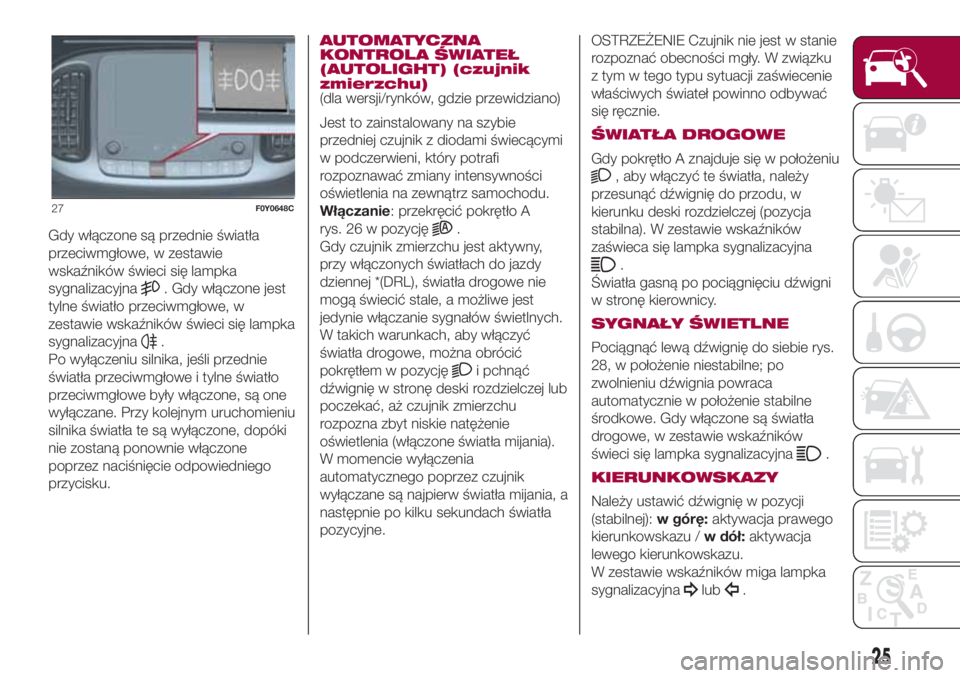

Gdy włączone są przednie światła
przeciwmgłowe, w zestawie
wskaźników świeci się lampka
sygnalizacyjna
. Gdy włączone jest
tylne światło przeciwmgłowe, w
zestawie wskaźników świeci się lampka
sygnalizacyjna
.
Po wyłączeniu silnika, jeśli przednie
światła przeciwmgłowe i tylne światło
przeciwmgłowe były włączone, są one
wyłączane. Przy kolejnym uruchomieniu
silnika światła te są wyłączone, dopóki
nie zostaną ponownie włączone
poprzez naciśnięcie odpowiedniego
przycisku.AUTOMATYCZNA
KONTROLA ŚWIATEŁ
(AUTOLIGHT) (czujnik
zmierzchu)
(dla wersji/rynków, gdzie przewidziano)
Jest to zainstalowany na szybie
przedniej czujnik z diodami świecącymi
w podczerwieni, który potrafi
rozpoznawać zmiany intensywności
oświetlenia na zewnątrz samochodu.
Włączanie: przekręcić pokrętło A
rys. 26 w pozycję
.
Gdy czujnik zmierzchu jest aktywny,
przy włączonych światłach do jazdy
dziennej *(DRL), światła drogowe nie
mogą świecić stale, a możliwe jest
jedynie włączanie sygnałów świetlnych.
W takich warunkach, aby włączyć
światła drogowe, można obrócić
pokrętłem w pozycję
i pchnąć
dźwignię w stronę deski rozdzielczej lub
poczekać, aż czujnik zmierzchu
rozpozna zbyt niskie natężenie
oświetlenia (włączone światła mijania).
W momencie wyłączenia
automatycznego poprzez czujnik
wyłączane są najpierw światła mijania, a
następnie po kilku sekundach światła
pozycyjne.OSTRZEŻENIE Czujnik nie jest w stanie
rozpoznać obecności mgły. W związku
z tym w tego typu sytuacji zaświecenie
właściwych świateł powinno odbywać
się ręcznie.
ŚWIATŁA DROGOWE
Gdy pokrętło A znajduje się w położeniu
, aby włączyć te światła, należy
przesunąć dźwignię do przodu, w
kierunku deski rozdzielczej (pozycja
stabilna). W zestawie wskaźników
zaświeca się lampka sygnalizacyjna
.
Światła gasną po pociągnięciu dźwigni
w stronę kierownicy.
SYGNAŁY ŚWIETLNE
Pociągnąć lewą dźwignię do siebie rys.
28, w położenie niestabilne; po
zwolnieniu dźwignia powraca
automatycznie w położenie stabilne
środkowe. Gdy włączone są światła
drogowe, w zestawie wskaźników
świeci się lampka sygnalizacyjna
.
KIERUNKOWSKAZY
Należy ustawić dźwignię w pozycji
(stabilnej):w górę:aktywacja prawego
kierunkowskazu /w dół:aktywacja
lewego kierunkowskazu.
W zestawie wskaźników miga lampka
sygnalizacyjna
lub.
27F0Y0648C

26
POZNAWANIE SAMOCHODU

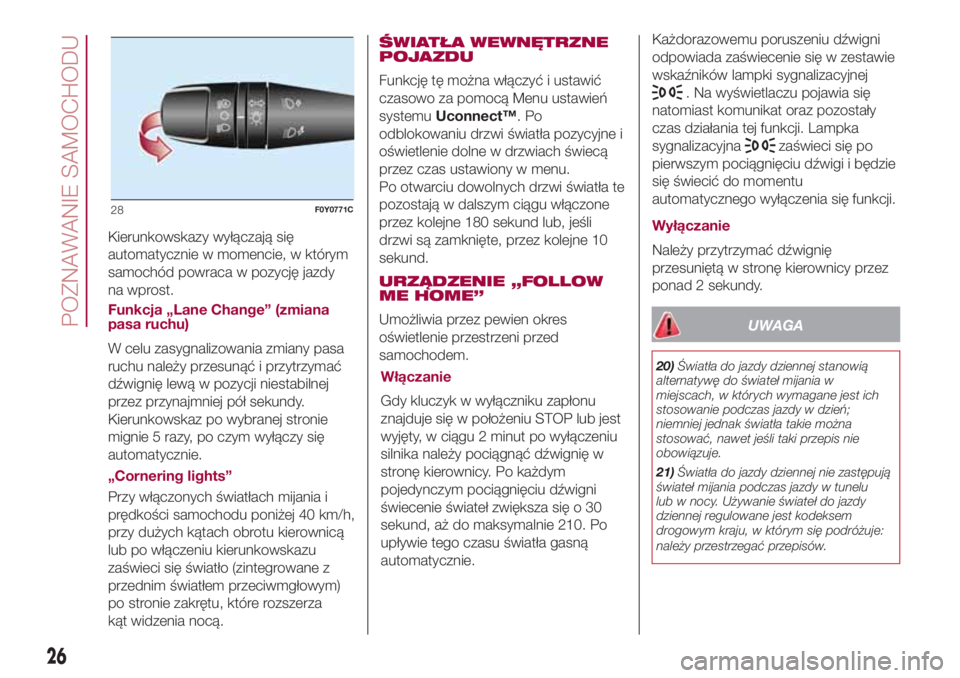

Kierunkowskazy wyłączają się
automatycznie w momencie, w którym
samochód powraca w pozycję jazdy
na wprost.
Funkcja „Lane Change” (zmiana
pasa ruchu)
W celu zasygnalizowania zmiany pasa
ruchu należy przesunąć i przytrzymać
dźwignię lewą w pozycji niestabilnej
przez przynajmniej pół sekundy.
Kierunkowskaz po wybranej stronie
mignie 5 razy, po czym wyłączy się
automatycznie.
„Cornering lights”
28F0Y0771C
Przy włączonych światłach mijania i
prędkości samochodu poniżej 40 km/h,
przy dużych kątach obrotu kierownicą
lub po włączeniu kierunkowskazu
zaświeci się światło (zintegrowane z
przednim światłem przeciwmgłowym)
po stronie zakrętu, które rozszerza
kąt widzenia nocą.ŚWIATŁA WEWNĘTRZNE
POJAZDU
Funkcję tę można włączyć i ustawić
czasowo za pomocą Menu ustawień
systemuUconnect™.Po
odblokowaniu drzwi światła pozycyjne i
oświetlenie dolne w drzwiach świecą
przez czas ustawiony w menu.
Po otwarciu dowolnych drzwi światła te
pozostają w dalszym ciągu włączone
przez kolejne 180 sekund lub, jeśli
drzwi są zamknięte, przez kolejne 10
sekund.
URZĄDZENIE „FOLLOW
ME HOME”
Umożliwia przez pewien okres
oświetlenie przestrzeni przed
samochodem.
Włączanie
Gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu STOP lub jest
wyjęty, w ciągu 2 minut po wyłączeniu
silnika należy pociągnąć dźwignię w
stronę kierownicy. Po każdym
pojedynczym pociągnięciu dźwigni
świecenie świateł zwiększa się o 30
sekund, aż do maksymalnie 210. Po
upływie tego czasu światła gasną
automatycznie.Każdorazowemu poruszeniu dźwigni
odpowiada zaświecenie się w zestawie
wskaźników lampki sygnalizacyjnej
. Na wyświetlaczu pojawia się
natomiast komunikat oraz pozostały
czas działania tej funkcji. Lampka
sygnalizacyjna
zaświeci się po
pierwszym pociągnięciu dźwigi i będzie
się świecić do momentu
automatycznego wyłączenia się funkcji.
Wyłączanie
Należy przytrzymać dźwignię
przesuniętą w stronę kierownicy przez
ponad 2 sekundy.
UWAGA
20)Światła do jazdy dziennej stanowią
alternatywę do świateł mijania w
miejscach, w których wymagane jest ich
stosowanie podczas jazdy w dzień;
niemniej jednak światła takie można
stosować, nawet jeśli taki przepis nie
obowiązuje.
21)Światła do jazdy dziennej nie zastępują
świateł mijania podczas jazdy w tunelu
lub w nocy. Używanie świateł do jazdy
dziennej regulowane jest kodeksem
drogowym kraju, w którym się podróżuje:
należy przestrzegać przepisów.

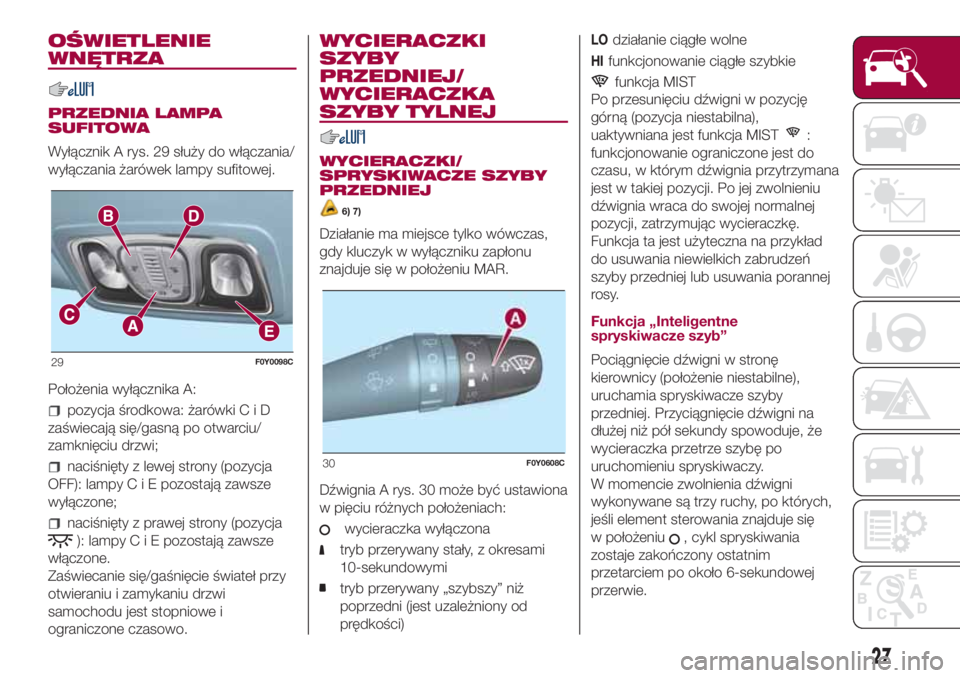

OŚWIETLENIE
WNĘTRZA
PRZEDNIA LAMPA
SUFITOWA
Wyłącznik A rys. 29 służy do włączania/
wyłączania żarówek lampy sufitowej.
Położenia wyłącznika A:
pozycja środkowa: żarówkiCiD
zaświecają się/gasną po otwarciu/
zamknięciu drzwi;
naciśnięty z lewej strony (pozycja
OFF): lampyCiEpozostają zawsze
wyłączone;
naciśnięty z prawej strony (pozycja
): lampyCiEpozostają zawsze
włączone.
Zaświecanie się/gaśnięcie świateł przy
otwieraniu i zamykaniu drzwi
samochodu jest stopniowe i
ograniczone czasowo.
WYCIERACZKI
SZYBY
PRZEDNIEJ/
WYCIERACZKA
SZYBY TYLNEJ
WYCIERACZKI/
SPRYSKIWACZE SZYBY
PRZEDNIEJ
6) 7)
Działanie ma miejsce tylko wówczas,
gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR.
Dźwignia A rys. 30 może być ustawiona
w pięciu różnych położeniach:
wycieraczka wyłączona
tryb przerywany stały, z okresami
10-sekundowymi
tryb przerywany „szybszy” niż
poprzedni (jest uzależniony od
prędkości)
LOdziałanie ciągłe wolne
HIfunkcjonowanie ciągłe szybkie
funkcja MIST
Po przesunięciu dźwigni w pozycję
górną (pozycja niestabilna),
uaktywniana jest funkcja MIST
:
funkcjonowanie ograniczone jest do
czasu, w którym dźwignia przytrzymana
jest w takiej pozycji. Po jej zwolnieniu
dźwignia wraca do swojej normalnej
pozycji, zatrzymując wycieraczkę.
Funkcja ta jest użyteczna na przykład
do usuwania niewielkich zabrudzeń
szyby przedniej lub usuwania porannej
rosy.
Funkcja „Inteligentne
spryskiwacze szyb”
Pociągnięcie dźwigni w stronę
kierownicy (położenie niestabilne),
uruchamia spryskiwacze szyby
przedniej. Przyciągnięcie dźwigni na
dłużej niż pół sekundy spowoduje, że
wycieraczka przetrze szybę po
uruchomieniu spryskiwaczy.
W momencie zwolnienia dźwigni
wykonywane są trzy ruchy, po których,
jeśli element sterowania znajduje się
w położeniu
, cykl spryskiwania
zostaje zakończony ostatnim
przetarciem po około 6-sekundowej
przerwie.
29F0Y0098C
30F0Y0608C
27

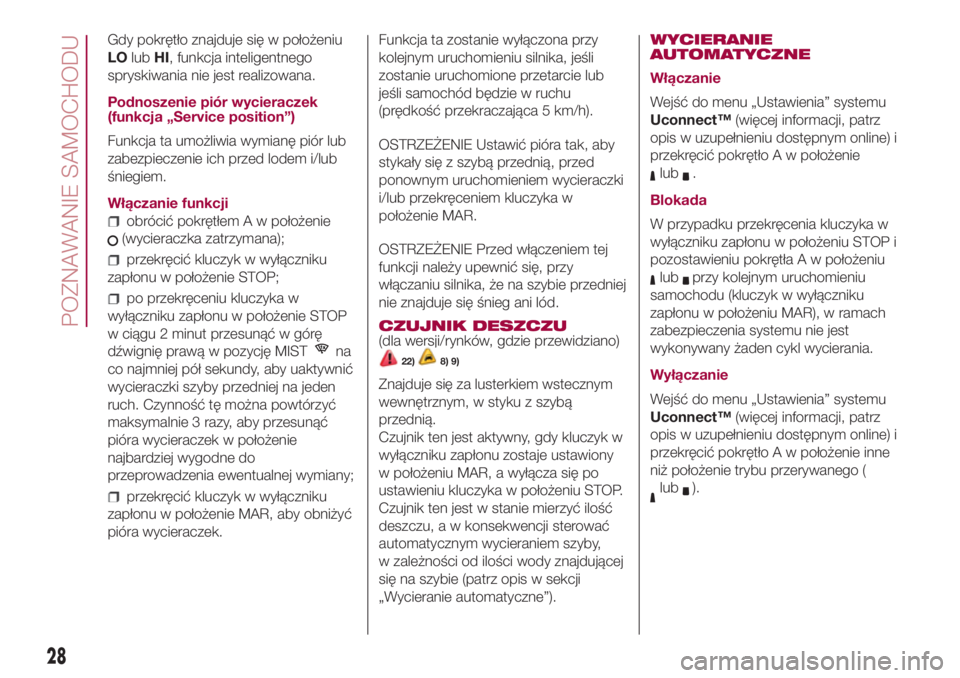

Gdy pokrętło znajduje się w położeniu
LOlubHI, funkcja inteligentnego
spryskiwania nie jest realizowana.
Podnoszenie piór wycieraczek
(funkcja „Service position”)
Funkcja ta umożliwia wymianę piór lub
zabezpieczenie ich przed lodem i/lub
śniegiem.
Włączanie funkcji
obrócić pokrętłem A w położenie
(wycieraczka zatrzymana);
przekręcić kluczyk w wyłączniku
zapłonu w położenie STOP;
po przekręceniu kluczyka w
wyłączniku zapłonu w położenie STOP
w ciągu 2 minut przesunąć w górę
dźwignię prawą w pozycję MIST
na
co najmniej pół sekundy, aby uaktywnić
wycieraczki szyby przedniej na jeden
ruch. Czynność tę można powtórzyć
maksymalnie 3 razy, aby przesunąć
pióra wycieraczek w położenie
najbardziej wygodne do
przeprowadzenia ewentualnej wymiany;
przekręcić kluczyk w wyłączniku
zapłonu w położenie MAR, aby obniżyć
pióra wycieraczek.Funkcja ta zostanie wyłączona przy
kolejnym uruchomieniu silnika, jeśli
zostanie uruchomione przetarcie lub
jeśli samochód będzie w ruchu
(prędkość przekraczająca 5 km/h).
OSTRZEŻENIE Ustawić pióra tak, aby
stykały się z szybą przednią, przed
ponownym uruchomieniem wycieraczki
i/lub przekręceniem kluczyka w
położenie MAR.
OSTRZEŻENIE Przed włączeniem tej
funkcji należy upewnić się, przy
włączaniu silnika, że na szybie przedniej
nie znajduje się śnieg ani lód.
CZUJNIK DESZCZU
(dla wersji/rynków, gdzie przewidziano)
22)8) 9)
Znajduje się za lusterkiem wstecznym
wewnętrznym, w styku z szybą
przednią.
Czujnik ten jest aktywny, gdy kluczyk w
wyłączniku zapłonu zostaje ustawiony
w położeniu MAR, a wyłącza się po
ustawieniu kluczyka w położeniu STOP.
Czujnik ten jest w stanie mierzyć ilość
deszczu, a w konsekwencji sterować
automatycznym wycieraniem szyby,
w zależności od ilości wody znajdującej
się na szybie (patrz opis w sekcji
„Wycieranie automatyczne”).WYCIERANIE
AUTOMATYCZNE
Włączanie
Wejść do menu „Ustawienia” systemu
Uconnect™(więcej informacji, patrz
opis w uzupełnieniu dostępnym online) i
przekręcić pokrętło A w położenie
lub.
Blokada
W przypadku przekręcenia kluczyka w
wyłączniku zapłonu w położeniu STOP i
pozostawieniu pokrętła A w położeniu
lubprzy kolejnym uruchomieniu
samochodu (kluczyk w wyłączniku
zapłonu w położeniu MAR), w ramach
zabezpieczenia systemu nie jest
wykonywany żaden cykl wycierania.
Wyłączanie
Wejść do menu „Ustawienia” systemu
Uconnect™(więcej informacji, patrz
opis w uzupełnieniu dostępnym online) i
przekręcić pokrętło A w położenie inne
niż położenie trybu przerywanego (
lub).
28
POZNAWANIE SAMOCHODU
