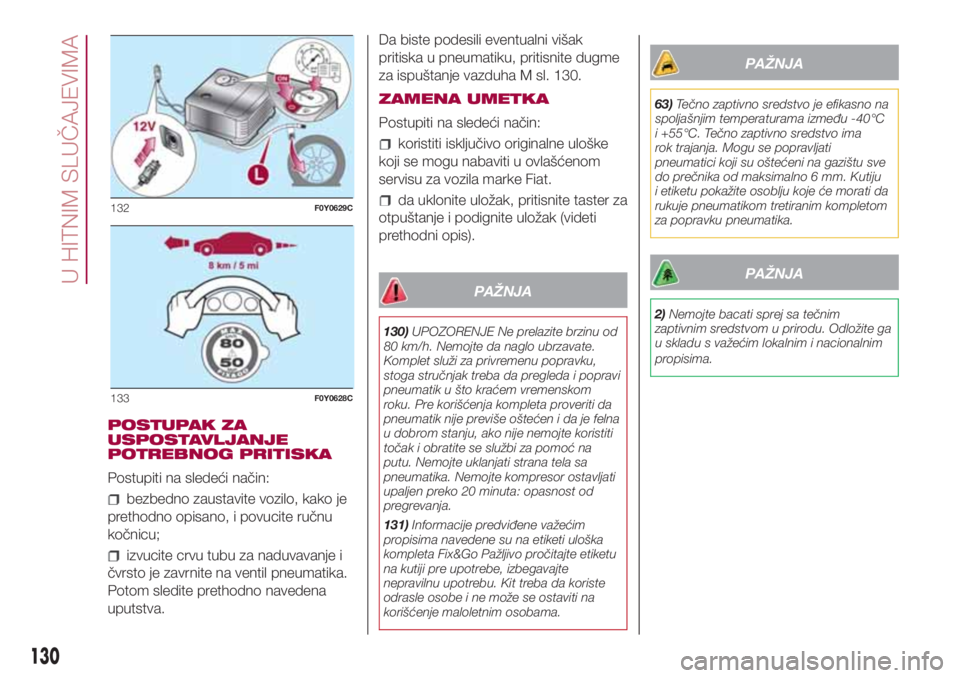

umetnite sprej A sl. 128 koji sadrži
zaptivno sredstvo u odgovarajuće
sedište na kompresoru B, snažno
pritiskajući nadole. Brzo odlepiti
samolepljivu etiketu C i stavite je na
vidljivo mesto.
nosite rukavice;
skinite čep ventila pneumatika i
zavrnite providnu tubu zaptivnog
sredstva D sl. 128 na ventil. Ako postoji
kutija od 250 ml, providna tuba ima
uklonivi prsten kako bi se olakšalo
izvlačenje. Proverite da li je taster
ON-OFF F sl. 130 u položaju ugašeno
(taster nije pritisnut);
umetnite električni priključak E sl.
129 u strujnu utičnicu vozila od 12 V i
pokrenite motor;
startujte kompresor pritiskom na
taster ON-OFF F sl. 130. Kada
manometar G označi da je dostignut
propisani pritisak (videti paragraf
„Točkovi” u poglavlju „Tehnički podaci”)
ili na etiketi; ugasite kompresor
ponovnim pritiskom na taster ON-OFF;
iskopčajte kutiju A sl. 131
kompresora, pritiskom na taster za
otpuštanje 8 i podignite kutiju 1 na
gore.Ako se, u roku od 15 minuta od paljenja
kompresora, manometar G sl. 130
označi da je pritisak niži od 1.8 bara (26
psi), isključite kompresor, iskopčajte
tubu zaptivnog sredstva D sl. 128
sa ventila pneumatika, ukloniti kutiju A
sa kompresora.
Pomerite vozilo za oko 10 metara da
omogućite raspoređivanja zaptivnog
sredstva. Zaustavite vozilo na bezbedan
način, podignite ručnu i uspostavite
pritisak pomoću crne tube za
naduvavanje L sl. 132 sve dok se ne
dostigne prepisani pritisak. Ako i u
ovom slučaju, u roku od 15 minuta od
paljenja, pritisak bude niži od 1,8 bara /
26 psi, nemojte kretati već se obratite
ovlašćenom servisu za vozila marke
Fiat.
Nakon pređenih 8 km / 5 milja sl. 133,
zaustavite vozilo na bezbednom i
jednostavnom mestu, aktivirajte ručnu
kočnicu. Uzmite kompresor i dopunite
pritisak pomoću crne tube za
naduvavanje L sl. 132.
Ako je prikazan pritisak veći od 1,8 bar
(26 psi), uspostavite potreban pritisak
i nastavite vožnju pažljivo sve dok
ne stignete do ovlašćenog servisa za
vozila marke Fiat. Ako je pritisak niži od
1,8 bara (26 psi), nemojte nastavljati s
vožnjom već se obratite ovlašćenom
servisu za vozila marke Fiat.
129F0Y0625C
130F0Y0626C
131F0Y0627C
129

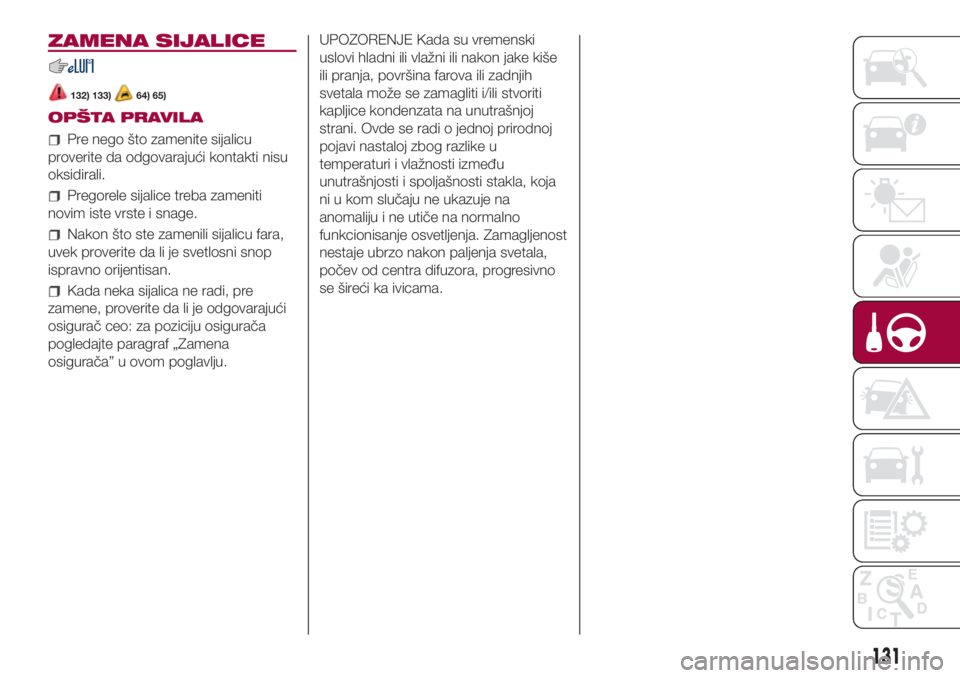

POSTUPAK ZA
USPOSTAVLJANJE
POTREBNOG PRITISKA
Postupiti na sledeći način:
bezbedno zaustavite vozilo, kako je
prethodno opisano, i povucite ručnu
kočnicu;
izvucite crvu tubu za naduvavanje i
čvrsto je zavrnite na ventil pneumatika.
Potom sledite prethodno navedena
uputstva.Da biste podesili eventualni višak
pritiska u pneumatiku, pritisnite dugme
za ispuštanje vazduha M sl. 130.
ZAMENA UMETKA
Postupiti na sledeći način:
koristiti isključivo originalne uloške
koji se mogu nabaviti u ovlašćenom
servisu za vozila marke Fiat.
da uklonite uložak, pritisnite taster za
otpuštanje i podignite uložak (videti
prethodni opis).
PAŽNJA
130)UPOZORENJE Ne prelazite brzinu od
80 km/h. Nemojte da naglo ubrzavate.
Komplet služi za privremenu popravku,
stoga stručnjak treba da pregleda i popravi
pneumatik u što kraćem vremenskom
roku. Pre korišćenja kompleta proveriti da
pneumatik nije previše oštećen i da je felna
u dobrom stanju, ako nije nemojte koristiti
točak i obratite se službi za pomoć na
putu. Nemojte uklanjati strana tela sa
pneumatika. Nemojte kompresor ostavljati
upaljen preko 20 minuta: opasnost od
pregrevanja.
131)Informacije predviđene važećim
propisima navedene su na etiketi uloška
kompleta Fix&Go Pažljivo pročitajte etiketu
na kutiji pre upotrebe, izbegavajte
nepravilnu upotrebu. Kit treba da koriste
odrasle osobe i ne može se ostaviti na
korišćenje maloletnim osobama.
PAŽNJA
63)Tečno zaptivno sredstvo je efikasno na
spoljašnjim temperaturama između -40°C
i +55°C. Tečno zaptivno sredstvo ima
rok trajanja. Mogu se popravljati
pneumatici koji su oštećeni na gazištu sve
do prečnika od maksimalno 6 mm. Kutiju
i etiketu pokažite osoblju koje će morati da
rukuje pneumatikom tretiranim kompletom
za popravku pneumatika.
PAŽNJA
2)Nemojte bacati sprej sa tečnim
zaptivnim sredstvom u prirodu. Odložite ga
u skladu s važećim lokalnim i nacionalnim
propisima.
132F0Y0629C
133F0Y0628C
130
U HITNIM SLUČAJEVIMA

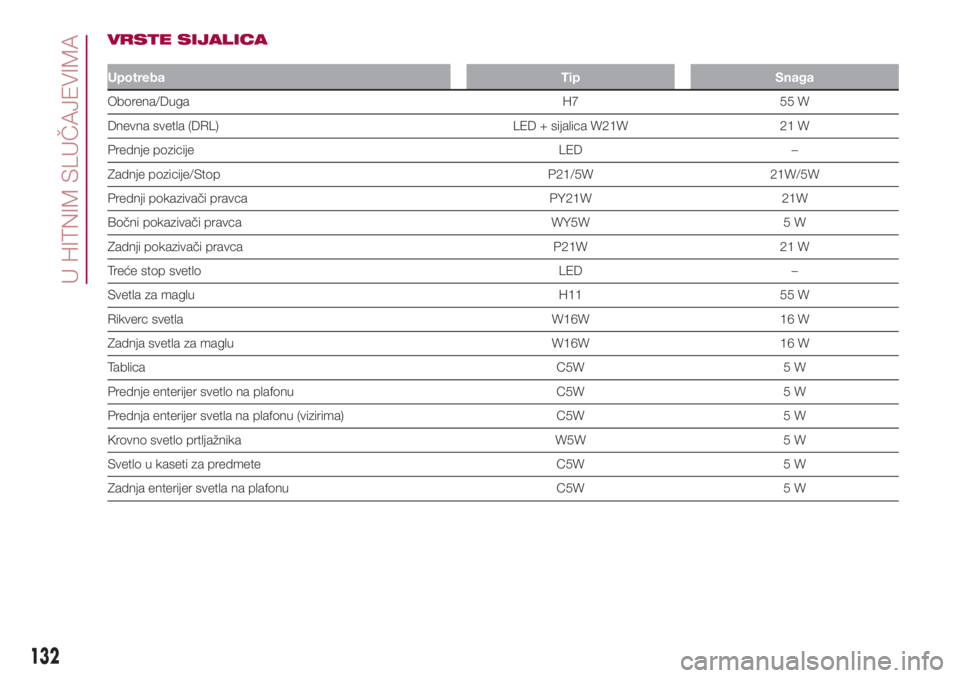

ZAMENA SIJALICE
132) 133)64) 65)
OPŠTA PRAVILA
Pre nego što zamenite sijalicu
proverite da odgovarajući kontakti nisu
oksidirali.
Pregorele sijalice treba zameniti
novim iste vrste i snage.
Nakon što ste zamenili sijalicu fara,
uvek proverite da li je svetlosni snop
ispravno orijentisan.
Kada neka sijalica ne radi, pre
zamene, proverite da li je odgovarajući
osigurač ceo: za poziciju osigurača
pogledajte paragraf „Zamena
osigurača” u ovom poglavlju.UPOZORENJE Kada su vremenski
uslovi hladni ili vlažni ili nakon jake kiše
ili pranja, površina farova ili zadnjih
svetala može se zamagliti i/ili stvoriti
kapljice kondenzata na unutrašnjoj
strani. Ovde se radi o jednoj prirodnoj
pojavi nastaloj zbog razlike u
temperaturi i vlažnosti između
unutrašnjosti i spoljašnosti stakla, koja
ni u kom slučaju ne ukazuje na
anomaliju i ne utiče na normalno
funkcionisanje osvetljenja. Zamagljenost
nestaje ubrzo nakon paljenja svetala,
počev od centra difuzora, progresivno
se šireći ka ivicama.
131

VRSTE SIJALICA
Upotreba Tip Snaga
Oborena/Duga H7 55 W
Dnevna svetla (DRL) LED + sijalica W21W 21 W
Prednje pozicije LED –
Zadnje pozicije/Stop P21/5W 21W/5W
Prednji pokazivači pravca PY21W 21W
Bočni pokazivači pravca WY5W 5 W
Zadnji pokazivači pravca P21W 21 W
Treće stop svetlo LED –
Svetla za maglu H11 55 W
Rikverc svetla W16W 16 W
Zadnja svetla za maglu W16W 16 W
Tablica C5W 5 W
Prednje enterijer svetlo na plafonu C5W 5 W
Prednja enterijer svetla na plafonu (vizirima) C5W 5 W
Krovno svetlo prtljažnika W5W 5 W
Svetlo u kaseti za predmete C5W 5 W
Zadnja enterijer svetla na plafonu C5W 5 W
132
U HITNIM SLUČAJEVIMA

PREDNJA GORNJA
SVETLOSNA GRUPA
Sastoji se od sijalica za svetla za pravac
i kratka svetla.

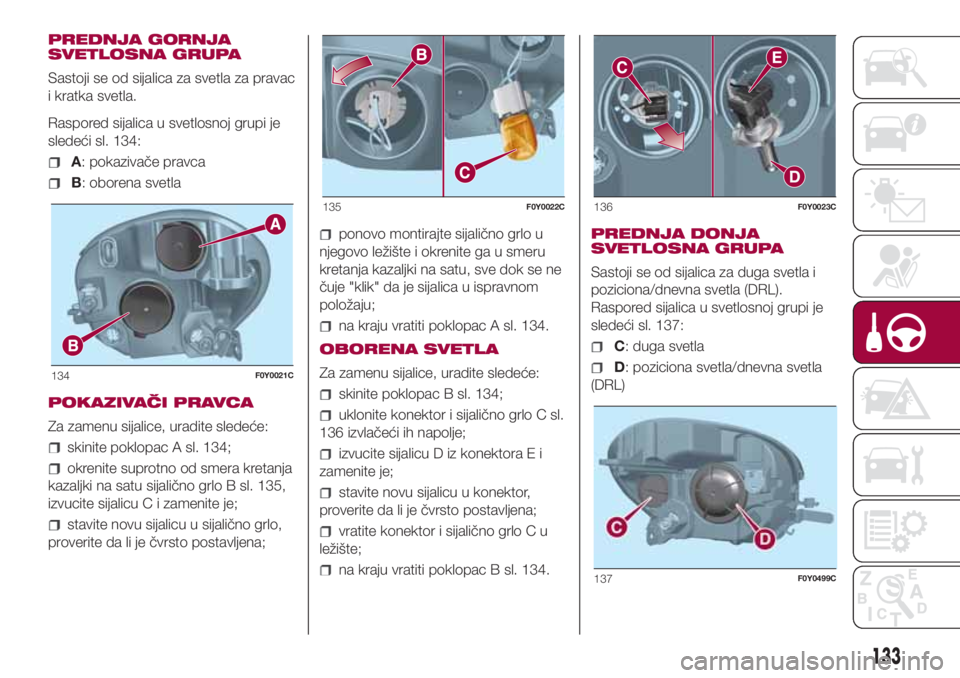

Raspored sijalica u svetlosnoj grupi je
sledeći sl. 134:
A: pokazivače pravca
B: oborena svetla
POKAZIVAČI PRAVCA
Za zamenu sijalice, uradite sledeće:
skinite poklopac A sl. 134;
okrenite suprotno od smera kretanja
kazaljki na satu sijalično grlo B sl. 135,
izvucite sijalicu C i zamenite je;
stavite novu sijalicu u sijalično grlo,
proverite da li je čvrsto postavljena;
ponovo montirajte sijalično grlo u
njegovo ležište i okrenite ga u smeru
kretanja kazaljki na satu, sve dok se ne
čuje "klik" da je sijalica u ispravnom
položaju;
na kraju vratiti poklopac A sl. 134.
OBORENA SVETLA
Za zamenu sijalice, uradite sledeće:
skinite poklopac B sl. 134;
uklonite konektor i sijalično grlo C sl.
136 izvlačeći ih napolje;
izvucite sijalicu D iz konektora E i
zamenite je;
stavite novu sijalicu u konektor,
proverite da li je čvrsto postavljena;
vratite konektor i sijalično grlo C u
ležište;
na kraju vratiti poklopac B sl. 134.PREDNJA DONJA
SVETLOSNA GRUPA
Sastoji se od sijalica za duga svetla i
poziciona/dnevna svetla (DRL).
Raspored sijalica u svetlosnoj grupi je
sledeći sl. 137:
C: duga svetla
D: poziciona svetla/dnevna svetla
(DRL)134F0Y0021C
135F0Y0022C136F0Y0023C
137F0Y0499C
133

DUGA SVETLA
Za zamenu sijalice, uradite sledeće:
u potpunosti okrenite točkove ka
unutrašnjosti vozila;
odvijte zavrtnje A sl. 138 i skinite
vratanca B;
skinite poklopac C sl. 137;
uklonite konektor i sijalično grlo D
izvlačeći ih napolje;
izvucite sijalicu E iz konektora F i
zamenite je;
stavite novu sijalicu u konektor,
proverite da li je čvrsto postavljena;
vratite konektor i sijalično grlo D u
ležište;
na kraju vratiti poklopac C.
POZICIONA SVETLA /
DNEVNA SVETLA (DRL)
Poziciona svetla / dnevna svetla
(DRL)
(verzije sa LED svetlima)
Za zamenu svetala obratite se
ovlašćenom servisu za vozila marke
Fiat.
Dnevna svetla (DRL)
(verzije sa inkandescentnim sijalicama)
Za zamenu sijalice, uradite sledeće:
u potpunosti okrenite točkove ka
unutrašnjosti vozila;
odvijte zavrtnje A sl. 138 i skinite
vratanca B;
skinite poklopac D sl. 137;
okrenite suprotno od smera kretanja
kazaljki na satu sijalično grlo E sl. 140,
izvucite sijalicu F iz konektora G i
zamenite je;
stavite novu sijalicu u konektor,
proverite da li je čvrsto postavljena;
ponovo montirajte sijalično grlo E u
njegovo ležište i okrenite ga u smeru
kretanja kazaljki na satu, sve dok se ne
čuje "klik" da je sijalica u ispravnom
položaju;
na kraju vratiti poklopac D.

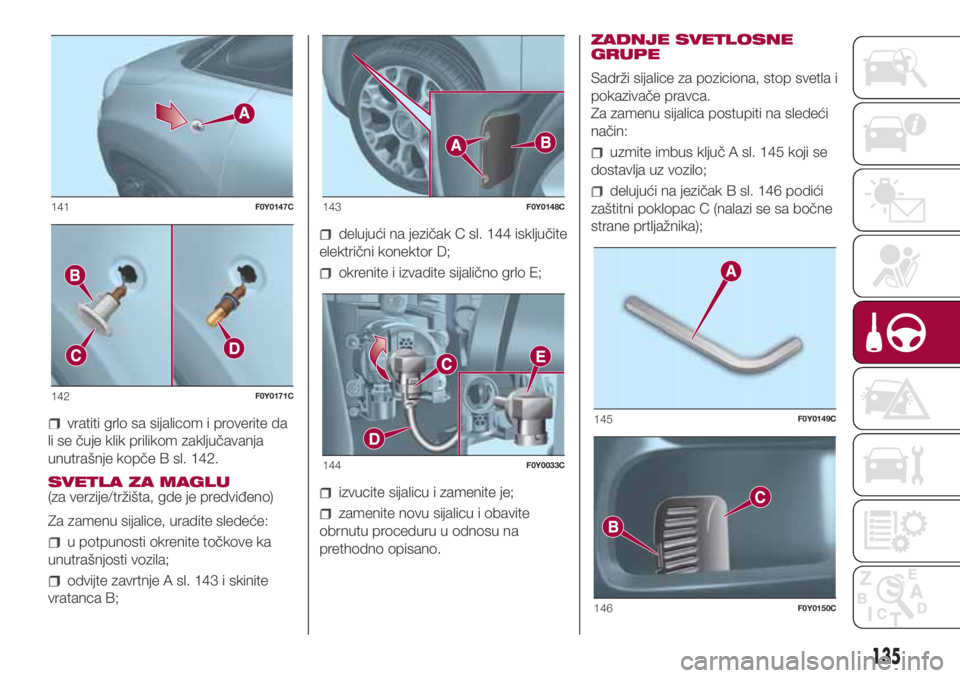

BOČNI POKAZIVAČI
PRAVCA
Za zamenu sijalice, uradite sledeće:
pritisnite transparentni deo A sl. 141
tako da pritisnete unutrašnju kopču B
sl. 142, a potom izvucite sijalicu sa
grlom napolje;
okrenite suprotno od smera kretanja
kazaljki na satu sijalično grlo C, izvucite
sijalicu D i zamenite je;
vratiti grlo C na transparentni deo A
sl. 141 okretanjem u smeru kazaljke
na satu;
138F0Y0145C
139F0Y0025C
140F0Y0026C
134
U HITNIM SLUČAJEVIMA

vratiti grlo sa sijalicom i proverite da
li se čuje klik prilikom zaključavanja
unutrašnje kopče B sl. 142.
SVETLA ZA MAGLU
(za verzije/tržišta, gde je predviđeno)
Za zamenu sijalice, uradite sledeće:
u potpunosti okrenite točkove ka
unutrašnjosti vozila;
odvijte zavrtnje A sl. 143 i skinite
vratanca B;
delujući na jezičak C sl. 144 isključite
električni konektor D;
okrenite i izvadite sijalično grlo E;
izvucite sijalicu i zamenite je;
zamenite novu sijalicu i obavite
obrnutu proceduru u odnosu na

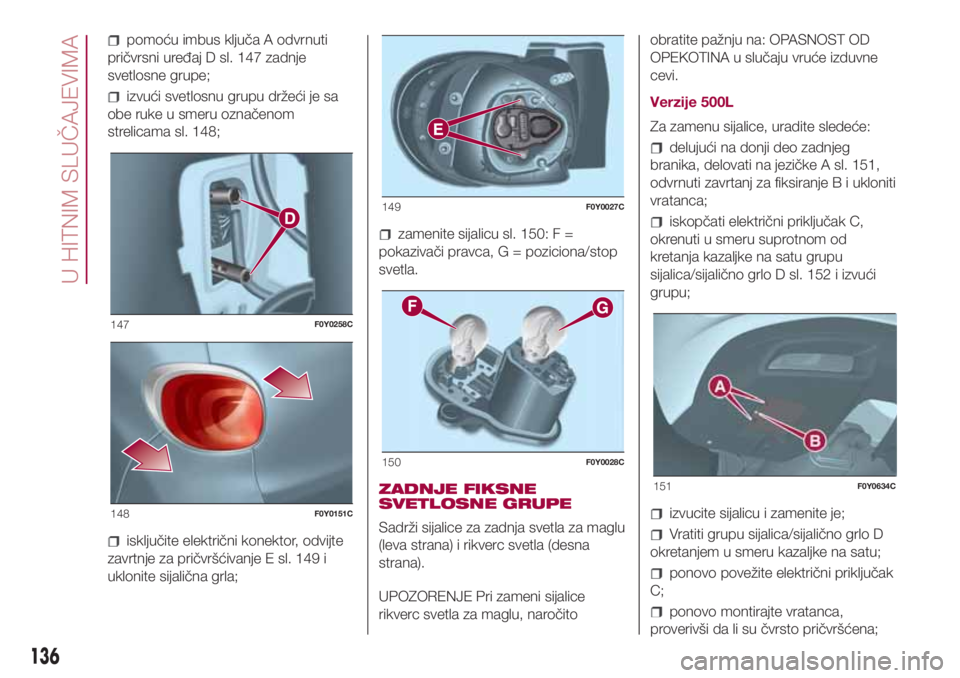

prethodno opisano.ZADNJE SVETLOSNE
GRUPE
Sadrži sijalice za poziciona, stop svetla i
pokazivače pravca.
Za zamenu sijalica postupiti na sledeći
način:
uzmite imbus ključ A sl. 145 koji se
dostavlja uz vozilo;
delujući na jezičak B sl. 146 podići
zaštitni poklopac C (nalazi se sa bočne
strane prtljažnika);141F0Y0147C
142F0Y0171C
143F0Y0148C
144F0Y0033C
145F0Y0149C
146F0Y0150C
135

pomoću imbus ključa A odvrnuti
pričvrsni uređaj D sl. 147 zadnje
svetlosne grupe;
izvući svetlosnu grupu držeći je sa
obe ruke u smeru označenom
strelicama sl. 148;
isključite električni konektor, odvijte
zavrtnje za pričvršćivanje E sl. 149 i
uklonite sijalična grla;

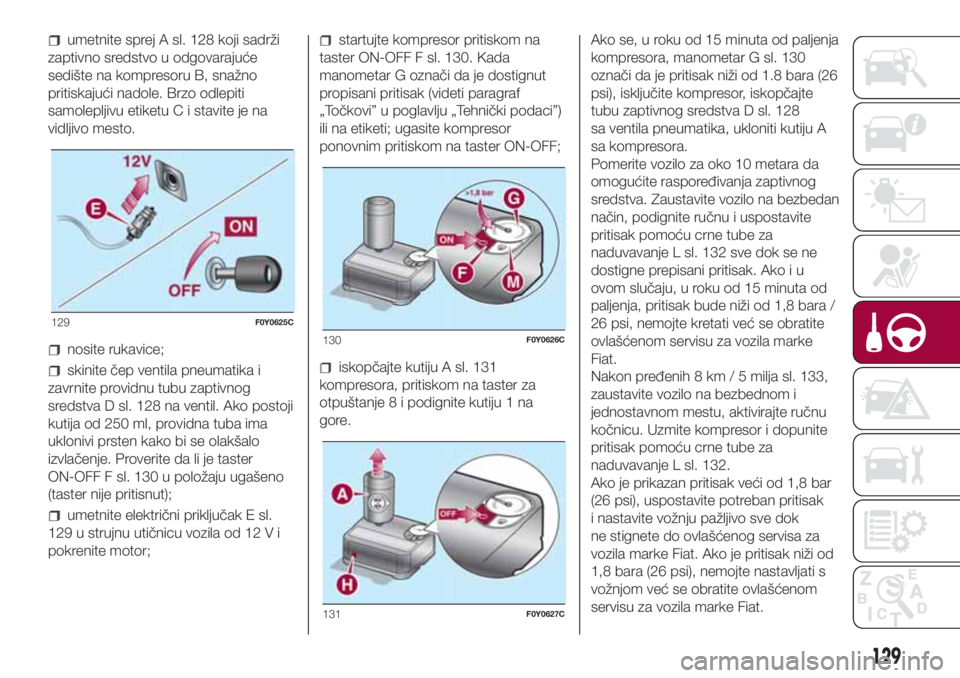

zamenite sijalicu sl. 150: F =
pokazivači pravca, G = poziciona/stop
svetla.
ZADNJE FIKSNE
SVETLOSNE GRUPE
Sadrži sijalice za zadnja svetla za maglu
(leva strana) i rikverc svetla (desna
strana).
UPOZORENJE Pri zameni sijalice
rikverc svetla za maglu, naročitoobratite pažnju na: OPASNOST OD
OPEKOTINA u slučaju vruće izduvne
cevi.

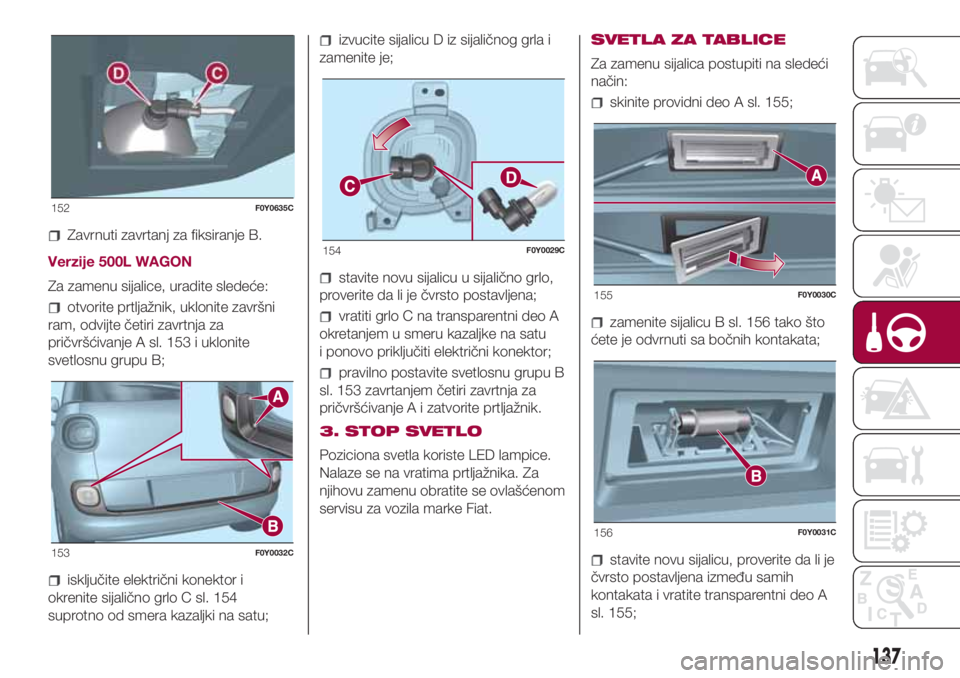

Verzije 500L
Za zamenu sijalice, uradite sledeće:
delujući na donji deo zadnjeg
branika, delovati na jezičke A sl. 151,
odvrnuti zavrtanj za fiksiranje B i ukloniti
vratanca;
iskopčati električni priključak C,
okrenuti u smeru suprotnom od
kretanja kazaljke na satu grupu
sijalica/sijalično grlo D sl. 152 i izvući
grupu;
izvucite sijalicu i zamenite je;
Vratiti grupu sijalica/sijalično grlo D
okretanjem u smeru kazaljke na satu;
ponovo povežite električni priključak
C;
ponovo montirajte vratanca,
proverivši da li su čvrsto pričvršćena;
147F0Y0258C
148F0Y0151C
149F0Y0027C
150F0Y0028C
151F0Y0634C
136
U HITNIM SLUČAJEVIMA

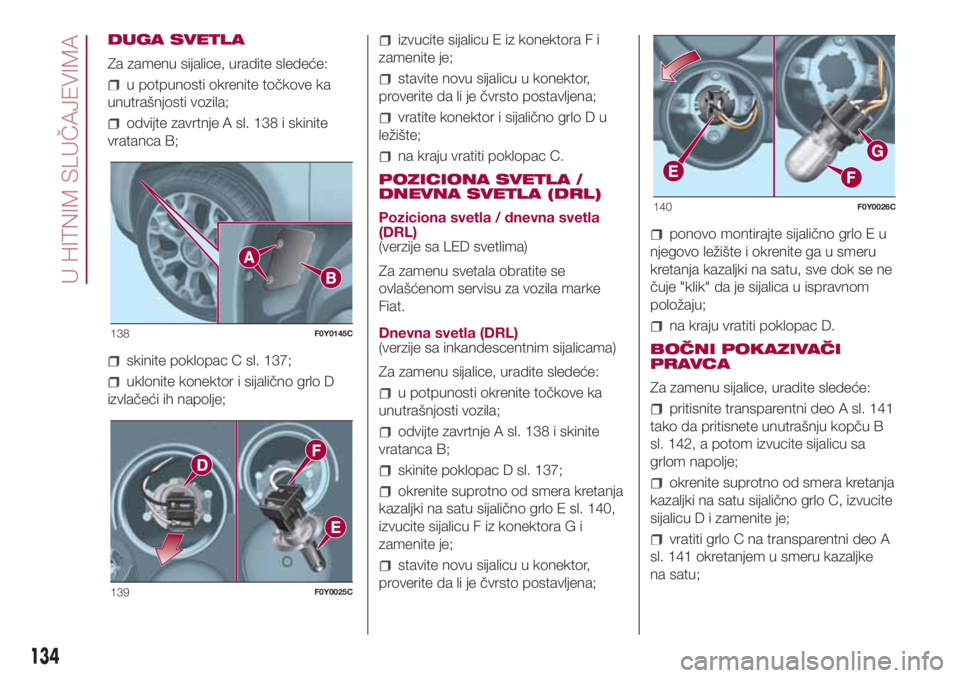

Zavrnuti zavrtanj za fiksiranje B.
Verzije 500L WAGON
Za zamenu sijalice, uradite sledeće:
otvorite prtljažnik, uklonite završni
ram, odvijte četiri zavrtnja za
pričvršćivanje A sl. 153 i uklonite
svetlosnu grupu B;
isključite električni konektor i
okrenite sijalično grlo C sl. 154
suprotno od smera kazaljki na satu;
izvucite sijalicu D iz sijaličnog grla i
zamenite je;
stavite novu sijalicu u sijalično grlo,
proverite da li je čvrsto postavljena;
vratiti grlo C na transparentni deo A
okretanjem u smeru kazaljke na satu
i ponovo priključiti električni konektor;
pravilno postavite svetlosnu grupu B
sl. 153 zavrtanjem četiri zavrtnja za
pričvršćivanje A i zatvorite prtljažnik.
3. STOP SVETLO
Poziciona svetla koriste LED lampice.
Nalaze se na vratima prtljažnika. Za
njihovu zamenu obratite se ovlašćenom
servisu za vozila marke Fiat.SVETLA ZA TABLICE
Za zamenu sijalica postupiti na sledeći
način:
skinite providni deo A sl. 155;
zamenite sijalicu B sl. 156 tako što
ćete je odvrnuti sa bočnih kontakata;
stavite novu sijalicu, proverite da li je
čvrsto postavljena između samih
kontakata i vratite transparentni deo A
sl. 155;
152F0Y0635C
153F0Y0032C
154F0Y0029C
155F0Y0030C
156F0Y0031C
137

PAŽNJA
132)Izmene ili popravke električnih
instalacija vršene na neodgovarajući način
ili bez uzimanja u obzir tehničkih
karakteristika instalacija, mogu uzrokovati
greške u funkcionisanju uz rizik od požara.
133)Halogene sijalice sadrže gas pod
pritiskom, u slučaju da se razbiju može doći
do raspršivanja delića stakla.
PAŽNJA
64)Halogenim sijalicama se mora rukovati
tako da se dodiruje isključivo metalni
deo. Ako providna lampica dođe u kontakt
sa prstima, smanjiće se jačina emitovanog
osvetljenja a to može uticati i na trajanje
sijalice. U slučaju nenamernog kontakta,
obrišite lampicu krpom umočenom u
alkohol i pustite da se osuši.
65)Preporučujemo, ako je moguće, da
zamenu sijalice izvršite pri Mreži korisničke
podrške Fiat. Pravilan rad i usmerenost
spoljnih svetala su osnovni zahtevi za
bezbednu vožnju i izbegavanje predviđenih
zakonskih sankcija.
ZAMENA
OSIGURAČA
134) 135) 136) 137) 138) 139)66)
PRISTUP OSIGURAČIMA
Osigurači su grupisani u tri kutije
smeštene u kućištu motora, ispod
instrument table i unutar prtljažnika.
KUTIJA SA
OSIGURAČIMA KUĆIŠTA
MOTORA
Da bi ste pristupili osiguračima odvijte
dva zavrtnja A sl. 157 i uklonite
poklopac B delujući u smeru
označenom strelicom.UPOZORENJE Pre nego što uklonite
poklopac B sl. 157 pritisnuti i lagano
i okrenuti u smeru suprotnom od
kazaljki na satu dva (ubodna) zavrtnja A
koristeći ravni odvijač koji se isporučuje
sa vozilom, sve dok se ne odblokiraju
tako što će se glave vijaka podići.
Kada zamenite osigurač, proverite da li
ste dobro zatvorili poklopac B kutije
sa osiguračima.
Kutija sa osiguračima sl. 158 se nalazi
pored akumulatora.
157F0Y0071C
158F0Y0072C
138
U HITNIM SLUČAJEVIMA
