Spia Cosa significa

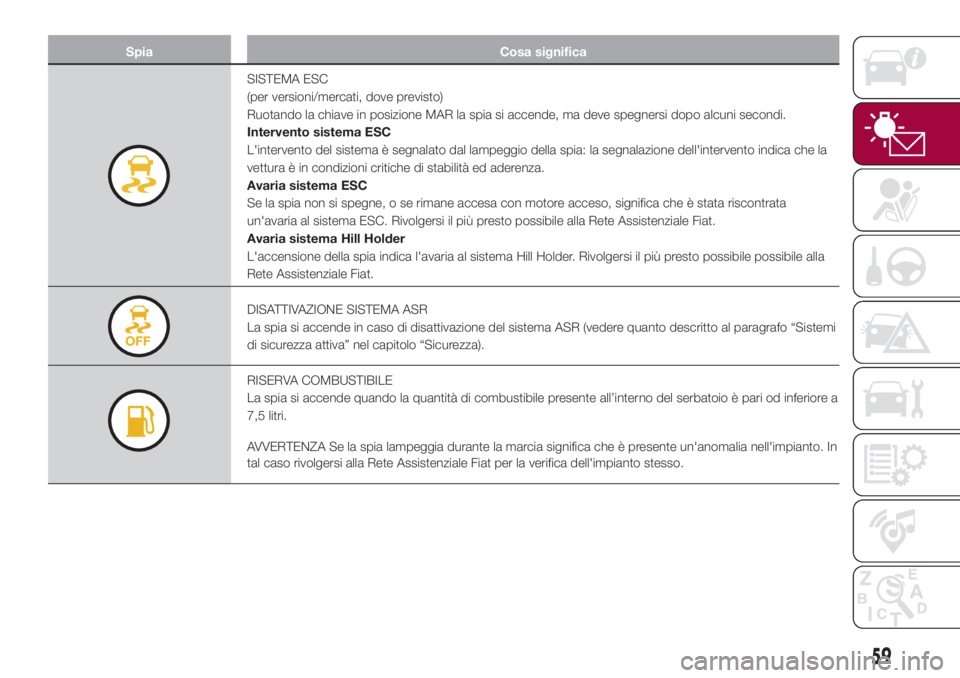

SISTEMA ESC
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
Intervento sistema ESC
L'intervento del sistema è segnalato dal lampeggio della spia: la segnalazione dell'intervento indica che la
vettura è in condizioni critiche di stabilità ed aderenza.
Avaria sistema ESC
Se la spia non si spegne, o se rimane accesa con motore acceso, significa che è stata riscontrata
un'avaria al sistema ESC. Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
Avaria sistema Hill Holder
L'accensione della spia indica l'avaria al sistema Hill Holder. Rivolgersi il più presto possibile possibile alla
Rete Assistenziale Fiat.
DISATTIVAZIONE SISTEMA ASR
La spia si accende in caso di disattivazione del sistema ASR (vedere quanto descritto al paragrafo “Sistemi
di sicurezza attiva” nel capitolo “Sicurezza).
RISERVA COMBUSTIBILE
La spia si accende quando la quantità di combustibile presente all’interno del serbatoio è pari od inferiore a
7,5 litri.
AVVERTENZA Se la spia lampeggia durante la marcia significa che è presente un'anomalia nell'impianto. In
tal caso rivolgersi alla Rete Assistenziale Fiat per la verifica dell'impianto stesso.
59

Spia Cosa significa

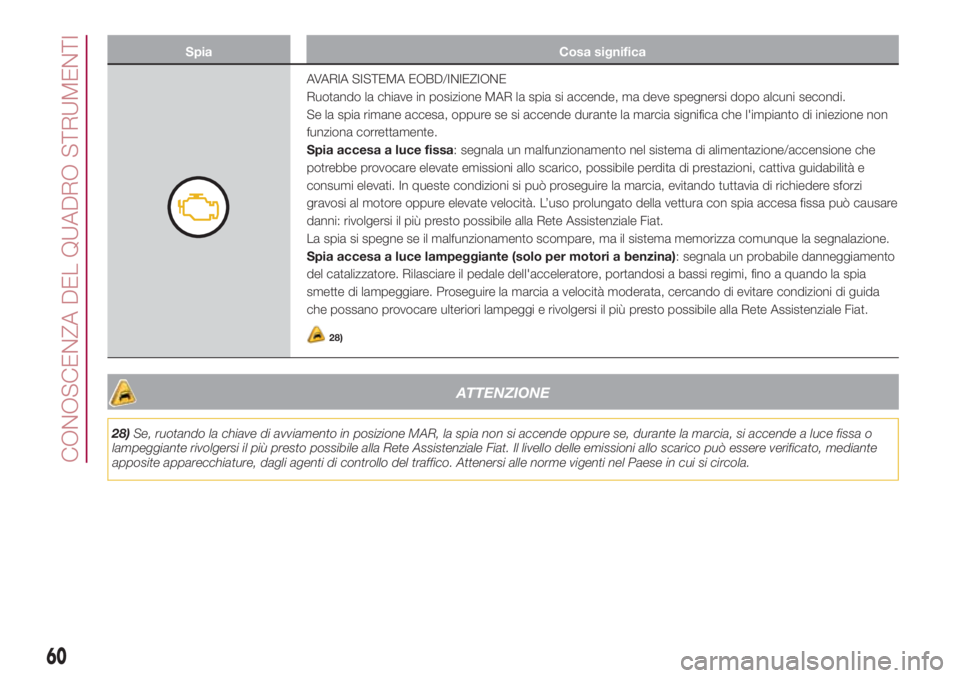

AVARIA SISTEMA EOBD/INIEZIONE
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
Se la spia rimane accesa, oppure se si accende durante la marcia significa che l'impianto di iniezione non
funziona correttamente.
Spia accesa a luce fissa: segnala un malfunzionamento nel sistema di alimentazione/accensione che
potrebbe provocare elevate emissioni allo scarico, possibile perdita di prestazioni, cattiva guidabilità e
consumi elevati. In queste condizioni si può proseguire la marcia, evitando tuttavia di richiedere sforzi
gravosi al motore oppure elevate velocità. L’uso prolungato della vettura con spia accesa fissa può causare
danni: rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
La spia si spegne se il malfunzionamento scompare, ma il sistema memorizza comunque la segnalazione.
Spia accesa a luce lampeggiante (solo per motori a benzina): segnala un probabile danneggiamento
del catalizzatore. Rilasciare il pedale dell'acceleratore, portandosi a bassi regimi, fino a quando la spia
smette di lampeggiare. Proseguire la marcia a velocità moderata, cercando di evitare condizioni di guida
che possano provocare ulteriori lampeggi e rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
28)
ATTENZIONE
28)Se, ruotando la chiave di avviamento in posizione MAR, la spia non si accende oppure se, durante la marcia, si accende a luce fissa o
lampeggiante rivolgersi il più presto possibile alla Rete Assistenziale Fiat. Il livello delle emissioni allo scarico può essere verificato, mediante
apposite apparecchiature, dagli agenti di controllo del traffico. Attenersi alle norme vigenti nel Paese in cui si circola.
60
CONOSCENZA DEL QUADRO STRUMENTI

Spia Cosa significa

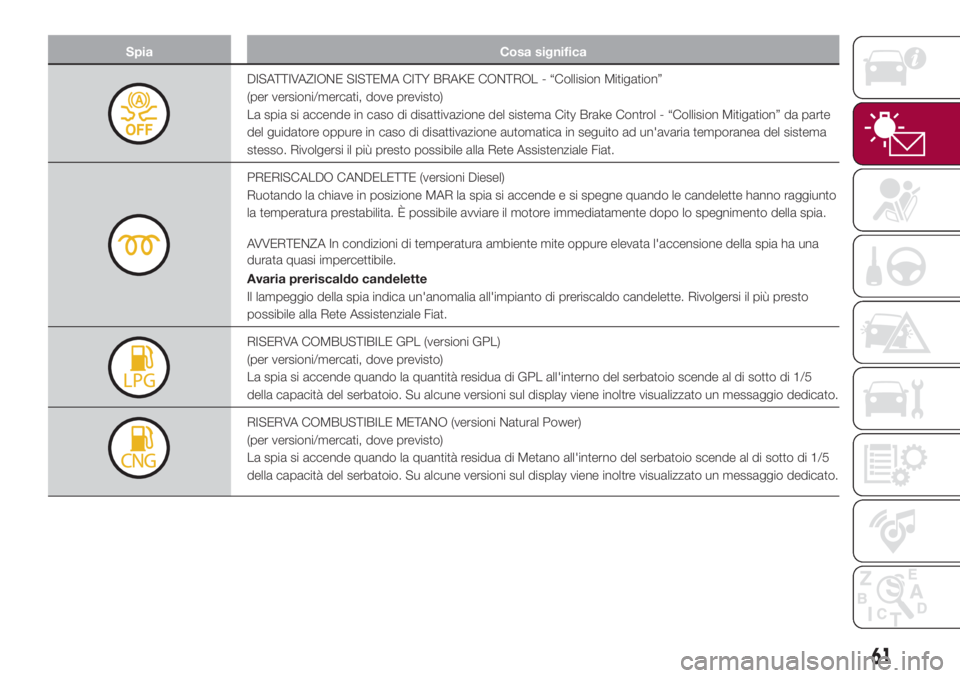

DISATTIVAZIONE SISTEMA CITY BRAKE CONTROL - “Collision Mitigation”
(per versioni/mercati, dove previsto)
La spia si accende in caso di disattivazione del sistema City Brake Control - “Collision Mitigation” da parte
del guidatore oppure in caso di disattivazione automatica in seguito ad un'avaria temporanea del sistema
stesso. Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
PRERISCALDO CANDELETTE (versioni Diesel)
Ruotando la chiave in posizione MAR la spia si accende e si spegne quando le candelette hanno raggiunto
la temperatura prestabilita. È possibile avviare il motore immediatamente dopo lo spegnimento della spia.
AVVERTENZA In condizioni di temperatura ambiente mite oppure elevata l'accensione della spia ha una
durata quasi impercettibile.
Avaria preriscaldo candelette
Il lampeggio della spia indica un'anomalia all'impianto di preriscaldo candelette. Rivolgersi il più presto
possibile alla Rete Assistenziale Fiat.
RISERVA COMBUSTIBILE GPL (versioni GPL)
(per versioni/mercati, dove previsto)
La spia si accende quando la quantità residua di GPL all'interno del serbatoio scende al di sotto di 1/5
della capacità del serbatoio. Su alcune versioni sul display viene inoltre visualizzato un messaggio dedicato.
RISERVA COMBUSTIBILE METANO (versioni Natural Power)
(per versioni/mercati, dove previsto)
La spia si accende quando la quantità residua di Metano all'interno del serbatoio scende al di sotto di 1/5
della capacità del serbatoio. Su alcune versioni sul display viene inoltre visualizzato un messaggio dedicato.
61

Spie di colore verde
Spia Cosa significa

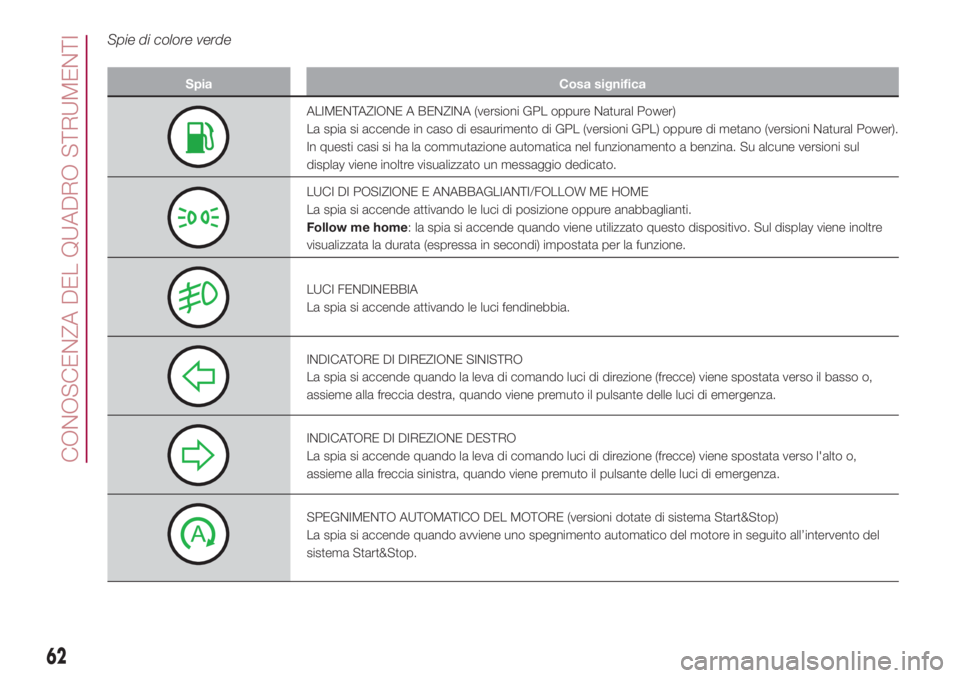

ALIMENTAZIONE A BENZINA (versioni GPL oppure Natural Power)
La spia si accende in caso di esaurimento di GPL (versioni GPL) oppure di metano (versioni Natural Power).
In questi casi si ha la commutazione automatica nel funzionamento a benzina. Su alcune versioni sul
display viene inoltre visualizzato un messaggio dedicato.
LUCI DI POSIZIONE E ANABBAGLIANTI/FOLLOW ME HOME
La spia si accende attivando le luci di posizione oppure anabbaglianti.
Follow me home: la spia si accende quando viene utilizzato questo dispositivo. Sul display viene inoltre
visualizzata la durata (espressa in secondi) impostata per la funzione.
LUCI FENDINEBBIA
La spia si accende attivando le luci fendinebbia.
INDICATORE DI DIREZIONE SINISTRO
La spia si accende quando la leva di comando luci di direzione (frecce) viene spostata verso il basso o,
assieme alla freccia destra, quando viene premuto il pulsante delle luci di emergenza.
INDICATORE DI DIREZIONE DESTRO
La spia si accende quando la leva di comando luci di direzione (frecce) viene spostata verso l'alto o,
assieme alla freccia sinistra, quando viene premuto il pulsante delle luci di emergenza.
SPEGNIMENTO AUTOMATICO DEL MOTORE (versioni dotate di sistema Start&Stop)
La spia si accende quando avviene uno spegnimento automatico del motore in seguito all’intervento del
sistema Start&Stop.
62
CONOSCENZA DEL QUADRO STRUMENTI

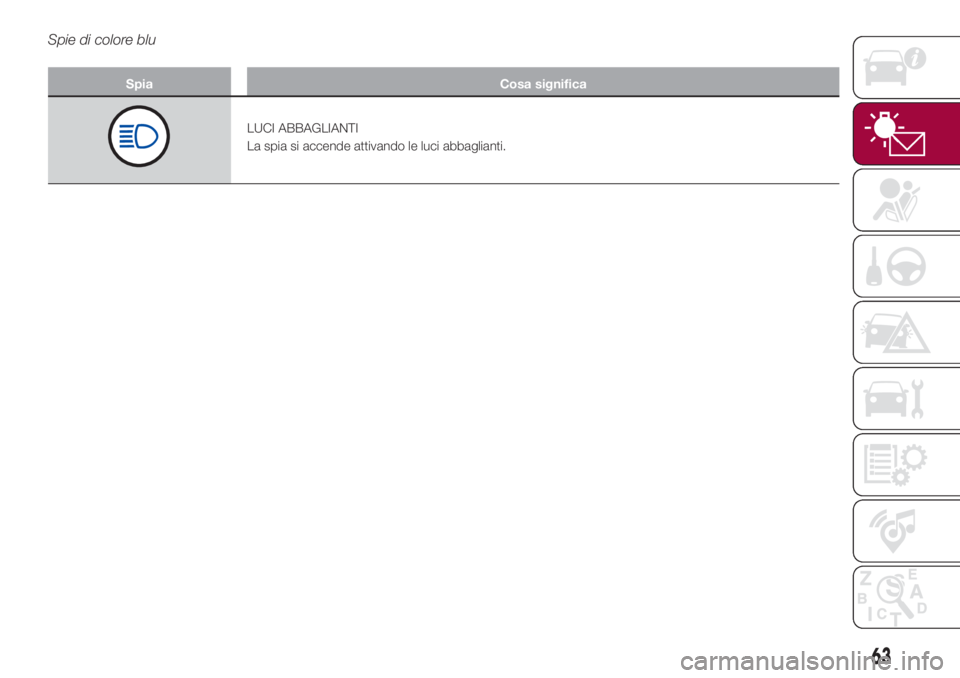

Spie di colore blu
Spia Cosa significa
LUCI ABBAGLIANTI
La spia si accende attivando le luci abbaglianti.
63

SIMBOLI E MESSAGGI VISUALIZZATI SUL DISPLAY
Simbolo Cosa significa

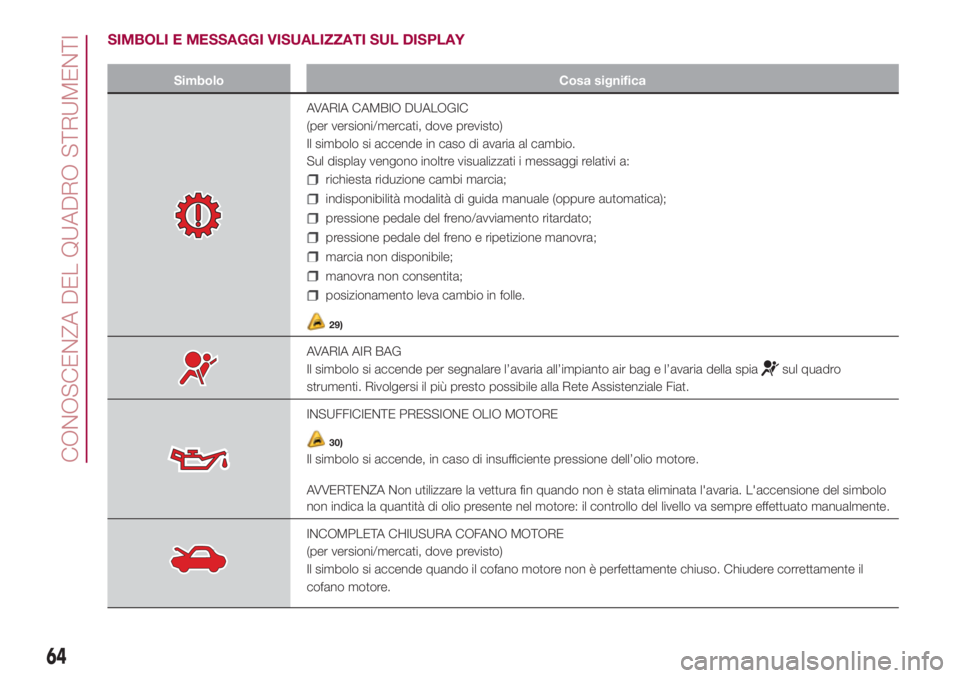

AVARIA CAMBIO DUALOGIC
(per versioni/mercati, dove previsto)
Il simbolo si accende in caso di avaria al cambio.
Sul display vengono inoltre visualizzati i messaggi relativi a:
richiesta riduzione cambi marcia;
indisponibilità modalità di guida manuale (oppure automatica);
pressione pedale del freno/avviamento ritardato;
pressione pedale del freno e ripetizione manovra;
marcia non disponibile;
manovra non consentita;
posizionamento leva cambio in folle.
29)
AVARIA AIR BAG
Il simbolo si accende per segnalare l’avaria all’impianto air bag e l’avaria della spia
sul quadro
strumenti. Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
INSUFFICIENTE PRESSIONE OLIO MOTORE
30)
Il simbolo si accende, in caso di insufficiente pressione dell’olio motore.
AVVERTENZA Non utilizzare la vettura fin quando non è stata eliminata l'avaria. L'accensione del simbolo
non indica la quantità di olio presente nel motore: il controllo del livello va sempre effettuato manualmente.
INCOMPLETA CHIUSURA COFANO MOTORE
(per versioni/mercati, dove previsto)
Il simbolo si accende quando il cofano motore non è perfettamente chiuso. Chiudere correttamente il
cofano motore.
64
CONOSCENZA DEL QUADRO STRUMENTI

Simbolo Cosa significa

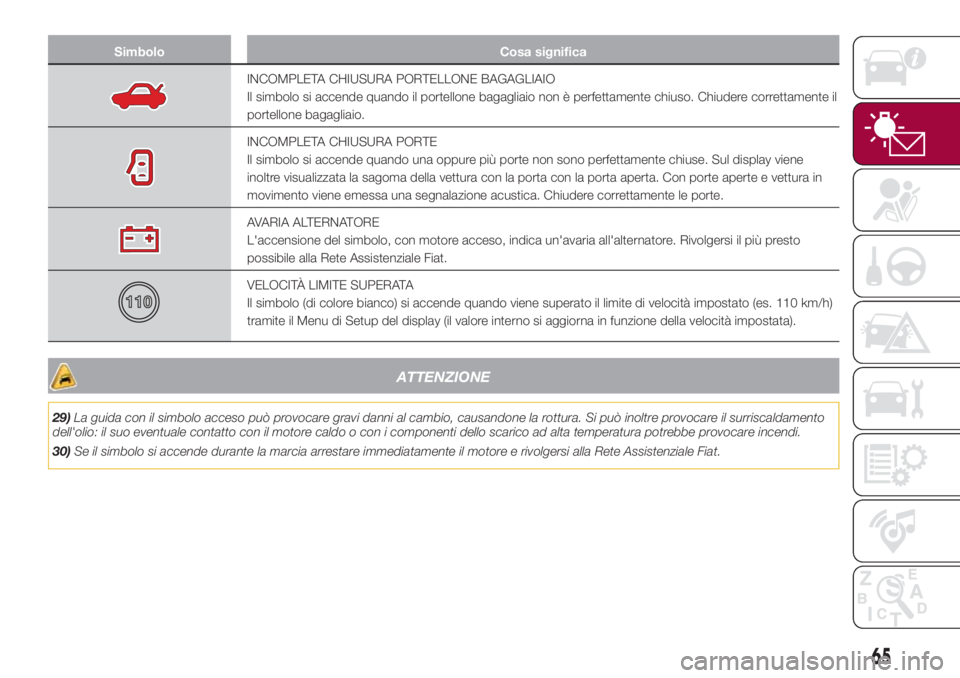

INCOMPLETA CHIUSURA PORTELLONE BAGAGLIAIO
Il simbolo si accende quando il portellone bagagliaio non è perfettamente chiuso. Chiudere correttamente il
portellone bagagliaio.
INCOMPLETA CHIUSURA PORTE
Il simbolo si accende quando una oppure più porte non sono perfettamente chiuse. Sul display viene
inoltre visualizzata la sagoma della vettura con la porta con la porta aperta. Con porte aperte e vettura in
movimento viene emessa una segnalazione acustica. Chiudere correttamente le porte.
AVARIA ALTERNATORE
L'accensione del simbolo, con motore acceso, indica un'avaria all'alternatore. Rivolgersi il più presto
possibile alla Rete Assistenziale Fiat.
VELOCITÀ LIMITE SUPERATA
Il simbolo (di colore bianco) si accende quando viene superato il limite di velocità impostato (es. 110 km/h)
tramite il Menu di Setup del display (il valore interno si aggiorna in funzione della velocità impostata).
ATTENZIONE
29)La guida con il simbolo acceso può provocare gravi danni al cambio, causandone la rottura. Si può inoltre provocare il surriscaldamento
dell'olio: il suo eventuale contatto con il motore caldo o con i componenti dello scarico ad alta temperatura potrebbe provocare incendi.
30)Se il simbolo si accende durante la marcia arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Fiat.
65

Simbolo Cosa significa

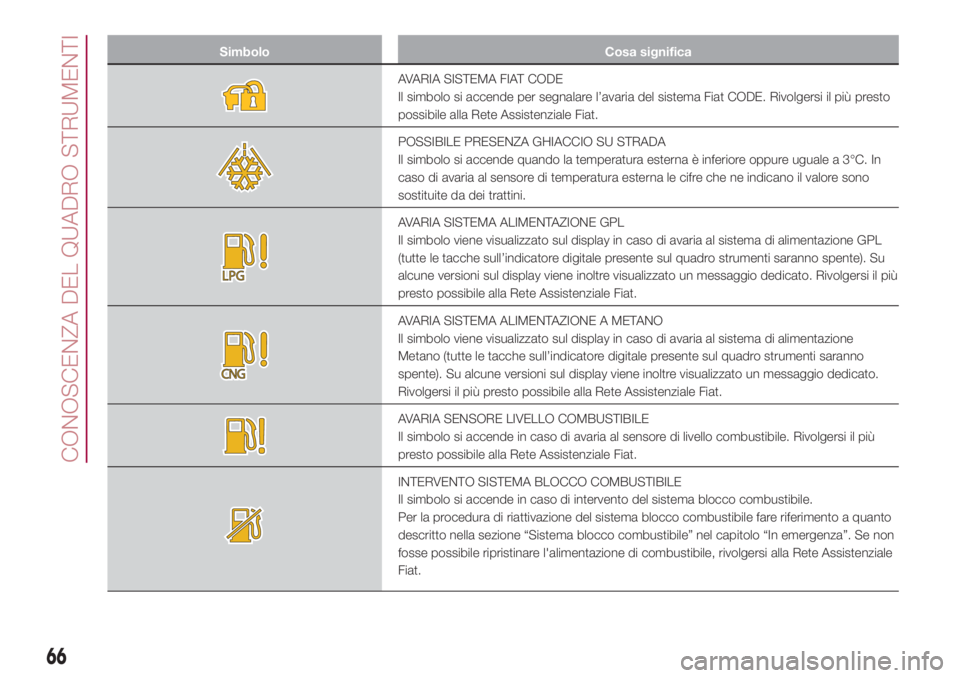

AVARIA SISTEMA FIAT CODE
Il simbolo si accende per segnalare l’avaria del sistema Fiat CODE. Rivolgersi il più presto
possibile alla Rete Assistenziale Fiat.
POSSIBILE PRESENZA GHIACCIO SU STRADA
Il simbolo si accende quando la temperatura esterna è inferiore oppure uguale a 3°C. In
caso di avaria al sensore di temperatura esterna le cifre che ne indicano il valore sono
sostituite da dei trattini.
AVARIA SISTEMA ALIMENTAZIONE GPL
Il simbolo viene visualizzato sul display in caso di avaria al sistema di alimentazione GPL
(tutte le tacche sull’indicatore digitale presente sul quadro strumenti saranno spente). Su
alcune versioni sul display viene inoltre visualizzato un messaggio dedicato. Rivolgersi il più
presto possibile alla Rete Assistenziale Fiat.
AVARIA SISTEMA ALIMENTAZIONE A METANO
Il simbolo viene visualizzato sul display in caso di avaria al sistema di alimentazione
Metano (tutte le tacche sull’indicatore digitale presente sul quadro strumenti saranno
spente). Su alcune versioni sul display viene inoltre visualizzato un messaggio dedicato.
Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
AVARIA SENSORE LIVELLO COMBUSTIBILE
Il simbolo si accende in caso di avaria al sensore di livello combustibile. Rivolgersi il più
presto possibile alla Rete Assistenziale Fiat.
INTERVENTO SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende in caso di intervento del sistema blocco combustibile.
Per la procedura di riattivazione del sistema blocco combustibile fare riferimento a quanto
descritto nella sezione “Sistema blocco combustibile” nel capitolo “In emergenza”. Se non
fosse possibile ripristinare l'alimentazione di combustibile, rivolgersi alla Rete Assistenziale
Fiat.
66
CONOSCENZA DEL QUADRO STRUMENTI

Simbolo Cosa significa

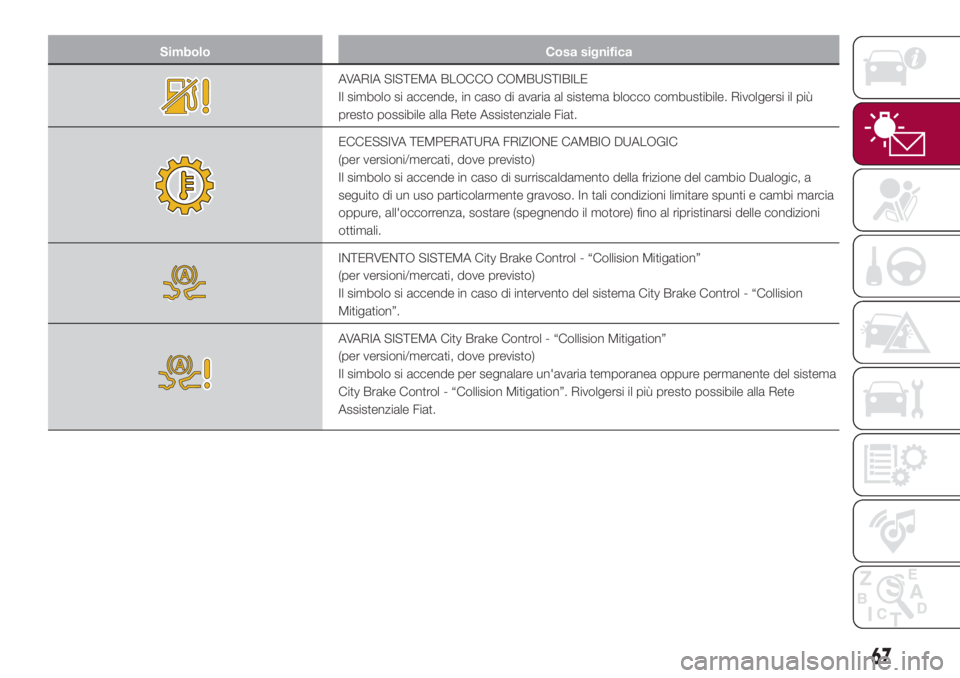

AVARIA SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende, in caso di avaria al sistema blocco combustibile. Rivolgersi il più
presto possibile alla Rete Assistenziale Fiat.
ECCESSIVA TEMPERATURA FRIZIONE CAMBIO DUALOGIC
(per versioni/mercati, dove previsto)
Il simbolo si accende in caso di surriscaldamento della frizione del cambio Dualogic, a
seguito di un uso particolarmente gravoso. In tali condizioni limitare spunti e cambi marcia
oppure, all'occorrenza, sostare (spegnendo il motore) fino al ripristinarsi delle condizioni
ottimali.
INTERVENTO SISTEMA City Brake Control - “Collision Mitigation”
(per versioni/mercati, dove previsto)
Il simbolo si accende in caso di intervento del sistema City Brake Control - “Collision
Mitigation”.
AVARIA SISTEMA City Brake Control - “Collision Mitigation”
(per versioni/mercati, dove previsto)
Il simbolo si accende per segnalare un'avaria temporanea oppure permanente del sistema
City Brake Control - “Collision Mitigation”. Rivolgersi il più presto possibile alla Rete
Assistenziale Fiat.
67

Simbolo Cosa significa

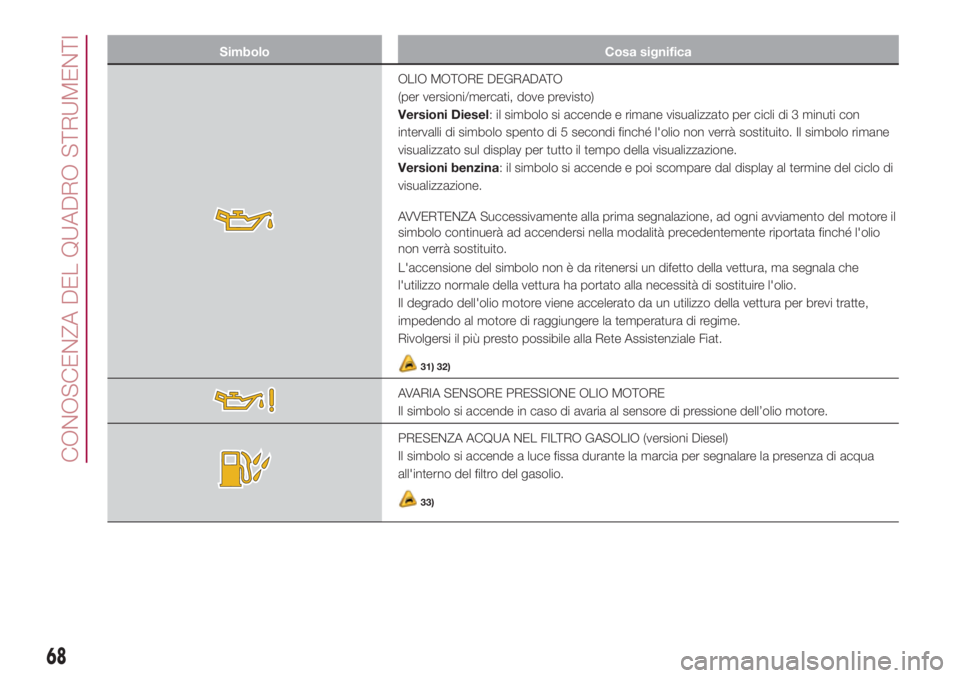

OLIO MOTORE DEGRADATO
(per versioni/mercati, dove previsto)
Versioni Diesel: il simbolo si accende e rimane visualizzato per cicli di 3 minuti con
intervalli di simbolo spento di 5 secondi finché l'olio non verrà sostituito. Il simbolo rimane
visualizzato sul display per tutto il tempo della visualizzazione.
Versioni benzina: il simbolo si accende e poi scompare dal display al termine del ciclo di
visualizzazione.
AVVERTENZA Successivamente alla prima segnalazione, ad ogni avviamento del motore il
simbolo continuerà ad accendersi nella modalità precedentemente riportata finché l'olio
non verrà sostituito.
L'accensione del simbolo non è da ritenersi un difetto della vettura, ma segnala che
l'utilizzo normale della vettura ha portato alla necessità di sostituire l'olio.
Il degrado dell'olio motore viene accelerato da un utilizzo della vettura per brevi tratte,
impedendo al motore di raggiungere la temperatura di regime.
Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
31) 32)
AVARIA SENSORE PRESSIONE OLIO MOTORE
Il simbolo si accende in caso di avaria al sensore di pressione dell’olio motore.
PRESENZA ACQUA NEL FILTRO GASOLIO (versioni Diesel)
Il simbolo si accende a luce fissa durante la marcia per segnalare la presenza di acqua
all'interno del filtro del gasolio.
33)
