FLÜSSIGKEITEN UND SCHMIERMITTEL
73)
Das Motoröl der Fahrzeuge wurde sorgfältig entwickelt und getestet, um die im Plan für die programmierte Wartung
vorgesehenen Anforderungen zu erfüllen. Ein konstanter Einsatz der richtigen Schmiermittel gewährleistet optimale Verbrauchs-
und Emissionswerte. Die Qualität des Schmiermittels ist für die Arbeitsweise und die Lebensdauer des Motors maßgebend.
EIGENSCHAFTEN DER PRODUKTE
Benutzung Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelWechselintervall
Schmiermittel für
Benzinmotoren (Version
1.4 16V)SAE 5W-40ACEA C39.55535-S2SELENIA K P.E.
Contractual Technical
Reference N° F603.C07Nach dem Plan für die
programmierten Wartung
Schmiermittel für
Dieselmotoren mit
AdBlue® (UREA)
(*)SAE 0W-20ACEA C59.55535-DM1SELENIA ECO2
Contractual Technical
Reference N° F049.C18Nach dem Plan für die
programmierten Wartung
Schmiermittel für
Dieselmotoren mit
AdBlue® (UREA)
(**)SAE 0W-20ACEA C29.55535–DSXSELENIA WR
FORWARD
Contractual Technical
Reference N. F013.K15Nach dem Plan für die
programmierten Wartung
(*) Versionen 1.3 Multijet 16V
(**) Versionen 1.6 Multijet 16V
Sollten die der Spezifikation entsprechenden Produkte nicht verfügbar sein, sind für das Nachfüllen auch Schmierstoffe
zulässig, deren Mindestwerte sich den genannten Eigenschaften nähern. In diesem Fall sind die optimalen Motorleistungen
nicht garantiert.
ZUR BEACHTUNG
73)Die Verwendung von Produkten mit von den oben genannten abweichenden Eigenschaften könnte Motorschäden verursachen, die nicht
durch die Garantie abgedeckt sind.
209

Benutzung Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelAnwendungen
Schmiermittel und Fette
für die KraftübertragungSynthetisches
Schmiermittel SAE 75W.9.55550-MZ6 oder
MS.90030-M1TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Schaltgetriebe und
Differenzial
Synthetisches
Schmiermittel mit
spezifischem Zusatz.9.55550-SA1 oder
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Hydraulisches
Stellersystem des
Dualogic-Getriebes
Fett auf
Molybdändisulfidbasis für
hohe
Betriebstemperaturen.
Dichte NL.GI. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Radseitige
Gleichlaufgelenke
Spezielles Fett für
Gleichlaufgelenke mit
niedrigem Reibkoeffizient.
Dichte NL.GI. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Gleichlaufgelenke,
Differenzialseite
BremsflüssigkeitSynthetische Flüssigkeit
für Brems- und
Kupplungsanlagen.
Übertrifft die
Spezifikationen: FMVSS
Nr. 116 DOT 4, ISO 4925
SAE J1704 -9.55597 oder MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Hydraulische Bremsen
und hydraulische
Steuerungen der
Kupplung
210
TECHNISCHE DATEN

Benutzung Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelAnwendungen
Frostschutzmittel für
KühlerFrostschutzmittel mit
rotem Monoäthylenglykol
und Inhibitoren mit
organischer
Zusammensetzung für
Kühlsysteme. Übertrifft die
Spezifikationen CUNA NC
956-16, ASTM D 3306.9.55523 oder MS.90032PARAFLUUP
Contractual Technical
Reference N° F101.M01Kühlkreisläufe,
Prozentanteil: 50%
Wasser 50% PARAFLUUP
(*)
Zusatzstoff für
Dieselemissionen
AdBlue® (UREA)
74)75)
Wasser-UREA-LösungDIN 70 070 und ISO
22241-1AdBlueZur Befüllung des
AdBlue®-Tanks bei
Modellen, die mit dem
System der selektiven,
katalytischen Reduktion
(SRC) ausgestattet sind.
Front- und
Heckscheiben-
waschflüssigkeitMischung aus Alkohol und
Tensiden. Übertrifft die
Spezifikation CUNA NC
956-11.9.55522 oder MS.90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16Zum unverdünnten oder
verdünnten Einsatz in
Scheibenwaschanlagen
(*) Unter besonders harten Klimabedingungen wird eine Mischung aus 60 %PARAFLUUPund 40 % destilliertem Wasser empfohlen.
ZUR BEACHTUNG
74)Ausschließlich AdBlue® (UREA) gemäß der Norm DIN 70 070 und ISO 22241-1 verwenden. Andere Flüssigkeiten können Schäden am
System verursachen: Darüber hinaus wären die Abgasemissionen nicht mehr gesetzeskonform.
75)Die Vertriebsgesellschaften haften für die Konformität ihres Produkts. Zur Erhaltung der Ausgangsqualität die Vorsichtsmaßnahmen zur
Lagerung und Instandhaltung beachten. Der Garantie des Fahrzeugherstellers greift nicht im Fall von durch die Benutzung von nicht mit den
Richtlinien konformem AdBlue® (UREA) verursachten Funktionsstörungen und Fahrzeugschäden.
211
AdBlue®ist ein registriertes Markenzeichen des Verbands der Automobilindustrie e.V. (VDA)
®

212
TECHNISCHE DATEN

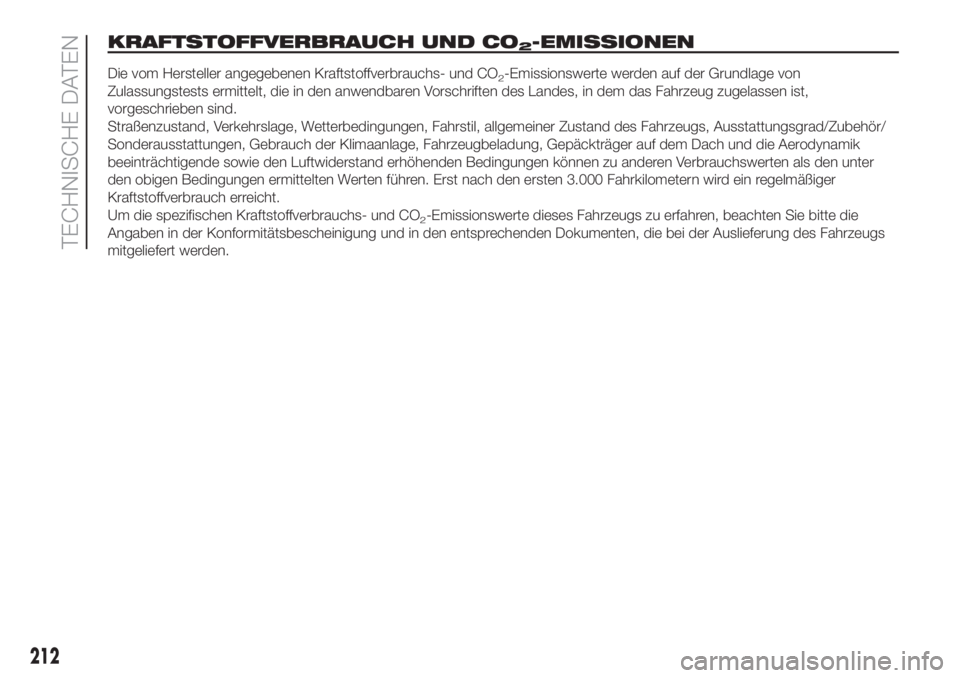

KRAFTSTOFFVERBRAUCH UND CO2-EMISSIONEN
Die vom Hersteller angegebenen Kraftstoffverbrauchs- und CO2-Emissionswerte werden auf der Grundlage von
Zulassungstests ermittelt, die in den anwendbaren Vorschriften des Landes, in dem das Fahrzeug zugelassen ist,
vorgeschrieben sind.
Straßenzustand, Verkehrslage, Wetterbedingungen, Fahrstil, allgemeiner Zustand des Fahrzeugs, Ausstattungsgrad/Zubehör/
Sonderausstattungen, Gebrauch der Klimaanlage, Fahrzeugbeladung, Gepäckträger auf dem Dach und die Aerodynamik
beeinträchtigende sowie den Luftwiderstand erhöhenden Bedingungen können zu anderen Verbrauchswerten als den unter
den obigen Bedingungen ermittelten Werten führen. Erst nach den ersten 3.000 Fahrkilometern wird ein regelmäßiger
Kraftstoffverbrauch erreicht.
Um die spezifischen Kraftstoffverbrauchs- und CO
2-Emissionswerte dieses Fahrzeugs zu erfahren, beachten Sie bitte die
Angaben in der Konformitätsbescheinigung und in den entsprechenden Dokumenten, die bei der Auslieferung des Fahrzeugs
mitgeliefert werden.

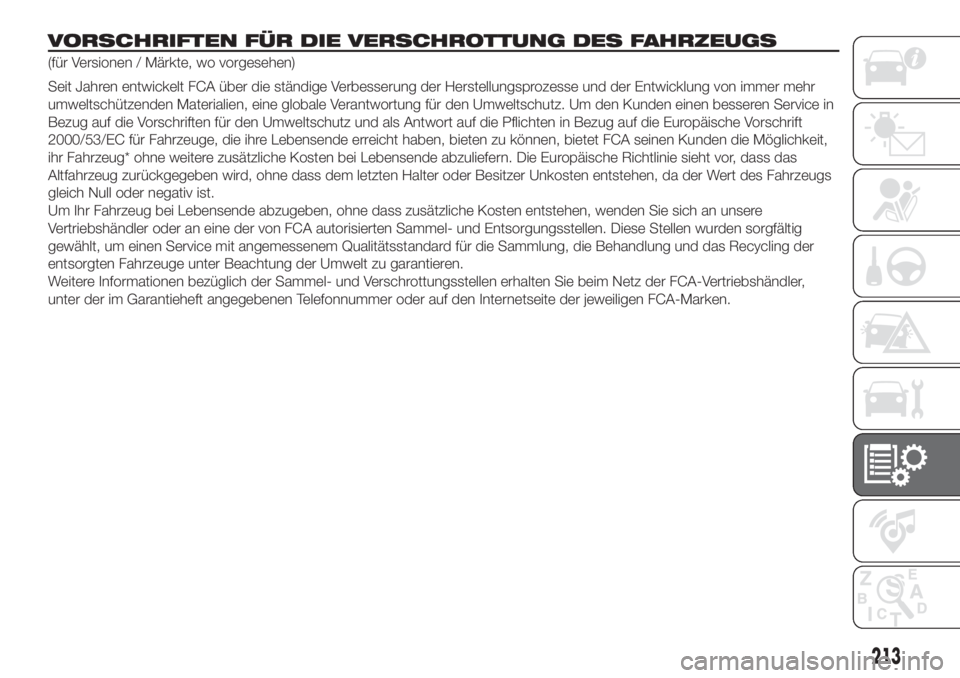

VORSCHRIFTEN FÜR DIE VERSCHROTTUNG DES FAHRZEUGS
(für Versionen / Märkte, wo vorgesehen)
Seit Jahren entwickelt FCA über die ständige Verbesserung der Herstellungsprozesse und der Entwicklung von immer mehr
umweltschützenden Materialien, eine globale Verantwortung für den Umweltschutz. Um den Kunden einen besseren Service in
Bezug auf die Vorschriften für den Umweltschutz und als Antwort auf die Pflichten in Bezug auf die Europäische Vorschrift
2000/53/EC für Fahrzeuge, die ihre Lebensende erreicht haben, bieten zu können, bietet FCA seinen Kunden die Möglichkeit,
ihr Fahrzeug* ohne weitere zusätzliche Kosten bei Lebensende abzuliefern. Die Europäische Richtlinie sieht vor, dass das
Altfahrzeug zurückgegeben wird, ohne dass dem letzten Halter oder Besitzer Unkosten entstehen, da der Wert des Fahrzeugs
gleich Null oder negativ ist.
Um Ihr Fahrzeug bei Lebensende abzugeben, ohne dass zusätzliche Kosten entstehen, wenden Sie sich an unsere
Vertriebshändler oder an eine der von FCA autorisierten Sammel- und Entsorgungsstellen. Diese Stellen wurden sorgfältig
gewählt, um einen Service mit angemessenem Qualitätsstandard für die Sammlung, die Behandlung und das Recycling der
entsorgten Fahrzeuge unter Beachtung der Umwelt zu garantieren.
Weitere Informationen bezüglich der Sammel- und Verschrottungsstellen erhalten Sie beim Netz der FCA-Vertriebshändler,
unter der im Garantieheft angegebenen Telefonnummer oder auf den Internetseite der jeweiligen FCA-Marken.
213

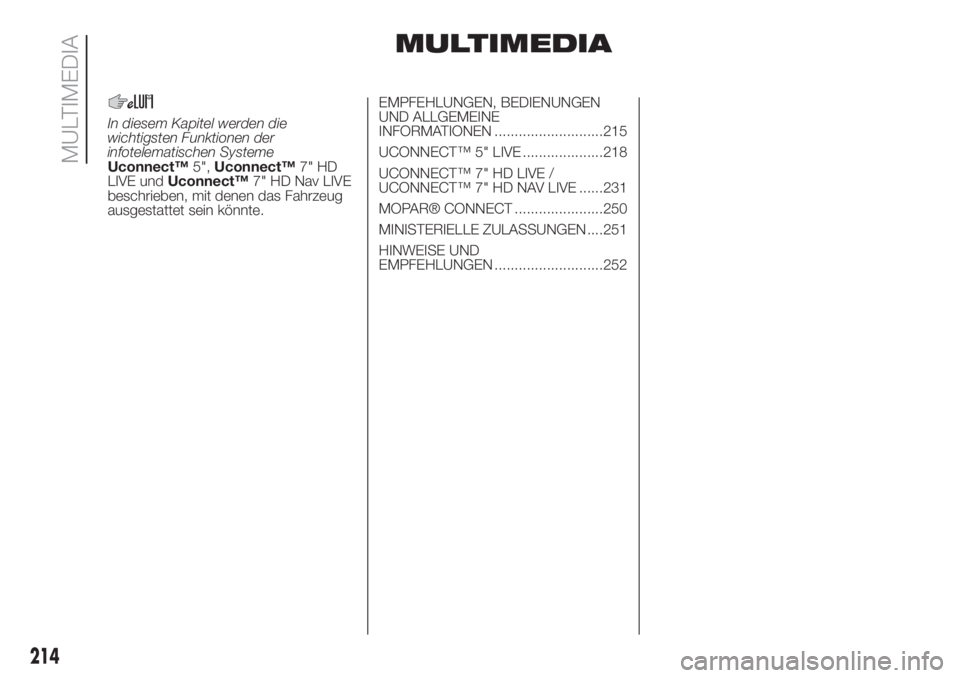

MULTIMEDIA
In diesem Kapitel werden die
wichtigsten Funktionen der
infotelematischen Systeme
Uconnect™5",Uconnect™7" HD
LIVE undUconnect™7" HD Nav LIVE
beschrieben, mit denen das Fahrzeug
ausgestattet sein könnte.EMPFEHLUNGEN, BEDIENUNGEN
UND ALLGEMEINE
INFORMATIONEN ...........................215
UCONNECT™ 5" LIVE ....................218
UCONNECT™ 7" HD LIVE /
UCONNECT™ 7" HD NAV LIVE ......231
MOPAR® CONNECT ......................250
MINISTERIELLE ZULASSUNGEN ....251
HINWEISE UND
EMPFEHLUNGEN ...........................252
214
MULTIMEDIA

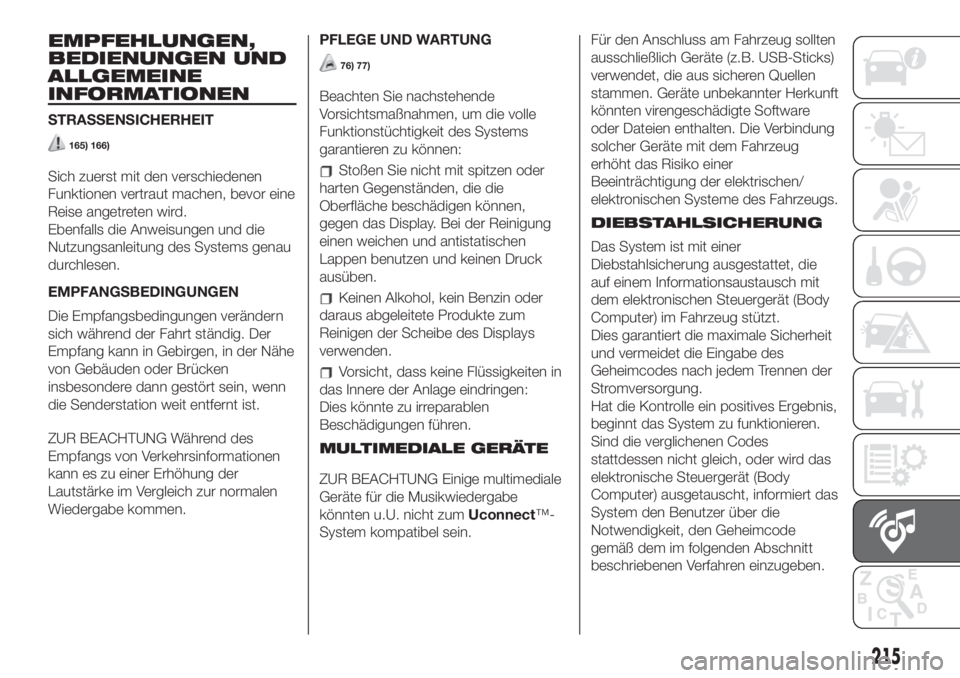

EMPFEHLUNGEN,
BEDIENUNGEN UND
ALLGEMEINE
INFORMATIONEN
STRASSENSICHERHEIT
165) 166)
Sich zuerst mit den verschiedenen
Funktionen vertraut machen, bevor eine
Reise angetreten wird.
Ebenfalls die Anweisungen und die
Nutzungsanleitung des Systems genau
durchlesen.
EMPFANGSBEDINGUNGEN
Die Empfangsbedingungen verändern
sich während der Fahrt ständig. Der
Empfang kann in Gebirgen, in der Nähe
von Gebäuden oder Brücken
insbesondere dann gestört sein, wenn
die Senderstation weit entfernt ist.
ZUR BEACHTUNG Während des
Empfangs von Verkehrsinformationen
kann es zu einer Erhöhung der
Lautstärke im Vergleich zur normalen
Wiedergabe kommen.PFLEGE UND WARTUNG
76) 77)
Beachten Sie nachstehende
Vorsichtsmaßnahmen, um die volle
Funktionstüchtigkeit des Systems
garantieren zu können:
Stoßen Sie nicht mit spitzen oder
harten Gegenständen, die die
Oberfläche beschädigen können,
gegen das Display. Bei der Reinigung
einen weichen und antistatischen
Lappen benutzen und keinen Druck
ausüben.
Keinen Alkohol, kein Benzin oder
daraus abgeleitete Produkte zum
Reinigen der Scheibe des Displays
verwenden.
Vorsicht, dass keine Flüssigkeiten in
das Innere der Anlage eindringen:
Dies könnte zu irreparablen
Beschädigungen führen.
MULTIMEDIALE GERÄTE
ZUR BEACHTUNG Einige multimediale
Geräte für die Musikwiedergabe
könnten u.U. nicht zumUconnect™-
System kompatibel sein.Für den Anschluss am Fahrzeug sollten
ausschließlich Geräte (z.B. USB-Sticks)
verwendet, die aus sicheren Quellen
stammen. Geräte unbekannter Herkunft
könnten virengeschädigte Software
oder Dateien enthalten. Die Verbindung
solcher Geräte mit dem Fahrzeug
erhöht das Risiko einer
Beeinträchtigung der elektrischen/
elektronischen Systeme des Fahrzeugs.
DIEBSTAHLSICHERUNG
Das System ist mit einer
Diebstahlsicherung ausgestattet, die
auf einem Informationsaustausch mit
dem elektronischen Steuergerät (Body
Computer) im Fahrzeug stützt.
Dies garantiert die maximale Sicherheit
und vermeidet die Eingabe des
Geheimcodes nach jedem Trennen der
Stromversorgung.
Hat die Kontrolle ein positives Ergebnis,
beginnt das System zu funktionieren.
Sind die verglichenen Codes
stattdessen nicht gleich, oder wird das
elektronische Steuergerät (Body
Computer) ausgetauscht, informiert das
System den Benutzer über die
Notwendigkeit, den Geheimcode
gemäß dem im folgenden Abschnitt
beschriebenen Verfahren einzugeben.
215

Eingeben des Geheimcodes
Bei der Einschaltung des Systems
erscheint auf dem Display die Meldung
„Bitte den Diebstahlsicherungscode
eingeben” mit einer Bildschirmseite mit
der grafischen nummerischen Tastatur
für die Eingabe des Geheimcodes.
Der Geheimcode setzt sich aus vier
Ziffern von 0 bis 9 zusammen. Um die
Ziffern einzugeben, den rechten Knopf
„BROWSE/ENTER” drehen und die
Ziffern durch Druck des Knopfs
bestätigen.
Nach der Eingabe der vierten Stelle,
beginnt das System zu funktionieren.
Wird ein falscher Code eingegeben,
meldet das System „Code ist nicht
korrekt. Bitte noch einmal versuchen”
und fordert einen korrekten Code.
Sobald die 3 verfügbaren Versuche zur
Eingaben des Codes beendet sind,
meldet das System „Code ist nicht
korrekt. Radio gesperrt. 30 Minuten
abwarten.” Nach dem Erlöschen der
Meldung kann der Vorgang zur
Codeeingabe erneut ausgeführt
werden.
Radiopass
Dieses Dokument bescheinigt den
Besitz des Systems. Auf dem
Radiopass sind das Modell des
Systems, die Seriennummer und der
Geheimcode angegeben.Bei Anfragen nach Duplikaten des
Radiopasses bitte unter Mitnahme
eines Ausweises und den
Fahrzeugpapieren das Fiat-Servicenetz
aufsuchen.
ZUR BEACHTUNG Den Radiopass
sorgfältig aufbewahren, um bei
Diebstahl die Daten der Polizei
mitzuteilen.
HINWEISE
Das System darf bei Störungen
ausschließlich durch das Fiat-
Kundendienstnetz geprüft und repariert
werden.
Bei besonders niedrigen Temperaturen
kann es vorkommen, dass das Display
seine optimale Helligkeit erst nach
einer gewissen Betriebszeit erreicht.
Bei einem längeren Stillstand des
Fahrzeugs bei hoher Außentemperatur
kann es vorkommen, dass sich das
System automatisch in den
Wärmeschutzzustand versetzt, und der
Betrieb eingestellt wird, bis die
Temperatur des Radios wieder auf eine
normale Temperatur abgesunken ist.Den Blick nur auf den Bildschirm
werfen, wenn dies unbedingt
erforderlich ist und in aller Sicherheit
erfolgen kann. Sollte es erforderlich
sein, den Bildschirm länger anschauen
zu müssen, lieber an einer sicheren
Stelle anhalten und sich nicht vom
Verkehr ablenken lassen.
Im Falle einer Störung, die Benutzung
des Systems sofort unterbrechen.
Andernfalls könnte das Systems
Schäden erleiden. Sich in diesem Fall
bitte sofort das Fiat-Servicenetz
aufsuchen, um die Störung beseitigen
zu lassen.
ZUR BEACHTUNG
165)Die Sicherheitsvorschriften sind
strengstens zu beachten: Andernfalls kann
es zu schweren Verletzungen von
Personen oder Sachschäden am System
zu kommen.
166)Eine zu hohe Lautstärke kann eine
Gefahr darstellen. Stellen Sie die Lautstärke
immer so ein, dass Sie noch in der Lage
sind, die Umgebungsgeräusche zu
vernehmen (z.B. Hupe, Krankenwagen,
Polizeifahrzeuge usw.).
216
MULTIMEDIA

ZUR BEACHTUNG
76)Reinigen Sie die Frontblende und das
Display nur mit einem weichen, trockenen
und sauberen antistatischen Tuch.
Reinigungs- und Politurmittel könnten die
Oberfläche beschädigen. Benutzen Sie
keinen Alkohol oder ähnliche Produkte, um
die Blende oder das Display zu reinigen.
77)Das Display nicht als Unterlage für
Saugnapfbefestigungen (von
Navigationsgeräten oder Smartphones)
benutzen.
217

Uconnect™ 5" LIVE.
BEDIENELEMENTE AN DER FRONTBLENDE
168F0Y0633C
218
MULTIMEDIA
