FIAT 500L LIVING 2019 Betriebsanleitung (in German)

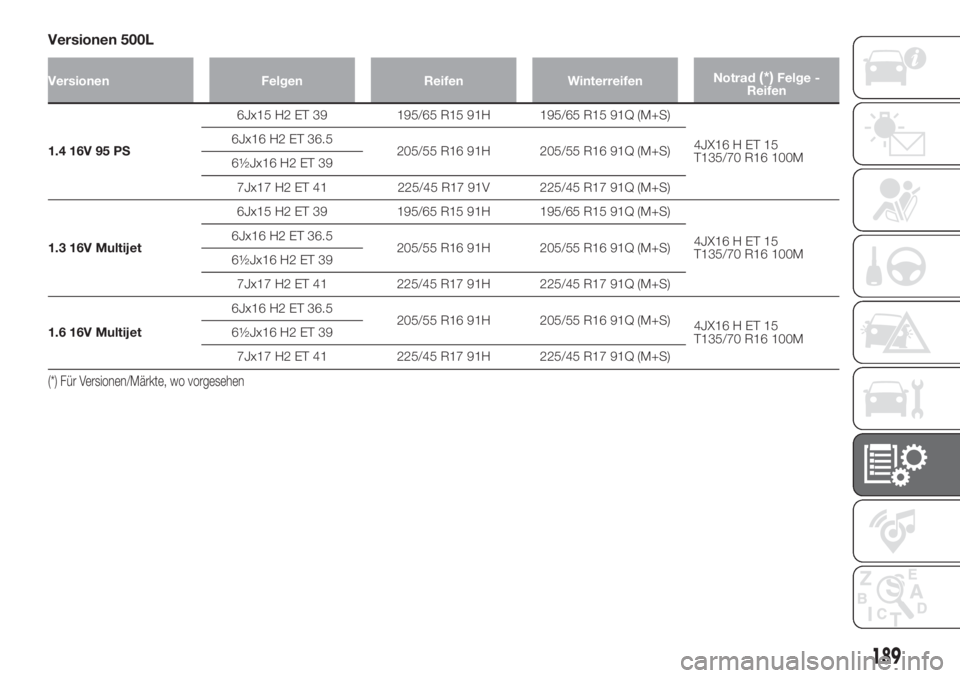

Versionen 500L
Versionen Felgen Reifen WinterreifenNotrad(*)Felge -
Reifen
1.4 16V 95 PS6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.3 16V Multijet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91H 225/45 R17 91Q (M+S)
1.6 16V Multijet6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91H 225/45 R17 91Q (M+S)
(*) Für Versionen/Märkte, wo vorgesehen
189

.

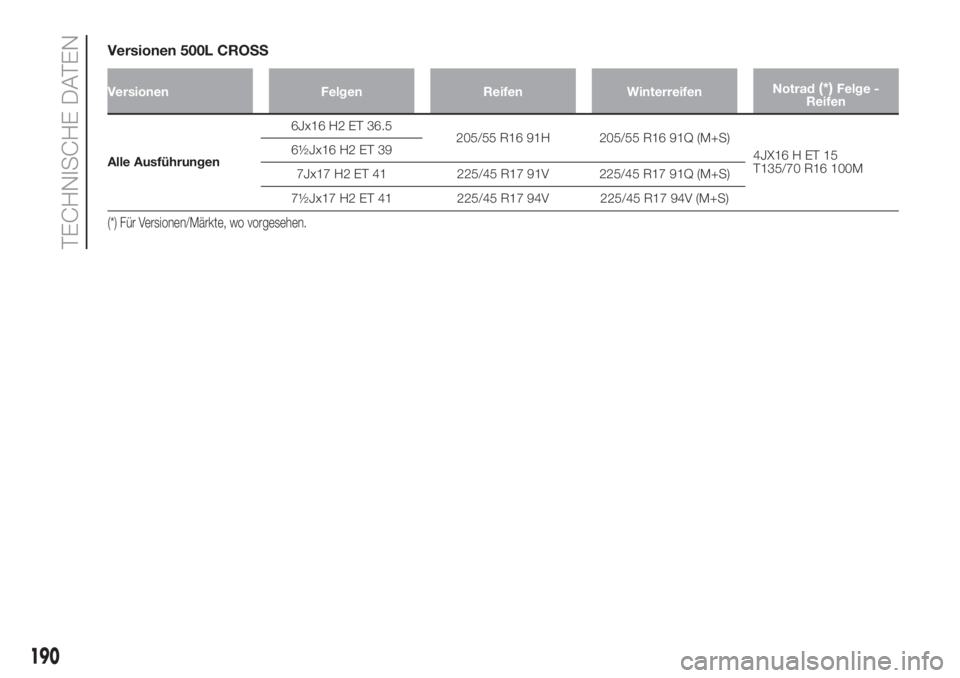

Versionen 500L CROSS
Versionen Felgen Reifen WinterreifenNotrad(*)Felge -
Reifen
Alle Ausführungen6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
7½Jx17 H2 ET 41 225/45 R17 94V 225/45 R17 94V (M+S)
(*) Für Versionen/Märkte, wo vorgesehen.
190
TECHNISCHE DATEN

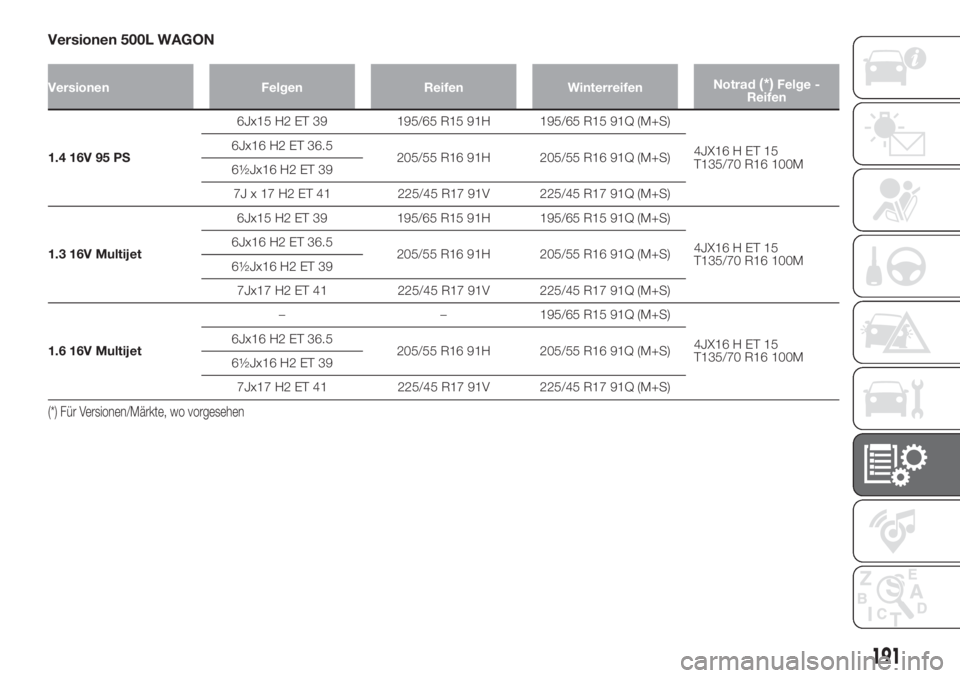

Versionen 500L WAGON
Versionen Felgen Reifen WinterreifenNotrad(*)Felge -
Reifen
1.4 16V 95 PS6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7J x 17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.3 16V Multijet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.6 16V Multijet– – 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) Für Versionen/Märkte, wo vorgesehen
191

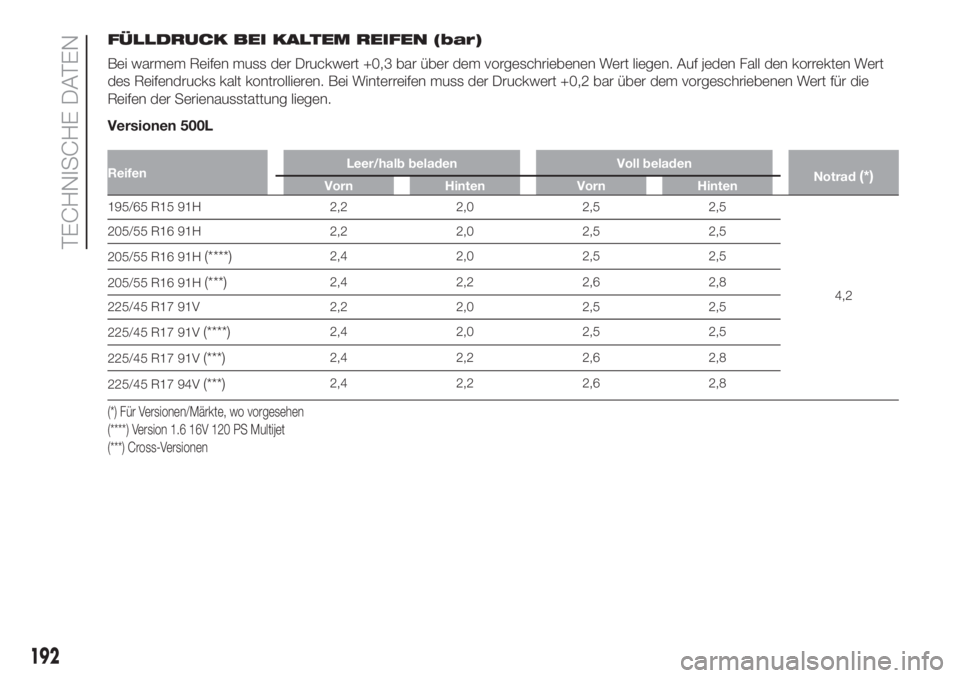

FÜLLDRUCK BEI KALTEM REIFEN (bar)
Bei warmem Reifen muss der Druckwert +0,3 bar über dem vorgeschriebenen Wert liegen. Auf jeden Fall den korrekten Wert
des Reifendrucks kalt kontrollieren. Bei Winterreifen muss der Druckwert +0,2 bar über dem vorgeschriebenen Wert für die
Reifen der Serienausstattung liegen.
Versionen 500L
ReifenLeer/halb beladen Voll beladen
Notrad(*)Vorn Hinten Vorn Hinten
195/65 R15 91H 2,2 2,0 2,5 2,5
4,2 205/55 R16 91H 2,2 2,0 2,5 2,5
205/55 R16 91H
(****)2,4 2,0 2,5 2,5
205/55 R16 91H
(***)2,4 2,2 2,6 2,8
225/45 R17 91V 2,2 2,0 2,5 2,5
225/45 R17 91V
(****)2,4 2,0 2,5 2,5
225/45 R17 91V
(***)2,4 2,2 2,6 2,8
225/45 R17 94V
(***)2,4 2,2 2,6 2,8
(*) Für Versionen/Märkte, wo vorgesehen
(****) Version 1.6 16V 120 PS Multijet
(***) Cross-Versionen
192
TECHNISCHE DATEN

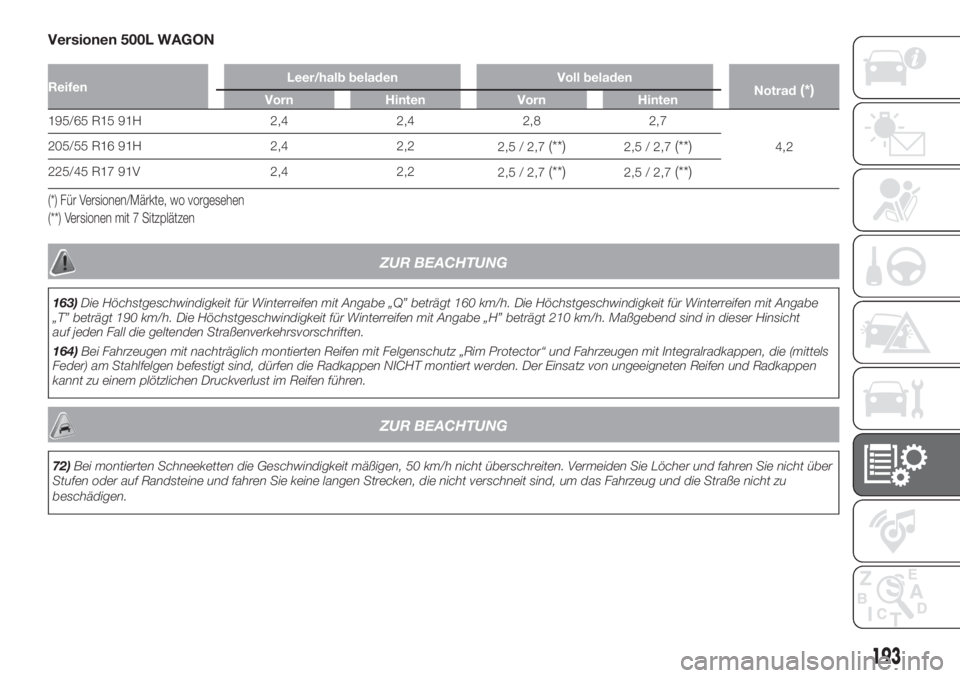

Versionen 500L WAGON
ReifenLeer/halb beladen Voll beladen
Notrad(*)Vorn Hinten Vorn Hinten
195/65 R15 91H 2,4 2,4 2,8 2,7
4,2 205/55 R16 91H 2,4 2,2
2,5 / 2,7
(**)2,5 / 2,7(**)
225/45 R17 91V 2,4 2,2
2,5 / 2,7(**)2,5 / 2,7(**)
(*) Für Versionen/Märkte, wo vorgesehen
(**) Versionen mit 7 Sitzplätzen
ZUR BEACHTUNG
163)Die Höchstgeschwindigkeit für Winterreifen mit Angabe „Q” beträgt 160 km/h. Die Höchstgeschwindigkeit für Winterreifen mit Angabe
„T” beträgt 190 km/h. Die Höchstgeschwindigkeit für Winterreifen mit Angabe „H” beträgt 210 km/h. Maßgebend sind in dieser Hinsicht
auf jeden Fall die geltenden Straßenverkehrsvorschriften.
164)Bei Fahrzeugen mit nachträglich montierten Reifen mit Felgenschutz „Rim Protector“ und Fahrzeugen mit Integralradkappen, die (mittels
Feder) am Stahlfelgen befestigt sind, dürfen die Radkappen NICHT montiert werden. Der Einsatz von ungeeigneten Reifen und Radkappen
kannt zu einem plötzlichen Druckverlust im Reifen führen.
ZUR BEACHTUNG
72)Bei montierten Schneeketten die Geschwindigkeit mäßigen, 50 km/h nicht überschreiten. Vermeiden Sie Löcher und fahren Sie nicht über
Stufen oder auf Randsteine und fahren Sie keine langen Strecken, die nicht verschneit sind, um das Fahrzeug und die Straße nicht zu
beschädigen.
193

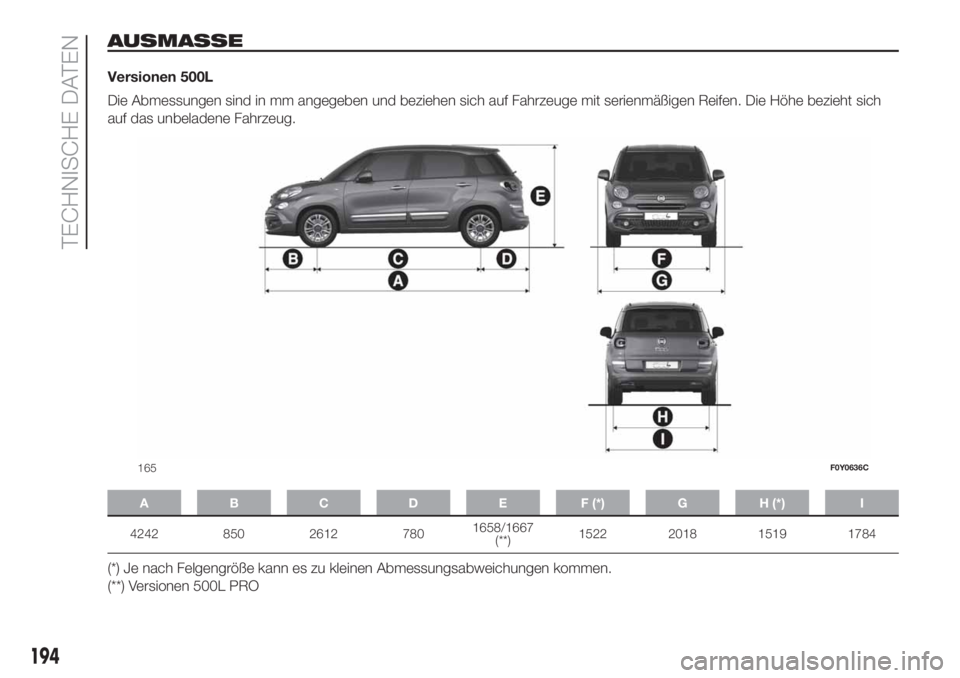

AUSMASSE
Versionen 500L
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen. Die Höhe bezieht sich
auf das unbeladene Fahrzeug.
A B C D E F (*) G H (*) I
4242 850 2612 7801658/1667
(**)1522 2018 1519 1784
(*) Je nach Felgengröße kann es zu kleinen Abmessungsabweichungen kommen.
(**) Versionen 500L PRO
165F0Y0636C
194
TECHNISCHE DATEN

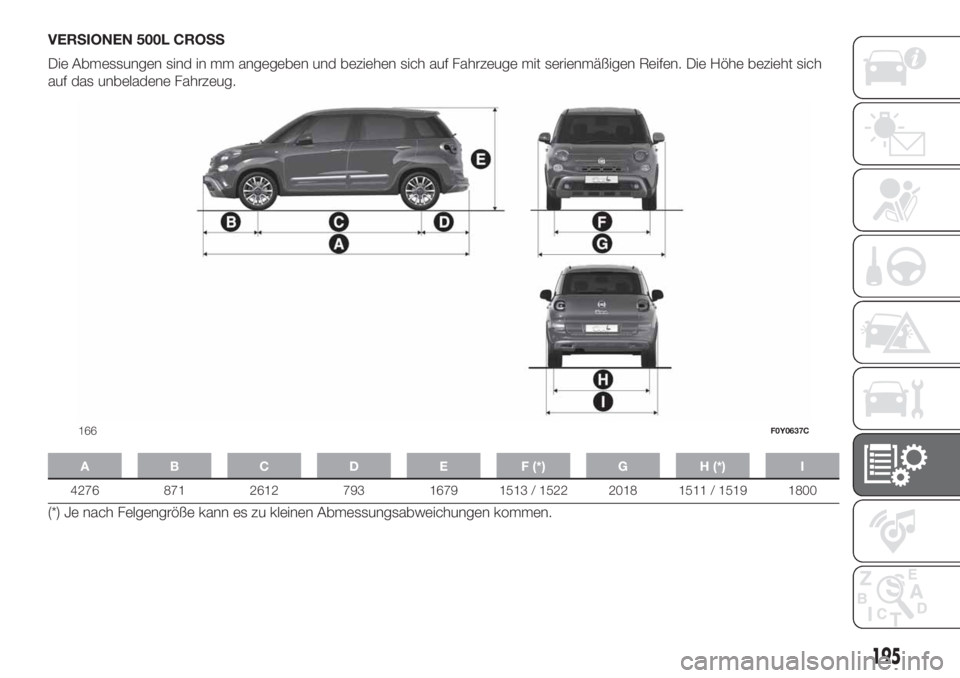

VERSIONEN 500L CROSS
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen. Die Höhe bezieht sich
auf das unbeladene Fahrzeug.
A B C D E F (*) G H (*) I
4276 871 2612 793 1679 1513 / 1522 2018 1511 / 1519 1800
(*) Je nach Felgengröße kann es zu kleinen Abmessungsabweichungen kommen.
166F0Y0637C
195

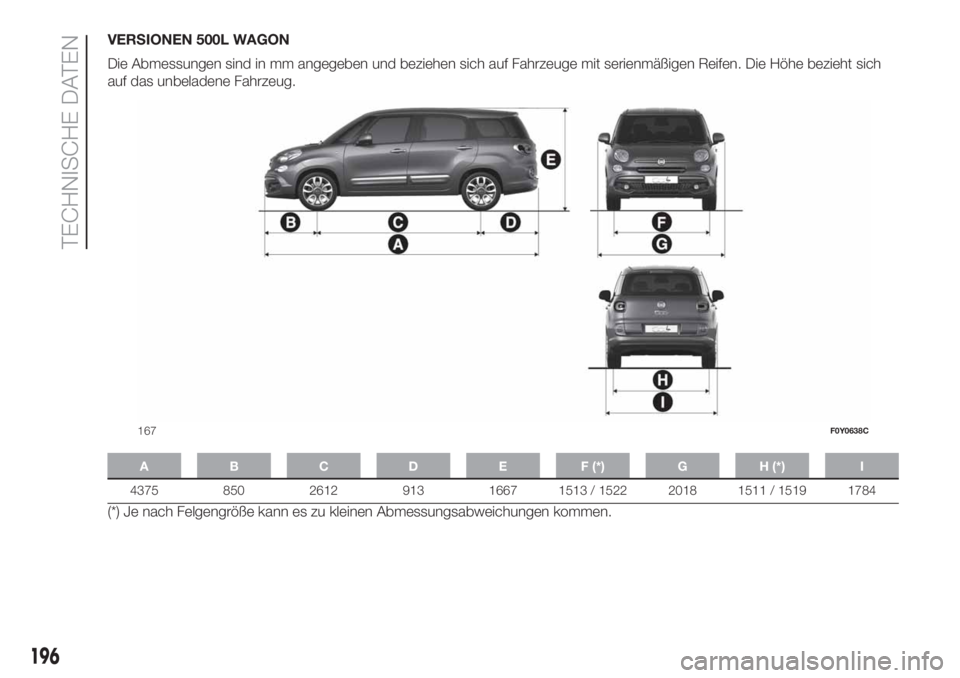

VERSIONEN 500L WAGON
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen. Die Höhe bezieht sich
auf das unbeladene Fahrzeug.
A B C D E F (*) G H (*) I
4375 850 2612 913 1667 1513 / 1522 2018 1511 / 1519 1784
(*) Je nach Felgengröße kann es zu kleinen Abmessungsabweichungen kommen.
167F0Y0638C
196
TECHNISCHE DATEN

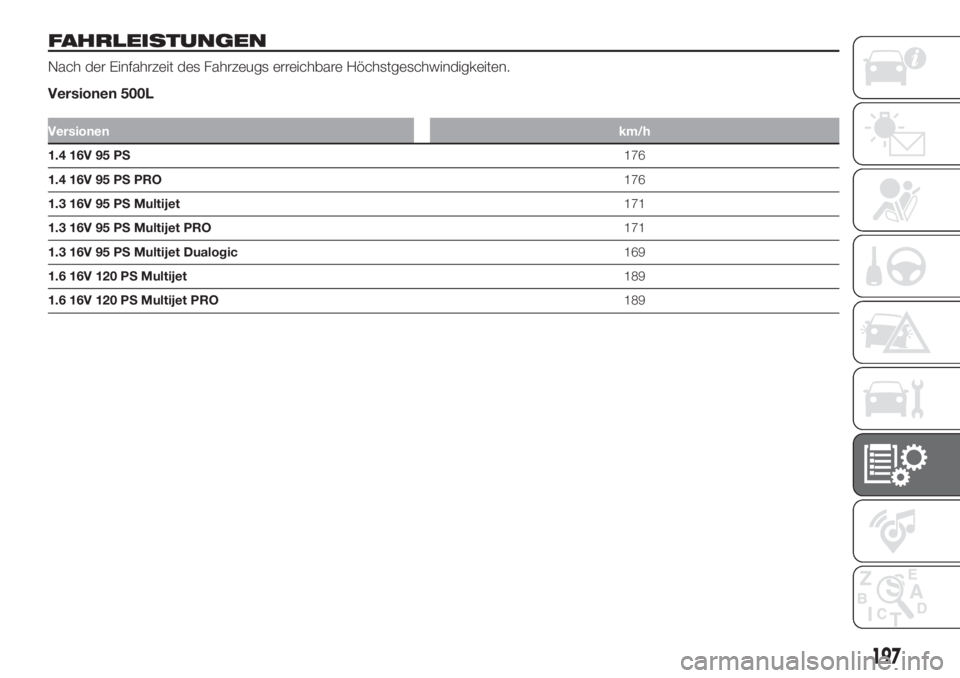

FAHRLEISTUNGEN
Nach der Einfahrzeit des Fahrzeugs erreichbare Höchstgeschwindigkeiten.
Versionen 500L
Versionenkm/h
1.4 16V 95 PS176
1.4 16V 95 PS PRO176
1.3 16V 95 PS Multijet171
1.3 16V 95 PS Multijet PRO171
1.3 16V 95 PS Multijet Dualogic169
1.6 16V 120 PS Multijet189
1.6 16V 120 PS Multijet PRO189
197

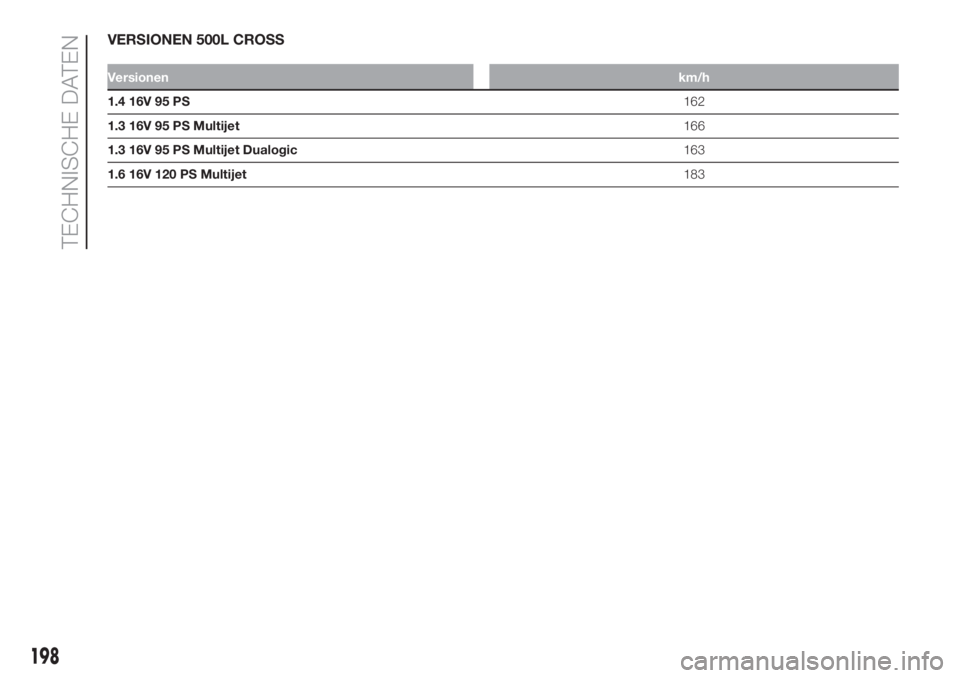

VERSIONEN 500L CROSS
Versionenkm/h
1.4 16V 95 PS162
1.3 16V 95 PS Multijet166
1.3 16V 95 PS Multijet Dualogic163
1.6 16V 120 PS Multijet183
198
TECHNISCHE DATEN
