FIAT 500L LIVING 2019 Drift- och underhållshandbok (in Swedish)

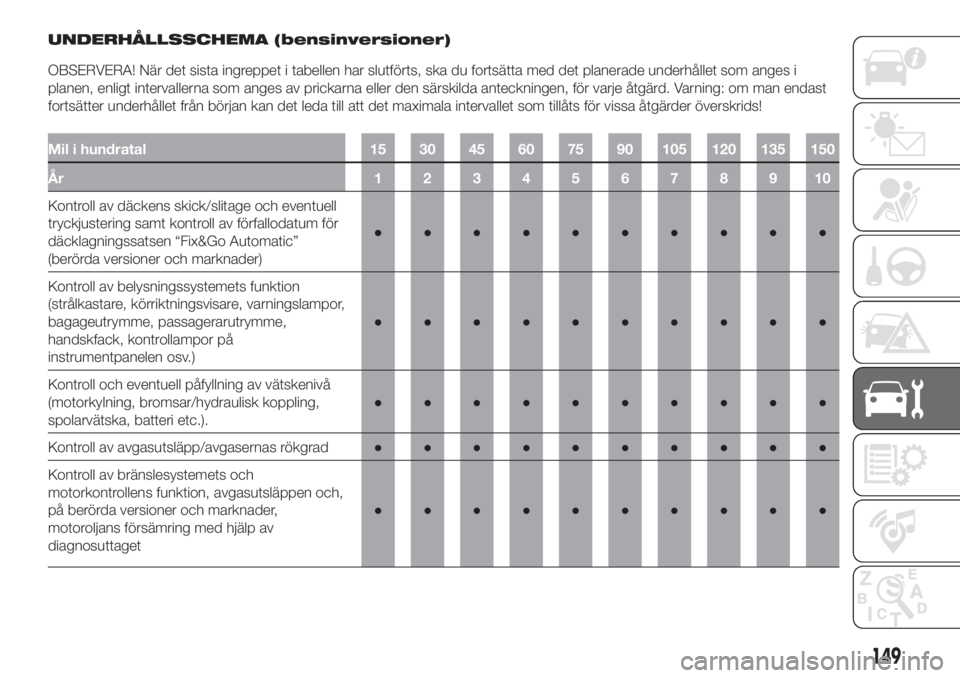

UNDERHÅLLSSCHEMA (bensinversioner)
OBSERVERA! När det sista ingreppet i tabellen har slutförts, ska du fortsätta med det planerade underhållet som anges i
planen, enligt intervallerna som anges av prickarna eller den särskilda anteckningen, för varje åtgärd. Varning: om man endast
fortsätter underhållet från början kan det leda till att det maximala intervallet som tillåts för vissa åtgärder överskrids!
Mil i hundratal 15 30 45 60 75 90 105 120 135 150
År 12345678910
Kontroll av däckens skick/slitage och eventuell
tryckjustering samt kontroll av förfallodatum för
däcklagningssatsen “Fix&Go Automatic”
(berörda versioner och marknader)●●●●●●●●●●
Kontroll av belysningssystemets funktion
(strålkastare, körriktningsvisare, varningslampor,
bagageutrymme, passagerarutrymme,
handskfack, kontrollampor på
instrumentpanelen osv.)●●●●●●●●●●
Kontroll och eventuell påfyllning av vätskenivå
(motorkylning, bromsar/hydraulisk koppling,
spolarvätska, batteri etc.).●●●●●●●●●●
Kontroll av avgasutsläpp/avgasernas rökgrad●●●●●●●●●●
Kontroll av bränslesystemets och
motorkontrollens funktion, avgasutsläppen och,
på berörda versioner och marknader,
motoroljans försämring med hjälp av
diagnosuttaget●●●●●●●●●●
149

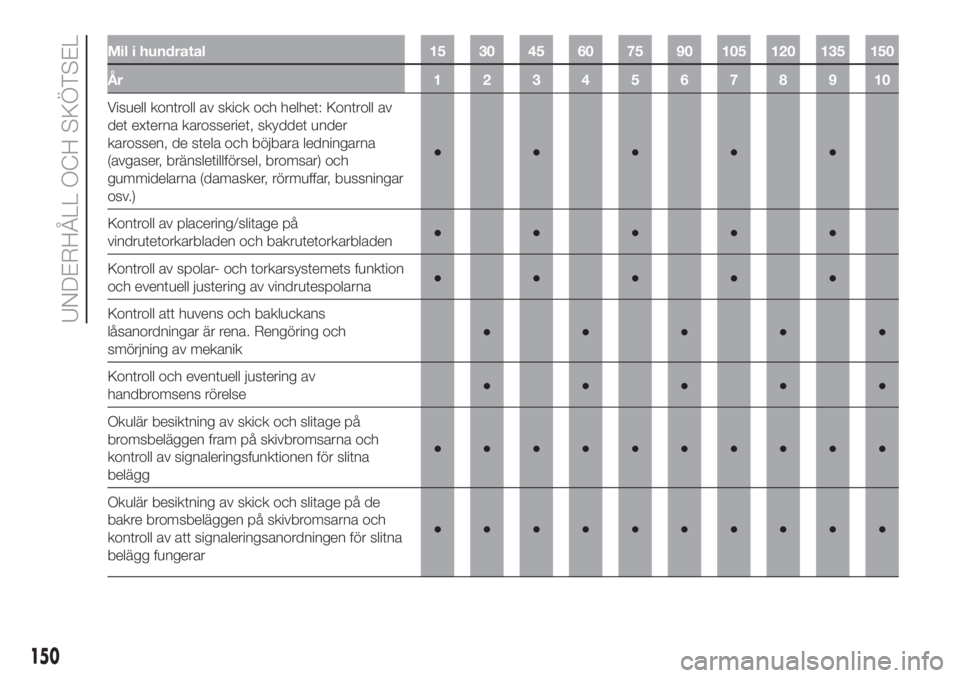

Mil i hundratal 15 30 45 60 75 90 105 120 135 150
År 12345678910
Visuell kontroll av skick och helhet: Kontroll av
det externa karosseriet, skyddet under
karossen, de stela och böjbara ledningarna
(avgaser, bränsletillförsel, bromsar) och
gummidelarna (damasker, rörmuffar, bussningar
osv.)●●●●●
Kontroll av placering/slitage på
vindrutetorkarbladen och bakrutetorkarbladen●●●●●
Kontroll av spolar- och torkarsystemets funktion
och eventuell justering av vindrutespolarna●●●●●
Kontroll att huvens och bakluckans
låsanordningar är rena. Rengöring och
smörjning av mekanik●●●●●
Kontroll och eventuell justering av
handbromsens rörelse●●●●●
Okulär besiktning av skick och slitage på
bromsbeläggen fram på skivbromsarna och
kontroll av signaleringsfunktionen för slitna
belägg●●●●●●●●●●
Okulär besiktning av skick och slitage på de
bakre bromsbeläggen på skivbromsarna och
kontroll av att signaleringsanordningen för slitna
belägg fungerar●●●●●●●●●●
150
UNDERHÅLL OCH SKÖTSEL

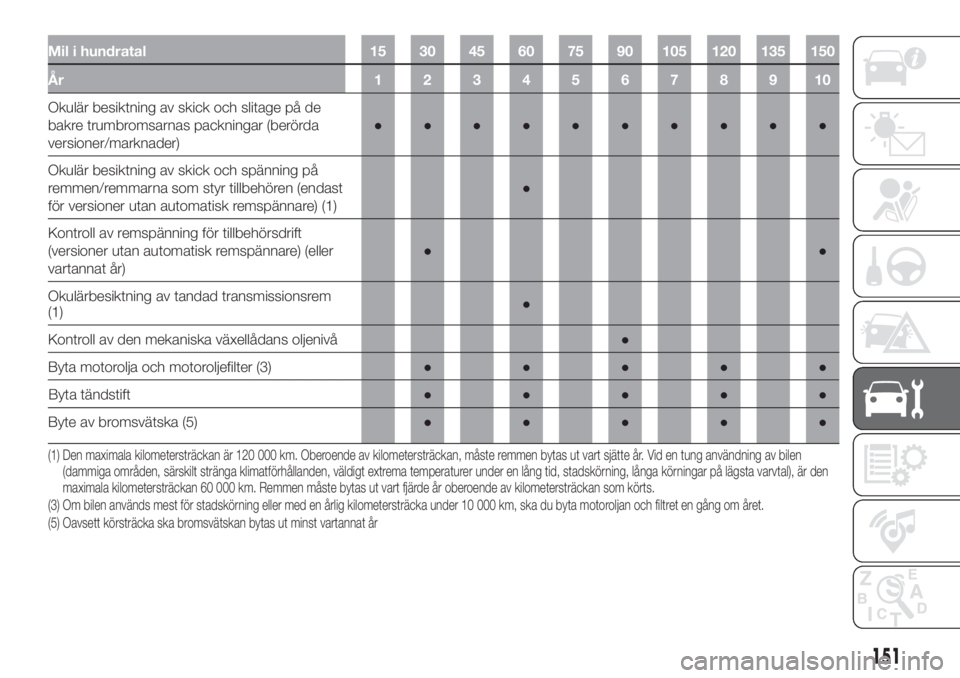

Mil i hundratal 15 30 45 60 75 90 105 120 135 150
År 12345678910
Okulär besiktning av skick och slitage på de
bakre trumbromsarnas packningar (berörda
versioner/marknader)●●●●●●●●●●
Okulär besiktning av skick och spänning på
remmen/remmarna som styr tillbehören (endast
för versioner utan automatisk remspännare) (1)●
Kontroll av remspänning för tillbehörsdrift
(versioner utan automatisk remspännare) (eller
vartannat år)●●
Okulärbesiktning av tandad transmissionsrem
(1)●
Kontroll av den mekaniska växellådans oljenivå●
●●●●●
Byte av bromsvätska (5)●●●●●
(1) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, särskilt stränga klimatförhållanden, väldigt extrema temperaturer under en lång tid, stadskörning, långa körningar på lägsta varvtal), är den
maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart fjärde år oberoende av kilometersträckan som körts.
(3) Om bilen används mest för stadskörning eller med en årlig kilometersträcka under 10 000 km, ska du byta motoroljan och filtret en gång om året.
(5) Oavsett körsträcka ska bromsvätskan bytas ut minst vartannat år
151
Byta motorolja och motoroljefilter (3)●●●●●
Byta tändstift

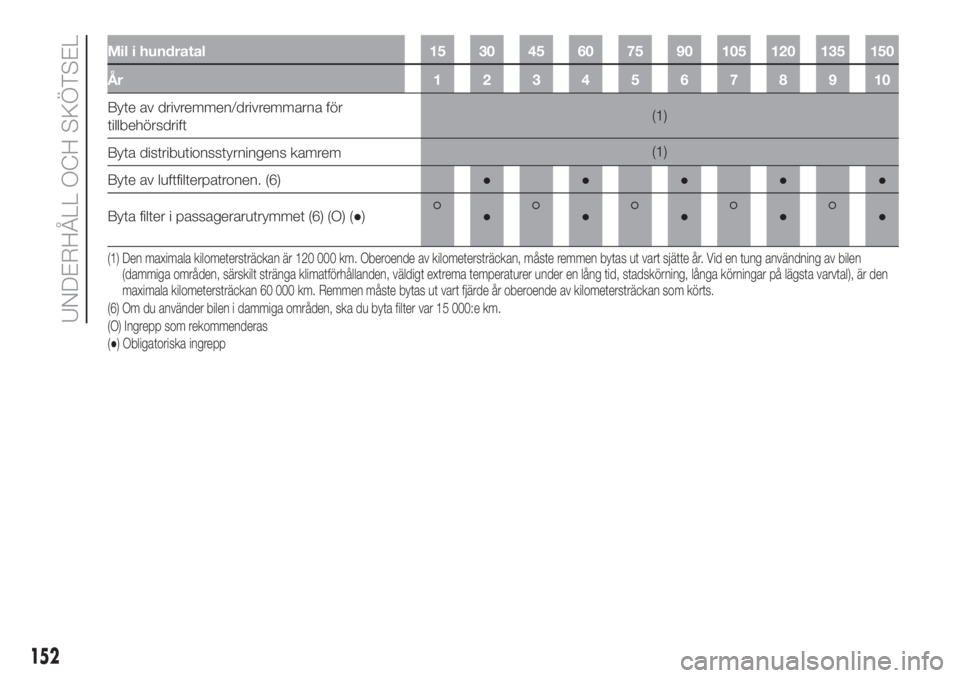

Mil i hundratal 15 30 45 60 75 90 105 120 135 150
År 12345678910
Byte av drivremmen/drivremmarna för
tillbehörsdrift(1)
Byta distributionsstyrningens kamrem(1)
Byte av luftfilterpatronen. (6)●●●●●
Byta filter i passagerarutrymmet (6) (O) (●)
●●●●●
(1) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, särskilt stränga klimatförhållanden, väldigt extrema temperaturer under en lång tid, stadskörning, långa körningar på lägsta varvtal), är den
maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart fjärde år oberoende av kilometersträckan som körts.
(6) Om du använder bilen i dammiga områden, ska du byta filter var 15 000:e km.
(O) Ingrepp som rekommenderas
(●) Obligatoriska ingrepp
152
UNDERHÅLL OCH SKÖTSEL

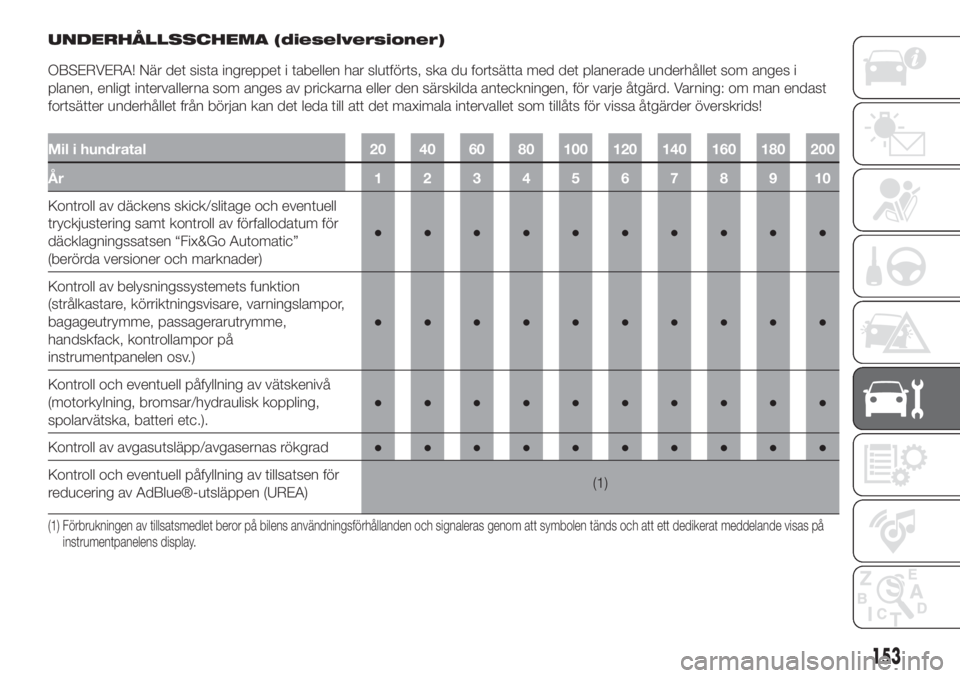

UNDERHÅLLSSCHEMA (dieselversioner)
OBSERVERA! När det sista ingreppet i tabellen har slutförts, ska du fortsätta med det planerade underhållet som anges i
planen, enligt intervallerna som anges av prickarna eller den särskilda anteckningen, för varje åtgärd. Varning: om man endast
fortsätter underhållet från början kan det leda till att det maximala intervallet som tillåts för vissa åtgärder överskrids!
Mil i hundratal 20 40 60 80 100 120 140 160 180 200
År 12345678910
Kontroll av däckens skick/slitage och eventuell
tryckjustering samt kontroll av förfallodatum för
däcklagningssatsen “Fix&Go Automatic”
(berörda versioner och marknader)●●●●●●●●●●
Kontroll av belysningssystemets funktion
(strålkastare, körriktningsvisare, varningslampor,
bagageutrymme, passagerarutrymme,
handskfack, kontrollampor på
instrumentpanelen osv.)●●●●●●●●●●
Kontroll och eventuell påfyllning av vätskenivå
(motorkylning, bromsar/hydraulisk koppling,
spolarvätska, batteri etc.).●●●●●●●●●●
Kontroll av avgasutsläpp/avgasernas rökgrad●●●●●●●●●●
Kontroll och eventuell påfyllning av tillsatsen för
reducering av AdBlue®-utsläppen (UREA)(1)
(1) Förbrukningen av tillsatsmedlet beror på bilens användningsförhållanden och signaleras genom att symbolen tänds och att ett dedikerat meddelande visas på
instrumentpanelens display.
153

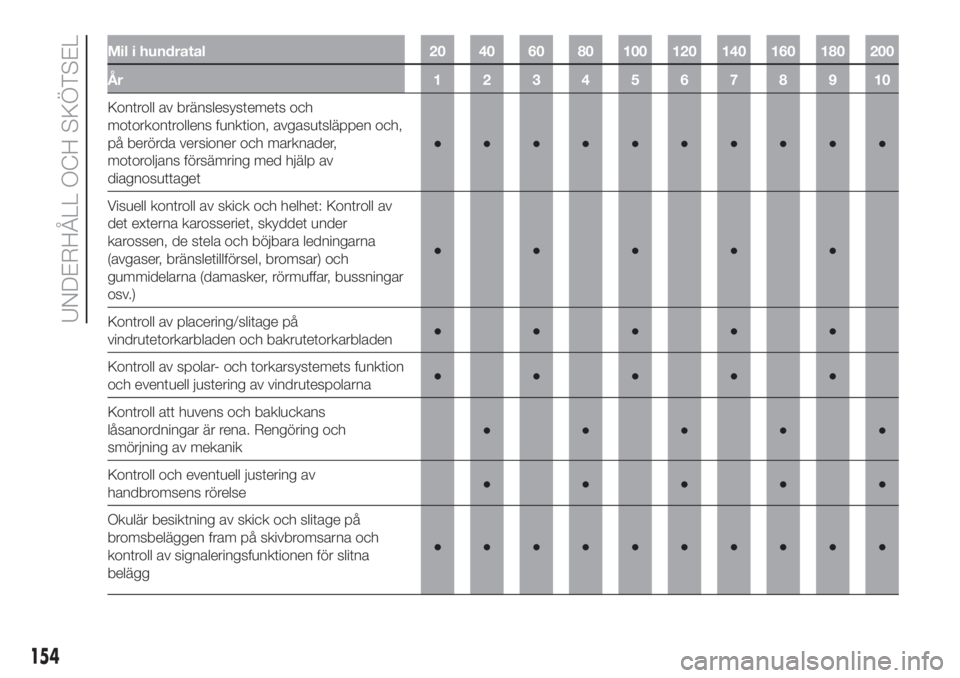

Mil i hundratal 20 40 60 80 100 120 140 160 180 200
År 12345678910
Kontroll av bränslesystemets och
motorkontrollens funktion, avgasutsläppen och,
på berörda versioner och marknader,
motoroljans försämring med hjälp av
diagnosuttaget●●●●●●●●●●
Visuell kontroll av skick och helhet: Kontroll av
det externa karosseriet, skyddet under
karossen, de stela och böjbara ledningarna
(avgaser, bränsletillförsel, bromsar) och
gummidelarna (damasker, rörmuffar, bussningar
osv.)●●●●●
Kontroll av placering/slitage på
vindrutetorkarbladen och bakrutetorkarbladen●●●●●
Kontroll av spolar- och torkarsystemets funktion
och eventuell justering av vindrutespolarna●●●●●
Kontroll att huvens och bakluckans
låsanordningar är rena. Rengöring och
smörjning av mekanik●●●●●
Kontroll och eventuell justering av
handbromsens rörelse●●●●●
Okulär besiktning av skick och slitage på
bromsbeläggen fram på skivbromsarna och
kontroll av signaleringsfunktionen för slitna
belägg●●●●●●●●●●
154
UNDERHÅLL OCH SKÖTSEL

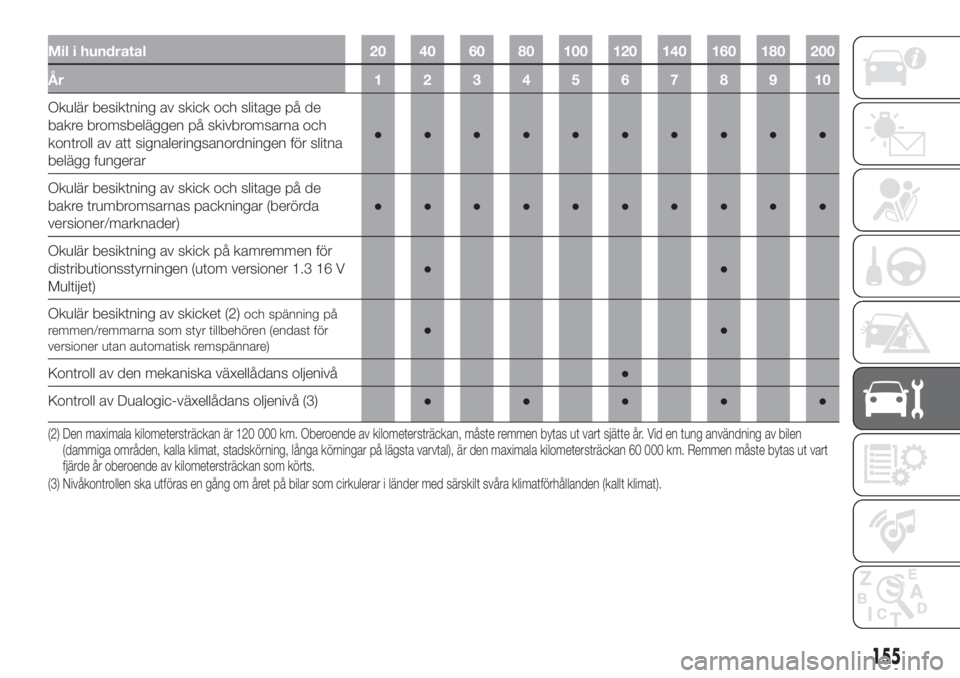

Mil i hundratal 20 40 60 80 100 120 140 160 180 200
År 12345678910
Okulär besiktning av skick och slitage på de
bakre bromsbeläggen på skivbromsarna och
kontroll av att signaleringsanordningen för slitna
belägg fungerar●●●●●●●●●●
Okulär besiktning av skick och slitage på de
bakre trumbromsarnas packningar (berörda
versioner/marknader)●●●●●●●●●●
Okulär besiktning av skick på kamremmen för
distributionsstyrningen (utom versioner 1.3 16 V
Multijet)●●
Okulär besiktning av skicket (2)
och spänning på
remmen/remmarna som styr tillbehören (endast för
versioner utan automatisk remspännare)●●
Kontroll av den mekaniska växellådans oljenivå●
Kontroll av Dualogic-växellådans oljenivå (3)●●●●●
(2) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, kalla klimat, stadskörning, långa körningar på lägsta varvtal), är den maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart
fjärde år oberoende av kilometersträckan som körts.
(3) Nivåkontrollen ska utföras en gång om året på bilar som cirkulerar i länder med särskilt svåra klimatförhållanden (kallt klimat).
155

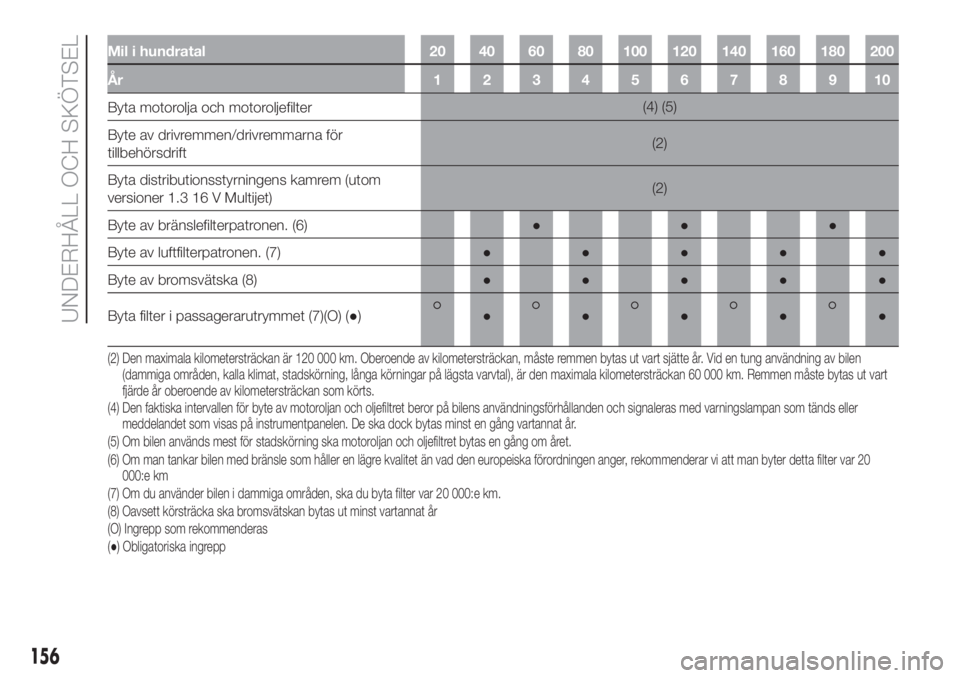

Mil i hundratal 20 40 60 80 100 120 140 160 180 200
År 12345678910
Byta motorolja och motoroljefilter(4) (5)
Byte av drivremmen/drivremmarna för
tillbehörsdrift(2)
Byta distributionsstyrningens kamrem (utom
versioner 1.3 16 V Multijet)(2)
Byte av bränslefilterpatronen. (6)●●●
Byte av luftfilterpatronen. (7)●●●●●
Byte av bromsvätska (8)●●●●●
Byta filter i passagerarutrymmet (7)(O) (●)
●●●●●
(4) Den faktiska intervallen för byte av motoroljan och oljefiltret beror på bilens användningsförhållanden och signaleras med varningslampan somtänds eller
meddelandet som visas på instrumentpanelen. De ska dock bytas minst en gång vartannat år.
(5) Om bilen används mest för stadskörning ska motoroljan och oljefiltret bytas en gång om året. (2) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, kalla klimat, stadskörning, långa körningar på lägsta varvtal), är den maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart
fjärde år oberoende av kilometersträckan som körts.
(6) Om man tankar bilen med bränsle som håller en lägre kvalitet än vad den europeiska förordningen anger, rekommenderar vi att man byter detta filter var 20
000:e km
(7) Om du använder bilen i dammiga områden, ska du byta filter var 20 000:e km.
(8) Oavsett körsträcka ska bromsvätskan bytas ut minst vartannat år
(O) Ingrepp som rekommenderas
(●) Obligatoriska ingrepp
156
UNDERHÅLL OCH SKÖTSEL

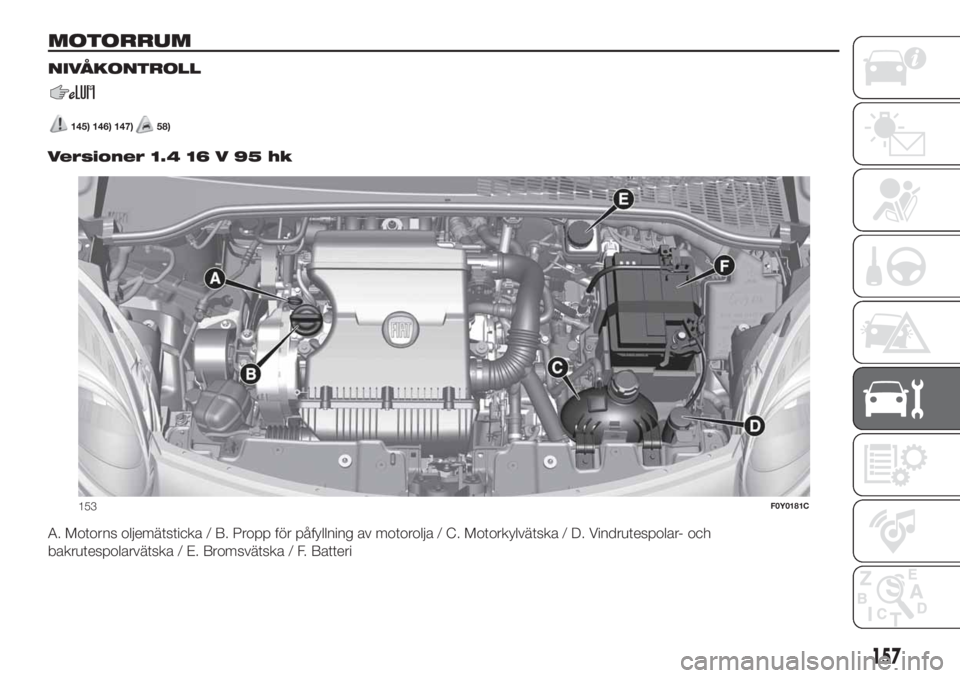

MOTORRUM
NIVÅKONTROLL
145) 146) 147)58)
.
Versioner 1.4 16 V 95 hk
A. Motorns oljemätsticka / B. Propp för påfyllning av motorolja / C. Motorkylvätska / D. Vindrutespolar- och
bakrutespolarvätska / E. Bromsvätska / F. Batteri
153F0Y0181C
157

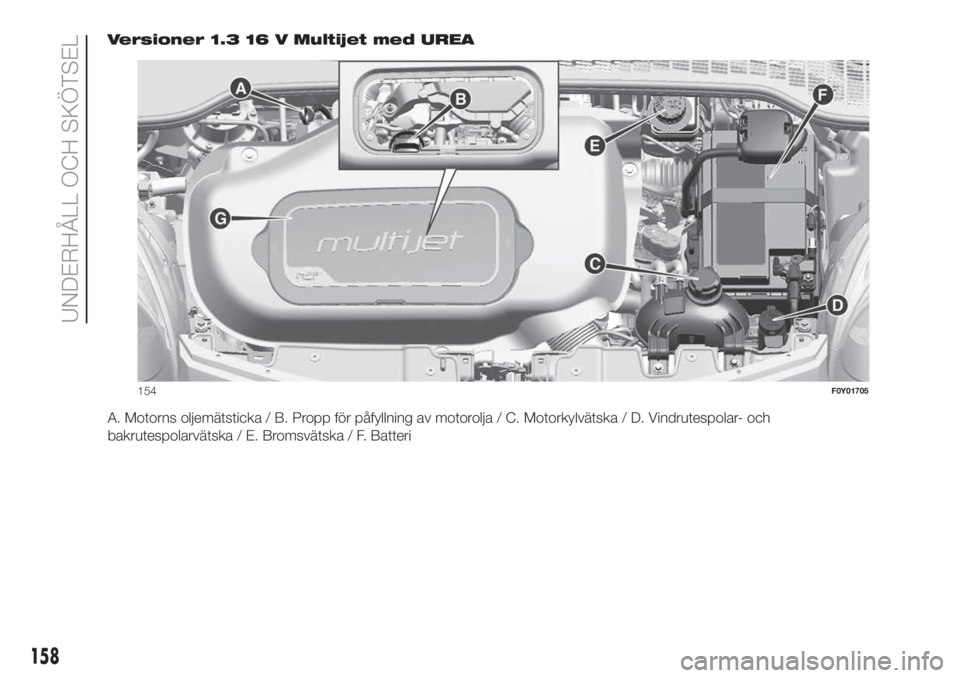

Versioner 1.3 16 V Multijet med UREA
A. Motorns oljemätsticka / B. Propp för påfyllning av motorolja / C. Motorkylvätska / D. Vindrutespolar- och
bakrutespolarvätska / E. Bromsvätska / F. Batteri
154F0Y01705
158
UNDERHÅLL OCH SKÖTSEL
