FIAT 500L LIVING 2019 Drift- og vedlikeholdshåndbok (in Norwegian)

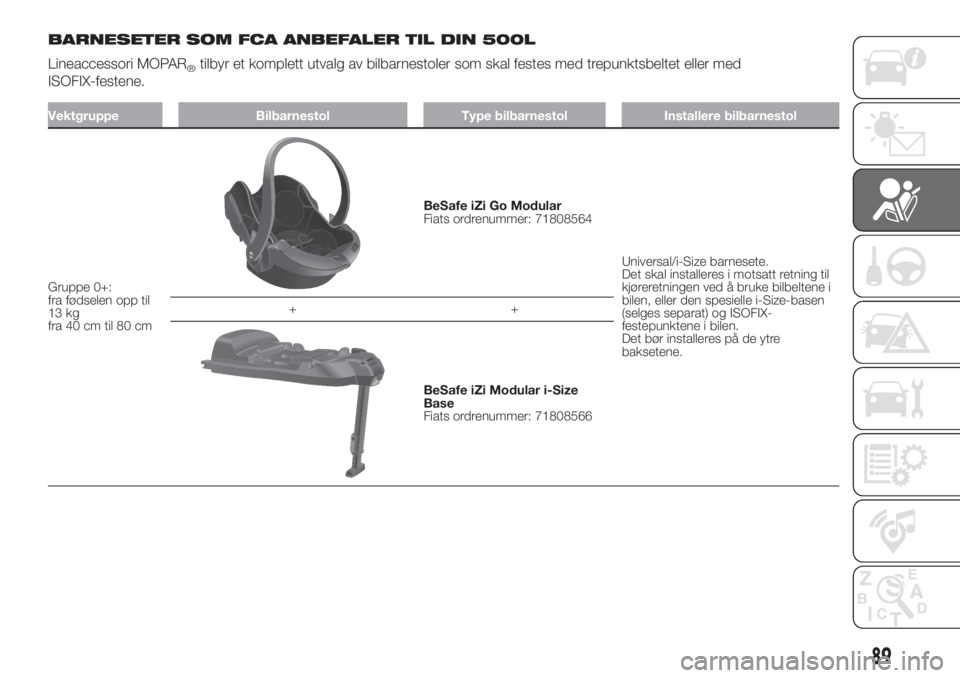

BARNESETER SOM FCA ANBEFALER TIL DIN 500L
Lineaccessori MOPAR
®tilbyr et komplett utvalg av bilbarnestoler som skal festes med trepunktsbeltet eller med
ISOFIX-festene.
Vektgruppe Bilbarnestol Type bilbarnestol Installere bilbarnestol
Gruppe 0+:
fra fødselen opp til
13 kg
fra 40 cm til 80 cm
BeSafe iZi Go Modular
Fiats ordrenummer: 71808564
Universal/i-Size barnesete.
Det skal installeres i motsatt retning til
kjøreretningen ved å bruke bilbeltene i
bilen, eller den spesielle i-Size-basen
(selges separat) og ISOFIX-
festepunktene i bilen.
Det bør installeres på de ytre
baksetene. ++
BeSafe iZi Modular i-Size
Base
Fiats ordrenummer: 71808566
89

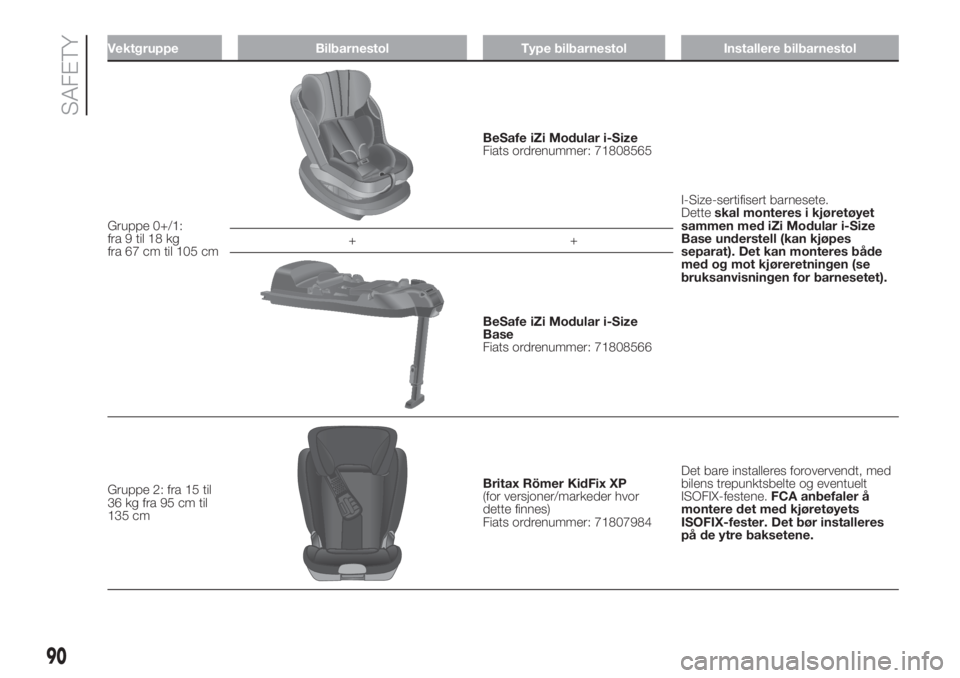

Vektgruppe Bilbarnestol Type bilbarnestol Installere bilbarnestol
Gruppe 0+/1:
fra 9 til 18 kg
fra 67 cm til 105 cm
BeSafe iZi Modular i-Size
Fiats ordrenummer: 71808565
I-Size-sertifisert barnesete.
Detteskal monteres i kjøretøyet
sammen med iZi Modular i-Size
Base understell (kan kjøpes
separat). Det kan monteres både
med og mot kjøreretningen (se
bruksanvisningen for barnesetet). ++
BeSafe iZi Modular i-Size
Base
Fiats ordrenummer: 71808566
Gruppe 2: fra 15 til
36 kg fra 95 cm til
135 cm
Britax Römer KidFix XP
(for versjoner/markeder hvor
dette finnes)
Fiats ordrenummer: 71807984Det bare installeres forovervendt, med
bilens trepunktsbelte og eventuelt
ISOFIX-festene.FCA anbefaler å
montere det med kjøretøyets
ISOFIX-fester. Det bør installeres
på de ytre baksetene.
90
SAFETY

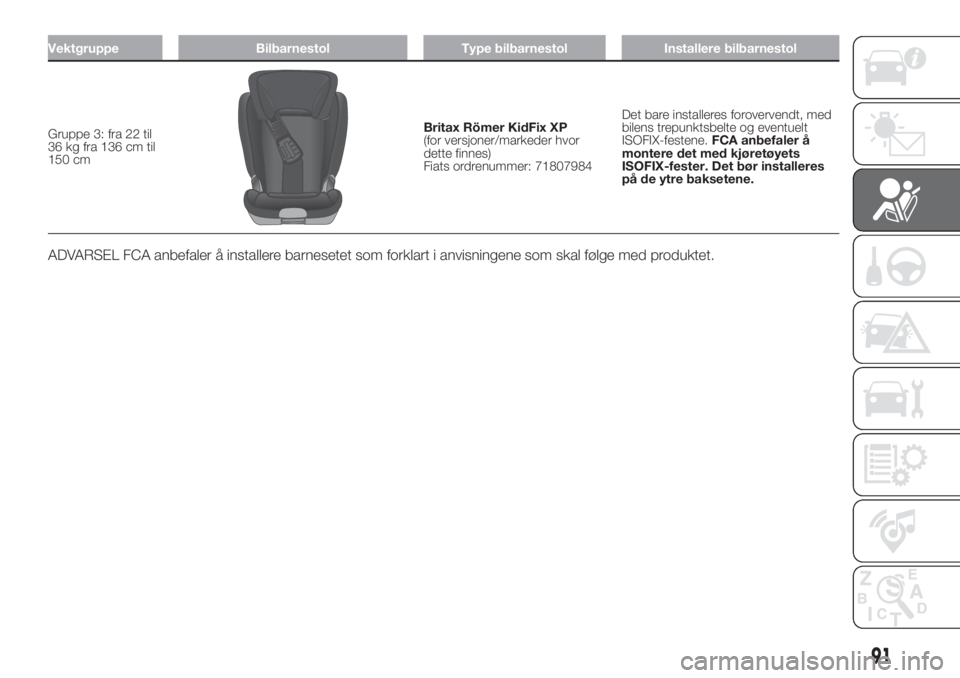

Vektgruppe Bilbarnestol Type bilbarnestol Installere bilbarnestol
Gruppe 3: fra 22 til
36 kg fra 136 cm til
150 cmBritax Römer KidFix XP
(for versjoner/markeder hvor
dette finnes)
Fiats ordrenummer: 71807984Det bare installeres forovervendt, med
bilens trepunktsbelte og eventuelt
ISOFIX-festene.FCA anbefaler å
montere det med kjøretøyets
ISOFIX-fester. Det bør installeres
på de ytre baksetene.
ADVARSEL FCA anbefaler å installere barnesetet som forklart i anvisningene som skal følge med produktet.
91

Hovedsakelige advarsler som skal
følges for å transportere barn trygt
Montere barnesetet i baksetet som
er det tryggeste stedet i tilfelle
sammenstøt.
Oppretthold så lenge som mulig
barnesetet vendt bakover, muligens
opp til barnet er 3-4 år.
Hvis du installerer en bakovervendt
barnestol i baksetet, anbefales det å
plassere den i en mer fremskutt
posisjon hvis mulig i samsvar med
forsetets posisjon.
Hvis den fremre passasjerens
kollisjonsputen er deaktivert, sjekk alltid
at LED-lampen
lyser kontinuerlig
på panelet på dashbordet, for å
bekrefte deaktiveringen.
Følg nøye bruksanvisningen som
inngår med bilbarnestolen. Oppbevar
den i bilen, sammen med dokumentene
og denne håndboken. Bruk ikke
bilbarnestoler du ikke har
bruksanvisninger til.
Alle sikringssystemer er kun ment for
én person. La aldri to barn sitte
samtidig med samme sikkerhetsbelte.
Kontrollere alltid at beltet ikke ligger
over barnets hals.
Kontrollere alltid at bilbeltet sitter
fast, ved å prøve å trekke i det.
Pass på at barnet ikke sitter i gal
stilling eller åpner beltene under kjøring.
Ikke la barnet sette den diagonale
delen av bilbeltet under armen eller bak
ryggen.
Kjør aldri med barnet på fanget, selv
om det er spedbarn. Ingen er i stand
til å holde det fast ved en kollisjon.
Hvis kjøretøyet har vært innblandet i
en ulykke, skal barnesetet skiftes ut
med et nytt. Man må også bytte ut
isofix-festet eller sikkerhetsbeltet,
avhengig av type barnesete.
Om nødvendig kan nakkestøtten
bak fjernes, slik at man kan montere et
barnesete. Nakkestøtten skal alltid
være på plass og fastmontert når setet
brukes av en voksen eller av et barn
som sitter i barnesetet uten ryggstøtte.
FORSIKTIG
68)ALVORLIG FARE Bakovervendte
bilbarnestoler må IKKE monteres
på forsetet hvis kollisjonsputen for
passasjeren foran er innkoblet. Dersom
kollisjonsputen aktiveres ved et
sammenstøt, kan den påføre at barnet får
dødelige skader, uavhengig av hvor alvorlig
sammenstøtet er. Vi anbefaler at du lar
barnet sitte i barnesetet på baksetet: der er
det best beskyttet ved sammenstøt.69)Forpliktelsen at deaktivere
kollisjonsputen hvis du installerer en
bilbarnestol vend mot kjøreretningen vises
med riktige symboler på etiketten som
befinner seg på solskjermen. Følg alltid
indikasjonene som står på solskjermen på
passasjersiden (se avsnittet "Ekstra
beskyttelsessystem (SRS) -
Kollisjonsputer").
70)Dersom det er nødvendig å la barnet
sitte i et bakovervendt barnesete på
passasjersetet, må kollisjonsputene foran
og på siden av passasjersetet (Side bag)
kobles ut via displayets hovedmeny (se
beskrivelsen i avsnittet "Display" i kapittelet
"Bli kjent med instrumentpanelet").
Deaktiveringen bekreftes av LED-lampen
på listen som er plassert på
instrumentpanelet. Passasjersetet må
dessuten skyves helt tilbake, slik at
bilbarnestolen eventuelt ikke kommer i
berøring med dashbordet.
71)Ikke flytt setet foran eller bak i nærvær
av et barn som sitter der eller er plassert
i bilbarnestolen.
72)En gal montering av bilsetet kan
deaktivere sikkerhetssystemet. Skulle det
skje en ulykke, vil bilbarnestolen løsne
og barnet kunne få alvorlige eller dødelige
skader. For installasjon av et system for
beskyttelse for spedbarn eller barn skal du
nøye følge instruksjonene fra produsenten.
73)Når systemet av barnevernet ikke
brukes, fest den med bilbelte eller bruk
ISOFIX festeanordninger eller fjern den fra
bilen. La ikke barn sitte uten bilbelte inne
i bilen. Dette hindrer skader på
passasjerene, i tilfelle av en bråstopp eller
ulykke.
92
SAFETY

74)Når du har installert en bilbarnestol,
skal du ikke flytte setet: fjern alltid setet før
du utfør noen form for regulering.
75)Pass alltid på at den diagonale delen av
bilbeltet ikke løper under armene på barnet
eller bak barnets rygg. Ved en kollisjon, vil
bilbeltet ikke være i stand til å holde kvar
barnet, med risiko for å forårsake alvorlige
eller livstruende skader. Barnet må derfor
alltid ha på seg sitt sikkerhetsbelte korrekt.
76)Ikke bruk samme lavere forankring
for å installere mer enn ett system for
beskyttelse for barn.
77)Hvis bilbarnestolen ISOFIX Universal
ikke er fastsatt med alle tre festene, vil setet
ikke være i stand til å beskytte barnet ditt
riktig. Skulle det skje en ulykke, vil barnet
kunne få alvorlige eller dødelige skader.
78)Barnesetet må bare monteres mens
bilen står stille. Bilbarnesetet er riktig
forankret til de forberedte brakettene når
klikkende lyd blir hørt for å sikre låsingen.
Følg alltid instruksjonene for montering,
demontering og posisjonering av
bilbarnestolen som produsenten er skyldig
at forsyne deg med.EKSTRA
BESKYTTELSES-
SYSTEM (SRS) -
KOLLISJONSPUTE
Bilen er utstyrt med:
kollisjonspute foran for føreren;
kollisjonspute foran for passasjer;
kollisjonspute knær for fører (for
versjoner/markeder hvor dette finnes)
sidekollisjonsputer foran for å
beskytte bekken, bryst og skulder
(sidekollisjonsputer) for fører og
forsetepassasjer (for versjoner/
markeder der dette finnes);
sidekollisjonsputer for
hodebeskyttelse av passasjerene i
forsetene og baksetene på siden
(Window bag).
FRONT-
KOLLISJONSPUTER
Kollisjonsputene foran (fører og
passasjer) og kollisjonsputen for
førerens knær (for versjoner/markeder
hvor dette finnes), beskytter
passasjerene som sitter foran ved
middels/meget alvorlige frontkollisjoner,
ved hjelp av frontkollisjonsputene som
blåses opp og legger seg mellom
passasjeren og rattet eller dashbordet.Hvis kollisjonsputene ikke har blitt utløst
under andre typer sammenstøt (fra
siden, bakfra, ved velting, osv.), betyr
ikke dette at systemet ikke fungerer.
Frontkollisjonsputene (fører, passasjer)
erstatter ikke sikkerhetsbeltene, men er
en tilleggssikkerhet: sikkerhetsbeltet
skal derfor alltid brukes, slik lovene
i Europa og de fleste utenomeuropeiske
land påbyr det.
I kollisjonsøyeblikket vil et menneske
uten sikkerhetsbelte bli kastet fremover
og kunne treffe kollisjonsputen som
er i ferd med å åpne seg. I dette tilfellet
gir kollisjonsputen redusert beskyttelse.
Det er mulig at frontkollisjonsputene
ikke utløses i følgende tilfeller:
frontkollisjon med meget
deformerbare gjenstander som ikke
påvirker bilens frontdeler (f.eks.
støtfangeren mot autovernet).
når bilen kiler seg inn under andre
kjøretøy eller beskyttende barrierer
(f.eks. under lastebiler eller autovern).
Kollisjonsputene utløses i disse tilfellene
ikke fordi de sannsynligvis ikke vil
kunne gi noen mer effektiv beskyttelse i
tillegg, enn den sikkerhetsbeltene gir.
Derfor har det ingen hensikt at de skal
utløses. Hvis kollisjonsputene ikke
utløses i disse tilfellene er det derfor
ikke tegn på at systemet ikke fungerer
korrekt.
93

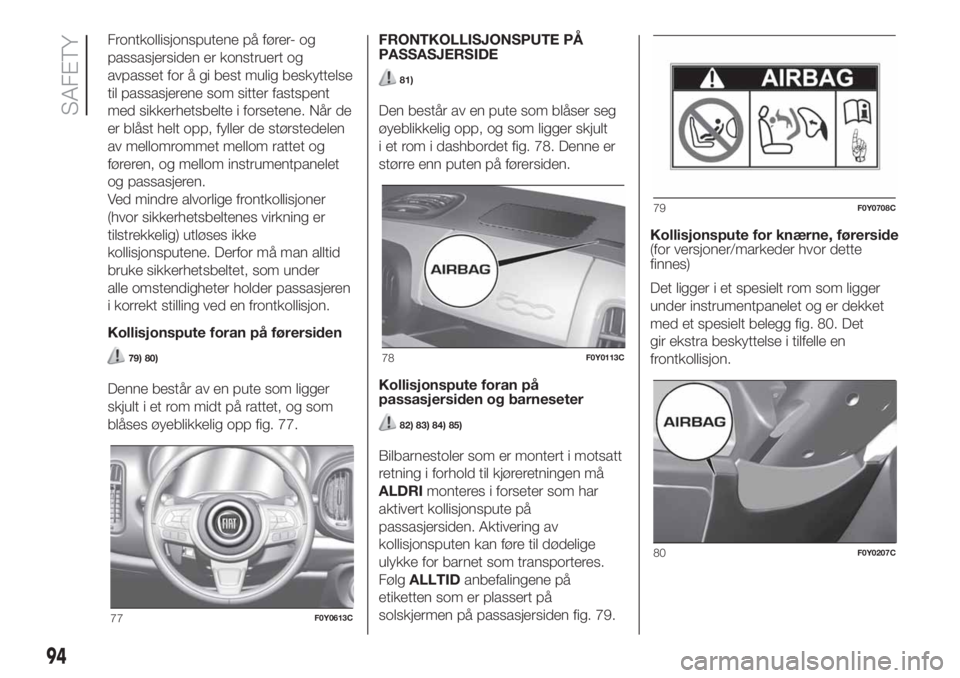

Frontkollisjonsputene på fører- og
passasjersiden er konstruert og
avpasset for å gi best mulig beskyttelse
til passasjerene som sitter fastspent
med sikkerhetsbelte i forsetene. Når de
er blåst helt opp, fyller de størstedelen
av mellomrommet mellom rattet og
føreren, og mellom instrumentpanelet
og passasjeren.
Ved mindre alvorlige frontkollisjoner
(hvor sikkerhetsbeltenes virkning er
tilstrekkelig) utløses ikke
kollisjonsputene. Derfor må man alltid
bruke sikkerhetsbeltet, som under
alle omstendigheter holder passasjeren
i korrekt stilling ved en frontkollisjon.
Kollisjonspute foran på førersiden
79) 80)
Denne består av en pute som ligger
skjult i et rom midt på rattet, og som
blåses øyeblikkelig opp fig. 77.FRONTKOLLISJONSPUTE PÅ
PASSASJERSIDE
81)
Den består av en pute som blåser seg
øyeblikkelig opp, og som ligger skjult
i et rom i dashbordet fig. 78. Denne er
større enn puten på førersiden.
Kollisjonspute foran på
passasjersiden og barneseter
82) 83) 84) 85)
Bilbarnestoler som er montert i motsatt
retning i forhold til kjøreretningen må
ALDRImonteres i forseter som har
aktivert kollisjonspute på
passasjersiden. Aktivering av
kollisjonsputen kan føre til dødelige
ulykke for barnet som transporteres.
FølgALLTIDanbefalingene på
etiketten som er plassert på
solskjermen på passasjersiden fig. 79.Kollisjonspute for knærne, førerside
(for versjoner/markeder hvor dette
finnes)
Det ligger i et spesielt rom som ligger
under instrumentpanelet og er dekket
med et spesielt belegg fig. 80. Det
gir ekstra beskyttelse i tilfelle en
frontkollisjon.
77F0Y0613C
78F0Y0113C
79F0Y0708C
80F0Y0207C
94
SAFETY

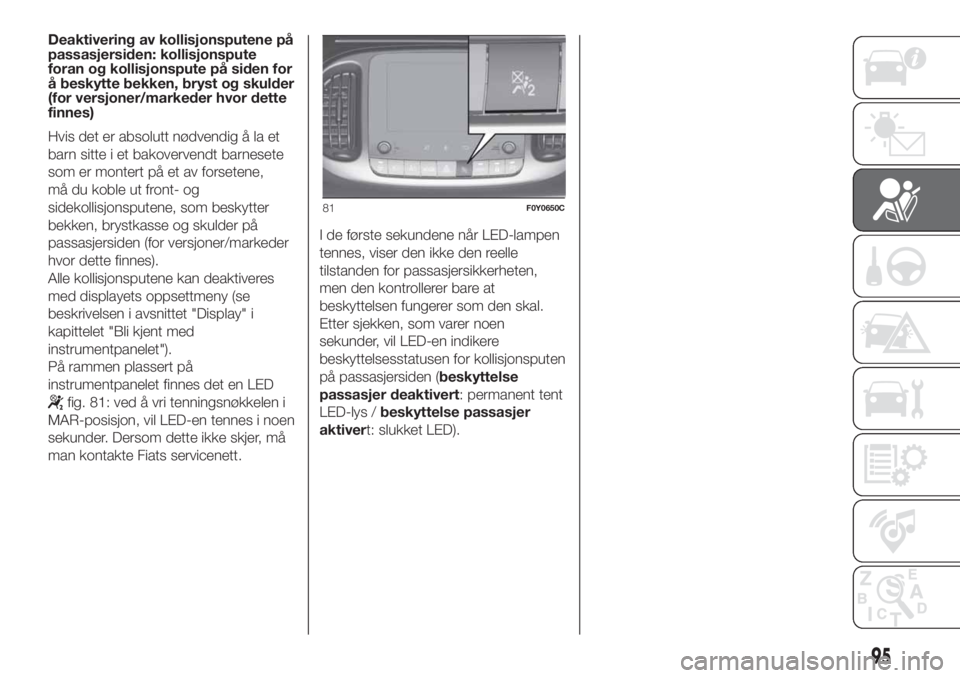

Deaktivering av kollisjonsputene på
passasjersiden: kollisjonspute
foran og kollisjonspute på siden for
å beskytte bekken, bryst og skulder
(for versjoner/markeder hvor dette
finnes)
Hvis det er absolutt nødvendig å la et
barn sitte i et bakovervendt barnesete
som er montert på et av forsetene,
må du koble ut front- og
sidekollisjonsputene, som beskytter
bekken, brystkasse og skulder på
passasjersiden (for versjoner/markeder
hvor dette finnes).
Alle kollisjonsputene kan deaktiveres
med displayets oppsettmeny (se
beskrivelsen i avsnittet "Display" i
kapittelet "Bli kjent med
instrumentpanelet").
På rammen plassert på
instrumentpanelet finnes det en LED
fig. 81: ved å vri tenningsnøkkelen i
MAR-posisjon, vil LED-en tennes i noen
sekunder. Dersom dette ikke skjer, må
man kontakte Fiats servicenett.I de første sekundene når LED-lampen
tennes, viser den ikke den reelle
tilstanden for passasjersikkerheten,
men den kontrollerer bare at
beskyttelsen fungerer som den skal.
Etter sjekken, som varer noen
sekunder, vil LED-en indikere
beskyttelsesstatusen for kollisjonsputen
på passasjersiden (beskyttelse
passasjer deaktivert: permanent tent
LED-lys /beskyttelse passasjer
aktivert: slukket LED).
81F0Y0650C
95

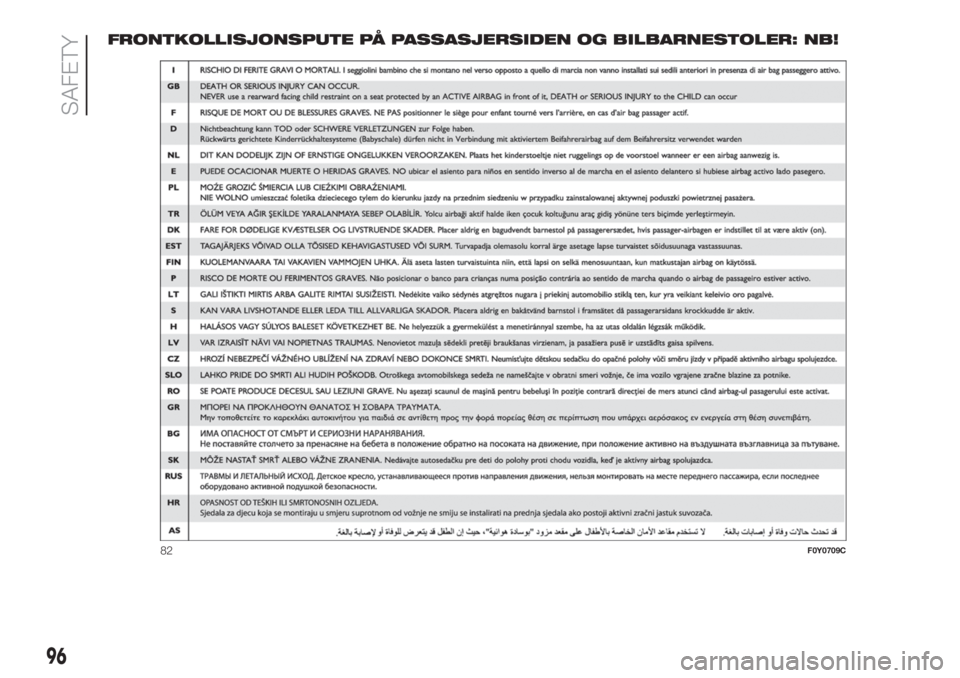

FRONTKOLLISJONSPUTE PÅ PASSASJERSIDEN OG BILBARNESTOLER: NB!
82F0Y0709C
96
SAFETY

SIDEKOLLISJONSPUTER
For å øke sikkerheten for passasjerene
ved sidekollisjoner, er kjøretøyet utstyrt
med sidekollisjonsputer foran (Side bag)
(for versjoner/markeder hvor dette
finnes) og gardinkollisjonspute (window
bag).
Sidekollisjonspute
(for versjoner/markeder hvor dette
finnes)
De består av to puter som er lokalisert i
forseteryggene fig. 83 som beskytter
området for passasjerenes bekken,
bryst og skuldre i tilfelle en sidekollisjon
av middels til høy alvorlighetsgrad.
Gardinkollisjonspute
De består av en "gardin"-pute som er
posisjonert bak sidepanelene i taket og
er dekket av spesielle lister fig. 84.De har oppgaven å beskytte hodene på
passasjerer foran og bak i en
sidekollisjon, takket være sin store
utviklingsflate.
I tilfelle av en sidekollisjon med lav
alvorlighetsgrad, er aktiveringen av
sidekollisjonsputene ikke nødvendig.
Systemet beskytter best ved
sidekollisjoner hvis man sitter korrekt på
setet, slik at hodekollisjonsputen får
brettet seg ut på riktig måte.
Advarsler
86) 87) 88) 89) 90) 91) 92) 93) 94)
Ikke vask seter med vann eller damp
under trykk (for hånd eller i automatiske
vaskestasjoner for bilseter).Front- og/eller sidekollisjonsputene kan
bli utløst når kjøretøyets understell
støter kraftig mot (f.eks. kantstein,
fortauskanter eller forhøyninger i
bakken, eller hvis kjøretøyet faller ned i
store hull eller ved huller i veidekket,
osv.).
Når kollisjonsputene utløses, frigjøres
en liten mengde kruttstøv: denne er
ikke farlig og er ikke tegn på brannfare.
Støv kan imidlertid irritere huden og
øynene: i dette tilfellet, vask med mild
såpe og vann.
Alle inngrep som kontroll, reparasjon og
utskiftinger av kollisjonsputene må
utføres av Fiats servicenett.
I tilfelle av skroting av bilen, skal du
henvende deg til Fiats servicenett for å
få kollisjonsputesystemet deaktivert.
Beltestrammerne og kollisjonsputene
utløses på forskjellig grunnlag, avhengig
av typen sammenstøt. At én av dem
ikke blir utløst, betyr derfor ikke at
systemet ikke fungerer.83F0Y0090C
84F0Y0206C
97

FORSIKTIG
79)Fest ikke merkelapper eller andre
gjenstander på rattet, dashbordet hvor
kollisjonsputen til passasjeren ligger, i
sidebekledningen ved taket eller på setene.
Legg ikke fra deg noen gjenstander på
dashbordet på passasjersiden (f.eks
mobiltelefoner). De vil kunne hindre at
kollisjonsputen på passasjersiden åpner
seg korrekt, i tillegg til at de vil kunne
forårsake alvorlige skader på passasjerene
i bilen.
80)Ha alltid hendene på rattets kant slik at
kollisjonsputen kan blåses opp uten
hindringer i hendelse av kollisjon. Ikke kjør
med kroppen bøyd forover, uten hold
seteryggen i oppreist stilling og lene ryggen
godt.
81)ALVORLIG FARE: Hvis kollisjonsputen
på passasjersiden er aktivert, skal du
IKKE montere bilbarnestoler som er vendt
mot kjøreretningen på forsetet hvis
kollisjonsputen for passasjeren foran er
innkoblet. Dersom kollisjonsputen aktiveres
ved et kollisjon, kan den påføre at barnet
får dødelige skader, uavhengig av hvor
alvorlig sammenstøtet er. Derfor må
sidekollisjonsputen for passasjerer alltid
kobles ut hvis man monterer et
bakovervendt barnesete på passasjersetet
foran. Passasjersetet foran må dessuten
skyves helt tilbake, slik at barnesetet
eventuelt ikke kommer i berøring med
dashbordet. Koble inn kollisjonsputen på
passasjersiden men én gang når du fjerner
barnesetet fra forsetet.82)For å deaktivere kollisjonsputene fra
menyen på instrumentpanelets display, se
beskrivelsen i avsnittet "Oppsettmeny" i
kapittelet "Lær kjenne dit instrumentpanel".
83)Ikke koble stive gjenstander til
kleskroker og støttehåndtak.
84)Ikke hvil hodet, armene eller albuene på
døren, vinduene eller i området hvor
window-bag ligger. Det kan medføre risiko
for skader hvis kollisjonsputen plutselig
skulle utløses.
85)Stikk aldri hodet, armene eller albuene
ut av vinduet.
86)Hvis kontrollampen
ikke tennes når
man vrir tenningsnøkkelen til MAR, eller
fortsetter å lyse når man kjører, er det mulig
at det har oppstått et problem med
sikringssystemet. I slike tilfeller kan det skje
at kollisjonsputene eller beltestrammerne
ikke utløses ved kollisjon eller, i sjeldnere
tilfeller, kan det skje at de feilutløses. Før du
fortsetter, ta kontakt med Fiats servicenett
for å få systemet kontrollert umiddelbart.
87)Ved enkelte versjoner, i tilfelle havari
ved varsellampen
tennes varsellampenog de pyrotekniske ladningene i
kollisjonsputen for passasjeren blir
deaktivert.
88)I nærvær av sidekollisjonsputer, skal du
ikke dekke ryggen av forsetene med
klednader eller deksler.
89)Ikke reis med objekter i fanget, foran
brystet, og ha aldri en pipe eller blyant
mellom leppene. Ved sammenstøt med
airbagen kan det føre til alvorlige skader.
90)Hvis bilen er stjålet eller er blitt utsatt
for forsøk på tyveri, hvis den har blitt
vandalisert eller utsatt for flom, skal du la
Fiats servicenett sjekke systemet.91)Med startnøkkelen aktivert på MAR,
kan kollisjonsputene utløses også hvis bilen
er stillestående, selv om motoren er
stoppet, hvis den blir påkjørt av et annet
kjøretøy. Så selv når bilen står stille, må
bilbarnestoler som er montert i motsatt
retning i løpsretningen ikke monteres
på passasjersetet i nærvær av aktivert
kollisjonspute på passasjersiden. Dersom
kollisjonsputen aktiveres ved et
sammenstøt, kan den påføre at barnet får
dødelige skader. Derfor må
sidekollisjonsputen for passasjerer alltid
kobles ut hvis man monterer et
bakovervendt barnesete på passasjersetet
foran. Passasjersetet foran må dessuten
skyves helt tilbake, slik at barnesetet
eventuelt ikke kommer i berøring med
dashbordet. Koble inn kollisjonsputen på
passasjersiden men én gang når du fjerner
barnesetet fra forsetet. Vi minner også
om at hvis nøkkelen står på STOP, vil ingen
av sikkerhetsanordningene bli utløst
(kollisjonsputer eller beltestrammer) hvis det
oppstår en kollisjon. Når anordningene
ikke utløses i slike tilfeller, betyr det derfor
ikke at det har oppstått en funksjonsfeil
i systemet.
98
SAFETY
