Page 31 of 346
Sl. 17

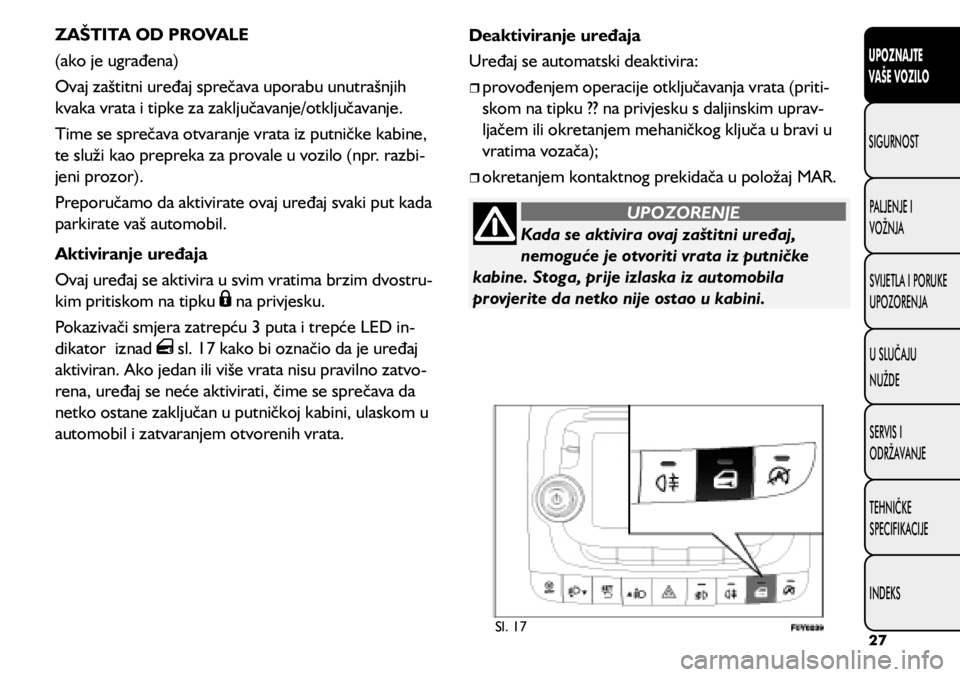

ZAŠTITA OD PROVALE
(ako je ugrađena)
Ovaj zaštitni uređaj sprečava uporabu unutrašnjih
kvaka vrata i tipke za zaključavanje/otključavanje.
Time se sprečava otvaranje vrata iz putničke kabine,
te služi kao prepreka za provale u vozilo (npr. razbi-
jeni prozor).
Preporučamo da aktivirate ovaj uređaj svaki put kada
parkirate vaš automobil.
Aktiviranje uređaja
Ovaj uređaj se aktivira u svim vratima brzim dvostru-
kim pritiskom na tipku
na privjesku.
Pokazivači smjera zatrepću 3 puta i trepće LED in -
dikator iznad
sl. 17 kako bi označio da je uređaj
aktiviran. Ako jedan ili više vrata nisu pravilno zatvo -
rena, uređaj se neće aktivirati, čime se sprečava da
netko ostane zaključan u putničkoj kabini, ulaskom u
automobil i zatvaranjem otvorenih vrata. Deaktiviranje uređaja
Uređaj se automatski deaktivira:
provođenjem operacije otključavanja vrata (priti -
skom na tipku ?? na privjesku s daljinskim uprav -
ljačem ili okretanjem mehaničkog ključa u bravi u
vratima vozača);
okretanjem kontaktnog prekidača u položaj MAR.
Kada se aktivira ovaj zaštitni uređaj,
nemoguće je otvoriti vrata iz putničke
kabine. Stoga, prije izlaska iz automobila
provjerite da netko nije ostao u kabini.
UPOZORENJE
27
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
TEHNIČKE
SPECIFIKACIJE SERVIS I
ODRŽAVANJE
INDEKS
Page 32 of 346

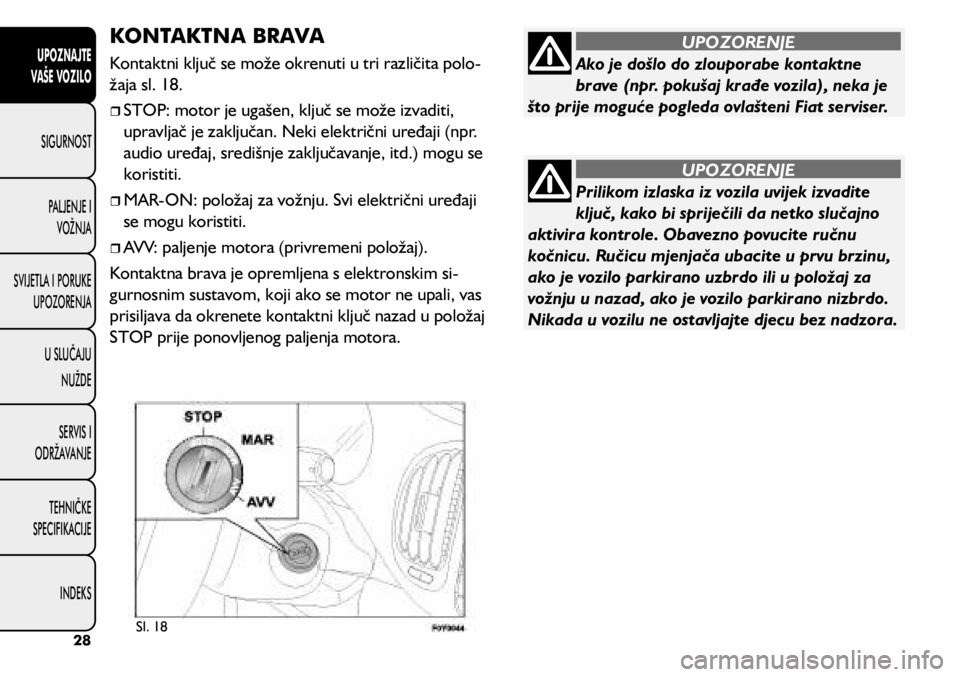

KONTAKTNA BRAVA
Kontaktni ključ se može okrenuti u tri različita polo-
žaja sl. 18.
STOP: motor je ugašen, ključ se može izvaditi,
upravljač je zaključan. Neki električni uređaji (npr.
audio uređaj, središnje zaključavanje, itd.) mogu se
koristiti.
MAR-ON: položaj za vožnju. Svi električni uređaji
se mogu koristiti.
AVV: paljenje motora (privremeni položaj).
Kontaktna brava je opremljena s elektronskim si -
gurnosnim sustavom, koji ako se motor ne upali, vas
prisiljava da okrenete kontaktni ključ nazad u položaj
STOP prije ponovljenog paljenja motora.
Ako je došlo do zlouporabe kontaktne
brave (npr. pokušaj krađe vozila), neka je
što prije moguće pogleda ovlašteni Fiat serviser.
Prilikom izlaska iz vozila uvijek izvadite
ključ, kako bi spriječili da netko slučajno
aktivira kontrole. Obavezno povucite ručnu
kočnicu. Ručicu mjenjača ubacite u prvu brzinu,
ako je vozilo parkirano uzbrdo ili u položaj za
vožnju u nazad, ako je vozilo parkirano nizbrdo.
Nikada u vozilu ne ostavljajte djecu bez nadzora.
UPOZORENJE
UPOZORENJE
Sl. 1828
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
TE +NIČKE
SPECIFIKACIJE SERVIS I
ODRŽAVANJE
INDEKS
Page 33 of 346
Sva podešavanja činite isključivo kada
vozilo miruje.
Kontakt ključ nikad ne vadite u vožnji.
Upravljač će se automatski zaključat
čim ga pokušate okrenuti. Ovo također vrijedi i
prilikom vuče vozila.
Apsolutno je zabranjeno izvođenje bilo
kakvih naknadnih modifikacija na sustavu
upravljača (npr. ugradnja protuprovalnog
uređaja) jer bi se time moglo negativno utjecati
na performanse i sigurnost, uz gubitak prava na
jamstvo, također je moguće da pri tome vozilo
više ne udovoljava homologacijskim zahtjevima.
UPOZORENJE
UPOZORENJE
UPOZORENJE
ZAKLJUČAVANJE UPRAVLJAČA
Zaključavanje: Kada je u položaju STOP, izvadite
kontakt ključ i okrenite upravljač dok se ne zaključa.
Otključavanje: Kako ključ okrećete u položaj MAR-
ON lagano okrećite upravljač.Presvlake na sjedalima su tako dizajnirane
da izdrže normalnu uporabu i trošenje.
Međutim, potrebne su neke mjere opreza.
Izbjegavajte duže trljanje s dodacima odjeći, kao
što su metalne kopče, čičak trake i slično, koji
bi uz pritisak na maloj površini mogli uzrokovati
pucanje niti i oštećenje presvlaka.
29
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLU
Page 34 of 346

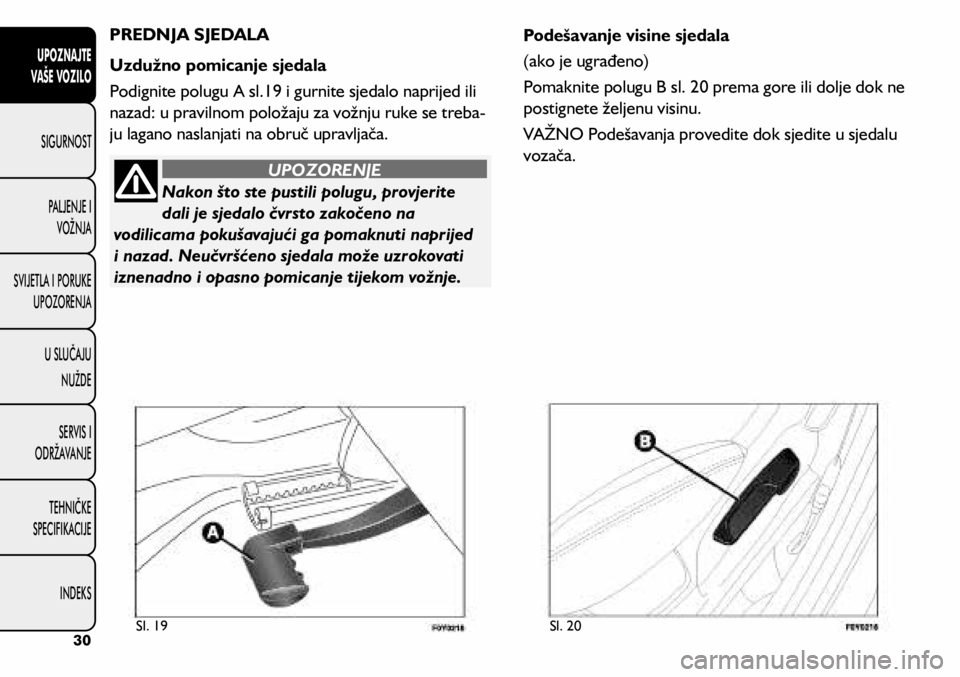

PREDNJA SJEDALA
Uzdužno pomicanje sjedala
Podignite polugu A sl.19 i gurnite sjedalo naprijed ili
nazad: u pravilnom položaju za vožnju ruke se treba -
ju lagano naslanjati na obruč upravljača.
Nakon što ste pustili polugu, provjerite
dali je sjedalo čvrsto zakočeno na
vodilicama pokušavajući ga pomaknuti naprijed
i nazad. Neučvršćeno sjedala može uzrokovati
iznenadno i opasno pomicanje tijekom vožnje.
UPOZORENJE Podešavanje visine sjedala
(ako je ugrađeno)
Pomaknite polugu B sl. 20 prema gore ili dolje dok ne
postignete željenu visinu.
VAŽNO Podešavanja provedite dok sjedite u sjedalu
vozača.
Sl. 19 Sl. 2030
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
TEHNIČKE
SPECIFIKACIJE SERVIS I
ODRŽAVANJE
INDEKS
Page 35 of 346
Sl. 21Sl. 22

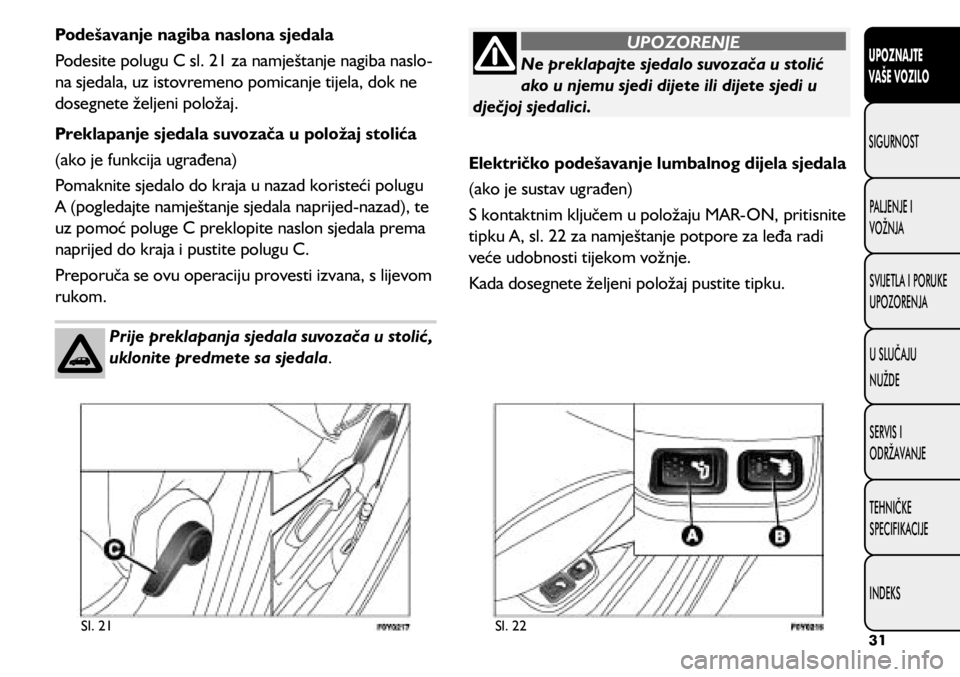

Podešavanje nagiba naslona sjedala
Podesite polugu C sl. 21 za namještanje nagiba naslo-
na sjedala, uz istovremeno pomicanje tijela, dok ne
dosegnete željeni položaj.
Preklapanje sjedala suvozača u položaj stolića
(ako je funkcija ugrađena)
Pomaknite sjedalo do kraja u nazad koristeći polugu
A (pogledajte namještanje sjedala naprijed-nazad), te
uz pomoć poluge C preklopite naslon sjedala prema
naprijed do kraja i pustite polugu C.
Preporuča se ovu operaciju provesti izvana, s lijevom
rukom.
Prije preklapanja sjedala suvozača u stolić,
uklonite predmete sa sjedala .
Ne preklapajte sjedalo suvozača u stolić
ako u njemu sjedi dijete ili dijete sjedi u
dječjoj sjedalici.
UPOZORENJE
Električko podešavanje lumbalnog dijela sjedala
(ako je sustav ugrađen)
S kontaktnim ključem u položaju MAR-ON, pritisnite
tipku A, sl. 22 za namještanje potpore za leđa radi
veće udobnosti tijekom vožnje.
Kada dosegnete željeni položaj pustite tipku.
31
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
TEHNIČKE
SPECIFIKACIJE SERVIS I
ODRŽAVANJE
INDEKS
Page 36 of 346

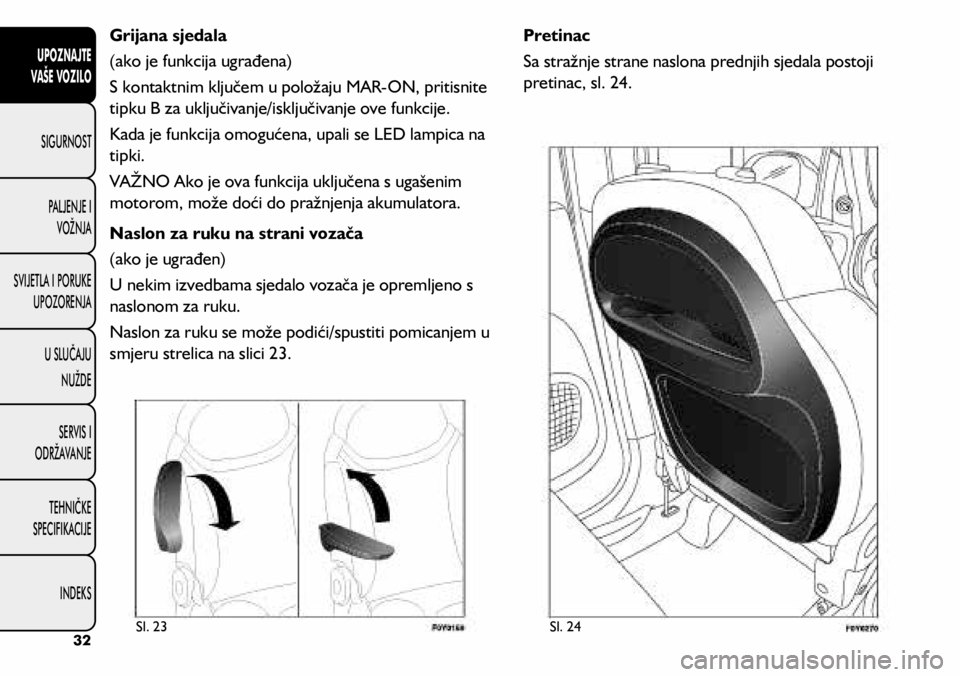

Grijana sjedala
(ako je funkcija ugrađena)
S kontaktnim ključem u položaju MAR-ON, pritisnite
tipku B za uključivanje/isključivanje ove funkcije.
Kada je funkcija omogućena, upali se LED lampica na
tipki.
VAŽNO Ako je ova funkcija uključena s ugašenim
motorom, može doći do pražnjenja akumulatora.
Naslon za ruku na strani vozača
(ako je ugrađen)
U nekim izvedbama sjedalo vozača je opremljeno s
naslonom za ruku.
Naslon za ruku se može podići/spustiti pomicanjem u
smjeru strelica na slici 23.Pretinac
Sa stražnje strane naslona prednjih sjedala postoji
pretinac, sl. 24.
Sl. 23
Sl. 2432
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
TEHNIČKE
SPECIFIKACIJE SERVIS I
ODRŽAVANJE
INDEKS
Page 37 of 346
Sl. 25

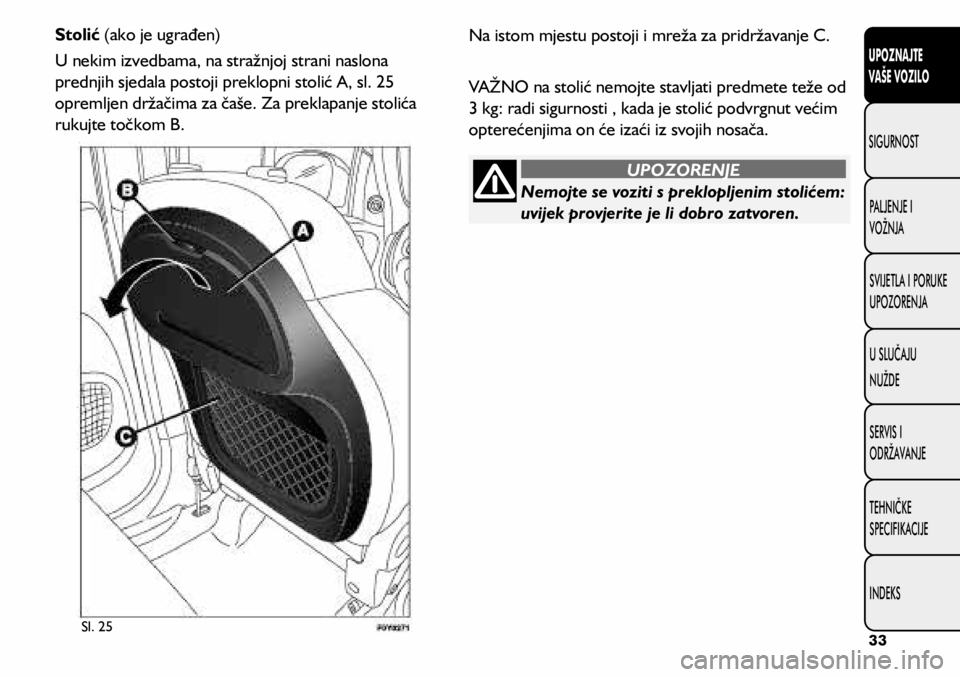

Stolić (ako je ugrađen)
U nekim izvedbama, na stražnjoj strani naslona
prednjih sjedala postoji preklopni stolić A, sl. 25
opremljen držačima za čaše. Za preklapanje stolića
rukujte točkom B.Na istom mjestu postoji i mreža za pridržavanje C.
VAŽNO na stolić nemojte stavljati predmete teže od
3 kg: radi sigurnosti , kada je stolić podvrgnut većim
opterećenjima on će izaći iz svojih nosača.
Nemojte se voziti s preklopljenim stolićem:
uvijek provjerite je li dobro zatvoren.
UPOZORENJE
33
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
TEHNIČKE
SPECIFIKACIJE SERVIS I
ODRŽAVANJE
INDEKS
Page 38 of 346
KLIZNA I PREKLOPIVA STRAŽNJA SJEDALA
Uzdužno pomicanje sjedala
Podignite polugu A, sl. 26, hvatanjem u središnjem
dijelu i gurnite sjedalo prama naprijed ili nazad.
Dva dijela sjedala se mogu pojedinačno namještati.
Namještanje nagiba naslona
Podignite polugu B, sl. 27, te namjestite nagib naslona
sjedala, uz pomicanje tijela.
Naslon se može dodatno spustiti radi povećanja
udobnosti.Kako bi se povećao prostor između sjedala i police
prtljažnika, uhvatite zakačku C, sl. 28 na polici i učvr
-
stite je na magnetski uređaj D, te nakon toga rukujte
polugom B kako bi naslon doveli u željeni položaj.
Sl. 26 Sl. 27
Sl. 2834
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
TEHNIČKE
SPECIFIKACIJE SERVIS I
ODRŽAVANJE
INDEKS
Page 39 of 346
Sl. 29Sl. 30

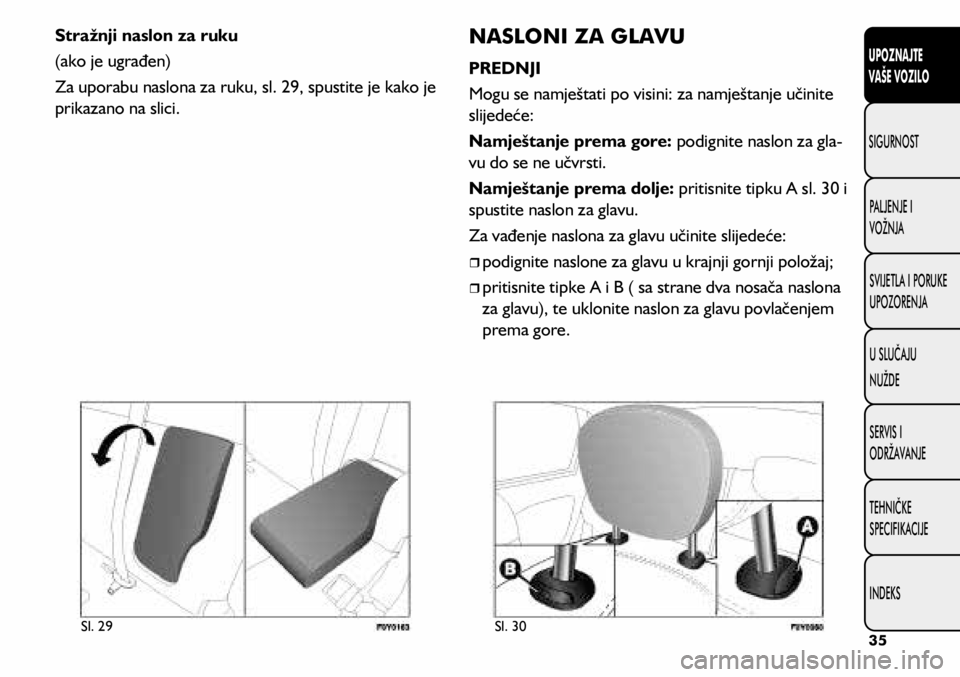

Stražnji naslon za ruku
(ako je ugrađen)
Za uporabu naslona za ruku, sl. 29, spustite je kako je
prikazano na slici.NASLONI ZA GLAVU
PREDNJI
Mogu se namještati po visini: za namještanje učinite
slijedeće:
Namještanje prema gore: podignite naslon za gla-
vu do se ne učvrsti.
Namještanje prema dolje: pritisnite tipku A sl. 30 i
spustite naslon za glavu.
Za vađenje naslona za glavu učinite slijedeće:
podignite naslone za glavu u krajnji gornji položaj;
pritisnite tipke A i B ( sa strane dva nosača naslona
za glavu), te uklonite naslon za glavu povlačenjem
prema gore.
35
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
TEHNIČKE
SPECIFIKACIJE SERVIS I
ODRŽAVANJE
INDEKS
Page 40 of 346

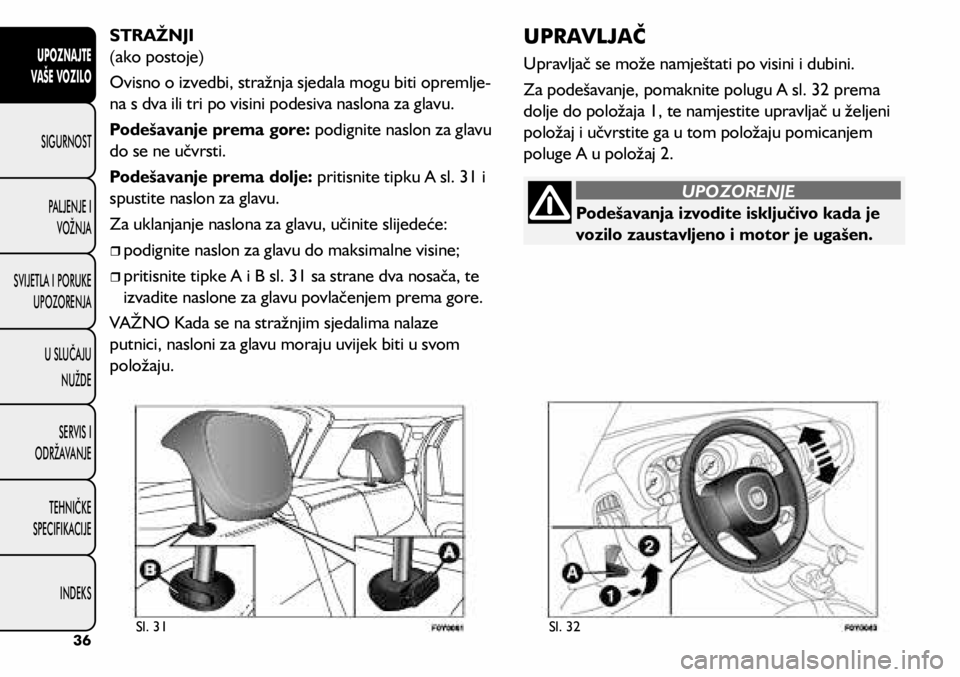

STRAŽNJI
(ako postoje)
Ovisno o izvedbi, stražnja sjedala mogu biti opremlje-
na s dva ili tri po visini podesiva naslona za glavu.
Podešavanje prema gore: podignite naslon za glavu
do se ne učvrsti.
Podešavanje prema dolje: pritisnite tipku A sl. 31 i
spustite naslon za glavu.
Za uklanjanje naslona za glavu, učinite slijedeće:
podignite naslon za glavu do maksimalne visine;
pritisnite tipke A i B sl. 31 sa strane dva nosača, te
izvadite naslone za glavu povlačenjem prema gore.
VAŽNO Kada se na stražnjim sjedalima nalaze
putnici, nasloni za glavu moraju uvijek biti u svom
položaju.
UPRAVLJAČ
Upravljač se može namještati po visini i dubini.
Za podešavanje, pomaknite polugu A sl. 32 prema
dolje do položaja 1, te namjestite upravljač u željeni
položaj i učvrstite ga u tom položaju pomicanjem
poluge A u položaj 2.
Podešavanja izvodite isključivo kada je
vozilo zaustavljeno i motor je ugašen.
UPOZORENJE
Sl. 31 Sl. 3236
