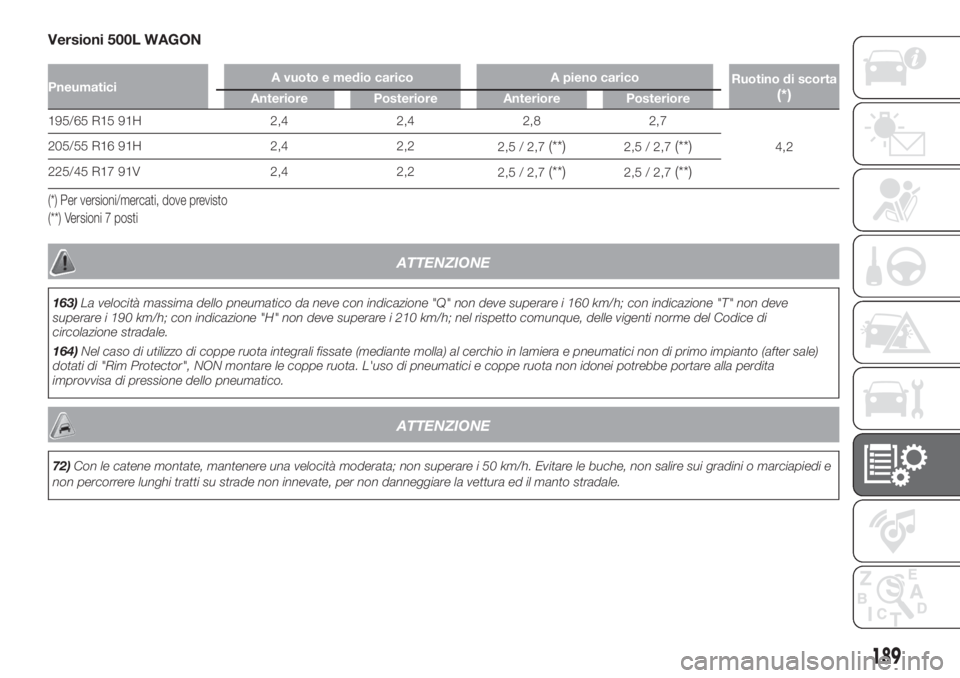

Versioni 500L WAGON
PneumaticiA vuoto e medio carico A pieno carico
Ruotino di scorta(*)Anteriore Posteriore Anteriore Posteriore
195/65 R15 91H 2,4 2,4 2,8 2,7
4,2 205/55 R16 91H 2,4 2,2
2,5 / 2,7
(**)2,5 / 2,7(**)
225/45 R17 91V 2,4 2,2
2,5 / 2,7(**)2,5 / 2,7(**)
(*) Per versioni/mercati, dove previsto
(**) Versioni 7 posti
ATTENZIONE
163)La velocità massima dello pneumatico da neve con indicazione "Q" non deve superare i 160 km/h; con indicazione "T" non deve
superare i 190 km/h; con indicazione "H" non deve superare i 210 km/h; nel rispetto comunque, delle vigenti norme del Codice di
circolazione stradale.
164)Nel caso di utilizzo di coppe ruota integrali fissate (mediante molla) al cerchio in lamiera e pneumatici non di primo impianto (after sale)
dotati di "Rim Protector", NON montare le coppe ruota. L'uso di pneumatici e coppe ruota non idonei potrebbe portare alla perdita
improvvisa di pressione dello pneumatico.
ATTENZIONE
72)Con le catene montate, mantenere una velocità moderata; non superare i 50 km/h. Evitare le buche, non salire sui gradini o marciapiedi e
non percorrere lunghi tratti su strade non innevate, per non danneggiare la vettura ed il manto stradale.
189

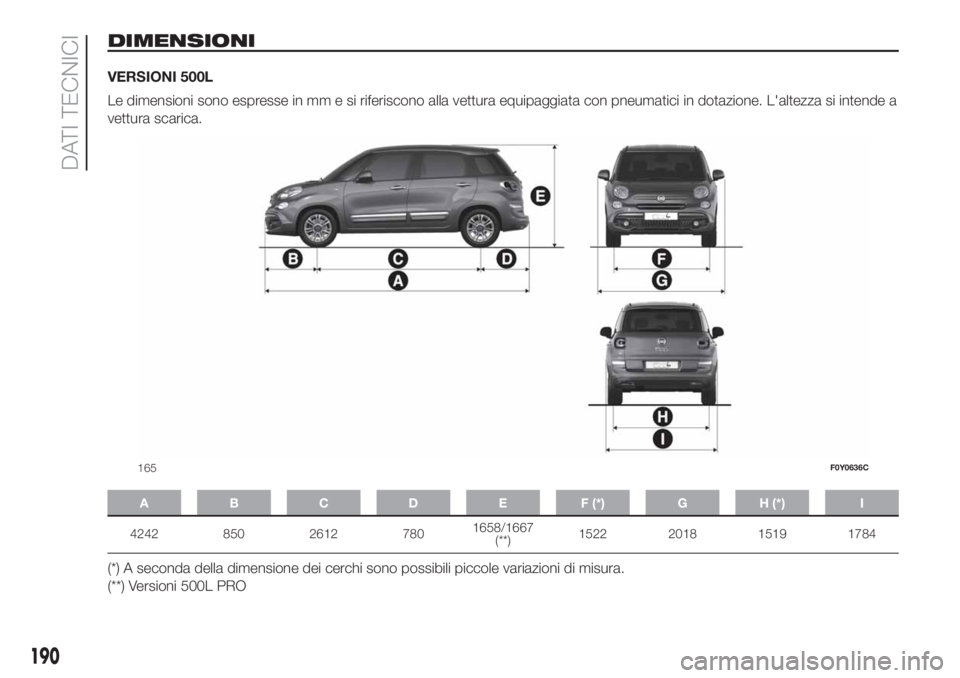

DIMENSIONI
VERSIONI 500L
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica.
A B C D E F (*) G H (*) I
4242 850 2612 7801658/1667
(**)1522 2018 1519 1784
(*) A seconda della dimensione dei cerchi sono possibili piccole variazioni di misura.
(**) Versioni 500L PRO
165F0Y0636C
190
DATI TECNICI

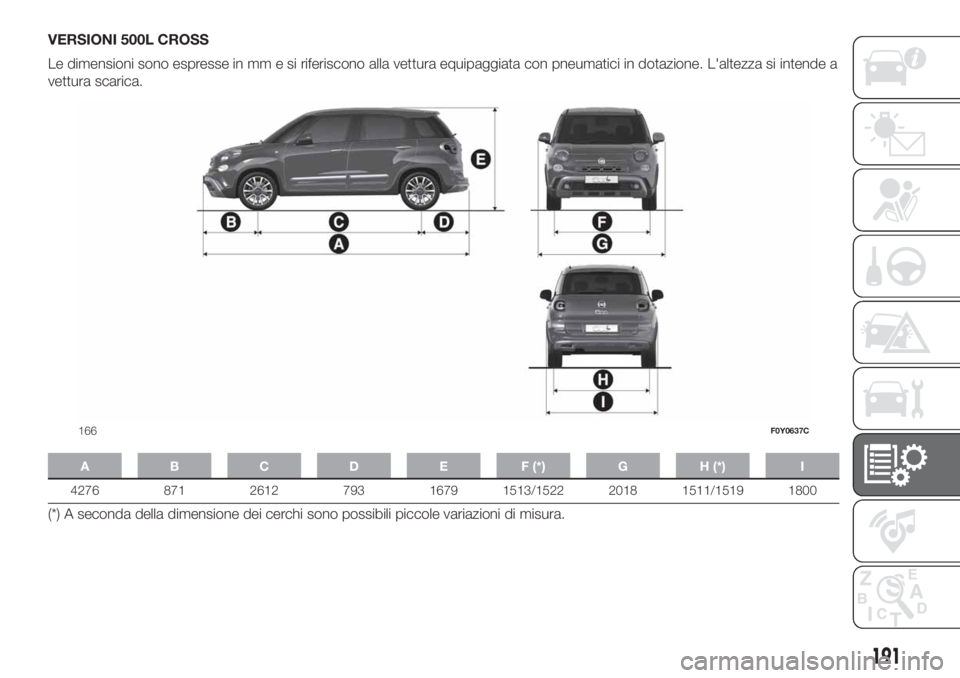

VERSIONI 500L CROSS
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica.
A B C D E F (*) G H (*) I
4276 871 2612 793 1679 1513/1522 2018 1511/1519 1800
(*) A seconda della dimensione dei cerchi sono possibili piccole variazioni di misura.
166F0Y0637C
191

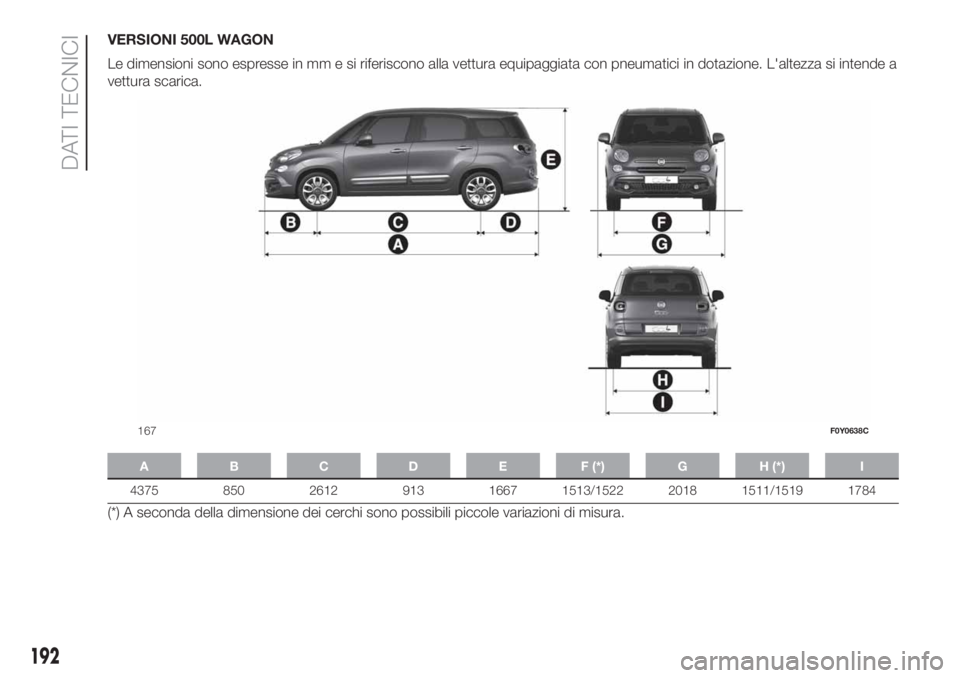

VERSIONI 500L WAGON
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica.
A B C D E F (*) G H (*) I
4375 850 2612 913 1667 1513/1522 2018 1511/1519 1784
(*) A seconda della dimensione dei cerchi sono possibili piccole variazioni di misura.
167F0Y0638C
192
DATI TECNICI

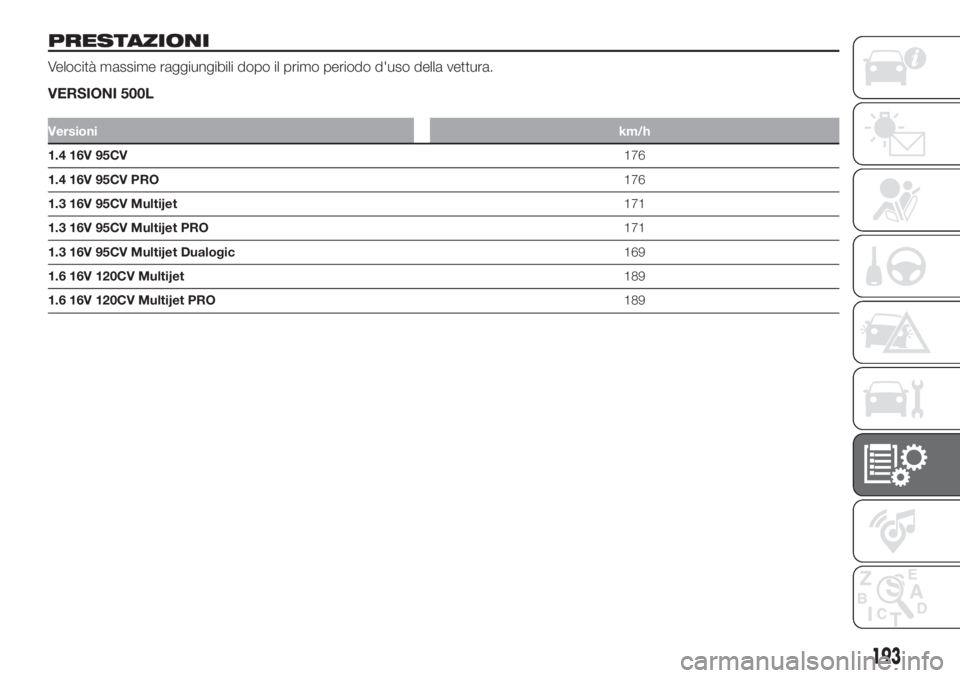

PRESTAZIONI
Velocità massime raggiungibili dopo il primo periodo d'uso della vettura.
VERSIONI 500L
Versionikm/h
1.4 16V 95CV176
1.4 16V 95CV PRO176
1.3 16V 95CV Multijet171
1.3 16V 95CV Multijet PRO171
1.3 16V 95CV Multijet Dualogic169
1.6 16V 120CV Multijet189
1.6 16V 120CV Multijet PRO189
193

VERSIONI 500L CROSS
Versionikm/h
1.4 16V 95CV162
1.3 16V 95CV Multijet166
1.3 16V 95CV Multijet Dualogic163
1.6 16V 120CV Multijet183
194
DATI TECNICI

VERSIONI 500L WAGON
Versionikm/h
1.4 16V 95CV176
1.3 16V 95CV Multijet171
1.3 16V 95CV Multijet Dualogic169
1.6 16V 120CV Multijet189
195

PESI
NOTA Sulle versioni per mercato Cipro non è consentito effettuare il traino di rimorchi.
VERSIONI 500L / 500L CROSS / 500L PRO
Pesi (kg)1.4 16V 95CV
Versioni 500L Versioni Cross Versioni PRO
Peso a vuoto (con tutti i liquidi,
serbatoio combustibile riempito
al 90% e senza optional):1300 1320 1300
Portata utile compreso il
conducente
(A)505 480 505
Carichi massimi ammessi
(B)
– asse anteriore: 1050
– asse posteriore: 1000
– totale: 1805 1800 1805
Carichi trainabili
– rimorchio frenato: 1000
– rimorchio non frenato: 400
Carico massimo sul tetto: 60
Carico massimo sulla sfera
(rimorchio frenato):60
(A) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile,
nel rispetto dei carichi massimi ammessi.
(B) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
196
DATI TECNICI

Pesi (kg)1.3 16V 95CV Multijet
Versioni 500L Versioni Cross Versioni PRO
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional):1400 1420 1400
Portata utile compreso il conducente
(A)510 505 510
Carichi massimi ammessi
(B)
– asse anteriore:1050
– asse posteriore:1000
– totale: 1910 1925 1910
Carichi trainabili
– rimorchio frenato:1000
– rimorchio non frenato: 400
Carico massimo sul tetto: 60
Carico massimo sulla sfera (rimorchio frenato): 60
(A) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile,
nel rispetto dei carichi massimi ammessi.
(B) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
197

Pesi (kg) 1.3 16V 95CV Multijet Dualogic
Versioni 500L Versioni Cross Versioni PRO
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional):1410 1430 1410
Portata utile compreso il conducente
(A)505 500 505
Carichi massimi ammessi
(B)
– asse anteriore:1050
– asse posteriore:1000
– totale: 1915 1930 1915
Carichi trainabili
– rimorchio frenato:1000
– rimorchio non frenato: 400
Carico massimo sul tetto: 60
Carico massimo sulla sfera (rimorchio frenato): 60
(A) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile,
nel rispetto dei carichi massimi ammessi.
(B) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
198
