FIAT 500L LIVING 2019 Libretto Uso Manutenzione (in Italian)
Manufacturer: FIAT, Model Year: 2019, Model line: 500L LIVING, Model: FIAT 500L LIVING 2019Pages: 264, PDF Dimensioni: 5.68 MB
Page 161 of 264

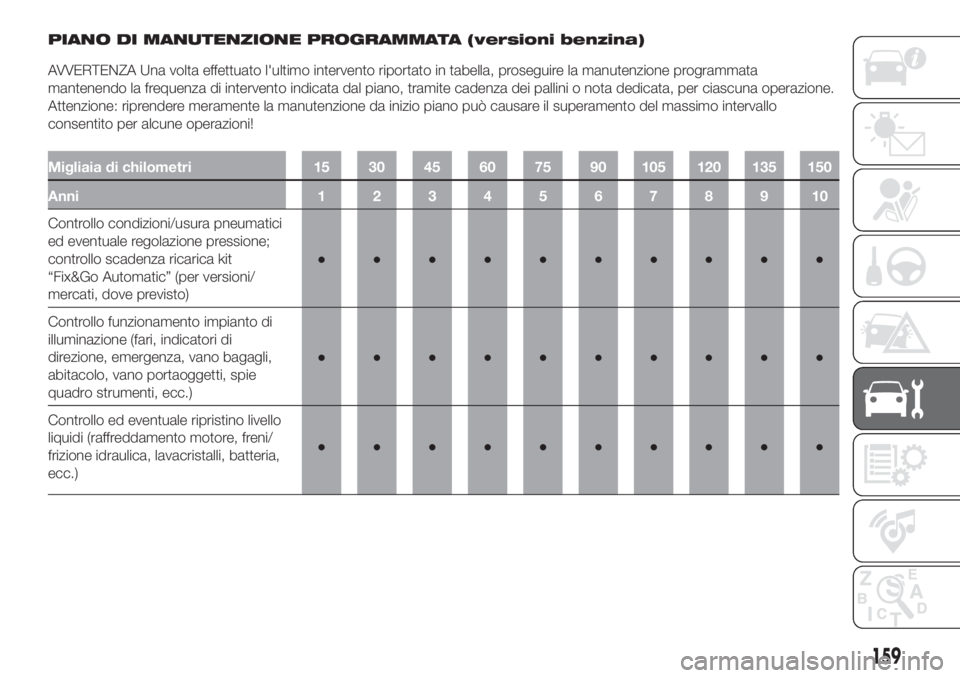

PIANO DI MANUTENZIONE PROGRAMMATA (versioni benzina)
AVVERTENZA Una volta effettuato l'ultimo intervento riportato in tabella, proseguire la manutenzione programmata
mantenendo la frequenza di intervento indicata dal piano, tramite cadenza dei pallini o nota dedicata, per ciascuna operazione.
Attenzione: riprendere meramente la manutenzione da inizio piano può causare il superamento del massimo intervallo
consentito per alcune operazioni!
Migliaia di chilometri 15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo condizioni/usura pneumatici
ed eventuale regolazione pressione;
controllo scadenza ricarica kit
“Fix&Go Automatic” (per versioni/
mercati, dove previsto)●●●●●●●●●●
Controllo funzionamento impianto di
illuminazione (fari, indicatori di
direzione, emergenza, vano bagagli,
abitacolo, vano portaoggetti, spie
quadro strumenti, ecc.)●●●●●●●●●●
Controllo ed eventuale ripristino livello
liquidi (raffreddamento motore, freni/
frizione idraulica, lavacristalli, batteria,
ecc.)●●●●●●●●●●
159

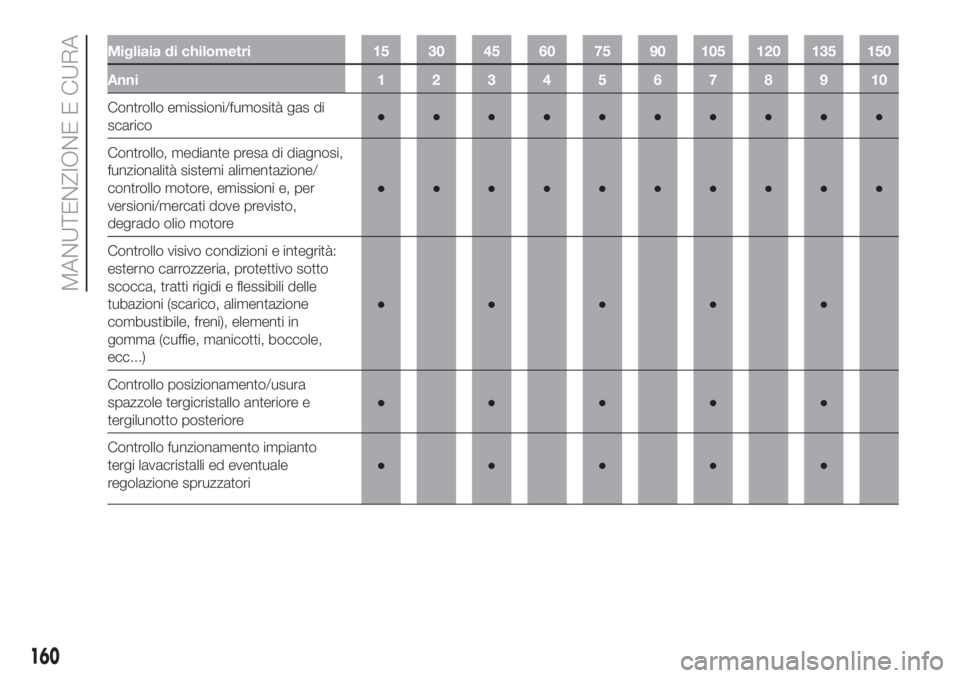

Page 162 of 264

Migliaia di chilometri 15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo emissioni/fumosità gas di
scarico●●●●●●●●●●
Controllo, mediante presa di diagnosi,
funzionalità sistemi alimentazione/
controllo motore, emissioni e, per
versioni/mercati dove previsto,
degrado olio motore●●●●●●●●●●
Controllo visivo condizioni e integrità:
esterno carrozzeria, protettivo sotto
scocca, tratti rigidi e flessibili delle
tubazioni (scarico, alimentazione
combustibile, freni), elementi in
gomma (cuffie, manicotti, boccole,
ecc...)●●●●●
Controllo posizionamento/usura
spazzole tergicristallo anteriore e
tergilunotto posteriore●●●●●
Controllo funzionamento impianto
tergi lavacristalli ed eventuale
regolazione spruzzatori●●●●●
160
MANUTENZIONE E CURA

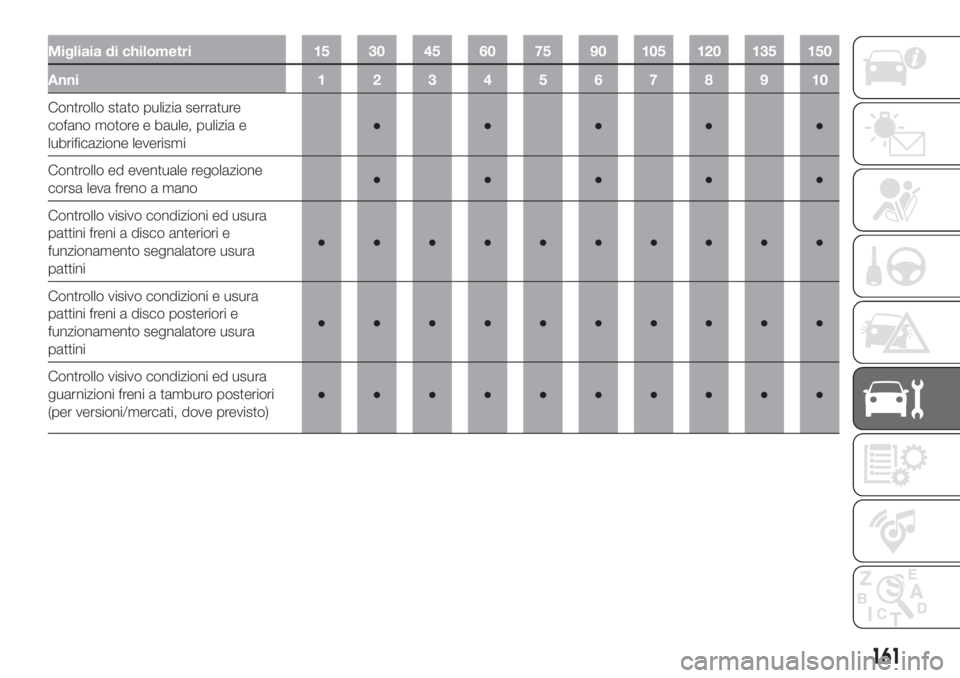

Page 163 of 264

Migliaia di chilometri 15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo stato pulizia serrature
cofano motore e baule, pulizia e
lubrificazione leverismi●●●●●
Controllo ed eventuale regolazione
corsa leva freno a mano●●●●●
Controllo visivo condizioni ed usura
pattini freni a disco anteriori e
funzionamento segnalatore usura
pattini●●●●●●●●●●
Controllo visivo condizioni e usura
pattini freni a disco posteriori e
funzionamento segnalatore usura
pattini●●●●●●●●●●
Controllo visivo condizioni ed usura
guarnizioni freni a tamburo posteriori
(per versioni/mercati, dove previsto)●●●●●●●●●●
161

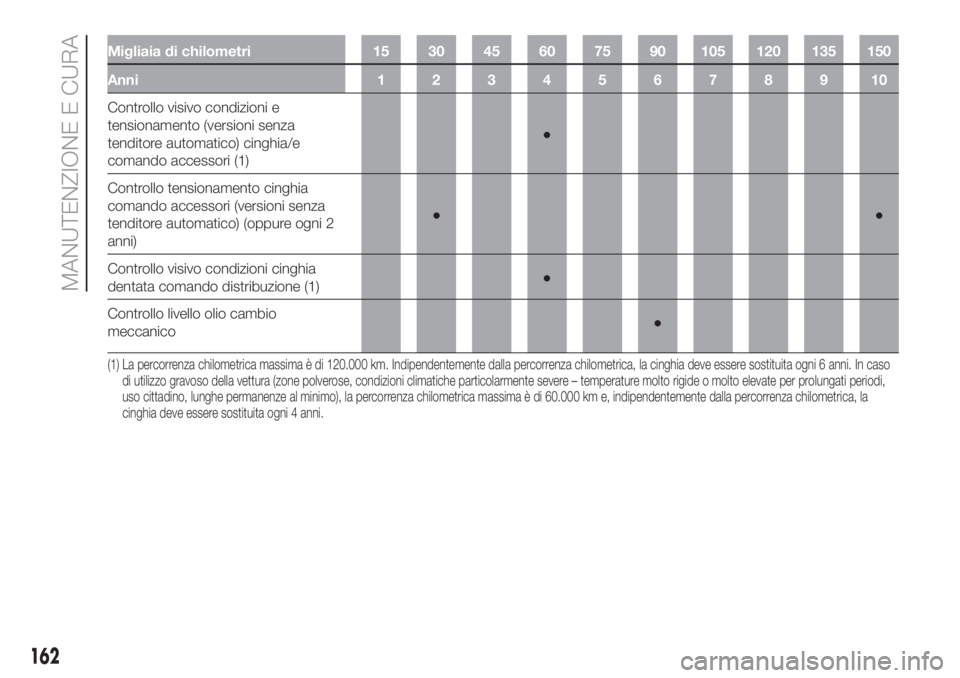

Page 164 of 264

Migliaia di chilometri 15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo visivo condizioni e
tensionamento (versioni senza
tenditore automatico) cinghia/e
comando accessori (1)●
Controllo tensionamento cinghia
comando accessori (versioni senza
tenditore automatico) (oppure ogni 2
anni)●●
Controllo visivo condizioni cinghia
dentata comando distribuzione (1)●
Controllo livello olio cambio
meccanico●
(1) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni6 anni. In caso
di utilizzo gravoso della vettura (zone polverose, condizioni climatiche particolarmente severe – temperature molto rigide o molto elevate per prolungati periodi,
uso cittadino, lunghe permanenze al minimo), la percorrenza chilometrica massima è di 60.000 km e, indipendentemente dalla percorrenza chilometrica, la
cinghia deve essere sostituita ogni 4 anni.
162
MANUTENZIONE E CURA

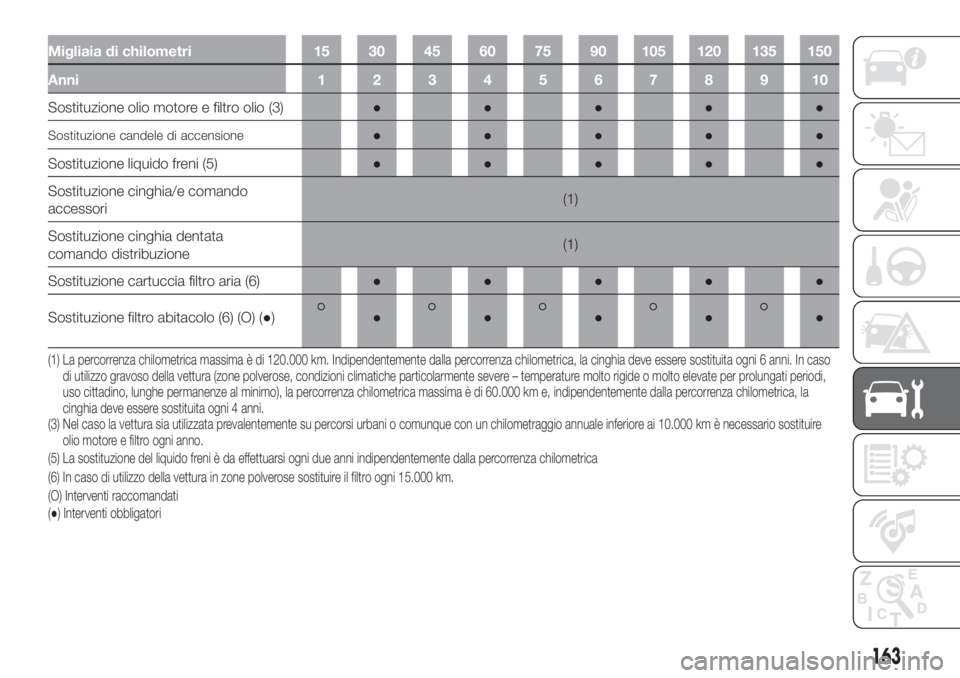

Page 165 of 264

Migliaia di chilometri 15 30 45 60 75 90 105 120 135 150
Anni12345678910
Sostituzione olio motore e filtro olio (3)●●●●●
Sostituzione liquido freni (5)●●●●●
Sostituzione cinghia/e comando
accessori(1)
Sostituzione cinghia dentata
comando distribuzione(1)
Sostituzione cartuccia filtro aria (6)●●●●●
Sostituzione filtro abitacolo (6) (O) (●)
●●●●●
(3) Nel caso la vettura sia utilizzata prevalentemente su percorsi urbani o comunque con un chilometraggio annuale inferiore ai 10.000 km è necessario sostituire
olio motore e filtro ogni anno.
(5) La sostituzione del liquido freni è da effettuarsi ogni due anni indipendentemente dalla percorrenza chilometrica (1) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni6 anni. In caso
di utilizzo gravoso della vettura (zone polverose, condizioni climatiche particolarmente severe – temperature molto rigide o molto elevate per prolungati periodi,
uso cittadino, lunghe permanenze al minimo), la percorrenza chilometrica massima è di 60.000 km e, indipendentemente dalla percorrenza chilometrica, la
cinghia deve essere sostituita ogni 4 anni.
(6) In caso di utilizzo della vettura in zone polverose sostituire il filtro ogni 15.000 km.
(O) Interventi raccomandati
(●) Interventi obbligatori
163
●●●●●A$2)")*/"$%-#(%:-+- :" (##-%2"$%-

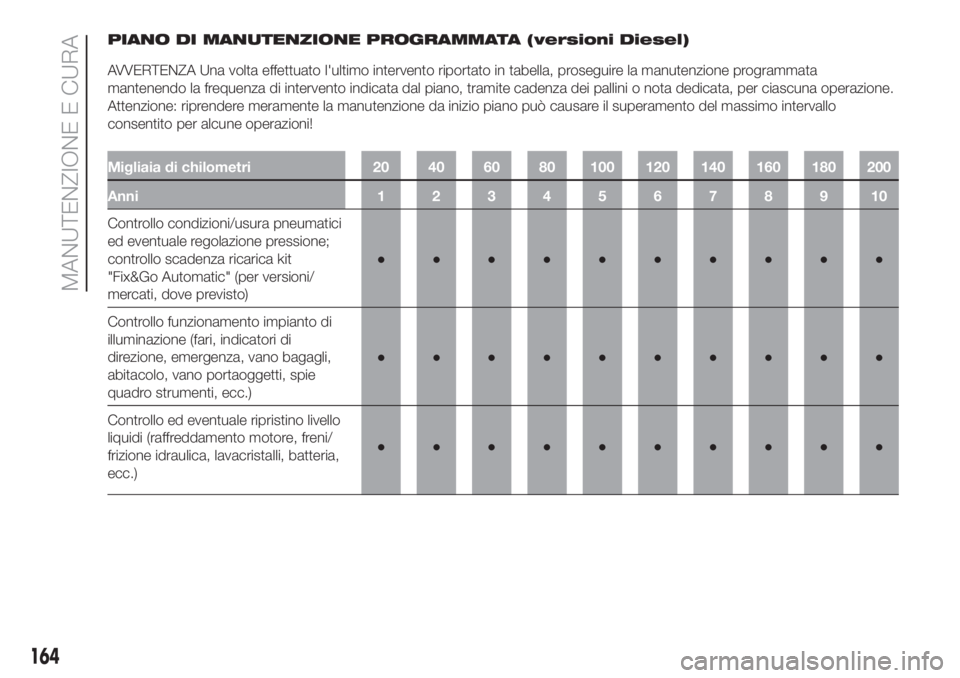

Page 166 of 264

PIANO DI MANUTENZIONE PROGRAMMATA (versioni Diesel)
AVVERTENZA Una volta effettuato l'ultimo intervento riportato in tabella, proseguire la manutenzione programmata
mantenendo la frequenza di intervento indicata dal piano, tramite cadenza dei pallini o nota dedicata, per ciascuna operazione.
Attenzione: riprendere meramente la manutenzione da inizio piano può causare il superamento del massimo intervallo
consentito per alcune operazioni!
Migliaia di chilometri 20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllo condizioni/usura pneumatici
ed eventuale regolazione pressione;
controllo scadenza ricarica kit
"Fix&Go Automatic" (per versioni/
mercati, dove previsto)●●●●●●●●●●
Controllo funzionamento impianto di
illuminazione (fari, indicatori di
direzione, emergenza, vano bagagli,
abitacolo, vano portaoggetti, spie
quadro strumenti, ecc.)●●●●●●●●●●
Controllo ed eventuale ripristino livello
liquidi (raffreddamento motore, freni/
frizione idraulica, lavacristalli, batteria,
ecc.)●●●●●●●●●●
164
MANUTENZIONE E CURA
Page 167 of 264

Migliaia di chilometri 20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllo emissioni/fumosità gas di
scarico●●●●●●●●●●
Controllo ed eventuale ripristino livello
additivo per l'abbattimento delle
emissioni AdBlue® (UREA)(1)
Controllo, mediante presa di diagnosi,
funzionalità sistemi alimentazione/
controllo motore, emissioni e, per
versioni/mercati dove previsto,
degrado olio motore●●●●●●●●●●
Controllo visivo condizioni e integrità:
esterno carrozzeria, protettivo sotto
scocca, tratti rigidi e flessibili delle
tubazioni (scarico, alimentazione
combustibile, freni), elementi in
gomma (cuffie, manicotti, boccole,
ecc...)●●●●●
Controllo posizionamento/usura
spazzole tergicristallo anteriore e
tergilunotto posteriore●●●●●
(1) Il consumo di additivo dipende dalle condizioni di utilizzo della vettura e viene segnalato tramite l’accensione del simbolo e la visualizzazione del messaggio
dedicato sul display del quadro strumenti.
165

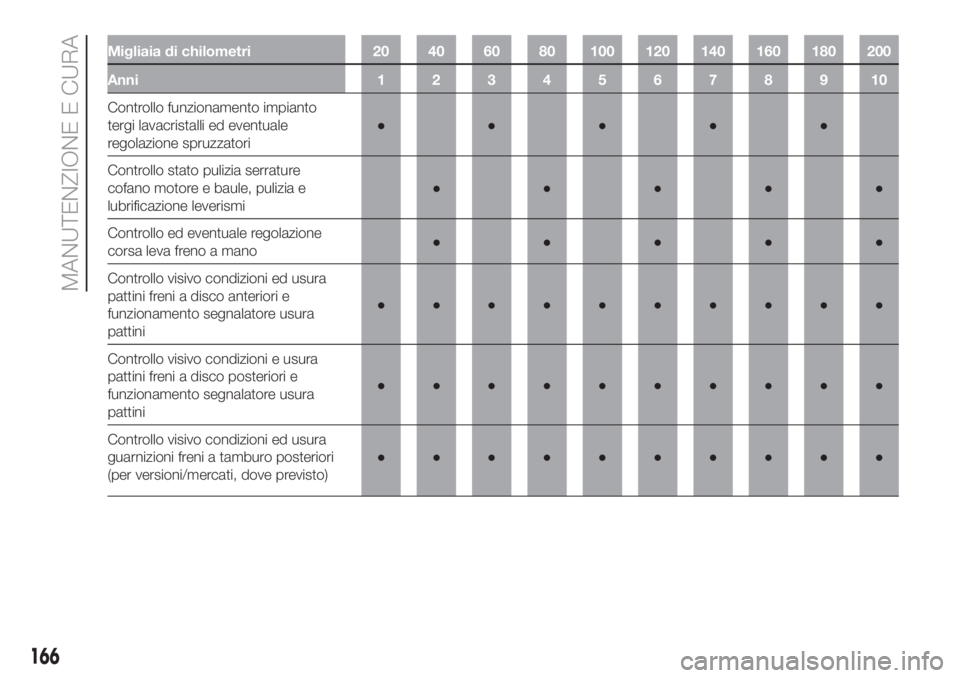

Page 168 of 264

Migliaia di chilometri 20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllo funzionamento impianto
tergi lavacristalli ed eventuale
regolazione spruzzatori●●●●●
Controllo stato pulizia serrature
cofano motore e baule, pulizia e
lubrificazione leverismi●●●●●
Controllo ed eventuale regolazione
corsa leva freno a mano●●●●●
Controllo visivo condizioni ed usura
pattini freni a disco anteriori e
funzionamento segnalatore usura
pattini●●●●●●●●●●
Controllo visivo condizioni e usura
pattini freni a disco posteriori e
funzionamento segnalatore usura
pattini●●●●●●●●●●
Controllo visivo condizioni ed usura
guarnizioni freni a tamburo posteriori
(per versioni/mercati, dove previsto)●●●●●●●●●●
166
MANUTENZIONE E CURA
Page 169 of 264

Migliaia di chilometri 20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllo visivo condizioni cinghia
dentata comando distribuzione
(escluse versioni 1.3 16V Multijet)●●
Controllo visivo condizioni (2)
e
tensionamento (versioni senza tenditore
automatico) cinghia/e comando accessori●●
Controllo livello olio cambio
meccanico●
Controllo livello olio comando cambio
Dualogic (3)●●●●●
Sostituzione olio motore e filtro olio(4) (5)
(2) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni6 anni. In caso
di utilizzo gravoso della vettura (zone polverose, climi freddi, uso cittadino, lunghe permanenze al minimo), la percorrenza chilometrica massimaè di 60.000 km
e, indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni 4 anni.
(3) Il controllo del livello va eseguito ogni anno per vetture circolanti in Paesi con condizioni climatiche particolarmente severe (climi freddi).
(4) L'effettivo intervallo di sostituzione olio e filtro olio motore dipende dalla condizione di utilizzo della vettura e viene segnalato tramite spia o messaggio sul quadro
strumenti. Non deve comunque eccedere i 2 anni.
(5) Nel caso la vettura sia utilizzata prevalentemente su percorsi urbani è necessario sostituire olio motore e filtro ogni anno.
167
Page 170 of 264

Migliaia di chilometri 20 40 60 80 100 120 140 160 180 200
Anni12345678910
Sostituzione cinghia/e comando
accessori(2)
Sostituzione cinghia dentata
comando distribuzione (escluse
versioni 1.3 16V Multijet)(2)
Sostituzione cartuccia filtro
combustibile (6)●●●
Sostituzione cartuccia filtro aria (7)●●●●●
Sostituzione liquido freni (8)●●●●●
Sostituzione filtro abitacolo (7)(O) (●)
●●●●●
(2) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni6 anni. In caso
di utilizzo gravoso della vettura (zone polverose, climi freddi, uso cittadino, lunghe permanenze al minimo), la percorrenza chilometrica massimaè di 60.000 km
e, indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni 4 anni.
(6) In caso di rifornimento della vettura con combustibile di qualità inferiore alla Specifica Europea prevista si raccomanda la sostituzione di questo filtro ogni 20.000
km
(7) In caso di utilizzo della vettura in zone polverose sostituire il filtro ogni 20.000 km.
(8) La sostituzione del liquido freni è da effettuarsi ogni due anni indipendentemente dalla percorrenza chilometrica
(O) Interventi raccomandati
(●) Interventi obbligatori
168
MANUTENZIONE E CURA
