FIAT 500L LIVING 2019 Návod k použití a údržbě (in Czech)

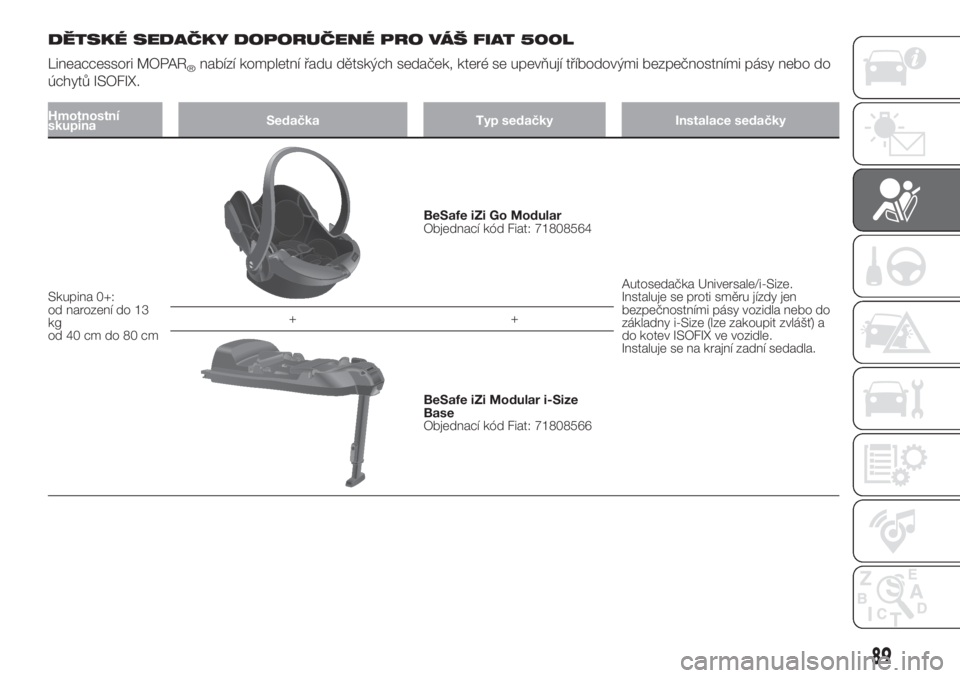

DĚTSKÉ SEDAČKY DOPORUČENÉ PRO VÁŠ FIAT 500L
Lineaccessori MOPAR
®nabízí kompletní řadu dětských sedaček, které se upevňují tříbodovými bezpečnostními pásy nebo do
úchytů ISOFIX.
Hmotnostní
skupinaSedačka Typ sedačky Instalace sedačky
Skupina 0+:
od narození do 13
kg
od 40 cm do 80 cm
BeSafe iZi Go Modular
Objednací kód Fiat: 71808564
Autosedačka Universale/i-Size.
Instaluje se proti směru jízdy jen
bezpečnostními pásy vozidla nebo do
základny i-Size (lze zakoupit zvlášť) a
do kotev ISOFIX ve vozidle.
Instaluje se na krajní zadní sedadla. ++
BeSafe iZi Modular i-Size
Base
Objednací kód Fiat: 71808566
89

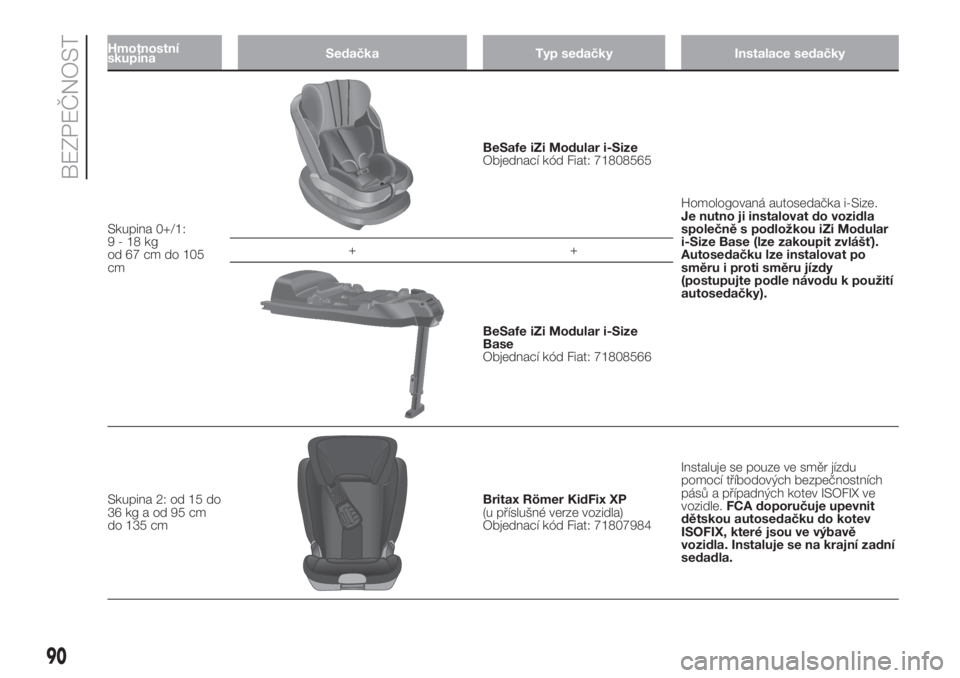

Hmotnostní
skupinaSedačka Typ sedačky Instalace sedačky
Skupina 0+/1:
9-18kg
od 67 cm do 105
cm
BeSafe iZi Modular i-Size
Objednací kód Fiat: 71808565
Homologovaná autosedačka i-Size.
Je nutno ji instalovat do vozidla
společně s podložkou iZi Modular
i-Size Base (lze zakoupit zvlášť).
Autosedačku lze instalovat po
směru i proti směru jízdy
(postupujte podle návodu k použití
autosedačky). ++
BeSafe iZi Modular i-Size
Base
Objednací kód Fiat: 71808566
Skupina 2: od 15 do
36kgaod95cm
do 135 cm
Britax Römer KidFix XP
(u příslušné verze vozidla)
Objednací kód Fiat: 71807984Instaluje se pouze ve směr jízdu
pomocí tříbodových bezpečnostních
pásů a případných kotev ISOFIX ve
vozidle.FCA doporučuje upevnit
dětskou autosedačku do kotev
ISOFIX, které jsou ve výbavě
vozidla. Instaluje se na krajní zadní
sedadla.
90
BEZPEČNOST

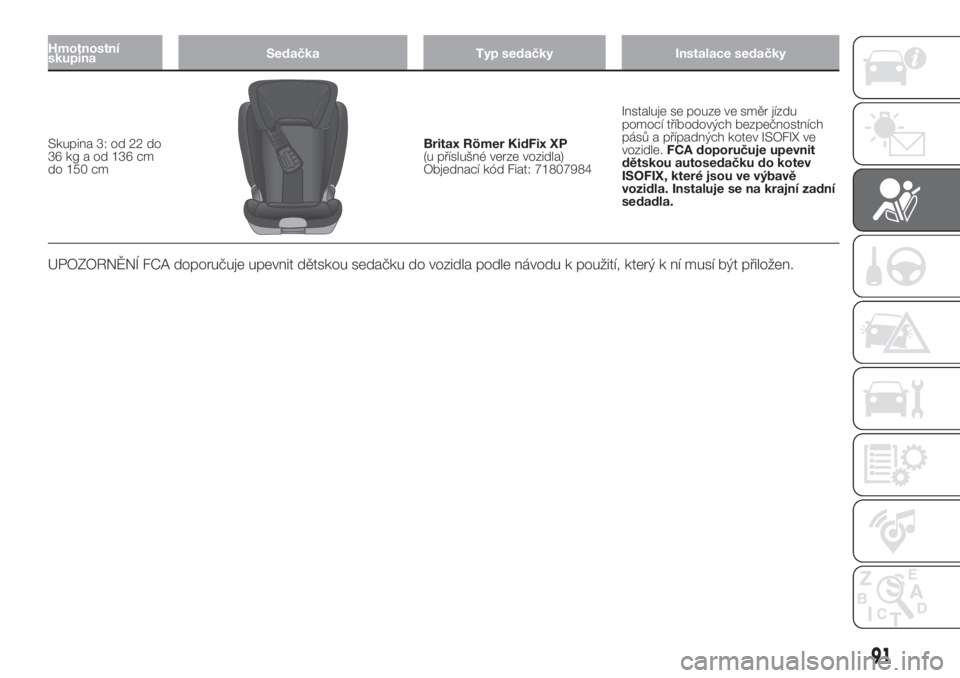

Hmotnostní
skupinaSedačka Typ sedačky Instalace sedačky
Skupina 3: od 22 do
36 kg a od 136 cm
do 150 cmBritax Römer KidFix XP
(u příslušné verze vozidla)
Objednací kód Fiat: 71807984Instaluje se pouze ve směr jízdu
pomocí tříbodových bezpečnostních
pásů a případných kotev ISOFIX ve
vozidle.FCA doporučuje upevnit
dětskou autosedačku do kotev
ISOFIX, které jsou ve výbavě
vozidla. Instaluje se na krajní zadní
sedadla.
UPOZORNĚNÍ FCA doporučuje upevnit dětskou sedačku do vozidla podle návodu k použití, který k ní musí být přiložen.
91

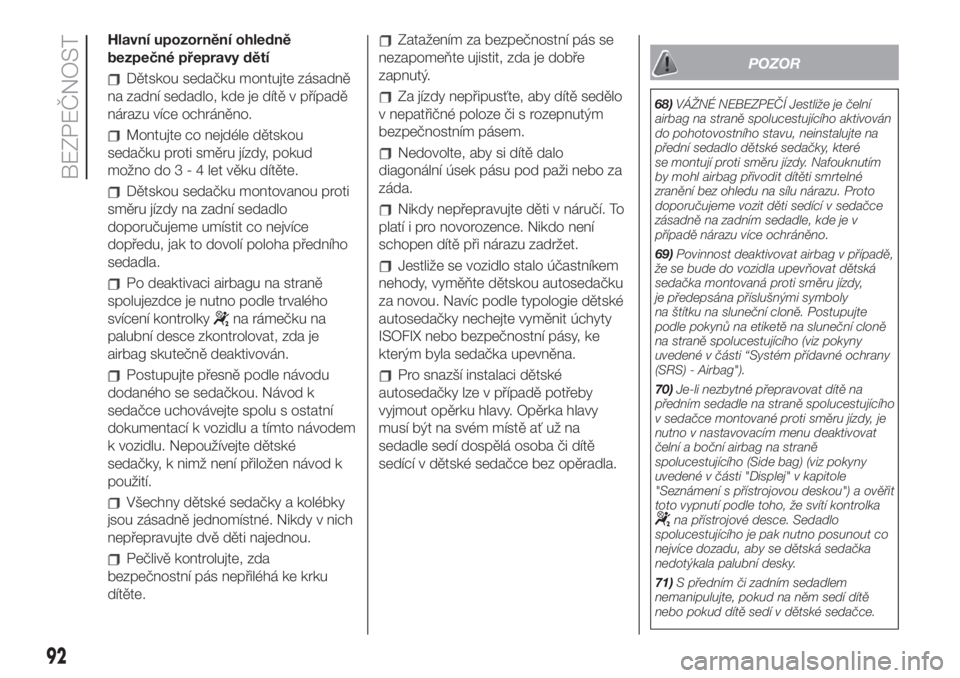

Hlavní upozornění ohledně
bezpečné přepravy dětí
Dětskou sedačku montujte zásadně
na zadní sedadlo, kde je dítě v případě
nárazu více ochráněno.
Montujte co nejdéle dětskou
sedačku proti směru jízdy, pokud
možno do3-4letvěku dítěte.
Dětskou sedačku montovanou proti
směru jízdy na zadní sedadlo
doporučujeme umístit co nejvíce
dopředu, jak to dovolí poloha předního
sedadla.
Po deaktivaci airbagu na straně
spolujezdce je nutno podle trvalého
svícení kontrolky
na rámečku na
palubní desce zkontrolovat, zda je
airbag skutečně deaktivován.
Postupujte přesně podle návodu
dodaného se sedačkou. Návod k
sedačce uchovávejte spolu s ostatní
dokumentací k vozidlu a tímto návodem
k vozidlu. Nepoužívejte dětské
sedačky, k nimž není přiložen návod k
použití.
Všechny dětské sedačky a kolébky
jsou zásadně jednomístné. Nikdy v nich
nepřepravujte dvě děti najednou.
Pečlivě kontrolujte, zda
bezpečnostní pás nepřiléhá ke krku
dítěte.
Zatažením za bezpečnostní pás se
nezapomeňte ujistit, zda je dobře
zapnutý.
Za jízdy nepřipusťte, aby dítě sedělo
v nepatřičné poloze či s rozepnutým
bezpečnostním pásem.
Nedovolte, aby si dítě dalo
diagonální úsek pásu pod paži nebo za
záda.
Nikdy nepřepravujte děti v náručí. To
platí i pro novorozence. Nikdo není
schopen dítě při nárazu zadržet.
Jestliže se vozidlo stalo účastníkem
nehody, vyměňte dětskou autosedačku
za novou. Navíc podle typologie dětské
autosedačky nechejte vyměnit úchyty
ISOFIX nebo bezpečnostní pásy, ke
kterým byla sedačka upevněna.
Pro snazší instalaci dětské
autosedačky lze v případě potřeby
vyjmout opěrku hlavy. Opěrka hlavy
musí být na svém místě ať už na
sedadle sedí dospělá osoba či dítě
sedící v dětské sedačce bez opěradla.
POZOR
68)VÁŽNÉ NEBEZPEČÍ Jestliže je čelní
airbag na straně spolucestujícího aktivován
do pohotovostního stavu, neinstalujte na
přední sedadlo dětské sedačky, které
se montují proti směru jízdy. Nafouknutím
by mohl airbag přivodit dítěti smrtelné
zranění bez ohledu na sílu nárazu. Proto
doporučujeme vozit děti sedící v sedačce
zásadně na zadním sedadle, kde je v
případě nárazu více ochráněno.
69)Povinnost deaktivovat airbag v případě,
že se bude do vozidla upevňovat dětská
sedačka montovaná proti směru jízdy,
je předepsána příslušnými symboly
na štítku na sluneční cloně. Postupujte
podle pokynů na etiketě na sluneční cloně
na straně spolucestujícího (viz pokyny
uvedené v části “Systém přídavné ochrany
(SRS) - Airbag").
70)Je-li nezbytné přepravovat dítě na
předním sedadle na straně spolucestujícího
v sedačce montované proti směru jízdy, je
nutno v nastavovacím menu deaktivovat
čelní a boční airbag na straně
spolucestujícího (Side bag) (viz pokyny
uvedené v části "Displej" v kapitole
"Seznámení s přístrojovou deskou") a ověřit
toto vypnutí podle toho, že svítí kontrolka
na přístrojové desce. Sedadlo
spolucestujícího je pak nutno posunout co
nejvíce dozadu, aby se dětská sedačka
nedotýkala palubní desky.
71)S předním či zadním sedadlem
nemanipulujte, pokud na něm sedí dítě
nebo pokud dítě sedí v dětské sedačce.
92
BEZPEČNOST

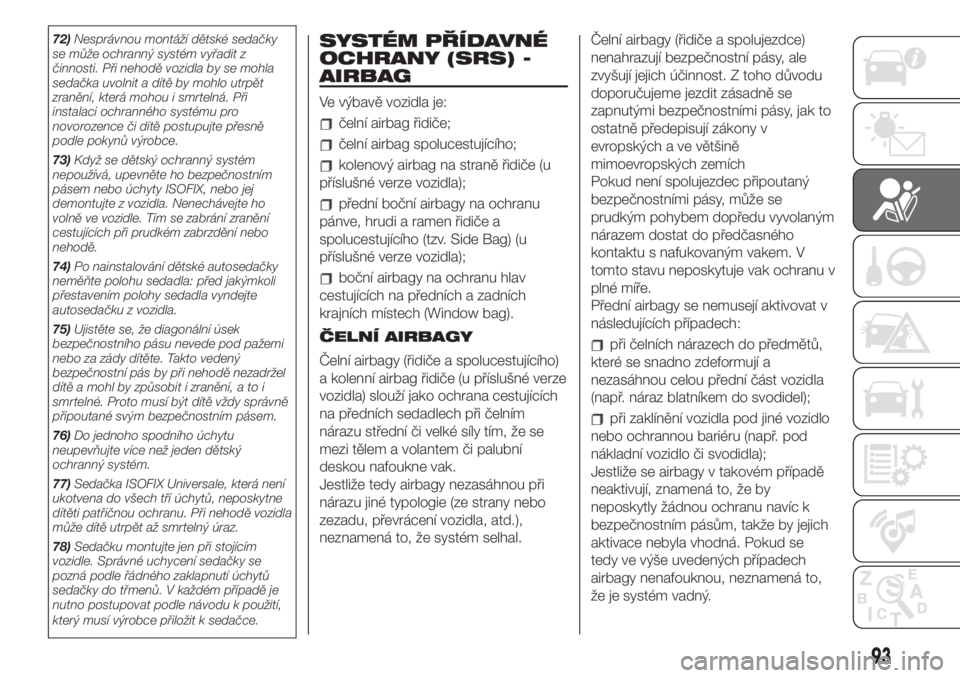

72)Nesprávnou montáží dětské sedačky
se může ochranný systém vyřadit z
činnosti. Při nehodě vozidla by se mohla
sedačka uvolnit a dítě by mohlo utrpět
zranění, která mohou i smrtelná. Při
instalaci ochranného systému pro
novorozence či dítě postupujte přesně
podle pokynů výrobce.
73)Když se dětský ochranný systém
nepoužívá, upevněte ho bezpečnostním
pásem nebo úchyty ISOFIX, nebo jej
demontujte z vozidla. Nenechávejte ho
volně ve vozidle. Tím se zabrání zranění
cestujících při prudkém zabrzdění nebo
nehodě.
74)Po nainstalování dětské autosedačky
neměňte polohu sedadla: před jakýmkoli
přestavením polohy sedadla vyndejte
autosedačku z vozidla.
75)Ujistěte se, že diagonální úsek
bezpečnostního pásu nevede pod pažemi
nebo za zády dítěte. Takto vedený
bezpečnostní pás by při nehodě nezadržel
dítě a mohl by způsobit i zranění, a to i
smrtelné. Proto musí být dítě vždy správně
připoutané svým bezpečnostním pásem.
76)Do jednoho spodního úchytu
neupevňujte více než jeden dětský
ochranný systém.
77)Sedačka ISOFIX Universale, která není
ukotvena do všech tří úchytů, neposkytne
dítěti patřičnou ochranu. Při nehodě vozidla
může dítě utrpět až smrtelný úraz.
78)Sedačku montujte jen při stojícím
vozidle. Správné uchycení sedačky se
pozná podle řádného zaklapnutí úchytů
sedačky do třmenů. V každém případě je
nutno postupovat podle návodu k použití,
který musí výrobce přiložit k sedačce.SYSTÉM PŘÍDAVNÉ
OCHRANY (SRS) -
AIRBAG
Ve výbavě vozidla je:
čelní airbag řidiče;
čelní airbag spolucestujícího;
kolenový airbag na straně řidiče (u
příslušné verze vozidla);
přední boční airbagy na ochranu
pánve, hrudi a ramen řidiče a
spolucestujícího (tzv. Side Bag) (u
příslušné verze vozidla);
boční airbagy na ochranu hlav
cestujících na předních a zadních
krajních místech (Window bag).
ČELNÍ AIRBAGY
Čelní airbagy (řidiče a spolucestujícího)
a kolenní airbag řidiče (u příslušné verze
vozidla) slouží jako ochrana cestujících
na předních sedadlech při čelním
nárazu střední či velké síly tím, že se
mezi tělem a volantem či palubní
deskou nafoukne vak.
Jestliže tedy airbagy nezasáhnou při
nárazu jiné typologie (ze strany nebo
zezadu, převrácení vozidla, atd.),
neznamená to, že systém selhal.Čelní airbagy (řidiče a spolujezdce)
nenahrazují bezpečnostní pásy, ale
zvyšují jejich účinnost. Z toho důvodu
doporučujeme jezdit zásadně se
zapnutými bezpečnostními pásy, jak to
ostatně předepisují zákony v
evropských a ve většině
mimoevropských zemích
Pokud není spolujezdec připoutaný
bezpečnostními pásy, může se
prudkým pohybem dopředu vyvolaným
nárazem dostat do předčasného
kontaktu s nafukovaným vakem. V
tomto stavu neposkytuje vak ochranu v
plné míře.
Přední airbagy se nemusejí aktivovat v
následujících případech:
při čelních nárazech do předmětů,
které se snadno zdeformují a
nezasáhnou celou přední část vozidla
(např. náraz blatníkem do svodidel);
při zaklínění vozidla pod jiné vozidlo
nebo ochrannou bariéru (např. pod
nákladní vozidlo či svodidla);
Jestliže se airbagy v takovém případě
neaktivují, znamená to, že by
neposkytly žádnou ochranu navíc k
bezpečnostním pásům, takže by jejich
aktivace nebyla vhodná. Pokud se
tedy ve výše uvedených případech
airbagy nenafouknou, neznamená to,
že je systém vadný.
93

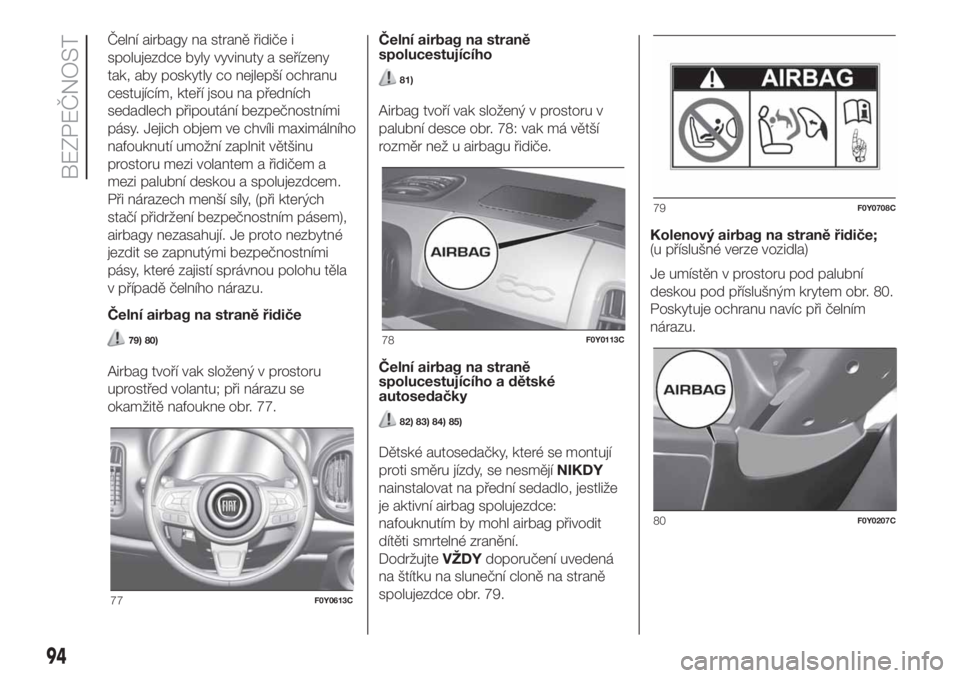

Čelní airbagy na straně řidiče i
spolujezdce byly vyvinuty a seřízeny
tak, aby poskytly co nejlepší ochranu
cestujícím, kteří jsou na předních
sedadlech připoutání bezpečnostními
pásy. Jejich objem ve chvíli maximálního
nafouknutí umožní zaplnit většinu
prostoru mezi volantem a řidičem a
mezi palubní deskou a spolujezdcem.
Při nárazech menší síly, (při kterých
stačí přidržení bezpečnostním pásem),
airbagy nezasahují. Je proto nezbytné
jezdit se zapnutými bezpečnostními
pásy, které zajistí správnou polohu těla
v případě čelního nárazu.
Čelní airbag na straně řidiče
79) 80)
Airbag tvoří vak složený v prostoru
uprostřed volantu; při nárazu se
okamžitě nafoukne obr. 77.Čelní airbag na straně
spolucestujícího
81)
Airbag tvoří vak složený v prostoru v
palubní desce obr. 78: vak má větší
rozměr než u airbagu řidiče.
Čelní airbag na straně
spolucestujícího a dětské
autosedačky
82) 83) 84) 85)
Dětské autosedačky, které se montují
proti směru jízdy, se nesmějíNIKDY
nainstalovat na přední sedadlo, jestliže
je aktivní airbag spolujezdce:
nafouknutím by mohl airbag přivodit
dítěti smrtelné zranění.
DodržujteVŽDYdoporučení uvedená
na štítku na sluneční cloně na straně
spolujezdce obr. 79.Kolenový airbag na straně řidiče;
(u příslušné verze vozidla)
Je umístěn v prostoru pod palubní
deskou pod příslušným krytem obr. 80.
Poskytuje ochranu navíc při čelním
nárazu.
77F0Y0613C
78F0Y0113C
79F0Y0708C
80F0Y0207C
94
BEZPEČNOST

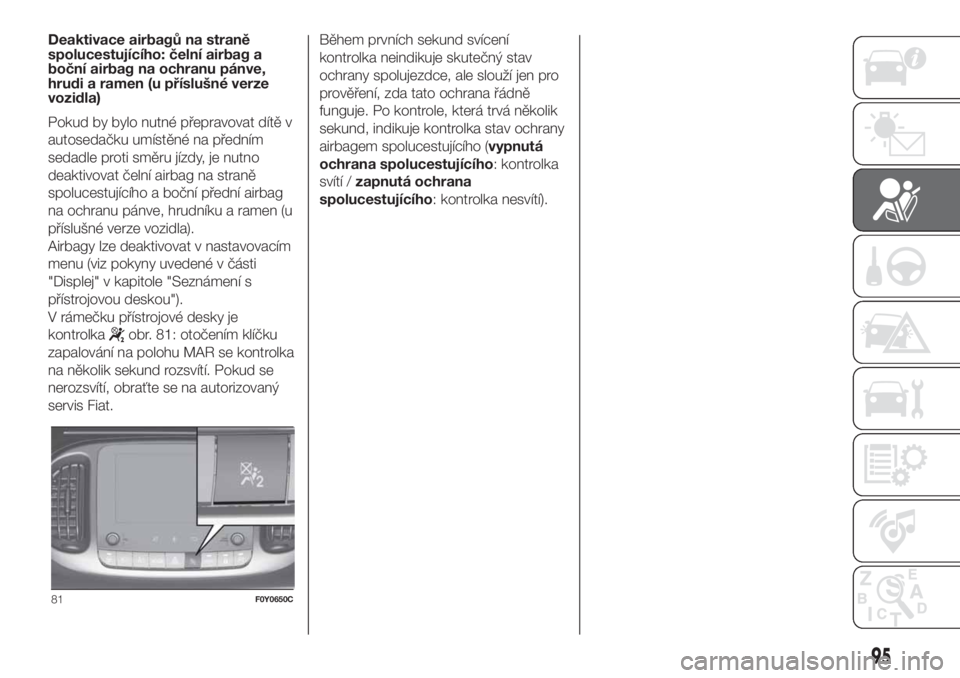

Deaktivace airbagů na straně
spolucestujícího: čelní airbag a
boční airbag na ochranu pánve,
hrudi a ramen (u příslušné verze
vozidla)
Pokud by bylo nutné přepravovat dítě v
autosedačku umístěné na předním
sedadle proti směru jízdy, je nutno
deaktivovat čelní airbag na straně
spolucestujícího a boční přední airbag
na ochranu pánve, hrudníku a ramen (u
příslušné verze vozidla).
Airbagy lze deaktivovat v nastavovacím
menu (viz pokyny uvedené v části
"Displej" v kapitole "Seznámení s
přístrojovou deskou").
V rámečku přístrojové desky je
kontrolka
obr. 81: otočením klíčku
zapalování na polohu MAR se kontrolka
na několik sekund rozsvítí. Pokud se
nerozsvítí, obraťte se na autorizovaný
servis Fiat.Během prvních sekund svícení
kontrolka neindikuje skutečný stav
ochrany spolujezdce, ale slouží jen pro
prověření, zda tato ochrana řádně
funguje. Po kontrole, která trvá několik
sekund, indikuje kontrolka stav ochrany
airbagem spolucestujícího (vypnutá
ochrana spolucestujícího: kontrolka
svítí /zapnutá ochrana
spolucestujícího: kontrolka nesvítí).
81F0Y0650C
95

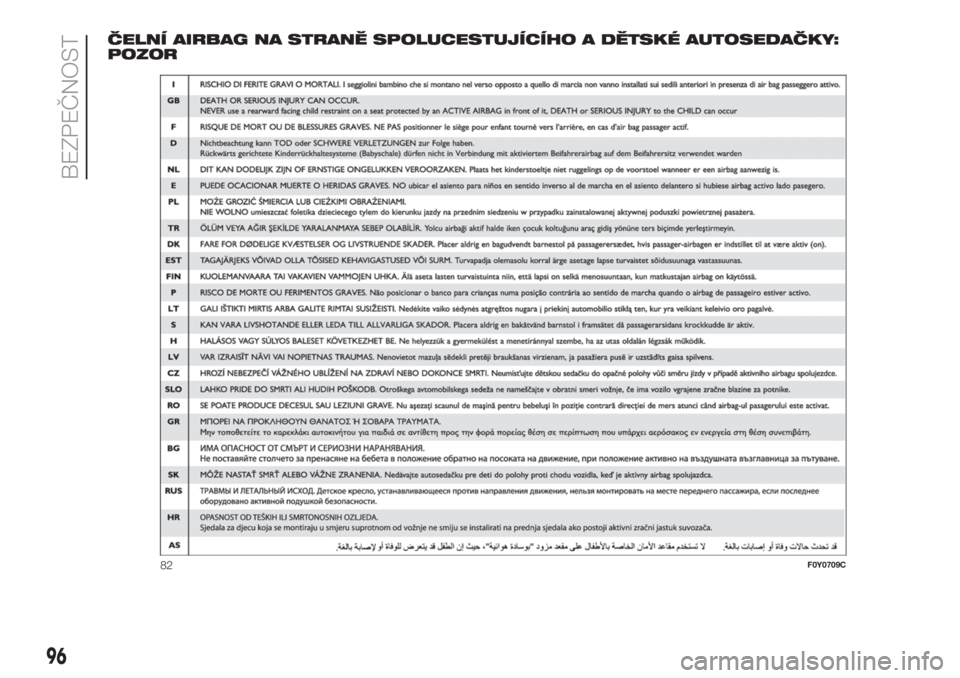

ČELNÍ AIRBAG NA STRANĚ SPOLUCESTUJÍCÍHO A DĚTSKÉ AUTOSEDAČKY:
POZOR
82F0Y0709C
96

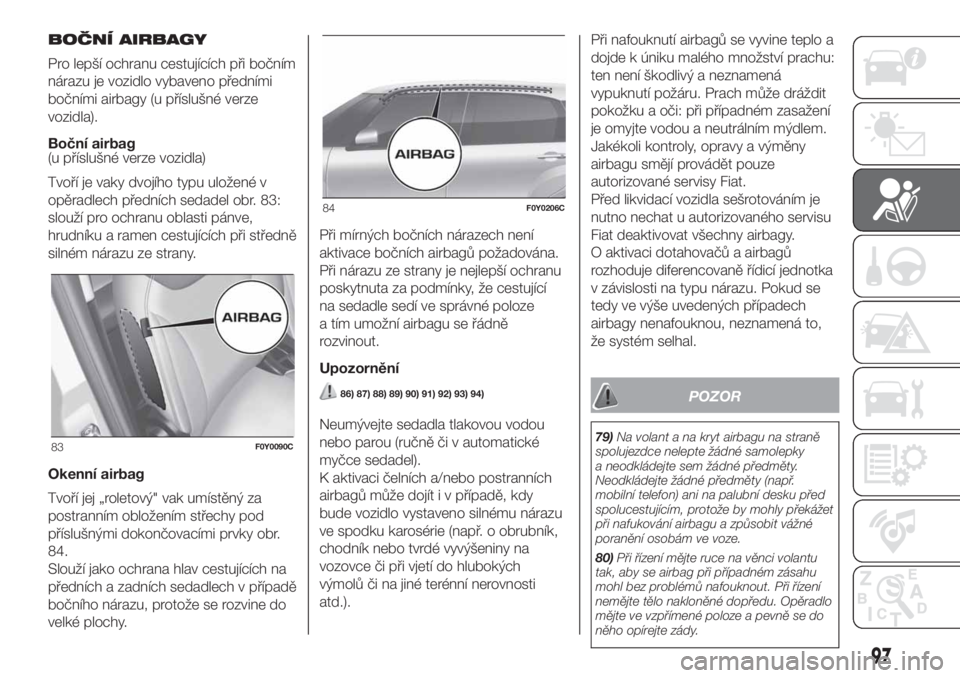

BEZPEČNOST

BOČNÍ AIRBAGY
Pro lepší ochranu cestujících při bočním
nárazu je vozidlo vybaveno předními
bočními airbagy (u příslušné verze
vozidla).
Boční airbag
(u příslušné verze vozidla)
Tvoří je vaky dvojího typu uložené v
opěradlech předních sedadel obr. 83:
slouží pro ochranu oblasti pánve,
hrudníku a ramen cestujících při středně
silném nárazu ze strany.
Okenní airbag
Tvoří jej „roletový" vak umístěný za
postranním obložením střechy pod
příslušnými dokončovacími prvky obr.
84.
Slouží jako ochrana hlav cestujících na
předních a zadních sedadlech v případě
bočního nárazu, protože se rozvine do
velké plochy.Při mírných bočních nárazech není
aktivace bočních airbagů požadována.
Při nárazu ze strany je nejlepší ochranu
poskytnuta za podmínky, že cestující
na sedadle sedí ve správné poloze
a tím umožní airbagu se řádně
rozvinout.
Upozornění
86) 87) 88) 89) 90) 91) 92) 93) 94)
Neumývejte sedadla tlakovou vodou
nebo parou (ručně či v automatické
myčce sedadel).
K aktivaci čelních a/nebo postranních
airbagů může dojít i v případě, kdy
bude vozidlo vystaveno silnému nárazu
ve spodku karosérie (např. o obrubník,
chodník nebo tvrdé vyvýšeniny na
vozovce či při vjetí do hlubokých
výmolů či na jiné terénní nerovnosti
atd.).Při nafouknutí airbagů se vyvine teplo a
dojde k úniku malého množství prachu:
ten není škodlivý a neznamená
vypuknutí požáru. Prach může dráždit
pokožku a oči: při případném zasažení
je omyjte vodou a neutrálním mýdlem.
Jakékoli kontroly, opravy a výměny
airbagu smějí provádět pouze
autorizované servisy Fiat.
Před likvidací vozidla sešrotováním je
nutno nechat u autorizovaného servisu
Fiat deaktivovat všechny airbagy.
O aktivaci dotahovačů a airbagů
rozhoduje diferencovaně řídicí jednotka
v závislosti na typu nárazu. Pokud se
tedy ve výše uvedených případech
airbagy nenafouknou, neznamená to,
že systém selhal.
POZOR
79)Na volant a na kryt airbagu na straně
spolujezdce nelepte žádné samolepky
a neodkládejte sem žádné předměty.
Neodkládejte žádné předměty (např.
mobilní telefon) ani na palubní desku před
spolucestujícím, protože by mohly překážet
při nafukování airbagu a způsobit vážné
poranění osobám ve voze.
80)Při řízení mějte ruce na věnci volantu
tak, aby se airbag při případném zásahu
mohl bez problémů nafouknout. Při řízení
nemějte tělo nakloněné dopředu. Opěradlo
mějte ve vzpřímené poloze a pevně se do
něho opírejte zády.83F0Y0090C
84F0Y0206C
97

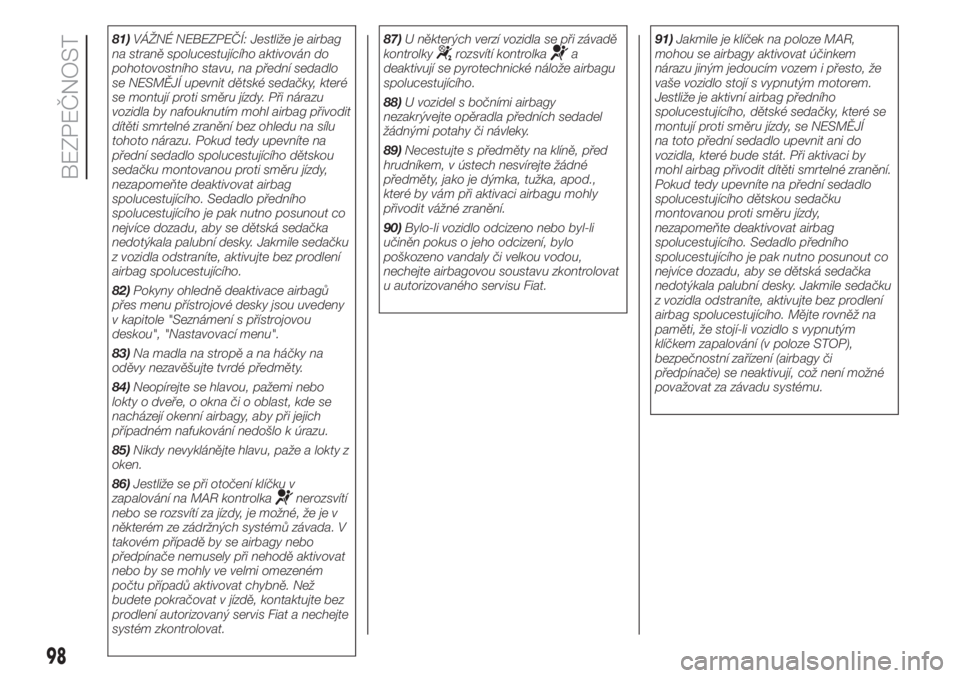

81)VÁŽNÉ NEBEZPEČÍ: Jestliže je airbag
na straně spolucestujícího aktivován do
pohotovostního stavu, na přední sedadlo
se NESMĚJÍ upevnit dětské sedačky, které
se montují proti směru jízdy. Při nárazu
vozidla by nafouknutím mohl airbag přivodit
dítěti smrtelné zranění bez ohledu na sílu
tohoto nárazu. Pokud tedy upevníte na
přední sedadlo spolucestujícího dětskou
sedačku montovanou proti směru jízdy,
nezapomeňte deaktivovat airbag
spolucestujícího. Sedadlo předního
spolucestujícího je pak nutno posunout co
nejvíce dozadu, aby se dětská sedačka
nedotýkala palubní desky. Jakmile sedačku
z vozidla odstraníte, aktivujte bez prodlení
airbag spolucestujícího.
82)Pokyny ohledně deaktivace airbagů
přes menu přístrojové desky jsou uvedeny
v kapitole "Seznámení s přístrojovou
deskou", "Nastavovací menu".
83)Na madla na stropě a na háčky na
oděvy nezavěšujte tvrdé předměty.
84)Neopírejte se hlavou, pažemi nebo
lokty o dveře, o okna či o oblast, kde se
nacházejí okenní airbagy, aby při jejich
případném nafukování nedošlo k úrazu.
85)Nikdy nevyklánějte hlavu, paže a lokty z
oken.
86)Jestliže se při otočení klíčku v
zapalování na MAR kontrolka
nerozsvítí
nebo se rozsvítí za jízdy, je možné, že je v
některém ze zádržných systémů závada. V
takovém případě by se airbagy nebo
předpínače nemusely při nehodě aktivovat
nebo by se mohly ve velmi omezeném
počtu případů aktivovat chybně. Než
budete pokračovat v jízdě, kontaktujte bez
prodlení autorizovaný servis Fiat a nechejte
systém zkontrolovat.87)U některých verzí vozidla se při závadě
kontrolky
rozsvítí kontrolkaa
deaktivují se pyrotechnické nálože airbagu
spolucestujícího.
88)U vozidel s bočními airbagy
nezakrývejte opěradla předních sedadel
žádnými potahy či návleky.
89)Necestujte s předměty na klíně, před
hrudníkem, v ústech nesvírejte žádné
předměty, jako je dýmka, tužka, apod.,
které by vám při aktivaci airbagu mohly
přivodit vážné zranění.
90)Bylo-li vozidlo odcizeno nebo byl-li
učiněn pokus o jeho odcizení, bylo
poškozeno vandaly či velkou vodou,
nechejte airbagovou soustavu zkontrolovat
u autorizovaného servisu Fiat.91)Jakmile je klíček na poloze MAR,
mohou se airbagy aktivovat účinkem
nárazu jiným jedoucím vozem i přesto, že
vaše vozidlo stojí s vypnutým motorem.
Jestliže je aktivní airbag předního
spolucestujícího, dětské sedačky, které se
montují proti směru jízdy, se NESMĚJÍ
na toto přední sedadlo upevnit ani do
vozidla, které bude stát. Při aktivaci by
mohl airbag přivodit dítěti smrtelné zranění.
Pokud tedy upevníte na přední sedadlo
spolucestujícího dětskou sedačku
montovanou proti směru jízdy,
nezapomeňte deaktivovat airbag
spolucestujícího. Sedadlo předního
spolucestujícího je pak nutno posunout co
nejvíce dozadu, aby se dětská sedačka
nedotýkala palubní desky. Jakmile sedačku
z vozidla odstraníte, aktivujte bez prodlení
airbag spolucestujícího. Mějte rovněž na
paměti, že stojí-li vozidlo s vypnutým
klíčkem zapalování (v poloze STOP),
bezpečnostní zařízení (airbagy či
předpínače) se neaktivují, což není možné
považovat za závadu systému.
98
BEZPEČNOST
