FIAT 500L LIVING 2019 Návod k použití a údržbě (in Czech)

VÝMĚNA NÁPLNĚ
Postupujte takto:
Používejte výhradně originální náplně
Fix&Go, které lze zakoupit u
autorizovaného servisu Fiat;
pro vyjmutí náplně stiskněte
uvolňovací tlačítko a zvedněte ji (viz
výše uvedené pokyny).
POZOR
124)POZOR Nejezděte rychlostí vyšší než
80 km/h. Nezrychlujte a nebrzděte příliš
prudce. Sada slouží jen pro dočasnou
opravu, a proto musí pneumatiku co
nejdříve zkontrolovat a opravit odborník.
Před použitím sady se ujistěte, zda není
pneumatika příliš poškozená a zda je ráfek
v dobrém stavu, jinak ji nepoužívejte a
obraťte se na silniční asistenční službu.
Nevyndávejte cizí tělesa z pneumatiky.
Nenechávejte kompresor zapnutý na dobu
delší než 20 minut po sobě: nebezpečí
přehřátí.
125)Informace požadované ze zákona v
platném znění jsou uvedeny na štítku
náplně v sadě Fix&Go. Před použitím si
štítek pozorně pročtěte. Nepoužívejte sadu
v rozporu s pokyny. Sadu smí používat
jen dospělí, nesmí se dovolit používání
nezletilými.
POZOR
52)Lepidlo je účinné při venkovních
teplotách v rozsahu od -40 °C do +55 °C.
Lepidlo má omezenou životnost. Lze
opravovat pneumatiky, které mají
poškození v běhounu do průměru 6 mm.
Nádobu a štítek ukažte technikům, kteří
budou manipulovat s pneumatikou
opravenou pomocí sady pro rychlou
opravu.
POZOR
2)S tlakovou nádobu a lepicí hmotou
nakládejte jako s odpadem tak, abyste
neznečistili životní prostředí. Odpad
likvidujte v souladu s platnými národními a
místními předpisy.
VÝMĚNA ŽÁROVKY
126) 127) 128) 129)53) 54)
ZÁKLADNÍ POKYNY
Před výměnou žárovky je nutno
zkontrolovat, zda nejsou kontakty
zoxidované.
Spálené žárovky je nutno vyměnit za
nové se stejnými charakteristikami.
Po výměně žárovky ve světlometech
zkontrolujte, zda má světelný svazek
správný sklon.
Jestliže přestane svítit některá
žárovka, zkontrolujte nejdříve příslušnou
pojistku: viz umístění pojistek v bodě
"Výměna pojistek" v této kapitole.
UPOZORNĚNÍ Při chladném či vlhkém
počasí nebo po silném dešti či po umytí
vozidla se může povrch světlometů
nebo zadních světel zamlžit a/nebo na
něm mohou zevnitř zkondenzovat
kapky. Je to zcela přirozený jev, který
vzniká rozdílem teploty a vlhkosti mezi
vnitřkem a vnějškem vozidla; není to
závada a nemá vliv na
provozuschopnost osvětlovacích
zařízení. Rozsvícením světel zamlžení
rychle zmizí od středu k okrajům krytu.
129

TYPY ŽÁROVEK
Použití Tipo Výkon
Potkávací / dálkové světlomety H7 55W
Denní světla (DRL) LED + žárovka W21W 21W
Přední poziční LED –
Zadní poziční / brzdová P21/5W 21W/5W
Přední ukazatelé směru PY21W 21W
Boční směrová světla WY5W 5W
Zadní ukazatelé směru P21W 21W
Třetí brzdové světlo LED –
Mlhový světlomet H11 55W
Zpátečka W16W 16W
Zadní svítilna do mlhy W16W 16W
Registrační značka C5W 5W
Přední stropní svítilna C5W 5W
Přední stropní svítidla (sluneční clony) C5W 5W
Svítilna v zavazadlovém prostoru W5W 5W
Svítilna ve skříňce v palubní desce C5W 5W
Zadní stropní svítilny C5W 5W
130
V NOUZI

PŘEDNÍ HORNÍ OPTICKÁ
SKUPINA
Obsahuje žárovky směrových a
potkávacích světel.
Žárovky jsou umístěny takto obr. 123:
A: směrová světla
B: potkávací světlomety
SMĚROVÁ SVĚTLA
Postup při výměně žárovky:
odstraňte kryt A obr. 123;
otočte žárovkovou objímkou B obr.
124 doprava, vytáhněte žárovku C a
vyměňte ji;
namontujte novou žárovku do
objímky, ujistěte se, zda je správně
zajištěna;
zasuňte objímku do uložení a otočte
jí doprava na zaklapnutí;
nasaďte zpět kryt A obr. 123.POTKÁVACÍ SVĚTLOMETY
Postup při výměně žárovky:
sejměte kryt B obr. 123;
vyndejte konektor s objímkou
žárovky C obr. 125 vytažením směrem
ven;
vyjměte žárovku D z konektoru E a
vyměňte ji;
namontujte novou žárovku do
konektoru, ujistěte se, zda je správně
zajištěna;
zandejte konektor s objímkou
žárovky C zpět do uložení;
nasaďte zpět kryt B obr. 123.
PŘEDNÍ SPODNÍ
OPTICKÁ SKUPINA
Obsahuje žárovky dálkových a
pozičních/denních světel (DRL).
Žárovky jsou umístěny takto obr. 126:
C: dálkové světlomety
D: Poziční světla/denní světla (DRL)
DÁLKOVÉ SVĚTLOMETY
Postup při výměně žárovky:
kolo natočte dovnitř;
vyšroubujte šrouby A obr. 127 a
sejměte víko B;
sundejte kryt C obr. 126;
123F0Y0021C
124F0Y0022C
125F0Y0023C
126F0Y0499C
131

vyndejte konektor s objímkou
žárovky D vytažením směrem ven;
vyjměte žárovku E z konektoru F a
vyměňte ji;
namontujte novou žárovku do
konektoru, ujistěte se, zda je správně
zajištěna;
zandejte konektor s objímkou
žárovky D zpět do uložení;
nasaďte zpět kryt C.POZIČNÍ SVĚTLA / DENNÍ
SVĚTLA (DRL)
Poziční světla / denní světla (DRL)
(verze s ledkovými světly)
S výměnou žárovek se obraťte na
autorizovaný servis Fiat.
Denní světla (DRL)
(verze se žárovkami)
Postup při výměně žárovky:
kolo natočte dovnitř;
vyšroubujte šrouby A obr. 127 a
sejměte víko B;
sundejte kryt D obr. 126;
otočte žárovkovou objímkou E obr.
129 doprava, vytáhněte žárovku F z
konektoru G a vyměňte ji;
namontujte novou žárovku do
konektoru, ujistěte se, zda je správně
zajištěna;
zasuňte objímku E do uložení a
otočte jí doprava na zaklapnutí;
nasaďte zpět kryt D.
BOČNÍ SMĚROVÁ SVĚTLA
Postup při výměně žárovky:
zatlačením na kryt A obr. 130
uvolněte vnitřní svorku B obr. 131;
vytáhněte optickou skupinu směrem
ven;
otočte objímkou C doleva, vytáhněte
žárovku D a vyměňte ji;
127F0Y0145C
128F0Y0025C
129F0Y0026C
130F0Y0147C
131F0Y0171C
132
V NOUZI

zasuňte objímku žárovky C do krytu
A obr. 130 a otočte jí doprava;
namontujte celou skupinu zpět a
ujistěte se o zaklapnutí vnitřní svorky B
obr. 131.
PŘEDNÍ MLHOVÁ SVĚTLA
(u příslušné verze vozidla)
Postup při výměně žárovky:
kolo natočte dovnitř;
vyšroubujte šrouby A obr. 132 a
sejměte víko B;
zatlačte na svorku C obr. 133 a
odpojte elektrický konektor D;
natočte a vyndejte žárovkovou
objímku E;
uvolněte žárovku a vyměňte ji;
namontujte novou žárovku a
postupujte v opačném pořadí úkonů.ZADNÍ OPTICKÉ
SKUPINY
Obsahují žárovky pozičních, brzdových
a směrových světel.
Postup při výměně žárovek:
vyjměte imbusový klíč A obr. 134
dodaný s vozidlem;
uvolněte úchytku B obr. 135 a
sundejte kryt C (na boku zavazadlového
prostoru);
imbusovým klíčem A vyšroubujte
upevňovací zařízení D obr. 136 zadní
optické skupiny;
vyjměte optickou skupinu oběma
rukama ve směru šipek obr. 137;
odpojte elektrický konektor,
vyšroubujte upevňovací šrouby E obr.
138 a vyndejte skupinu objímek
žárovek;
132F0Y0148C
133F0Y0033C
134F0Y0149C
135F0Y0150C
136F0Y0258C
133

pak vyměňte příslušnou žárovku obr.
139: F = směrové ukazatele, G =
obrysová/brzdová světla.
ZADNÍ PEVNÉ OPTICKÉ
SKUPINY
Obsahuje žárovky zadních svítilen do
mlhy (levá strana) a zpátečky (pravá
strana).
UPOZORNĚNÍ
Při
výměně
žárovky

zadní
svítilny
do
mlhy
postupujte
velmi

opatrně:
NEBEZPEČÍ
POPÁLENIN
od
horkého
tlumiče
výfuku.
Verze500L
Postup
při
výměně
žárovky:
WF
TQPEOÓ

2ÈTUJ
TQPEOÓIP
OÈSB[OÓLV

VWPMO
6UF
TWPSLZ
"
PCS


WZÝSPVCVKUF

VQFW
KPWBDÓ
ÝSPVC
#
B
PETUSB
KUF
WÓLP
KF
MJ
WF
WâCBW
6

odpojte
elektrický
konektor
C,

natočte
doleva
žárovku
s
paticí
D
obr.

141
a
vytáhněte
je
ven;




uvolněte
žárovku
a
vyměňte
ji;
zasuňte
žárovku
s
paticí
D
a
otočte

jí

doprava;
Q
SJQPKUF
[Q
6U
FMFLUSJDLâ
LPOFLUPS
$





VQFWO
6UF
[Q
6U
WÓLP
ECFKUF
OB

TQSÈWOÏ
[BKJÝU
6OÓ
[BÝSPVCVKUF
VQFW
KPWBDÓ
ÝSPVC
#
Verze 500L WAGON
Postup při výměně žárovky:
otevřete zavazadlový prostor,
odstraňte rámeček, vyšroubujte čtyři
upevňovací šrouby A obr. 142 a
vyndejte optickou skupinu B;
odpojte elektrický konektor a otočte
objímkou žárovky C obr. 143 doleva;
vyjměte žárovku D z objímky a
vyměňte ji;
137F0Y0151C
138F0Y0027C
139F0Y0028C140F0Y0634C
141F0Y0635C
134
V NOUZI

namontujte novou žárovku do
objímky, ujistěte se, zda je správně
zajištěna;
zasuňte objímku žárovky C do krytu
a otočte jí doprava a připojte elektrický
konektor;
namontujte správně optickou
skupinu B obr. 142, zašroubujte čtyři
upevňovací šrouby A a zavřete
zavazadlový prostor.TŘETÍ BRZDOVÁ SVĚTLA
Tvoří je diody LED. Nachází se na
zadním výklopném víku zavazadlového
prostoru. Žárovky si nechejte vyměnit
u autorizovaného servisu Fiat.
OSVĚTLENÍ
REGISTRAČNÍ ZNAČKY
Postup při výměně žárovek:
sejměte kryt A obr. 144;
vyměňte žárovku B obr. 145 po
uvolnění z bočních kontaktů;
nasaďte novou žárovku, ujistěte se,
zda je řádně zajištěná mezi kontakty;
pak namontujte zpět krytku A obr. 144.
POZOR
126)Před výměnou žárovky počkejte, až
výfukové potrubí vychladne: NEBEZPEČÍ
POPÁLENIN!
127)Nesprávné úpravy nebo opravy
elektrické soustavy provedené bez
přihlédnutí k technickým charakteristikám
soustavy mohou způsobit provozní závady
a vyvolat nebezpečí požáru.
128)Halogenová žárovky obsahují stlačený
plyn, v případě rozbití proto hrozí, že se
střepy rozlétnou.
129)Při výměně žárovek musí být motor
vypnutý, vozidlo nesmí tvořit překážku
provozu a žárovku lze vyměnit za
bezpečných podmínek (viz pokyny v části
„Odstavené vozidlo“). Ujistěte se rovněž, že
je motor studený, aby se vyloučilo
nebezpečí popálenin.
POZOR
53)U halogenových žárovek se dotýkejte
pouze jejich kovových částí. Jestliže se
dotknete prsty průhledné hlavice žárovky,
sníží se intenzita světelného svazku. Může
dojít i ke zkrácení životnosti žárovky. V
případě náhodného kontaktu otřete baňku
tkaninou navlhčenou lihem a nechte ji
vyschnout.
142F0Y0032C
143F0Y0029C144F0Y0030C
145F0Y0031C
135

54)Výměnu žárovek je vhodné svěřit pokud
možno autorizovanému servisu Fiat.
Řádně fungující žárovky správné hodnoty
představují základní předpoklad pro
bezpečnost jízdy a dodržení platných

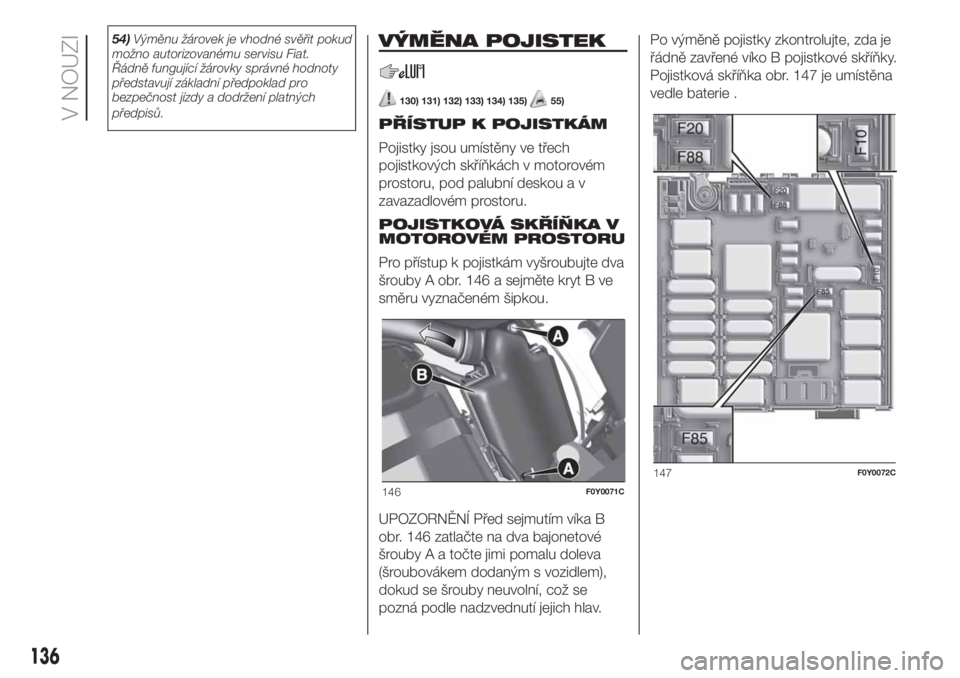

předpisů.VÝMĚNA POJISTEK
130) 131) 132) 133) 134) 135)55)
PŘÍSTUP K POJISTKÁM
Pojistky jsou umístěny ve třech
pojistkových skříňkách v motorovém
prostoru, pod palubní deskou a v
zavazadlovém prostoru.
POJISTKOVÁ SKŘÍŇKA V
MOTOROVÉM PROSTORU
Pro přístup k pojistkám vyšroubujte dva
šrouby A obr. 146 a sejměte kryt B ve
směru vyznačeném šipkou.
UPOZORNĚNÍ Před sejmutím víka B
obr. 146 zatlačte na dva bajonetové
šrouby A a točte jimi pomalu doleva
(šroubovákem dodaným s vozidlem),
dokud se šrouby neuvolní, což se
pozná podle nadzvednutí jejich hlav.Po výměně pojistky zkontrolujte, zda je
řádně zavřené víko B pojistkové skříňky.
Pojistková skříňka obr. 147 je umístěna
vedle baterie .
146F0Y0071C
147F0Y0072C
136
V NOUZI

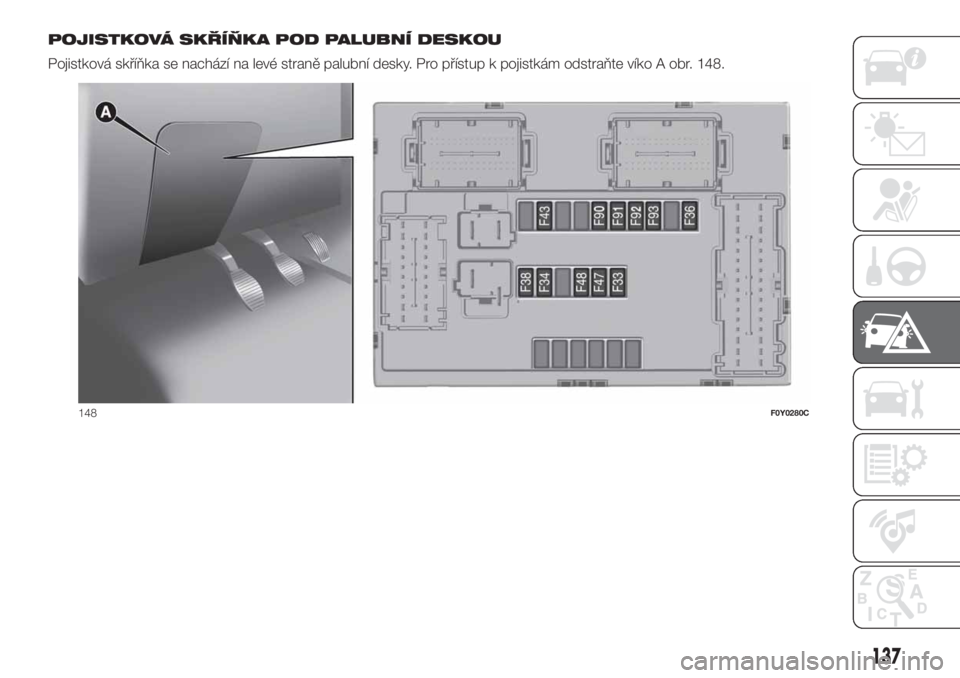

POJISTKOVÁ SKŘÍŇKA POD PALUBNÍ DESKOU
Pojistková skříňka se nachází na levé straně palubní desky. Pro přístup k pojistkám odstraňte víko A obr. 148.
148F0Y0280C
137

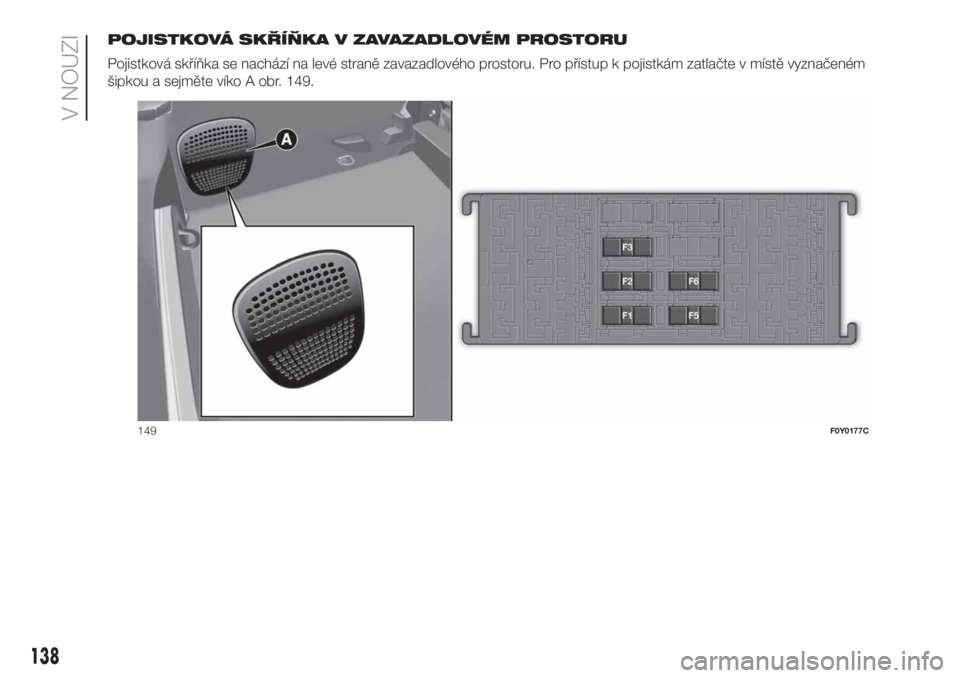

POJISTKOVÁ SKŘÍŇKA V ZAVAZADLOVÉM PROSTORU
Pojistková skříňka se nachází na levé straně zavazadlového prostoru. Pro přístup k pojistkám zatlačte v místě vyznačeném
šipkou a sejměte víko A obr. 149.
149F0Y0177C
138
V NOUZI
