FIAT 500L LIVING 2021 Knjižica s uputama za uporabu i održavanje (in Croatian)

Nemojte pomicati sjedalo ako u njemu
sjedi dijete ili sjedi u odgovarajućoj dječjoj
sjedalici.
UPOZORENJE
Sl. 90 Sl. 91

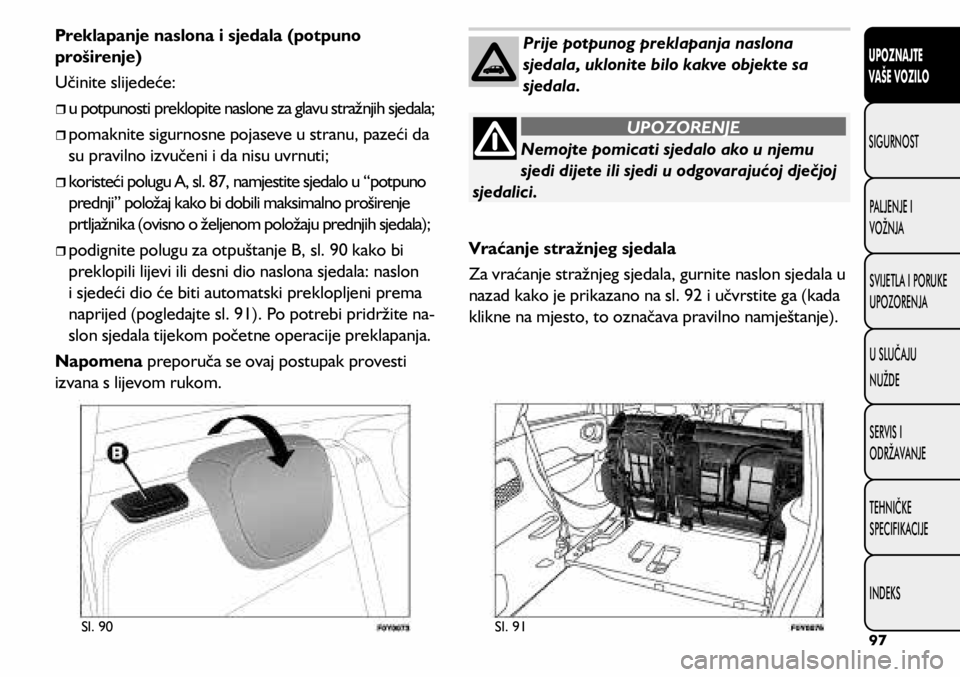

Preklapanje naslona i sjedala (potpuno
proširenje)
Učinite slijedeće:

ˆu potpunosti preklopite naslone za glavu stražnjih sjedala;

ˆpomaknite sigurnosne pojaseve u stranu, pazeći da
su pravilno izvučeni i da nisu uvrnuti;

ˆkoristeći polugu A, sl. 87, namjestite sjedalo u “potpuno
prednji” položaj kako bi dobili maksimalno proširenje
prtljažnika (ovisno o željenom položaju prednjih sjedala);

ˆpodignite polugu za otpuštanje B, sl. 90 kako bi
preklopili lijevi ili desni dio naslona sjedala: naslon
i sjedeći dio će biti automatski preklopljeni prema
naprijed (pogledajte sl. 91). Po potrebi pridržite na -
slon sjedala tijekom početne operacije preklapanja.
Napomena preporuča se ovaj postupak provesti
izvana s lijevom rukom.
Prije potpunog preklapanja naslona
sjedala, uklonite bilo kakve objekte sa
sjedala.
Vraćanje stražnjeg sjedala
Za vraćanje stražnjeg sjedala, gurnite naslon sjedala u
nazad kako je prikazano na sl. 92 i učvrstite ga (kada
klikne na mjesto, to označava pravilno namještanje).
97
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLU

Provjerite je li naslon sjedala pravilno
učvršćen na obje strane kako bi spriječili
da se pomakne u slučaju naglog kočenja, uz
mogućnost udaranja putnika.
UPOZORENJE
Vraćanje naslona sjedala
Za vraćanje naslona sjedala u uspravni položaj, podi-
gnite polugu B, sl. 88 i podignite naslon.“CARGO MAGIC SPACE” SUSTAV
(ako je ugrađen)
Automobil ima teretnu platformu koja se može na -
mjestiti na tri različite visine, a koja se naziva “Cargo
Magic Space”, te omogućuje modularni volumen prtl -
jažnog prostora:

ˆPoložaj 0 (platforma potpuno spuštena): omo -
gućuje maksimalni kapacitet prtljažnog prostora;

ˆPoložaj 1 (platforma na graničnoj razini): omo -
gućuje graničnu razinu za olakšavanje utovara/isto -
vara predmete iz prtljažnika. Također omogućuje
da se prostor ispod platforme koristi kao dodatni
pretinac za odlaganje predmeta koji su krhki i mali;

ˆPoložaj 2 (platforma potpuno podignuta) :
zajedno sa spuštanjem naslona stražnjih sjedala i
sjedala suvozača, omogućuje utovar dugačkih pred -
meta. Preporuča se koristiti ovaj položaj samo za
vrijeme prijevoza tih predmeta. Nakon toga vratite
platformu u položaj 0 ili 1.
Dimenzije platforme omogućuju
maksimalni kapacitet raspodijeljenog
tereta od 80 kg (u položaju 1) ili 40 kg (u
položaju 2): ne ubacujte teže predmete.
Sl. 9298
UPOZNAJTE
VAŠE VOZILO
SI*URNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLU

Sl. 93Sl. 95 Sl. 94

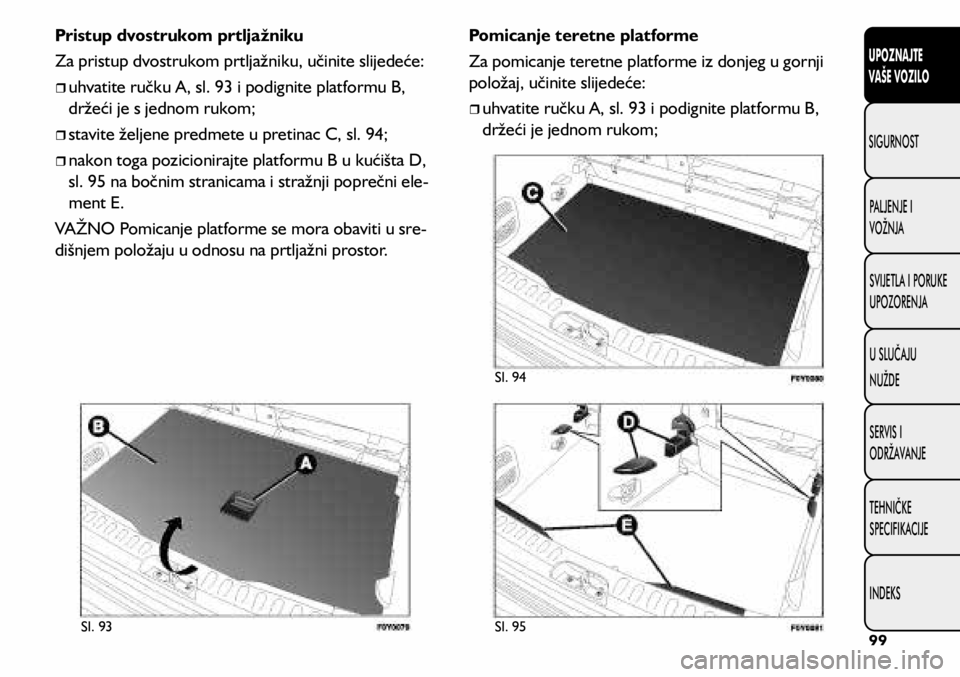

Pristup dvostrukom prtljažniku
Za pristup dvostrukom prtljažniku, učinite slijedeće:

ˆuhvatite ručku A, sl. 93 i podignite platformu B,
držeći je s jednom rukom;

ˆstavite željene predmete u pretinac C, sl. 94;

ˆnakon toga pozicionirajte platformu B u kućišta D,
sl. 95 na bočnim stranicama i stražnji poprečni ele -
ment E.
VAŽNO Pomicanje platforme se mora obaviti u sre -
dišnjem položaju u odnosu na prtljažni prostor. Pomicanje teretne platforme
Za pomicanje teretne platforme iz donjeg u gornji
položaj, učinite slijedeće:

ˆuhvatite ručku A, sl. 93 i podignite platformu B,
držeći je jednom rukom;
99
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
TEHNIČKE
SPECIFIKACIJE SERVIS I
ODRŽAVANJE
INDEKS

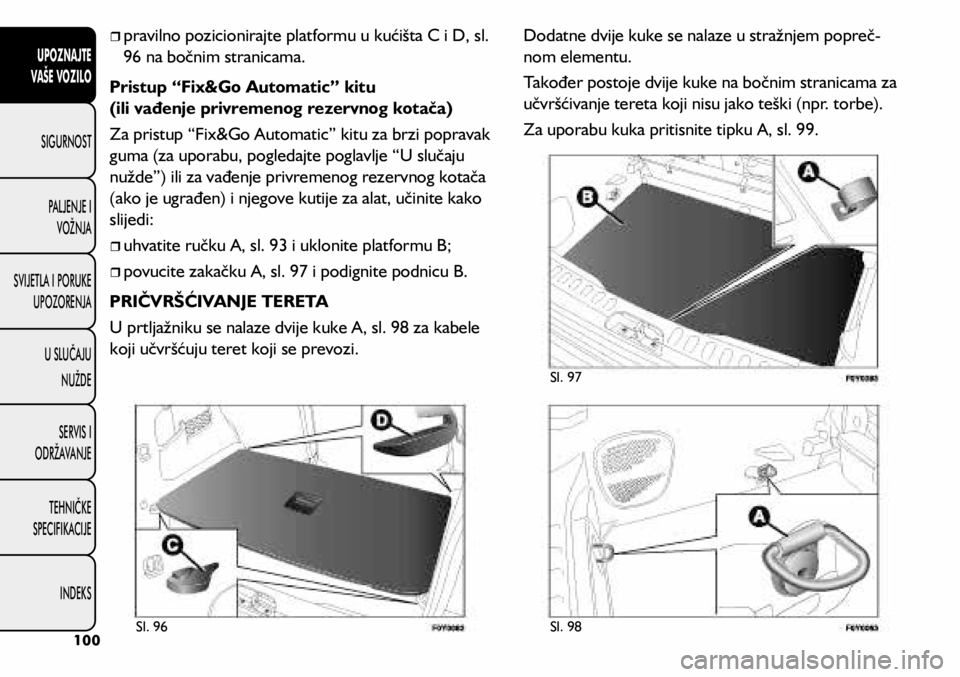

ˆpravilno pozicionirajte platformu u kućišta C i D, sl.
96 na bočnim stranicama.
Pristup “Fix&Go Automatic” kitu
(ili vađenje privremenog rezervnog kotača)
Za pristup “Fix&Go Automatic” kitu za brzi popravak
guma (za uporabu, pogledajte poglavlje “U slučaju
nužde”) ili za vađenje privremenog rezervnog kotača
(ako je ugrađen) i njegove kutije za alat, učinite kako
slijedi:

ˆuhvatite ručku A, sl. 93 i uklonite platformu B;

ˆpovucite zakačku A, sl. 97 i podignite podnicu B.
PRIČVRŠĆIVANJE TERETA
U prtljažniku se nalaze dvije kuke A, sl. 98 za kabele
koji učvršćuju teret koji se prevozi. Dodatne dvije kuke se nalaze u stražnjem popreč
-
nom elementu.
Također postoje dvije kuke na bočnim stranicama za
učvršćivanje tereta koji nisu jako teški (npr. torbe).
Za uporabu kuka pritisnite tipku A, sl. 99.
Sl. 96 Sl. 98 Sl. 97100
832=1$-7(
9$

Sl. 100Sl. 101
Sl. 99
VAŽNO Svaka kuka ima maksimalni kapacitet opte
-
rećenja od 10 kg.
PRETINCI ZA ODLAGANJE
U bočnim stranicama se nalaze dva pretinca, sl. 100. Također postoji pretinac unutar prtljažnika A, sl. 101.
Za vađenje pretinca, povucite ga prema gore iz odgo
-
varajućeg kućišta.
Za vraćanje pretinca, ubacite zakačke u kućišta na
bočnim oblogama, pazeći da pozicionirate pretinac s
tri trake koje su okrenute prema prtljažniku.
101
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
TEHNIČKE
SPECIFIKACIJE SERVIS I
ODRŽAVANJE
INDEKS

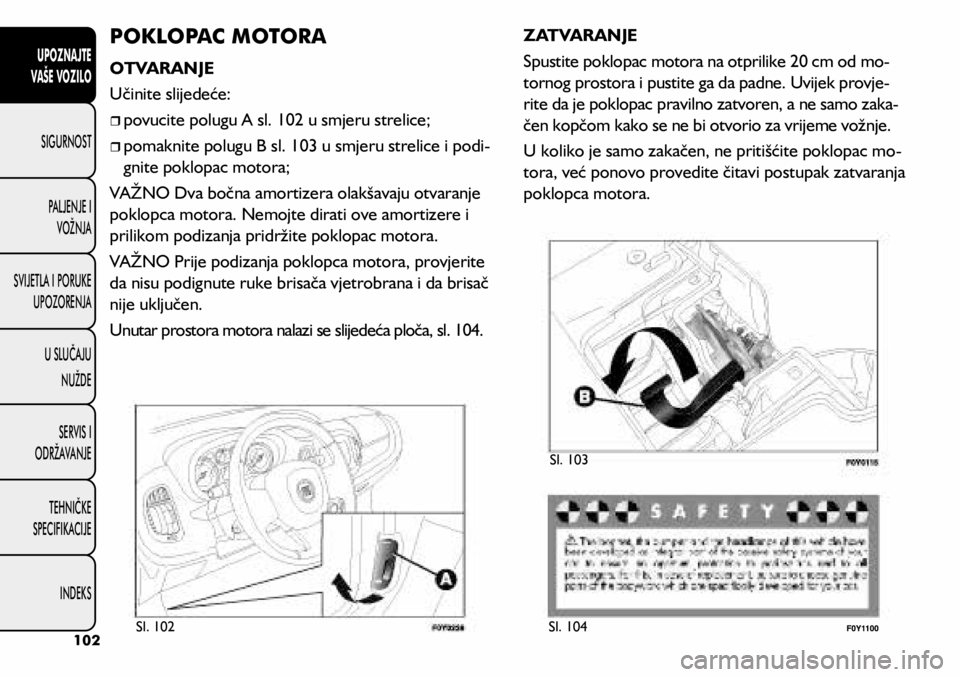

POKLOPAC MOTORA
OTVARANJE
Učinite slijedeće:

ˆpovucite polugu A sl. 102 u smjeru strelice;

ˆpomaknite polugu B sl. 103 u smjeru strelice i podi -
gnite poklopac motora;
VAŽNO Dva bočna amortizera olakšavaju otvaranje
poklopca motora. Nemojte dirati ove amortizere i
prilikom podizanja pridržite poklopac motora.
VAŽNO Prije podizanja poklopca motora, provjerite
da nisu podignute ruke brisača vjetrobrana i da brisač
nije uključen.
Unutar prostora motora nalazi se slijedeća ploča, sl. 104. ZATVARANJE
Spustite poklopac motora na otprilike 20 cm od mo
-
tornog prostora i pustite ga da padne. Uvijek provje-
rite da je poklopac pravilno zatvoren, a ne samo zaka-
čen kopčom kako se ne bi otvorio za vrijeme vožnje.
U koliko je samo zakačen, ne pritišćite poklopac mo -
tora, već ponovo provedite čitavi postupak zatvaranja
poklopca motora.
Sl. 102 Sl. 104Sl. 103102
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLUČAJU NUŽDE
TE+NIČKE
SPECIFIKACIJE SERVIS I
ODRŽAVANJE
INDEKS

Nakon što prijeđete nekoliko kilometara,
provjerite dali su pričvrsni vijci zategnuti.
UPOZORENJE
Nikad ne prekoračujte maksimalno
dozvoljenu nosivost (pogledajte „Tehničke
specifikacije“).
UPOZORENJE
Radi sigurnosti, tijekom vožnje poklopac
motora mora biti uvijek dobro zatvoren.
Provjerite je li poklopac motora dobro zatvoren
i da je zakačka aktivirana. Ako tijekom vožnje
uočite da zakačka nije dobro zaključana, odmah
se zaustavite i dobro zatvorite poklopac motora.
UPOZORENJE
Sl. 105

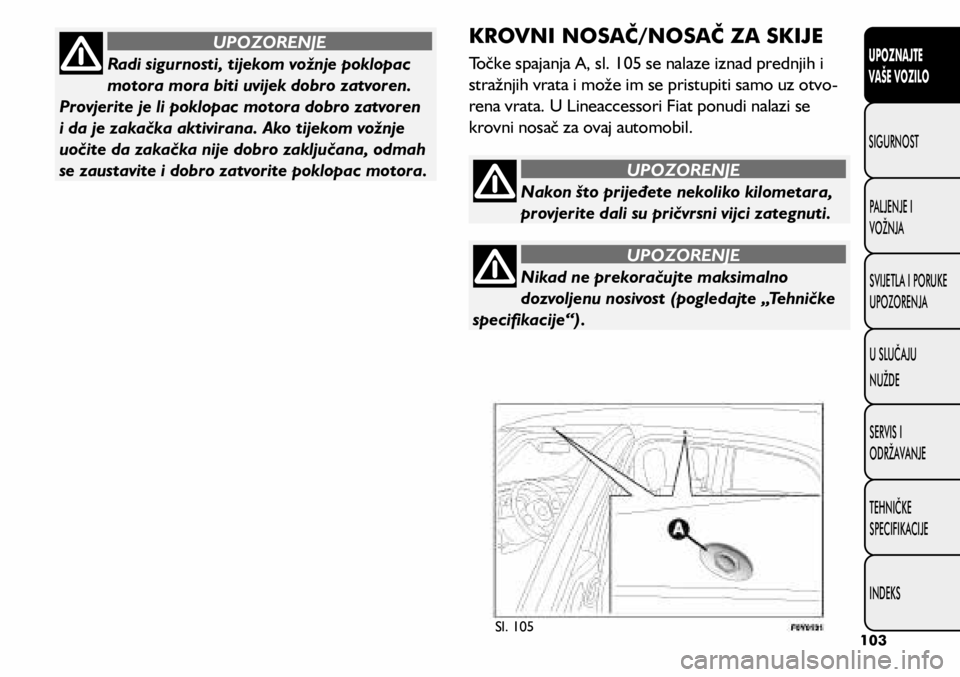

KROVNI NOSAČ/NOSAČ ZA SKIJE
Točke spajanja A, sl. 105 se nalaze iznad prednjih i
stražnjih vrata i može im se pristupiti samo uz otvo -
rena vrata. U Lineaccessori Fiat ponudi nalazi se
krovni nosač za ovaj automobil.
103
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLU

Pravilno rasporedite teret prilikom
prevoženja tereta, imajte na umu da se
prilikom prijevoza tereta povećava osjetljivost
vozila na bočne udare vjetra.
UPOZORENJE
Strogo se pridržavajte zakonskih propisa
koji se odnos na maksimalne dimenzije
prevoženog tereta.
PREDNJA SVJETLA
PODEŠAVANJE VISINE SVJETLOSNOG
SNOPA
Pravilan položaj svjetlosnog snopa je vrlo važan za
udobnost i sigurnost, ne samo za vozača već isto tako
i za ostale sudionike u prometu. To je propisano i
zakonom o prometu.
Kako bi se osigurala najbolja vidljivost kako za Vas
tako i za ostale sudionike u prometu svjetla za vožnju
se moraju pravilno podesiti.
Za pravilno podešavanje svjetala za vožnju obratite se
ovlaštenom Fiat servisu.
Provjerite visinu snopa svaki put kada se promjeni
opterećenje i njegova raspodjela.
PODEŠAVANJE NAGIBA
Uređaj je moguće koristiti samo kada je kontakt ključ
u položaju MAR i kada su pri tome upaljena kratka
svjetla.
104
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE UPOZORENJA
U SLU

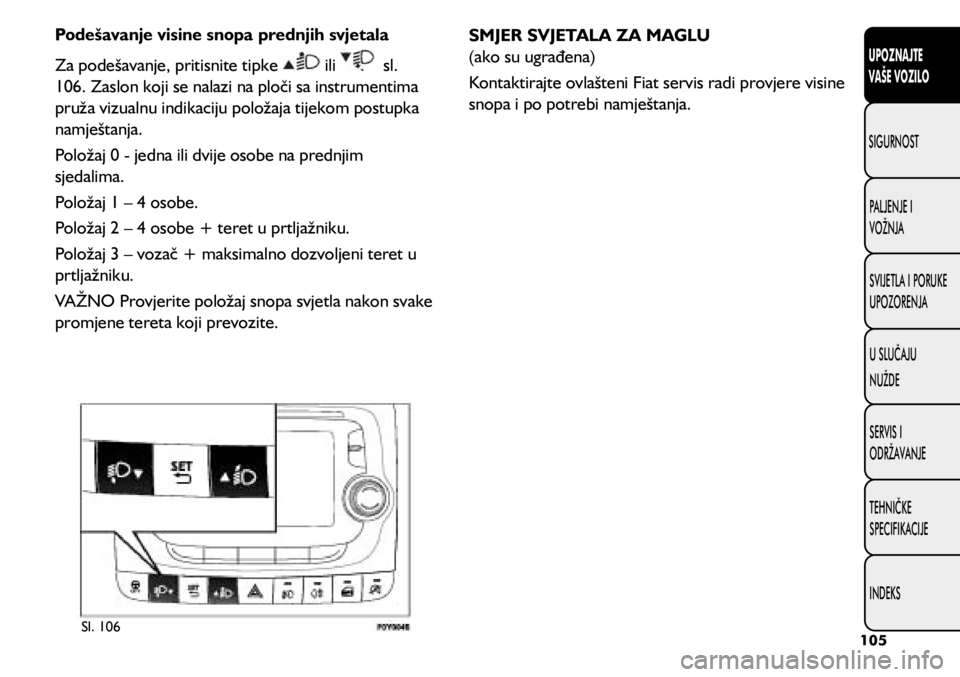

Podešavanje visine snopa prednjih svjetala
Za podešavanje, pritisnite tipke
ili sl.
106. Zaslon koji se nalazi na ploči sa instrumentima
pruža vizualnu indikaciju položaja tijekom postupka
namještanja.
Položaj 0 - jedna ili dvije osobe na prednjim
sjedalima.
Položaj 1 – 4 osobe.
Položaj 2 – 4 osobe + teret u prtljažniku.
Položaj 3 – vozač + maksimalno dozvoljeni teret u
prtljažniku.
VAŽNO Provjerite položaj snopa svjetla nakon svake
promjene tereta koji prevozite. SMJER SVJETALA ZA MAGLU
(ako su ugrađena)
Kontaktirajte ovlašteni Fiat servis radi provjere visine
snopa i po potrebi namještanja.
Sl. 106105
UPOZNAJTE
VAŠE VOZILO
SIGURNOST
PALJENJE I
VOŽNJA
SVIJETLA I PORUKE
UPOZORENJA
U SLUČAJU
NUŽDE
TEHNIČKE
SPECIFIKACIJE SERVIS I
ODRŽAVANJE
INDEKS

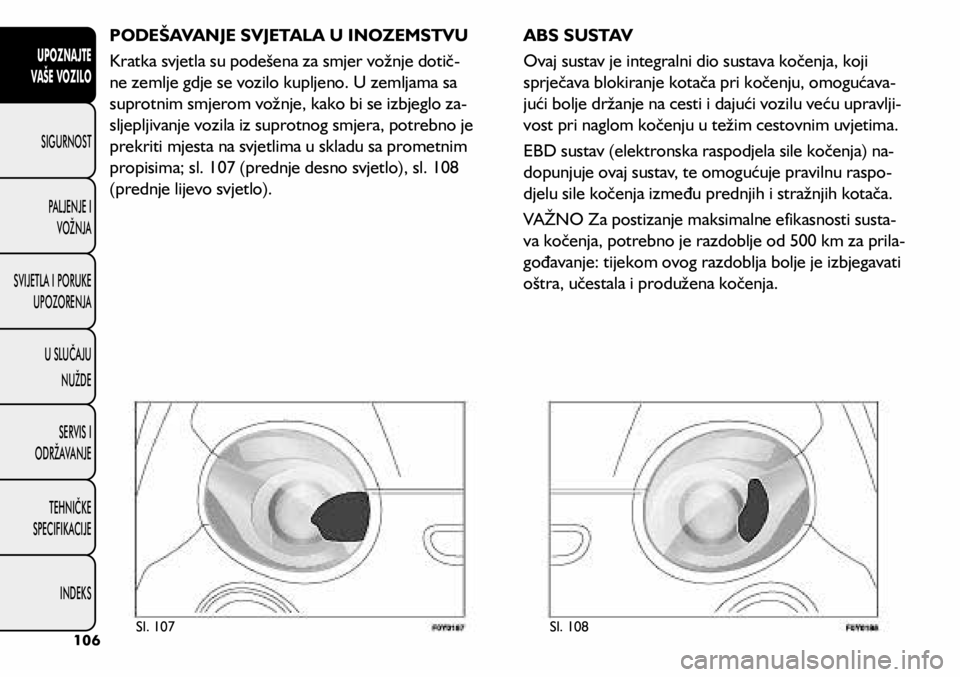

PODEŠAVANJE SVJETALA U INOZEMSTVU
Kratka svjetla su podešena za smjer vožnje dotič-
ne zemlje gdje se vozilo kupljeno. U zemljama sa
suprotnim smjerom vožnje, kako bi se izbjeglo za -
sljepljivanje vozila iz suprotnog smjera, potrebno je
prekriti mjesta na svjetlima u skladu sa prometnim
propisima; sl. 107 (prednje desno svjetlo), sl. 108
(prednje lijevo svjetlo). ABS SUSTAV
Ovaj sustav je integralni dio sustava kočenja, koji
sprječava blokiranje kotača pri kočenju, omogućava
-
jući bolje držanje na cesti i dajući vozilu veću upravlji -
vost pri naglom kočenju u težim cestovnim uvjetima.
EBD sustav (elektronska raspodjela sile kočenja) na -
dopunjuje ovaj sustav, te omogućuje pravilnu raspo -
djelu sile kočenja između prednjih i stražnjih kotača.
VAŽNO Za postizanje maksimalne efikasnosti susta -
va kočenja, potrebno je razdoblje od 500 km za prila -
gođavanje: tijekom ovog razdoblja bolje je izbjegavati
oštra, učestala i produžena kočenja.
Sl. 107 Sl. 108106
