FIAT 500X 2017 Drift- och underhållshandbok (in Swedish)

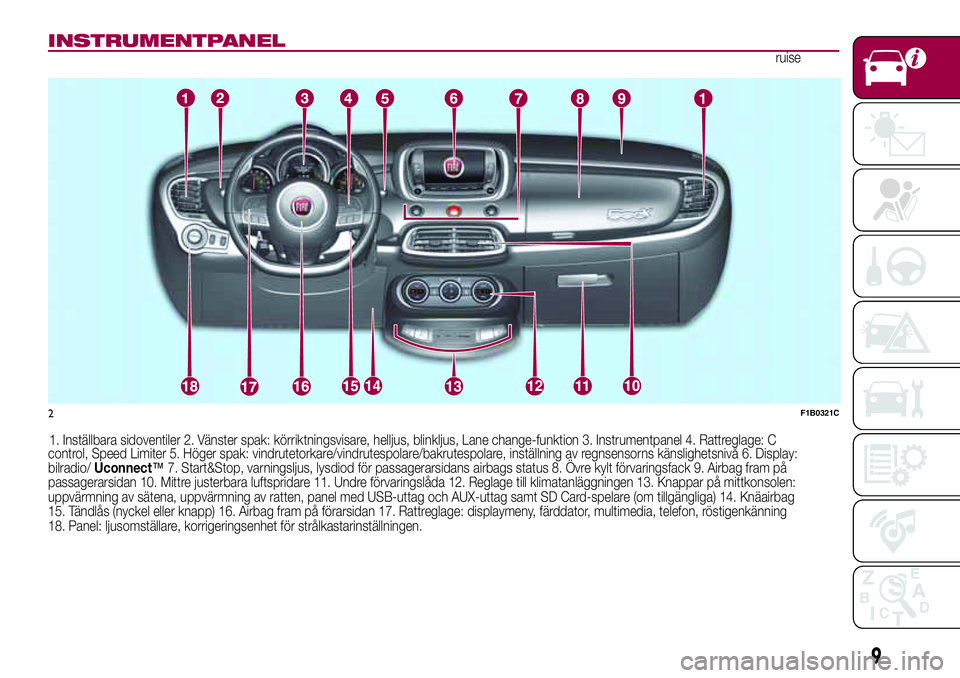

INSTRUMENTPANEL
1. Inställbara sidoventiler 2. Vänster spak: körriktningsvisare, helljus, blinkljus, Lane change-funktion 3. Instrumentpanel 4. Rattreglage: Cruise
control, Speed Limiter 5. Höger spak: vindrutetorkare/vindrutespolare/bakrutespolare, inställning av regnsensorns känslighetsnivå 6. Display:
bilradio/Uconnect™7. Start&Stop, varningsljus, lysdiod för passagerarsidans airbags status 8. Övre kylt förvaringsfack 9. Airbag fram på
passagerarsidan 10. Mittre justerbara luftspridare 11. Undre förvaringslåda 12. Reglage till klimatanläggningen 13. Knappar på mittkonsolen:
uppvärmning av sätena, uppvärmning av ratten, panel med USB-uttag och AUX-uttag samt SD Card-spelare (om tillgängliga) 14. Knäairbag
15. Tändlås (nyckel eller knapp) 16. Airbag fram på förarsidan 17. Rattreglage: displaymeny, färddator, multimedia, telefon, röstigenkänning
18. Panel: ljusomställare, korrigeringsenhet för strålkastarinställningen.
1211
2F1B0321C
9

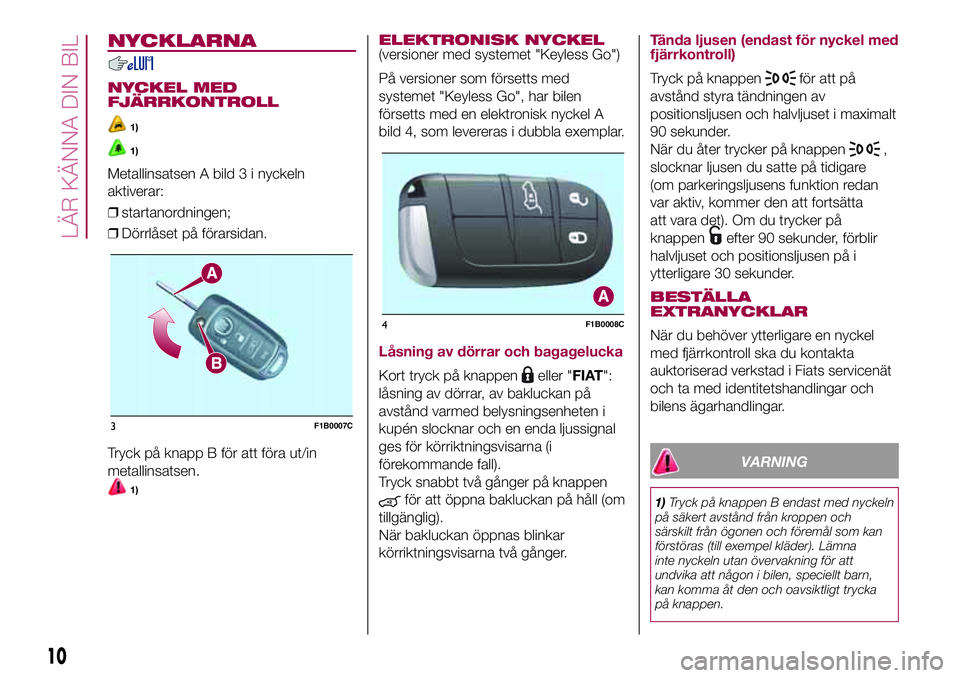

NYCKLARNA
NYCKEL MED
FJÄRRKONTROLL
1)
1)
Metallinsatsen A bild 3 i nyckeln
aktiverar:
❒startanordningen;
❒Dörrlåset på förarsidan.
Tryck på knapp B för att föra ut/in
metallinsatsen.
1)
ELEKTRONISK NYCKEL(versioner med systemet "Keyless Go")
På versioner som försetts med
systemet "Keyless Go", har bilen
försetts med en elektronisk nyckel A
bild 4, som levereras i dubbla exemplar.
Låsning av dörrar och bagagelucka
Kort tryck på knappeneller "FIAT":
låsning av dörrar, av bakluckan på
avstånd varmed belysningsenheten i
kupén slocknar och en enda ljussignal
ges för körriktningsvisarna (i
förekommande fall).
Tryck snabbt två gånger på knappen
för att öppna bakluckan på håll (om
tillgänglig).
När bakluckan öppnas blinkar
körriktningsvisarna två gånger.
Tända ljusen (endast för nyckel med
fjärrkontroll)
Tryck på knappenför att på
avstånd styra tändningen av
positionsljusen och halvljuset i maximalt
90 sekunder.
När du åter trycker på knappen
,
slocknar ljusen du satte på tidigare
(om parkeringsljusens funktion redan
var aktiv, kommer den att fortsätta
att vara det). Om du trycker på
knappen
efter 90 sekunder, förblir
halvljuset och positionsljusen på i
ytterligare 30 sekunder.
BESTÄLLA
EXTRANYCKLAR
När du behöver ytterligare en nyckel
med fjärrkontroll ska du kontakta
auktoriserad verkstad i Fiats servicenät
och ta med identitetshandlingar och
bilens ägarhandlingar.
VARNING
1)Tryck på knappen B endast med nyckeln
på säkert avstånd från kroppen och
särskilt från ögonen och föremål som kan
förstöras (till exempel kläder). Lämna
inte nyckeln utan övervakning för att
undvika att någon i bilen, speciellt barn,
kan komma åt den och oavsiktligt trycka
på knappen.
3F1B0007C
4F1B0008C
10
LÄR KÄNNA DIN BIL

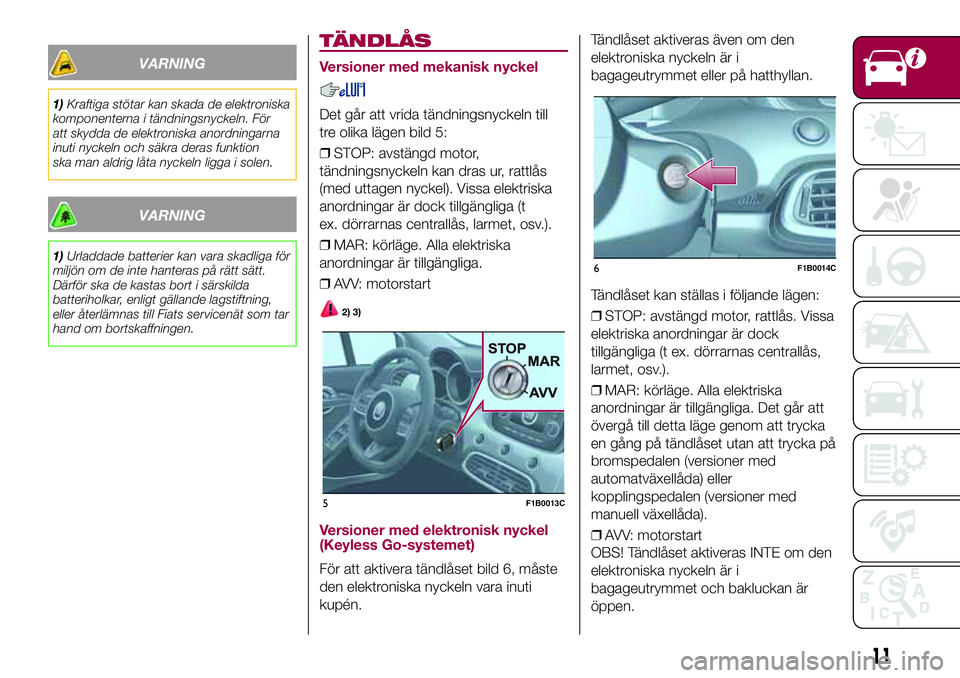

VARNING
1)Kraftiga stötar kan skada de elektroniska
komponenterna i tändningsnyckeln. För
att skydda de elektroniska anordningarna
inuti nyckeln och säkra deras funktion
ska man aldrig låta nyckeln ligga i solen.
VARNING
1)Urladdade batterier kan vara skadliga för
miljön om de inte hanteras på rätt sätt.
Därför ska de kastas bort i särskilda
batteriholkar, enligt gällande lagstiftning,
eller återlämnas till Fiats servicenät som tar
hand om bortskaffningen.
TÄNDLÅS
Versioner med mekanisk nyckel
Det går att vrida tändningsnyckeln till
tre olika lägen bild 5:
❒STOP: avstängd motor,
tändningsnyckeln kan dras ur, rattlås
(med uttagen nyckel). Vissa elektriska
anordningar är dock tillgängliga (t
ex. dörrarnas centrallås, larmet, osv.).
❒MAR: körläge. Alla elektriska
anordningar är tillgängliga.
❒AVV: motorstart
2) 3)
Versioner med elektronisk nyckel
(Keyless Go-systemet)
För att aktivera tändlåset bild 6, måste
den elektroniska nyckeln vara inuti
kupén.Tändlåset aktiveras även om den
elektroniska nyckeln är i
bagageutrymmet eller på hatthyllan.
Tändlåset kan ställas i följande lägen:
❒STOP: avstängd motor, rattlås. Vissa
elektriska anordningar är dock
tillgängliga (t ex. dörrarnas centrallås,
larmet, osv.).
❒MAR: körläge. Alla elektriska
anordningar är tillgängliga. Det går att
övergå till detta läge genom att trycka
en gång på tändlåset utan att trycka på
bromspedalen (versioner med
automatväxellåda) eller
kopplingspedalen (versioner med
manuell växellåda).
❒AVV: motorstart
OBS! Tändlåset aktiveras INTE om den
elektroniska nyckeln är i
bagageutrymmet och bakluckan är
öppen.
5F1B0013C
6F1B0014C
11

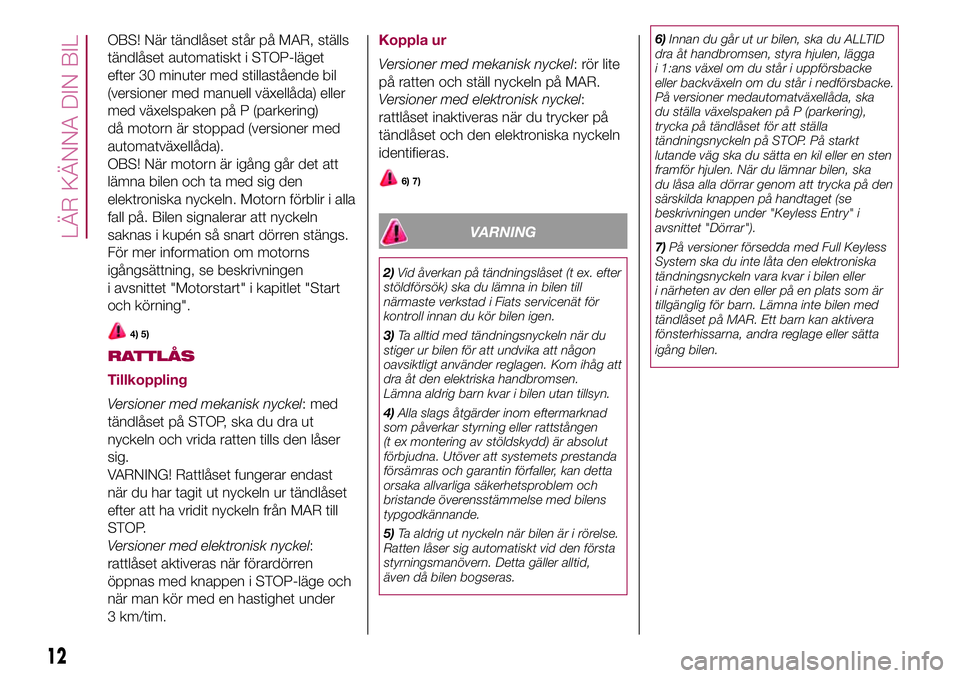

OBS! När tändlåset står på MAR, ställs
tändlåset automatiskt i STOP-läget
efter 30 minuter med stillastående bil
(versioner med manuell växellåda) eller
med växelspaken på P (parkering)
då motorn är stoppad (versioner med
automatväxellåda).
OBS! När motorn är igång går det att
lämna bilen och ta med sig den
elektroniska nyckeln. Motorn förblir i alla
fall på. Bilen signalerar att nyckeln
saknas i kupén så snart dörren stängs.
För mer information om motorns
igångsättning, se beskrivningen
i avsnittet "Motorstart" i kapitlet "Start
och körning".
4) 5)
RATTLÅS
Tillkoppling
Versioner med mekanisk nyckel: med
tändlåset på STOP, ska du dra ut
nyckeln och vrida ratten tills den låser
sig.
VARNING! Rattlåset fungerar endast
när du har tagit ut nyckeln ur tändlåset
efter att ha vridit nyckeln från MAR till
STOP.
Versioner med elektronisk nyckel:
rattlåset aktiveras när förardörren
öppnas med knappen i STOP-läge och
när man kör med en hastighet under
3 km/tim.
Koppla ur
Versioner med mekanisk nyckel: rör lite
på ratten och ställ nyckeln på MAR.
Versioner med elektronisk nyckel:
rattlåset inaktiveras när du trycker på
tändlåset och den elektroniska nyckeln
identifieras.
6) 7)
VARNING
2)Vid åverkan på tändningslåset (t ex. efter
stöldförsök) ska du lämna in bilen till
närmaste verkstad i Fiats servicenät för
kontroll innan du kör bilen igen.
3)Ta alltid med tändningsnyckeln när du
stiger ur bilen för att undvika att någon
oavsiktligt använder reglagen. Kom ihåg att
dra åt den elektriska handbromsen.
Lämna aldrig barn kvar i bilen utan tillsyn.
4)Alla slags åtgärder inom eftermarknad
som påverkar styrning eller rattstången
(t ex montering av stöldskydd) är absolut
förbjudna. Utöver att systemets prestanda
försämras och garantin förfaller, kan detta
orsaka allvarliga säkerhetsproblem och
bristande överensstämmelse med bilens
typgodkännande.
5)Ta aldrig ut nyckeln när bilen är i rörelse.
Ratten låser sig automatiskt vid den första
styrningsmanövern. Detta gäller alltid,
även då bilen bogseras.6)Innan du går ut ur bilen, ska du ALLTID
dra åt handbromsen, styra hjulen, lägga
i 1:ans växel om du står i uppförsbacke
eller backväxeln om du står i nedförsbacke.
På versioner medautomatväxellåda, ska
du ställa växelspaken på P (parkering),
trycka på tändlåset för att ställa
tändningsnyckeln på STOP. På starkt
lutande väg ska du sätta en kil eller en sten
framför hjulen. När du lämnar bilen, ska
du låsa alla dörrar genom att trycka på den
särskilda knappen på handtaget (se
beskrivningen under "Keyless Entry" i
avsnittet "Dörrar").
7)På versioner försedda med Full Keyless
System ska du inte låta den elektroniska
tändningsnyckeln vara kvar i bilen eller
i närheten av den eller på en plats som är
tillgänglig för barn. Lämna inte bilen med
tändlåset på MAR. Ett barn kan aktivera
fönsterhissarna, andra reglage eller sätta
igång bilen.
12
LÄR KÄNNA DIN BIL

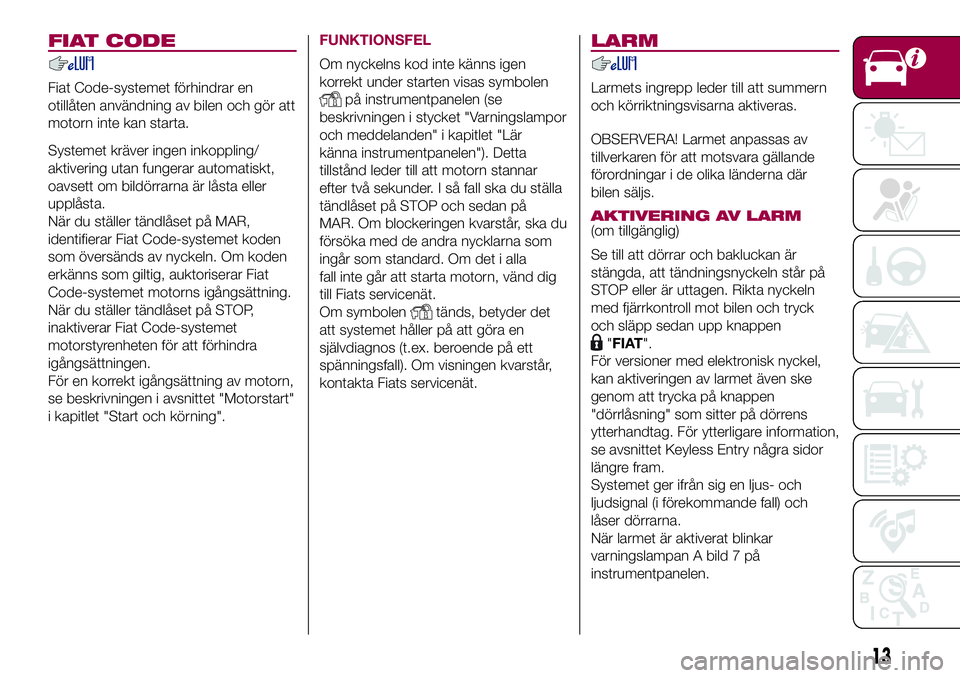

FIAT CODE
Fiat Code-systemet förhindrar en
otillåten användning av bilen och gör att
motorn inte kan starta.
Systemet kräver ingen inkoppling/
aktivering utan fungerar automatiskt,
oavsett om bildörrarna är låsta eller
upplåsta.
När du ställer tändlåset på MAR,
identifierar Fiat Code-systemet koden
som översänds av nyckeln. Om koden
erkänns som giltig, auktoriserar Fiat
Code-systemet motorns igångsättning.
När du ställer tändlåset på STOP,
inaktiverar Fiat Code-systemet
motorstyrenheten för att förhindra
igångsättningen.
För en korrekt igångsättning av motorn,
se beskrivningen i avsnittet "Motorstart"
i kapitlet "Start och körning".
FUNKTIONSFEL
Om nyckelns kod inte känns igen
korrekt under starten visas symbolen
på instrumentpanelen (se
beskrivningen i stycket "Varningslampor
och meddelanden" i kapitlet "Lär
känna instrumentpanelen"). Detta
tillstånd leder till att motorn stannar
efter två sekunder. I så fall ska du ställa
tändlåset på STOP och sedan på
MAR. Om blockeringen kvarstår, ska du
försöka med de andra nycklarna som
ingår som standard. Om det i alla
fall inte går att starta motorn, vänd dig
till Fiats servicenät.
Om symbolen
tänds, betyder det
att systemet håller på att göra en
självdiagnos (t.ex. beroende på ett
spänningsfall). Om visningen kvarstår,
kontakta Fiats servicenät.
LARM
Larmets ingrepp leder till att summern
och körriktningsvisarna aktiveras.
OBSERVERA! Larmet anpassas av
tillverkaren för att motsvara gällande
förordningar i de olika länderna där
bilen säljs.
AKTIVERING AV LARM(om tillgänglig)
Se till att dörrar och bakluckan är
stängda, att tändningsnyckeln står på
STOP eller är uttagen. Rikta nyckeln
med fjärrkontroll mot bilen och tryck
och släpp sedan upp knappen
"FIAT".
För versioner med elektronisk nyckel,
kan aktiveringen av larmet även ske
genom att trycka på knappen
"dörrlåsning" som sitter på dörrens
ytterhandtag. För ytterligare information,
se avsnittet Keyless Entry några sidor
längre fram.
Systemet ger ifrån sig en ljus- och
ljudsignal (i förekommande fall) och
låser dörrarna.
När larmet är aktiverat blinkar
varningslampan A bild 7 på
instrumentpanelen.
13

Innan larmet sätts på utför systemet en
självdiagnosfas: om det upptäckts fel
i larmsystemet hörs en ytterligare
ljudsignal.
INAKTIVERING AV
LARMET
OBSERVERA! När man öppnar
centrallåset med tändningsnyckelns
metallinsats, inaktiveras inte larmet.
UTLÖSNING AV LARM
För att helt koppla bort larmet (t ex. när
bilen inte ska användas under en längre
tid), ska du låsa bilen genom att vrida
om metallinsatsen i nyckeln med
fjärrkontroll i dörrlåset.
OBSERVERA! Om batterierna i nyckeln
med fjärrkontroll laddas ur, eller om
ett fel uppstår i systemet, ska du sätta i
nyckeln i tändlåset och vrida den till
MAR för att inaktivera larmet.
DÖRRAR
LÅSA/LÅSA UPP
DÖRRARNA INIFRÅN
Centrallås för dörrlåsning/-
upplåsning
Om alla dörrar har stängts ordentligt,
blockeras de automatiskt när man
överskrider en hastighet på 20 km/tim.
(funktion "Autoclose"). Denna funktion
kan även inaktiveras via menyn på
instrumentpanelen.
För att låsa dörrarna, tryck på knappen
som sitter på framdörrarnas list
bild 8.
För att låsa upp dörrarna, tryck på
knappen
.
Manuell låsning/upplåsning
Låsningen/upplåsningen av dörrarna
kan också utföras genom att rotera
enheten A bild 9 som är integrerad
i innerhandtagen på framdörrarna.
Aktiveringen av enheten till bakdörrarna
leder till att endast den gällande dörren
låses.
Läge 1: upplåst dörr
Läge 2
: låst dörr
Aktiveringen av framdörrarnas handtag
leder till att alla dörrar och bakluckan
låses upp.
LÅSA/LÅSA UPP
DÖRRARNA UTIFRÅN
Låsning av dörrarna utifrån
Med stängd dörr ska du trycka på
knappen
"FIAT" på nyckeln eller
sätta in och vrida metallinsatsen på
nyckeln i dörrlåset på förarsidan.
7F1B0015C
8F1B0024C
9F1B0017C
14
LÄR KÄNNA DIN BIL
2)

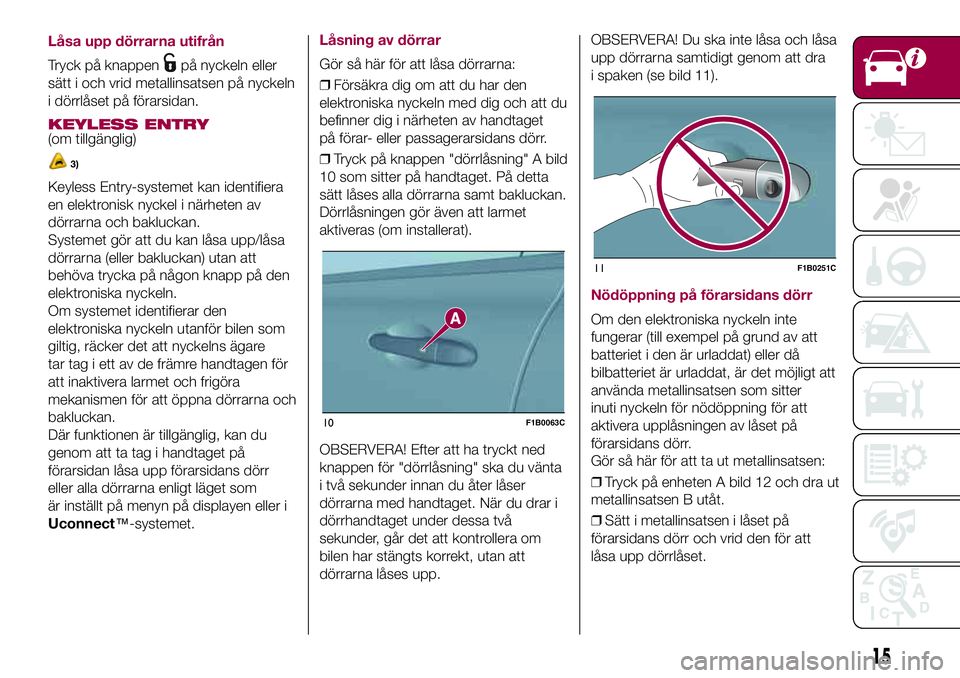

Låsa upp dörrarna utifrån
Tryck på knappenpå nyckeln eller
sätt i och vrid metallinsatsen på nyckeln
i dörrlåset på förarsidan.
KEYLESS ENTRY(om tillgänglig)
3)
Keyless Entry-systemet kan identifiera
en elektronisk nyckel i närheten av
dörrarna och bakluckan.
Systemet gör att du kan låsa upp/låsa
dörrarna (eller bakluckan) utan att
behöva trycka på någon knapp på den
elektroniska nyckeln.
Om systemet identifierar den
elektroniska nyckeln utanför bilen som
giltig, räcker det att nyckelns ägare
tar tag i ett av de främre handtagen för
att inaktivera larmet och frigöra
mekanismen för att öppna dörrarna och
bakluckan.
Där funktionen är tillgänglig, kan du
genom att ta tag i handtaget på
förarsidan låsa upp förarsidans dörr
eller alla dörrarna enligt läget som
är inställt på menyn på displayen eller i
Uconnect™-systemet.
Låsning av dörrar
Gör så här för att låsa dörrarna:
❒Försäkra dig om att du har den
elektroniska nyckeln med dig och att du
befinner dig i närheten av handtaget
på förar- eller passagerarsidans dörr.
❒Tryck på knappen "dörrlåsning" A bild
10 som sitter på handtaget. På detta
sätt låses alla dörrarna samt bakluckan.
Dörrlåsningen gör även att larmet
aktiveras (om installerat).
OBSERVERA! Efter att ha tryckt ned
knappen för "dörrlåsning" ska du vänta
i två sekunder innan du åter låser
dörrarna med handtaget. När du drar i
dörrhandtaget under dessa två
sekunder, går det att kontrollera om
bilen har stängts korrekt, utan att
dörrarna låses upp.OBSERVERA! Du ska inte låsa och låsa
upp dörrarna samtidigt genom att dra
i spaken (se bild 11).
Nödöppning på förarsidans dörr
Om den elektroniska nyckeln inte
fungerar (till exempel på grund av att
batteriet i den är urladdat) eller då
bilbatteriet är urladdat, är det möjligt att
använda metallinsatsen som sitter
inuti nyckeln för nödöppning för att
aktivera upplåsningen av låset på
förarsidans dörr.
Gör så här för att ta ut metallinsatsen:
❒Tryck på enheten A bild 12 och dra ut
metallinsatsen B utåt.
❒Sätt i metallinsatsen i låset på
förarsidans dörr och vrid den för att
låsa upp dörrlåset.
10F1B0063C
11F1B0251C
15

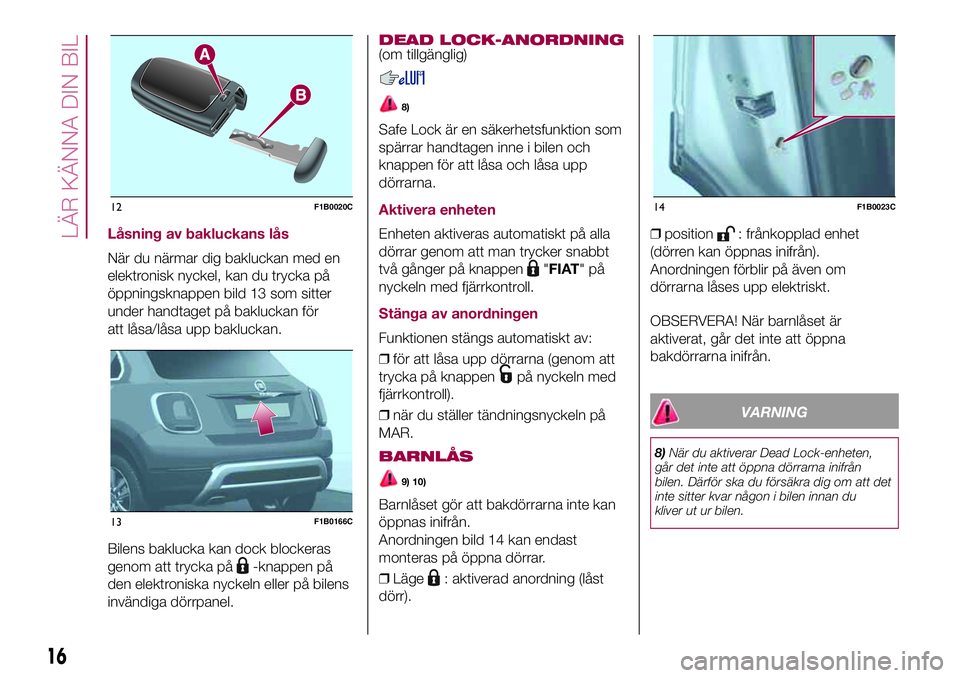

Låsning av bakluckans lås
När du närmar dig bakluckan med en
elektronisk nyckel, kan du trycka på
öppningsknappen bild 13 som sitter
under handtaget på bakluckan för
att låsa/låsa upp bakluckan.
Bilens baklucka kan dock blockeras
genom att trycka på
-knappen på
den elektroniska nyckeln eller på bilens
invändiga dörrpanel.
DEAD LOCK-ANORDNING(om tillgänglig)
8)
Safe Lock är en säkerhetsfunktion som
spärrar handtagen inne i bilen och
knappen för att låsa och låsa upp
dörrarna.
Aktivera enheten
Enheten aktiveras automatiskt på alla
dörrar genom att man trycker snabbt
två gånger på knappen
"FIAT"på
nyckeln med fjärrkontroll.
Stänga av anordningen
Funktionen stängs automatiskt av:
❒för att låsa upp dörrarna (genom att
trycka på knappen
på nyckeln med
fjärrkontroll).
❒när du ställer tändningsnyckeln på
MAR.
BARNLÅS
9) 10)
Barnlåset gör att bakdörrarna inte kan
öppnas inifrån.
Anordningen bild 14 kan endast
monteras på öppna dörrar.
❒Läge
: aktiverad anordning (låst
dörr).❒position
: frånkopplad enhet
(dörren kan öppnas inifrån).
Anordningen förblir på även om
dörrarna låses upp elektriskt.
OBSERVERA! När barnlåset är
aktiverat, går det inte att öppna
bakdörrarna inifrån.
VARNING
8)När du aktiverar Dead Lock-enheten,
går det inte att öppna dörrarna inifrån
bilen. Därför ska du försäkra dig om att det
inte sitter kvar någon i bilen innan du
kliver ut ur bilen.
12F1B0020C
13F1B0166C
14F1B0023C
16
LÄR KÄNNA DIN BIL

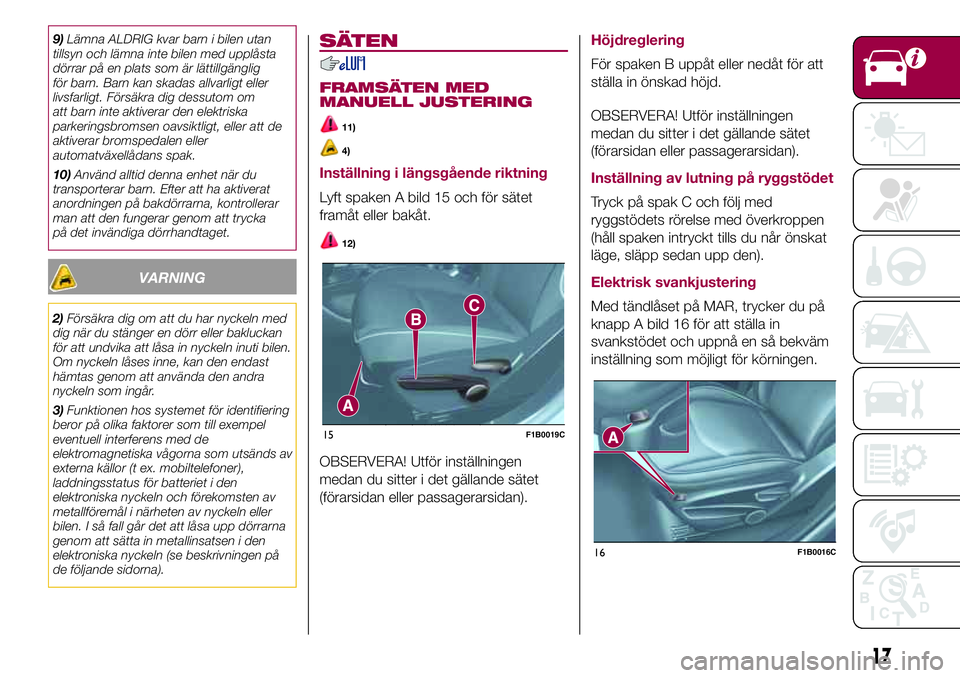

9)Lämna ALDRIG kvar barn i bilen utan
tillsyn och lämna inte bilen med upplåsta
dörrar på en plats som är lättillgänglig
för barn. Barn kan skadas allvarligt eller
livsfarligt. Försäkra dig dessutom om
att barn inte aktiverar den elektriska
parkeringsbromsen oavsiktligt, eller att de
aktiverar bromspedalen eller
automatväxellådans spak.
10)Använd alltid denna enhet när du
transporterar barn. Efter att ha aktiverat
anordningen på bakdörrarna, kontrollerar
man att den fungerar genom att trycka
på det invändiga dörrhandtaget.
VARNING
2)Försäkra dig om att du har nyckeln med
dig när du stänger en dörr eller bakluckan
för att undvika att låsa in nyckeln inuti bilen.
Om nyckeln låses inne, kan den endast
hämtas genom att använda den andra
nyckeln som ingår.
3)Funktionen hos systemet för identifiering
beror på olika faktorer som till exempel
eventuell interferens med de
elektromagnetiska vågorna som utsänds av
externa källor (t ex. mobiltelefoner),
laddningsstatus för batteriet i den
elektroniska nyckeln och förekomsten av
metallföremål i närheten av nyckeln eller
bilen. I så fall går det att låsa upp dörrarna
genom att sätta in metallinsatsen i den
elektroniska nyckeln (se beskrivningen på
de följande sidorna).
SÄTEN
FRAMSÄTEN MED
MANUELL JUSTERING
11)
4)
Inställning i längsgående riktning
Lyft spaken A bild 15 och för sätet
framåt eller bakåt.
12)
OBSERVERA! Utför inställningen
medan du sitter i det gällande sätet
(förarsidan eller passagerarsidan).
Höjdreglering
För spaken B uppåt eller nedåt för att
ställa in önskad höjd.
OBSERVERA! Utför inställningen
medan du sitter i det gällande sätet
(förarsidan eller passagerarsidan).
Inställning av lutning på ryggstödet
Tryck på spak C och följ med
ryggstödets rörelse med överkroppen
(håll spaken intryckt tills du når önskat
läge, släpp sedan upp den).
Elektrisk svankjustering
Med tändlåset på MAR, trycker du på
knapp A bild 16 för att ställa in
svankstödet och uppnå en så bekväm
inställning som möjligt för körningen.
15F1B0019C
16F1B0016C
17

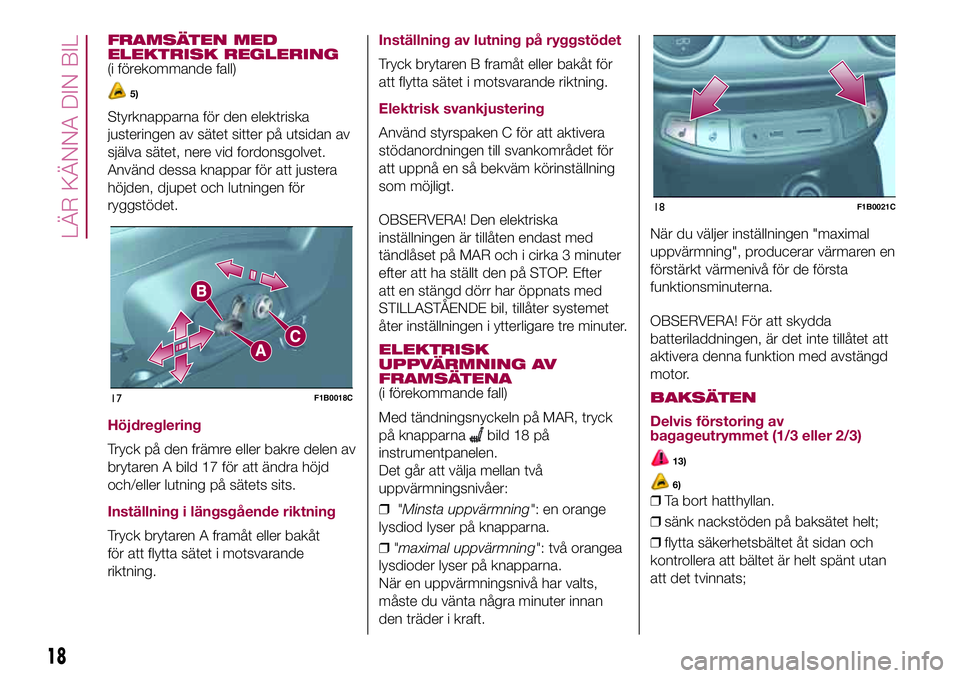

FRAMSÄTEN MED
ELEKTRISK REGLERING
(i förekommande fall)
5)
Styrknapparna för den elektriska
justeringen av sätet sitter på utsidan av
själva sätet, nere vid fordonsgolvet.
Använd dessa knappar för att justera
höjden, djupet och lutningen för
ryggstödet.
Höjdreglering
Tryck på den främre eller bakre delen av
brytaren A bild 17 för att ändra höjd
och/eller lutning på sätets sits.
Inställning i längsgående riktning
Tryck brytaren A framåt eller bakåt
för att flytta sätet i motsvarande
riktning.
Inställning av lutning på ryggstödet
Tryck brytaren B framåt eller bakåt för
att flytta sätet i motsvarande riktning.
Elektrisk svankjustering
Använd styrspaken C för att aktivera
stödanordningen till svankområdet för
att uppnå en så bekväm körinställning
som möjligt.
OBSERVERA! Den elektriska
inställningen är tillåten endast med
tändlåset på MAR och i cirka 3 minuter
efter att ha ställt den på STOP. Efter
att en stängd dörr har öppnats med
STILLASTÅENDE bil, tillåter systemet
åter inställningen i ytterligare tre minuter.
ELEKTRISK
UPPVÄRMNING AV
FRAMSÄTENA
(i förekommande fall)
Med tändningsnyckeln på MAR, tryck
på knapparna
bild 18 på
instrumentpanelen.
Det går att välja mellan två
uppvärmningsnivåer:
❒"Minsta uppvärmning": en orange
lysdiod lyser på knapparna.
❒"maximal uppvärmning": två orangea
lysdioder lyser på knapparna.
När en uppvärmningsnivå har valts,
måste du vänta några minuter innan
den träder i kraft.När du väljer inställningen "maximal
uppvärmning", producerar värmaren en
förstärkt värmenivå för de första
funktionsminuterna.
OBSERVERA! För att skydda
batteriladdningen, är det inte tillåtet att
aktivera denna funktion med avstängd
motor.
BAKSÄTEN
Delvis förstoring av
bagageutrymmet (1/3 eller 2/3)
13)
6)
❒Ta bort hatthyllan.
❒sänk nackstöden på baksätet helt;
❒flytta säkerhetsbältet åt sidan och
kontrollera att bältet är helt spänt utan
att det tvinnats;
17F1B0018C
18F1B0021C
18
LÄR KÄNNA DIN BIL
