FIAT 500X 2017 Drift- och underhållshandbok (in Swedish)

OBSERVERA! Kontrollera alltid att
motorhuven är ordentligt stängd så att
den inte öppnas under körning.
VARNING
23)Utför åtgärderna endast när bilen står
stilla.
24)En felaktig placering av stödstången
kan leda till att motorhuven faller ned
våldsamt.
25)Lyft upp motorhuven med båda
händerna. Innan du sätter igång med lyftet,
ska du försäkra dig om att
vindrutetorkarnas blad inte är upplyfta från
vindrutan, att bilen står stilla och att den
elektriska parkeringsbromsen är åtdragen.
26)Av säkerhetsskäl ska motorhuven
vara ordentligt stängd under körningen.
Kontrollera därför alltid att motorhuven
stängts riktigt genom att kontrollera att
låset klickar på plats. Om man under
körningen upptäcker att huven inte är
ordentligt stängd ska man omedelbart
stanna bilen och stänga huven på rätt sätt.

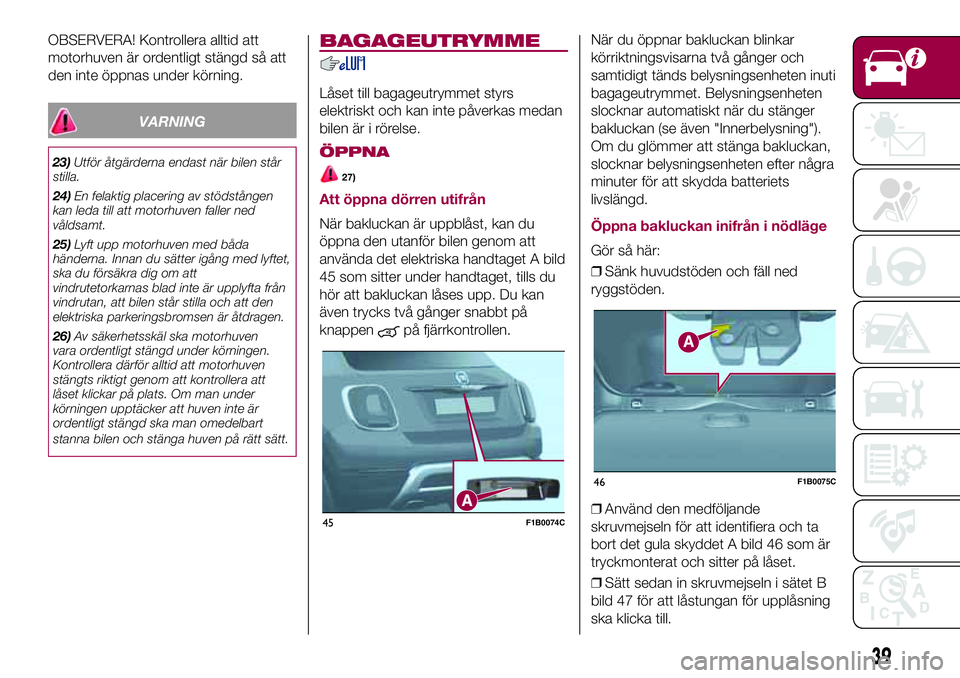

BAGAGEUTRYMME
Låset till bagageutrymmet styrs
elektriskt och kan inte påverkas medan
bilen är i rörelse.
ÖPPNA
27)
Att öppna dörren utifrån
När bakluckan är uppblåst, kan du
öppna den utanför bilen genom att
använda det elektriska handtaget A bild
45 som sitter under handtaget, tills du
hör att bakluckan låses upp. Du kan
även trycks två gånger snabbt på
knappen
på fjärrkontrollen.När du öppnar bakluckan blinkar
körriktningsvisarna två gånger och
samtidigt tänds belysningsenheten inuti
bagageutrymmet. Belysningsenheten
slocknar automatiskt när du stänger
bakluckan (se även "Innerbelysning").
Om du glömmer att stänga bakluckan,
slocknar belysningsenheten efter några
minuter för att skydda batteriets
livslängd.
Öppna bakluckan inifrån i nödläge
Gör så här:
❒Sänk huvudstöden och fäll ned
ryggstöden.
❒Använd den medföljande
skruvmejseln för att identifiera och ta
bort det gula skyddet A bild 46 som är
tryckmonterat och sitter på låset.
❒Sätt sedan in skruvmejseln i sätet B
bild 47 för att låstungan för upplåsning
ska klicka till.
45F1B0074C
46F1B0075C
39

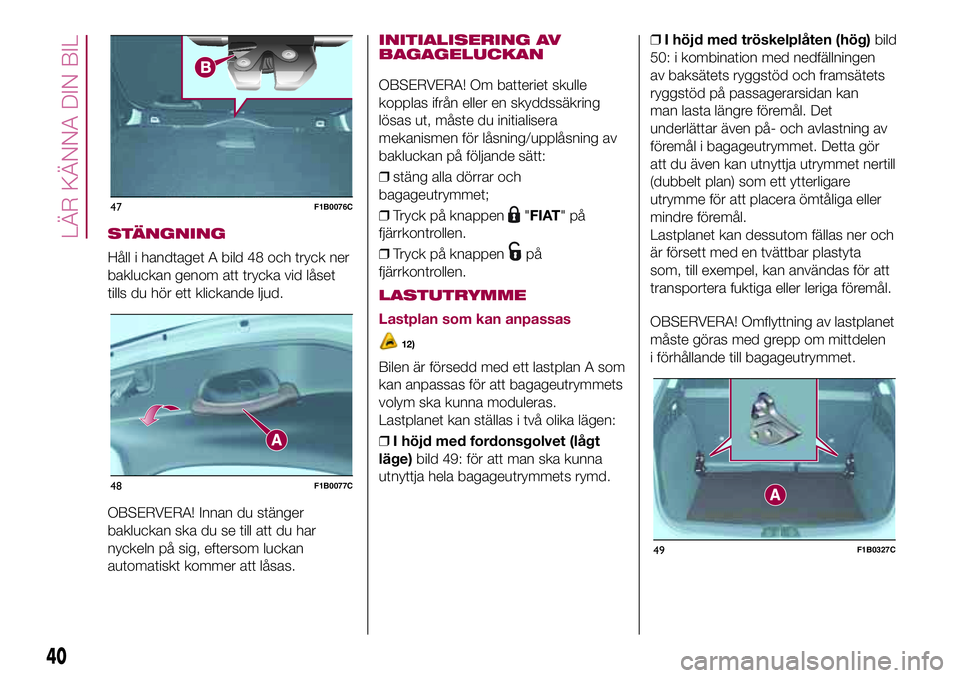

STÄNGNING
Håll i handtaget A bild 48 och tryck ner
bakluckan genom att trycka vid låset
tills du hör ett klickande ljud.
OBSERVERA! Innan du stänger
bakluckan ska du se till att du har
nyckeln på sig, eftersom luckan
automatiskt kommer att låsas.
INITIALISERING AV
BAGAGELUCKAN
OBSERVERA! Om batteriet skulle
kopplas ifrån eller en skyddssäkring
lösas ut, måste du initialisera
mekanismen för låsning/upplåsning av
bakluckan på följande sätt:
❒stäng alla dörrar och
bagageutrymmet;
❒Tryck på knappen
"FIAT"på
fjärrkontrollen.
❒Tryck på knappen
på
fjärrkontrollen.
LASTUTRYMME
Lastplan som kan anpassas
12)
Bilen är försedd med ett lastplan A som
kan anpassas för att bagageutrymmets
volym ska kunna moduleras.
Lastplanet kan ställas i två olika lägen:
❒I höjd med fordonsgolvet (lågt
läge)bild 49: för att man ska kunna
utnyttja hela bagageutrymmets rymd.❒I höjd med tröskelplåten (hög)bild
50: i kombination med nedfällningen
av baksätets ryggstöd och framsätets
ryggstöd på passagerarsidan kan
man lasta längre föremål. Det
underlättar även på- och avlastning av
föremål i bagageutrymmet. Detta gör
att du även kan utnyttja utrymmet nertill
(dubbelt plan) som ett ytterligare
utrymme för att placera ömtåliga eller
mindre föremål.
Lastplanet kan dessutom fällas ner och
är försett med en tvättbar plastyta
som, till exempel, kan användas för att
transportera fuktiga eller leriga föremål.
OBSERVERA! Omflyttning av lastplanet
måste göras med grepp om mittdelen
i förhållande till bagageutrymmet.
47F1B0076C
48F1B0077C
49F1B0327C
40
LÄR KÄNNA DIN BIL

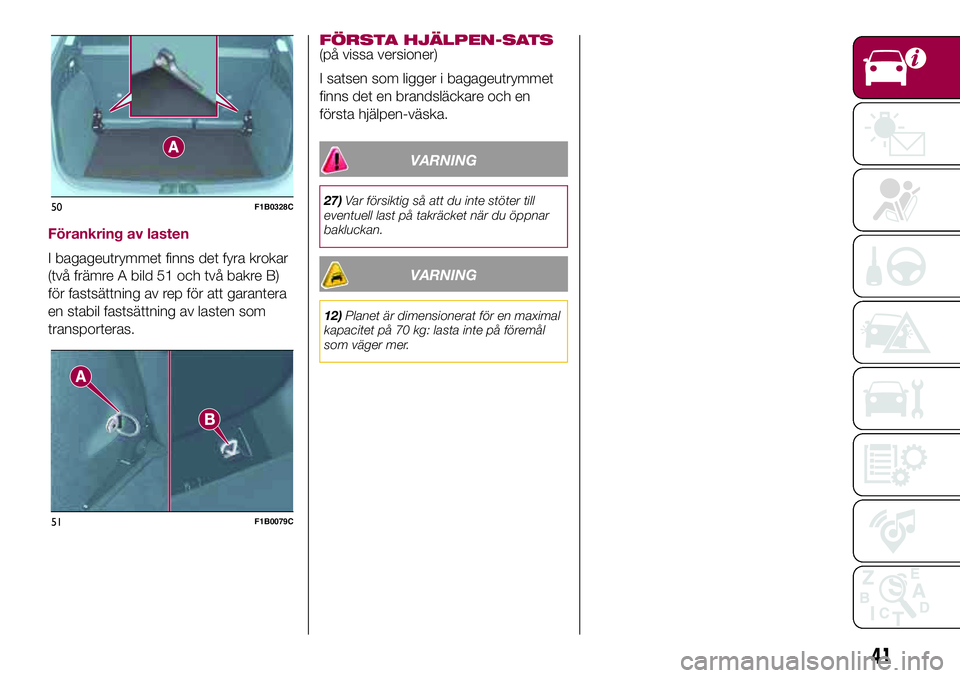

Förankring av lasten
I bagageutrymmet finns det fyra krokar
(två främre A bild 51 och två bakre B)
för fastsättning av rep för att garantera
en stabil fastsättning av lasten som
transporteras.
FÖRSTA HJÄLPEN-SATS(på vissa versioner)
I satsen som ligger i bagageutrymmet
finns det en brandsläckare och en
första hjälpen-väska.
VARNING
27)Var försiktig så att du inte stöter till
eventuell last på takräcket när du öppnar
bakluckan.
VARNING
12)Planet är dimensionerat för en maximal
kapacitet på 70 kg: lasta inte på föremål
som väger mer.
50F1B0328C
51F1B0079C
41

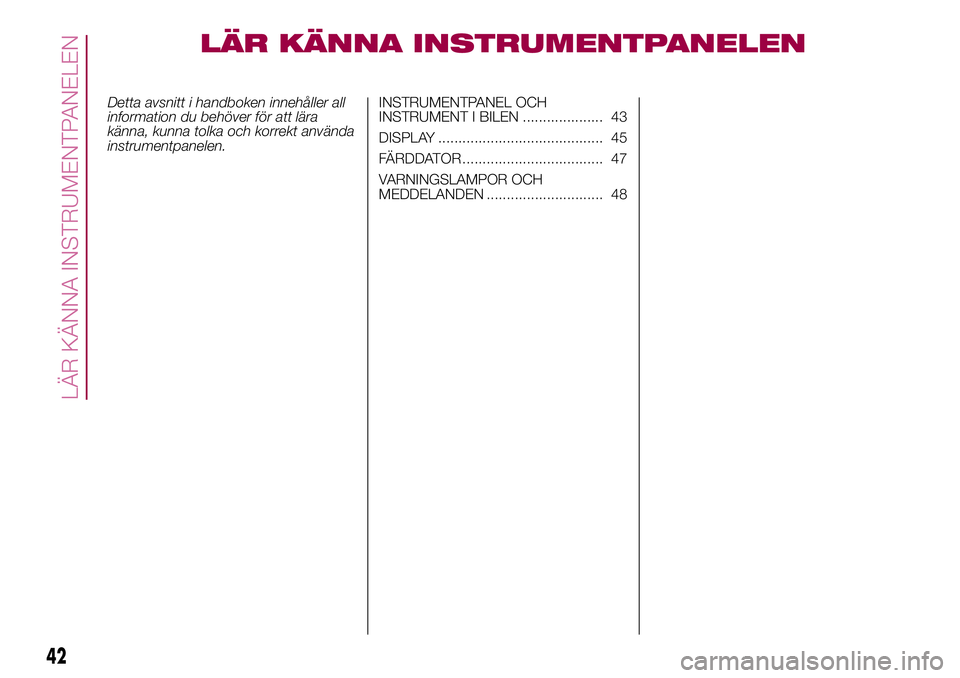

LÄR KÄNNA INSTRUMENTPANELEN
Detta avsnitt i handboken innehåller all
information du behöver för att lära
känna, kunna tolka och korrekt använda
instrumentpanelen.INSTRUMENTPANEL OCH
INSTRUMENT I BILEN .................... 43
DISPLAY ......................................... 45
FÄRDDATOR ................................... 47
VARNINGSLAMPOR OCH
MEDDELANDEN ............................. 48
42
LÄR KÄNNA INSTRUMENTPANELEN

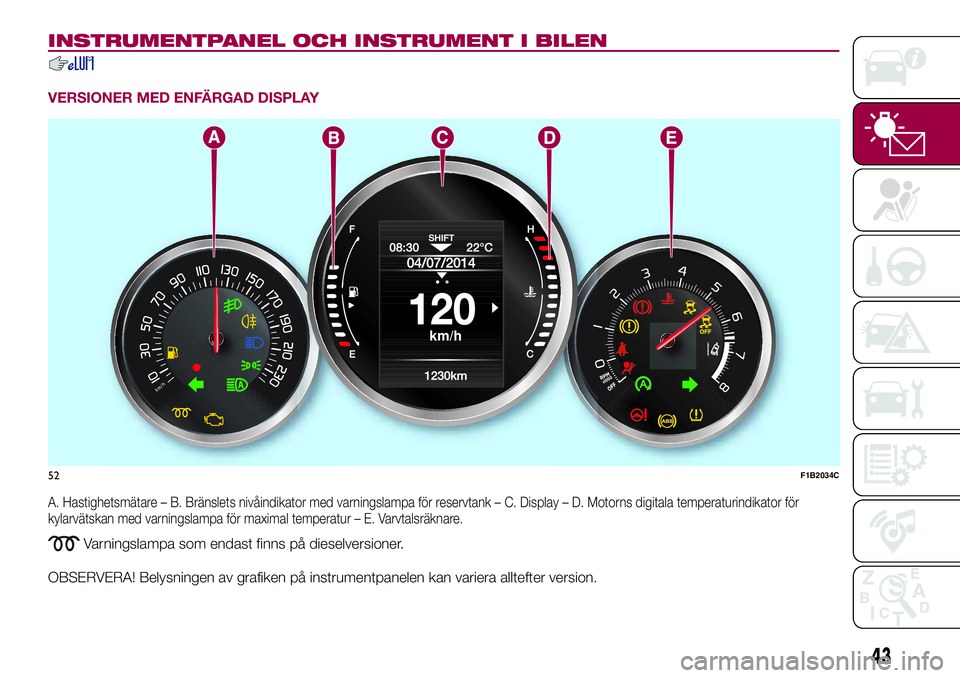

INSTRUMENTPANEL OCH INSTRUMENT I BILEN
VERSIONER MED ENFÄRGAD DISPLAY
A. Hastighetsmätare – B. Bränslets nivåindikator med varningslampa för reservtank – C. Display – D. Motorns digitala temperaturindikator för
kylarvätskan med varningslampa för maximal temperatur – E. Varvtalsräknare.
Varningslampa som endast finns på dieselversioner.
OBSERVERA! Belysningen av grafiken på instrumentpanelen kan variera alltefter version.
km/h
52F1B2034C
43

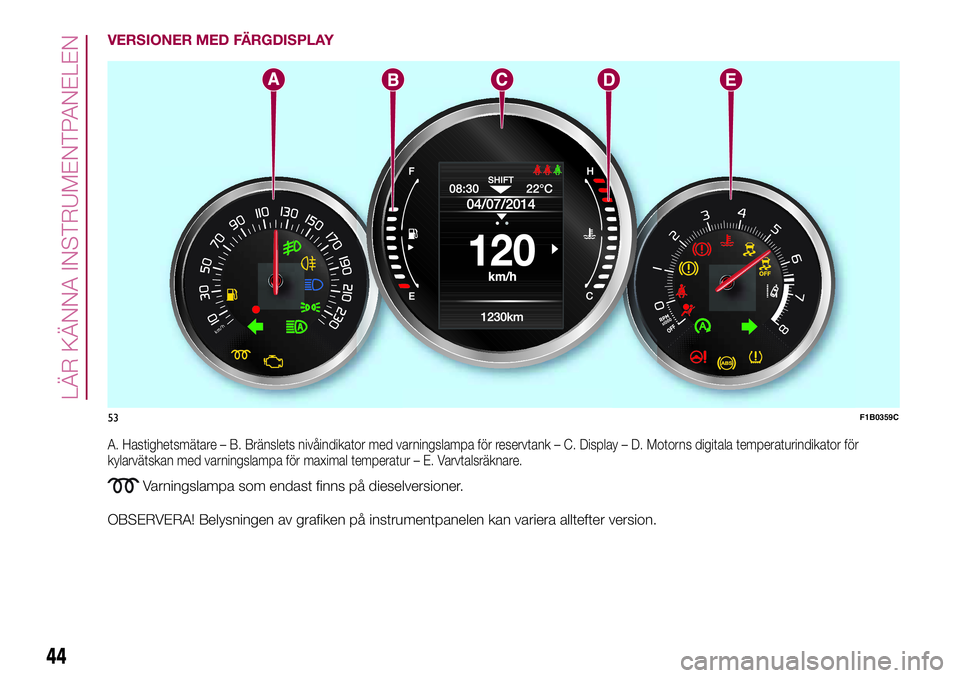

VERSIONER MED FÄRGDISPLAY
A. Hastighetsmätare – B. Bränslets nivåindikator med varningslampa för reservtank – C. Display – D. Motorns digitala temperaturindikator för
kylarvätskan med varningslampa för maximal temperatur – E. Varvtalsräknare.
Varningslampa som endast finns på dieselversioner.
OBSERVERA! Belysningen av grafiken på instrumentpanelen kan variera alltefter version.
53F1B0359C
44
LÄR KÄNNA INSTRUMENTPANELEN

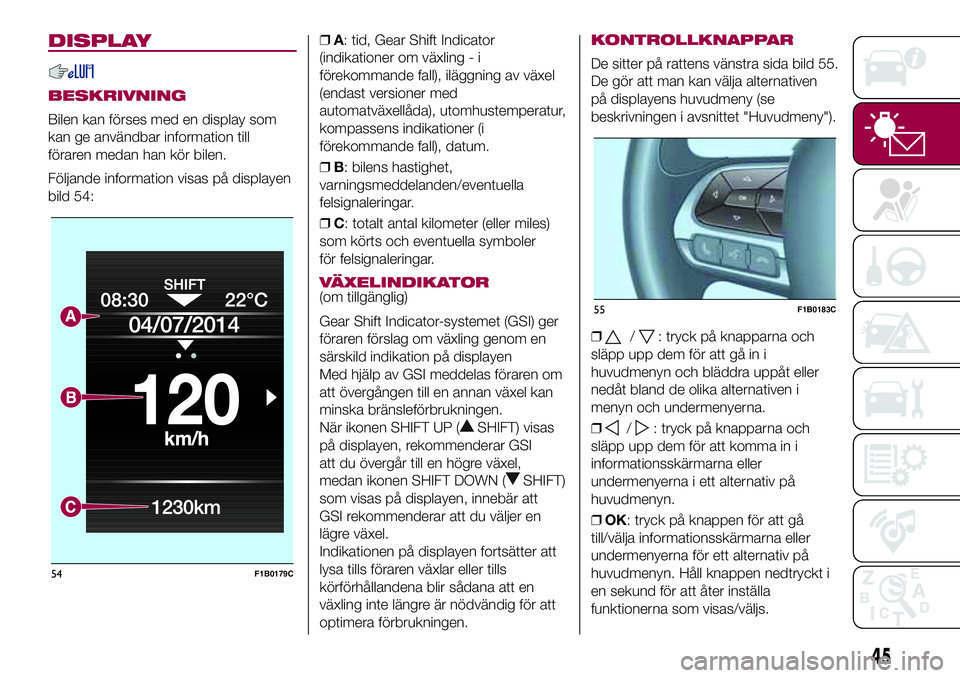

DISPLAY
BESKRIVNING
Bilen kan förses med en display som
kan ge användbar information till
föraren medan han kör bilen.
Följande information visas på displayen
bild 54:❒A: tid, Gear Shift Indicator
(indikationer om växling - i
förekommande fall), iläggning av växel
(endast versioner med
automatväxellåda), utomhustemperatur,
kompassens indikationer (i
förekommande fall), datum.
❒B: bilens hastighet,
varningsmeddelanden/eventuella
felsignaleringar.
❒C: totalt antal kilometer (eller miles)
som körts och eventuella symboler
för felsignaleringar.
VÄXELINDIKATOR(om tillgänglig)
Gear Shift Indicator-systemet (GSI) ger
föraren förslag om växling genom en
särskild indikation på displayen
Med hjälp av GSI meddelas föraren om
att övergången till en annan växel kan
minska bränsleförbrukningen.
När ikonen SHIFT UP (
SHIFT) visas
på displayen, rekommenderar GSI
att du övergår till en högre växel,
medan ikonen SHIFT DOWN (
SHIFT)
som visas på displayen, innebär att
GSI rekommenderar att du väljer en
lägre växel.
Indikationen på displayen fortsätter att
lysa tills föraren växlar eller tills
körförhållandena blir sådana att en
växling inte längre är nödvändig för att
optimera förbrukningen.
KONTROLLKNAPPAR
De sitter på rattens vänstra sida bild 55.
De gör att man kan välja alternativen
på displayens huvudmeny (se
beskrivningen i avsnittet "Huvudmeny").
❒
/: tryck på knapparna och
släpp upp dem för att gå in i
huvudmenyn och bläddra uppåt eller
nedåt bland de olika alternativen i
menyn och undermenyerna.
❒
/: tryck på knapparna och
släpp upp dem för att komma in i
informationsskärmarna eller
undermenyerna i ett alternativ på
huvudmenyn.
❒OK: tryck på knappen för att gå
till/välja informationsskärmarna eller
undermenyerna för ett alternativ på
huvudmenyn. Håll knappen nedtryckt i
en sekund för att åter inställa
funktionerna som visas/väljs.
54F1B0179C
55F1B0183C
45

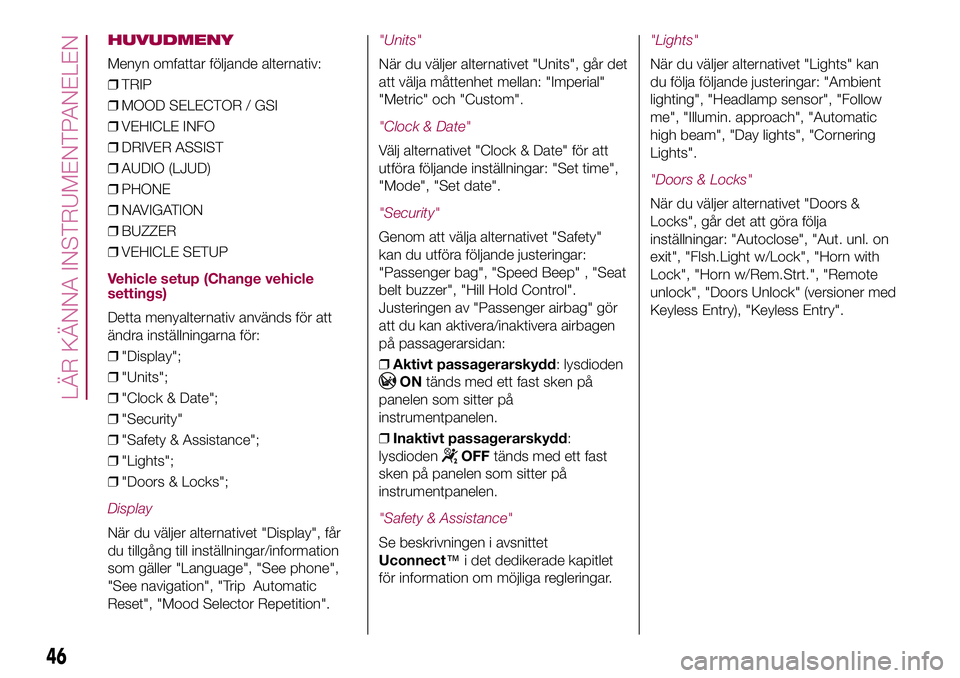

HUVUDMENY
Menyn omfattar följande alternativ:
❒TRIP
❒MOOD SELECTOR / GSI
❒VEHICLE INFO
❒DRIVER ASSIST
❒AUDIO (LJUD)
❒PHONE
❒NAVIGATION
❒BUZZER
❒VEHICLE SETUP
Vehicle setup (Change vehicle
settings)
Detta menyalternativ används för att
ändra inställningarna för:
❒"Display";
❒"Units";
❒"Clock & Date";
❒"Security"
❒"Safety & Assistance";
❒"Lights";
❒"Doors & Locks";
Display
När du väljer alternativet "Display", får
du tillgång till inställningar/information
som gäller "Language", "See phone",
"See navigation", "Trip Automatic
Reset", "Mood Selector Repetition".
"Units"
När du väljer alternativet "Units", går det
att välja måttenhet mellan: "Imperial"
"Metric" och "Custom".
"Clock & Date"
Välj alternativet "Clock & Date" för att
utföra följande inställningar: "Set time",
"Mode", "Set date".
"Security"
Genom att välja alternativet "Safety"
kan du utföra följande justeringar:
"Passenger bag", "Speed Beep" , "Seat
belt buzzer", "Hill Hold Control".
Justeringen av "Passenger airbag" gör
att du kan aktivera/inaktivera airbagen
på passagerarsidan:
❒Aktivt passagerarskydd: lysdioden
ONtänds med ett fast sken på
panelen som sitter på
instrumentpanelen.
❒Inaktivt passagerarskydd:
lysdioden
OFFtänds med ett fast
sken på panelen som sitter på
instrumentpanelen.
"Safety & Assistance"
Se beskrivningen i avsnittet
Uconnect™i det dedikerade kapitlet
för information om möjliga regleringar.
"Lights"
När du väljer alternativet "Lights" kan
du följa följande justeringar: "Ambient
lighting", "Headlamp sensor", "Follow
me", "Illumin. approach", "Automatic
high beam", "Day lights", "Cornering
Lights".
"Doors & Locks"
När du väljer alternativet "Doors &
Locks", går det att göra följa
inställningar: "Autoclose", "Aut. unl. on
exit", "Flsh.Light w/Lock", "Horn with
Lock", "Horn w/Rem.Strt.", "Remote
unlock", "Doors Unlock" (versioner med
Keyless Entry), "Keyless Entry".
46
LÄR KÄNNA INSTRUMENTPANELEN

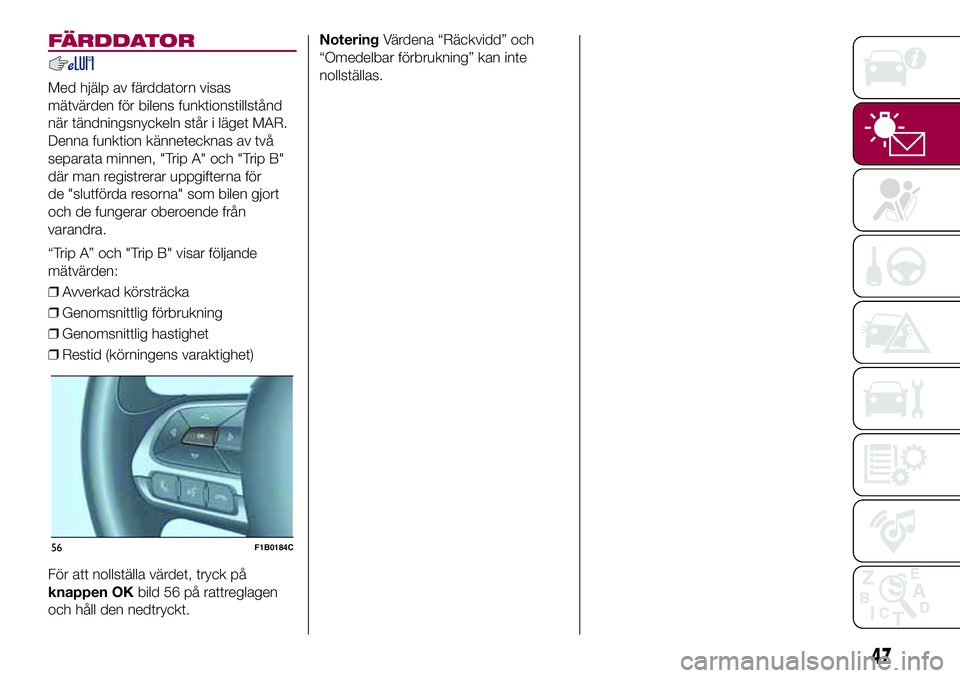

FÄRDDATOR
Med hjälp av färddatorn visas
mätvärden för bilens funktionstillstånd
när tändningsnyckeln står i läget MAR.
Denna funktion kännetecknas av två
separata minnen, "Trip A" och "Trip B"
där man registrerar uppgifterna för
de "slutförda resorna" som bilen gjort
och de fungerar oberoende från
varandra.
“Trip A” och "Trip B" visar följande
mätvärden:
❒Avverkad körsträcka
❒Genomsnittlig förbrukning
❒Genomsnittlig hastighet
❒Restid (körningens varaktighet)
För att nollställa värdet, tryck på
knappen OKbild 56 på rattreglagen
och håll den nedtryckt.NoteringVärdena “Räckvidd” och
“Omedelbar förbrukning” kan inte
nollställas.
56F1B0184C
47

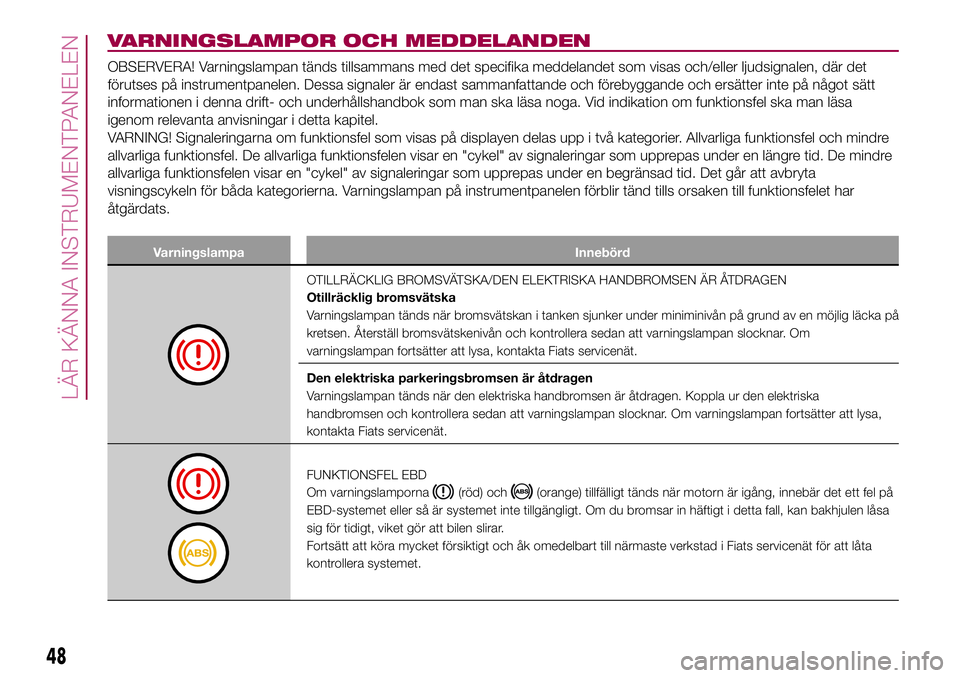

VARNINGSLAMPOR OCH MEDDELANDEN
OBSERVERA! Varningslampan tänds tillsammans med det specifika meddelandet som visas och/eller ljudsignalen, där det
förutses på instrumentpanelen. Dessa signaler är endast sammanfattande och förebyggande och ersätter inte på något sätt
informationen i denna drift- och underhållshandbok som man ska läsa noga. Vid indikation om funktionsfel ska man läsa
igenom relevanta anvisningar i detta kapitel.
VARNING! Signaleringarna om funktionsfel som visas på displayen delas upp i två kategorier. Allvarliga funktionsfel och mindre
allvarliga funktionsfel. De allvarliga funktionsfelen visar en "cykel" av signaleringar som upprepas under en längre tid. De mindre
allvarliga funktionsfelen visar en "cykel" av signaleringar som upprepas under en begränsad tid. Det går att avbryta
visningscykeln för båda kategorierna. Varningslampan på instrumentpanelen förblir tänd tills orsaken till funktionsfelet har
åtgärdats.
Varningslampa Innebörd
OTILLRÄCKLIG BROMSVÄTSKA/DEN ELEKTRISKA HANDBROMSEN ÄR ÅTDRAGEN
Otillräcklig bromsvätska
Varningslampan tänds när bromsvätskan i tanken sjunker under miniminivån på grund av en möjlig läcka på
kretsen. Återställ bromsvätskenivån och kontrollera sedan att varningslampan slocknar. Om
varningslampan fortsätter att lysa, kontakta Fiats servicenät.
Den elektriska parkeringsbromsen är åtdragen
Varningslampan tänds när den elektriska handbromsen är åtdragen. Koppla ur den elektriska
handbromsen och kontrollera sedan att varningslampan slocknar. Om varningslampan fortsätter att lysa,
kontakta Fiats servicenät.
FUNKTIONSFEL EBD
Om varningslamporna
(röd) och(orange) tillfälligt tänds när motorn är igång, innebär det ett fel på
EBD-systemet eller så är systemet inte tillgängligt. Om du bromsar in häftigt i detta fall, kan bakhjulen låsa
sig för tidigt, viket gör att bilen slirar.
Fortsätt att köra mycket försiktigt och åk omedelbart till närmaste verkstad i Fiats servicenät för att låta
kontrollera systemet.
48
LÄR KÄNNA INSTRUMENTPANELEN
