FIAT 500X 2017 Instructieboek (in Dutch)

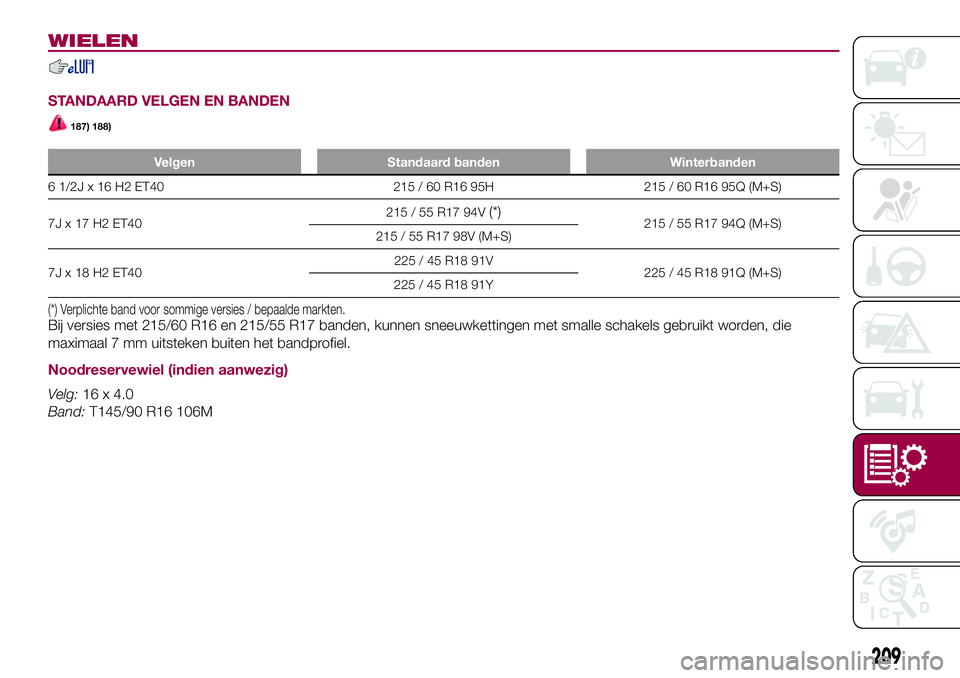

WIELEN
STANDAARD VELGEN EN BANDEN
187) 188)
Velgen Standaard banden Winterbanden
6 1/2J x 16 H2 ET40 215 / 60 R16 95H 215 / 60 R16 95Q (M+S)
7J x 17 H2 ET40215 / 55 R17 94V
(*)215 / 55 R17 94Q (M+S)
215 / 55 R17 98V (M+S)
7J x 18 H2 ET40225 / 45 R18 91V
225 / 45 R18 91Q (M+S)
225 / 45 R18 91Y
(*) Verplichte band voor sommige versies / bepaalde markten.Bij versies met 215/60 R16 en 215/55 R17 banden, kunnen sneeuwkettingen met smalle schakels gebruikt worden, die
maximaal 7 mm uitsteken buiten het bandprofiel.
Noodreservewiel (indien aanwezig)
Velg:16 x 4.0
Band:T145/90 R16 106M
209

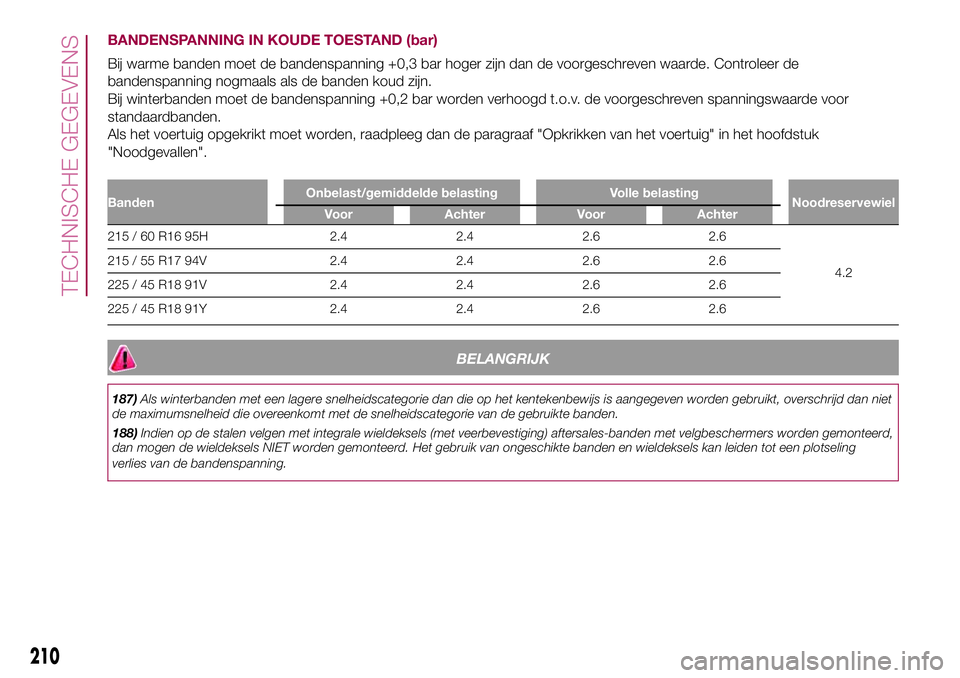

BANDENSPANNING IN KOUDE TOESTAND (bar)
Bij warme banden moet de bandenspanning +0,3 bar hoger zijn dan de voorgeschreven waarde. Controleer de
bandenspanning nogmaals als de banden koud zijn.
Bij winterbanden moet de bandenspanning +0,2 bar worden verhoogd t.o.v. de voorgeschreven spanningswaarde voor
standaardbanden.
Als het voertuig opgekrikt moet worden, raadpleeg dan de paragraaf "Opkrikken van het voertuig" in het hoofdstuk
"Noodgevallen".
BandenOnbelast/gemiddelde belasting Volle belasting
Noodreservewiel
Voor Achter Voor Achter
215 / 60 R16 95H 2.4 2.4 2.6 2.6
4.2 215 / 55 R17 94V 2.4 2.4 2.6 2.6
225 / 45 R18 91V 2.4 2.4 2.6 2.6
225 / 45 R18 91Y 2.4 2.4 2.6 2.6
BELANGRIJK
187)Als winterbanden met een lagere snelheidscategorie dan die op het kentekenbewijs is aangegeven worden gebruikt, overschrijd dan niet
de maximumsnelheid die overeenkomt met de snelheidscategorie van de gebruikte banden.
188)Indien op de stalen velgen met integrale wieldeksels (met veerbevestiging) aftersales-banden met velgbeschermers worden gemonteerd,
dan mogen de wieldeksels NIET worden gemonteerd. Het gebruik van ongeschikte banden en wieldeksels kan leiden tot een plotseling
verlies van de bandenspanning.
210
TECHNISCHE GEGEVENS

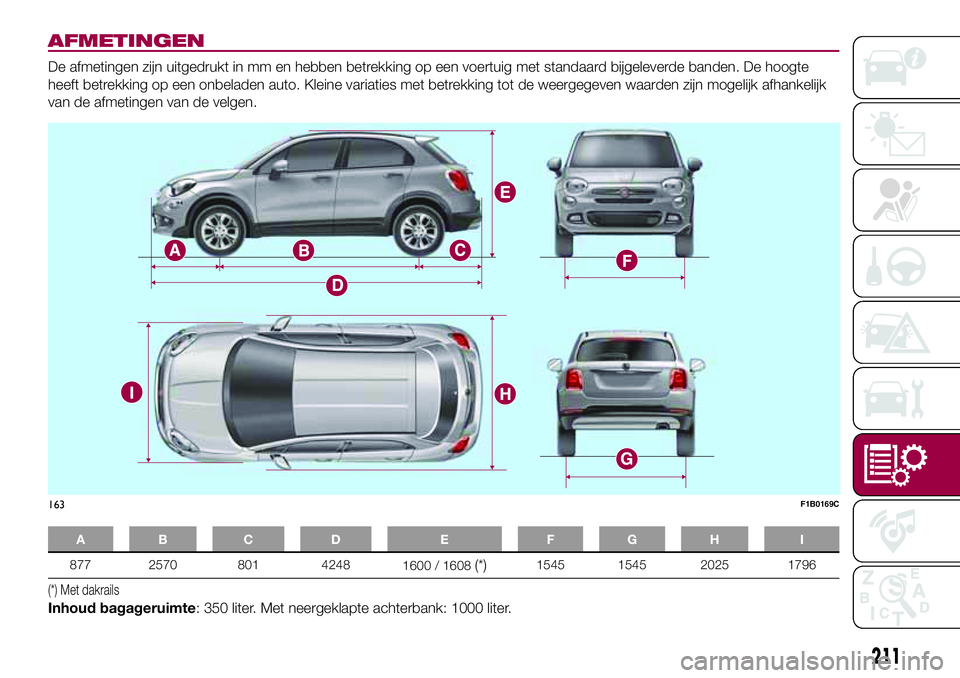

AFMETINGEN
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een voertuig met standaard bijgeleverde banden. De hoogte
heeft betrekking op een onbeladen auto. Kleine variaties met betrekking tot de weergegeven waarden zijn mogelijk afhankelijk
van de afmetingen van de velgen.
AB C D E FGH I
877 2570 801 4248
1600 / 1608(*)1545 1545 2025 1796
(*) Met dakrails
Inhoud bagageruimte: 350 liter. Met neergeklapte achterbank: 1000 liter.
163F1B0169C
211

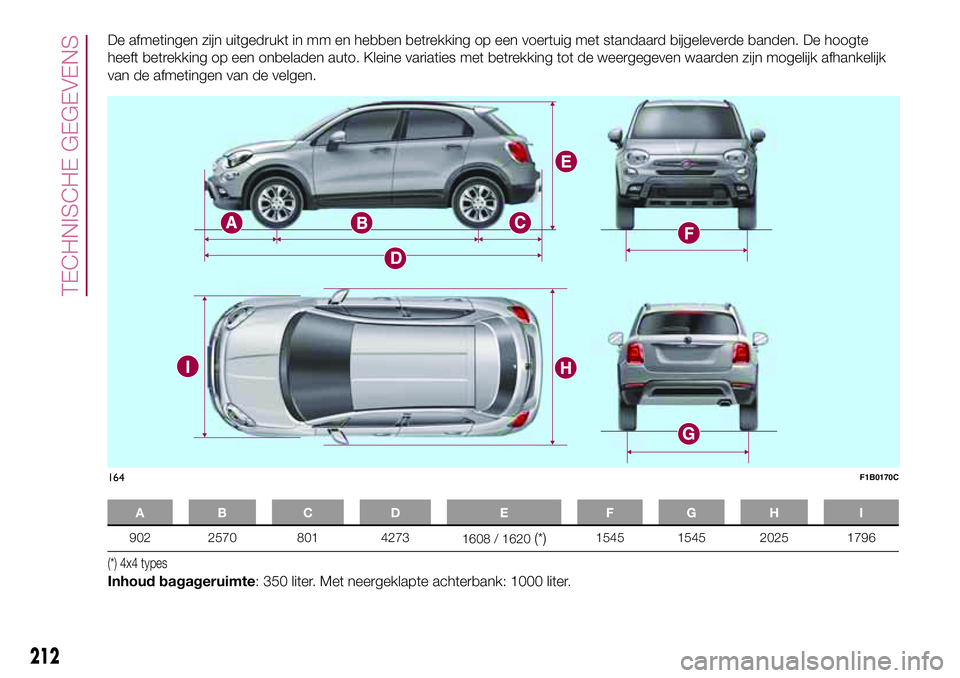

De afmetingen zijn uitgedrukt in mm en hebben betrekking op een voertuig met standaard bijgeleverde banden. De hoogte
heeft betrekking op een onbeladen auto. Kleine variaties met betrekking tot de weergegeven waarden zijn mogelijk afhankelijk
van de afmetingen van de velgen.
AB C D E FGH I
902 2570 801 4273
1608 / 1620(*)1545 1545 2025 1796
(*) 4x4 types
Inhoud bagageruimte: 350 liter. Met neergeklapte achterbank: 1000 liter.
164F1B0170C
212
TECHNISCHE GEGEVENS

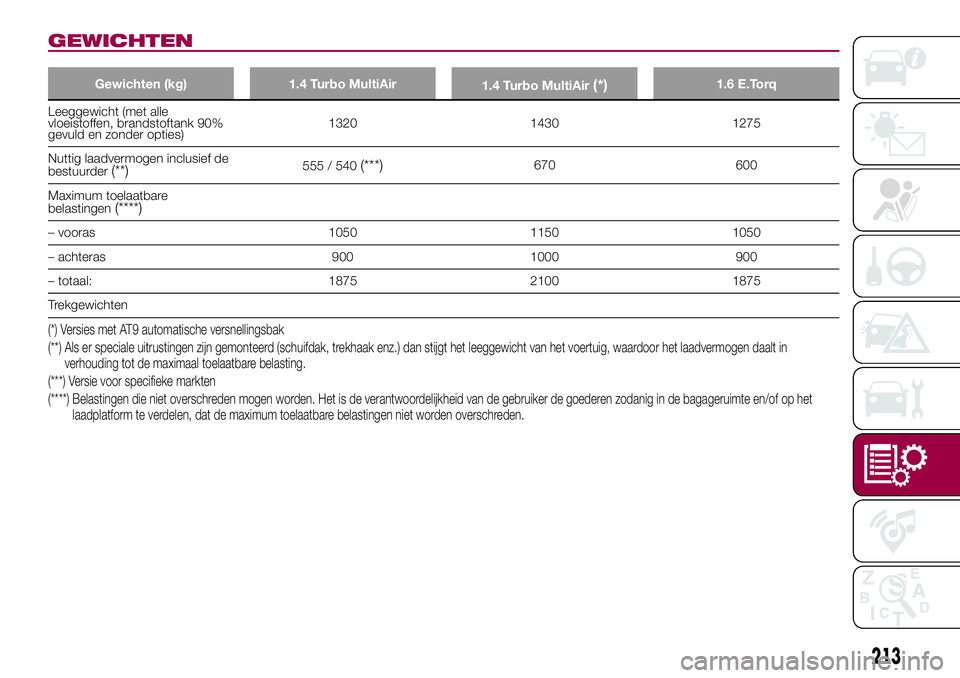

GEWICHTEN
Gewichten (kg) 1.4 Turbo MultiAir
1.4 Turbo MultiAir(*)1.6 E.Torq
Leeggewicht (met alle
vloeistoffen, brandstoftank 90%
gevuld en zonder opties)1320 1430 1275
Nuttig laadvermogen inclusief de
bestuurder
(**)555 / 540(***)670 600
Maximum toelaatbare
belastingen
(****)
– vooras 1050 1150 1050
– achteras 900 1000 900
– totaal: 1875 2100 1875
Trekgewichten
(*) Versies met AT9 automatische versnellingsbak
(**) Als er speciale uitrustingen zijn gemonteerd (schuifdak, trekhaak enz.) dan stijgt het leeggewicht van het voertuig, waardoor het laadvermogen daalt in
verhouding tot de maximaal toelaatbare belasting.
(***) Versie voor specifieke markten
(****) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker de goederen zodanig in de bagageruimte en/ofop het
laadplatform te verdelen, dat de maximum toelaatbare belastingen niet worden overschreden.
213

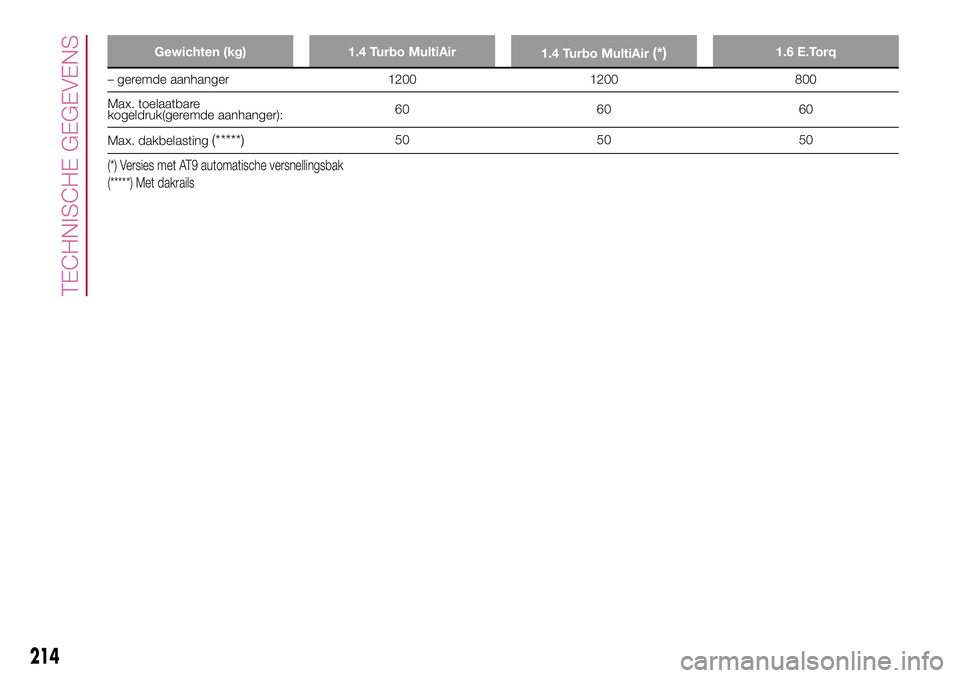

Gewichten (kg) 1.4 Turbo MultiAir
1.4 Turbo MultiAir(*)1.6 E.Torq
– geremde aanhanger 1200 1200 800
Max. toelaatbare
kogeldruk(geremde aanhanger):60 60 60
Max. dakbelasting
(*****)50 50 50
(*) Versies met AT9 automatische versnellingsbak
(*****) Met dakrails
214
TECHNISCHE GEGEVENS

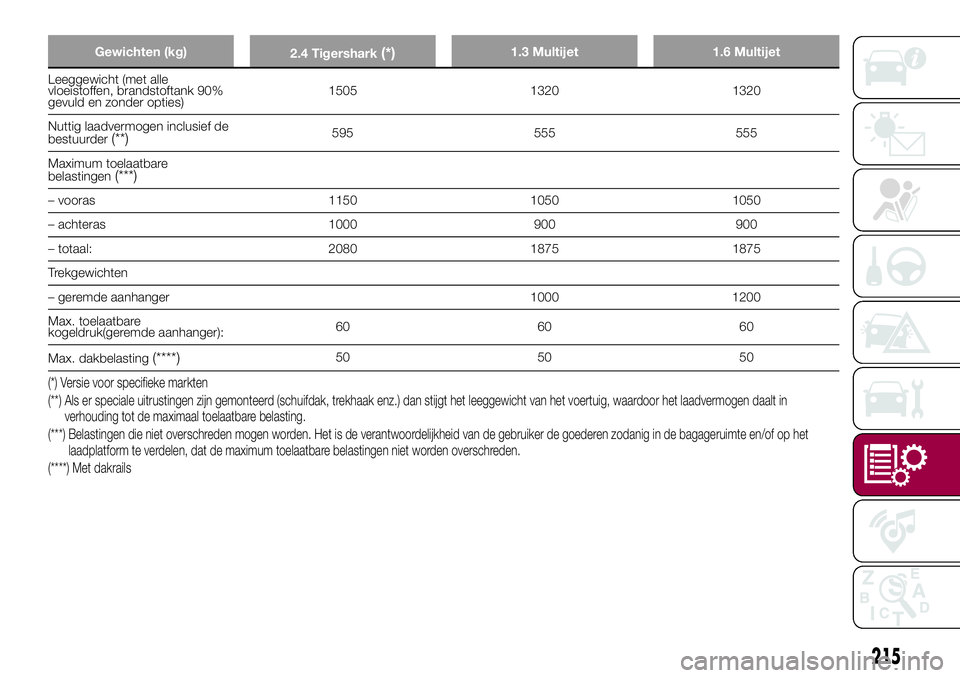

Gewichten (kg)
2.4 Tigershark(*)1.3 Multijet 1.6 Multijet
Leeggewicht (met alle
vloeistoffen, brandstoftank 90%
gevuld en zonder opties)1505 1320 1320
Nuttig laadvermogen inclusief de
bestuurder
(**)595 555 555
Maximum toelaatbare
belastingen
(***)
– vooras 1150 1050 1050
– achteras 1000 900 900
– totaal: 2080 1875 1875
Trekgewichten
– geremde aanhanger 1000 1200
Max. toelaatbare
kogeldruk(geremde aanhanger):60 60 60
Max. dakbelasting
(****)50 50 50
(*) Versie voor specifieke markten
(**) Als er speciale uitrustingen zijn gemonteerd (schuifdak, trekhaak enz.) dan stijgt het leeggewicht van het voertuig, waardoor het laadvermogen daalt in
verhouding tot de maximaal toelaatbare belasting.
(***) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker de goederen zodanig in de bagageruimte en/of op het
laadplatform te verdelen, dat de maximum toelaatbare belastingen niet worden overschreden.
(****) Met dakrails
215

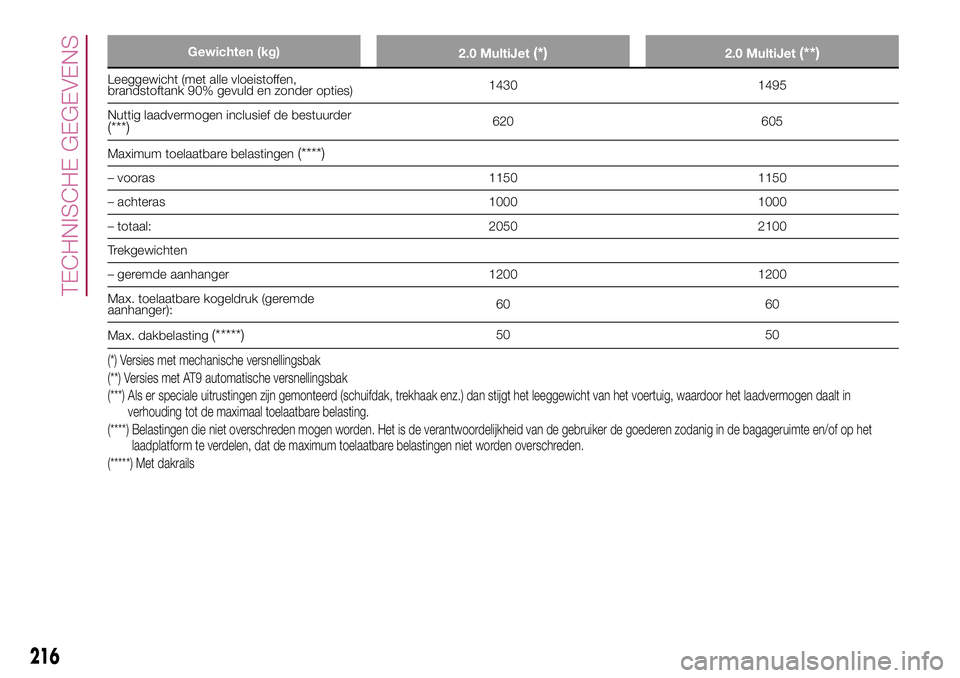

Gewichten (kg)
2.0 MultiJet(*)2.0 MultiJet(**)
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)1430 1495
Nuttig laadvermogen inclusief de bestuurder
(***)620 605
Maximum toelaatbare belastingen
(****)
– vooras 1150 1150
– achteras 1000 1000
– totaal: 2050 2100
Trekgewichten
– geremde aanhanger 1200 1200
Max. toelaatbare kogeldruk (geremde
aanhanger):60 60
Max. dakbelasting
(*****)50 50
(*) Versies met mechanische versnellingsbak
(**) Versies met AT9 automatische versnellingsbak
(***) Als er speciale uitrustingen zijn gemonteerd (schuifdak, trekhaak enz.) dan stijgt het leeggewicht van het voertuig, waardoor het laadvermogen daalt in
verhouding tot de maximaal toelaatbare belasting.
(****) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker de goederen zodanig in de bagageruimte en/ofop het
laadplatform te verdelen, dat de maximum toelaatbare belastingen niet worden overschreden.
(*****) Met dakrails
216
TECHNISCHE GEGEVENS

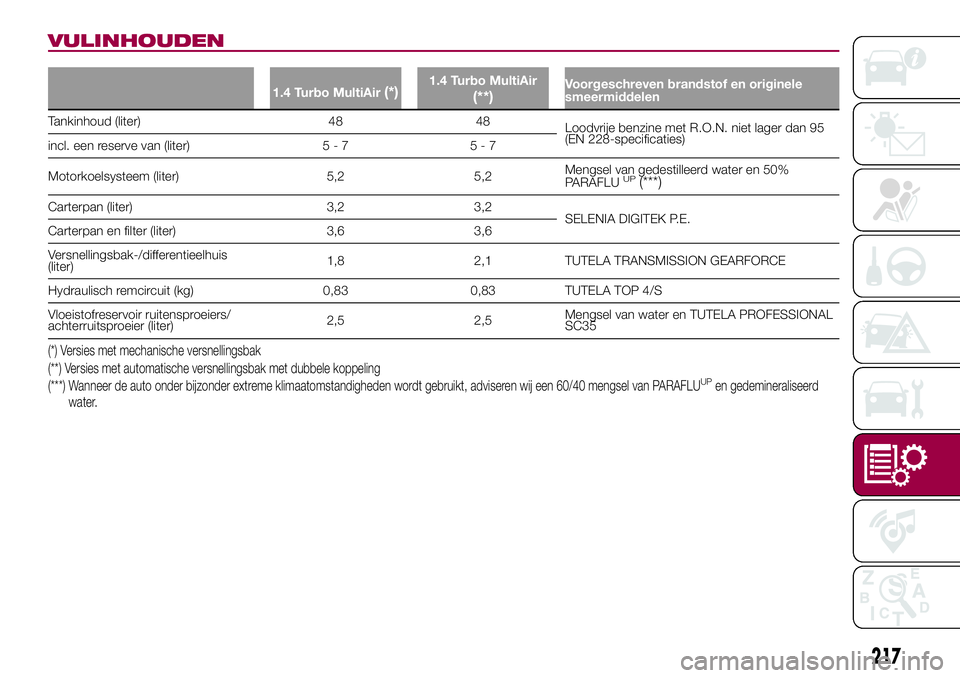

VULINHOUDEN
1.4 Turbo MultiAir(*)1.4 Turbo MultiAir
(**)Voorgeschreven brandstof en originele
smeermiddelen
Tankinhoud (liter) 48 48
Loodvrije benzine met R.O.N. niet lager dan 95
(EN 228-specificaties)
incl. een reserve van (liter) 5 - 7 5 - 7
Motorkoelsysteem (liter) 5,2 5,2Mengsel van gedestilleerd water en 50%
PARAFLU
UP(***)
Carterpan (liter) 3,2 3,2
SELENIA DIGITEK P.E.
Carterpan en filter (liter) 3,6 3,6
Versnellingsbak-/differentieelhuis
(liter)1,8 2,1 TUTELA TRANSMISSION GEARFORCE
Hydraulisch remcircuit (kg) 0,83 0,83 TUTELA TOP 4/S
Vloeistofreservoir ruitensproeiers/
achterruitsproeier (liter)2,5 2,5Mengsel van water en TUTELA PROFESSIONAL
SC35
(*) Versies met mechanische versnellingsbak
(**) Versies met automatische versnellingsbak met dubbele koppeling
(***) Wanneer de auto onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een 60/40 mengsel van PARAFLU
UPen gedemineraliseerd
water.
217

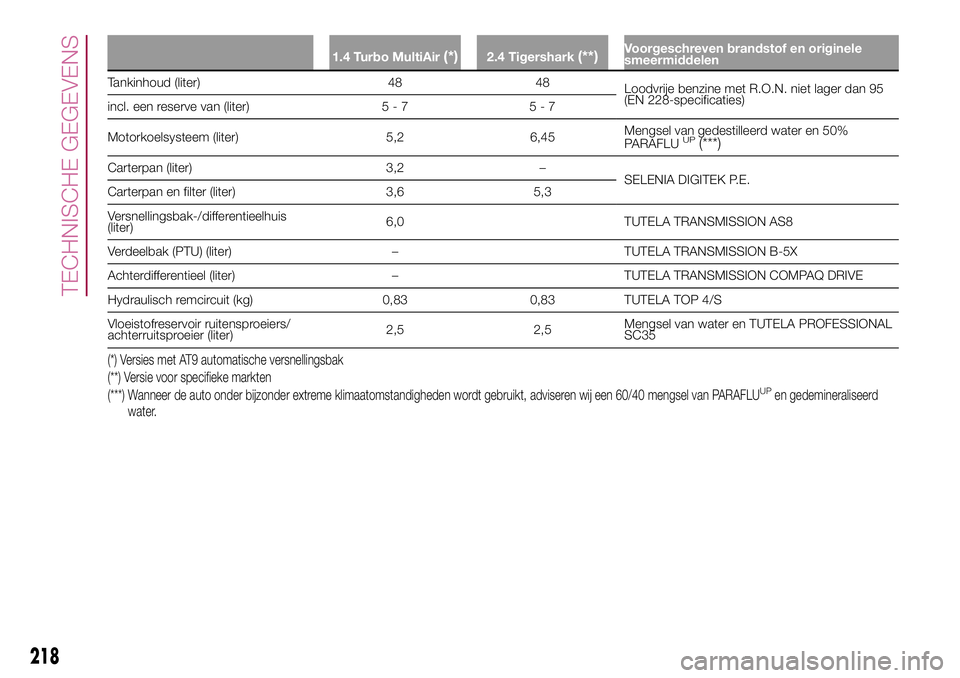

1.4 Turbo MultiAir(*)2.4 Tigershark(**)Voorgeschreven brandstof en originele
smeermiddelen
Tankinhoud (liter) 48 48
Loodvrije benzine met R.O.N. niet lager dan 95
(EN 228-specificaties)
incl. een reserve van (liter) 5 - 7 5 - 7
Motorkoelsysteem (liter) 5,2 6,45Mengsel van gedestilleerd water en 50%
PARAFLU
UP(***)
Carterpan (liter) 3,2 –
SELENIA DIGITEK P.E.
Carterpan en filter (liter) 3,6 5,3
Versnellingsbak-/differentieelhuis
(liter)6,0 TUTELA TRANSMISSION AS8
Verdeelbak (PTU) (liter) – TUTELA TRANSMISSION B-5X
Achterdifferentieel (liter) – TUTELA TRANSMISSION COMPAQ DRIVE
Hydraulisch remcircuit (kg) 0,83 0,83 TUTELA TOP 4/S
Vloeistofreservoir ruitensproeiers/
achterruitsproeier (liter)2,5 2,5Mengsel van water en TUTELA PROFESSIONAL
SC35
(*) Versies met AT9 automatische versnellingsbak
(**) Versie voor specifieke markten
(***) Wanneer de auto onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een 60/40 mengsel van PARAFLU
UPen gedemineraliseerd
water.
218
