FIAT 500X 2017 Manual de Empleo y Cuidado (in Spanish)

Símbolo Qué significa

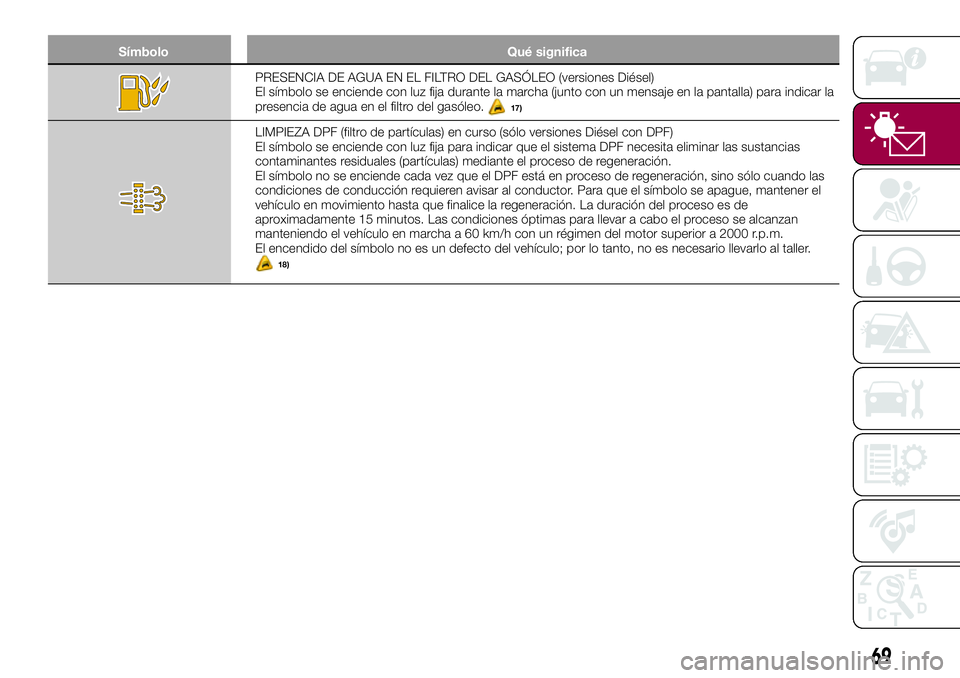

PRESENCIA DE AGUA EN EL FILTRO DEL GASÓLEO (versiones Diésel)
El símbolo se enciende con luz fija durante la marcha (junto con un mensaje en la pantalla) para indicar la
presencia de agua en el filtro del gasóleo.
17)
LIMPIEZA DPF (filtro de partículas) en curso (sólo versiones Diésel con DPF)
El símbolo se enciende con luz fija para indicar que el sistema DPF necesita eliminar las sustancias
contaminantes residuales (partículas) mediante el proceso de regeneración.
El símbolo no se enciende cada vez que el DPF está en proceso de regeneración, sino sólo cuando las
condiciones de conducción requieren avisar al conductor. Para que el símbolo se apague, mantener el
vehículo en movimiento hasta que finalice la regeneración. La duración del proceso es de
aproximadamente 15 minutos. Las condiciones óptimas para llevar a cabo el proceso se alcanzan
manteniendo el vehículo en marcha a 60 km/h con un régimen del motor superior a 2000 r.p.m.
El encendido del símbolo no es un defecto del vehículo; por lo tanto, no es necesario llevarlo al taller.
18)
69

Símbolo Qué significa

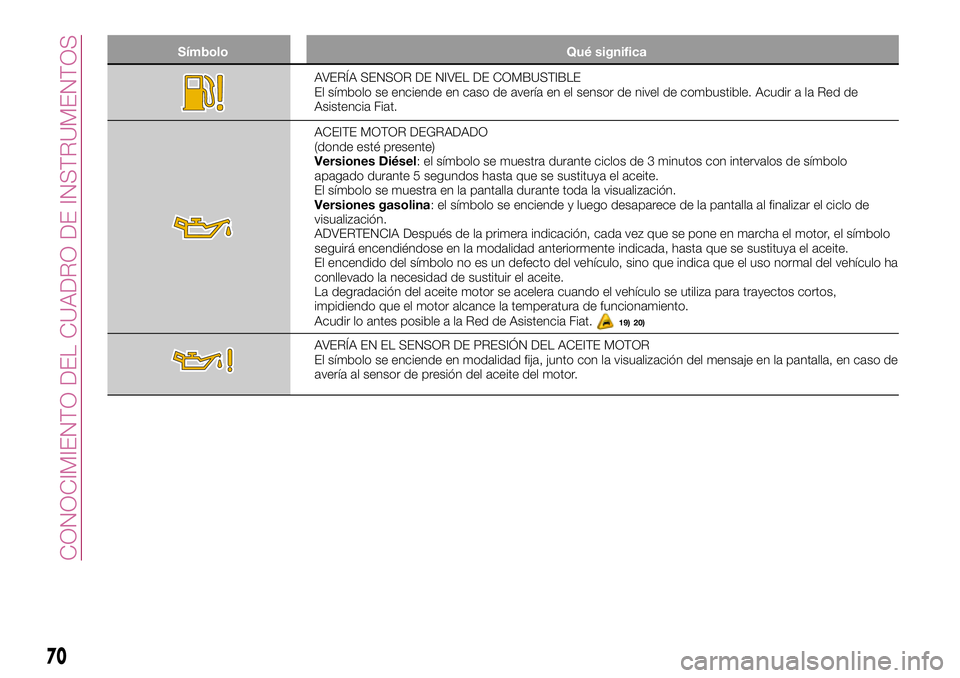

AVERÍA SENSOR DE NIVEL DE COMBUSTIBLE
El símbolo se enciende en caso de avería en el sensor de nivel de combustible. Acudir a la Red de
Asistencia Fiat.
ACEITE MOTOR DEGRADADO
(donde esté presente)
Versiones Diésel: el símbolo se muestra durante ciclos de 3 minutos con intervalos de símbolo
apagado durante 5 segundos hasta que se sustituya el aceite.
El símbolo se muestra en la pantalla durante toda la visualización.
Versiones gasolina: el símbolo se enciende y luego desaparece de la pantalla al finalizar el ciclo de
visualización.
ADVERTENCIA Después de la primera indicación, cada vez que se pone en marcha el motor, el símbolo
seguirá encendiéndose en la modalidad anteriormente indicada, hasta que se sustituya el aceite.
El encendido del símbolo no es un defecto del vehículo, sino que indica que el uso normal del vehículo ha
conllevado la necesidad de sustituir el aceite.
La degradación del aceite motor se acelera cuando el vehículo se utiliza para trayectos cortos,
impidiendo que el motor alcance la temperatura de funcionamiento.
Acudir lo antes posible a la Red de Asistencia Fiat.
19) 20)
AVERÍA EN EL SENSOR DE PRESIÓN DEL ACEITE MOTOR
El símbolo se enciende en modalidad fija, junto con la visualización del mensaje en la pantalla, en caso de
avería al sensor de presión del aceite del motor.
70
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Símbolo Qué significa

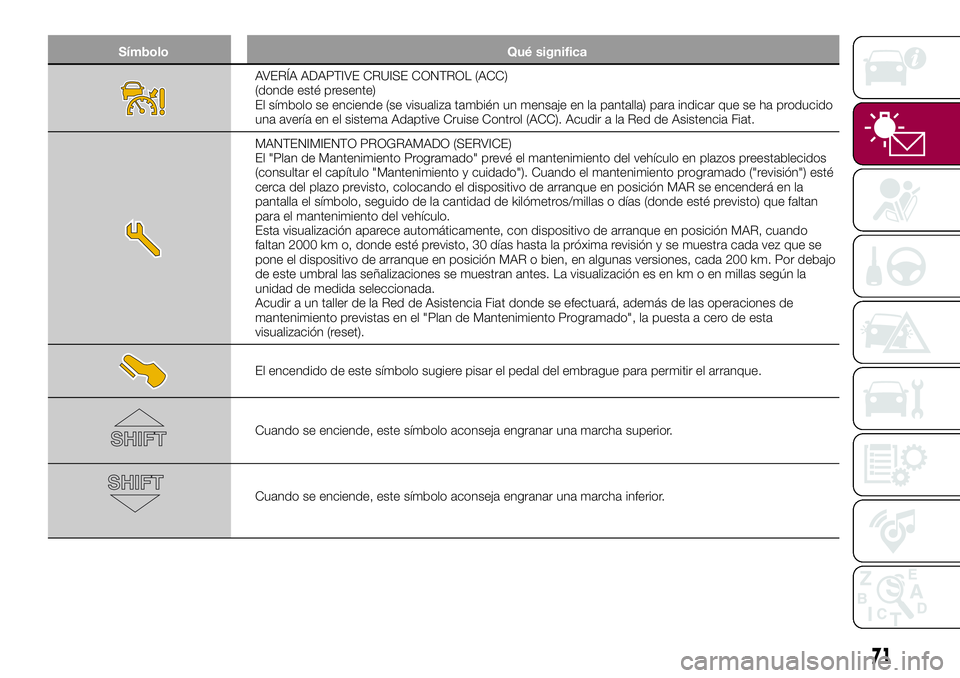

AVERÍA ADAPTIVE CRUISE CONTROL (ACC)
(donde esté presente)
El símbolo se enciende (se visualiza también un mensaje en la pantalla) para indicar que se ha producido
una avería en el sistema Adaptive Cruise Control (ACC). Acudir a la Red de Asistencia Fiat.
MANTENIMIENTO PROGRAMADO (SERVICE)
El "Plan de Mantenimiento Programado" prevé el mantenimiento del vehículo en plazos preestablecidos
(consultar el capítulo "Mantenimiento y cuidado"). Cuando el mantenimiento programado ("revisión") esté
cerca del plazo previsto, colocando el dispositivo de arranque en posición MAR se encenderá en la
pantalla el símbolo, seguido de la cantidad de kilómetros/millas o días (donde esté previsto) que faltan
para el mantenimiento del vehículo.
Esta visualización aparece automáticamente, con dispositivo de arranque en posición MAR, cuando
faltan 2000 km o, donde esté previsto, 30 días hasta la próxima revisión y se muestra cada vez que se
pone el dispositivo de arranque en posición MAR o bien, en algunas versiones, cada 200 km. Por debajo
de este umbral las señalizaciones se muestran antes. La visualización es en km o en millas según la
unidad de medida seleccionada.
Acudir a un taller de la Red de Asistencia Fiat donde se efectuará, además de las operaciones de
mantenimiento previstas en el "Plan de Mantenimiento Programado", la puesta a cero de esta
visualización (reset).
El encendido de este símbolo sugiere pisar el pedal del embrague para permitir el arranque.
Cuando se enciende, este símbolo aconseja engranar una marcha superior.
Cuando se enciende, este símbolo aconseja engranar una marcha inferior.
71

Símbolo Qué significa

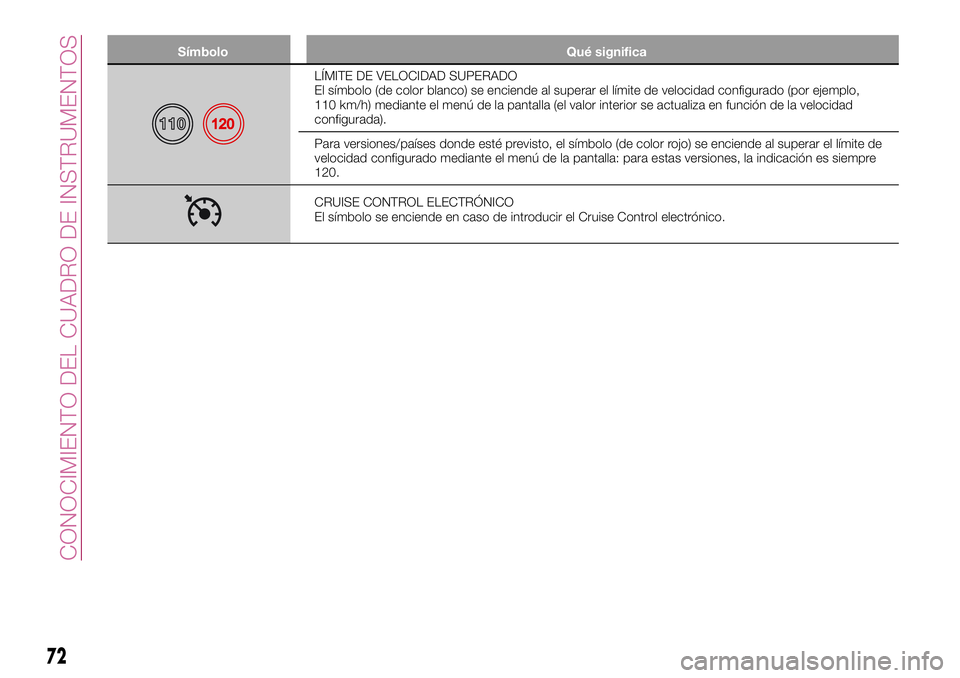

LÍMITE DE VELOCIDAD SUPERADO
El símbolo (de color blanco) se enciende al superar el límite de velocidad configurado (por ejemplo,
110 km/h) mediante el menú de la pantalla (el valor interior se actualiza en función de la velocidad
configurada).
Para versiones/países donde esté previsto, el símbolo (de color rojo) se enciende al superar el límite de
velocidad configurado mediante el menú de la pantalla: para estas versiones, la indicación es siempre
120.
CRUISE CONTROL ELECTRÓNICO
El símbolo se enciende en caso de introducir el Cruise Control electrónico.
72
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

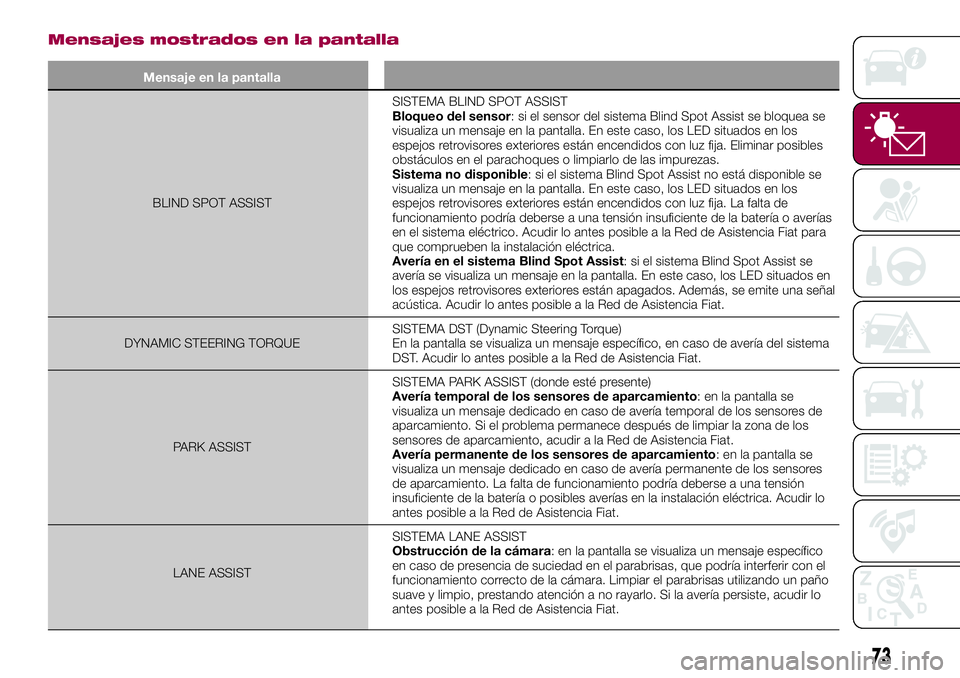

Mensajes mostrados en la pantalla
Mensaje en la pantalla
BLIND SPOT ASSISTSISTEMA BLIND SPOT ASSIST
Bloqueo del sensor: si el sensor del sistema Blind Spot Assist se bloquea se
visualiza un mensaje en la pantalla. En este caso, los LED situados en los
espejos retrovisores exteriores están encendidos con luz fija. Eliminar posibles
obstáculos en el parachoques o limpiarlo de las impurezas.
Sistema no disponible: si el sistema Blind Spot Assist no está disponible se
visualiza un mensaje en la pantalla. En este caso, los LED situados en los
espejos retrovisores exteriores están encendidos con luz fija. La falta de
funcionamiento podría deberse a una tensión insuficiente de la batería o averías
en el sistema eléctrico. Acudir lo antes posible a la Red de Asistencia Fiat para
que comprueben la instalación eléctrica.
Avería en el sistema Blind Spot Assist: si el sistema Blind Spot Assist se
avería se visualiza un mensaje en la pantalla. En este caso, los LED situados en
los espejos retrovisores exteriores están apagados. Además, se emite una señal
acústica. Acudir lo antes posible a la Red de Asistencia Fiat.
DYNAMIC STEERING TORQUESISTEMA DST (Dynamic Steering Torque)
En la pantalla se visualiza un mensaje específico, en caso de avería del sistema
DST. Acudir lo antes posible a la Red de Asistencia Fiat.
PARK ASSISTSISTEMA PARK ASSIST (donde esté presente)
Avería temporal de los sensores de aparcamiento: en la pantalla se
visualiza un mensaje dedicado en caso de avería temporal de los sensores de
aparcamiento. Si el problema permanece después de limpiar la zona de los
sensores de aparcamiento, acudir a la Red de Asistencia Fiat.
Avería permanente de los sensores de aparcamiento: en la pantalla se
visualiza un mensaje dedicado en caso de avería permanente de los sensores
de aparcamiento. La falta de funcionamiento podría deberse a una tensión
insuficiente de la batería o posibles averías en la instalación eléctrica. Acudir lo
antes posible a la Red de Asistencia Fiat.
LANE ASSISTSISTEMA LANE ASSIST
Obstrucción de la cámara: en la pantalla se visualiza un mensaje específico
en caso de presencia de suciedad en el parabrisas, que podría interferir con el
funcionamiento correcto de la cámara. Limpiar el parabrisas utilizando un paño
suave y limpio, prestando atención a no rayarlo. Si la avería persiste, acudir lo
antes posible a la Red de Asistencia Fiat.
73

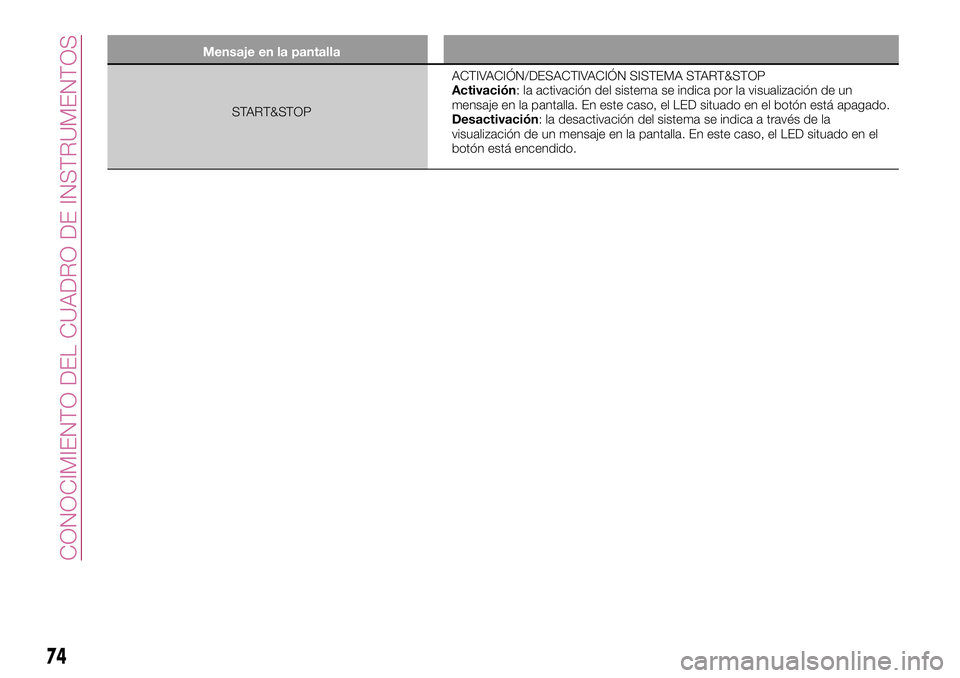

Mensaje en la pantalla
START&STOPACTIVACIÓN/DESACTIVACIÓN SISTEMA START&STOP
Activación: la activación del sistema se indica por la visualización de un
mensaje en la pantalla. En este caso, el LED situado en el botón está apagado.
Desactivación: la desactivación del sistema se indica a través de la
visualización de un mensaje en la pantalla. En este caso, el LED situado en el
botón está encendido.
74
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

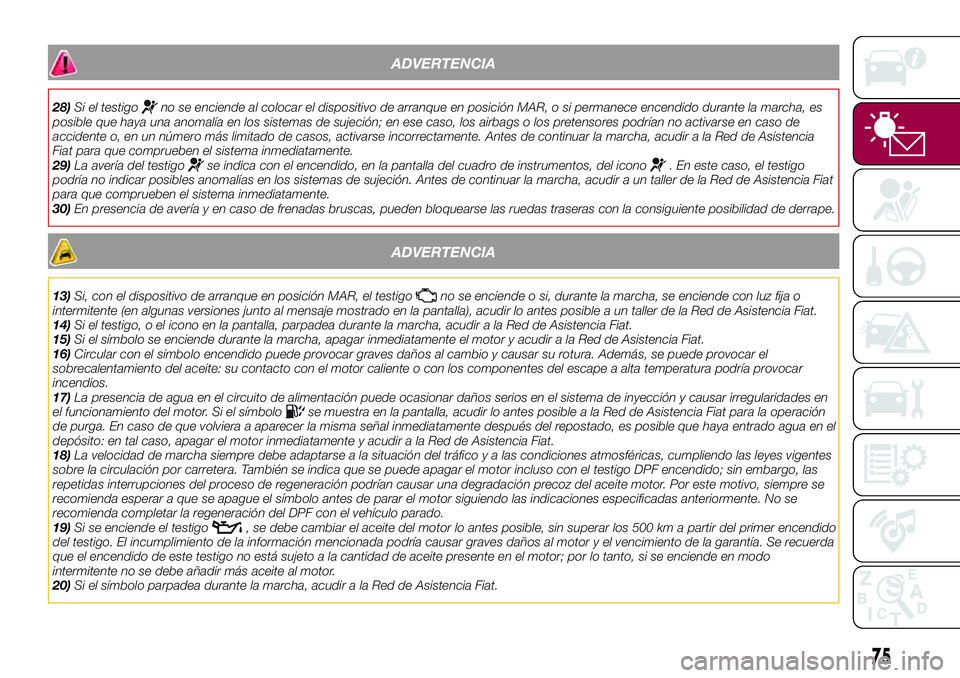

ADVERTENCIA
28)Si el testigono se enciende al colocar el dispositivo de arranque en posición MAR, o si permanece encendido durante la marcha, es
posible que haya una anomalía en los sistemas de sujeción; en ese caso, los airbags o los pretensores podrían no activarse en caso de
accidente o, en un número más limitado de casos, activarse incorrectamente. Antes de continuar la marcha, acudir a la Red de Asistencia
Fiat para que comprueben el sistema inmediatamente.
29)La avería del testigo
se indica con el encendido, en la pantalla del cuadro de instrumentos, del icono. En este caso, el testigo
podría no indicar posibles anomalías en los sistemas de sujeción. Antes de continuar la marcha, acudir a un taller de la Red de Asistencia Fiat
para que comprueben el sistema inmediatamente.
30)En presencia de avería y en caso de frenadas bruscas, pueden bloquearse las ruedas traseras con la consiguiente posibilidad de derrape.
ADVERTENCIA
13)Si, con el dispositivo de arranque en posición MAR, el testigono se enciende o si, durante la marcha, se enciende con luz fija o
intermitente (en algunas versiones junto al mensaje mostrado en la pantalla), acudir lo antes posible a un taller de la Red de Asistencia Fiat.
14)Si el testigo, o el icono en la pantalla, parpadea durante la marcha, acudir a la Red de Asistencia Fiat.
15)Si el símbolo se enciende durante la marcha, apagar inmediatamente el motor y acudir a la Red de Asistencia Fiat.
16)Circular con el símbolo encendido puede provocar graves daños al cambio y causar su rotura. Además, se puede provocar el
sobrecalentamiento del aceite: su contacto con el motor caliente o con los componentes del escape a alta temperatura podría provocar
incendios.
17)La presencia de agua en el circuito de alimentación puede ocasionar daños serios en el sistema de inyección y causar irregularidades en
el funcionamiento del motor. Si el símbolo
se muestra en la pantalla, acudir lo antes posible a la Red de Asistencia Fiat para la operación
de purga. En caso de que volviera a aparecer la misma señal inmediatamente después del repostado, es posible que haya entrado agua en el
depósito: en tal caso, apagar el motor inmediatamente y acudir a la Red de Asistencia Fiat.
18)La velocidad de marcha siempre debe adaptarse a la situación del tráfico y a las condiciones atmosféricas, cumpliendo las leyes vigentes
sobre la circulación por carretera. También se indica que se puede apagar el motor incluso con el testigo DPF encendido; sin embargo, las
repetidas interrupciones del proceso de regeneración podrían causar una degradación precoz del aceite motor. Por este motivo, siempre se
recomienda esperar a que se apague el símbolo antes de parar el motor siguiendo las indicaciones especificadas anteriormente. No se
recomienda completar la regeneración del DPF con el vehículo parado.
19)Si se enciende el testigo
, se debe cambiar el aceite del motor lo antes posible, sin superar los 500 km a partir del primer encendido
del testigo. El incumplimiento de la información mencionada podría causar graves daños al motor y el vencimiento de la garantía. Se recuerda
que el encendido de este testigo no está sujeto a la cantidad de aceite presente en el motor; por lo tanto, si se enciende en modo
intermitente no se debe añadir más aceite al motor.
20)Si el símbolo parpadea durante la marcha, acudir a la Red de Asistencia Fiat.
75

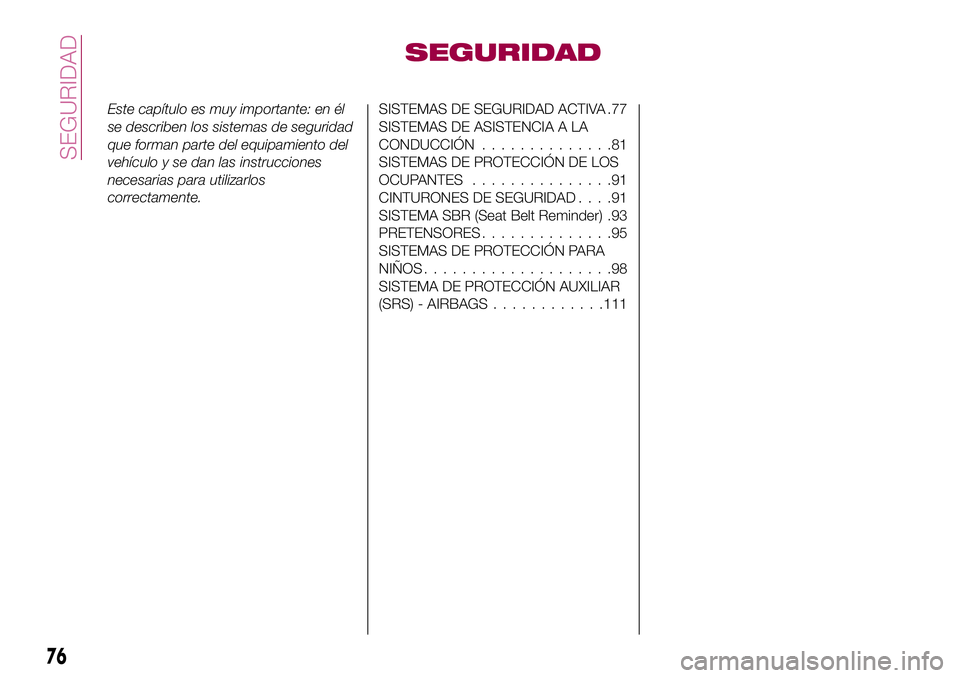

SEGURIDAD
Este capítulo es muy importante: en él
se describen los sistemas de seguridad
que forman parte del equipamiento del
vehículo y se dan las instrucciones
necesarias para utilizarlos
correctamente.SISTEMAS DE SEGURIDAD ACTIVA .77
SISTEMAS DE ASISTENCIA A LA
CONDUCCIÓN..............81
SISTEMAS DE PROTECCIÓN DE LOS
OCUPANTES...............91
CINTURONES DE SEGURIDAD....91
SISTEMA SBR (Seat Belt Reminder) .93
PRETENSORES..............95
SISTEMAS DE PROTECCIÓN PARA
NIÑOS....................98
SISTEMA DE PROTECCIÓN AUXILIAR
(SRS) - AIRBAGS............111
76
SEGURIDAD

SISTEMAS DE
SEGURIDAD ACTIVA
El vehículo está equipado con los
siguientes dispositivos de seguridad
activa:
ABS (Anti-lock Braking System);
DTC (Drag Torque Control);
ESC (Electronic Stability Control);
TC (Traction Control);
PBA (Panic Brake Assist);
HHC (Hill Hold Control);
DST (Dynamic Steering Torque);
ERM (Electronic Rollover Mitigation);
TSC (Trailer Sway Control).
Para más información sobre el
funcionamiento de los sistemas, ver lo
descrito a continuación.
SISTEMA ABS (Anti-lock
Braking System)
Es un sistema que forma parte del
sistema de frenos y evita, sea cual sea
el estado del firme de la carretera y la
intensidad de la acción de frenado, el
bloqueo de una o varias ruedas
impidiendo que patinen, con el fin de
garantizar el control del vehículo incluso
durante una frenada de emergencia y
reduciendo la distancia de frenado.
El sistema interviene en frenada cuando
las ruedas están a punto de
bloquearse, en condiciones de frenadade emergencia o de baja adherencia,
cuando los bloqueos pueden ser más
frecuentes.
El sistema también aumenta la
capacidad de control y la estabilidad
del vehículo cuando se frena en una
superficie con diferentes tipos de
adherencia entre las ruedas del lado
derecho e izquierdo o en curva.
Completa el sistema el EBD (Electronic
Braking Force Distribution) que
distribuye la acción de frenado entre las
ruedas delanteras y traseras.
Intervención del sistema
La intervención del ABS se indica a
través de una ligera pulsación del pedal
de freno y un ruido: se trata de un
comportamiento completamente
normal del sistema en fase de
intervención.
31) 32) 33) 34) 35) 36) 37)
SISTEMA DTC (Drag
Torque Control)
El sistema DTC (Drag Torque Control)
evita el bloqueo de las ruedas motrices
que podría verificarse, por ejemplo, si
se suelta de improviso el pedal del
acelerador o se baja de marcha
bruscamente en condiciones de escasa
adherencia. En esa situación, el efecto
de frenado del motor podría causar el
deslizamiento de las ruedas motricescon la consiguiente pérdida de
estabilidad del vehículo. Cuando el
sistema DTC detecta este
inconveniente, aumenta la velocidad del
motor para mantener la estabilidad y las
condiciones de estabilidad.
SISTEMA ESC
(Electronic Stability
Control)
El sistema ESC mejora el control de la
dirección y la estabilidad del vehículo en
diferentes condiciones de conducción.
El sistema ESC corrige el subviraje y el
sobreviraje del vehículo, repartiendo el
frenado en las ruedas de manera
adecuada. Además, el par suministrado
por el motor puede reducirse para
mantener el control del vehículo.
El sistema ESC utiliza sensores
instalados en el vehículo para
interpretar la trayectoria que el
conductor desea seguir y la compara
con la real del vehículo. Cuando la
trayectoria deseada y la real son
diferentes, el sistema ESC interviene
contrarrestando el subviraje o el
sobreviraje del vehículo.
Sobreviraje: se produce cuando el
vehículo gira más de lo debido para el
ángulo del volante realizado.
Subviraje: se produce cuando el
vehículo gira menos de lo debido para
el ángulo del volante realizado.
77

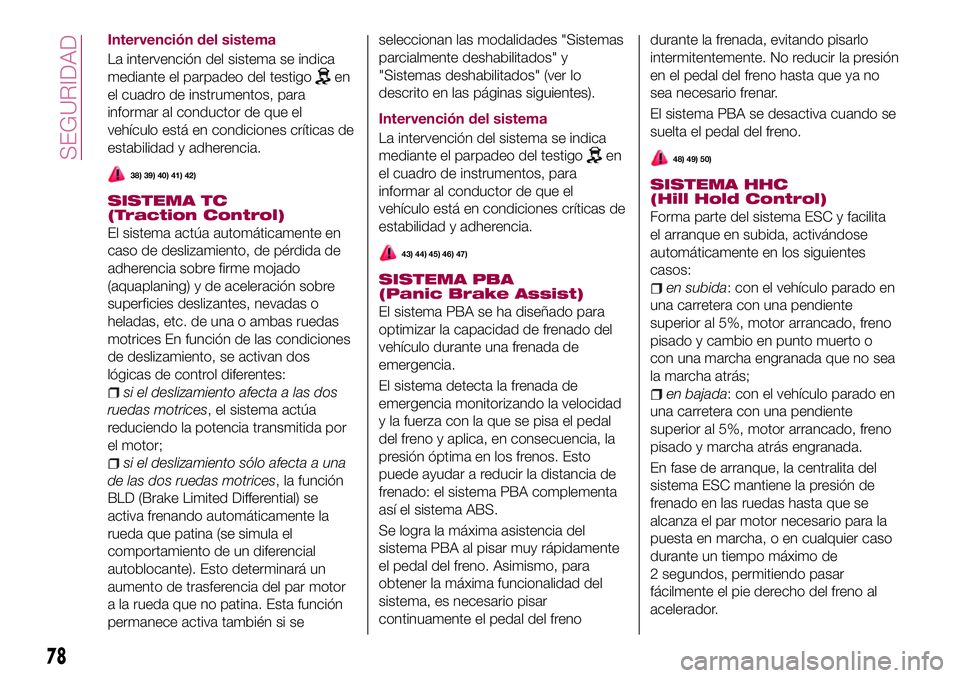

Intervención del sistema
La intervención del sistema se indica
mediante el parpadeo del testigo
en
el cuadro de instrumentos, para
informar al conductor de que el
vehículo está en condiciones críticas de
estabilidad y adherencia.
38) 39) 40) 41) 42)
SISTEMA TC
(Traction Control)
El sistema actúa automáticamente en
caso de deslizamiento, de pérdida de
adherencia sobre firme mojado
(aquaplaning) y de aceleración sobre
superficies deslizantes, nevadas o
heladas, etc. de una o ambas ruedas
motrices En función de las condiciones
de deslizamiento, se activan dos
lógicas de control diferentes:
si el deslizamiento afecta a las dos
ruedas motrices, el sistema actúa
reduciendo la potencia transmitida por
el motor;
si el deslizamiento sólo afecta a una
de las dos ruedas motrices, la función
BLD (Brake Limited Differential) se
activa frenando automáticamente la
rueda que patina (se simula el
comportamiento de un diferencial
autoblocante). Esto determinará un
aumento de trasferencia del par motor
a la rueda que no patina. Esta función
permanece activa también si seseleccionan las modalidades "Sistemas
parcialmente deshabilitados" y
"Sistemas deshabilitados" (ver lo
descrito en las páginas siguientes).
Intervención del sistema
La intervención del sistema se indica
mediante el parpadeo del testigo
en
el cuadro de instrumentos, para
informar al conductor de que el
vehículo está en condiciones críticas de
estabilidad y adherencia.
43) 44) 45) 46) 47)
SISTEMA PBA
(Panic Brake Assist)
El sistema PBA se ha diseñado para
optimizar la capacidad de frenado del
vehículo durante una frenada de
emergencia.
El sistema detecta la frenada de
emergencia monitorizando la velocidad
y la fuerza con la que se pisa el pedal
del freno y aplica, en consecuencia, la
presión óptima en los frenos. Esto
puede ayudar a reducir la distancia de
frenado: el sistema PBA complementa
así el sistema ABS.
Se logra la máxima asistencia del
sistema PBA al pisar muy rápidamente
el pedal del freno. Asimismo, para
obtener la máxima funcionalidad del
sistema, es necesario pisar
continuamente el pedal del frenodurante la frenada, evitando pisarlo
intermitentemente. No reducir la presión
en el pedal del freno hasta que ya no
sea necesario frenar.
El sistema PBA se desactiva cuando se
suelta el pedal del freno.
48) 49) 50)
SISTEMA HHC
(Hill Hold Control)
Forma parte del sistema ESC y facilita
el arranque en subida, activándose
automáticamente en los siguientes
casos:
en subida: con el vehículo parado en
una carretera con una pendiente
superior al 5%, motor arrancado, freno
pisado y cambio en punto muerto o
con una marcha engranada que no sea
la marcha atrás;
en bajada: con el vehículo parado en
una carretera con una pendiente
superior al 5%, motor arrancado, freno
pisado y marcha atrás engranada.
En fase de arranque, la centralita del
sistema ESC mantiene la presión de
frenado en las ruedas hasta que se
alcanza el par motor necesario para la
puesta en marcha, o en cualquier caso
durante un tiempo máximo de
2 segundos, permitiendo pasar
fácilmente el pie derecho del freno al
acelerador.
78
SEGURIDAD
