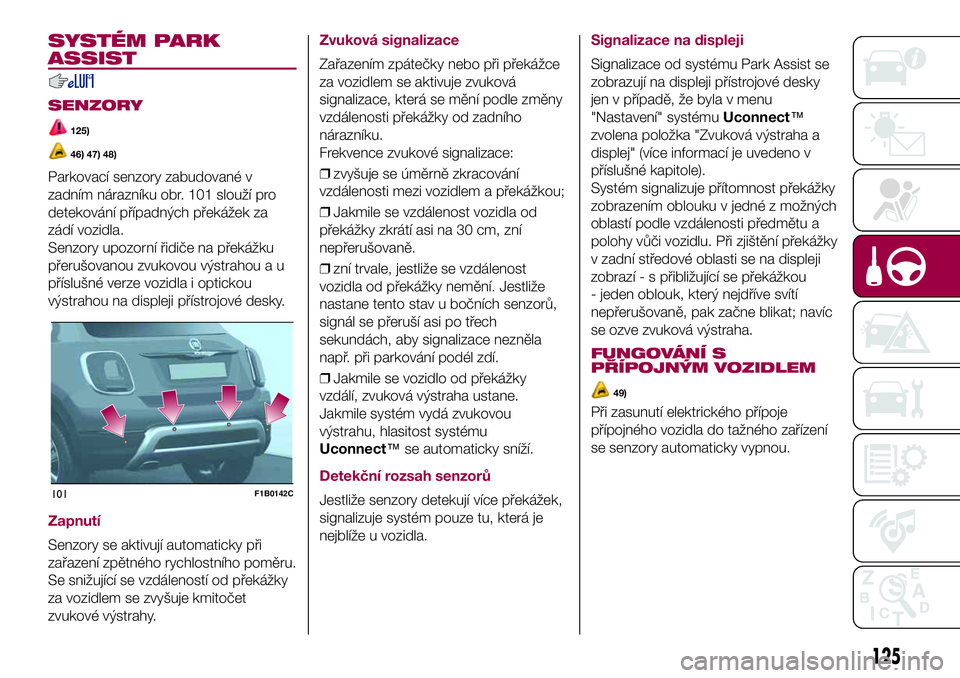

tažné zařízení FIAT 500X 2017 Návod k použití a údržbě (in Czech)

SYSTÉM PARK
ASSIST
SENZORY
125)
46) 47) 48)
Parkovací senzory zabudované v
zadním nárazníku obr. 101 slouží pro
detekování případných překážek za
zádí vozidla.
Senzory upozorní řidiče na překážku
přerušovanou zvukovou výstrahou a u
příslušné verze vozidla i optickou
výstrahou na displeji přístrojové desky.
Zapnutí
Senzory se aktivují automaticky při
zařazení zpětného rychlostního poměru.
Se snižující se vzdáleností od překážky
za vozidlem se zvyšuje kmitočet
zvukové výstrahy.
Zvuková signalizace
Zařazením zpátečky nebo při překážce
za vozidlem se aktivuje zvuková
signalizace, která se mění podle změny
vzdálenosti překážky od zadního
nárazníku.
Frekvence zvukové signalizace:
❒zvyšuje se úměrně zkracování
vzdálenosti mezi vozidlem a překážkou;
❒Jakmile se vzdálenost vozidla od
překážky zkrátí asi na 30 cm, zní
nepřerušovaně.
❒zní trvale, jestliže se vzdálenost
vozidla od překážky nemění. Jestliže
nastane tento stav u bočních senzorů,
signál se přeruší asi po třech
sekundách, aby signalizace nezněla
např. při parkování podél zdí.
❒Jakmile se vozidlo od překážky
vzdálí, zvuková výstraha ustane.
Jakmile systém vydá zvukovou
výstrahu, hlasitost systému
Uconnect™se automaticky sníží.
Detekční rozsah senzorů
Jestliže senzory detekují více překážek,
signalizuje systém pouze tu, která je
nejblíže u vozidla.
Signalizace na displeji
Signalizace od systému Park Assist se
zobrazují na displeji přístrojové desky
jen v případě, že byla v menu
"Nastavení" systémuUconnect™
zvolena položka "Zvuková výstraha a
displej" (více informací je uvedeno v
příslušné kapitole).
Systém signalizuje přítomnost překážky
zobrazením oblouku v jedné z možných
oblastí podle vzdálenosti předmětu a
polohy vůči vozidlu. Při zjištění překážky
v zadní středové oblasti se na displeji
zobrazí - s přibližující se překážkou
- jeden oblouk, který nejdříve svítí
nepřerušovaně, pak začne blikat; navíc
se ozve zvuková výstraha.
FUNGOVÁNÍ S
PŘÍPOJNÝM VOZIDLEM
49)
Při zasunutí elektrického přípoje
přípojného vozidla do tažného zařízení
se senzory automaticky vypnou.
101F1B0142C
125

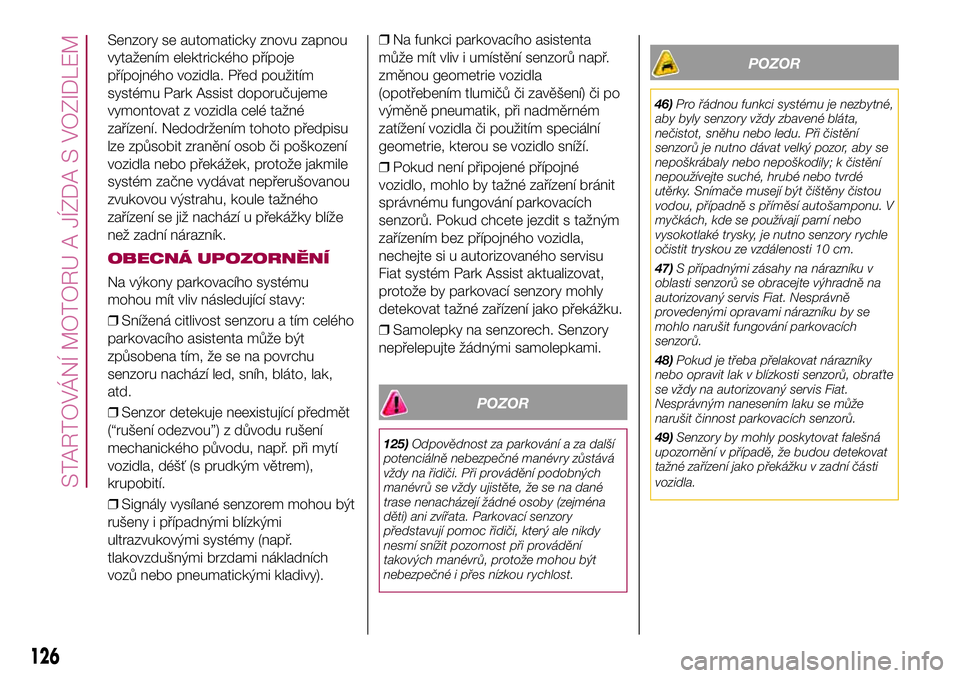

Senzory se automaticky znovu zapnou
vytažením elektrického přípoje
přípojného vozidla. Před použitím
systému Park Assist doporučujeme
vymontovat z vozidla celé tažné
zařízení. Nedodržením tohoto předpisu
lze způsobit zranění osob či poškození
vozidla nebo překážek, protože jakmile
systém začne vydávat nepřerušovanou
zvukovou výstrahu, koule tažného
zařízení se již nachází u překážky blíže
než zadní nárazník.
OBECNÁ UPOZORNĚNÍ
Na výkony parkovacího systému
mohou mít vliv následující stavy:
❒Snížená citlivost senzoru a tím celého
parkovacího asistenta může být
způsobena tím, že se na povrchu
senzoru nachází led, sníh, bláto, lak,
atd.
❒Senzor detekuje neexistující předmět
(“rušení odezvou”) z důvodu rušení
mechanického původu, např. při mytí
vozidla, déšť (s prudkým větrem),
krupobití.
❒Signály vysílané senzorem mohou být
rušeny i případnými blízkými
ultrazvukovými systémy (např.
tlakovzdušnými brzdami nákladních
vozů nebo pneumatickými kladivy).❒Na funkci parkovacího asistenta
může mít vliv i umístění senzorů např.
změnou geometrie vozidla
(opotřebením tlumičů či zavěšení) či po
výměně pneumatik, při nadměrném
zatížení vozidla či použitím speciální
geometrie, kterou se vozidlo sníží.
❒Pokud není připojené přípojné
vozidlo, mohlo by tažné zařízení bránit
správnému fungování parkovacích
senzorů. Pokud chcete jezdit s tažným
zařízením bez přípojného vozidla,
nechejte si u autorizovaného servisu
Fiat systém Park Assist aktualizovat,
protože by parkovací senzory mohly
detekovat tažné zařízení jako překážku.
❒Samolepky na senzorech. Senzory
nepřelepujte žádnými samolepkami.
POZOR
125)Odpovědnost za parkování a za další
potenciálně nebezpečné manévry zůstává
vždy na řidiči. Při provádění podobných
manévrů se vždy ujistěte, že se na dané
trase nenacházejí žádné osoby (zejména
děti) ani zvířata. Parkovací senzory
představují pomoc řidiči, který ale nikdy
nesmí snížit pozornost při provádění
takových manévrů, protože mohou být
nebezpečné i přes nízkou rychlost.
POZOR
46)Pro řádnou funkci systému je nezbytné,
aby byly senzory vždy zbavené bláta,
nečistot, sněhu nebo ledu. Při čistění
senzorů je nutno dávat velký pozor, aby se
nepoškrábaly nebo nepoškodily; k čistění
nepoužívejte suché, hrubé nebo tvrdé
utěrky. Snímače musejí být čištěny čistou
vodou, případně s příměsí autošamponu. V
myčkách, kde se používají parní nebo
vysokotlaké trysky, je nutno senzory rychle
očistit tryskou ze vzdálenosti 10 cm.
47)S případnými zásahy na nárazníku v
oblasti senzorů se obracejte výhradně na
autorizovaný servis Fiat. Nesprávně
provedenými opravami nárazníku by se
mohlo narušit fungování parkovacích
senzorů.
48)Pokud je třeba přelakovat nárazníky
nebo opravit lak v blízkosti senzorů, obraťte
se vždy na autorizovaný servis Fiat.
Nesprávným nanesením laku se může
narušit činnost parkovacích senzorů.
49)Senzory by mohly poskytovat falešná
upozornění v případě, že budou detekovat
tažné zařízení jako překážku v zadní části
vozidla.
126
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

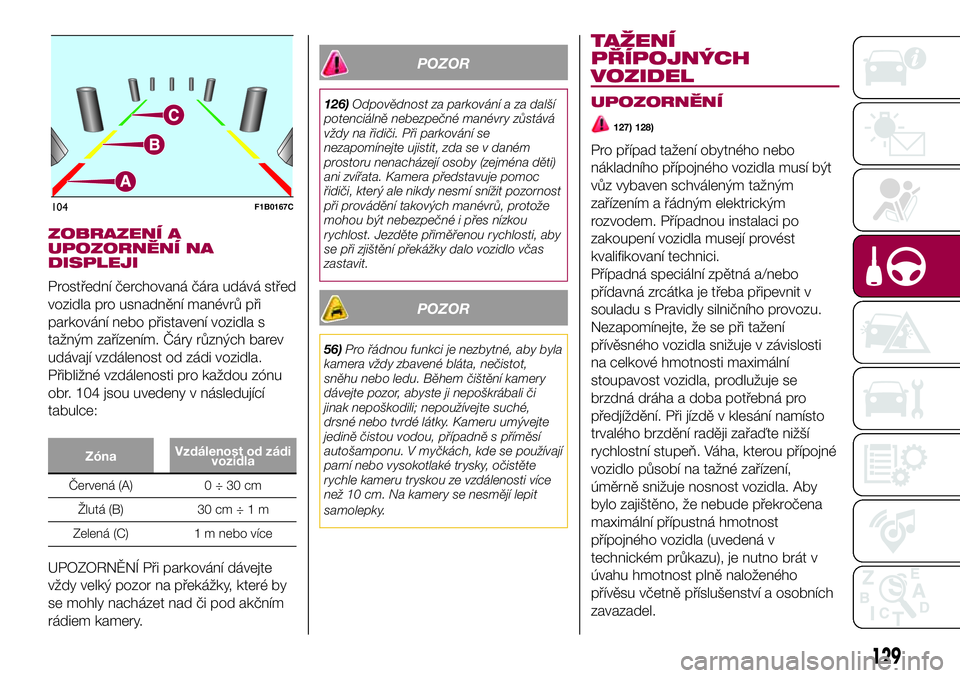

ZOBRAZENÍ A
UPOZORNĚNÍ NA
DISPLEJI
Prostřední čerchovaná čára udává střed
vozidla pro usnadnění manévrů při
parkování nebo přistavení vozidla s
tažným zařízením. Čáry různých barev
udávají vzdálenost od zádi vozidla.
Přibližné vzdálenosti pro každou zónu
obr. 104 jsou uvedeny v následující
tabulce:
ZónaVzdálenost od zádi
vozidla
Červená (A) 0 ÷ 30 cm
Žlutá (B) 30 cm÷1m
Zelená (C) 1 m nebo více
UPOZORNĚNÍ Při parkování dávejte
vždy velký pozor na překážky, které by
se mohly nacházet nad či pod akčním
rádiem kamery.
POZOR
126)Odpovědnost za parkování a za další
potenciálně nebezpečné manévry zůstává
vždy na řidiči. Při parkování se
nezapomínejte ujistit, zda se v daném
prostoru nenacházejí osoby (zejména děti)
ani zvířata. Kamera představuje pomoc
řidiči, který ale nikdy nesmí snížit pozornost
při provádění takových manévrů, protože
mohou být nebezpečné i přes nízkou
rychlost. Jezděte přiměřenou rychlosti, aby
se při zjištění překážky dalo vozidlo včas
zastavit.
POZOR
56)Pro řádnou funkci je nezbytné, aby byla
kamera vždy zbavené bláta, nečistot,
sněhu nebo ledu. Během čištění kamery
dávejte pozor, abyste ji nepoškrábali či
jinak nepoškodili; nepoužívejte suché,
drsné nebo tvrdé látky. Kameru umývejte
jedině čistou vodou, případně s příměsí
autošamponu. V myčkách, kde se používají
parní nebo vysokotlaké trysky, očistěte
rychle kameru tryskou ze vzdálenosti více
než 10 cm. Na kamery se nesmějí lepit
samolepky.
TAŽENÍ
PŘÍPOJNÝCH
VOZIDEL
UPOZORNĚNÍ
127) 128)
Pro případ tažení obytného nebo
nákladního přípojného vozidla musí být
vůz vybaven schváleným tažným
zařízením a řádným elektrickým
rozvodem. Případnou instalaci po
zakoupení vozidla musejí provést
kvalifikovaní technici.
Případná speciální zpětná a/nebo
přídavná zrcátka je třeba připevnit v
souladu s Pravidly silničního provozu.
Nezapomínejte, že se při tažení
přívěsného vozidla snižuje v závislosti
na celkové hmotnosti maximální
stoupavost vozidla, prodlužuje se
brzdná dráha a doba potřebná pro
předjíždění. Při jízdě v klesání namísto
trvalého brzdění raději zařaďte nižší
rychlostní stupeň. Váha, kterou přípojné
vozidlo působí na tažné zařízení,
úměrně snižuje nosnost vozidla. Aby
bylo zajištěno, že nebude překročena
maximální přípustná hmotnost
přípojného vozidla (uvedená v
technickém průkazu), je nutno brát v
úvahu hmotnost plně naloženého
přívěsu včetně příslušenství a osobních
zavazadel.
104F1B0167C
129

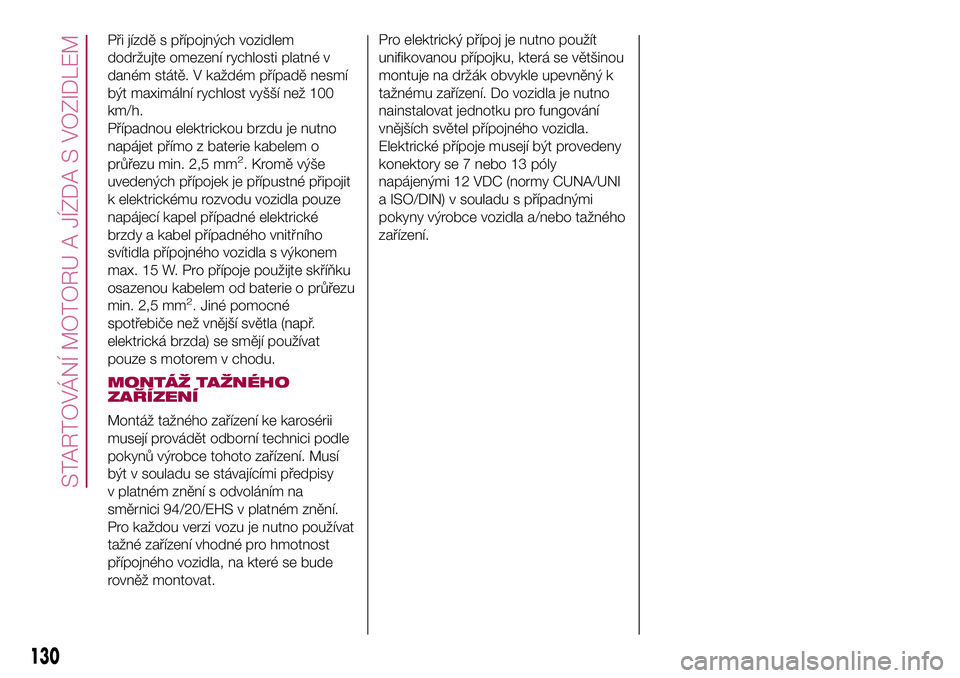

Při jízdě s přípojných vozidlem
dodržujte omezení rychlosti platné v
daném státě. V každém případě nesmí
být maximální rychlost vyšší než 100
km/h.
Případnou elektrickou brzdu je nutno
napájet přímo z baterie kabelem o
průřezu min. 2,5 mm
2. Kromě výše
uvedených přípojek je přípustné připojit
k elektrickému rozvodu vozidla pouze
napájecí kapel případné elektrické
brzdy a kabel případného vnitřního
svítidla přípojného vozidla s výkonem
max. 15 W. Pro přípoje použijte skříňku
osazenou kabelem od baterie o průřezu
min. 2,5 mm
2. Jiné pomocné
spotřebiče než vnější světla (např.
elektrická brzda) se smějí používat
pouze s motorem v chodu.
MONTÁŽ TAŽNÉHO
ZAŘÍZENÍ
Montáž tažného zařízení ke karosérii
musejí provádět odborní technici podle
pokynů výrobce tohoto zařízení. Musí
být v souladu se stávajícími předpisy
v platném znění s odvoláním na
směrnici 94/20/EHS v platném znění.
Pro každou verzi vozu je nutno používat
tažné zařízení vhodné pro hmotnost
přípojného vozidla, na které se bude
rovněž montovat.Pro elektrický přípoj je nutno použít
unifikovanou přípojku, která se většinou
montuje na držák obvykle upevněný k
tažnému zařízení. Do vozidla je nutno
nainstalovat jednotku pro fungování
vnějších světel přípojného vozidla.
Elektrické přípoje musejí být provedeny
konektory se 7 nebo 13 póly
napájenými 12 VDC (normy CUNA/UNI
a ISO/DIN) v souladu s případnými
pokyny výrobce vozidla a/nebo tažného
zařízení.
130
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

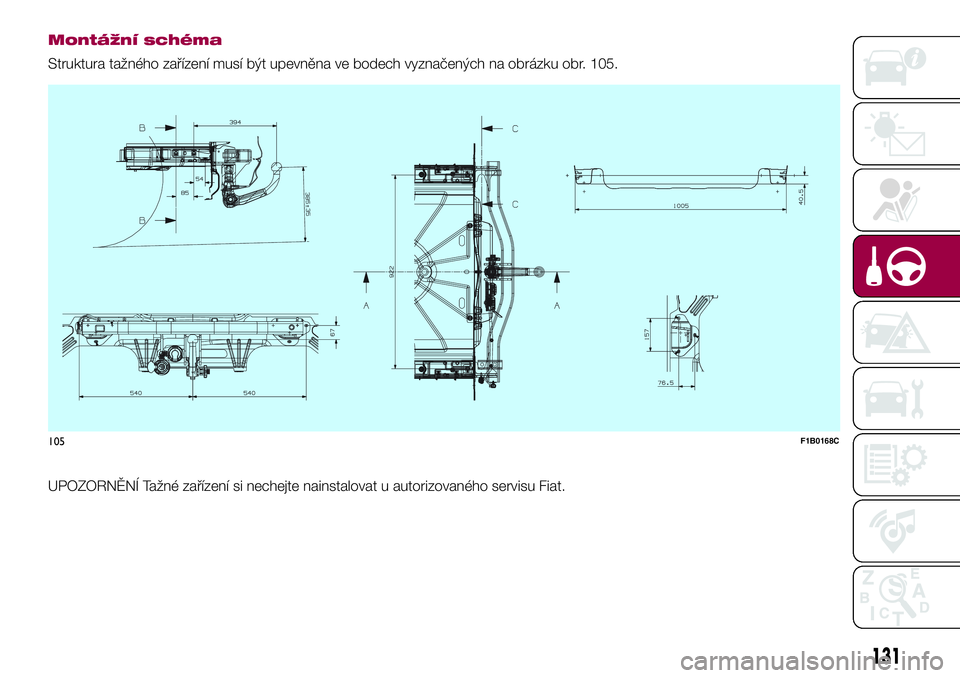

Montážní schéma
Struktura tažného zařízení musí být upevněna ve bodech vyznačených na obrázku obr. 105.
.
UPOZORNĚNÍ Tažné zařízení si nechejte nainstalovat u autorizovaného servisu Fiat.
105F1B0168C
131

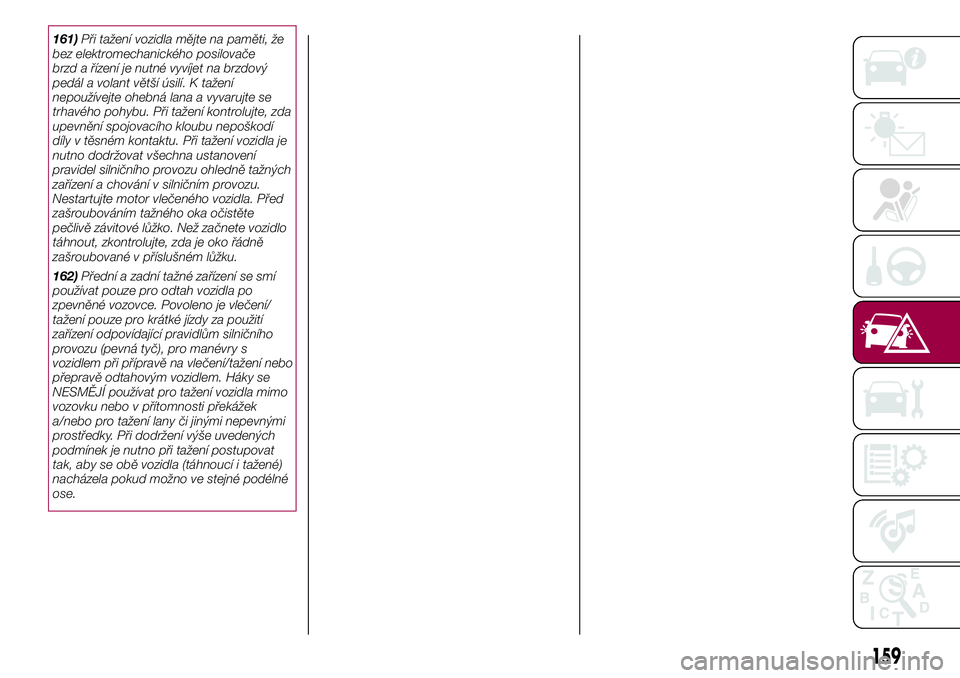

161)Při tažení vozidla mějte na paměti, že
bez elektromechanického posilovače
brzd a řízení je nutné vyvíjet na brzdový
pedál a volant větší úsilí. K tažení
nepoužívejte ohebná lana a vyvarujte se
trhavého pohybu. Při tažení kontrolujte, zda
upevnění spojovacího kloubu nepoškodí
díly v těsném kontaktu. Při tažení vozidla je
nutno dodržovat všechna ustanovení
pravidel silničního provozu ohledně tažných
zařízení a chování v silničním provozu.
Nestartujte motor vlečeného vozidla. Před
zašroubováním tažného oka očistěte
pečlivě závitové lůžko. Než začnete vozidlo
táhnout, zkontrolujte, zda je oko řádně
zašroubované v příslušném lůžku.
162)Přední a zadní tažné zařízení se smí
používat pouze pro odtah vozidla po
zpevněné vozovce. Povoleno je vlečení/
tažení pouze pro krátké jízdy za použití
zařízení odpovídající pravidlům silničního
provozu (pevná tyč), pro manévry s
vozidlem při přípravě na vlečení/tažení nebo
přepravě odtahovým vozidlem. Háky se
NESMĚJÍ používat pro tažení vozidla mimo
vozovku nebo v přítomnosti překážek
a/nebo pro tažení lany či jinými nepevnými
prostředky. Při dodržení výše uvedených
podmínek je nutno při tažení postupovat
tak, aby se obě vozidla (táhnoucí i tažené)
nacházela pokud možno ve stejné podélné
ose.
159

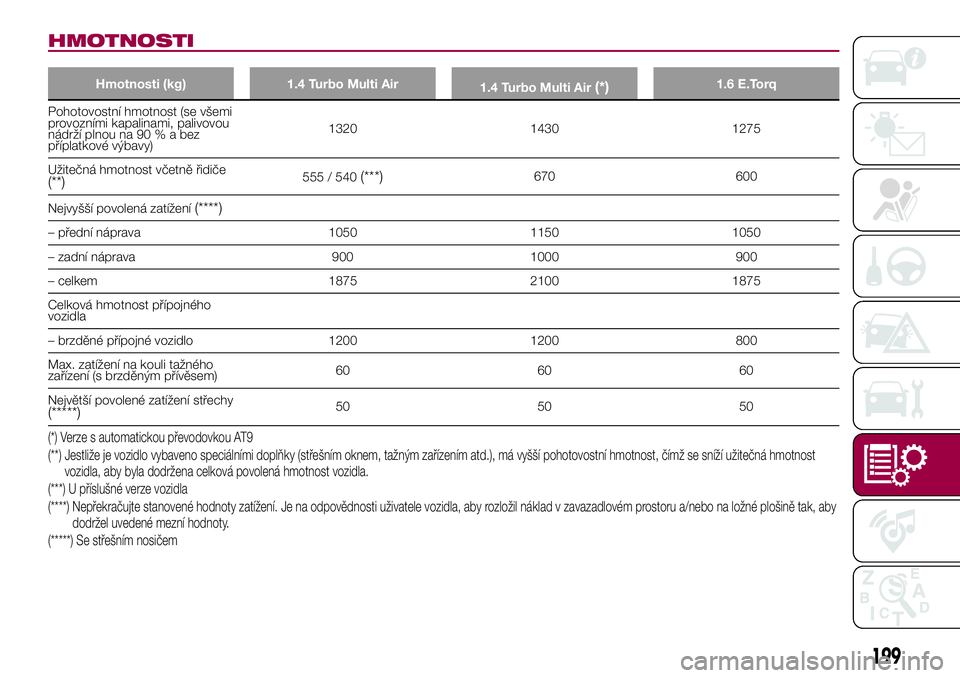

HMOTNOSTI
Hmotnosti (kg) 1.4 Turbo Multi Air
1.4 Turbo Multi Air(*)1.6 E.Torq
Pohotovostní hmotnost (se všemi
provozními kapalinami, palivovou
nádrží plnou na 90%abez
příplatkové výbavy)1320 1430 1275
Užitečná hmotnost včetně řidiče
(**)555 / 540(***)670 600
Nejvyšší povolená zatížení
(****)
– přední náprava 1050 1150 1050
– zadní náprava 900 1000 900
– celkem 1875 2100 1875
Celková hmotnost přípojného
vozidla
– brzděné přípojné vozidlo 1200 1200 800
Max. zatížení na kouli tažného
zařízení (s brzděným přívěsem)60 60 60
Největší povolené zatížení střechy
(*****)50 50 50
(*) Verze s automatickou převodovkou AT9
(**) Jestliže je vozidlo vybaveno speciálními doplňky (střešním oknem, tažným zařízením atd.), má vyšší pohotovostní hmotnost, čímž se sníží užitečná hmotnost
vozidla, aby byla dodržena celková povolená hmotnost vozidla.
(***) U příslušné verze vozidla
(****) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby
dodržel uvedené mezní hodnoty.
(*****) Se střešním nosičem
199

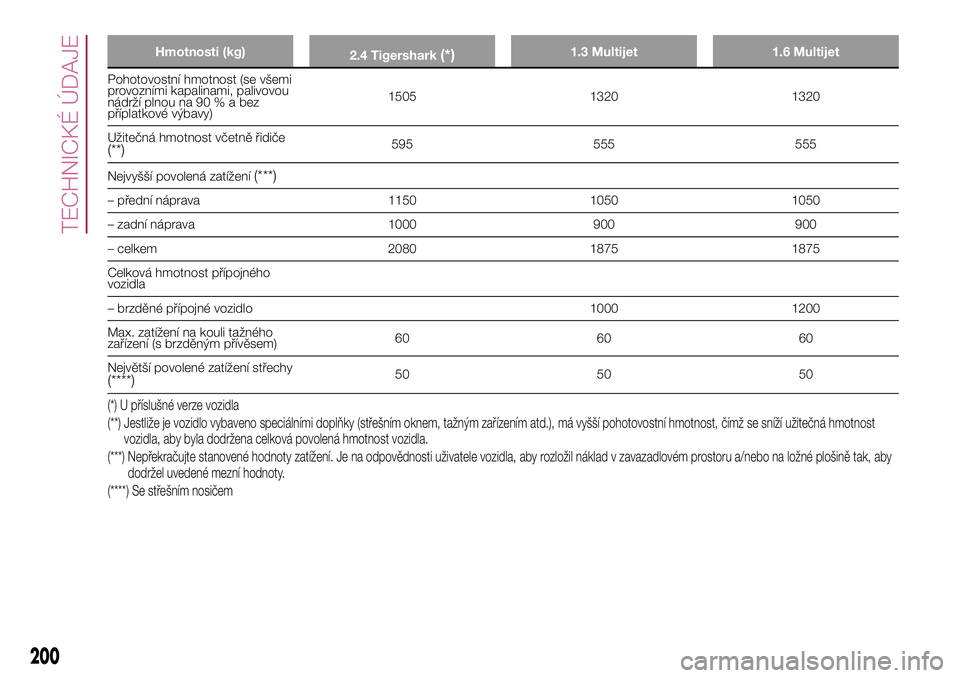

Hmotnosti (kg)
2.4 Tigershark(*)1.3 Multijet 1.6 Multijet
Pohotovostní hmotnost (se všemi
provozními kapalinami, palivovou
nádrží plnou na 90%abez
příplatkové výbavy)1505 1320 1320
Užitečná hmotnost včetně řidiče
(**)595 555 555
Nejvyšší povolená zatížení
(***)
– přední náprava 1150 1050 1050
– zadní náprava 1000 900 900
– celkem 2080 1875 1875
Celková hmotnost přípojného
vozidla
– brzděné přípojné vozidlo 1000 1200
Max. zatížení na kouli tažného
zařízení (s brzděným přívěsem)60 60 60
Největší povolené zatížení střechy
(****)50 50 50
(*) U příslušné verze vozidla
(**) Jestliže je vozidlo vybaveno speciálními doplňky (střešním oknem, tažným zařízením atd.), má vyšší pohotovostní hmotnost, čímž se sníží užitečná hmotnost
vozidla, aby byla dodržena celková povolená hmotnost vozidla.
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby
dodržel uvedené mezní hodnoty.
(****) Se střešním nosičem
200
TECHNICKÉ ÚDAJE

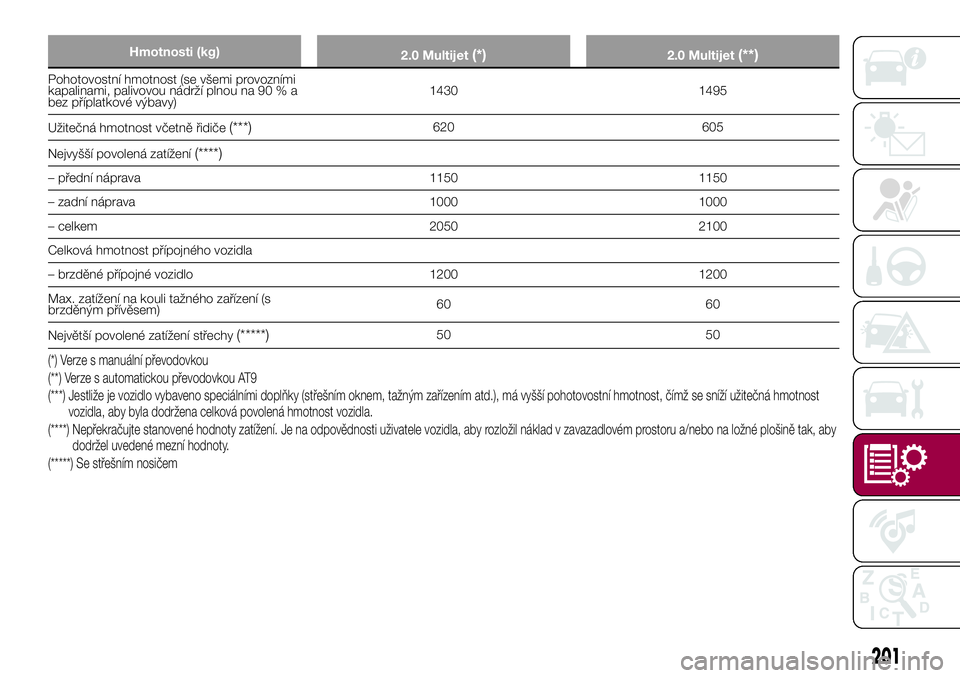

Hmotnosti (kg)
2.0 Multijet(*)2.0 Multijet(**)
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1430 1495
Užitečná hmotnost včetně řidiče
(***)620 605
Nejvyšší povolená zatížení
(****)
– přední náprava 1150 1150
– zadní náprava 1000 1000
– celkem 2050 2100
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo 1200 1200
Max. zatížení na kouli tažného zařízení (s
brzděným přívěsem)60 60
Největší povolené zatížení střechy
(*****)50 50
(*) Verze s manuální převodovkou
(**) Verze s automatickou převodovkou AT9
(***) Jestliže je vozidlo vybaveno speciálními doplňky (střešním oknem, tažným zařízením atd.), má vyšší pohotovostní hmotnost, čímž se sníží užitečná hmotnost
vozidla, aby byla dodržena celková povolená hmotnost vozidla.
(****) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby
dodržel uvedené mezní hodnoty.
(*****) Se střešním nosičem
201
