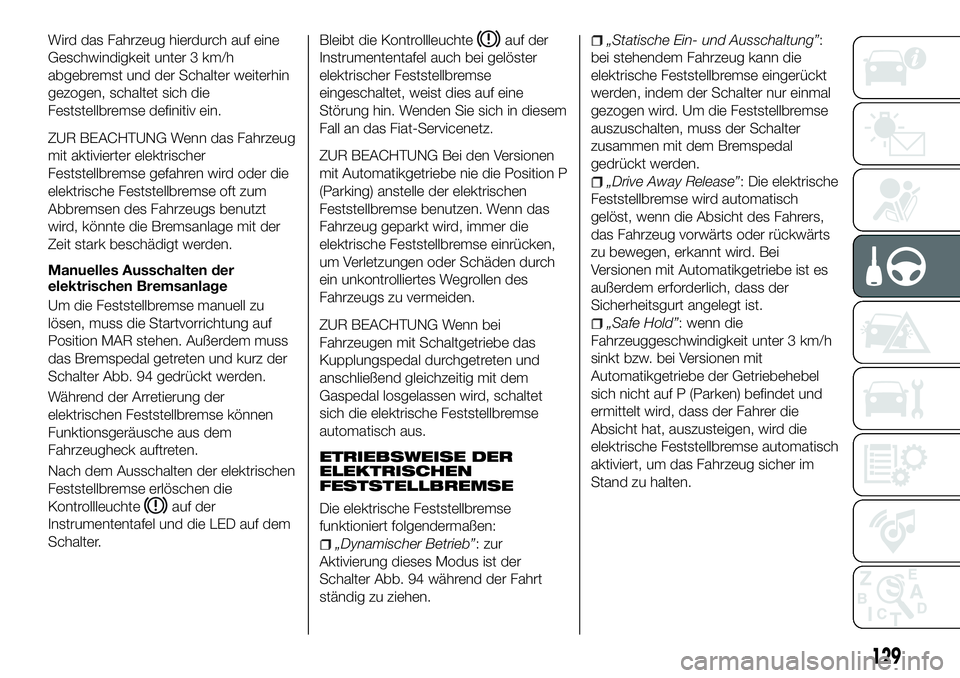

Wird das Fahrzeug hierdurch auf eine
Geschwindigkeit unter 3 km/h
abgebremst und der Schalter weiterhin
gezogen, schaltet sich die
Feststellbremse definitiv ein.
ZUR BEACHTUNG Wenn das Fahrzeug
mit aktivierter elektrischer
Feststellbremse gefahren wird oder die
elektrische Feststellbremse oft zum
Abbremsen des Fahrzeugs benutzt
wird, könnte die Bremsanlage mit der
Zeit stark beschädigt werden.
Manuelles Ausschalten der
elektrischen Bremsanlage
Um die Feststellbremse manuell zu
lösen, muss die Startvorrichtung auf
Position MAR stehen. Außerdem muss
das Bremspedal getreten und kurz der
Schalter Abb. 94 gedrückt werden.
Während der Arretierung der
elektrischen Feststellbremse können
Funktionsgeräusche aus dem
Fahrzeugheck auftreten.
Nach dem Ausschalten der elektrischen
Feststellbremse erlöschen die
Kontrollleuchte
auf der
Instrumententafel und die LED auf dem
Schalter. Bleibt die Kontrollleuchte
auf der
Instrumententafel auch bei gelöster
elektrischer Feststellbremse
eingeschaltet, weist dies auf eine
Störung hin. Wenden Sie sich in diesem
Fall an das Fiat-Servicenetz.
ZUR BEACHTUNG Bei den Versionen
mit Automatikgetriebe nie die Position P
(Parking) anstelle der elektrischen
Feststellbremse benutzen. Wenn das
Fahrzeug geparkt wird, immer die
elektrische Feststellbremse einrücken,
um Verletzungen oder Schäden durch
ein unkontrolliertes Wegrollen des
Fahrzeugs zu vermeiden.
ZUR BEACHTUNG Wenn bei
Fahrzeugen mit Schaltgetriebe das
Kupplungspedal durchgetreten und
anschließend gleichzeitig mit dem
Gaspedal losgelassen wird, schaltet
sich die elektrische Feststellbremse
automatisch aus.
ETRIEBSWEISE DER
ELEKTRISCHEN
FESTSTELLBREMSE
Die elektrische Feststellbremse
funktioniert folgendermaßen:
„Dynamischer Betrieb”: zur
Aktivierung dieses Modus ist der
Schalter Abb. 94 während der Fahrt
ständig zu ziehen.
„Statische Ein- und Ausschaltung”:
bei stehendem Fahrzeug kann die
elektrische Feststellbremse eingerückt
werden, indem der Schalter nur einmal
gezogen wird. Um die Feststellbremse
auszuschalten, muss der Schalter
zusammen mit dem Bremspedal
gedrückt werden.
„Drive Away Release”: Die elektrische
Feststellbremse wird automatisch
gelöst, wenn die Absicht des Fahrers,
das Fahrzeug vorwärts oder rückwärts
zu bewegen, erkannt wird. Bei
Versionen mit Automatikgetriebe ist es
außerdem erforderlich, dass der
Sicherheitsgurt angelegt ist.
„Safe Hold”: wenn die
Fahrzeuggeschwindigkeit unter 3 km/h
sinkt bzw. bei Versionen mit
Automatikgetriebe der Getriebehebel
sich nicht auf P (Parken) befindet und
ermittelt wird, dass der Fahrer die
Absicht hat, auszusteigen, wird die
elektrische Feststellbremse automatisch
aktiviert, um das Fahrzeug sicher im
Stand zu halten.
129

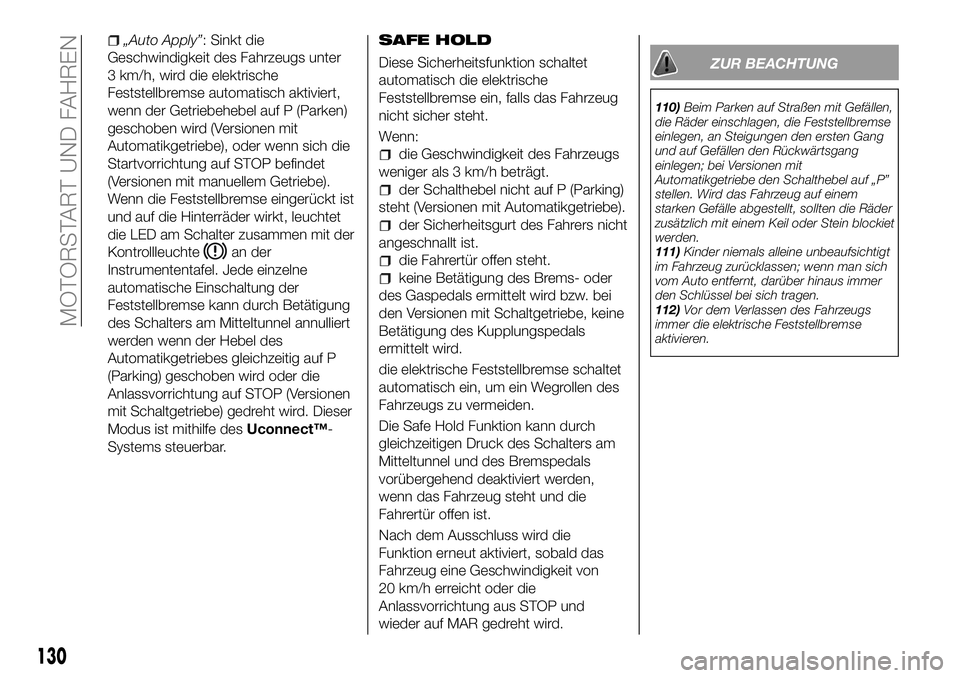

„Auto Apply”: Sinkt die
Geschwindigkeit des Fahrzeugs unter
3 km/h, wird die elektrische
Feststellbremse automatisch aktiviert,
wenn der Getriebehebel auf P (Parken)
geschoben wird (Versionen mit
Automatikgetriebe), oder wenn sich die
Startvorrichtung auf STOP befindet
(Versionen mit manuellem Getriebe).
Wenn die Feststellbremse eingerückt ist
und auf die Hinterräder wirkt, leuchtet
die LED am Schalter zusammen mit der
Kontrollleuchte
an der
Instrumententafel. Jede einzelne
automatische Einschaltung der
Feststellbremse kann durch Betätigung
des Schalters am Mitteltunnel annulliert
werden wenn der Hebel des
Automatikgetriebes gleichzeitig auf P
(Parking) geschoben wird oder die
Anlassvorrichtung auf STOP (Versionen
mit Schaltgetriebe) gedreht wird. Dieser
Modus ist mithilfe des Uconnect™-
Systems steuerbar.
SAFE HOLD
Diese Sicherheitsfunktion schaltet
automatisch die elektrische
Feststellbremse ein, falls das Fahrzeug
nicht sicher steht.
Wenn:
die Geschwindigkeit des Fahrzeugs
weniger als 3 km/h beträgt.
der Schalthebel nicht auf P (Parking)
steht (Versionen mit Automatikgetriebe).
der Sicherheitsgurt des Fahrers nicht
angeschnallt ist.
die Fahrertür offen steht.
keine Betätigung des Brems- oder
des Gaspedals ermittelt wird bzw. bei
den Versionen mit Schaltgetriebe, keine
Betätigung des Kupplungspedals
ermittelt wird.
die elektrische Feststellbremse schaltet
automatisch ein, um ein Wegrollen des
Fahrzeugs zu vermeiden.
Die Safe Hold Funktion kann durch
gleichzeitigen Druck des Schalters am
Mitteltunnel und des Bremspedals
vorübergehend deaktiviert werden,
wenn das Fahrzeug steht und die
Fahrertür offen ist.
Nach dem Ausschluss wird die
Funktion erneut aktiviert, sobald das
Fahrzeug eine Geschwindigkeit von
20 km/h erreicht oder die
Anlassvorrichtung aus STOP und
wieder auf MAR gedreht wird.
ZUR BEACHTUNG
110) Beim Parken auf Straßen mit Gefällen,
die Räder einschlagen, die Feststellbremse
einlegen, an Steigungen den ersten Gang
und auf Gefällen den Rückwärtsgang
einlegen; bei Versionen mit
Automatikgetriebe den Schalthebel auf „P”
stellen. Wird das Fahrzeug auf einem
starken Gefälle abgestellt, sollten die Räder
zusätzlich mit einem Keil oder Stein blockiet
werden.
111) Kinder niemals alleine unbeaufsichtigt
im Fahrzeug zurücklassen; wenn man sich
vom Auto entfernt, darüber hinaus immer
den Schlüssel bei sich tragen.
112) Vor dem Verlassen des Fahrzeugs
immer die elektrische Feststellbremse
aktivieren.
130
MOTORSTART UND FAHREN

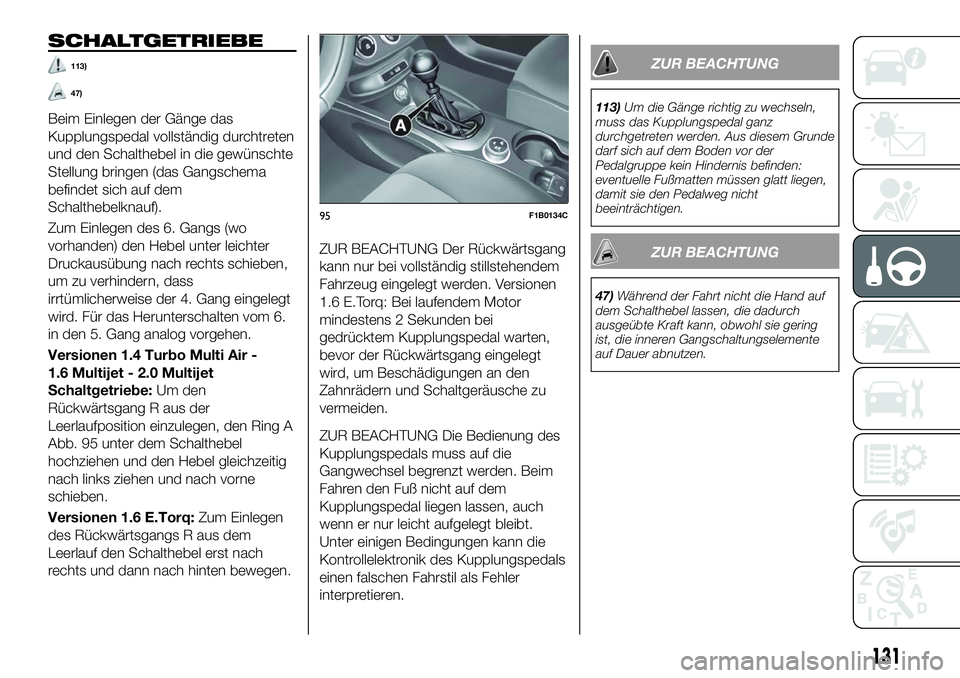

SCHALTGETRIEBE
113)
47)
Beim Einlegen der Gänge das
Kupplungspedal vollständig durchtreten
und den Schalthebel in die gewünschte
Stellung bringen (das Gangschema
befindet sich auf dem
Schalthebelknauf).
Zum Einlegen des 6. Gangs (wo
vorhanden) den Hebel unter leichter
Druckausübung nach rechts schieben,
um zu verhindern, dass
irrtümlicherweise der 4. Gang eingelegt
wird. Für das Herunterschalten vom 6.
in den 5. Gang analog vorgehen.
Versionen 1.4 Turbo Multi Air -
1.6 Multijet - 2.0 Multijet
Schaltgetriebe:Um den
Rückwärtsgang R aus der
Leerlaufposition einzulegen, den Ring A
Abb. 95 unter dem Schalthebel
hochziehen und den Hebel gleichzeitig
nach links ziehen und nach vorne
schieben.
Versionen 1.6 E.Torq: Zum Einlegen
des Rückwärtsgangs R aus dem
Leerlauf den Schalthebel erst nach
rechts und dann nach hinten bewegen.
ZUR BEACHTUNG Der Rückwärtsgang
kann nur bei vollständig stillstehendem
Fahrzeug eingelegt werden. Versionen
1.6 E.Torq: Bei laufendem Motor
mindestens 2 Sekunden bei
gedrücktem Kupplungspedal warten,
bevor der Rückwärtsgang eingelegt
wird, um Beschädigungen an den
Zahnrädern und Schaltgeräusche zu
vermeiden.
ZUR BEACHTUNG Die Bedienung des
Kupplungspedals muss auf die
Gangwechsel begrenzt werden. Beim
Fahren den Fuß nicht auf dem
Kupplungspedal liegen lassen, auch
wenn er nur leicht aufgelegt bleibt.
Unter einigen Bedingungen kann die
Kontrollelektronik des Kupplungspedals
einen falschen Fahrstil als Fehler
interpretieren.
ZUR BEACHTUNG
113) Um die Gänge richtig zu wechseln,
muss das Kupplungspedal ganz
durchgetreten werden. Aus diesem Grunde
darf sich auf dem Boden vor der
Pedalgruppe kein Hindernis befinden:
eventuelle Fußmatten müssen glatt liegen,
damit sie den Pedalweg nicht
beeinträchtigen.
ZUR BEACHTUNG
47) Während der Fahrt nicht die Hand auf
dem Schalthebel lassen, die dadurch
ausgeübte Kraft kann, obwohl sie gering
ist, die inneren Gangschaltungselemente
auf Dauer abnutzen.
95F1B0134C
131

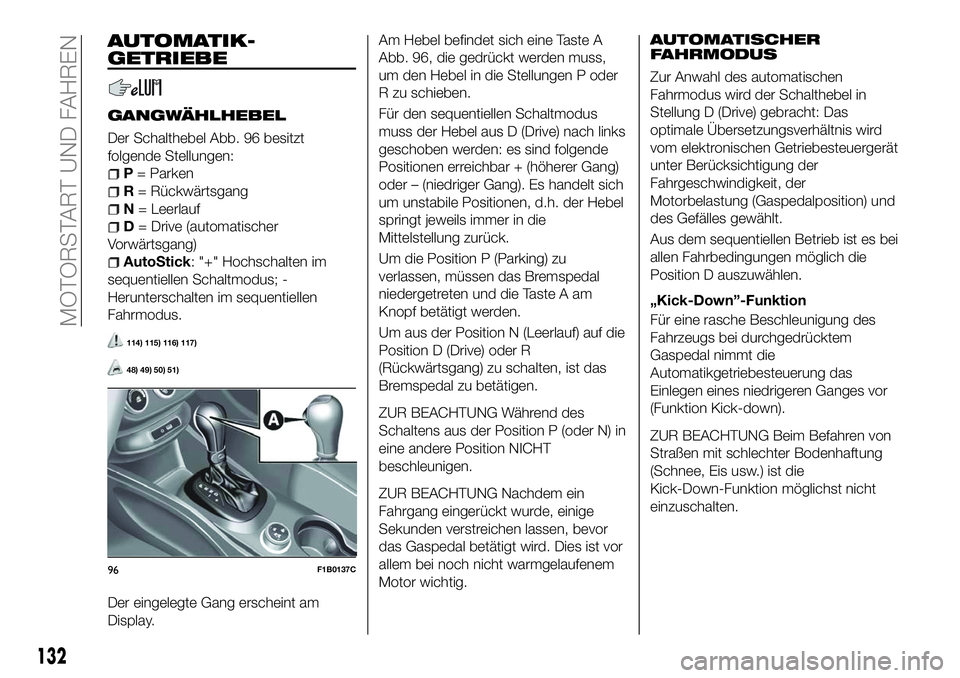

AUTOMATIK-
GETRIEBE
GANGWÄHLHEBEL
Der Schalthebel Abb. 96 besitzt
folgende Stellungen:
P= Parken
R = Rückwärtsgang
N = Leerlauf
D= Drive (automatischer
Vorwärtsgang)
AutoStick: "+" Hochschalten im
sequentiellen Schaltmodus; -
Herunterschalten im sequentiellen
Fahrmodus.
114) 115) 116) 117)
48) 49) 50) 51)
Der eingelegte Gang erscheint am
Display. Am Hebel befindet sich eine Taste A
Abb. 96, die gedrückt werden muss,
um den Hebel in die Stellungen P oder
R zu schieben.
Für den sequentiellen Schaltmodus
muss der Hebel aus D (Drive) nach links
geschoben werden: es sind folgende
Positionen erreichbar + (höherer Gang)
oder – (niedriger Gang). Es handelt sich
um unstabile Positionen, d.h. der Hebel
springt jeweils immer in die
Mittelstellung zurück.
Um die Position P (Parking) zu
verlassen, müssen das Bremspedal
niedergetreten und die Taste A am
Knopf betätigt werden.
Um aus der Position N (Leerlauf) auf die
Position D (Drive) oder R
(Rückwärtsgang) zu schalten, ist das
Bremspedal zu betätigen.
ZUR BEACHTUNG Während des
Schaltens aus der Position P (oder N) in
eine andere Position NICHT
beschleunigen.
ZUR BEACHTUNG Nachdem ein
Fahrgang eingerückt wurde, einige
Sekunden verstreichen lassen, bevor
das Gaspedal betätigt wird. Dies ist vor
allem bei noch nicht warmgelaufenem
Motor wichtig.
AUTOMATISCHER
FAHRMODUS
Zur Anwahl des automatischen
Fahrmodus wird der Schalthebel in
Stellung D (Drive) gebracht: Das
optimale Übersetzungsverhältnis wird
vom elektronischen Getriebesteuergerät
unter Berücksichtigung der
Fahrgeschwindigkeit, der
Motorbelastung (Gaspedalposition) und
des Gefälles gewählt.
Aus dem sequentiellen Betrieb ist es bei
allen Fahrbedingungen möglich die
Position D auszuwählen.
„Kick-Down”-Funktion
Für eine rasche Beschleunigung des
Fahrzeugs bei durchgedrücktem
Gaspedal nimmt die
Automatikgetriebesteuerung das
Einlegen eines niedrigeren Ganges vor
(Funktion Kick-down).
ZUR BEACHTUNG Beim Befahren von
Straßen mit schlechter Bodenhaftung
(Schnee, Eis usw.) ist die
Kick-Down-Funktion möglichst nicht
einzuschalten.
96F1B0137C
132
MOTORSTART UND FAHREN

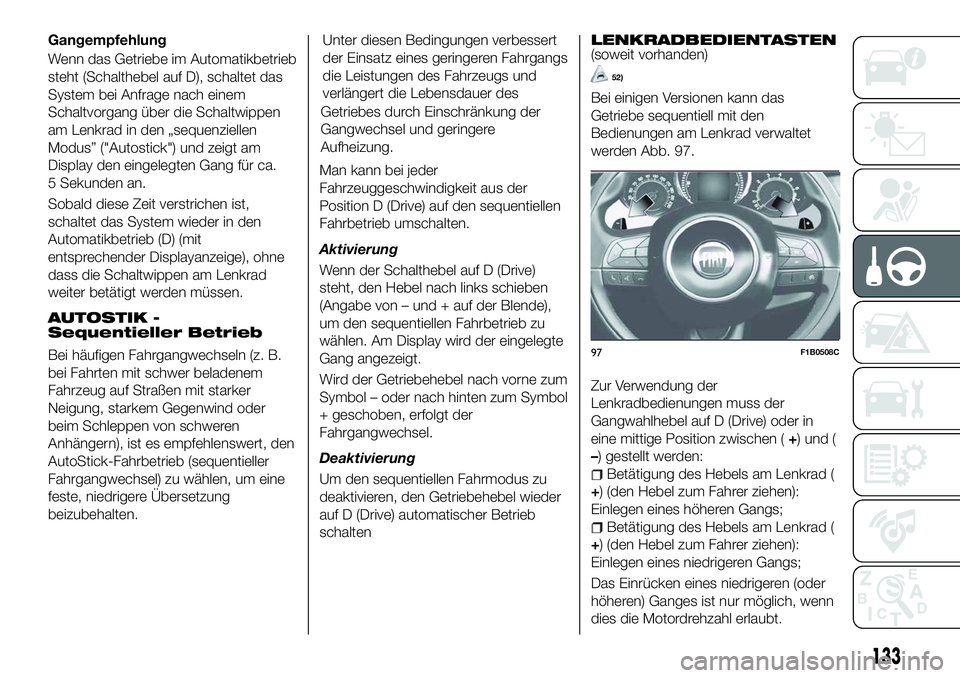

Gangempfehlung
Wenn das Getriebe im Automatikbetrieb
steht (Schalthebel auf D), schaltet das
System bei Anfrage nach einem
Schaltvorgang über die Schaltwippen
am Lenkrad in den „sequenziellen
Modus” ("Autostick") und zeigt am
Display den eingelegten Gang für ca.
5 Sekunden an.
Sobald diese Zeit verstrichen ist,
schaltet das System wieder in den
Automatikbetrieb (D) (mit
entsprechender Displayanzeige), ohne
dass die Schaltwippen am Lenkrad
weiter betätigt werden müssen.
AUTOSTIK -
Sequentieller Betrieb
Bei häufigen Fahrgangwechseln (z. B.
bei Fahrten mit schwer beladenem
Fahrzeug auf Straßen mit starker
Neigung, starkem Gegenwind oder
beim Schleppen von schweren
Anhängern), ist es empfehlenswert, den
AutoStick-Fahrbetrieb (sequentieller
Fahrgangwechsel) zu wählen, um eine
feste, niedrigere Übersetzung
beizubehalten.Unter diesen Bedingungen verbessert
der Einsatz eines geringeren Fahrgangs
die Leistungen des Fahrzeugs und
verlängert die Lebensdauer des
Getriebes durch Einschränkung der
Gangwechsel und geringere
Aufheizung.
Man kann bei jeder
Fahrzeuggeschwindigkeit aus der
Position D (Drive) auf den sequentiellen
Fahrbetrieb umschalten.
Aktivierung
Wenn der Schalthebel auf D (Drive)
steht, den Hebel nach links schieben
(Angabe von – und + auf der Blende),
um den sequentiellen Fahrbetrieb zu
wählen. Am Display wird der eingelegte
Gang angezeigt.
Wird der Getriebehebel nach vorne zum
Symbol – oder nach hinten zum Symbol
+ geschoben, erfolgt der
Fahrgangwechsel.
Deaktivierung
Um den sequentiellen Fahrmodus zu
deaktivieren, den Getriebehebel wieder
auf D (Drive) automatischer Betrieb
schalten
LENKRADBEDIENTASTEN(soweit vorhanden)
52)
Bei einigen Versionen kann das
Getriebe sequentiell mit den
Bedienungen am Lenkrad verwaltet
werden Abb. 97.
Zur Verwendung der
Lenkradbedienungen muss der
Gangwahlhebel auf D (Drive) oder in
eine mittige Position zwischen ( +) und (
–) gestellt werden:
Betätigung des Hebels am Lenkrad (
+) (den Hebel zum Fahrer ziehen):
Einlegen eines höheren Gangs;
Betätigung des Hebels am Lenkrad (
+) (den Hebel zum Fahrer ziehen):
Einlegen eines niedrigeren Gangs;
Das Einrücken eines niedrigeren (oder
höheren) Ganges ist nur möglich, wenn
dies die Motordrehzahl erlaubt.
97F1B0508C
133

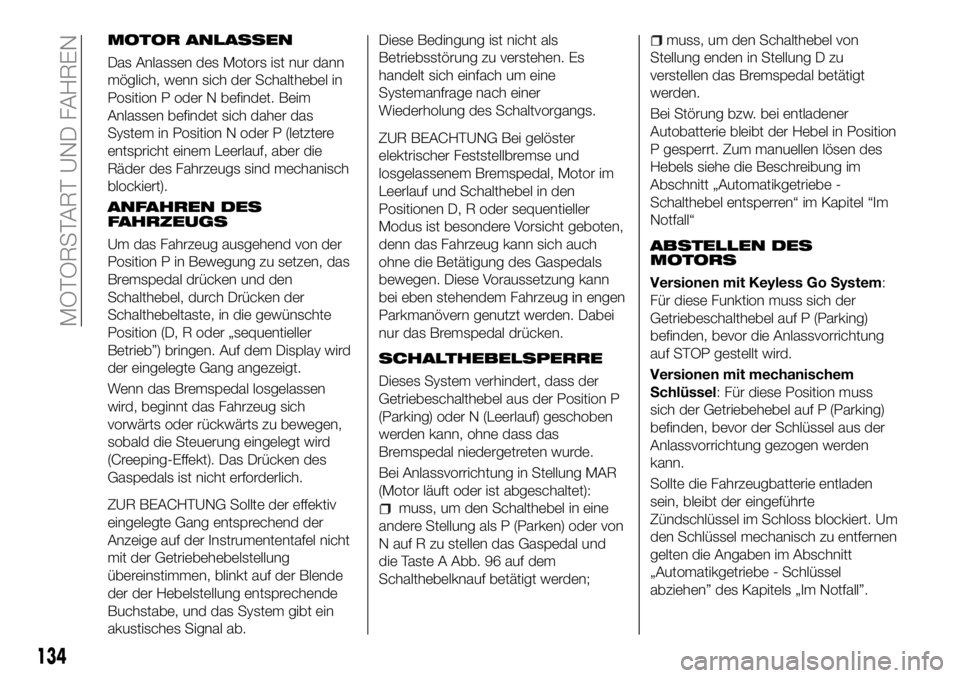

MOTOR ANLASSEN
Das Anlassen des Motors ist nur dann
möglich, wenn sich der Schalthebel in
Position P oder N befindet. Beim
Anlassen befindet sich daher das
System in Position N oder P (letztere
entspricht einem Leerlauf, aber die
Räder des Fahrzeugs sind mechanisch
blockiert).
ANFAHREN DES
FAHRZEUGS
Um das Fahrzeug ausgehend von der
Position P in Bewegung zu setzen, das
Bremspedal drücken und den
Schalthebel, durch Drücken der
Schalthebeltaste, in die gewünschte
Position (D, R oder „sequentieller
Betrieb”) bringen. Auf dem Display wird
der eingelegte Gang angezeigt.
Wenn das Bremspedal losgelassen
wird, beginnt das Fahrzeug sich
vorwärts oder rückwärts zu bewegen,
sobald die Steuerung eingelegt wird
(Creeping-Effekt). Das Drücken des
Gaspedals ist nicht erforderlich.
ZUR BEACHTUNG Sollte der effektiv
eingelegte Gang entsprechend der
Anzeige auf der Instrumententafel nicht
mit der Getriebehebelstellung
übereinstimmen, blinkt auf der Blende
der der Hebelstellung entsprechende
Buchstabe, und das System gibt ein
akustisches Signal ab.
Diese Bedingung ist nicht als
Betriebsstörung zu verstehen. Es
handelt sich einfach um eine
Systemanfrage nach einer
Wiederholung des Schaltvorgangs.
ZUR BEACHTUNG Bei gelöster
elektrischer Feststellbremse und
losgelassenem Bremspedal, Motor im
Leerlauf und Schalthebel in den
Positionen D, R oder sequentieller
Modus ist besondere Vorsicht geboten,
denn das Fahrzeug kann sich auch
ohne die Betätigung des Gaspedals
bewegen. Diese Voraussetzung kann
bei eben stehendem Fahrzeug in engen
Parkmanövern genutzt werden. Dabei
nur das Bremspedal drücken.
SCHALTHEBELSPERRE
Dieses System verhindert, dass der
Getriebeschalthebel aus der Position P
(Parking) oder N (Leerlauf) geschoben
werden kann, ohne dass das
Bremspedal niedergetreten wurde.
Bei Anlassvorrichtung in Stellung MAR
(Motor läuft oder ist abgeschaltet):
muss, um den Schalthebel in eine
andere Stellung als P (Parken) oder von
N auf R zu stellen das Gaspedal und
die Taste A Abb. 96 auf dem
Schalthebelknauf betätigt werden;
muss, um den Schalthebel von
Stellung enden in Stellung D zu
verstellen das Bremspedal betätigt
werden.
Bei Störung bzw. bei entladener
Autobatterie bleibt der Hebel in Position
P gesperrt. Zum manuellen lösen des
Hebels siehe die Beschreibung im
Abschnitt „Automatikgetriebe -
Schalthebel entsperren“ im Kapitel “Im
Notfall“
ABSTELLEN DES
MOTORS
Versionen mit Keyless Go System:
Für diese Funktion muss sich der
Getriebeschalthebel auf P (Parking)
befinden, bevor die Anlassvorrichtung
auf STOP gestellt wird.
Versionen mit mechanischem
Schlüssel: Für diese Position muss
sich der Getriebehebel auf P (Parking)
befinden, bevor der Schlüssel aus der
Anlassvorrichtung gezogen werden
kann.
Sollte die Fahrzeugbatterie entladen
sein, bleibt der eingeführte
Zündschlüssel im Schloss blockiert. Um
den Schlüssel mechanisch zu entfernen
gelten die Angaben im Abschnitt
„Automatikgetriebe - Schlüssel
abziehen” des Kapitels „Im Notfall”.
134
MOTORSTART UND FAHREN

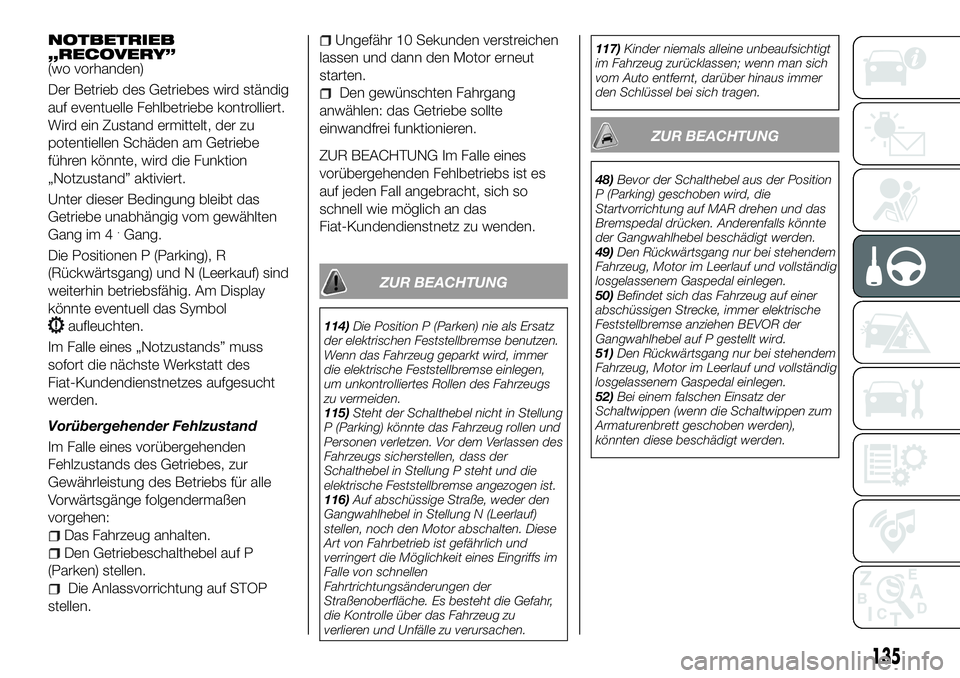

NOTBETRIEB
„RECOVERY”
(wo vorhanden)
Der Betrieb des Getriebes wird ständig
auf eventuelle Fehlbetriebe kontrolliert.
Wird ein Zustand ermittelt, der zu
potentiellen Schäden am Getriebe
führen könnte, wird die Funktion
„Notzustand” aktiviert.
Unter dieser Bedingung bleibt das
Getriebe unabhängig vom gewählten
Gang im 4
.Gang.
Die Positionen P (Parking), R
(Rückwärtsgang) und N (Leerkauf) sind
weiterhin betriebsfähig. Am Display
könnte eventuell das Symbol
aufleuchten.
Im Falle eines „Notzustands” muss
sofort die nächste Werkstatt des
Fiat-Kundendienstnetzes aufgesucht
werden.
Vorübergehender Fehlzustand
Im Falle eines vorübergehenden
Fehlzustands des Getriebes, zur
Gewährleistung des Betriebs für alle
Vorwärtsgänge folgendermaßen
vorgehen:
Das Fahrzeug anhalten.
Den Getriebeschalthebel auf P
(Parken) stellen.
Die Anlassvorrichtung auf STOP
stellen.
Ungefähr 10 Sekunden verstreichen
lassen und dann den Motor erneut
starten.
Den gewünschten Fahrgang
anwählen: das Getriebe sollte
einwandfrei funktionieren.
ZUR BEACHTUNG Im Falle eines
vorübergehenden Fehlbetriebs ist es
auf jeden Fall angebracht, sich so
schnell wie möglich an das
Fiat-Kundendienstnetz zu wenden.
ZUR BEACHTUNG
114) Die Position P (Parken) nie als Ersatz
der elektrischen Feststellbremse benutzen.
Wenn das Fahrzeug geparkt wird, immer
die elektrische Feststellbremse einlegen,
um unkontrolliertes Rollen des Fahrzeugs
zu vermeiden.
115) Steht der Schalthebel nicht in Stellung
P (Parking) könnte das Fahrzeug rollen und
Personen verletzen. Vor dem Verlassen des
Fahrzeugs sicherstellen, dass der
Schalthebel in Stellung P steht und die
elektrische Feststellbremse angezogen ist.
116) Auf abschüssige Straße, weder den
Gangwahlhebel in Stellung N (Leerlauf)
stellen, noch den Motor abschalten. Diese
Art von Fahrbetrieb ist gefährlich und
verringert die Möglichkeit eines Eingriffs im
Falle von schnellen
Fahrtrichtungsänderungen der
Straßenoberfläche. Es besteht die Gefahr,
die Kontrolle über das Fahrzeug zu
verlieren und Unfälle zu verursachen. 117)
Kinder niemals alleine unbeaufsichtigt
im Fahrzeug zurücklassen; wenn man sich
vom Auto entfernt, darüber hinaus immer
den Schlüssel bei sich tragen.
ZUR BEACHTUNG
48) Bevor der Schalthebel aus der Position
P (Parking) geschoben wird, die
Startvorrichtung auf MAR drehen und das
Bremspedal drücken. Anderenfalls könnte
der Gangwahlhebel beschädigt werden.
49) Den Rückwärtsgang nur bei stehendem
Fahrzeug, Motor im Leerlauf und vollständig
losgelassenem Gaspedal einlegen.
50) Befindet sich das Fahrzeug auf einer
abschüssigen Strecke, immer elektrische
Feststellbremse anziehen BEVOR der
Gangwahlhebel auf P gestellt wird.
51) Den Rückwärtsgang nur bei stehendem
Fahrzeug, Motor im Leerlauf und vollständig
losgelassenem Gaspedal einlegen.
52) Bei einem falschen Einsatz der
Schaltwippen (wenn die Schaltwippen zum
Armaturenbrett geschoben werden),
könnten diese beschädigt werden.
135

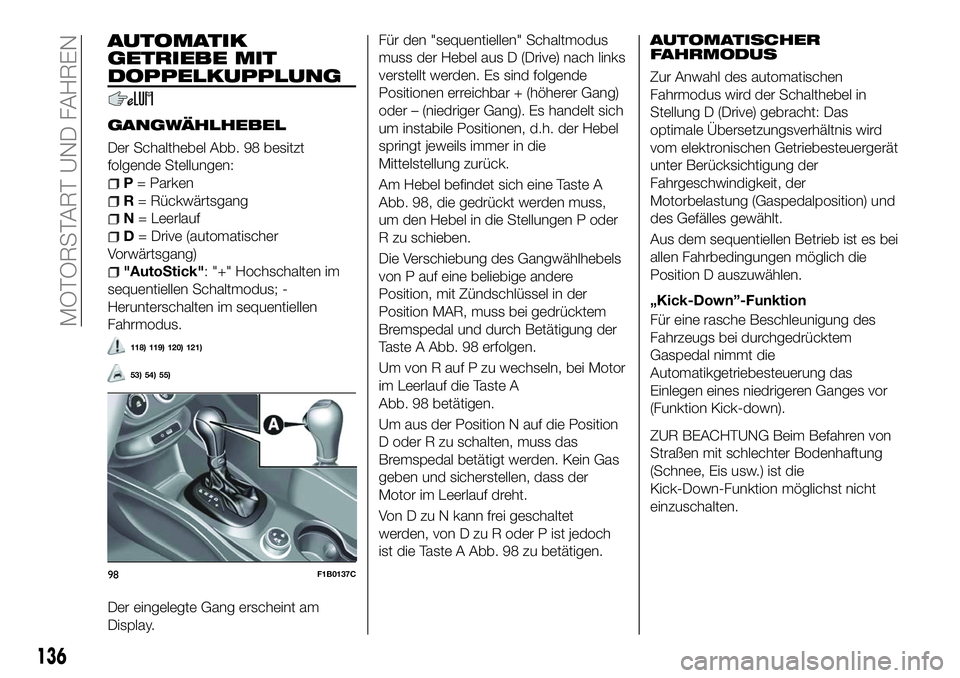

AUTOMATIK
GETRIEBE MIT
DOPPELKUPPLUNG
GANGWÄHLHEBEL
Der Schalthebel Abb. 98 besitzt
folgende Stellungen:
P= Parken
R = Rückwärtsgang
N = Leerlauf
D= Drive (automatischer
Vorwärtsgang)
"AutoStick": "+" Hochschalten im
sequentiellen Schaltmodus; -
Herunterschalten im sequentiellen
Fahrmodus.
118) 119) 120) 121)
53) 54) 55)
Der eingelegte Gang erscheint am
Display. Für den "sequentiellen" Schaltmodus
muss der Hebel aus D (Drive) nach links
verstellt werden. Es sind folgende
Positionen erreichbar + (höherer Gang)
oder – (niedriger Gang). Es handelt sich
um instabile Positionen, d.h. der Hebel
springt jeweils immer in die
Mittelstellung zurück.
Am Hebel befindet sich eine Taste A
Abb. 98, die gedrückt werden muss,
um den Hebel in die Stellungen P oder
R zu schieben.
Die Verschiebung des Gangwählhebels
von P auf eine beliebige andere
Position, mit Zündschlüssel in der
Position MAR, muss bei gedrücktem
Bremspedal und durch Betätigung der
Taste A Abb. 98 erfolgen.
Um von R auf P zu wechseln, bei Motor
im Leerlauf die Taste A
Abb. 98 betätigen.
Um aus der Position N auf die Position
D oder R zu schalten, muss das
Bremspedal betätigt werden. Kein Gas
geben und sicherstellen, dass der
Motor im Leerlauf dreht.
Von D zu N kann frei geschaltet
werden, von D zu R oder P ist jedoch
ist die Taste A Abb. 98 zu betätigen.
AUTOMATISCHER
FAHRMODUS
Zur Anwahl des automatischen
Fahrmodus wird der Schalthebel in
Stellung D (Drive) gebracht: Das
optimale Übersetzungsverhältnis wird
vom elektronischen Getriebesteuergerät
unter Berücksichtigung der
Fahrgeschwindigkeit, der
Motorbelastung (Gaspedalposition) und
des Gefälles gewählt.
Aus dem sequentiellen Betrieb ist es bei
allen Fahrbedingungen möglich die
Position D auszuwählen.
„Kick-Down”-Funktion
Für eine rasche Beschleunigung des
Fahrzeugs bei durchgedrücktem
Gaspedal nimmt die
Automatikgetriebesteuerung das
Einlegen eines niedrigeren Ganges vor
(Funktion Kick-down).
ZUR BEACHTUNG Beim Befahren von
Straßen mit schlechter Bodenhaftung
(Schnee, Eis usw.) ist die
Kick-Down-Funktion möglichst nicht
einzuschalten.
98F1B0137C
136
MOTORSTART UND FAHREN

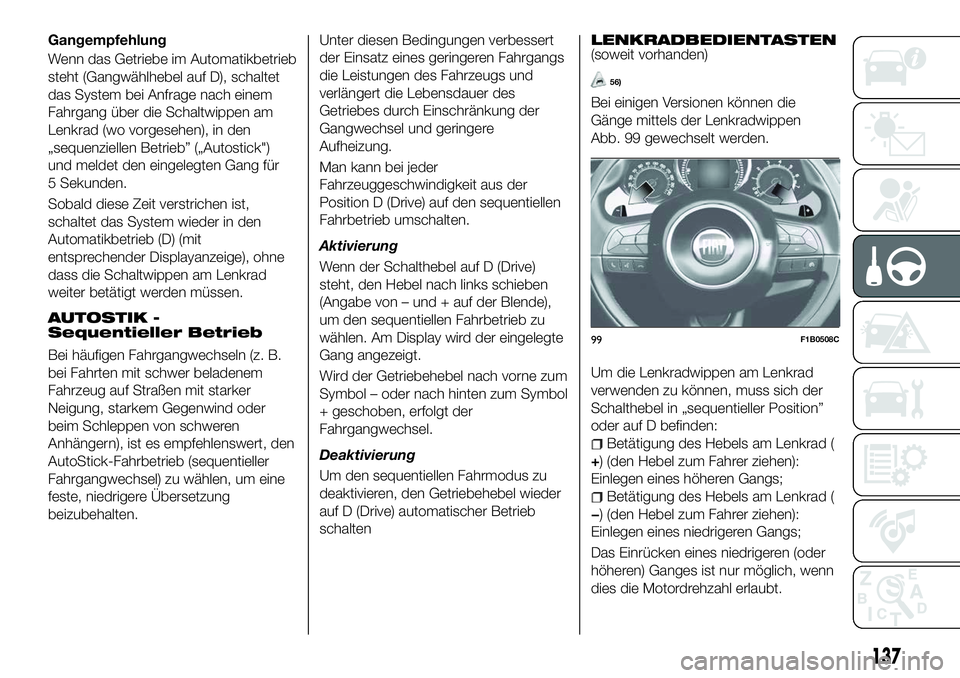

Gangempfehlung
Wenn das Getriebe im Automatikbetrieb
steht (Gangwählhebel auf D), schaltet
das System bei Anfrage nach einem
Fahrgang über die Schaltwippen am
Lenkrad (wo vorgesehen), in den
„sequenziellen Betrieb” („Autostick")
und meldet den eingelegten Gang für
5 Sekunden.
Sobald diese Zeit verstrichen ist,
schaltet das System wieder in den
Automatikbetrieb (D) (mit
entsprechender Displayanzeige), ohne
dass die Schaltwippen am Lenkrad
weiter betätigt werden müssen.
AUTOSTIK -
Sequentieller Betrieb
Bei häufigen Fahrgangwechseln (z. B.
bei Fahrten mit schwer beladenem
Fahrzeug auf Straßen mit starker
Neigung, starkem Gegenwind oder
beim Schleppen von schweren
Anhängern), ist es empfehlenswert, den
AutoStick-Fahrbetrieb (sequentieller
Fahrgangwechsel) zu wählen, um eine
feste, niedrigere Übersetzung
beizubehalten.Unter diesen Bedingungen verbessert
der Einsatz eines geringeren Fahrgangs
die Leistungen des Fahrzeugs und
verlängert die Lebensdauer des
Getriebes durch Einschränkung der
Gangwechsel und geringere
Aufheizung.
Man kann bei jeder
Fahrzeuggeschwindigkeit aus der
Position D (Drive) auf den sequentiellen
Fahrbetrieb umschalten.
Aktivierung
Wenn der Schalthebel auf D (Drive)
steht, den Hebel nach links schieben
(Angabe von – und + auf der Blende),
um den sequentiellen Fahrbetrieb zu
wählen. Am Display wird der eingelegte
Gang angezeigt.
Wird der Getriebehebel nach vorne zum
Symbol – oder nach hinten zum Symbol
+ geschoben, erfolgt der
Fahrgangwechsel.
Deaktivierung
Um den sequentiellen Fahrmodus zu
deaktivieren, den Getriebehebel wieder
auf D (Drive) automatischer Betrieb
schalten
LENKRADBEDIENTASTEN(soweit vorhanden)
56)
Bei einigen Versionen können die
Gänge mittels der Lenkradwippen
Abb. 99 gewechselt werden.
Um die Lenkradwippen am Lenkrad
verwenden zu können, muss sich der
Schalthebel in „sequentieller Position”
oder auf D befinden:
Betätigung des Hebels am Lenkrad (
+) (den Hebel zum Fahrer ziehen):
Einlegen eines höheren Gangs;
Betätigung des Hebels am Lenkrad (
−) (den Hebel zum Fahrer ziehen):
Einlegen eines niedrigeren Gangs;
Das Einrücken eines niedrigeren (oder
höheren) Ganges ist nur möglich, wenn
dies die Motordrehzahl erlaubt.
99F1B0508C
137

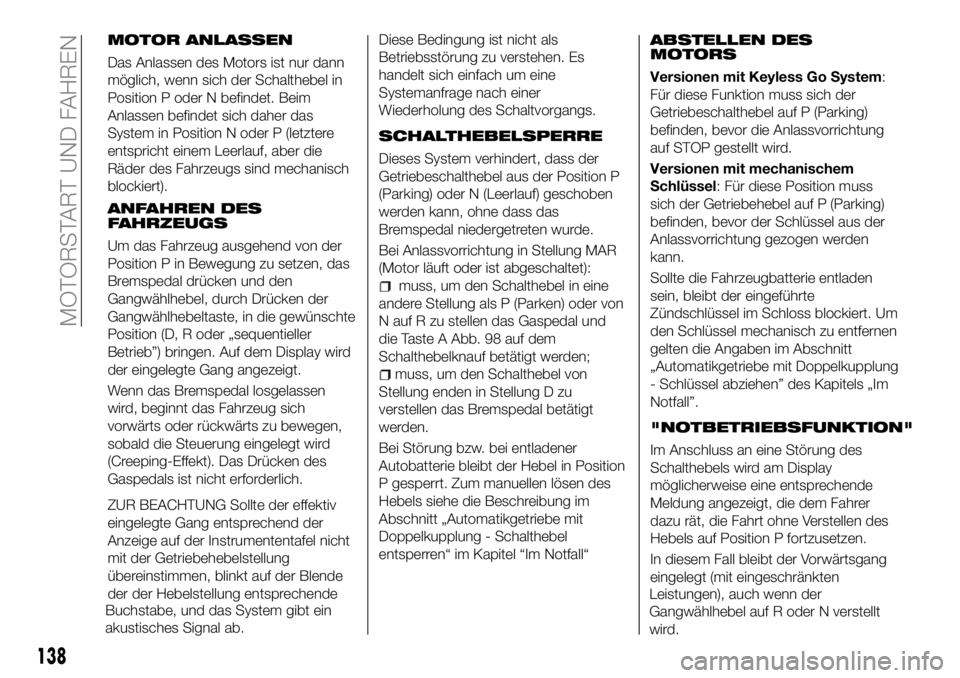

MOTOR ANLASSEN
Das Anlassen des Motors ist nur dann
möglich, wenn sich der Schalthebel in
Position P oder N befindet. Beim
Anlassen befindet sich daher das
System in Position N oder P (letztere
entspricht einem Leerlauf, aber die
Räder des Fahrzeugs sind mechanisch
blockiert).
ANFAHREN DES
FAHRZEUGS
Um das Fahrzeug ausgehend von der
Position P in Bewegung zu setzen, das
Bremspedal drücken und den
Gangwählhebel, durch Drücken der
Gangwählhebeltaste, in die gewünschte
Position (D, R oder „sequentieller
Betrieb”) bringen. Auf dem Display wird
der eingelegte Gang angezeigt.
Wenn das Bremspedal losgelassen
wird, beginnt das Fahrzeug sich
vorwärts oder rückwärts zu bewegen,
sobald die Steuerung eingelegt wird
(Creeping-Effekt). Das Drücken des
Gaspedals ist nicht erforderlich.
ZUR BEACHTUNG Sollte der effektiv
eingelegte Gang entsprechend der
Anzeige auf der Instrumententafel nicht
mit der Getriebehebelstellung
übereinstimmen, blinkt auf der Blende
der der Hebelstellung entsprechende
Buchstabe, und das System gibt ein
akustisches Signal ab.
Diese Bedingung ist nicht als
Betriebsstörung zu verstehen. Es
handelt sich einfach um eine
Systemanfrage nach einer
Wiederholung des Schaltvorgangs.
SCHALTHEBELSPERRE
Dieses System verhindert, dass der
Getriebeschalthebel aus der Position P
(Parking) oder N (Leerlauf) geschoben
werden kann, ohne dass das
Bremspedal niedergetreten wurde.
Bei Anlassvorrichtung in Stellung MAR
(Motor läuft oder ist abgeschaltet):
muss, um den Schalthebel in eine
andere Stellung als P (Parken) oder von
N auf R zu stellen das Gaspedal und
die Taste A Abb. 98 auf dem
Schalthebelknauf betätigt werden;
muss, um den Schalthebel von
Stellung enden in Stellung D zu
verstellen das Bremspedal betätigt
werden.
Bei Störung bzw. bei entladener
Autobatterie bleibt der Hebel in Position
P gesperrt. Zum manuellen lösen des
Hebels siehe die Beschreibung im
Abschnitt „Automatikgetriebe mit
Doppelkupplung - Schalthebel
entsperren“ im Kapitel “Im Notfall“
ABSTELLEN DES
MOTORS
Versionen mit Keyless Go System:
Für diese Funktion muss sich der
Getriebeschalthebel auf P (Parking)
befinden, bevor die Anlassvorrichtung
auf STOP gestellt wird.
Versionen mit mechanischem
Schlüssel: Für diese Position muss
sich der Getriebehebel auf P (Parking)
befinden, bevor der Schlüssel aus der
Anlassvorrichtung gezogen werden
kann.
Sollte die Fahrzeugbatterie entladen
sein, bleibt der eingeführte
Zündschlüssel im Schloss blockiert. Um
den Schlüssel mechanisch zu entfernen
gelten die Angaben im Abschnitt
„Automatikgetriebe mit Doppelkupplung
- Schlüssel abziehen” des Kapitels „Im
Notfall”.
"NOTBETRIEBSFUNKTION"
Im Anschluss an eine Störung des
Schalthebels wird am Display
möglicherweise eine entsprechende
Meldung angezeigt, die dem Fahrer
dazu rät, die Fahrt ohne Verstellen des
Hebels auf Position P fortzusetzen.
In diesem Fall bleibt der Vorwärtsgang
eingelegt (mit eingeschränkten
138
MOTORSTART UND FAHREN
Leistungen), auch wenn der
Gangwählhebel auf R oder N verstellt
wird.
