FIAT 500X 2018 Betriebsanleitung (in German)

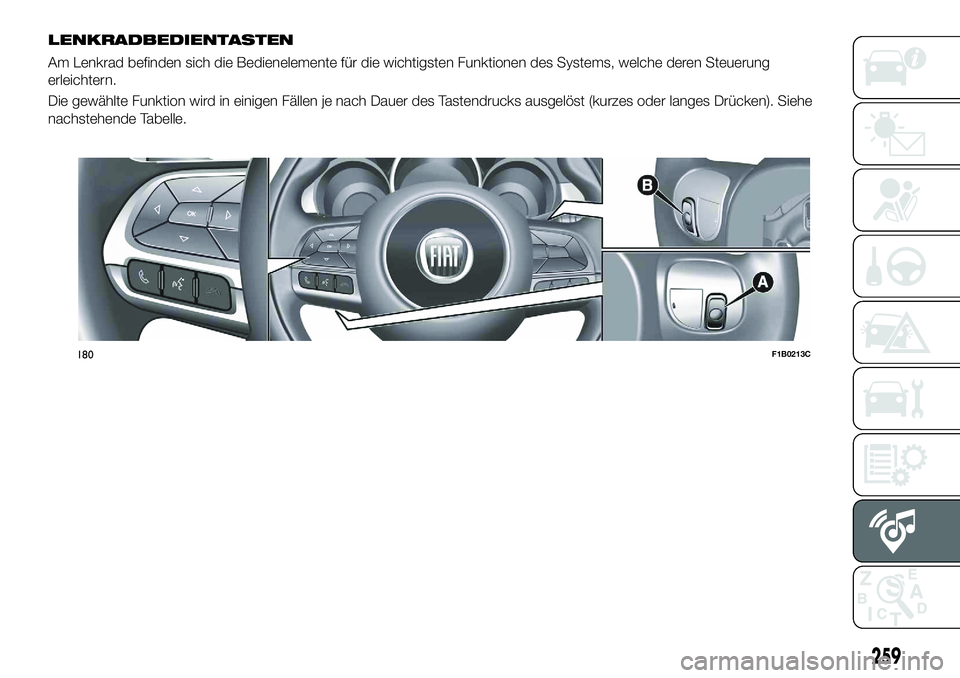

LENKRADBEDIENTASTEN
Am Lenkrad befinden sich die Bedienelemente für die wichtigsten Funktionen des Systems, welche deren Steuerung
erleichtern.
Die gewählte Funktion wird in einigen Fällen je nach Dauer des Tastendrucks ausgelöst (kurzes oder langes Drücken). Siehe
nachstehende Tabelle.
180F1B0213C
259

ZUSAMMENFASSENDE TABELLE DER LENKRADBEDIENUNGEN
TasteInteraktion
Annahme des eingehenden Anrufs
Annahme des zweiten eingehenden Anrufs und Halten des laufenden Anrufs
Abweisen des eingehenden Anrufs
Beenden des laufenden Telefongesprächs
260
MULTIMEDIA

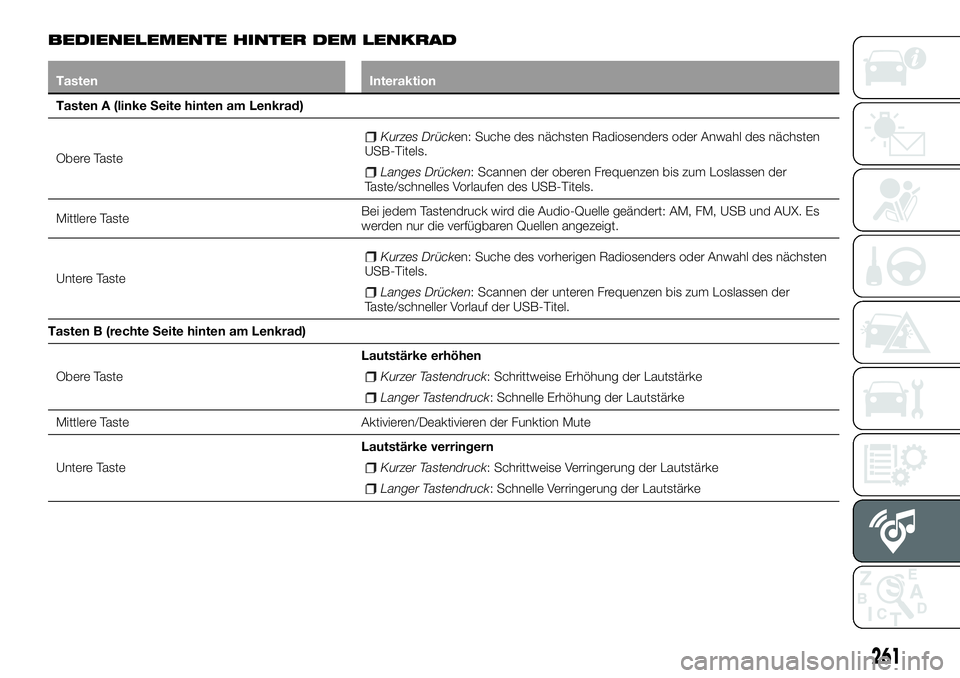

BEDIENELEMENTE HINTER DEM LENKRAD
TastenInteraktion
Tasten A (linke Seite hinten am Lenkrad)
Ober

e Taste
Kurzes Drücken: Suche des nächsten Radiosenders oder Anwahl des nächsten
USB-Titels.
Langes Drücken: Scannen der oberen Frequenzen bis zum Loslassen der
Taste/schnelles Vorlaufen des USB-Titels.
Mittlere Taste Bei jedem Tastendruck wird die Audio-Quelle geändert: AM, FM, USB und AUX. Es
werden nur die verfügbaren Quellen angezeigt.
Untere Taste
Kurzes Drücken: Suche des vorherigen Radiosenders oder Anwahl des nächsten
USB-Titels.
Langes Drücken: Scannen der unteren Frequenzen bis zum Loslassen der
Taste/schneller Vorlauf der USB-Titel.
Tasten B (rechte Seite hinten am Lenkrad)
Obere Taste Lautstärke erhöhen
Kurzer Tastendruck: Schrittweise Erhöhung der Lautstärke
Langer Tastendruck: Schnelle Erhöhung der Lautstärke
Mittlere Taste Aktivieren/Deaktivieren der Funktion Mute
Untere Taste Lautstärke verringern
Kurzer Tastendruck: Schrittweise Verringerung der Lautstärke
Langer Tastendruck: Schnelle Verringerung der Lautstärke
261

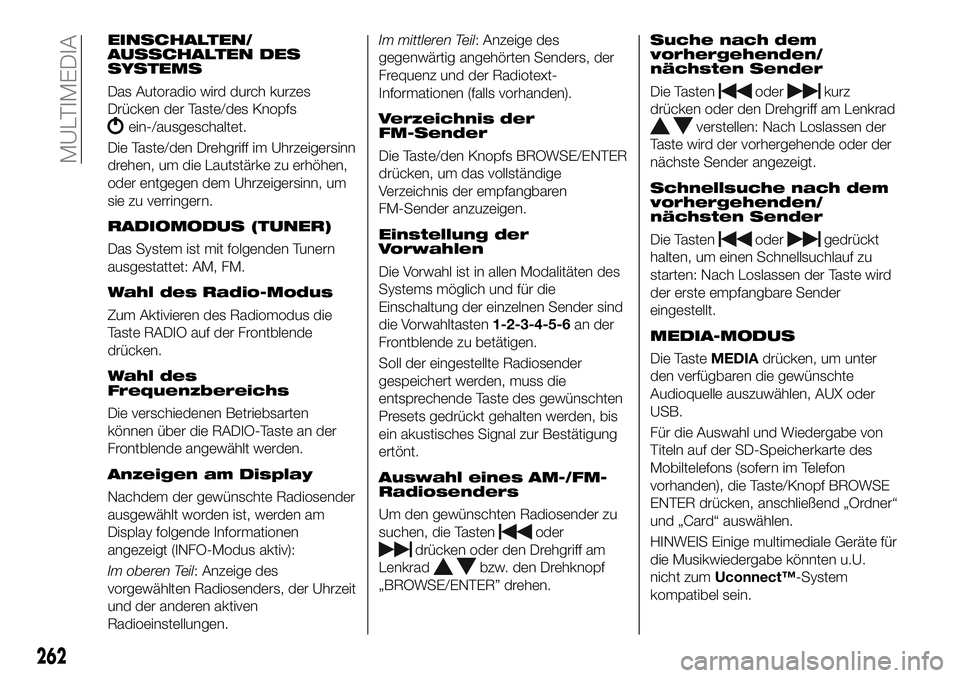

EINSCHALTEN/
AUSSCHALTEN DES
SYSTEMS
Das Autoradio wird durch kurzes
Drücken der Taste/des Knopfs
ein-/ausgeschaltet.
Die Taste/den Drehgriff im Uhrzeigersinn
drehen, um die Lautstärke zu erhöhen,
oder entgegen dem Uhrzeigersinn, um
sie zu verringern.
RADIOMODUS (TUNER)
Das System ist mit folgenden Tunern
ausgestattet: AM, FM.
Wahl des Radio-Modus
Zum Aktivieren des Radiomodus die
Taste RADIO auf der Frontblende
drücken.
Wahl des
Frequenzbereichs
Die verschiedenen Betriebsarten
können über die RADIO-Taste an der
Frontblende angewählt werden.
Anzeigen am Display
Nachdem der gewünschte Radiosender
ausgewählt worden ist, werden am
Display folgende Informationen
angezeigt (INFO-Modus aktiv):
Im oberen Teil: Anzeige des
vorgewählten Radiosenders, der Uhrzeit
und der anderen aktiven
Radioeinstellungen. Im mittleren Teil: Anzeige des
gegenwärtig angehörten Senders, der
Frequenz und der Radiotext-
Informationen (falls vorhanden).
Verzeichnis der
FM-Sender
Die Taste/den Knopfs BROWSE/ENTER
drücken, um das vollständige
Verzeichnis der empfangbaren
FM-Sender anzuzeigen.
Einstellung der
Vorwahlen
Die Vorwahl ist in allen Modalitäten des
Systems möglich und für die
Einschaltung der einzelnen Sender sind
die Vorwahltasten
1-2-3-4-5-6an der
Frontblende zu betätigen.
Soll der eingestellte Radiosender
gespeichert werden, muss die
entsprechende Taste des gewünschten
Presets gedrückt gehalten werden, bis
ein akustisches Signal zur Bestätigung
ertönt.
Auswahl eines AM-/FM-
Radiosenders
Um den gewünschten Radiosender zu
suchen, die Tasten
oder
drücken oder den Drehgriff am
Lenkrad
bzw. den Drehknopf
„BROWSE/ENTER” drehen.
Suche nach dem
vorhergehenden/
nächsten Sender
Die Tastenoderkurz
drücken oder den Drehgriff am Lenkrad
verstellen: Nach Loslassen der
Taste wird der vorhergehende oder der
nächste Sender angezeigt.
Schnellsuche nach dem
vorhergehenden/
nächsten Sender
Die Tastenodergedrückt
halten, um einen Schnellsuchlauf zu
starten: Nach Loslassen der Taste wird
der erste empfangbare Sender
eingestellt.
MEDIA-MODUS
Die Taste MEDIAdrücken, um unter
den verfügbaren die gewünschte
Audioquelle auszuwählen, AUX oder
USB.
Für die Auswahl und Wiedergabe von
Titeln auf der SD-Speicherkarte des
Mobiltelefons (sofern im Telefon
vorhanden), die Taste/Knopf BROWSE
ENTER drücken, anschließend „Ordner“
und „Card“ auswählen.
HINWEIS Einige multimediale Geräte für
die Musikwiedergabe könnten u.U.
nicht zum Uconnect™-System
kompatibel sein.
262
MULTIMEDIA

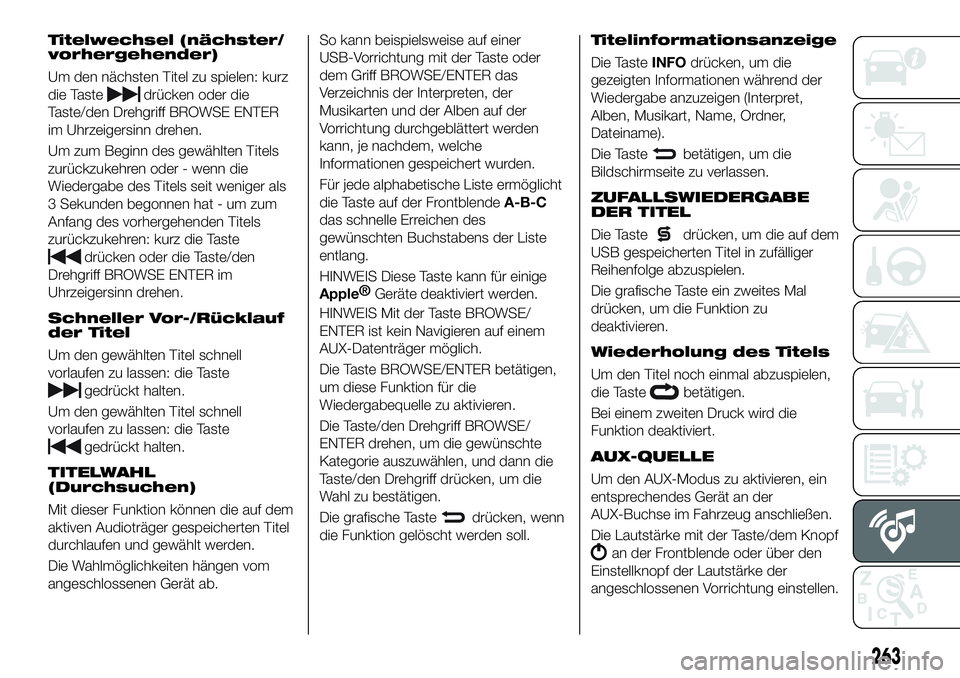

Titelwechsel (nächster/
vorhergehender)
Um den nächsten Titel zu spielen: kurz
die Taste
drücken oder die
Taste/den Drehgriff BROWSE ENTER
im Uhrzeigersinn drehen.
Um zum Beginn des gewählten Titels
zurückzukehren oder - wenn die
Wiedergabe des Titels seit weniger als
3 Sekunden begonnen hat - um zum
Anfang des vorhergehenden Titels
zurückzukehren: kurz die Taste
drücken oder die Taste/den
Drehgriff BROWSE ENTER im
Uhrzeigersinn drehen.
Schneller Vor-/Rücklauf
der Titel
Um den gewählten Titel schnell
vorlaufen zu lassen: die Taste
gedrückt halten.
Um den gewählten Titel schnell
vorlaufen zu lassen: die Taste
gedrückt halten.
TITELWAHL
(Durchsuchen)
Mit dieser Funktion können die auf dem
aktiven Audioträger gespeicherten Titel
durchlaufen und gewählt werden.
Die Wahlmöglichkeiten hängen vom
angeschlossenen Gerät ab. So kann beispielsweise auf einer
USB-Vorrichtung mit der Taste oder
dem Griff BROWSE/ENTER das
Verzeichnis der Interpreten, der
Musikarten und der Alben auf der
Vorrichtung durchgeblättert werden
kann, je nachdem, welche
Informationen gespeichert wurden.
Für jede alphabetische Liste ermöglicht
die Taste auf der Frontblende
A-B-C
das schnelle Erreichen des
gewünschten Buchstabens der Liste
entlang.
HINWEIS Diese Taste kann für einige
Apple® Geräte deaktiviert werden.
HINWEIS Mit der Taste BROWSE/
ENTER ist kein Navigieren auf einem
AUX-Datenträger möglich.
Die Taste BROWSE/ENTER betätigen,
um diese Funktion für die
Wiedergabequelle zu aktivieren.
Die Taste/den Drehgriff BROWSE/
ENTER drehen, um die gewünschte
Kategorie auszuwählen, und dann die
Taste/den Drehgriff drücken, um die
Wahl zu bestätigen.
Die grafische Taste
drücken, wenn
die Funktion gelöscht werden soll.
Titelinformationsanzeige
Die Taste INFOdrücken, um die
gezeigten Informationen während der
Wiedergabe anzuzeigen (Interpret,
Alben, Musikart, Name, Ordner,
Dateiname).
Die Taste
betätigen, um die
Bildschirmseite zu verlassen.
ZUFALLSWIEDERGABE
DER TITEL
Die Tastedrücken, um die auf dem
USB gespeicherten Titel in zufälliger
Reihenfolge abzuspielen.
Die grafische Taste ein zweites Mal
drücken, um die Funktion zu
deaktivieren.
Wiederholung des Titels
Um den Titel noch einmal abzuspielen,
die Taste
betätigen.
Bei einem zweiten Druck wird die
Funktion deaktiviert.
AUX-QUELLE
Um den AUX-Modus zu aktivieren, ein
entsprechendes Gerät an der
AUX-Buchse im Fahrzeug anschließen.
Die Lautstärke mit der Taste/dem Knopf
an der Frontblende oder über den
Einstellknopf der Lautstärke der
angeschlossenen Vorrichtung einstellen.
263

Über die Funktion „Wahl der
Audio-Quellen” erhalten Sie im Kapitel
„Media-Modus” weitere Informationen.
HINWEIS
Die Funktionen des an die AUX-Buchse
angeschlossenen Geräts werden direkt
vom Gerät verwaltet: Es ist somit nicht
möglich, über die Frontblenden-/
Lenkradbedienungen, Titel/Ordner/
Playlisten zu ändern oder
Anfang/Ende/Pausen der Wiedergabe
zu kontrollieren.
Das Kabel des tragbaren Geräts nach
Abklemmen nicht in der AUX-Buchse
stecken lassen, um ein mögliches
Rauschen am Ausgang aus den
Lautsprechern zu vermeiden.

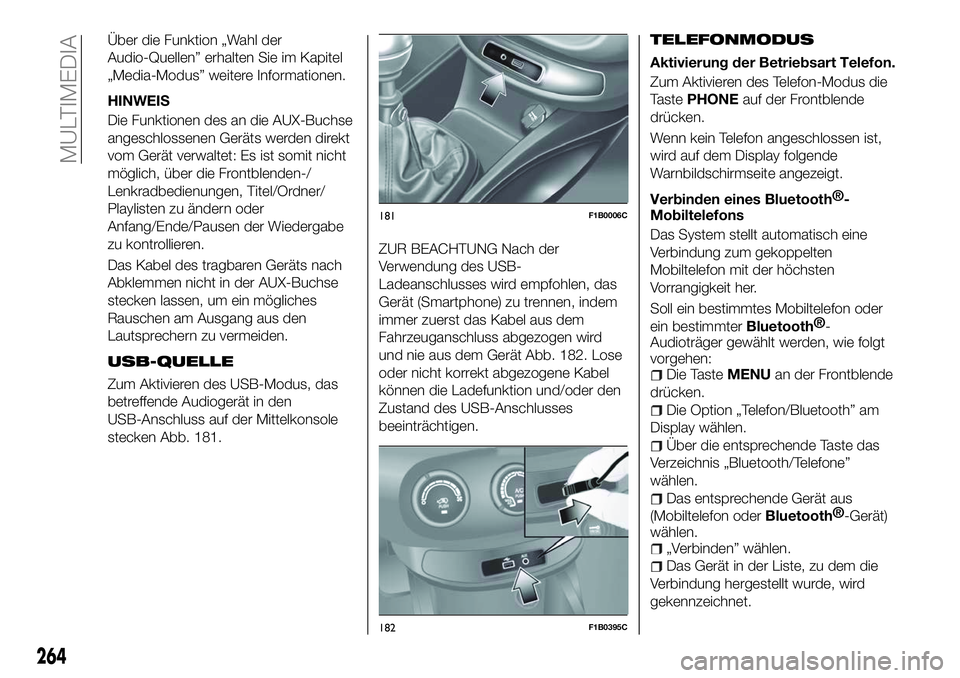

USB-QUELLE
Zum Aktivieren des USB-Modus, das
betreffende Audiogerät in den
USB-Anschluss auf der Mittelkonsole
stecken Abb. 181.
ZUR BEACHTUNG Nach der
Verwendung des USB-
Ladeanschlusses wird empfohlen, das
Gerät (Smartphone) zu trennen, indem
immer zuerst das Kabel aus dem
Fahrzeuganschluss abgezogen wird
und nie aus dem Gerät Abb. 182. Lose
oder nicht korrekt abgezogene Kabel
können die Ladefunktion und/oder den
Zustand des USB-Anschlusses
beeinträchtigen.TELEFONMODUS
Aktivierung der Betriebsart Telefon.
Zum Aktivieren des Telefon-Modus die
Taste
PHONE auf der Frontblende
drücken.
Wenn kein Telefon angeschlossen ist,
wird auf dem Display folgende
Warnbildschirmseite angezeigt.
Verbinden eines
Bluetooth® -
Mobiltelefons
Das System stellt automatisch eine
Verbindung zum gekoppelten
Mobiltelefon mit der höchsten
Vorrangigkeit her.
Soll ein bestimmtes Mobiltelefon oder
ein bestimmter
Bluetooth® -
Audioträger gewählt werden, wie folgt
vorgehen:
Die Taste MENUan der Frontblende
drücken.
Die Option „Telefon/Bluetooth” am
Display wählen.
Über die entsprechende Taste das
Verzeichnis „Bluetooth/Telefone”
wählen.
Das entsprechende Gerät aus
(Mobiltelefon oder
Bluetooth® -Gerät)
wählen.
„Verbinden” wählen.
Das Gerät in der Liste, zu dem die
Verbindung hergestellt wurde, wird
gekennzeichnet.
181F1B0006C
182F1B0395C
264
MULTIMEDIA

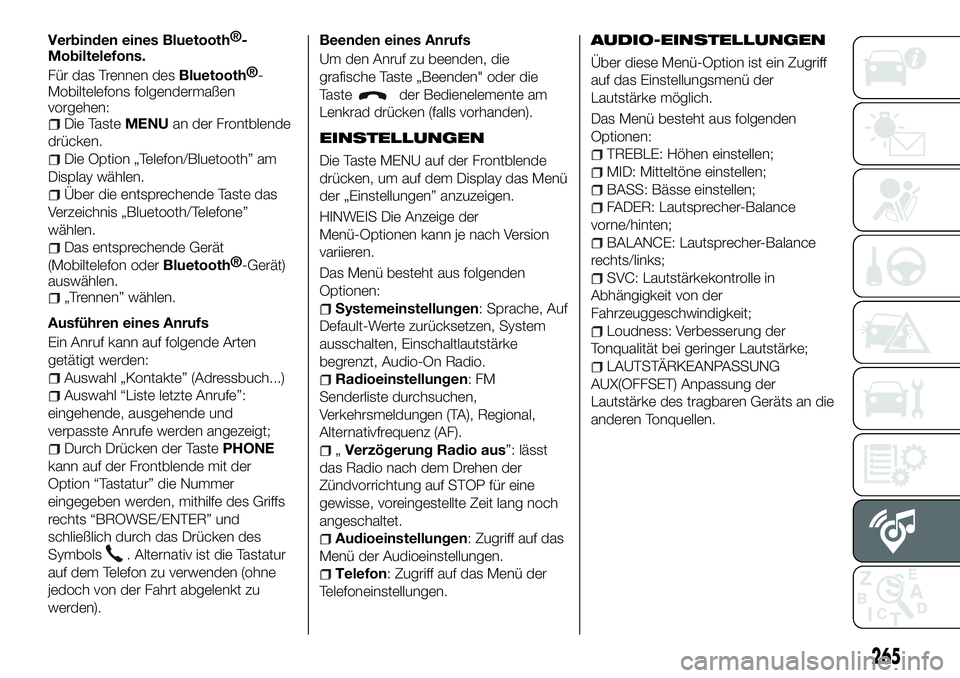

Verbinden einesBluetooth®-
Mobiltelefons.
Für das Trennen des
Bluetooth® -
Mobiltelefons folgendermaßen
vorgehen:
Die Taste MENUan der Frontblende
drücken.
Die Option „Telefon/Bluetooth” am
Display wählen.
Über die entsprechende Taste das
Verzeichnis „Bluetooth/Telefone”
wählen.
Das entsprechende Gerät
(Mobiltelefon oder
Bluetooth® -Gerät)
auswählen.
„Trennen” wählen.
Ausführen eines Anrufs
Ein Anruf kann auf folgende Arten
getätigt werden:
Auswahl „Kontakte” (Adressbuch...)
Auswahl “Liste letzte Anrufe”:
eingehende, ausgehende und
verpasste Anrufe werden angezeigt;
Durch Drücken der Taste PHONE
kann auf der Frontblende mit der
Option “Tastatur” die Nummer
eingegeben werden, mithilfe des Griffs
rechts “BROWSE/ENTER” und
schließlich durch das Drücken des
Symbols
. Alternativ ist die Tastatur
auf dem Telefon zu verwenden (ohne
jedoch von der Fahrt abgelenkt zu
werden). Beenden eines Anrufs
Um den Anruf zu beenden, die
grafische Taste „Beenden" oder die
Taste
der Bedienelemente am
Lenkrad drücken (falls vorhanden).
EINSTELLUNGEN
Die Taste MENU auf der Frontblende
drücken, um auf dem Display das Menü
der „Einstellungen” anzuzeigen.
HINWEIS Die Anzeige der
Menü-Optionen kann je nach Version
variieren.
Das Menü besteht aus folgenden
Optionen:
Systemeinstellungen: Sprache, Auf
Default-Werte zurücksetzen, System
ausschalten, Einschaltlautstärke
begrenzt, Audio-On Radio.
Radioeinstellungen:FM
Senderliste durchsuchen,
Verkehrsmeldungen (TA), Regional,
Alternativfrequenz (AF).
„ Verzögerung Radio aus”: lässt
das Radio nach dem Drehen der
Zündvorrichtung auf STOP für eine
gewisse, voreingestellte Zeit lang noch
angeschaltet.
Audioeinstellungen: Zugriff auf das
Menü der Audioeinstellungen.
Telefon: Zugriff auf das Menü der
Telefoneinstellungen.
AUDIO-EINSTELLUNGEN
Über diese Menü-Option ist ein Zugriff
auf das Einstellungsmenü der
Lautstärke möglich.
Das Menü besteht aus folgenden
Optionen:
TREBLE: Höhen einstellen;
MID: Mitteltöne einstellen;
BASS: Bässe einstellen;
FADER: Lautsprecher-Balance
vorne/hinten;
BALANCE: Lautsprecher-Balance
rechts/links;
SVC: Lautstärkekontrolle in
Abhängigkeit von der
Fahrzeuggeschwindigkeit;
Loudness: Verbesserung der
Tonqualität bei geringer Lautstärke;
LAUTSTÄRKEANPASSUNG
AUX(OFFSET) Anpassung der
Lautstärke des tragbaren Geräts an die
anderen Tonquellen.
265

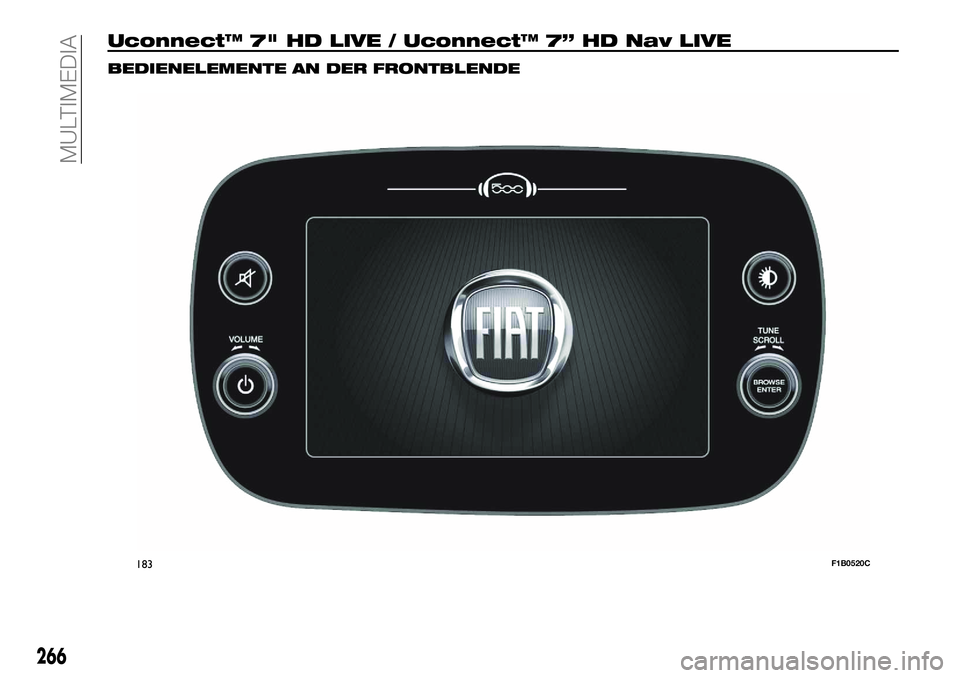

Uconnect™ 7" HD LIVE / Uconnect™ 7” HD Nav LIVE
BEDIENELEMENTE AN DER FRONTBLENDE
183F1B0520C
266
MULTIMEDIA

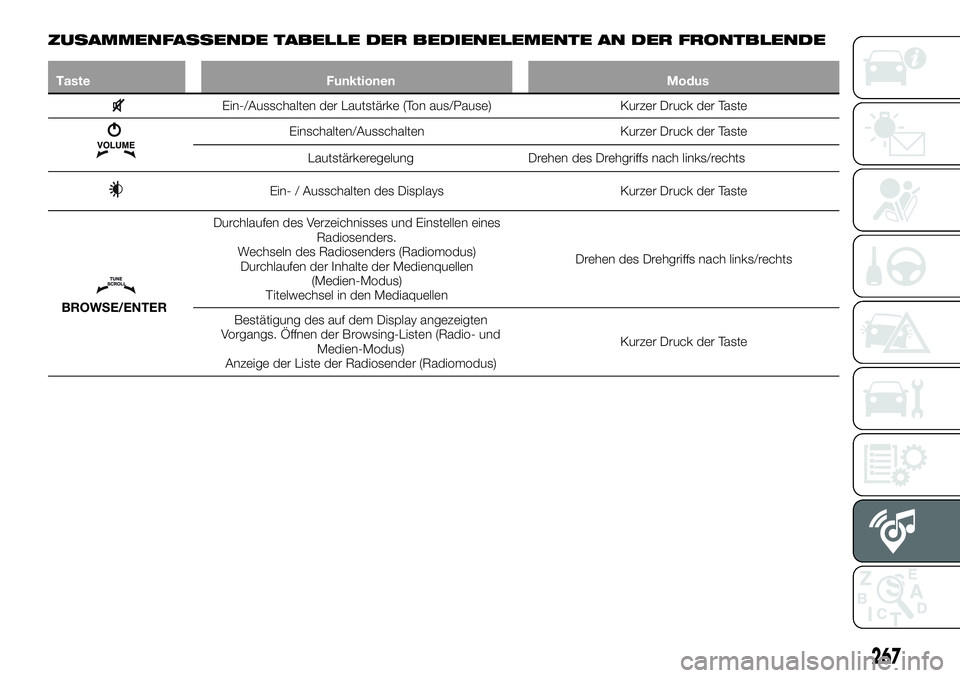

ZUSAMMENFASSENDE TABELLE DER BEDIENELEMENTE AN DER FRONTBLENDE
TasteFunktionen Modus
Ein-/Ausschalten der Lautstärke (Ton aus/Pause) Kurzer Druck der Taste
Einschalten/AusschaltenKurzer Druck der Taste
Lautstärkeregelung Drehen des Drehgriffs nach links/rechts
Ein- / Ausschalten des Displays Kurzer Druck der Taste
BROWSE/ENTERDurchlaufen des Verzeichnisses und Einstellen eines
Radiosenders.
Wechseln des Radiosenders (Radiomodus) Durchlaufen der Inhalte der Medienquellen (Medien-Modus)
Titelwechsel in den Mediaquellen Drehen des Drehgriffs nach links/rechts
Bestätigung des auf dem Display angezeigten
Vorgangs. Öffnen der Browsing-Listen (Radio- und Medien-Modus)
Anzeige der Liste der Radiosender (Radiomodus) Kurzer Druck der Taste
267

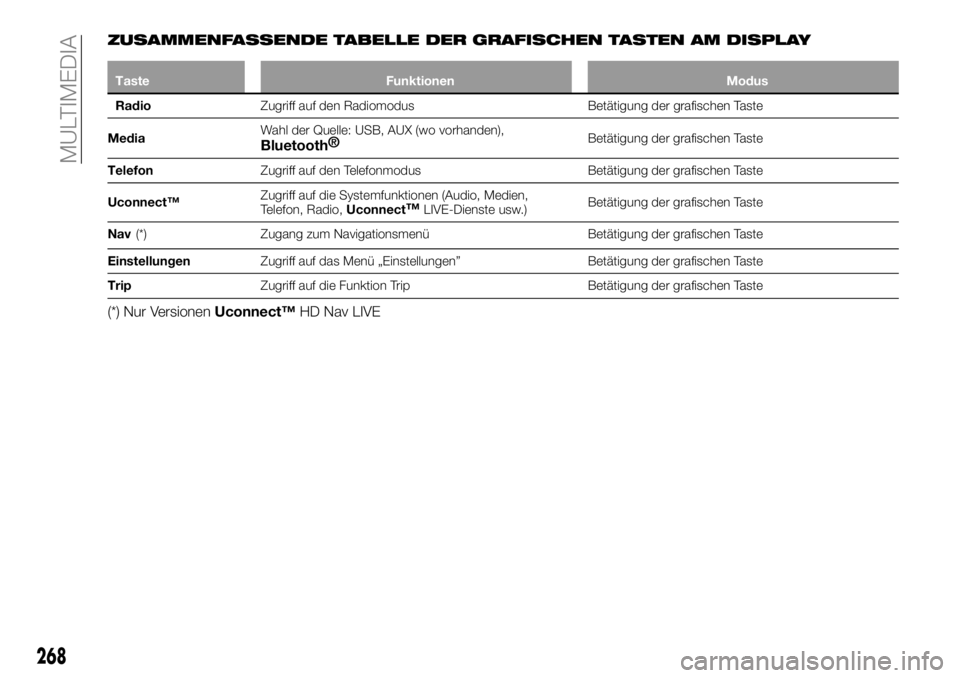

ZUSAMMENFASSENDE TABELLE DER GRAFISCHEN TASTEN AM DISPLAY
TasteFunktionen Modus
Radio Zugrif
f auf den Radiomodus Betätigung der grafischen Taste
Media Wahl der Quelle: USB, AUX (wo vorhanden),
Bluetooth
®Betätigung der grafischen Taste
Telefon Zugriff auf den Telefonmodus Betätigung der grafischen Taste
Uconnect™ Zugriff auf die Systemfunktionen (Audio, Medien,
Telefon, Radio,
Uconnect
™LIVE-Dienste usw.) Betätigung der grafischen Taste
Nav (*)
Zugang zum Navigationsmenü Betätigung der grafischen Taste
Einstellungen Zugriff auf das Menü „Einstellungen” Betätigung der grafischen Taste
Trip Zugriff auf die Funktion Trip Betätigung der grafischen Taste
(*) Nur VersionenUconnect™HD Nav LIVE
268
MULTIMEDIA
