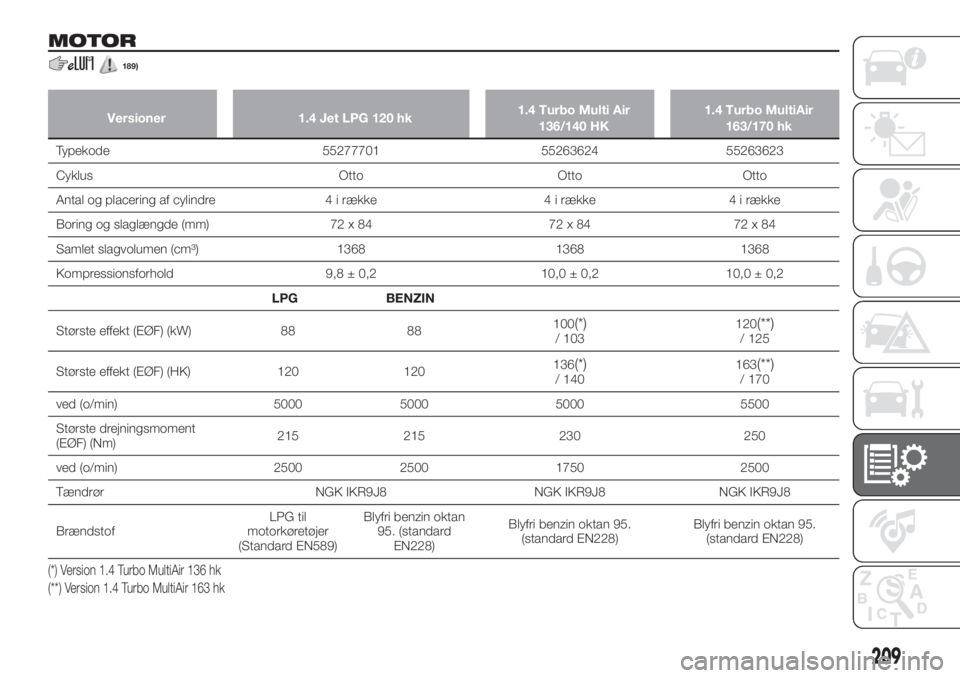

Page 211 of 276

MOTOR
189)
Versioner 1.4 Jet LPG 120 hk1.4 Turbo Multi Air
136/140 HK1.4 Turbo MultiAir
163/170 hk
Typekode 55277701 55263624 55263623
Cyklus Otto Otto Otto
Antal og placering af cylindre 4 i række 4 i række 4 i række
Boring og slaglængde (mm) 72 x 84 72 x 84 72 x 84
Samlet slagvolumen (cm³) 1368 1368 1368
Kompressionsforhold 9,8 ± 0,2 10,0 ± 0,2 10,0 ± 0,2
LPG BENZIN
Største effekt (EØF) (kW) 88 88100
(*)/ 103120(**)/ 125
Største effekt (EØF) (HK) 120 120136
(*)/ 140163(**)/ 170
ved (o/min) 5000 5000 5000 5500
Største drejningsmoment
(EØF) (Nm)215 215 230 250
ved (o/min) 2500 2500 1750 2500
Tændrør NGK IKR9J8 NGK IKR9J8 NGK IKR9J8
BrændstofLPG til
motorkøretøjer
(Standard EN589)Blyfri benzin oktan
95. (standard
EN228)Blyfri benzin oktan 95.
(standard EN228)Blyfri benzin oktan 95.
(standard EN228)
(*) Version 1.4 Turbo MultiAir 136 hk
(**) Version 1.4 Turbo MultiAir 163 hk
209

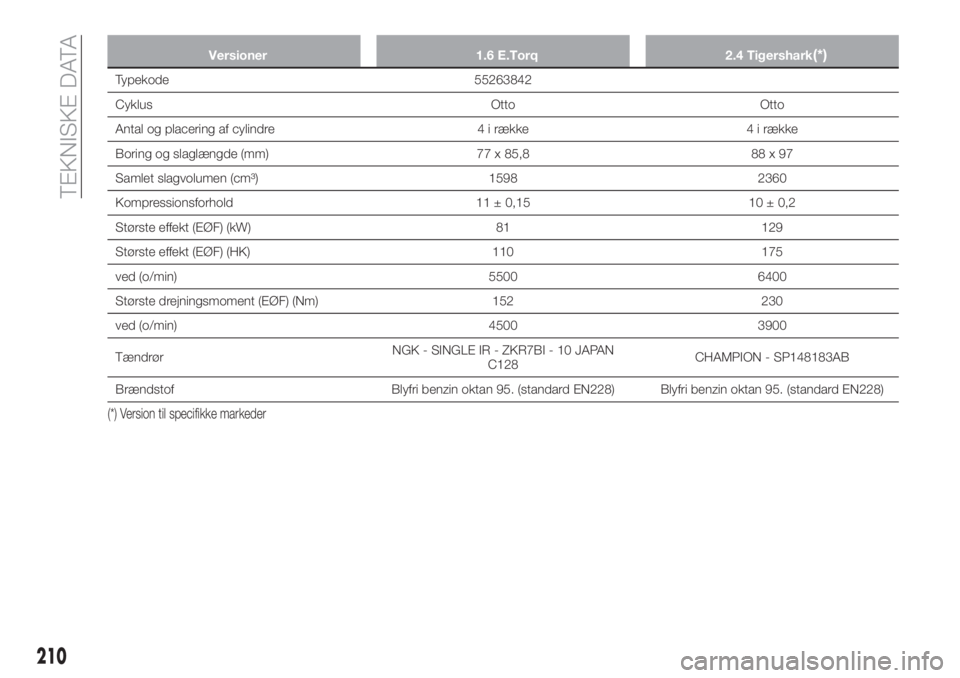

Page 212 of 276

Versioner 1.6 E.Torq 2.4 Tigershark(*)
Typekode 55263842
Cyklus Otto Otto
Antal og placering af cylindre 4 i række 4 i række
Boring og slaglængde (mm) 77 x 85,8 88 x 97
Samlet slagvolumen (cm³) 1598 2360
Kompressionsforhold 11 ± 0,15 10 ± 0,2
Største effekt (EØF) (kW) 81 129
Største effekt (EØF) (HK) 110 175
ved (o/min) 5500 6400
Største drejningsmoment (EØF) (Nm) 152 230
ved (o/min) 4500 3900
TændrørNGK - SINGLE IR - ZKR7BI - 10 JAPAN
C128CHAMPION - SP148183AB
Brændstof Blyfri benzin oktan 95. (standard EN228) Blyfri benzin oktan 95. (standard EN228)
(*) Version til specifikke markeder
210
TEKNISKE DATA

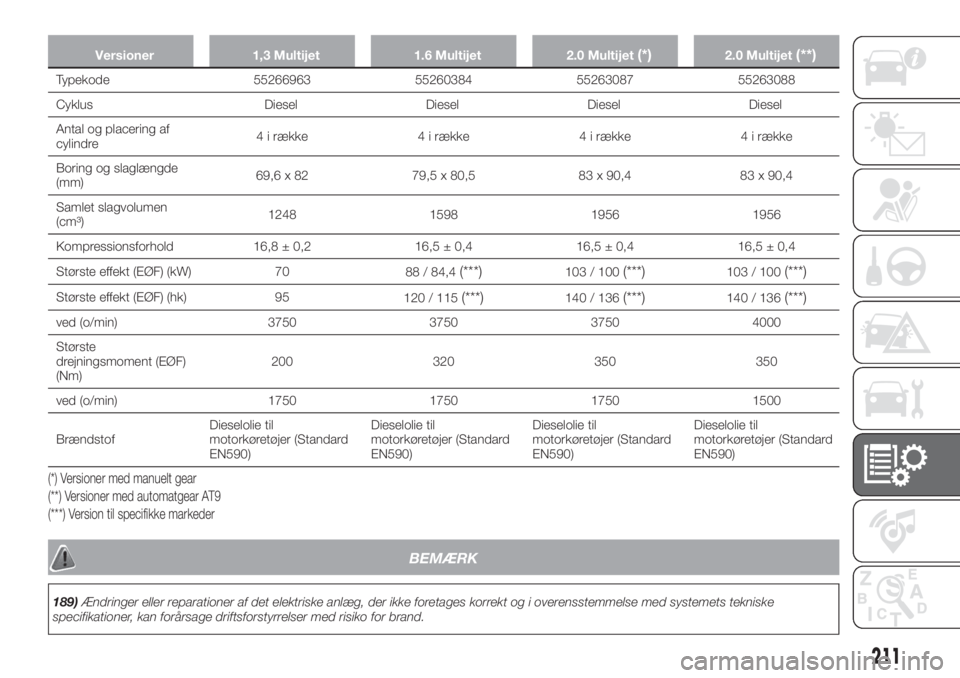

Page 213 of 276

Versioner 1,3 Multijet 1.6 Multijet 2.0 Multijet(*)2.0 Multijet(**)
Typekode 55266963 55260384 55263087 55263088
Cyklus Diesel Diesel Diesel Diesel
Antal og placering af
cylindre4 i række 4 i række 4 i række 4 i række
Boring og slaglængde
(mm)69,6 x 82 79,5 x 80,5 83 x 90,4 83 x 90,4
Samlet slagvolumen
(cm³)1248 1598 1956 1956
Kompressionsforhold 16,8 ± 0,2 16,5 ± 0,4 16,5 ± 0,4 16,5 ± 0,4
Største effekt (EØF) (kW) 70
88 / 84,4
(***)103 / 100(***)103 / 100(***)
Største effekt (EØF) (hk) 95
120 / 115(***)140 / 136(***)140 / 136(***)
ved (o/min) 3750 3750 3750 4000
Største
drejningsmoment (EØF)
(Nm)200 320 350 350
ved (o/min) 1750 1750 1750 1500
BrændstofDieselolie til
motorkøretøjer (Standard
EN590)Dieselolie til
motorkøretøjer (Standard
EN590)Dieselolie til
motorkøretøjer (Standard
EN590)Dieselolie til
motorkøretøjer (Standard
EN590)
(*) Versioner med manuelt gear
(**) Versioner med automatgear AT9
(***) Version til specifikke markeder
BEMÆRK
189)Ændringer eller reparationer af det elektriske anlæg, der ikke foretages korrekt og i overensstemmelse med systemets tekniske
specifikationer, kan forårsage driftsforstyrrelser med risiko for brand.
211
Page 214 of 276

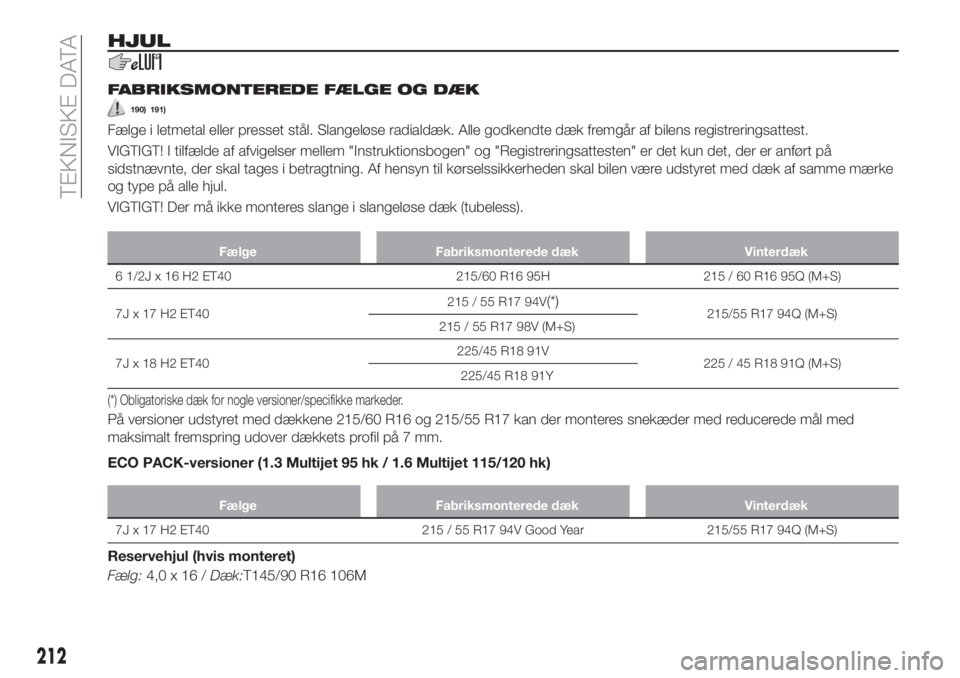

HJUL
FABRIKSMONTEREDE FÆLGE OG DÆK
190) 191)
Fælge i letmetal eller presset stål. Slangeløse radialdæk. Alle godkendte dæk fremgår af bilens registreringsattest.
VIGTIGT! I tilfælde af afvigelser mellem "Instruktionsbogen" og "Registreringsattesten" er det kun det, der er anført på
sidstnævnte, der skal tages i betragtning. Af hensyn til kørselssikkerheden skal bilen være udstyret med dæk af samme mærke
og type på alle hjul.
VIGTIGT! Der må ikke monteres slange i slangeløse dæk (tubeless).
Fælge Fabriksmonterede dæk Vinterdæk
6 1/2J x 16 H2 ET40 215/60 R16 95H 215 / 60 R16 95Q (M+S)
7J x 17 H2 ET40215 / 55 R17 94V
(*)215/55 R17 94Q (M+S)
215 / 55 R17 98V (M+S)
7J x 18 H2 ET40225/45 R18 91V
225 / 45 R18 91Q (M+S)
225/45 R18 91Y
(*) Obligatoriske dæk for nogle versioner/specifikke markeder.
På versioner udstyret med dækkene 215/60 R16 og 215/55 R17 kan der monteres snekæder med reducerede mål med
maksimalt fremspring udover dækkets profil på 7 mm.
ECO PACK-versioner (1.3 Multijet 95 hk / 1.6 Multijet 115/120 hk)
Fælge Fabriksmonterede dæk Vinterdæk
7J x 17 H2 ET40 215 / 55 R17 94V Good Year 215/55 R17 94Q (M+S)
Reservehjul (hvis monteret)
Fælg:4,0x16/Dæk:T145/90 R16 106M
212
TEKNISKE DATA

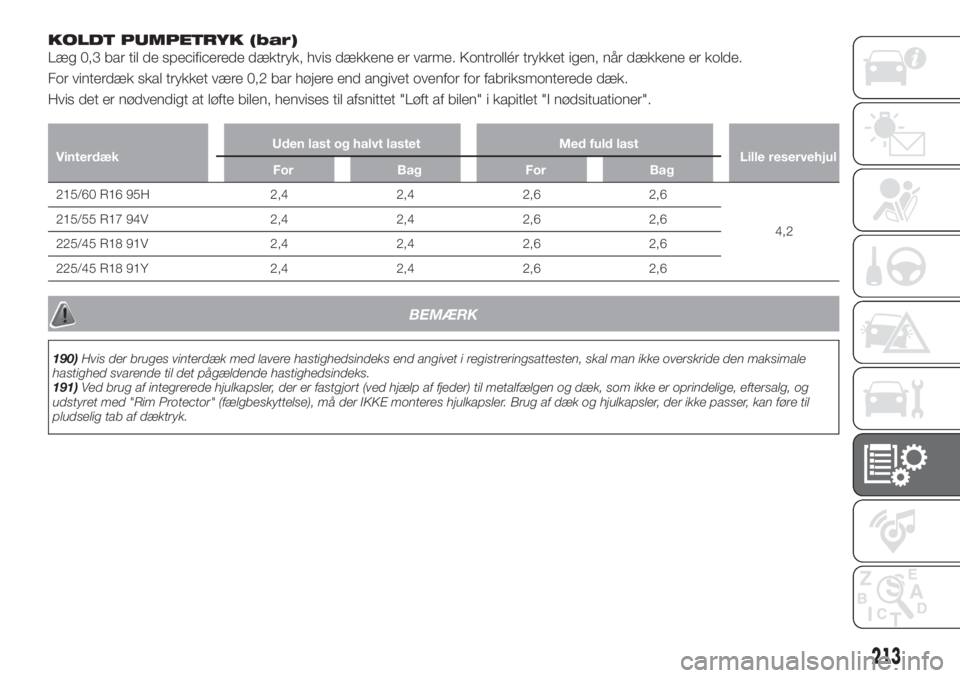

Page 215 of 276

KOLDT PUMPETRYK (bar)
Læg 0,3 bar til de specificerede dæktryk, hvis dækkene er varme. Kontrollér trykket igen, når dækkene er kolde.
For vinterdæk skal trykket være 0,2 bar højere end angivet ovenfor for fabriksmonterede dæk.
Hvis det er nødvendigt at løfte bilen, henvises til afsnittet "Løft af bilen" i kapitlet "I nødsituationer".
VinterdækUden last og halvt lastet Med fuld last
Lille reservehjul
For Bag For Bag
215/60 R16 95H 2,4 2,4 2,6 2,6
4,2 215/55 R17 94V 2,4 2,4 2,6 2,6
225/45 R18 91V 2,4 2,4 2,6 2,6
225/45 R18 91Y 2,4 2,4 2,6 2,6
BEMÆRK
190)Hvis der bruges vinterdæk med lavere hastighedsindeks end angivet i registreringsattesten, skal man ikke overskride den maksimale
hastighed svarende til det pågældende hastighedsindeks.
191)Ved brug af integrerede hjulkapsler, der er fastgjort (ved hjælp af fjeder) til metalfælgen og dæk, som ikke er oprindelige, eftersalg, og
udstyret med "Rim Protector" (fælgbeskyttelse), må der IKKE monteres hjulkapsler. Brug af dæk og hjulkapsler, der ikke passer, kan føre til
pludselig tab af dæktryk.
213
Page 216 of 276

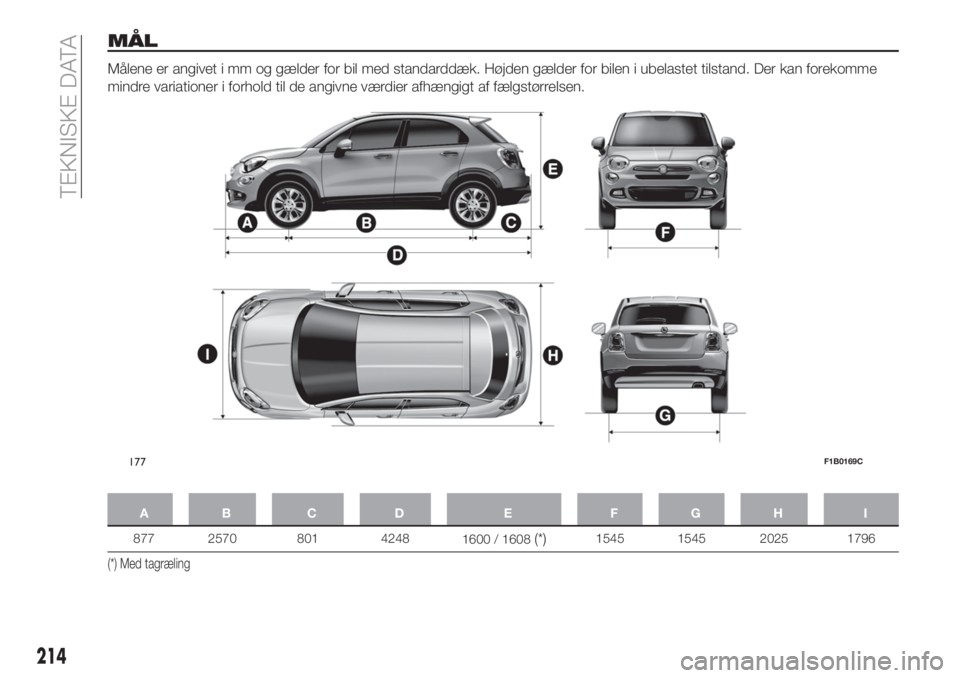

MÅL
Målene er angivet i mm og gælder for bil med standarddæk. Højden gælder for bilen i ubelastet tilstand. Der kan forekomme
mindre variationer i forhold til de angivne værdier afhængigt af fælgstørrelsen.
AB C D E FGH I
877 2570 801 4248
1600 / 1608(*)1545 1545 2025 1796
(*) Med tagræling
214
TEKNISKE DATA
177F1B0169C

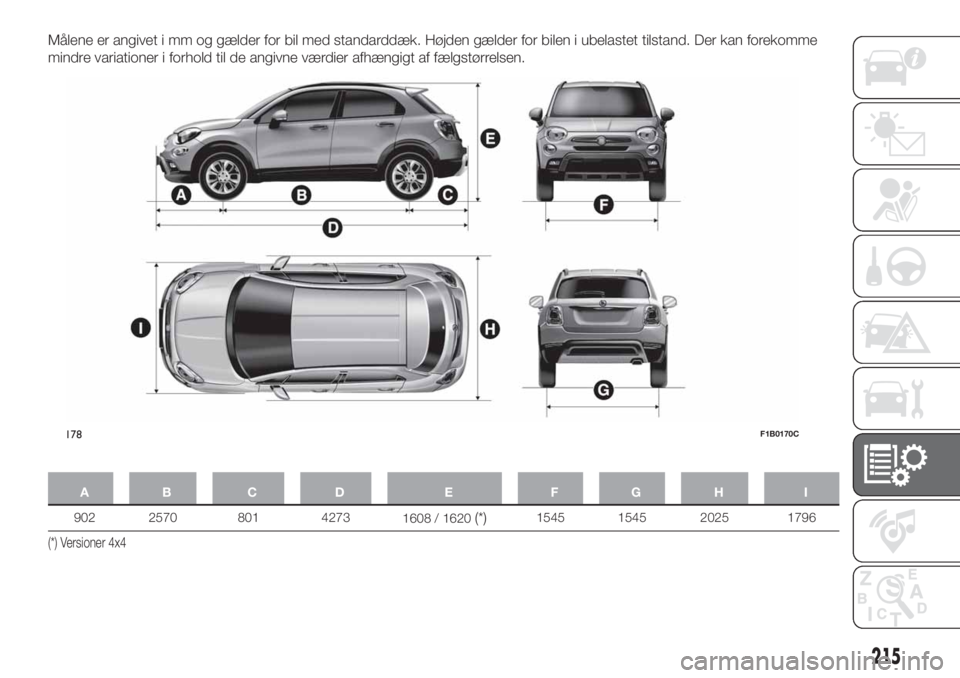

Page 217 of 276

Målene er angivet i mm og gælder for bil med standarddæk. Højden gælder for bilen i ubelastet tilstand. Der kan forekomme
mindre variationer i forhold til de angivne værdier afhængigt af fælgstørrelsen.
AB C D E FGH I
902 2570 801 4273
1608 / 1620(*)1545 1545 2025 1796
(*) Versioner 4x4
215
178F1B0170C

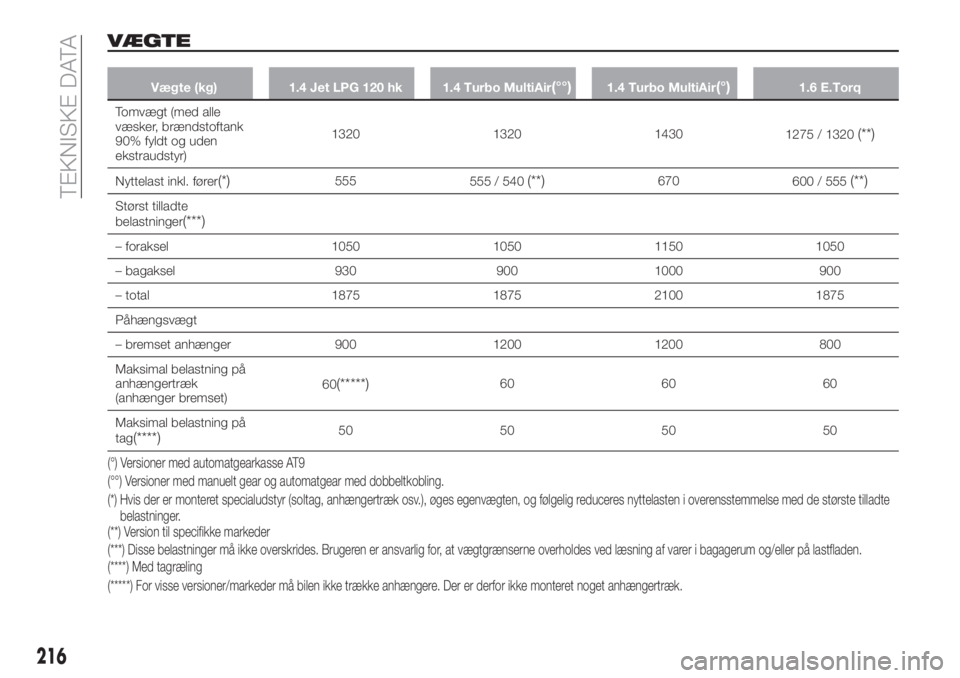

Page 218 of 276

VÆGTE
Vægte (kg) 1.4 Jet LPG 120 hk 1.4 Turbo MultiAir(°°)1.4 Turbo MultiAir(°)1.6 E.Torq
Tomvægt (med alle
væsker, brændstoftank
90% fyldt og uden
ekstraudstyr)1320 1320 1430
1275 / 1320
(**)
Nyttelast inkl. fører(*)555
555 / 540(**)670
600 / 555(**)
Størst tilladte
belastninger(***)
– foraksel 1050 1050 1150 1050
– bagaksel 930 900 1000 900
– total 1875 1875 2100 1875
Påhængsvægt
– bremset anhænger 900 1200 1200 800
Maksimal belastning på
anhængertræk
(anhænger bremset)60
(*****)60 60 60
Maksimal belastning på
tag
(****)50 50 50 50
(°°) Versioner med manuelt gear og automatgear med dobbeltkobling. (°) Versioner med automatgearkasse AT9
(**) Version til specifikke markeder (*) Hvis der er monteret specialudstyr (soltag, anhængertræk osv.), øges egenvægten, og følgelig reduceres nyttelasten i overensstemmelse med de største tilladte
belastninger.
(***) Disse belastninger må ikke overskrides. Brugeren er ansvarlig for, at vægtgrænserne overholdes ved læsning af varer i bagagerum og/eller på lastfladen.
(*****) For visse versioner/markeder må bilen ikke trække anhængere. Der er derfor ikke monteret noget anhængertræk. (****) Med tagræling
216
TEKNISKE DATA
Page 219 of 276

Vægte (kg) 2.4 Tigershark(*)1.3 Multijet 1.6 Multijet
Tomvægt (med alle væsker,
brændstoftank 90% fyldt og
uden ekstraudstyr)1505 1320 1320
Nyttelast inkl. fører
(**)595 555
555 / 580(*****)
Størst tilladte belastninger(***)
– foraksel 1150 1050 1050
– bagaksel 1000 900 900
– total 2080 1875
1875 / 1900
(*****)
Påhængsvægt
– bremset anhænger
1200
(°)/ 900(°°)1000
1200 / 900(*****)
Maksimal belastning på
anhængertræk (anhænger
bremset)60 60 60
Maksimal belastning på
tag
(****)50 50 50
(*) Version til specifikke markeder
(**) Hvis der er monteret specialudstyr (soltag, anhængertræk osv.), øges egenvægten, og følgelig reduceres nyttelasten i overensstemmelse med destørste tilladte
belastninger.
(*****) Versioner med automatgear med dobbeltkobling (***) Disse belastninger må ikke overskrides. Brugeren er ansvarlig for, at vægtgrænserne overholdes ved læsning af varer i bagagerum og/eller på lastfladen.
(°) 4x4-version
(°°) 4x2-version (****) Med tagræling
217
Page 220 of 276

Vægte (kg) 2.0 Multijet(*)2.0 Multijet(**)
Tomvægt (med alle væsker, brændstoftank
90% fyldt og uden ekstraudstyr)1430 1495
Nyttelast inkl. fører
(***)620 605
Størst tilladte belastninger
(****)
– foraksel 1150 1150
– bagaksel 1000 1000
– total 2050 2100
Påhængsvægt
– bremset anhænger 1200 1200
Maksimal belastning på anhængertræk
(anhænger bremset)60 60
Maksimal belastning på tag
(*****)50 50
(*) Versioner med manuel gearkasse
(**) Versioner med automatgearkasse AT9
(***) Hvis der er monteret specialudstyr (soltag, anhængertræk osv.), øges egenvægten, og følgelig reduceres nyttelasten i overensstemmelse med de største tilladte
belastninger.
(****) Disse belastninger må ikke overskrides. Brugeren er ansvarlig for, at vægtgrænserne overholdes ved læsning af varer i bagagerum og/eller på lastfladen.
(*****) Med tagræling
218
